2019 TOYOTA CAMRY Instructieboekje (in Dutch)

3764-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knippe
ren.
*: De afbeeldingen wijken mogelijk af van de getoonde afbeeldinge n.
( →Blz. 375)
Weergave sensorsignaleri ng, afstand tot obstakel
Multi-informatie-
display
*
HulpdisplayGlobale afstand tot obstakel
Toyota Parking Assist Monitor
Binnenste
sensoren voor
en achter(indien
aanwezig)
Hoeksensoren voor en achter
(continu)(langzaam
knipperen)
Ve r
weg
Dichtbij
Binnenste
sensor voor:
100 cm - 60 cm
Binnenste
sensor achter:
150 cm - 60 cm
⎯
(continu)(knipperen)
60 cm - 45 cm60 cm - 45 cm
(continu)(snel
knipperen)
45 cm - 35 cm45 cm - 35 cm
(knipperen)(continu)
Minder dan
35 cmMinder dan
35 cm
CAMRY_HV_OM_Europe_OM33D66E .book Page 376 Monday, January 28, 2019 8:33 AM

3774-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Werking zoemer en afstand tot een obstakel
Een zoemer klinkt als de sensoren in werking zijn.
● De geluidssignalen volgen elkaar sneller op naarmate de auto
dichter bij het obstakel komt.
Als de auto het obstakel genaderd is tot de volgende afstand,
klinkt er een conti nu geluidssignaal: ongeveer 35 cm.
● Als er gelijktijdig 2 of meer obs takels worden gesignaleerd, rea-
geert het zoemersysteem op het d ichtstbijzijnde obstakel. Als
een of beide obstakels dichter bij de auto komen dan hierboven
vermeld staat, klinkt er een langdurig piepsignaal, gevolgd doo r
elkaar snel opvol gende piepsignalen.
Ongeveer 100 cm
(indien aanwezig)
Ongeveer 150 cm
(indien aanwezig)
Ongeveer 60 cm
Het schema toont het detectiebe-
reik van de sensoren. Merk op dat
de sensoren geen obstakels kun-
nen detecteren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het
object.
Het volume van de zoemer kan worden gewijzigd via het multi-inf or-
matiedisplay ( →Blz. 148) als het contact AAN staat.
Detectiebereik van de sensoren
1
2
3
Het geluidsvolume van de zoemer wijzigen
CAMRY_HV_OM_Europe_OM33D66E .book Page 377 Monday, January 28, 2019 8:33 AM

3784-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■De Toyota Parking Assist-sen sor kan worden gebruikt als
● Hoeksensoren voor:
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren voor (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P of R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Hoeksensoren achter:
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren achter (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
■ Weergave Toyota Parking Assist-sensor
Wanneer er een obstakel wordt gesignaleerd als de Toyota Parking Assist
Monitor in werking is, verschijnt er een waarschuwing in het bovenste deel
van het scherm, zelfs als de weergave is uitgeschakeld.
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied ro nd de bum-
per van de auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detec-
tieafstand korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te di cht bij de
sensor bevinden.
● Tussen het signaleren van een object en de weergave zit een kle ine vertra-
ging. Zelfs als er met lage snelheid wordt gereden, bestaat de mogelijkheid
dat het obstakel binnen het detectiegebied van de sensoren komt voordat
het display wordt weergegeven en het waarschuwingssignaal hoorbaar is.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk
niet gesignaleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesigna-
leerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie
hard staat of als de luchtcirculatie van de airconditioning vee l geluid produ-
ceert.
■ Als “Parking Assist Unavailabl e Please Clean Parking Assist Sen sor”
(Parking Assist niet beschikbaar , reinig Parking Assist-sensor) wordt
weergegeven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wannee r dit in zo'n
geval van de sensor wordt verwijderd, moet het systeem weer normaal wer-
ken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een obstakel
niet wordt gesignaleerd doordat de sensor bij lage buitentemper aturen is
bevroren. Als de sensor is ontdooid, moet het systeem weer norm aal werken.
CAMRY_HV_OM_Europe_OM33D66E.book Page 378 Monday, January 28, 2019 8:33 AM

3794-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Bij gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Con-
troleer tijdens het voor- of achteruitrijden of de omgeving (vooral naast de
auto) veilig is en rijd langzaam. Regel de snelheid met het rem pedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sens oren.
CAMRY_HV_OM_Europe_OM33D66E.book Page 379 Monday, January 28, 2019 8:33 AM

3804-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Sensoren
De staat van de auto en de omgeving kunnen van invloed zijn op de capaci-
teit van de sensor om een obstakel correct te signaleren. Speci fieke situa-
ties waarin dit voor kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal
het probleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het pro bleem
oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge
van een bevroren sensor een abnormaal beeld te zien is op het d isplay of
dat obstakels niet worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto helt sterk over naar één zijde.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, o p grind of
op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfiets motoren,
luchtremmen van vrachtwagens of andere geluidsbronnen die ultra sone
geluidsgolven produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije
omgeving.
● De sensor is bedekt met een laklaag of een overvloedige hoeveel heid
regenwater.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto is uitgerust met een staafantenne of een draadloze ante nne.
● Er zijn sleepogen geplaatst.
● Als de bumper of sensor een sterke schok ondergaat.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, zoals een
verkeersbord.
● In fel zonlicht of zeer koud weer.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het obstakel zich te dicht bij de sensor bevindt.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verla agde wiel-
ophanging) is gemonteerd.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast bovenstaande voorbeelden zijn er situaties waarin verkeer sborden
en andere objecten vanwege hun vorm door de sensor dichterbij w orden
gezien dan ze in werkelijkheid zijn.
CAMRY_HV_OM_Europe_OM33D66E .book Page 380 Monday, January 28, 2019 8:33 AM

3814-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Obstakels die mogelijk niet goed worden gesignaleerd
De vorm van een obstakel kan ervoor zorgen dat een sensor het o bstakel
niet signaleert. Let goed op bij de volgende obstakels:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorbere n
● Zeer hoekige objecten
● Lage obstakels
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesig-
naleerd.
● Bewegende objecten zoals mensen of dieren
OPMERKING
■Als de Toyota Parking Assist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed al s gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Het bedieningsdisplay van de Toyota Parking Assist-sensor knipp ert en er
klinkt een zoemer terwijl er geen obstakel is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of w ordt bloot-
gesteld aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klink t, behalve
wanneer het volume van de zoemer is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
Anders kan de sensor defect raken.
CAMRY_HV_OM_Europe_OM33D66E .book Page 381 Monday, January 28, 2019 8:33 AM

3824-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Het systeem werkt in situaties zoals hieronder aangegeven wanneer
in de rijrichting van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en h et rempedaal wordt niet of te
laat ingetrapt
Intelligent Clearance Sonar-systeem (ICS)∗
Wanneer zich bij het parkeren of het rijden met een lage snelhe id
mogelijk een aanrijding met een obstakel zal voordoen als de
auto plotseling naar voren bew eegt doordat het gaspedaal per
ongeluk wordt ingetrapt, of wanneer de auto de verkeerde kant
op rijdt doordat de verkeerde schakelstand wordt geselecteerd,
signaleren de sensoren obstakels in de rijrichting van de auto en
werkt het systeem om de gevolgen van een aanrijding met
obstakels zoals een muur zo veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
∗: Indien aanwezig
CAMRY_HV_OM_Europe_OM33D66E .book Page 382 Monday, January 28, 2019 8:33 AM

3834-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

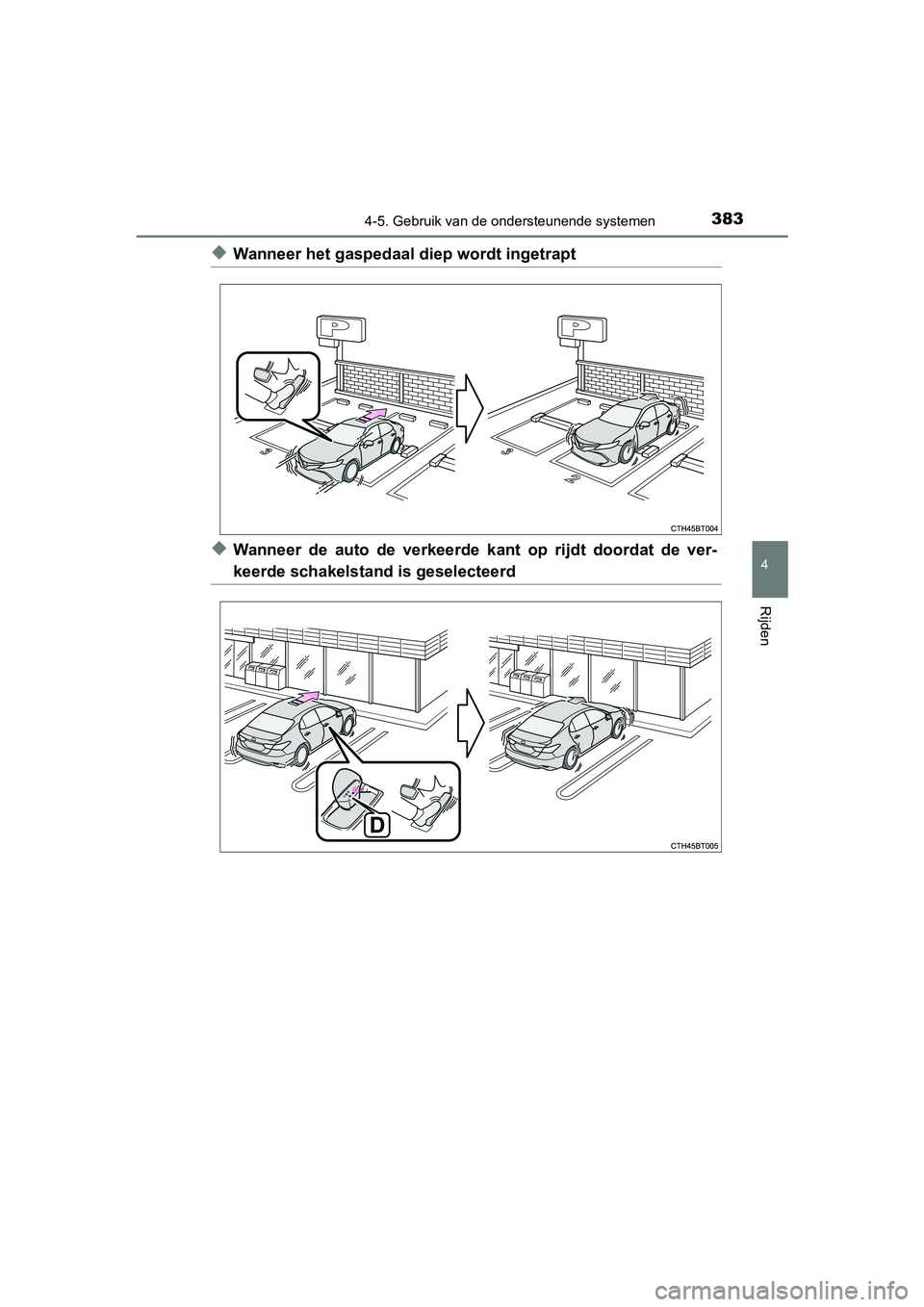

◆Wanneer het gaspedaal diep wordt ingetrapt
◆Wanneer de auto de verkeerde kant op rijdt doordat de ver-
keerde schakelstand is geselecteerd
