4646-2. Onderhoud
CAMRY_HV_EE
WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade aan de auto en ernstig le tsel ver-
oorzaken.
■ Belangrijke gezondheids- en veiligheidsinformatie
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatte n lood.
Een loodvergiftiging kan hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( →Blz. 476)
CAMRY_HV_OM_Europe_OM33D66E .book Page 464 Monday, January 28, 2019 8:33 AM

6
Onderhoud en verzorging
465
CAMRY_HV_EE
6-3. Zelf uit te voeren onderhoud
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerk zaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
(→ Blz. 476)•Vet
• Universele sleutel (voor de bouten van de
accukabels)
Koelvloeistof-
niveau motor/
vermogensregel-
eenheid
(→ Blz. 473)
• Toyota Super Long Life Coolant of een gelijkwaar-
dige hoogwaardige koelvloeistof op basis van
ethyleenglycol en organische zuren, zonder silicone,
amine, nitraat en boraat
Toyota Super Long Life Coolant is voorgemixt met
50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei- stof)
Motoroliepeil
(→ Blz. 470)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 509)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Ventilatieopening
batterijpakket
(tractiebatterij)
(→ Blz. 502)
• Stofzuiger, enz.
• Kruiskopschroevendraaier
Lampen
(→ Blz. 512)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Sleufkopschroevendraaier
• Sleutel
Radiateur/
condensor
(
→Blz. 474)
⎯
Bandenspanning
( → Blz. 495)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 475)• Water of ruitensproeiervloeistof met antivries
(voor gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruitensproeiervloeistof)
CAMRY_HV_OM_Europe_OM33D66E .book Page 465 Monday, January 28, 2019 8:33 AM

4666-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Controleer of het controlelampje READY niet brandt.
● Houd handen, kleding en gereedschap uit de buurt van de draaien de ven-
tilator en de aandrijfriem.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitl aatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zij n.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat. Wanneer het contact AAN staat, kan
de elektrische koelventilator automatisch worden ingeschakeld a ls de air-
conditioning wordt ingeschakeld en/of als de koelvloeistoftempe ratuur hoog
is. ( →Blz. 474)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
CAMRY_HV_OM_Europe_OM33D66E .book Page 466 Monday, January 28, 2019 8:33 AM

4676-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak
omhoog en open de motorkap.
■Waarschuwingszoemer open motorkap
Als de rijsnelheid 5 km/h wordt, knippert het centrale waarschu wingslampje
en klinkt er een zoemer om aan te geven dat de motorkap niet go ed is geslo-
ten.

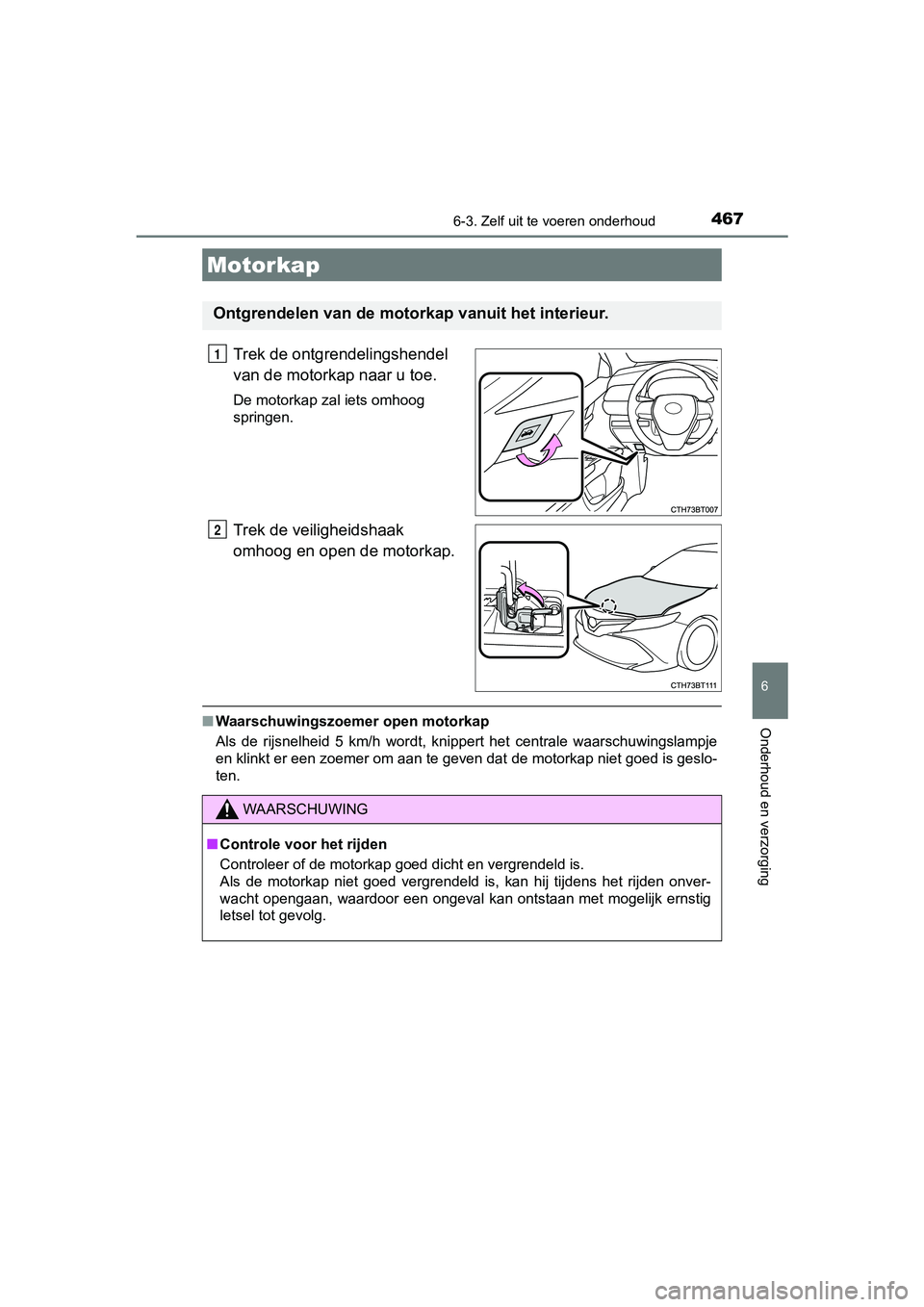

Motorkap
Ontgrendelen van de motorkap vanuit het interieur.
1
2
WAARSCHUWING
■ Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
CAMRY_HV_OM_Europe_OM33D66E .book Page 467 Monday, January 28, 2019 8:33 AM

4686-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
◆Voor
◆Achter
Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
CAMRY_HV_OM_Europe_OM33D66E .book Page 468 Monday, January 28, 2019 8:33 AM

4696-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Motorruimte
Zekeringkasten (indien
aanwezig) ( →Blz. 509)
Motorolievuldop ( →Blz. 471)
Oliepeilstok ( →Blz. 470)
Radiateur ( →Blz. 474) Elektrische koelventilator
Condensor (
→Blz. 474)
Koelvloeistofreservoir
vermogensregeleenheid (→ Blz. 473)
Koelvloeistofreservoir (→ Blz. 473)
Sproeierreservoir( →Blz. 475)1
2
3
4
5
6
7
8
9
CAMRY_HV_OM_Europe_OM33D66E .book Page 469 Monday, January 28, 2019 8:33 AM

4706-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontal e ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 mi nuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
CAMRY_HV_OM_Europe_OM33D66E .book Page 470 Monday, January 28, 2019 8:33 AM

4716-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le g
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door d eze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar bela den auto, of
veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rij den in druk ver-
keer
Keuze motorolie →Blz. 599
Oliehoeveelheid
(minimaal →
maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3
