2019 TOYOTA CAMRY Instructieboekje (in Dutch)

5046-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Plaats het filter op de kap.Maak het filter vast aan de 2
klauwen zoals aangegeven
in de afbeelding.
Zet de 3 klauwen vast om het
filter te plaatsen.
Zorg ervoor dat het filter niet
geknikt of verbogen wordt bij het
plaatsen.
Plaats de kap op de ventilatie-
opening.
Plaats de gesp van de kap
zoals aangegeven in de
afbeelding.
Druk op de kap om de 7 klau-
wen vast te maken.
Plaats de clip met een kruiskop-
schroevendraaier.
6
1
2
7
1
2
8
CAMRY_HV_OM_Europe_OM33D66E .book Page 504 Monday, January 28, 2019 8:33 AM

5056-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Wanneer is vaker periodi ek onderhoud nodig?
Afhankelijk van de gebruiksomstandigheden van de auto, zoals ve elvuldig
gebruik of bij het rijden in druk verkeer of in stoffige gebied en, moet de venti-
latieopening mogelijk vaker worden schoongemaakt. Zie voor deta ils het
onderhoudsboekje of het garantieboekje.
■ Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling van het batterijpak ket (tractiebat-
terij) beïnvloeden. Als het laden/ontladen van het batterijpakket (tractiebat-
terij) beperkt wordt, kan de afstand waarover gereden kan worde n op de
elektromotor (tractiemotor) kleiner worden en kan het brandstof verbruik toe-
nemen.
Controleer en reinig de ventilatieopening regelmatig.
● Onjuist omgaan met de kap en het filter van de ventilatieopenin g kan
schade eraan tot gevolg hebben. Indien u twijfels hebt over het schoonma-
ken van het filter, neem dan contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Als “Maintenance Required for Tr action Battery Cooling Parts See
Owner's Manual” (Onderhoud vereist voor koelonderdelen tractieb atte-
rij, zie handleiding) wordt weer gegeven op het multi-informatie display
● Verwijder de afdekkap van de ventilatieopeningen en reinig het filter als
deze waarschuwingsmelding wordt weergegeven op het multi-inform atiedis-
play. ( →Blz. 502)
● Start na het reinigen van de ventilatieopening het hybridesyste em en con-
troleer of de waarschuwingsmeld ing niet langer wordt weergegeve n.
Het kan tot 20 minuten rijden met de auto na het starten van he t hybridesys-
teem duren voordat de waarschuwingsmelding uitgaat. Laat de aut o nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige wanneer d e waar-
schuwingsmelding na ongeveer 20 minuten rijden niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventilatieopening
● Maak de ventilatieopening niet schoon met water of andere vloei stoffen.
Als er water op het batterijpakket (tractiebatterij) of andere componenten
terechtkomt, kan dit leiden tot een storing of brand.
● Zet het contact UIT om het hybridesysteem uit te schakelen alvo rens de
ventilatieopening schoon te maken.
■
Bij het verwijderen van de afd ekkap van de ventilatieopening
Raak de servicestekker die zich in de buurt van de ventilatieopening bevindt
niet aan. (→Blz. 108)
CAMRY_HV_OM_Europe_OM33D66E .book Page 505 Monday, January 28, 2019 8:33 AM

5066-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
OPMERKING
■Bij het schoonmaken van de ventilatieopening
■ Voorkomen van beschad igingen aan de auto
● Zorg dat er geen water en verontreinigingen in de ventilatieope ning
terechtkomen als de afdekkap is verwijderd.
● Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd
raakt.
Laat een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige een besch adigd
filter vervangen door een nieuw filter.
● Plaats het filter en de afdekkap na het reinigen in hun oorspronkelijke posi-
tie.
● Plaats alleen het voor deze auto bestemde filter in de ventilat ieopening en
gebruik de auto niet terwijl het filter verwijderd is.
■ Als “Maintenance Required for Tr action Battery Cooling Parts See
Owner's Manual” (Onderhoud verei st voor koelonderdelen tractiebatte-
rij, zie handleiding) wordt weergegeven op het multi-informatie display
Als er met de auto wordt doorgereden terwijl de waarschuwingsme lding (die
aangeeft dat het laden/ontladen van het batterijpakket (tractie batterij) wordt
begrensd) wordt weergegeven, kan het batterijpakket (tractiebat terij) over-
verhit raken waardoor er een storing kan ontstaan. Reinig de ve ntilatieope-
ning onmiddellijk als een waarschuwingsmelding wordt weergegeve n.
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het
verwijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontrei-
nigingen te verwijderen, kunnen deze in
de ventilatieopening geblazen worden,
waardoor de prestaties van het batterij-
pakket (tractiebatterij) in negatieve zin
beïnvloed kunnen worden en er een sto-
ring kan ontstaan.
CAMRY_HV_OM_Europe_OM33D66E.book Page 506 Monday, January 28, 2019 8:33 AM

5076-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging los en verwij-
der de mechanische sleutel.
Verwijder het kapje van de sleu-
tel.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met een
doek om schade aan de sleutel te
voorkomen.
Verwijder de lege batterij met
een kleine sleufkopschroeven-
draaier.
Bij het verwijderen van het kapje
kan de module van de elektroni-
sche sleutel aan het kapje vastzit-
ten, waardoor de batterij niet
zichtbaar is. Verwijder in dat geval
de module van de elektronische
sleutel om de batterij te kunnen
verwijderen.
Plaats een nieuwe batterij met de positieve aansluiting (+) naa r boven.
Batterij elektronische sleutel
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
3
CAMRY_HV_OM_Europe_OM33D66E .book Page 507 Monday, January 28, 2019 8:33 AM

5086-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Voer voor het plaatsen van het kapje van de mechanische sleutel en in omgekeerde volgorde uit.
Druk op de toets of en controleer of de portieren wor-
den vergrendeld/ontgrendeld.
■ Bij het vervangen van de sleutelbatterij
Zorg ervoor dat u de batterij of andere kleine onderdelen niet kwijtraakt.
■ Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening z ullen niet
goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
4
21
5
CAMRY_HV_OM_Europe_OM33D66E .book Page 508 Monday, January 28, 2019 8:33 AM

5096-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
Motorruimte (type A)Motorruimte (type B)
Druk de borglippen in en trek het
deksel omhoog. Druk de borglippen in en trek het
deksel omhoog.
Onder het dashboard aan
bestuurderszijde (auto met
linkse besturing)Onder het dashboard aan pas-
sagierszijde (auto's met
rechtse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen/plaat-
sen van de klep de klauw in.
Verwijder het deksel.
Druk tijdens het verwijderen/
plaatsen van de klep de klauw in.
CAMRY_HV_OM_Europe_OM33D66E .book Page 509 Monday, January 28, 2019 8:33 AM

5106-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.
3
4
Ty p e AType B
Ty p e CGoede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
1
2
CAMRY_HV_OM_Europe_OM33D66E .book Page 510 Monday, January 28, 2019 8:33 AM

5116-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

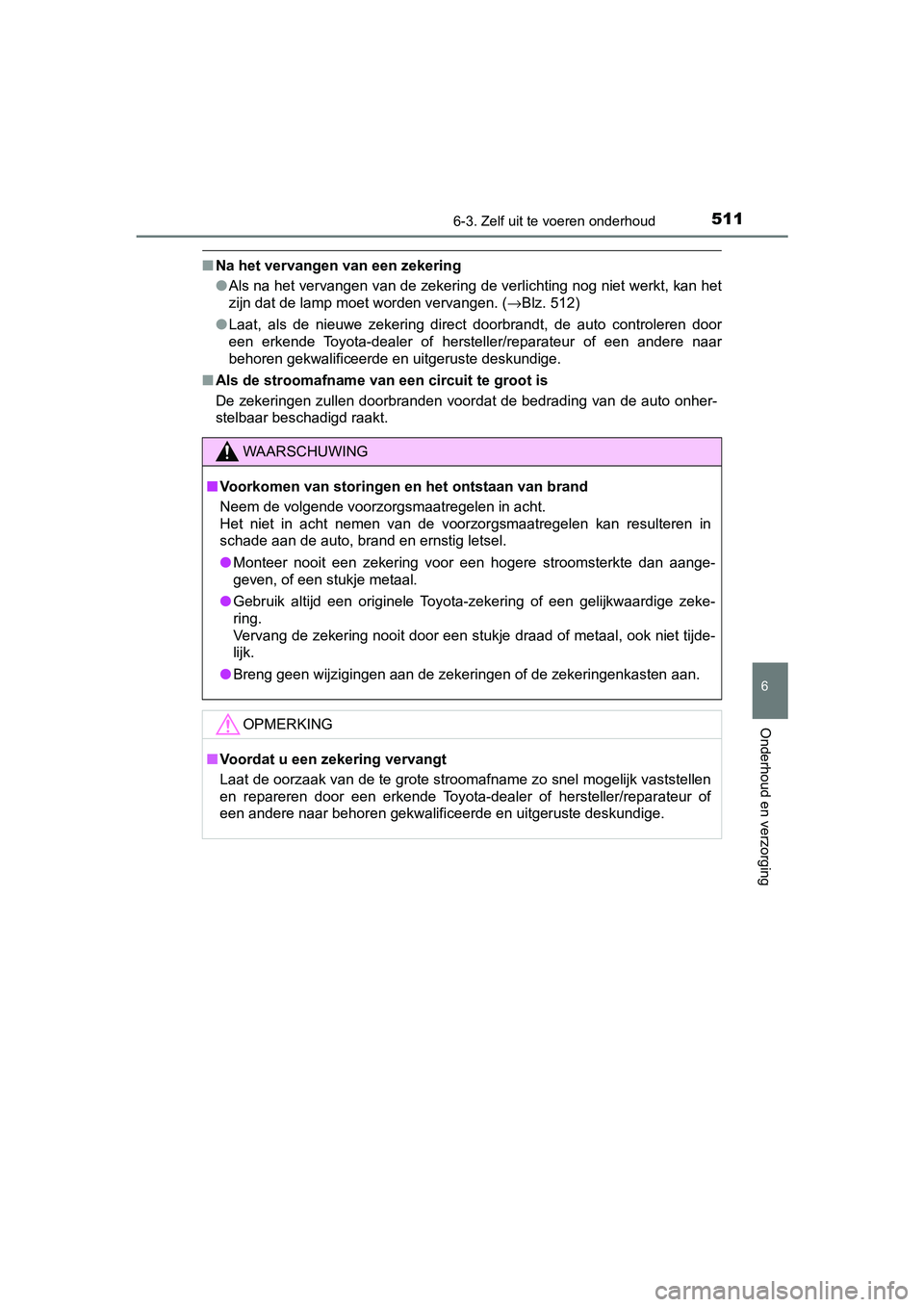

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 512)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
CAMRY_HV_OM_Europe_OM33D66E.book Page 511 Monday, January 28, 2019 8:33 AM
