2019 TOYOTA CAMRY Instructieboekje (in Dutch)

4966-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

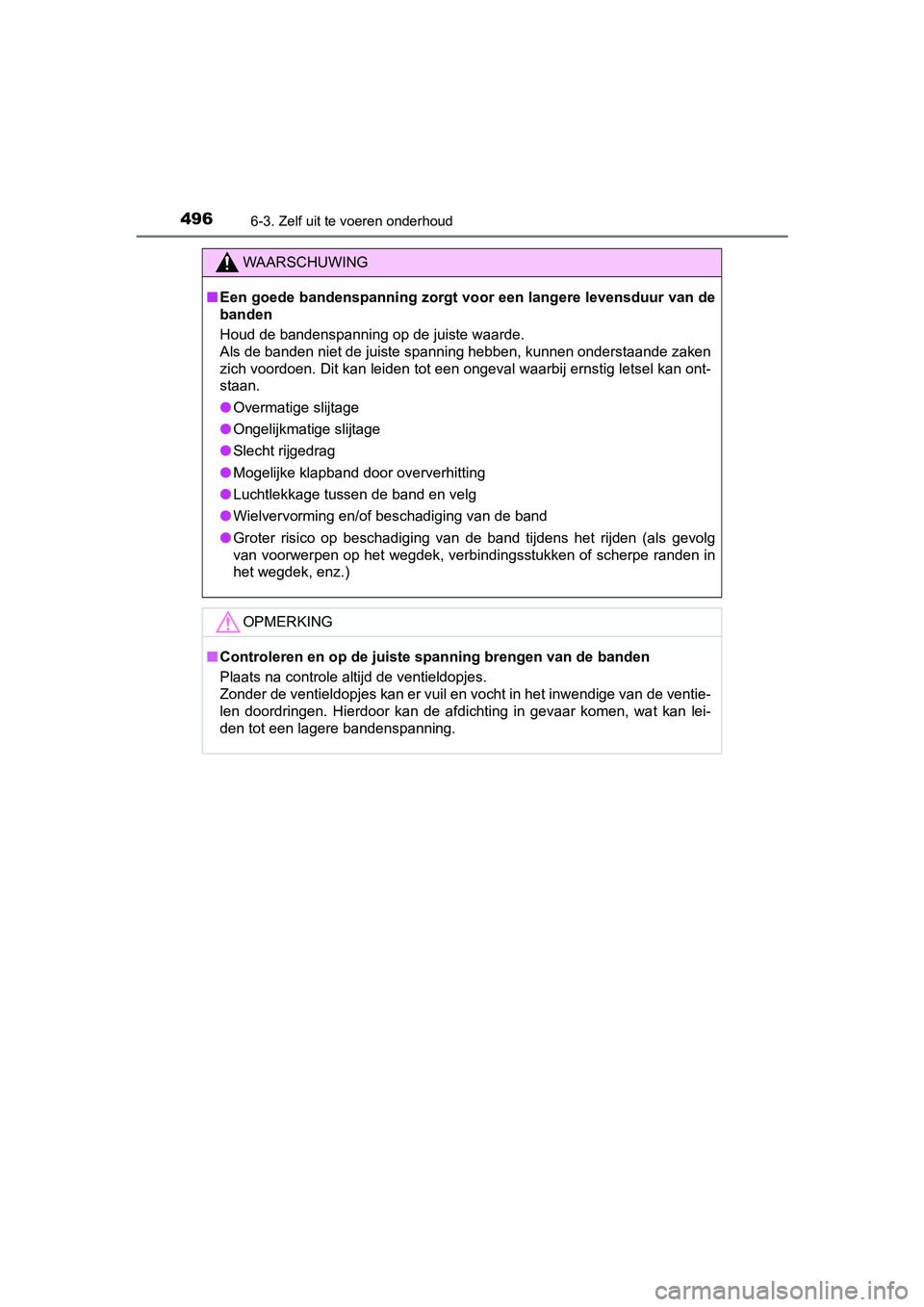

WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig l etsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens het rijden (a ls gevolg
van voorwerpen op het wegdek, verbindingsstukken of scherpe ran den in
het wegdek, enz.)
OPMERKING
■ Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wa t kan lei-
den tot een lagere bandenspanning.
CAMRY_HV_OM_Europe_OM33D66E .book Page 496 Monday, January 28, 2019 8:33 AM

4976-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Let er bij het vervangen van velgen op dat deze hetzelfde draag ver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het vol gende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lic htmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te wor den
met een kunststof of rubber hamer.
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een v roegtij-
dig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zend ers
worden geplaatst.
( →Blz. 481)
Velgen
Als een velg verbuigingen of sch euren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Belangrijke aanwijzingen voor lichtme talen velgen
CAMRY_HV_OM_Europe_OM33D66E.book Page 497 Monday, January 28, 2019 8:33 AM

4986-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen rak en.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
OPMERKING
■ Vervangen van bandenspanningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota- dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.
Taps
gedeelte
CAMRY_HV_OM_Europe_OM33D66E .book Page 498 Monday, January 28, 2019 8:33 AM

4996-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken. Trek
vervolgens het dashboard-
kastje naar buiten en maak de
onderste klauwen vrij.
Interieurfilter
Het interieurfilter moet regelm atig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Verwijderen
1
2
3
CAMRY_HV_OM_Europe_OM33D66E .book Page 499 Monday, January 28, 2019 8:33 AM

5006-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Verwijder de afdekkap van het filter.Ontgrendel de afdekka p van het filter.
Beweeg de afdekkap van het filter in de richting van de pijl en
trek hem los uit de klauwen.
Verwijder de filterhouder.
Er kunnen verontreinigingen
bovenop het interieurfilter liggen.
Verwijder het interieurfilter uit
de filterhouder en vervang het.
Plaats het filter en de filterhouder
met de aanduiding −UP naar
boven gericht in het dashboard-
kastje.
4
1
2
Auto's met linkse besturingAuto's met rechtse besturing
5
6
CAMRY_HV_OM_Europe_OM33D66E .book Page 500 Monday, January 28, 2019 8:33 AM

5016-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
■ Interieurfilter met luchtreinigingsfunctie
Als er geurstoffen in uw auto zijn geplaatst, kan de luchtreini gingsfunctie in
korte tijd aanzienlijk achteruit gaan.
Als er constant een airconditioninglucht te ruiken is, moet het interieurfilter
worden vervangen.
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het sy steem bescha-
digd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
CAMRY_HV_OM_Europe_OM33D66E .book Page 501 Monday, January 28, 2019 8:33 AM

5026-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Verwijder verontreinigingen met
een stofzuiger o.i.d. uit de ventila-
tieopening.
Zorg ervoor dat u alleen een
vacuüm gebruikt om stof en ver-
ontreinigingen op te zuigen. Als er
perslucht wordt gebruikt om ver-
ontreinigingen te verwijderen, kun-
nen de verontreinigingen in de
ventilatieopening geblazen wor-
den. (→Blz. 506)
Als de verontreinigingen niet volledig kunnen worden verwijderd met
de afdekkap van de ventilatieop ening in gemonteerde toestand mo et
de afdekkap worden verwijderd en moet het filter worden gereinigd.
Zet het contact UIT.
Schoonmaken van de ventilatieopening en
het filter van het batterijpakket
(tractiebatterij)
Controleer, om een hoger brandstofverbruik te voorkomen, de
ventilatieopening van het batterijpakket (tractiebatterij) peri o-
diek op verontreinigingen. Als “Maintenance Required for Trac-
tion Battery Cooling Parts Se e Owner's Manual” (Onderhoud
vereist voor koelonderdelen tr actiebatterij, zie handleiding)
wordt weergegeven op het multi-informatiedisplay, moet de ven-
tilatieopening worden gereinigd volgens onderstaande proce-
dure:
Schoonmaken van de ventilatieopening
Als verontreinigingen niet vol ledig kunnen worden verwijderd
1
CAMRY_HV_OM_Europe_OM33D66E .book Page 502 Monday, January 28, 2019 8:33 AM

5036-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Gebruik een kruiskopschroe-
vendraaier om de clip te verwij-
deren.
Verwijder de kap van de ventila-
tieopening.
Trek aan de kap zoals aan-
gegeven in de afbeelding om
de 7 klauwen los te maken.
Begin bij de klauw in de rech-
ter bovenhoek.
Trek de kap in de richting van
de voorzijde van de auto om
hem te verwijderen.
Verwijder het fil ter van de venti-
latieopening.
Neem de 3 klauwen los zoals
aangegeven in de afbeel-
ding.
Verwijder het filter uit de
afdekkap.
Verwijder de verontreinigingen
met een stofzuiger o.i.d. uit het
filter.
Verwijder tevens het stof en ver-
ontreinigingen aan de binnenzijde
van de kap van de ventilatieope-
ning.
2
3
1
2
4
1
2
5
CAMRY_HV_OM_Europe_OM33D66E .book Page 503 Monday, January 28, 2019 8:33 AM
