2019 TOYOTA CAMRY Instructieboekje (in Dutch)

5126-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Controleer het vermogen van de defecte lamp. (→Blz. 606)

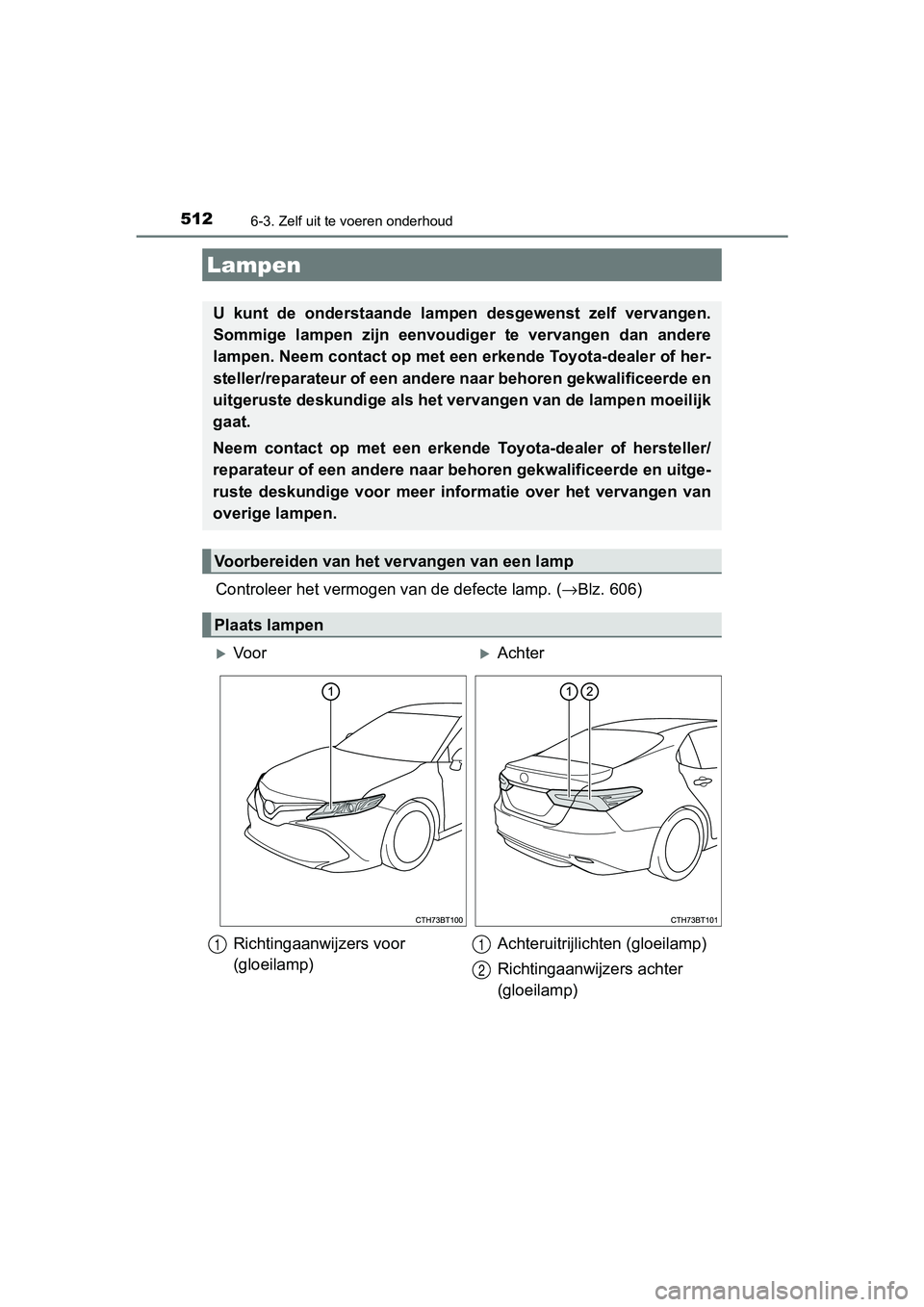

Lampen
U kunt de onderstaande lampe n desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Neem contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige als het ver vangen van de lampen moeilijk
gaat.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar be horen gekwalificeerde en uitge-
ruste deskundige voor meer infor matie over het vervangen van
overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Vo o rAchter
Richtingaanwijzers voor
(gloeilamp) Achteruitrijlichten (gloeilamp)
Richtingaanwijzers achter
(gloeilamp)
11
2
CAMRY_HV_OM_Europe_OM33D66E
.book Page 512 Monday, January 28, 2019 8:33 AM

5136-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

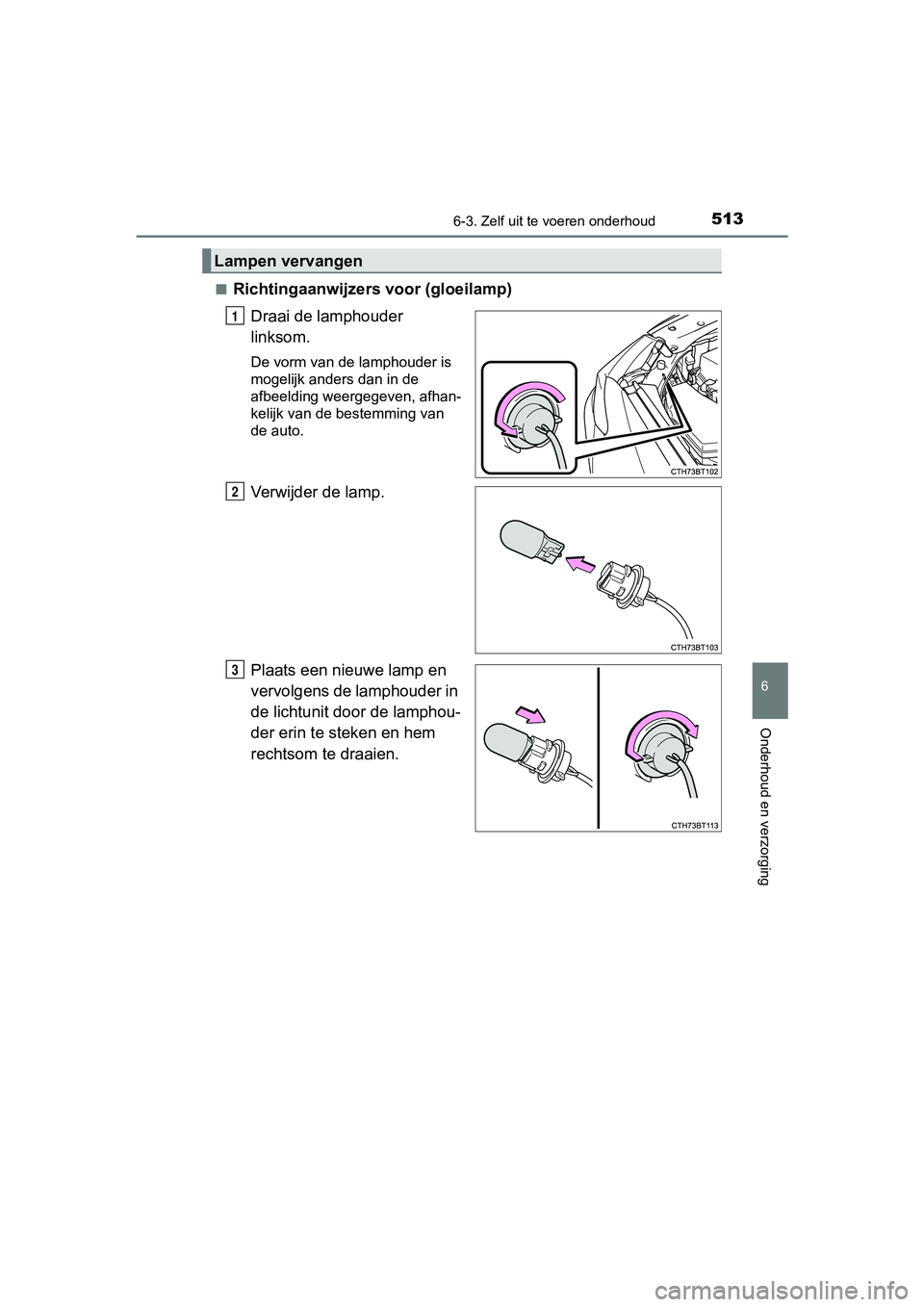

■Richtingaanwijzers voor (gloeilamp)
Draai de lamphouder
linksom.
De vorm van de lamphouder is
mogelijk anders dan in de
afbeelding weergegeven, afhan-
kelijk van de bestemming van
de auto.
Verwijder de lamp.
Plaats een nieuwe lamp en
vervolgens de lamphouder in
de lichtunit door de lamphou-
der erin te steken en hem
rechtsom te draaien.
Lampen vervangen
1
2
3
CAMRY_HV_OM_Europe_OM33D66E .book Page 513 Monday, January 28, 2019 8:33 AM

5146-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE■

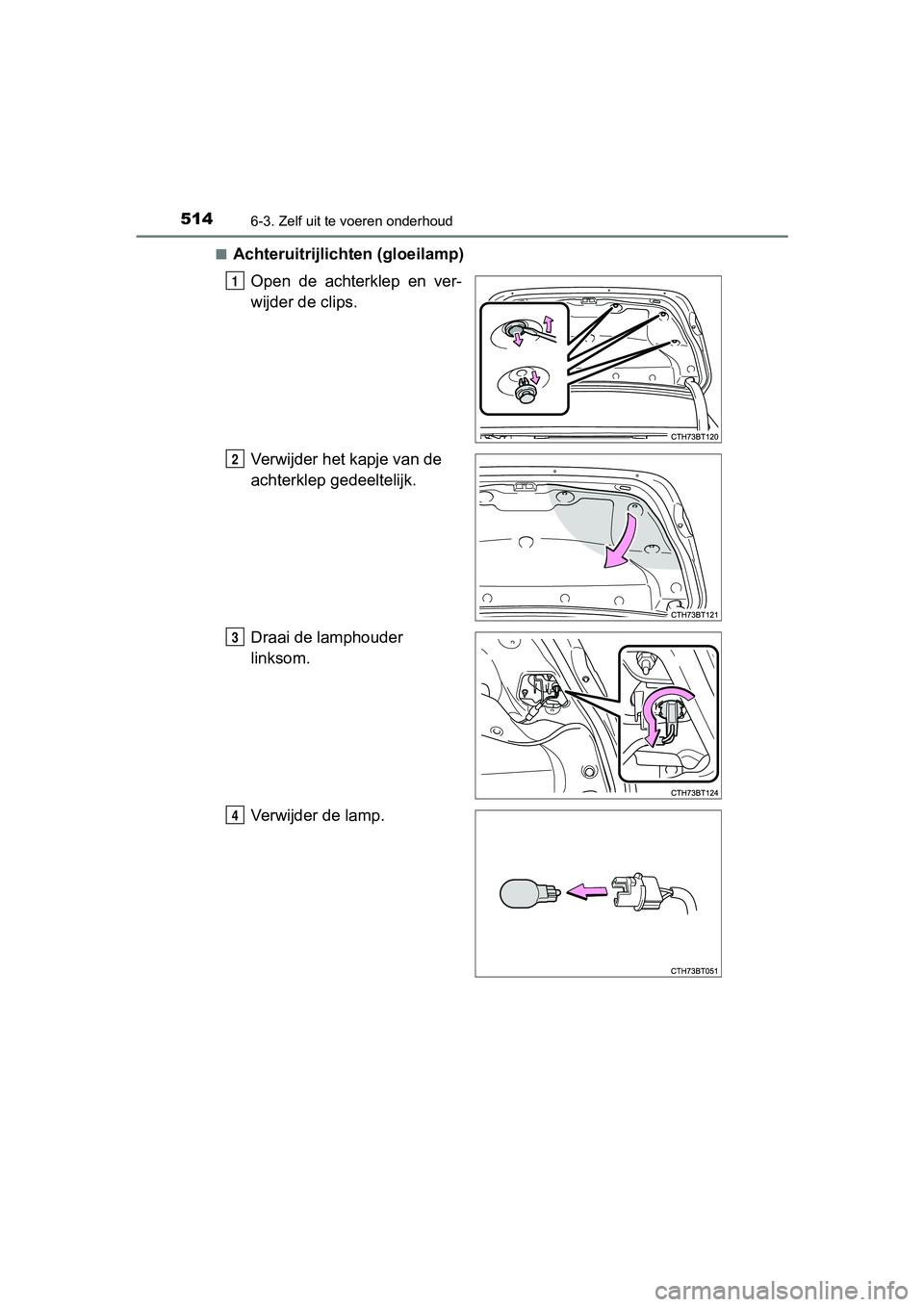

Achteruitrijlicht
en (gloeilamp)
Open de achterklep en ver-
wijder de clips.
Verwijder het kapje van de
achterklep gedeeltelijk.
Draai de lamphouder
linksom.
Verwijder de lamp.
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 514 Monday, January 28, 2019 8:33 AM

5156-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Plaats een nieuwe lamp en
vervolgens de lamphouder in
de lichtunit door de lamphou-
der erin te steken en hem
rechtsom te draaien.
Plaats het kapje van de ach-
terklep terug met de clips.5
6
CAMRY_HV_OM_Europe_OM33D66E .book Page 515 Monday, January 28, 2019 8:33 AM

5166-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE■

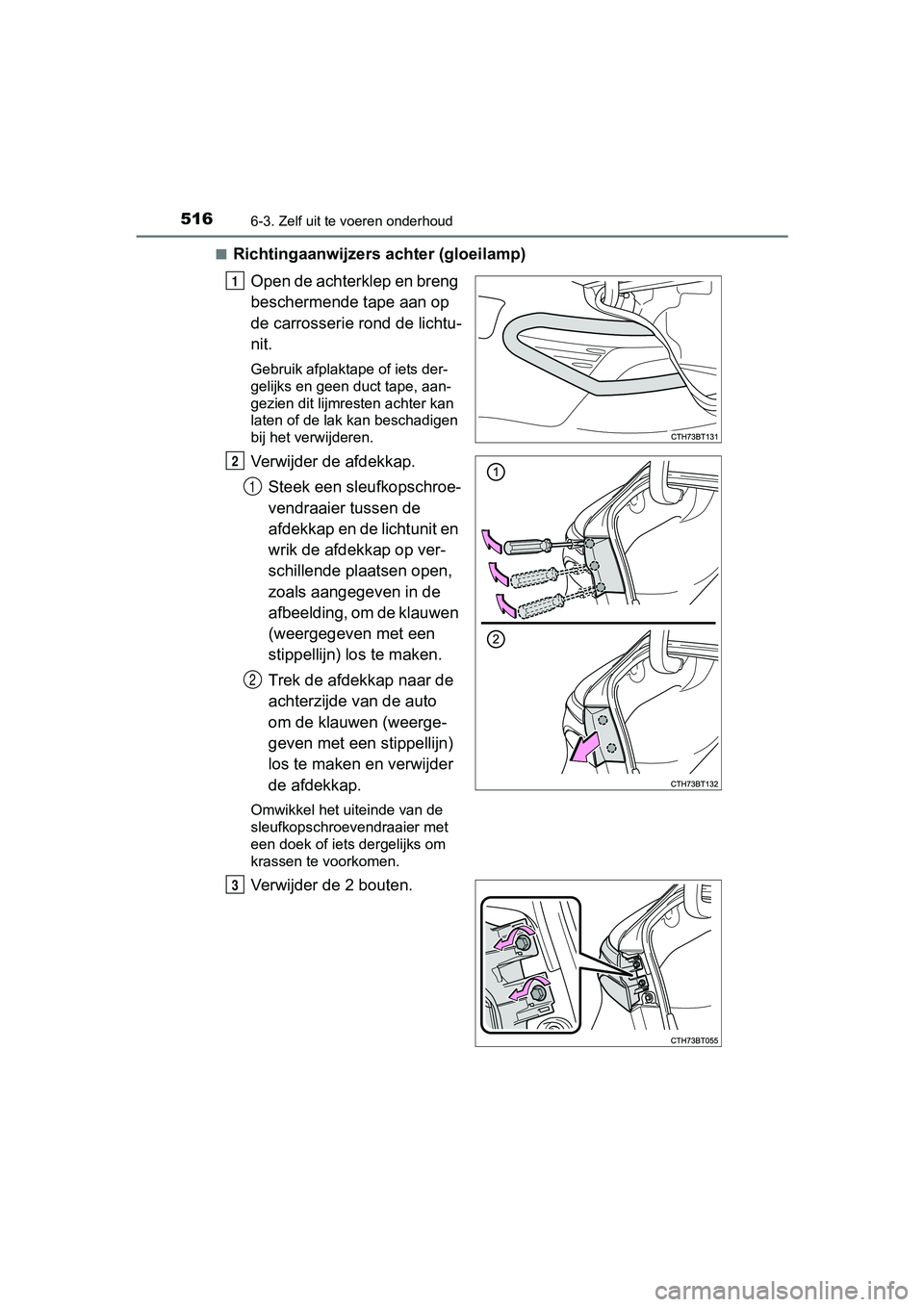

Richtingaanwijzers achter (gloeilamp)
Open de achterklep en breng
beschermende tape aan op
de carrosserie rond de lichtu-
nit.
Gebruik afplaktape of iets der-
gelijks en geen duct tape, aan-
gezien dit lijmresten achter kan
laten of de lak kan beschadigen
bij het verwijderen.
Verwijder de afdekkap.Steek een sleufkopschroe-
vendraaier tussen de
afdekkap en de lichtunit en
wrik de afdekkap op ver-
schillende plaatsen open,
zoals aangegeven in de
afbeelding, om de klauwen
(weergegeven met een
stippellijn) los te maken.
Trek de afdekkap naar de
achterzijde van de auto
om de klauwen (weerge-
geven met een stippellijn)
los te maken en verwijder
de afdekkap.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met
een doek of iets dergelijks om
krassen te voorkomen.
Verwijder de 2 bouten.
1
2
1
2
3
CAMRY_HV_OM_Europe_OM33D66E .book Page 516 Monday, January 28, 2019 8:33 AM

5176-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

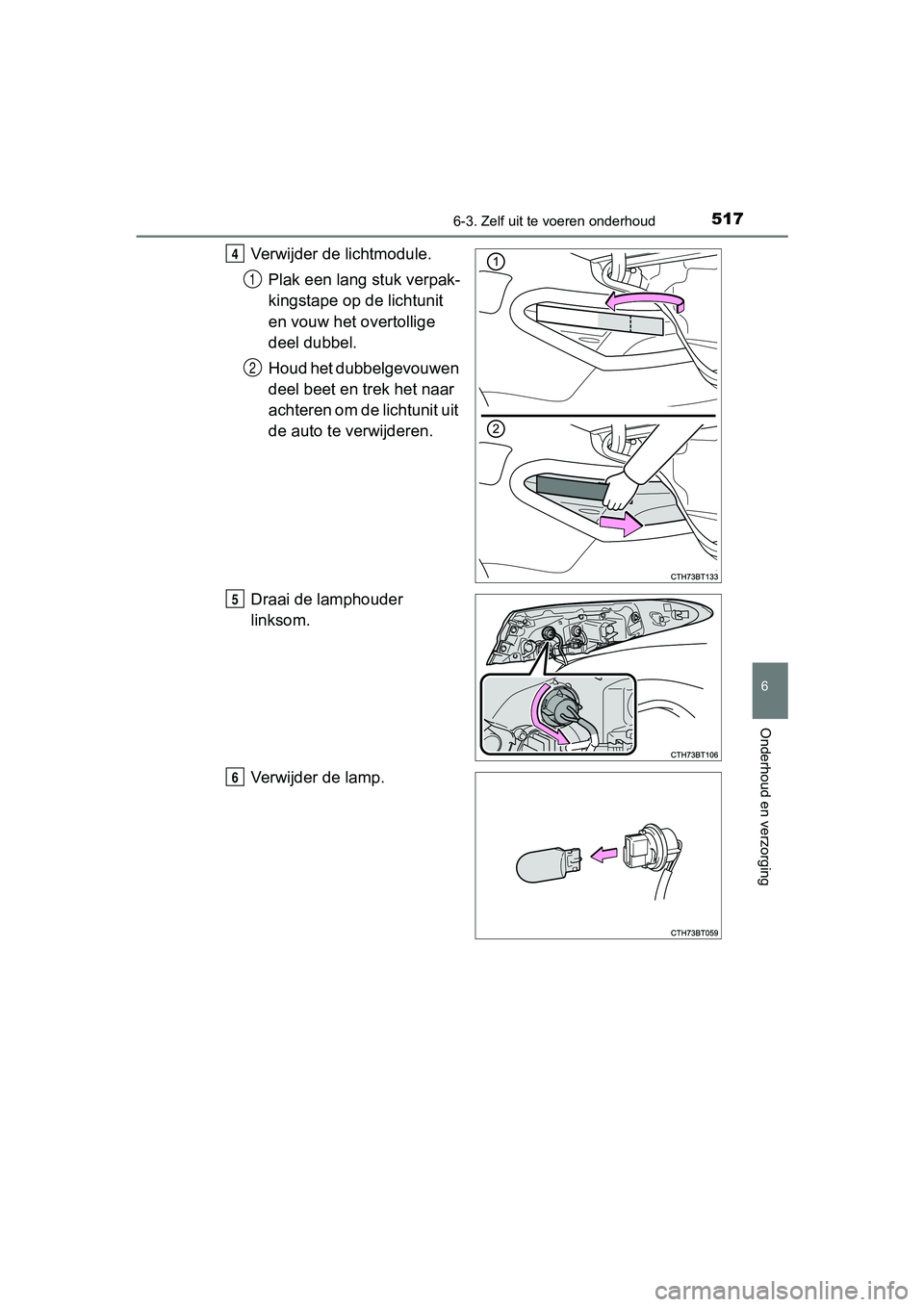

Verwijder de lichtmodule.
Plak een lang stuk verpak-
kingstape op de lichtunit
en vouw het overtollige
deel dubbel.
Houd het dubbelgevouwen
deel beet en trek het naar
achteren om de lichtunit uit
de auto te verwijderen.
Draai de lamphouder
linksom.
Verwijder de lamp.4
1
2
5
6
CAMRY_HV_OM_Europe_OM33D66E .book Page 517 Monday, January 28, 2019 8:33 AM

5186-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Plaats een nieuwe lamp en
vervolgens de lamphouder in
de lichtunit door de lamphou-
der erin te steken en hem
rechtsom te draaien.
Plaats de lichtunit.
Breng de lipjes in lijn en druk de
lichtunit richting de voorzijde
van de auto om de module te
plaatsen.
Plaats de 2 bouten.
7
8
9
CAMRY_HV_OM_Europe_OM33D66E.book Page 518 Monday, January 28, 2019 8:33 AM

5196-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

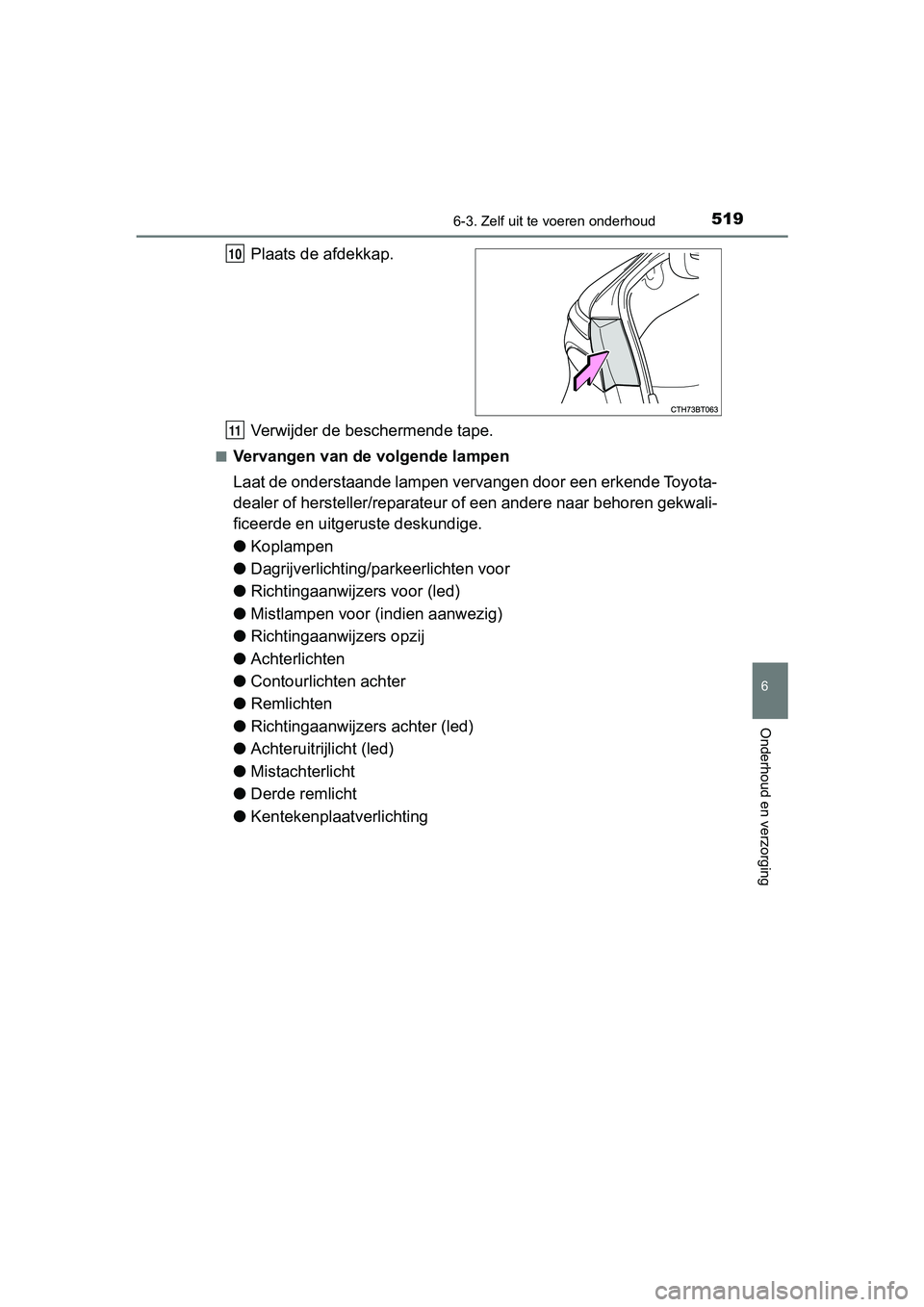

Plaats de afdekkap.
Verwijder de beschermende tape.
■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige.
● Koplampen
● Dagrijverlichting/pa rkeerlichten voor
● Richtingaanwijzers voor (led)
● Mistlampen voor (indien aanwezig)
● Richtingaanwijzers opzij
● Achterlichten
● Contourlichten achter
● Remlichten
● Richtingaanwijzers achter (led)
● Achteruitrijlicht (led)
● Mistachterlicht
● Derde remlicht
● Kentekenplaat verlichting
10
11
CAMRY_HV_OM_Europe_OM33D66E .book Page 519 Monday, January 28, 2019 8:33 AM
