1041-4. Hybridesysteem
CAMRY_HV_EE■
Als de 12V-accu leeg is, vervange n is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpak-
ket (tractiebatterij) wordt aangedreven. Als dit probleem enkele dagen aan-
houdt, neem dan contact op met een erkende Toyota-dealer of her steller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activee r na het par-
keren uit veiligheidsoverwegingen de parkeerrem en zet de selec tiehendel in
stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment .
● Bij het inschakelen of uitschakelen van het hybridesysteem kan er geluid
hoorbaar zijn dat afkomstig is van het batterijpakket (tractieb atterij) onder de
achterstoelen.
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van het relais te horen, zoals een klik of een vaag geram-
mel, dat afkomstig is van het batterijpakket (tractiebatterij) onder de achter-
stoelen.
● Er kunnen geluiden van het hybridesysteem hoorbaar zijn wanneer de ach-
terklep geopend is.
● Als de benzinemotor start of stopt, bij rijden met lage snelhed en of als de
motor met stationair toerental draait, kunnen er geluiden hoorb aar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het r egeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afko mstig zijn
van de koelventilator. ( →Blz. 106)
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
CAMRY_HV_OM_Europe_OM33D66E .book Page 104 Monday, January 28, 2019 8:33 AM

1051-4. Hybridesysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.
Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybr idesysteem, aangezien dit een
hoogspanningssysteem (max. ongeveer 650 V) bevat, evenals
onderdelen die extreem heet worden als het hybridesysteem in
werking is. Volg de aanwijzi ngen op de waarschuwingslabels
op.
Waarschuwingslabel
Servicestekker
Batterijpakket (t ractiebatterij) Hoogspanningskabels
(oranje)
Elektromotor (tractiemotor)
Vermogensregeleenheid
Aircocompressor1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33D66E
.book Page 105 Monday, January 28, 2019 8:33 AM

1061-4. Hybridesysteem
CAMRY_HV_EE
Voor het koelen van het batterij-
pakket (tractiebatterij) is er onder
de rechterzijde van de achter-
stoel een ventilatieopening aan-
wezig. Als deze ventilatieopening
wordt afgedekt, kan het batterij-
pakket (tractiebatterij) oververhit
raken, waardoor het laden/ontla-
den van het batterijpakket (tractie-
batterij) beperkt kan worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het ho og-
spanningssysteem en de brandstofpomp worden uitgeschakeld als d e
botsingssensor een aanrijding m et een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybridesysteem optreedt, of als het s ysteem
onjuist wordt bediend, wordt auto matisch een melding weergegeve n.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de
aanwijzingen op. ( →Blz. 538)
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmeld ing hybridesysteem
CAMRY_HV_OM_Europe_OM33D66E .book Page 106 Monday, January 28, 2019 8:33 AM

1071-4. Hybridesysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE
■Als er een waarschuwingslampje g aat branden of een waarschuwings-
melding wordt weergegeven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval he t systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden ge start, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om h et waar-
schuwingslampje laag brandstofniveau ( →Blz. 533) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan he t hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid bra ndstof is
ongeveer 8,8 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul extra brands tof bij wanneer
de auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien
van een afscherming voor elektromagnetische golven en zenden on geveer
net zo veel elektromagnetische golven uit als conventionele aut o's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onder delen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is niet onbeperkt. De
levensduur van het batterijpakket (tractiebatterij) kan verande ren afhankelijk
van de rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement E CE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen) .
CAMRY_HV_OM_Europe_OM33D66E.book Page 107 Monday, January 28, 2019 8:33 AM

1081-4. Hybridesysteem
CAMRY_HV_EE
WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijks panning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en
gelijkspanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, ernstige
brandwonden en elektrische schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspanni ngs-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet u it elkaar.
● Het hybridesysteem wordt na het starten heet, aangezien het sys teem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschu wingsla-
bels op.
● Raak de servicestekker onder de rech-
terzijde van de achterstoel nooit aan.
De servicestekker, waar hoogspanning
op staat, wordt alleen gebruikt bij onder-
houd aan de auto.
CAMRY_HV_OM_Europe_OM33D66E .book Page 108 Monday, January 28, 2019 8:33 AM

1091-4. Hybridesysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE
WAARSCHUWING
■Waarschuwingen voor het geval d e auto bij een ongeval betrokken
raakt
Neem de volgende voorschriften in acht om de kans op ernstig le tsel te
beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de pa rkeerrem,
zet de selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op sta at niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, k an er een
elektrische schok optreden. Raak blootliggende elektrische bedr ading
nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan o mdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (t ractiebatterij)
kan zijn. Spoel vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Sc hakel onmid-
dellijk medische hulp in.
● Als er elektrolyt lekt uit het batterijpakket (tractiebatterij) , kom dan niet in
de buurt van de auto.
Zelfs wanneer het batterijpakket (tractiebatterij) onverhoopt b eschadigd is
geraakt, zal de inwendige constructie van het batterijpakket vo orkomen
dat er grote hoeveelheden elektrolyt lekken. De elektrolyt die echter wel uit
het batterijpakket lekt, geeft een damp af. Deze damp irriteert de huid en
ogen en kan, wanneer deze wordt ingeademd, acute vergiftiging v eroorza-
ken.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybridea uto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een g eringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwie-
len van de grond. Als de wielen die gekoppeld zijn aan de elekt romotor
(tractiemotor) tijdens het slepen de grond raken, kan de elektr omotor elek-
triciteit blijven opwekken. Hierdoor kan brand ontstaan. ( →Blz. 525)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadig d zijn.
Verlaat uw auto zo spoedig mogelijk.
CAMRY_HV_OM_Europe_OM33D66E .book Page 109 Monday, January 28, 2019 8:33 AM

1101-4. Hybridesysteem
CAMRY_HV_EE

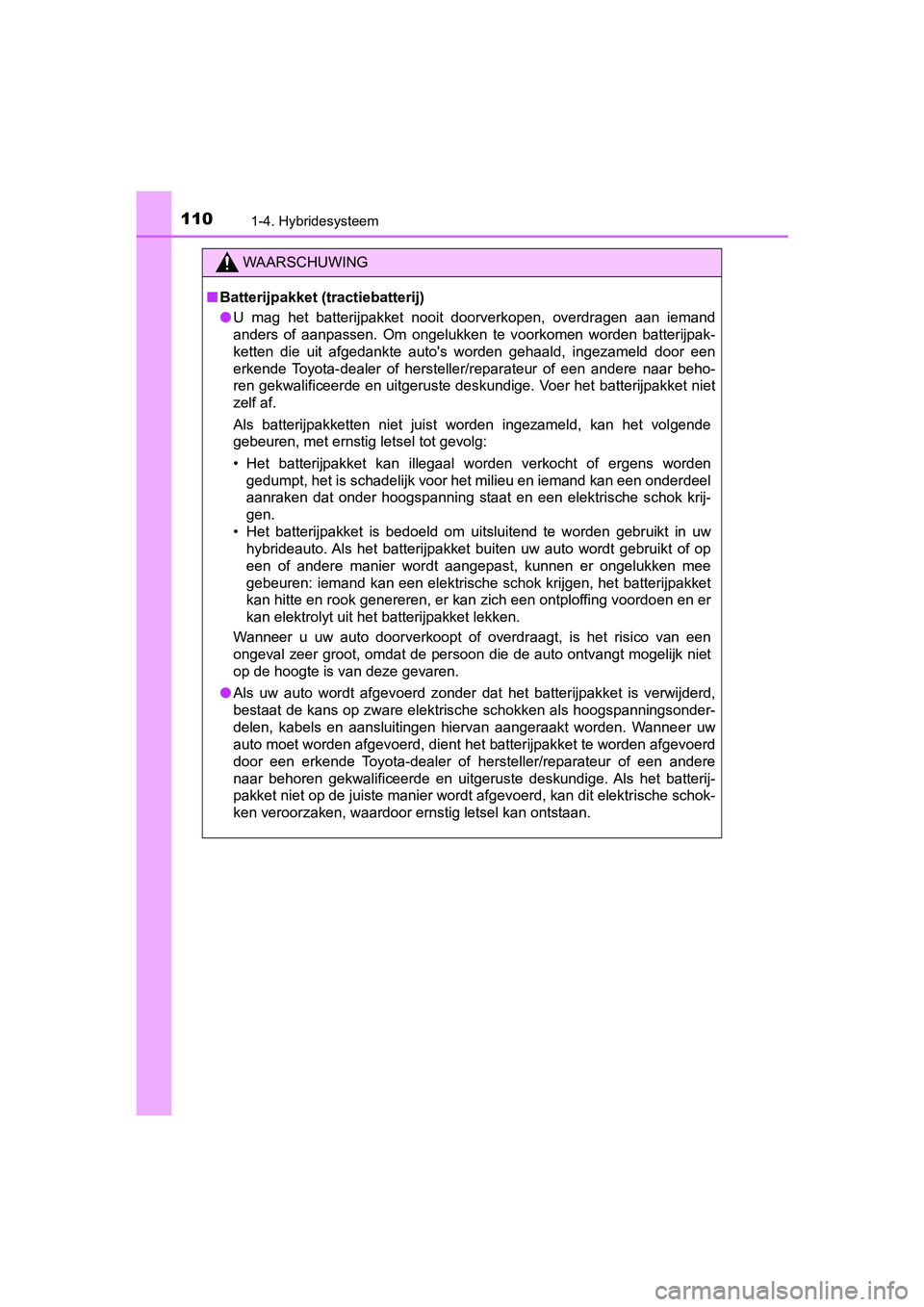

WAARSCHUWING
■Batterijpakket (tractiebatterij)
● U mag het batterijpakket nooit doorverkopen, overdragen aan iemand
anders of aanpassen. Om ongelukken te voorkomen worden batterijpak-
ketten die uit afgedankte auto's worden gehaald, ingezameld doo r een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige. Voer het batterij pakket niet
zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het vol gende
gebeuren, met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens word en
gedumpt, het is schadelijk voor het milieu en iemand kan een on derdeel
aanraken dat onder hoogspanning staat en een elektrische schok krij-
gen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw hybrideauto. Als het batterijpakket buiten uw auto wordt gebruikt of op
een of andere manier wordt aangepast, kunnen er ongelukken mee
gebeuren: iemand kan een elektrische schok krijgen, het batteri jpakket
kan hitte en rook genereren, er kan zich een ontploffing voordo en en er
kan elektrolyt uit het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een
ongeval zeer groot, omdat de persoon die de auto ontvangt mogel ijk niet
op de hoogte is van deze gevaren.
● Als uw auto wordt afgevoerd zonder dat het batterijpakket is ve rwijderd,
bestaat de kans op zware elektrische schokken als hoogspannings onder-
delen, kabels en aansluitingen hiervan aangeraakt worden. Wanne er uw
auto moet worden afgevoerd, dient het batterijpakket te worden afgevoerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. Als het batterij-
pakket niet op de juiste manier wordt afgevoerd, kan dit elektr ische schok-
ken veroorzaken, waardoor ernstig letsel kan ontstaan.
CAMRY_HV_OM_Europe_OM33D66E .book Page 110 Monday, January 28, 2019 8:33 AM

1111-4. Hybridesysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE
OPMERKING
■Ventilatieopening batterijpakket (tractiebatterij)
● Voorkom dat zaken als stoelbekleding, plastic hoezen en bagage de venti-
latieopening blokkeren. Het batterijpakket (tractiebatterij) kan oververhit
en beschadigd raken.
● Als er zich stof, enz. heeft verzameld in de ventilatieopening, maak deze
dan schoon met een stofzuiger om te voorkomen dat de opening ve rstopt
raakt.
● Laat de ventilatieopening niet nat of vuil worden, anders kan e r kortsluiting
ontstaan en kan het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservo ir voor
een waterdispenser, in de auto. Als er water op het batterijpak ket (tractie-
batterij) komt, kan het batterijpakket beschadigd raken. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Op de ventilatieopening is een filter geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening nog zichtbaar vuil is, rad en wij u
aan het filter te reinigen of vervangen. Raadpleeg Blz. 502 voor het reini-
gen van het filter.
CAMRY_HV_OM_Europe_OM33D66E .book Page 111 Monday, January 28, 2019 8:33 AM
