2019 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

6498-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10647E
8
Tekniset tiedot

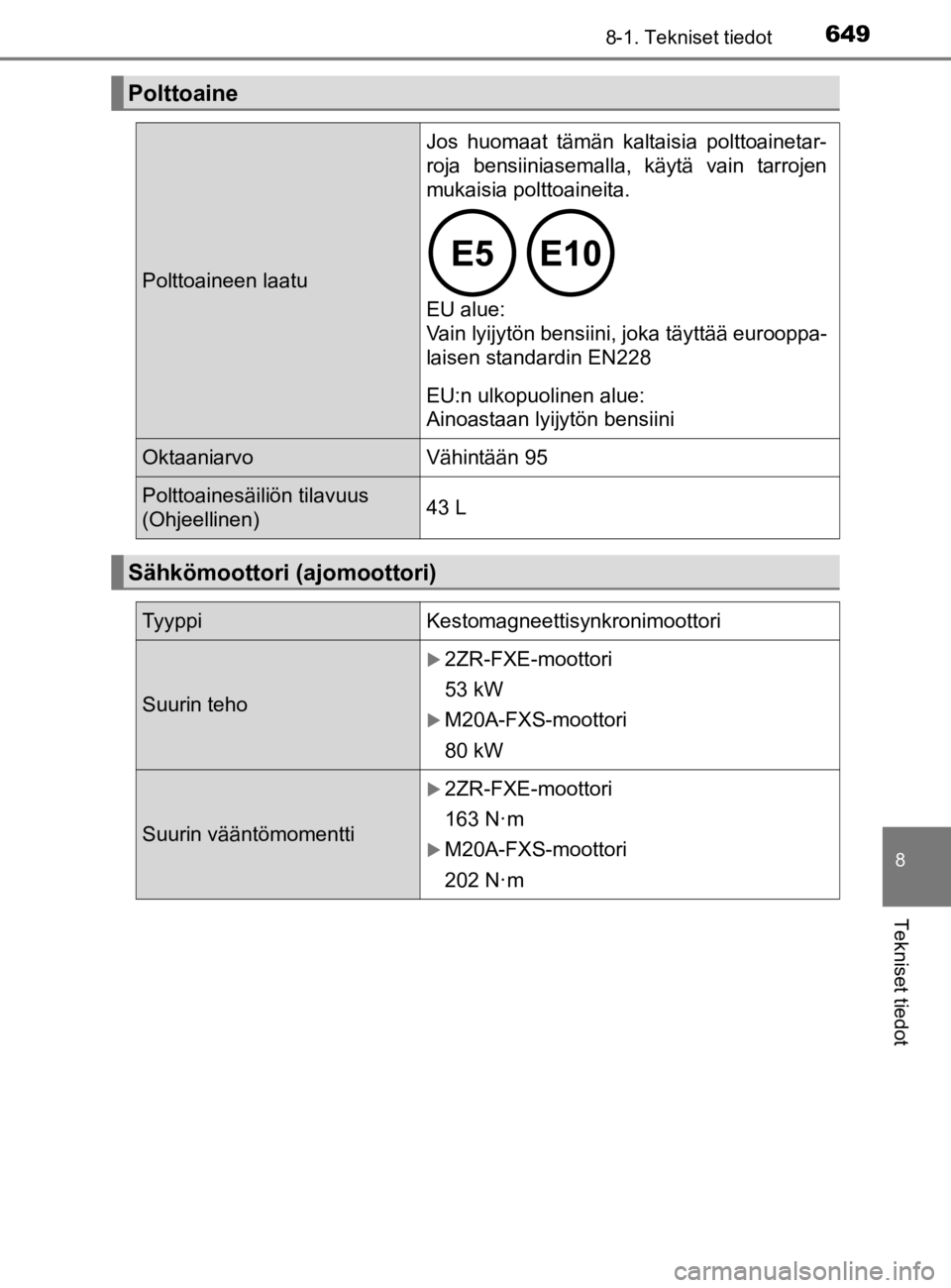

Polttoaine
Polttoaineen laatu
Jos huomaat tämän kaltaisia polttoainetar-
roja bensiiniasemalla, käytä vain tarrojen
mukaisia polttoaineita.
EU alue:
Vain lyijytön bensiini, joka täyttää eurooppa-
laisen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
OktaaniarvoVähintään 95
Polttoainesäiliön tilavuus
(Ohjeellinen)43 L
Sähkömoottori (ajomoottori)
TyyppiKestomagneettisynkronimoottori
Suurin teho
2ZR-FXE-moottori
53 kW
M20A-FXS-moottori
80 kW
Suurin vääntömomentti
2ZR-FXE-moottori
163 N·m
M20A-FXS-moottori
202 N·m
OM10647FI.book Page 649 Monday, November 25, 2019 9:13 AM

6508-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10647E
2ZR-FXE-moottori (Muut kuin Guadeloupe, Martinique, Ranskan
Guayana ja Grönlanti):
2ZR-FXE-moottori (Guadeloupe, Martinique, Ranskan Guayana ja Grön-
lanti) ja M20A-FXS-moottori:
nÖljytilavuus (Tyhjennys ja täyttö — ohjeellinen*)
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Lämmitämoottori ja sammuta hybridijärjestelmä, odota vähintään 5 minuuttia ja tar-
kasta öljyn taso mittatikulta.
Hybridiakku (ajoakku)
Jännite3,7 V/kenno
Kapasiteetti3,6 Ah (3 HR)
Lukumäärät56 kennoa
Nimellisjännite207,2 V
Jännite7,2 V/moduuli
Kapasiteetti6,5 Ah (3 HR)
Lukumäärät
2ZR-FXE-moottori
28 moduulia
M20A-FXS-moottori
30 moduulia
Nimellisjännite
2ZR-FXE-moottori
201,6 V
M20A-FXS-moottori
216 V
Voitelujärjestelmä
Suodattimen kanssa
2ZR-FXE-moottori
4,2 L
M20A-FXS-moottori
4,3 L
Ilman suodatinta3,9 L
OM10647FI.book Page 650 Monday, November 25, 2019 9:13 AM

6518-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10647E
8
Tekniset tiedot
nMoottoriöljyn valinta
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -öljyn käyttämistä.
Myös jotakin toista vastaavanlaatuista öljyä voidaan käyttää.
Öljyn laatu:
0W-16:
API-luokan SN "Resource-Conserving"- tai SN PLUS "Resource-
Conserving"-moniasteöljy
0W-20, 5W-30 ja 10W-30:
API-luokka SL "Energy-Conserving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"-, SN PLUS "Resource-Conserving"- tai
ILSAC-moniasteöljy
15W-40:
API-luokan SL-, SM-, SN- tai SN PLUS -moniasteöljy
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-16
-moottoriöljy on hyvien kylmä-
käynnistysominaisuuksiensa ja
polttoainetaloudellisuutensa
vuoksi paras valinta.
Jos SAE 0W-16 -moottoriöljyä
ei ole saatavilla, voit myös käyt-
tää SAE 0W-20 -moottoriöljyä.
Se tulee kuitenkin vaihtaa SAE
0W-16-moottoriöljyksi seuraa-
van öljynvaihdon yhteydessä.
Jos käytät SAE 10W-30- tai
korkeamman viskositeetin
omaavaa moottoriöljyä erittäin
alhaisissa lämpötiloissa, saat-
taa moottorin käynnistys olla
vaikeaa. Näissä olosuhteissa
tulisi valita SAE 0W-16-, 0W-
20- tai 5W-30-öljy.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa Suositus
OM10647FI.book Page 651 Monday, November 25, 2019 9:13 AM

6528-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10647E
Öljyn viskositeetti (0W-16 on tässä selitetty esimerkkinä):• Öljyn viskositeettiluokit uksessa 0W-16, 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisuudet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 16 luokassa 0W-16 ilmaisee viskositeetin, kun öljyn lämpö-
tila on korkea. Viskositeetiltaan s uurempi öljy (jonka arvo on suu-
rempi) saattaa soveltua moottoriin paremmin, jos autolla ajetaan
suurilla nopeuksilla tai erittäin raskaan kuormituksen olosuhteis-
sa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekiste röidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-16" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
OM10647FI.book Page 652 Monday, November 25, 2019 9:13 AM

6538-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10647E
8
Tekniset tiedot
*: Nestetilavuudet ovat ohjearvoja.Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -
korjaamoon tai muuhun luotettavaan korjaamoon.
Jäähdytysjärjestelmä
Tilavuus*
Bensiini-
moottori
2ZR-FXE-moottori
5,4 L
M20A-FXS-moottori
5,9 L
Tehonsää-
tö-yksikkö
2ZR-FXE-moottori
1,4 L
M20A-FXS-moottori
1,6 L
Jäähdytysnesteen tyyppi
Käytä jompaa kumpaa seuraavista: • Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykoli- pohjainen jäähdytysneste, joka ei sisällä si-
likaattia, amiinia, nitriittiä tai boraattia ja
jonka pitkäikäisyys perustuu orgaaniseen
happoteknologiaan
Älä käytä pelkkää vettä.
Sytytysjärjestelmä (sytytystulppa)
Merkki
2ZR-FXE-moottori
DENSO FC16HR-CY9
M20A-FXS-moottori
DENSO FC16HR-Q8
Kärkiväli
2ZR-FXE-moottori
0,9 mm
M20A-FXS-moottori
0,8 mm
HUOMAA
n Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
OM10647FI.book Page 653 Monday, November 25, 2019 9:13 AM

6548-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10647E
*: Nestetilavuudet ovat ohjearvoja.Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan korjaamoon.
Sähköjärjestelmä (12-voltin akku)
Akku
Elektrolyytin ominaispaino
20  C lämpötilassa:
Elektrolyytin ominaispaino
20  C: 12,0 V tai suurempi
(Valitse käynnistyspainikkeesta OFF-toi-
mintatila ja kytke ajovalojen kaukovalot
päälle 30 sekunniksi.)
Jos jännite on alhaisempi kuin normiarvo,
lataa akku.
1,25 tai korkeampi
Jos jännite on alhaisempi kuin standardi-
arvo, lataa akku.
Latausvirta
Pikalataus
Hidas lataus
korkeintaan 15 A
korkeintaan 5 A
Vaihteisto
Öljytilavuus*
2ZR-FXE-moottori
3,6 L
M20A-FXS-moottori
3,8 L
Nesteen laatuToyota Genuine ATF WS
HUOMAA
n Vaihteistoöljyn tyyppi
Muun kuin alkuperäisen Toyota Genuine ATF WS -vaihteistoöljyn käyttö voi
huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutumisen ja
värinää ja viime kädessä vahingoittaa vaihteistoa.
OM10647FI.book Page 654 Monday, November 25, 2019 9:13 AM

6558-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10647E
8
Tekniset tiedot
*: Polkimen pienin etäisyys lattiasta painettuna 300 N voimalla hybridijärjes-telmän käydessä.
Jarrut
Polkimen etäisyys lattiasta*134 mm
Polkimen vapaaliike 1-5 mm
Nesteen laatu SAE J1703 tai FMVSS No.116 DOT 3 tai
SAE J1704 tai FMVSS No.116 DOT 4
Ohjaus
VapaaliikeAlle 30 mm
OM10647FI.book Page 655 Monday, November 25, 2019 9:13 AM

6568-1. Tekniset tiedot
C-HR_HV_OM_Europe_OM10647E
17-tuumaiset renkaat
18-tuumaiset renkaat
Kompakti varapyörä (joissakin malleissa)
nVedettäessä perävaunua
Lisää 20,0 kPa (0,2 bar) suositeltuun rengaspaineeseen ja aja alle 100 km/h.
Suomessa suurin sallittu nopeus vedettäessä perävaunua on 80 km/h.
Renkaat ja vanteet
Rengaskoko215/60R17 96H
Rengaspaine
(Suositeltava jäähtyneen
renkaan rengaspaine)
Edessä
230 kPa (2,3 bar)Takana
Varapyö-
rä
Vanteen koko17  6 1/2J
Pyöränmuttereiden kireys103 N·m
Rengaskoko225/50R18 95V
Rengaspaine
(Suositeltava jäähtyneen
renkaan rengaspaine)Edessä
230 kPa (2,3 bar)
Takana
Vanteen koko18  7J
Pyöränmuttereiden kireys103 N·m
RengaskokoT145/90D16 106M,
T145/70D18 107M
Rengaspaine
(Suositeltava jäähtyneen renkaan
rengaspaine)
420 kPa (4,2 bar)
Vanteen koko16  4T, 18  4T
Pyöränmuttereiden kireys103 N·m
