2019 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

129
2Mittaristo
C-HR_HV_OM_Europe_OM10647E2. Mittaristo
Varoitus- ja merkkivalot ..... 130
Mittarit ............................... 138
Monitoiminäyttö.................. 142
Energiamonitori/kulutusnäyttö ................... 151
OM10647FI.book Page 129 Monday, November 25, 2019 9:13 AM

1302. Mittaristo
C-HR_HV_OM_Europe_OM10647E
Varoitus- ja merkkivalot
Nopeusmittarissa käytetyt yksiköt ja jotkin merkkivalot voivat vaihdella
kohdemaan mukaan.
Mittaristossa ja keskipaneelissa sekä ulkopuolisissa taustapei-
leissä olevat varoitus- ja merkkivalot kertovat kuljettajalle auton
eri järjestelmien tilasta.

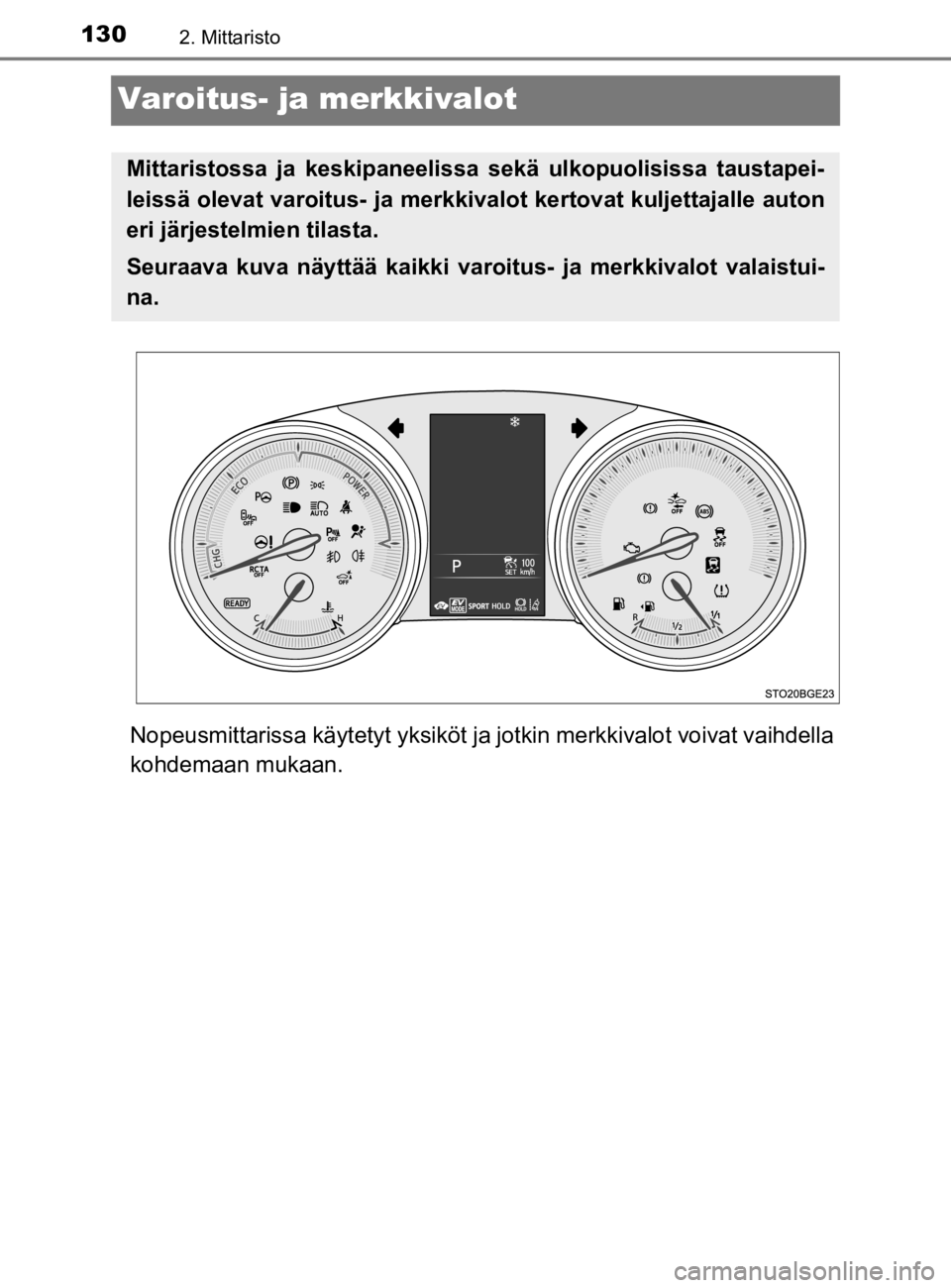

Seuraava kuva näyttää kaikki varoitus- ja merkkivalot valaistui-
na.
OM10647FI.book Page 130 Monday, November 25, 2019 9:13 AM

1312. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10647E
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
Varoitusvalot
VaroitusvalotSivut
*1Jarrujärjestelmän varoitusvalo (punainen) S. 572
*1Toimintahäiriön varoitusvaloS. 573
*1SRS-varoitusvalo S. 573
*1ABS-jarrujärjestelmän varoitusvaloS. 573
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(punainen)S. 573
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(keltainen)S. 573
*1, 2Pysäköintitutkan OFF-merkkivalo
(joissakin malleissa)
S. 574
*1, 2PKSB OFF -merkkivalo (joissakin malleissa) S. 574
*2RCTA-OFF-merkkivalo (joissakin malleissa) S. 574
*1, 3Luiston merkkivalo
S. 575
*1Jarrujärjestelmän varoitusvalo (keltainen) S. 575
OM10647FI.book Page 131 Monday, November 25, 2019 9:13 AM

1322. Mittaristo
C-HR_HV_OM_Europe_OM10647E
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Tämä valo vilkkuu toimintahäiriön merkiksi.
*3: Merkkivalo syttyy toimintahäiriön merkiksi.
*1PCS-varoitusvalo (joissakin malleissa) S. 575
*2Seisontajarrun merkkivalo S. 576
Alhaisen polttoainemäärän varoitusvalo S. 576
Kuljettajan ja etumatkustajan turvavyön muis-
tutusvaloS. 576
Takamatkustajien turvavöiden muistutusvalot
(keskipaneelissa)
S. 576
*1Rengaspaineiden varoitusvalo
S. 577
VaroitusvalotSivut
OM10647FI.book Page 132 Monday, November 25, 2019 9:13 AM

1332. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10647E
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
MerkkivalotSivut
Suuntavilkun merkkivalo S. 246
Takavalojen merkkivaloS. 255
Kaukovalojen merkkivaloS. 256
READY-merkkivalo S. 227
Etusumuvalon merkkivalo (joissakin malleissa) S. 265
Takasumuvalon merkkivaloS. 265
Automaattisten kaukovalojen merkkivalo
(joissakin malleissa)S. 261
Seisontajarrun merkkivalo
S. 247
OM10647FI.book Page 133 Monday, November 25, 2019 9:13 AM

1342. Mittaristo
C-HR_HV_OM_Europe_OM10647E
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Valo syttyy, kun järjestelmä on pois päältä.
*3: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*1, 2Pysäköintitutkan OFF-merkkivalo
(joissakin malleissa) S. 349
*1, 2PKSB OFF -merkkivalo (joissakin malleissa) S. 367
Pysäköintiavustimen (S-IPA) merkkivalo
(joissakin malleissa)
S. 392
*1, 2BSM OFF -merkkivalo (joissakin malleissa) S. 340
*1Kuolleen kulman varoittimen merkkivalo
(ulkopuolisissa taustapeileissä) (joissakin mal-
leissa)S. 340
*2RCTA OFF -merkkivalo (joissakin malleissa) S. 359
Ajonestolaitteen merkkivalo (keskipaneelissa)
S. 116,
11 9
*1, 3Luiston merkkivalo S. 431
*1, 2VSC OFF -merkkivalo S. 432
*1, 2PCS-varoitusvalo (joissakin malleissa) S. 286
*1PASSENGER AIR BAG -merkkivalo
(keskipaneelissa) (joissakin malleissa) S. 49
MerkkivalotSivut
OM10647FI.book Page 134 Monday, November 25, 2019 9:13 AM

1352. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10647E
Monitoiminäytössä esitetyt merkkivalot ja symbolit
MerkkivalotSivut
*1, 2, 3
Jarrunpitojärjestelmän toiminnan merkkivaloS. 252,
576
*1
Jarrunpitojärjestelmän valmiustilan merkkivalo S. 252
Kaistavahdin (LDA) merkkivalo (joissakin malleissa) S. 301
Nopeudenrajoittimen merkkivalo (joissakin malleissa) S. 337
Vakionopeussäätimen merkkivalo (joissakin malleissa) S. 325,
330
Vakionopeussäätimen SET-merkkivalo
(joissakin malleissa) S. 325,
330
Mukautuvan vakionopeussäätimen merkkivalo
(joissakin malleissa) S. 315
Sport-ajotilan merkkivalo S. 335
ECO MODE -merkkivalo S. 335
OM10647FI.book Page 135 Monday, November 25, 2019 9:13 AM

1362. Mittaristo
C-HR_HV_OM_Europe_OM10647E
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Valo syttyy palamaan osoittaakseen, että järjestelmä on toiminnassa.
*3: Tämä valo vilkkuu toimintahäiriön merkiksi. EV-merkkivalo
S. 106
EV-sähköajotilan merkkivalo S. 234
Nopeusrajoitusmerkki (joissakin malleissa) S. 310
Alhaisen ulkolämpötilan merkkivalo S. 138
MerkkivalotSivut
OM10647FI.book Page 136 Monday, November 25, 2019 9:13 AM
