2019 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

217
4
4-1. Ennen ajamaan lähtemistä
Ajaminen
C-HR_HV_OM_Europe_OM10647E
Lasti ja matkatavarat
Huomioi tavaroiden säilytykseen, tavarakantavuuteen ja kuor-
maan liittyvät ohjeet.
VAROITUS
n Tavarat, joita ei tule kuljettaa tavaratilassa
Seuraavat esineet voivat aiheuttaa tulipalon, jos ne sijoitetaan tavaratilaan:
l Bensiinikanisterit
l Aerosolipullot
n Tavaran sijoittamiseen liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet ajon aikana.
Muuten polkimien käyttö saattaa hankaloitua, kuljettajan näkökenttä heiken-
tyä tai esineet saattavat osua kuljettajaan tai matkustajiin ja aiheuttaa on-
nettomuuden.
l Aseta matkatavarat ja muu kuorma tavaratilaan aina kun se on mahdollis-
ta.
l Älä pinoa tavaratilaan mitään tavaroita istuinten selkänojan yläreunan ta-
son yläpuolelle.
l Jos takaistuimet taitetaan alas, pitkiä esineitä ei tule sijoittaa suoraan etu-
istuinten taakse.
l Älä aseta tavaroita tai esineitä seuraaviin paikkoihin.
• Kuljettajan jalkatilaan
• Etumatkustajan istuimelle tai takaistuimille (pinottuna)
• Hattuhyllyn päälle
• Mittariston päälle
• Kojetaulun päälle
l Kiinnitä kaikki matkustamossa olevat esineet.
l Älä koskaan anna kenenkään matkustaa tavaratilassa. Sitä ei ole suunni-
teltu matkustajia varten. Matkustajien tulee istua istuimillaan turvavyöt
kunnolla kiinnitettyinä.
n Kuorma ja sen sijoittaminen
l Älä ylikuormaa autoasi.
l Älä kuormaa autoasi niin, että paino jakautuu epätasaisesti.
Väärä painonjakauma saattaa heikentää auton ohjattavuutta ja jarrutuksen
hallintaa, josta voi olla seurauksena kuolema tai vakava loukkaantuminen.
OM10647FI.book Page 217 Monday, November 25, 2019 9:13 AM

2184-1. Ennen ajamaan lähtemistä
C-HR_HV_OM_Europe_OM10647E

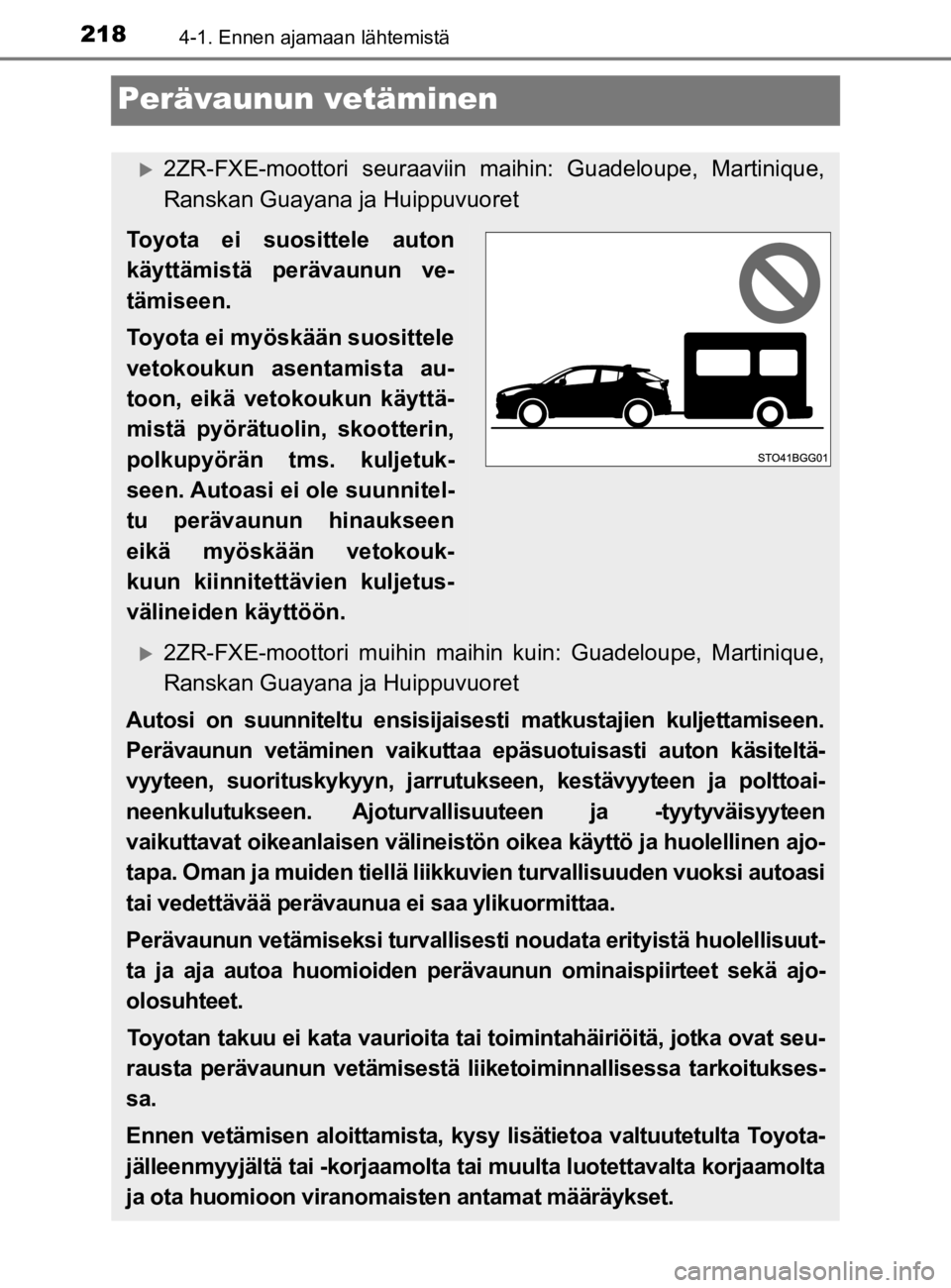

Perävaunun vetäminen
2ZR-FXE-moottori seuraaviin maihin: Guadeloupe, Martinique,
Ranskan Guayana ja Huippuvuoret
Toyota ei suosittele auton
käyttämistä perävaunun ve-
tämiseen.
Toyota ei myöskään suosittele
vetokoukun asentamista au-
toon, eikä vetokoukun käyttä-
mistä pyörätuolin, skootterin,
polkupyörän tms. kuljetuk-
seen. Autoasi ei ole suunnitel-
tu perävaunun hinaukseen
eikä myöskään vetokouk-
kuun kiinnitettävien kuljetus-
välineiden käyttöön.
2ZR-FXE-moottori muihin maihin kuin: Guadeloupe, Martinique,
Ranskan Guayana ja Huippuvuoret
Autosi on suunnitelt u ensisijaisesti matkustajien kuljettamiseen.
Perävaunun vetäminen vaikuttaa epäsuotuisasti auton käsiteltä-
vyyteen, suorituskykyyn, jarrutukse en, kestävyyteen ja polttoai-
neenkulutukseen. Ajoturvallisuuteen ja -tyytyväisyyteen
vaikuttavat oikeanlaisen välineistön oikea käyttö ja huolellinen ajo-
tapa. Oman ja muiden tiellä liikkuvi en turvallisuuden vuoksi autoasi
tai vedettävää perävaunua ei saa ylikuormittaa.
Perävaunun vetämiseksi turvallisesti noudata erityistä huolellisuut-
ta ja aja autoa huomioiden perävaunun ominaispiirteet sekä ajo-
olosuhteet.
Toyotan takuu ei kata vaurioita tai toimintahäiriöitä, jotka ovat seu-
rausta perävaunun vetämisestä liiketoiminnallisessa tarkoitukses-
sa.
Ennen vetämisen aloittamista, kysy lisätietoa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muulta luotettavalta korjaamolta
ja ota huomioon viranomaisten antamat määräykset.
OM10647FI.book Page 218 Monday, November 25, 2019 9:13 AM

2194-1. Ennen ajamaan lähtemistä
4
Ajaminen
C-HR_HV_OM_Europe_OM10647E
uPainorajoitukset
Ennen vetämisen aloittamista tarkista auton suurin sallittu perävau-
numassa, kokonaismassa, suurin sallittu akselimassa ja suurin sal-
littu vetoaisan kuormitus. ( S. 646)
uVetokoukku
Toyota suosittelee käyttämään Toyota-vetokoukkua autossasi.
Myös muita vastaavanlaatuisia tuotteita voidaan käyttää.
Ajoneuvoissa, joissa vetolaite estää jonkin valaisimen tai rekisteri-
kilven näkymisen, on huomioitava seuraavaa:
l Älä käytä vetolaitteita, joita ei voida helposti irrottaa tai niiden
asentoa vaihtaa.
l Vetolaitteet on poistettava tai niiden asentoa on vaihdettava, kun
niitä ei käytetä.
nPerävaunun kokonaismassa ja suurin sallittu vetoaisan kuor-
mitus
Perävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää
suurinta sallittua perävaunu-
massaa. Tämän massan ylittä-
minen on vaarallista. ( S. 646)
Perävaunua vetäessäsi käytä
kitkavetopäätä heijauksen vä-
hentämiseksi.
Suurin sallittu vetoaisan
kuormitus
Perävaunun kuorma tulee olla jaettuna siten, että aisakuormitus on
enemmän kuin 4 % suurimmasta sallitusta perävaunumassasta tai yli 25
kg. Älä ylitä ilmoitettua suurinta sallittua aisakuormitusta. ( S. 646)
Perävaunun kuormaamiseen liittyviä ohjeita
OM10647FI.book Page 219 Monday, November 25, 2019 9:13 AM

2204-1. Ennen ajamaan lähtemistä
C-HR_HV_OM_Europe_OM10647En
Valmistajan kilpi
Kokonaismassa
Auton omamassan, kuljettajan, matkustajien, matkatavaroiden, veto-
koukun ja aisapainon yhteenlaskettu massa ei saa ylittää kokonaismas-
saa yli 100 kg:lla. Tämän massan ylittäminen on vaarallista.
Suurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua taka-akselimassaa yli
15 %:lla. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että moot-
torin teho ja vetokyky alenevat korkealla ajettaessa.
Ty y p p i ATy y p p i B
VAROITUS
n Jos kokonaismassan ja suurimma n sallitun akselimassan rajoitukset
ylitetään
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, jonka seurauksena voi olla kuolema tai vakavat henkilövahingot.
l Lisää rengaspainetta 20,0 kPa (0,2 bar) suositeltuun rengaspaineen ar-
voon. (S. 656)
l Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäes-
sä perävaunua Suomessa on 80 km/h.
OM10647FI.book Page 220 Monday, November 25, 2019 9:13 AM

2214-1. Ennen ajamaan lähtemistä
4
Ajaminen
C-HR_HV_OM_Europe_OM10647E
519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
44 mm
Vetokoukun kiinnityspisteet ja tärkeimmät mitat.
OM10647FI.book Page 221 Monday, November 25, 2019 9:13 AM

2224-1. Ennen ajamaan lähtemistä
C-HR_HV_OM_Europe_OM10647E
nTietoa renkaista
lPerävaunua vedettäessä lisää rengaspainetta 20,0 kPa (0,2 bar) suositel-
tuun arvoon. ( S. 656)
l Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
n Perävaunun valot
Ota yhteyttä valtuutettuun jälleenmyyjään tai -korjaamoon tai muuhun am-
mattitaitoiseen ja hyvin varustettuun korjaamoon asennettaessa perävaunun
valoja, koska vääränlainen asennus voi vahingoittaa auton valoja. Huomioi
paikallinen lainsäädäntö asennettaessa perävaunun valoja.
n Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu voimansiirtoon liittyviä
osia, ei vedetä perävaunua ensimmäisten 800 km aikana.
n Turvallisuustarkastukset ennen perävaunun vetämistä
l Tarkista, että vetokoukun/-laitteiston maksimikuormitusta ei ylitetä. Huomioi,
että perävaunun vetokytkimen paino lisätään autolle kohdistuvaan kuor-
maan. Varmista myös, että autoon kohdistuva kokonaiskuorma on painora-
joitusten rajoissa. ( S. 219)
l Varmista, että perävaunu on turvallisesti kuormattu.
l Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit. Säädä pidemmillä varsilla varuste-
tut lisäpeilit kummallekin puolelle autoa niin, että liikenne auton takana nä-
kyy mahdollisimman hyvin.
n Huolto
lJos autoa käytetään perävaunun vetämiseen, auto tulee huoltaa tavallista
useammin normaaliajoon verrattuna suuremman kuormituksen takia.
l Tarkista kaikkien vetolaitteistoon liittyvien pulttien kireys ajettuasi noin
1 000 km.
OM10647FI.book Page 222 Monday, November 25, 2019 9:13 AM

2234-1. Ennen ajamaan lähtemistä
4
Ajaminen
C-HR_HV_OM_Europe_OM10647En
Jos perävaunu heijaa
Yksi tai useampi syy (sivutuuli, autojen ohitukset, epätasainen tienpinta jne.)
voi vaikuttaa auton ja perävaunun hallittavuuteen huonontavasti ja aiheuttaa
epävakautta.
lJos havaitset perävaunun heijaamista:
• Tartu tiukasti ohjauspyörään. Ohjaa suoraan eteenpäin.
Älä yritä hallita perävaunun heijausta ohjauspyörää kääntämällä.
• Aloita jalan nostaminen kaasupolkimelta välittömästi mutta hyvin hitaasti alentaaksesi nopeutta.
Älä lisää nopeutta. Älä käytä jarrupoljinta.
Jos et tee äärimmäisiä korjausliikkeitä ohjauksella tai jarrulla, autosi ja perä-
vaunun liikkeen tulisi vakautua (jos tämä ei onnistu, perävaunun huomioiva
ajonvakautusjärjestelmä voi myös auttaa auton ja perävaunun liikkeen va-
kauttamisessa.).
l Kun perävaunun heijaaminen on lakannut:
• Pysäytä turvalliseen paikkaan. Pyydä kaikki matkustajat ulos aut\
osta.
• Tarkasta auton ja perävaunun renkaat.
• Tarkasta perävaunun kuormaus.
Varmistu, ettei kuorma ole siirtynyt.
Varmista, että aisakuorma on sopiva, jos mahdollista.
• Tarkasta auton kuormaus. Varmistu, ettei auto ole ylikuormitettu sen jälkeen kun matkustajat ovat
autossa.
Jos et havaitse mitään ongelmia, on nopeus jossa heijaamista ilmen\
i liian
suuri tälle auton ja perävaunun yhdistelmälle. Aja alhaisemmalla nopeudella
estääksesi epävakauden. Muista, että auton ja perävaunun yhdistelmän hei-
jaaminen lisääntyy nopeuden kasvaessa.
HUOMAA
nJos takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vas-
taava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia.
Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa ve-
tolaitteiston teräsosien kanssa.
OM10647FI.book Page 223 Monday, November 25, 2019 9:13 AM

2244-1. Ennen ajamaan lähtemistä
C-HR_HV_OM_Europe_OM10647E
Autosi käsiteltävyys muuttuu, kun sillä vedetään perävaunua. Vält-
tääksesi onnettomuuden, kuoleman tai vakavan loukkaantumisen pi-
dä seuraavat seikat mielessäsi perävaunua vedettäessä:
nPerävaunun ja valojen kytkentöjen tarkistaminen
Ennen ajamaan lähtemistä ja ajettuasi jonkin matkaa pysäytä auto
ja tarkista, toimivatko perävaunun valot.
nHarjoittele ajamista perävaunun kanssa
l Harjoittele perävaunulla kääntymis tä, pysähtymistä ja perutta-
mista alueella, jossa ei ole muuta liikennettä.
l Kun peruutat perävaunun kanssa, pi dä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimp änä. Käännä ohjauspyörää myö-
täpäivään kääntääksesi perävaunua vasemmalle ja vastapäi-
vään kääntääksesi sitä oikeal le. Käännä ohjauspyörää vähän
kerrallaan ohjausvirheen välttämiseksi. Anna jonkun opastaa si-
nua peruuttaessasi, onnet tomuuden välttämiseksi.
nLisää välimatkaa edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada renkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
nNopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon kä ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
nHuomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä kaarteen sisälaitaa kuin
auton pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisä-
puolelle.
Ohjeita
