2019 Peugeot 508 Užívateľská príručka (in Slovak)

175

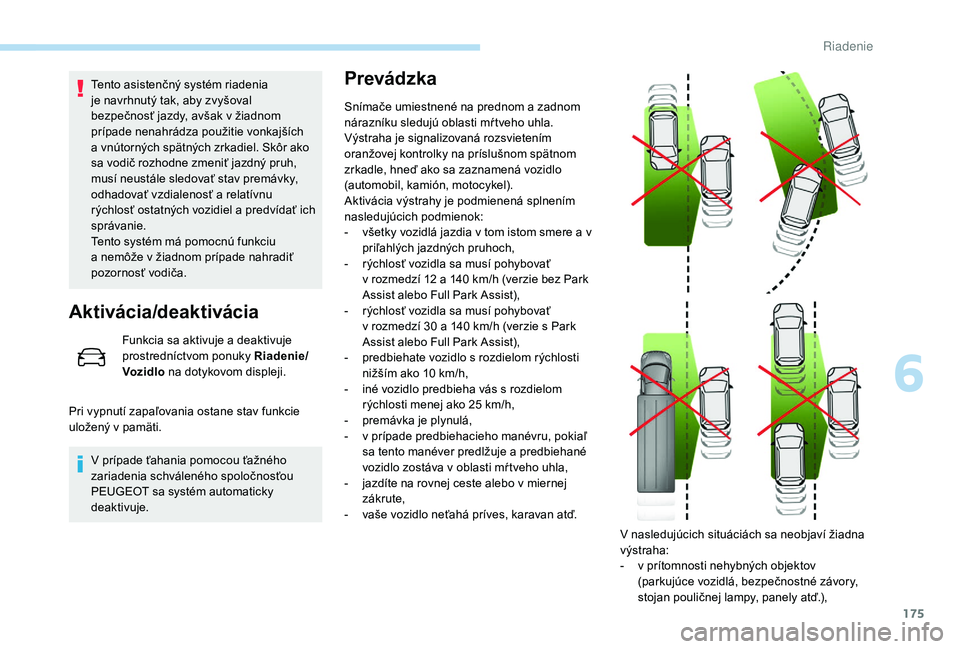

Tento asistenčný systém riadenia
je navrhnutý tak, aby zvyšoval
bezpečnosť jazdy, avšak v žiadnom
prípade nenahrádza použitie vonkajších
a
vnútorných spätných zrkadiel. Skôr ako
sa vodič rozhodne zmeniť jazdný pruh,
musí neustále sledovať stav premávky,
odhadovať vzdialenosť a
relatívnu
rýchlosť ostatných vozidiel a
predvídať ich
správanie.
Tento systém má pomocnú funkciu
a
nemôže v žiadnom prípade nahradiť
pozornosť vodiča.
Aktivácia/deaktivácia
Funkcia sa aktivuje a deaktivuje
prostredníctvom ponuky Riadenie/
Voz idlo na dotykovom displeji.
Pri vypnutí zapaľovania ostane stav funkcie
uložený v pamäti. V

prípade ťahania pomocou ťažného
zariadenia schváleného spoločnosťou
PEUGEOT sa systém automaticky
deaktivuje.
Prevádzka
Snímače umiestnené na prednom a zadnom
n árazníku sledujú oblasti mŕ tveho uhla.
Výstraha je signalizovaná rozsvietením
oranžovej kontrolky na príslušnom spätnom
zrkadle, hneď ako sa zaznamená vozidlo
(automobil, kamión, motocykel).
Aktivácia výstrahy je podmienená splnením
nasledujúcich podmienok:
-

v
šetky vozidlá jazdia v tom istom smere a v
priľahlých jazdných pruhoch,
-

r
ýchlosť vozidla sa musí pohybovať
v
rozmedzí 12 a 140 km/h (verzie bez Park
Assist alebo Full Park Assist),
-

r
ýchlosť vozidla sa musí pohybovať
v
rozmedzí 30 a 140 km/h (verzie s Park
Assist alebo Full Park Assist),
-

p
redbiehate vozidlo s rozdielom rýchlosti
nižším ako 10
km/h,
-

i
né vozidlo predbieha vás s rozdielom
rýchlosti menej ako 25
km/h,
-

p
remávka je plynulá,
-

v
prípade predbiehacieho manévru, pokiaľ
sa tento manéver predlžuje a
predbiehané
vozidlo zostáva v
oblasti mŕ tveho uhla,
-

j
azdíte na rovnej ceste alebo v miernej
zákrute,
-

v
aše vozidlo neťahá príves, karavan atď. V
nasledujúcich situáciách sa neobjaví žiadna
výstraha:
-

v p
rítomnosti nehybných objektov
(parkujúce vozidlá, bezpečnostné závory,
stojan pouličnej lampy, panely atď.),
6
R

176
Porucha činnosti

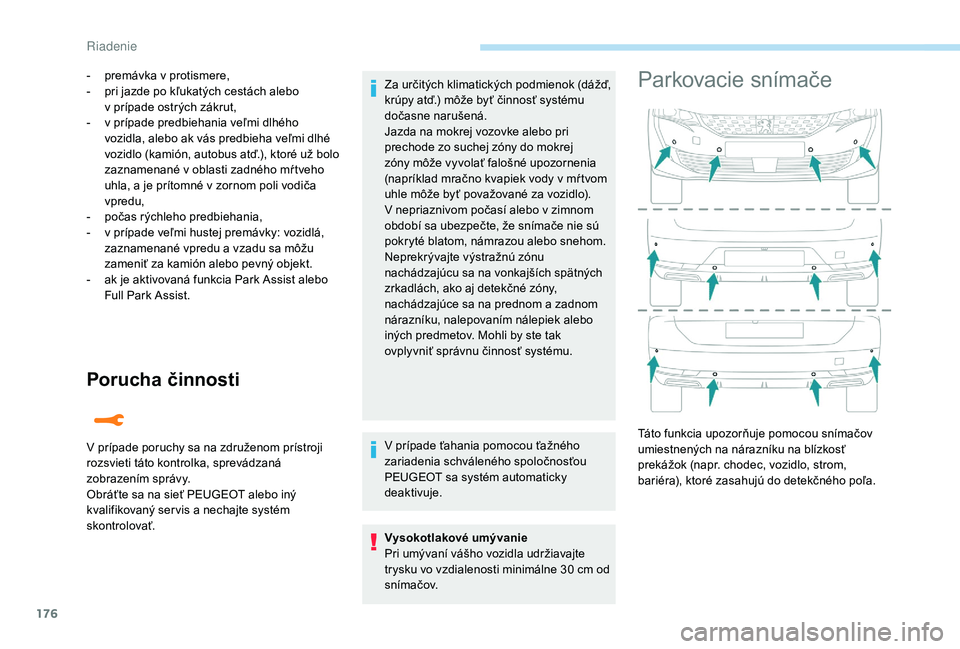

- premávka v protismere,
- p ri jazde po kľukatých cestách alebo
v
prípade ostrých zákrut,
-

v
prípade predbiehania veľmi dlhého
vozidla, alebo ak vás predbieha veľmi dlhé
vozidlo (kamión, autobus atď.), ktoré už bolo
zaznamenané v
oblasti zadného mŕ tveho
uhla, a
je prítomné v zornom poli vodiča
vpredu,
-

p
očas rýchleho predbiehania,
-

v p
rípade veľmi hustej premávky: vozidlá,
zaznamenané vpredu a vzadu sa môžu
zameniť za kamión alebo pevný objekt.
-

a
k je aktivovaná funkcia Park Assist alebo
Full Park Assist.
V prípade poruchy sa na združenom prístroji
rozsvieti táto kontrolka, sprevádzaná
zobrazením správy.
Obráťte sa na sieť PEUGEOT alebo iný
kvalifikovaný ser vis a nechajte systém
skontrolovať. Za určitých klimatických podmienok (dážď,
krúpy atď.) môže byť činnosť systému
dočasne narušená.
Jazda na mokrej vozovke alebo pri
prechode zo suchej zóny do mokrej
zóny môže vyvolať falošné upozornenia
(napríklad mračno kvapiek vody v mŕ tvom
uhle môže byť považované za vozidlo).
V nepriaznivom počasí alebo v zimnom
období sa ubezpečte, že snímače nie sú
pokryté blatom, námrazou alebo snehom.
Neprekrývajte výstražnú zónu
nachádzajúcu sa na vonkajších spätných
zrkadlách, ako aj detekčné zóny,
nachádzajúce sa na prednom a
zadnom
nárazníku, nalepovaním nálepiek alebo
iných predmetov. Mohli by ste tak
ovplyvniť správnu činnosť systému.
V
prípade ťahania pomocou ťažného
zariadenia schváleného spoločnosťou
PEUGEOT sa systém automaticky
deaktivuje.
Vysokotlakové umývanie
Pri umývaní vášho vozidla udržiavajte
trysku vo vzdialenosti minimálne 30 cm od
s ním a č ov.Parkovacie snímače
Táto funkcia upozorňuje pomocou snímačov
umiestnených na nárazníku na blízkosť
prekážok (napr. chodec, vozidlo, strom,
bariéra), ktoré zasahujú do detekčného poľa.
R

177

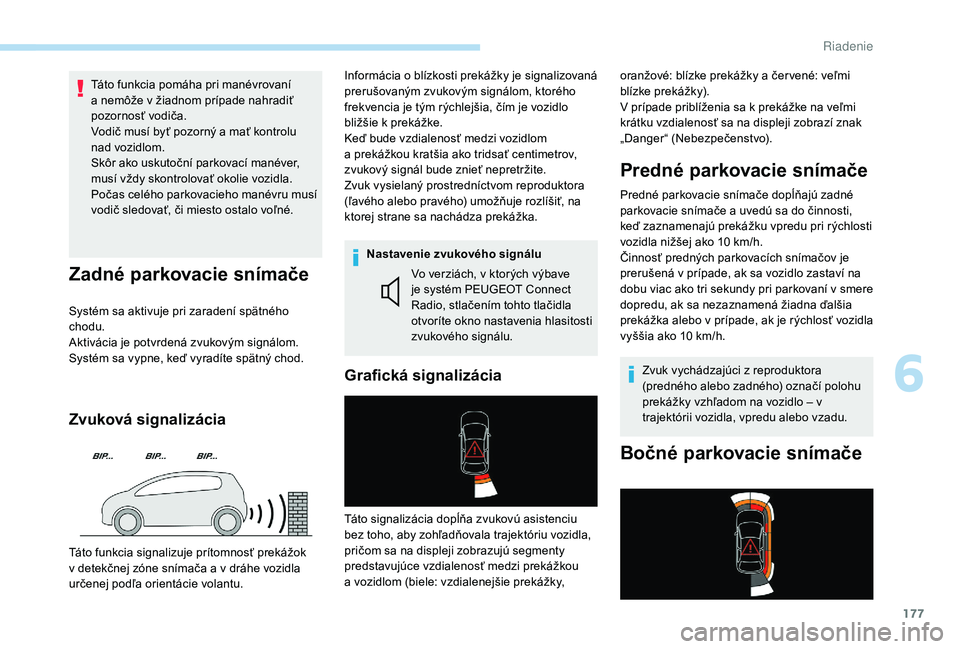

Táto funkcia pomáha pri manévrovaní
a nemôže v žiadnom prípade nahradiť
pozornosť vodiča.
Vodič musí byť pozorný a mať kontrolu
nad vozidlom.
Skôr ako uskutoční parkovací manéver,
musí vždy skontrolovať okolie vozidla.
Počas celého parkovacieho manévru musí
vodič sledovať, či miesto ostalo voľné.
Zadné parkovacie snímače
Systém sa aktivuje pri zaradení spätného
chodu.
Aktivácia je potvrdená zvukovým signálom.
Systém sa vypne, keď vyradíte spätný chod.
Zvuková signalizácia
Informácia o blízkosti prekážky je signalizovaná
prerušovaným zvukovým signálom, ktorého
frekvencia je tým rýchlejšia, čím je vozidlo
bližšie k prekážke.
Keď bude vzdialenosť medzi vozidlom
a prekážkou kratšia ako tridsať centimetrov,
zvukový signál bude znieť nepretržite.
Zvuk vysielaný prostredníctvom reproduktora
(ľavého alebo pravého) umožňuje rozlíšiť, na
ktorej strane sa nachádza prekážka.
Nastavenie zvukového signálu Vo verziách, v ktorých výbave
je systém PEUGEOT Connect
Radio, stlačením tohto tlačidla
otvoríte okno nastavenia hlasitosti
zvukového signálu. oranžové: blízke prekážky a čer vené: veľmi
blízke prekážky).
V prípade priblíženia sa k prekážke na veľmi
krátku vzdialenosť sa na displeji zobrazí znak
„Danger“ (Nebezpečenstvo).
Predné parkovacie snímače
Predné parkovacie snímače dopĺňajú zadné
parkovacie snímače a uvedú sa do činnosti,
keď zaznamenajú prekážku vpredu pri rýchlosti
vozidla nižšej ako 10 km/h.
Činnosť predných parkovacích snímačov je
prerušená v prípade, ak sa vozidlo zastaví na
dobu viac ako tri sekundy pri parkovaní v smere
dopredu, ak sa nezaznamená žiadna ďalšia
prekážka alebo v prípade, ak je rýchlosť vozidla
vyššia ako 10 km/h.
Zvuk vychádzajúci z reproduktora
(predného alebo zadného) označí polohu
prekážky vzhľadom na vozidlo – v
trajektórii vozidla, vpredu alebo vzadu.
Bočné parkovacie snímače
Grafická signalizácia
Táto funkcia signalizuje prítomnosť prekážok
v detekčnej zóne snímača a v dráhe vozidla
určenej podľa orientácie volantu. Táto signalizácia dopĺňa zvukovú asistenciu
bez toho, aby zohľadňovala trajektóriu vozidla,
pričom sa na displeji zobrazujú segmenty
predstavujúce vzdialenosť medzi prekážkou
a vozidlom (biele: vzdialenejšie prekážky,
6
R

178
Pomocou štyroch ďalších snímačov
nachádzajúcich sa na bočných stranách
predného a zadného nárazníka systém
zaznamenáva polohu pevných prekážok počas
manévru a signalizuje ich, keď sa nachádzajú
pri bočných stranách vozidla.Správne sú signalizované len pevné
prekážky. Pohybujúce sa prekážky
detegované na začiatku manévru môžu
byť signalizované chybne a pohybujúce
sa prekážky, ktoré sa nachádzajú na
stranách vozidla a ktoré neboli predtým
zaznamenané, nebudú signalizované.
Deaktivácia/aktivácia
Funkcia sa deaktivuje a aktivuje
prostredníctvom ponuky Riadenie/
Voz idlo na dotykovom displeji.
Pri vypnutí zapaľovania zostáva stav funkcie
uložený v pamäti. Systém zadných parkovacích snímačov
sa automaticky deaktivuje po pripojení
prívesu alebo nosiča bicyklov na ťažné
zariadenie nainštalované v súlade s
odporúčaniami výrobcu.
V tomto prípade sa vzadu na obraze
vozidla zobrazuje obrys prívesu.
Parkovacie snímače sa deaktivujú počas fázy
merania miesta funkcií Park Assist a Full Park
Assist.
Ďalšie informácie o Park Assist alebo funkcii
Full Park Assist nájdete v príslušnej kapitole.
Prevádzkové obmedzenia
- Určité prekážky, ktoré sa nachádzajú v mŕ tvych uhloch snímačov, nemusia
byť detegované alebo nemusia byť viac
detegované počas manévru.
-

Č
innosť snímačov môžu narúšať zvuky,
ktoré vydávajú hlučné vozidlá a stroje (napr.
kamión, zbíjačka atď.).
-

N
iektoré materiály (textílie) absorbujú
zvukové vlny: chodci nemusia byť
zaznamenaní.
-

Č
innosť snímačov môže narúšať aj
nahromadený sneh alebo napadané lístie
na povrchu vozovky.
Odporúčania pri údržbe
V nepriaznivom počasí alebo v zimnom
o bdobí sa ubezpečte, že snímače nie
sú pokryté blatom, námrazou alebo
snehom. Po zaradení spätného chodu vás
zvukový signál (dlhé pípnutie) upozorní na
prípadné znečistenie snímačov.
Vysokotlakové umývanie
Pri umývaní vášho vozidla udržiavajte
trysku vo vzdialenosti minimálne 30 cm od
s ním a č ov.
-

N
áraz spredu alebo zozadu môže narušiť
nastavenia snímačov, čo systém nie vždy
deteguje: merania vzdialeností môžu byť
nesprávne.
-

S
klon vozidla s naloženým batožinovým
priestorom môže narušiť meranie
vzdialenosti.
-

S
nímače môžu byť ovplyvnené
nepriaznivými poveternostnými
podmienkami (hustý dážď, hustá hmla,
sneženie atď.).
R

179

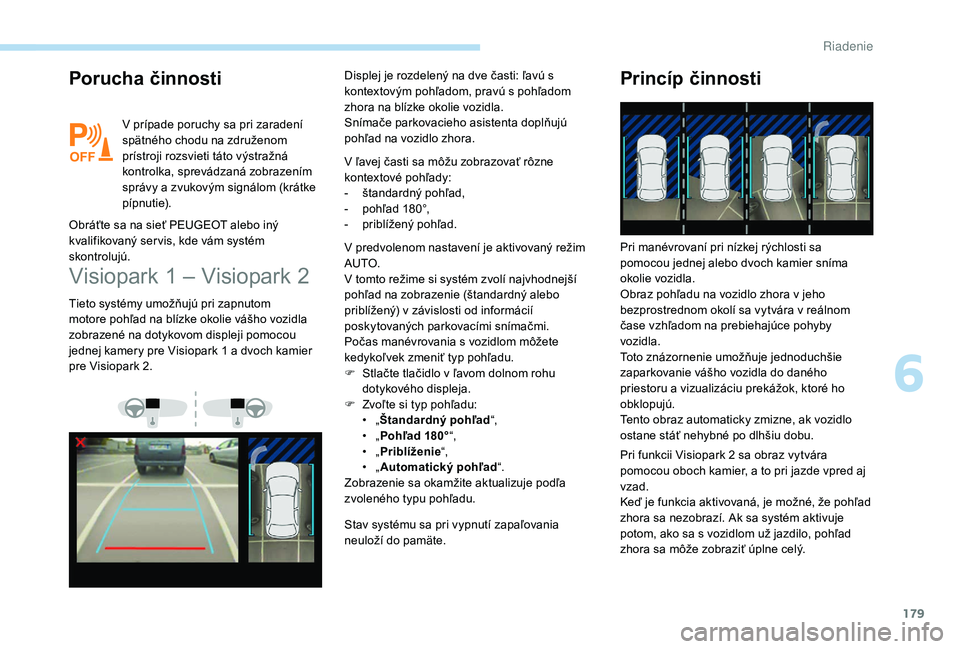

Porucha činnosti
V prípade poruchy sa pri zaradení
s pätného chodu na združenom
prístroji rozsvieti táto výstražná
kontrolka, sprevádzaná zobrazením
správy a
zvukovým signálom (krátke
pípnutie).
Obráťte sa na sieť PEUGEOT alebo iný
kvalifikovaný ser vis, kde vám systém
skontrolujú.
Visiopark 1 – Visiopark 2
V ľavej časti sa môžu zobrazovať rôzne
kontextové pohľady:
-

š
tandardný pohľad,
-

p
ohľad 180°,
-

p
riblížený pohľad.
Tieto systémy umožňujú pri zapnutom
motore pohľad na blízke okolie vášho vozidla
zobrazené na dotykovom displeji pomocou
jednej kamery pre Visiopark 1 a dvoch kamier
pre Visiopark 2. Displej je rozdelený na dve časti: ľavú s
kontextovým pohľadom, pravú s pohľadom
zhora na blízke okolie vozidla.
Snímače parkovacieho asistenta doplňujú
pohľad na vozidlo zhora.
V predvolenom nastavení je aktivovaný režim
AUTO.
V tomto režime si systém zvolí najvhodnejší
pohľad na zobrazenie (štandardný alebo
priblížený) v závislosti od informácií
poskytovaných parkovacími snímačmi.
Počas manévrovania s vozidlom môžete
kedykoľvek zmeniť typ pohľadu.
F

S
tlačte tlačidlo v ľavom dolnom rohu
dotykového displeja.
F

Z
voľte si typ pohľadu:
•

„Š

tandardný pohľad “,
•

„P

ohľad 180° “,
•

„P

riblíženie “,
•

„A

utomatický pohľad “.
Zobrazenie sa okamžite aktualizuje podľa
zvoleného typu pohľadu.
Stav systému sa pri vypnutí zapaľovania
neuloží do pamäte.
Princíp činnosti
Pri funkcii Visiopark 2 sa obraz vytvára
pomocou oboch kamier, a to pri jazde vpred aj
vzad.
Keď je funkcia aktivovaná, je možné, že pohľad
zhora sa nezobrazí. Ak sa systém aktivuje
potom, ako sa s vozidlom už jazdilo, pohľad
zhora sa môže zobraziť úplne celý. Pri manévrovaní pri nízkej rýchlosti sa
pomocou jednej alebo dvoch kamier sníma
okolie vozidla.
Obraz pohľadu na vozidlo zhora v jeho
bezprostrednom okolí sa vytvára v reálnom
čase vzhľadom na prebiehajúce pohyby
vozidla.
Toto znázornenie umožňuje jednoduchšie
zaparkovanie vášho vozidla do daného
priestoru a vizualizáciu prekážok, ktoré ho
obklopujú.
Tento obraz automaticky zmizne, ak vozidlo
ostane stáť nehybné po dlhšiu dobu.
6
R

180

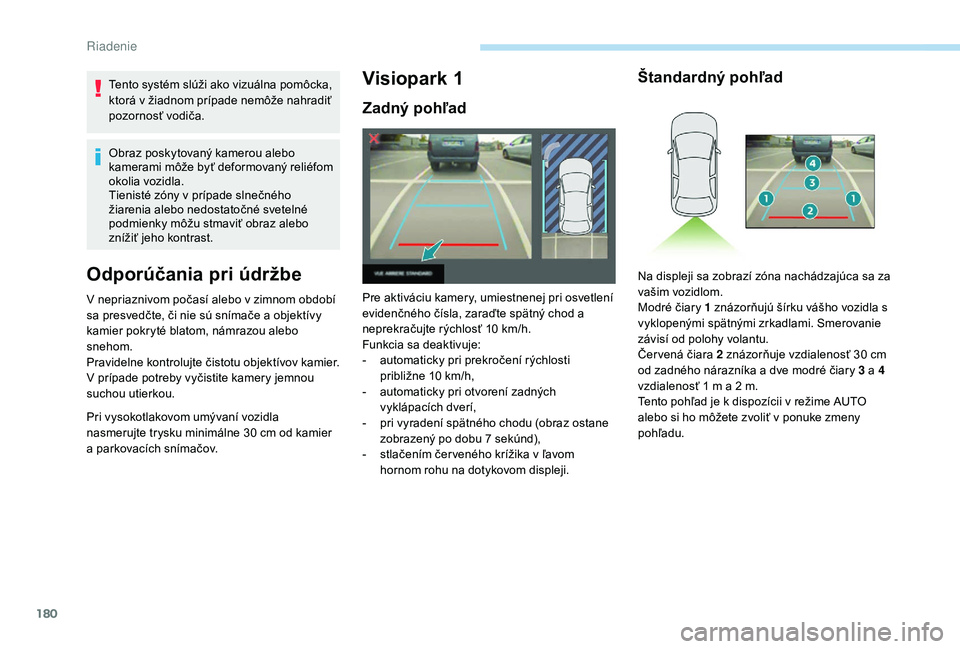

Tento systém slúži ako vizuálna pomôcka,
ktorá v žiadnom prípade nemôže nahradiť
pozornosť vodiča.
Obraz poskytovaný kamerou alebo
kamerami môže byť deformovaný reliéfom
okolia vozidla.
Tienisté zóny v prípade slnečného
žiarenia alebo nedostatočné svetelné
podmienky môžu stmaviť obraz alebo
znížiť jeho kontrast.
Odporúčania pri údržbe
V nepriaznivom počasí alebo v zimnom období
sa presvedčte, či nie sú snímače a objektívy
kamier pokryté blatom, námrazou alebo
snehom.
Pravidelne kontrolujte čistotu objektívov kamier.
V prípade potreby vyčistite kamery jemnou
suchou utierkou.
Pri vysokotlakovom umývaní vozidla
nasmerujte trysku minimálne 30
cm od kamier
a
parkovacích snímačov.
Visiopark 1
Zadný pohľad
Pre aktiváciu kamery, umiestnenej pri osvetlení
evidenčného čísla, zaraďte spätný chod a
neprekračujte rýchlosť 10 km/h.
Funkcia sa deaktivuje:
-
a
utomaticky pri prekročení rýchlosti
približne 10
km/h,
-

a
utomaticky pri otvorení zadných
vyklápacích dverí,
-

p
ri vyradení spätného chodu (obraz ostane
zobrazený po dobu 7 sekúnd),
-

s
tlačením čer veného krížika v ľavom
hornom rohu na dotykovom displeji.
Štandardný pohľad
Na displeji sa zobrazí zóna nachádzajúca sa za
vašim vozidlom.
Modré čiary 1 znázorňujú šírku vášho vozidla s
vyklopenými spätnými zrkadlami. Smerovanie
závisí od polohy volantu.
Čer vená čiara 2 znázorňuje vzdialenosť 30 cm
od zadného nárazníka a dve modré čiary 3 a 4
vzdialenosť 1 m a 2 m.
Tento pohľad je k dispozícii v režime AUTO
alebo si ho môžete zvoliť v ponuke zmeny
pohľadu.
Riadenie

181

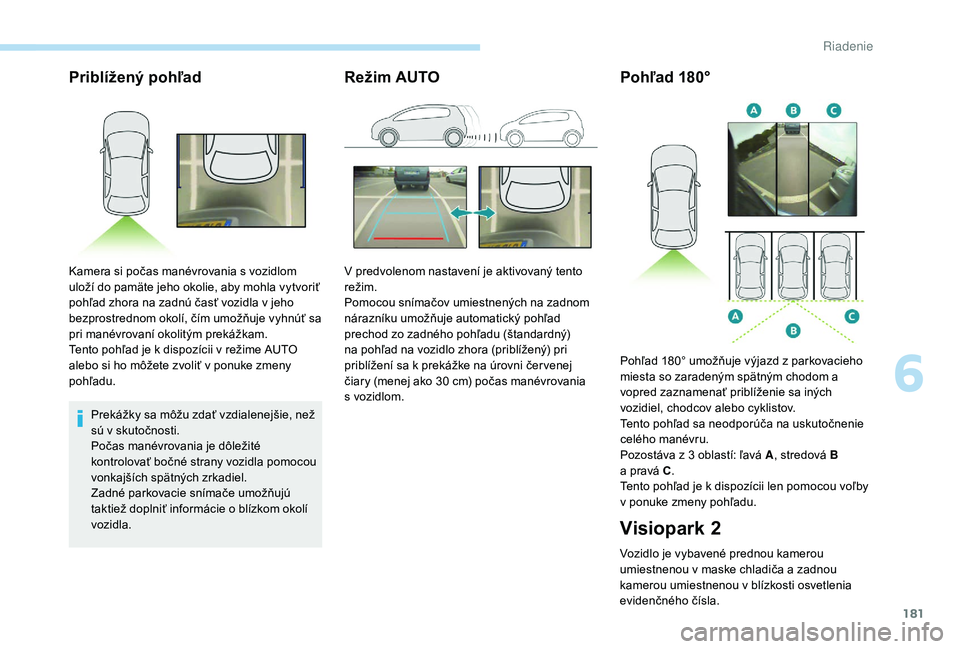

Priblížený pohľad
Prekážky sa môžu zdať vzdialenejšie, než
sú v skutočnosti.
Počas manévrovania je dôležité
kontrolovať bočné strany vozidla pomocou
vonkajších spätných zrkadiel.
Zadné parkovacie snímače umožňujú
taktiež doplniť informácie o blízkom okolí
vozidla.
Režim AUTO
Kamera si počas manévrovania s vozidlom
uloží do pamäte jeho okolie, aby mohla vytvoriť
pohľad zhora na zadnú časť vozidla v jeho
bezprostrednom okolí, čím umožňuje vyhnúť sa
pri manévrovaní okolitým prekážkam.
Tento pohľad je k dispozícii v režime AUTO
alebo si ho môžete zvoliť v ponuke zmeny
pohľadu.V predvolenom nastavení je aktivovaný tento
režim.
Pomocou snímačov umiestnených na zadnom
nárazníku umožňuje automatický pohľad
prechod zo zadného pohľadu (štandardný)
na pohľad na vozidlo zhora (priblížený) pri
priblížení sa k prekážke na úrovni čer venej
čiary (menej ako 30
cm) počas manévrovania
s vozidlom.
Pohľad 180°
Visiopark 2
Vozidlo je vybavené prednou kamerou
umiestnenou v maske chladiča a zadnou
kamerou umiestnenou v blízkosti osvetlenia
evidenčného čísla. Pohľad 180° umožňuje výjazd z parkovacieho
miesta so zaradeným spätným chodom a
vopred zaznamenať priblíženie sa iných
vozidiel, chodcov alebo cyklistov.
Tento pohľad sa neodporúča na uskutočnenie
celého manévru.
Pozostáva z
3 oblastí: ľavá A
, stredová B
a pravá C
.
Tento pohľad je k dispozícii len pomocou voľby
v ponuke zmeny pohľadu.
6
Riadenie

182

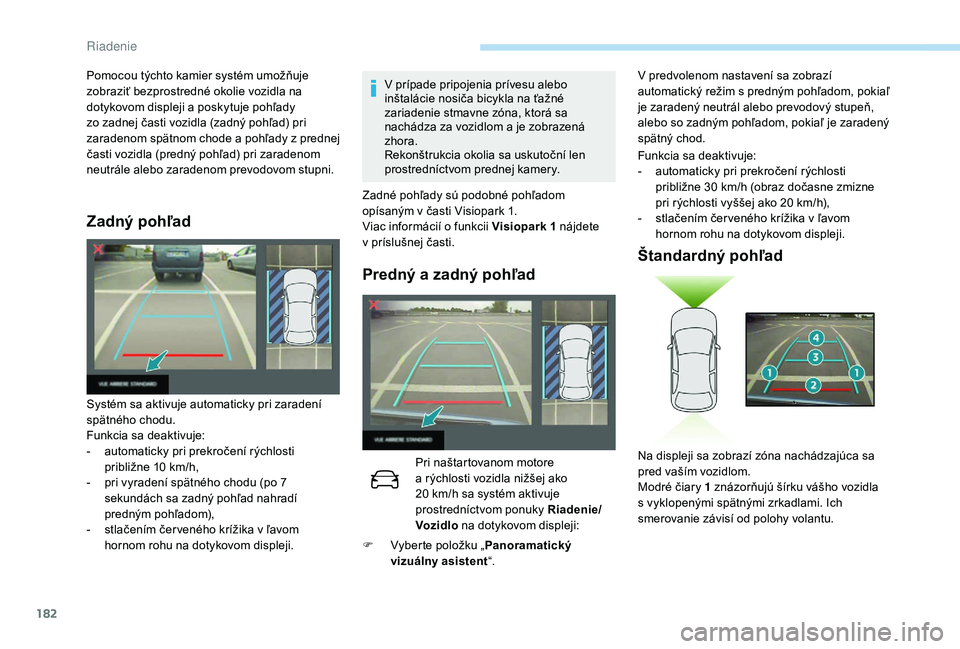

Zadný pohľad
V prípade pripojenia prívesu alebo
inštalácie nosiča bicykla na ťažné
zariadenie stmavne zóna, ktorá sa
nachádza za vozidlom a je zobrazená
zhora.
Rekonštrukcia okolia sa uskutoční len
prostredníctvom prednej kamery.
Systém sa aktivuje automaticky pri zaradení
spätného chodu.
Funkcia sa deaktivuje:
-

a

utomaticky pri prekročení rýchlosti
približne 10 km/h,
-

p

ri vyradení spätného chodu (po 7
sekundách sa zadný pohľad nahradí
predným pohľadom),
-

s

tlačením čer veného krížika v

ľavom
hornom rohu na dotykovom displeji. Zadné pohľady sú podobné pohľadom
opísaným v časti Visiopark 1.
Viac informácií o
funkcii Visiopark 1 nájdete
v

príslušnej časti.
Predný a zadný pohľad
Pri naštartovanom motore
a rýchlosti vozidla nižšej ako
20
km/h sa systém aktivuje
prostredníctvom ponuky Riadenie/
Voz idlo na dotykovom displeji:
Pomocou týchto kamier systém umožňuje
zobraziť bezprostredné okolie vozidla na
dotykovom displeji a poskytuje pohľady
zo zadnej časti vozidla (zadný pohľad) pri
zaradenom spätnom chode a pohľady z prednej
časti vozidla (predný pohľad) pri zaradenom
neutrále alebo zaradenom prevodovom stupni.
F

V

yberte položku „ Panoramatický
vizuálny asistent “. Funkcia sa deaktivuje:
-

a
utomaticky pri prekročení rýchlosti
približne 30 km/h (obraz dočasne zmizne
pri rýchlosti vyššej ako 20 km/h),
-
s
tlačením čer veného krížika v ľavom
hornom rohu na dotykovom displeji.
Štandardný pohľad
Na displeji sa zobrazí zóna nachádzajúca sa
pred vaším vozidlom.
Modré čiary 1 znázorňujú šírku vášho vozidla
s vyklopenými spätnými zrkadlami. Ich
smerovanie závisí od polohy volantu.
V predvolenom nastavení sa zobrazí
automatický režim s predným pohľadom, pokiaľ
je zaradený neutrál alebo prevodový stupeň,
alebo so zadným pohľadom, pokiaľ je zaradený
spätný chod.
Riadenie
