Предохранители

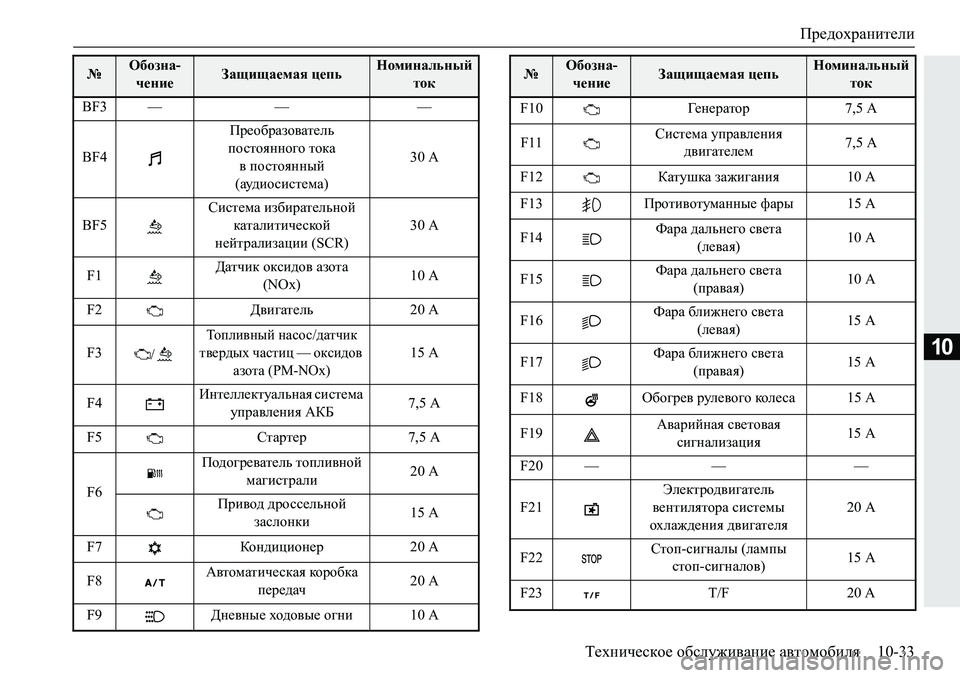

Техническое обслуживание автомобиля 10-33
10
%)

Предохранители
10-34 Техническое обслуживание автомобиля
10* Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А, 10 А и 15 А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 А: наружные зеркала заднего вида.
10 А: цепи дополнительного оборудования.
15 А: прикуриватель.
После установки запасных предохранителей при первой возмож-
ности замените их предохранителями требуемого номинала.
E01008100366

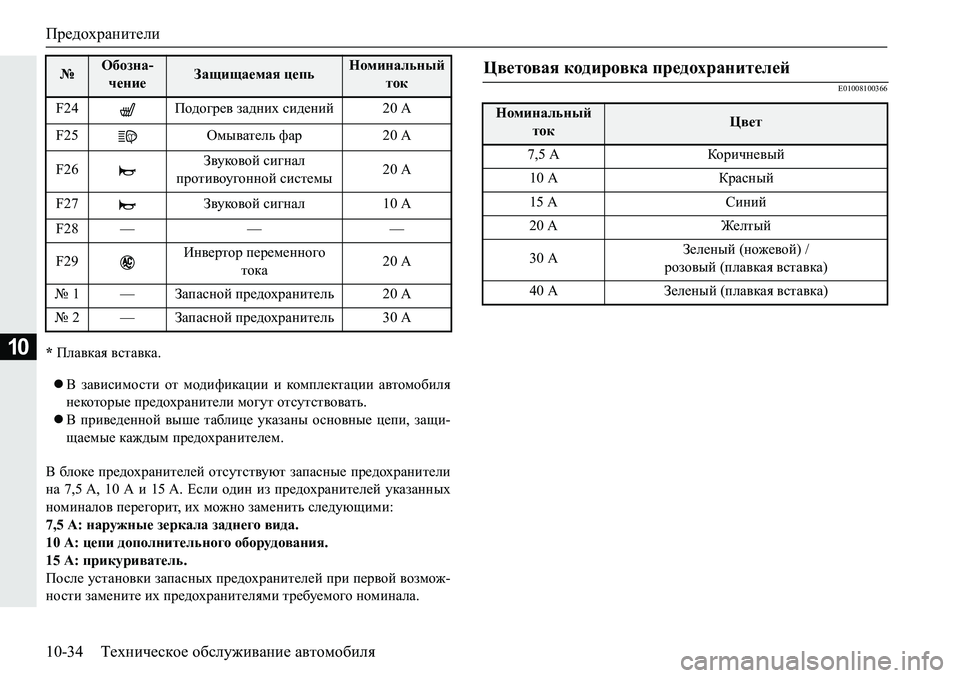

F24 Подогрев задних сидений 20 А
F25 Омыватель фар 20 А
F26Звуковой сигнал
противоугонной системы20 А
F27 Звуковой сигнал 10 А
F28 — — —
F29Инвертор переменного
тока 20 А
№ 1 — Запасной предохранитель 20 А
№ 2 — Запасной предохранитель 30 А
№Обозна-
чениеЗащищаемая цепьНоминальный
токЦветовая кодировка предохранителей
Номинальный
токЦвет
7,5 А Коричневый
10 А Красный
15 A Синий
20 А Желтый
30 АЗеленый (ножевой) /
розовый (плавкая вставка)
40 А Зеленый (плавкая вставка)

Предохранители
Техническое обслуживание автомобиля 10-35
10
(
 I_j_^ aZf_ghc ij_^hojZgbl_ey hldexqbl_ khhl\_lkl\mxsmx
we_dljbq_kdmx p_iv b i_j_\_^bl_ dexq \ aZfd_ aZ`b]Zgby
\ iheh`_gb_/2&.beb\dexqbl_j_`bfjZ[hlu2))
 Ba\e_dbl_ ba djurdb [ehdZ ij_^hojZgbl_e_c \ fhlhjghf
hlk_d_kt_fgbdij_^hojZgbl_e_c: Ih lZ[ebp_ ghfbgZevguo lhdh\ ij_^hojZgbl_e_c ijh\_jvl_
khhl\_lkl\b_ ij_^hojZgbl_ey hlghkys_]hky d g_bkijZ\ghc
p_ib

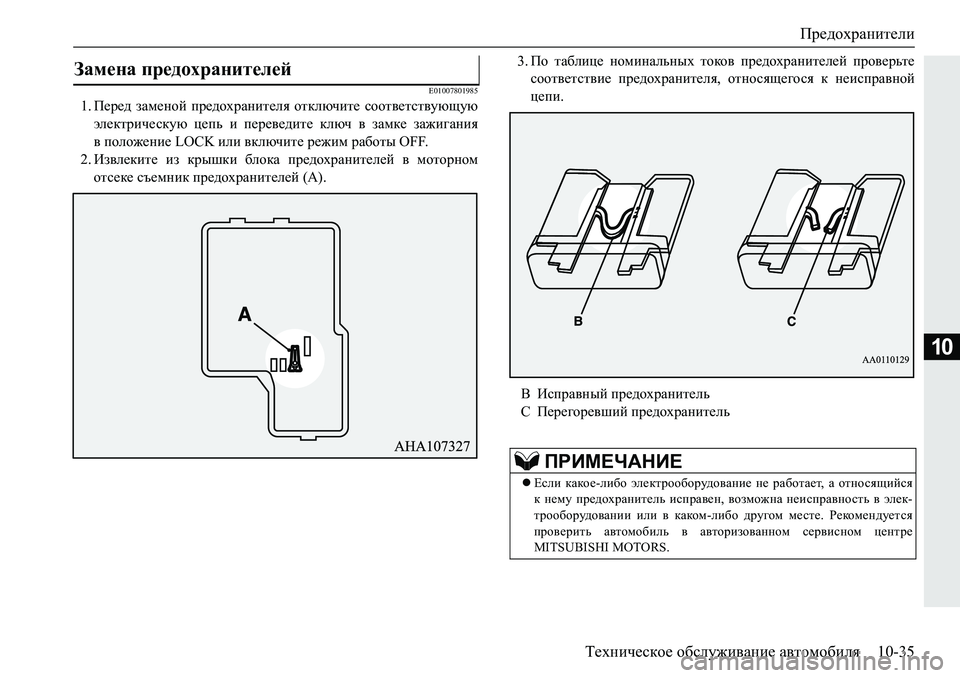

Замена предохранителей
B Исправный предохранитель
С Перегоревший предохранитель
ПРИМЕЧАНИЕ
Если какое-либо электрооборудование не работает, а относящийся
к нему предохранитель исправен, возможна неисправность в элек-
трооборудовании или в каком-либо другом месте. Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.

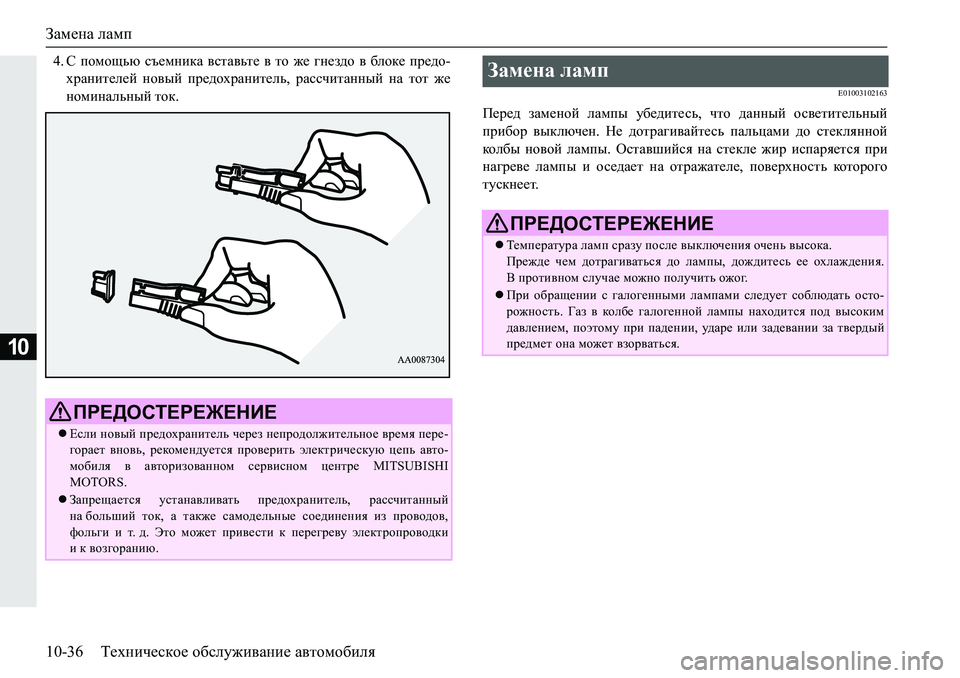

Замена ламп
10-36 Техническое обслуживание автомобиля
10
 Kihfhsvxkt_fgbdZ\klZ\vl_\lh`_]g_a^h\[ehd_ij_^h
ojZgbl_e_c gh\uc ij_^hojZgbl_ev jZkkqblZgguc gZ lhl `_
ghfbgZevguclhd
(
I_j_^ aZf_ghc eZfiu m[_^bl_kv qlh ^Zgguc hk\_lbl_evguc
ijb[hj \udexq_g G_ ^hljZ]b\Zcl_kv iZevpZfb ^h kl_deygghc
dhe[u gh\hc eZfiu HklZ\rbcky gZ kl_de_ `bj bkiZjy_lky ijb
gZ]j_\_ eZfiu b hk_^Z_l gZ hljZ`Zl_e_ ih\_joghklv dhlhjh]h
lmkdg__l
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через непродолжительное время пере-
горает вновь, рекомендуется проверить электрическую цепь авто-
мобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
Запрещается устанавливать предохранитель, рассчитанный
на больший ток, а также самодельные соединения из проводов,
фольги и т. д. Это может привести к перегреву электропроводки
и к возгоранию.
Замена ламп
ПРЕДОСТЕРЕЖЕНИЕ
Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
При обращении с галогенными лампами следует соблюдать осто-
рожность. Газ в колбе галогенной лампы находится под высоким
давлением, поэтому при падении, ударе или задевании за твердый
предмет она может взорваться.

Замена ламп
Техническое обслуживание автомобиля 10-37
10
(

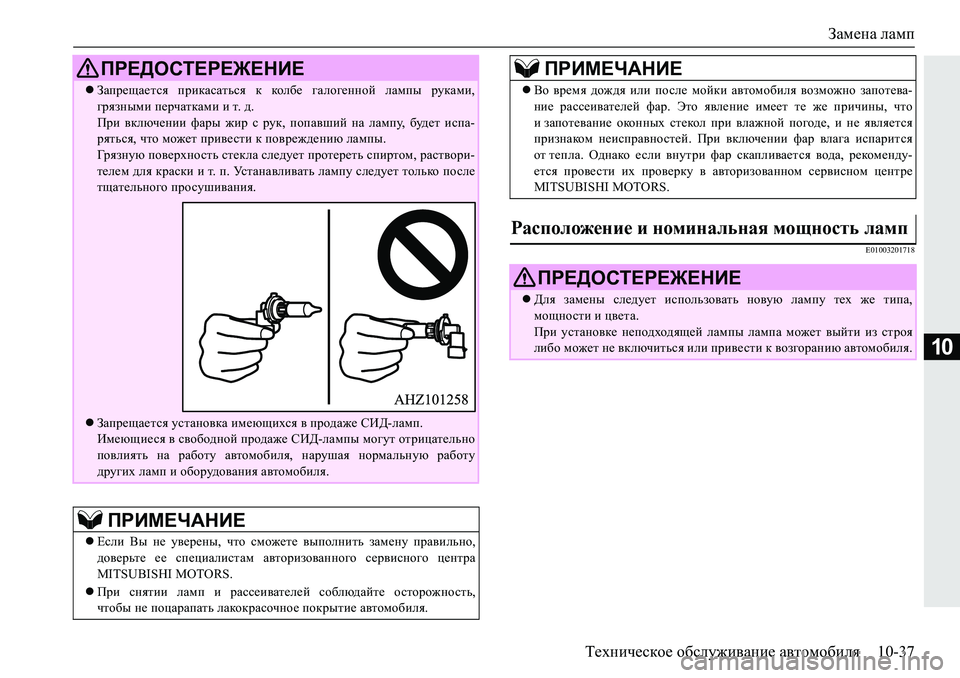

Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет испа-
ряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом, раствори-
телем для краски и т. п. Устанавливать лампу следует только после
тщательного просушивания.
Запрещается установка имеющихся в продаже СИД-ламп.
Имеющиеся в свободной продаже СИД-лампы могут отрицательно
повлиять на работу автомобиля, нарушая нормальную работу
других ламп и оборудования автомобиля.
ПРИМЕЧАНИЕ
Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ
Во время дождя или после мойки автомобиля возможно запотева-
ние рассеивателей фар. Это явление имеет те же причины, что
и запотевание оконных стекол при влажной погоде, и не является
признаком неисправностей. При включении фар влага испарится
от тепла. Однако если внутри фар скапливается вода, рекоменду-
ется провести их проверку в авторизованном сервисном центре
MITSUBISHI MOTORS.
Расположение и номинальная мощность ламп
ПРЕДОСТЕРЕЖЕНИЕ
Для замены следует использовать новую лампу тех же типа,
мощности и цвета.
При установке неподходящей лампы лампа может выйти из строя
либо может не включиться или привести к возгоранию автомобиля.
ПРИМЕЧАНИЕ

Замена ламп
10-38 Техническое обслуживание автомобиля
10
(

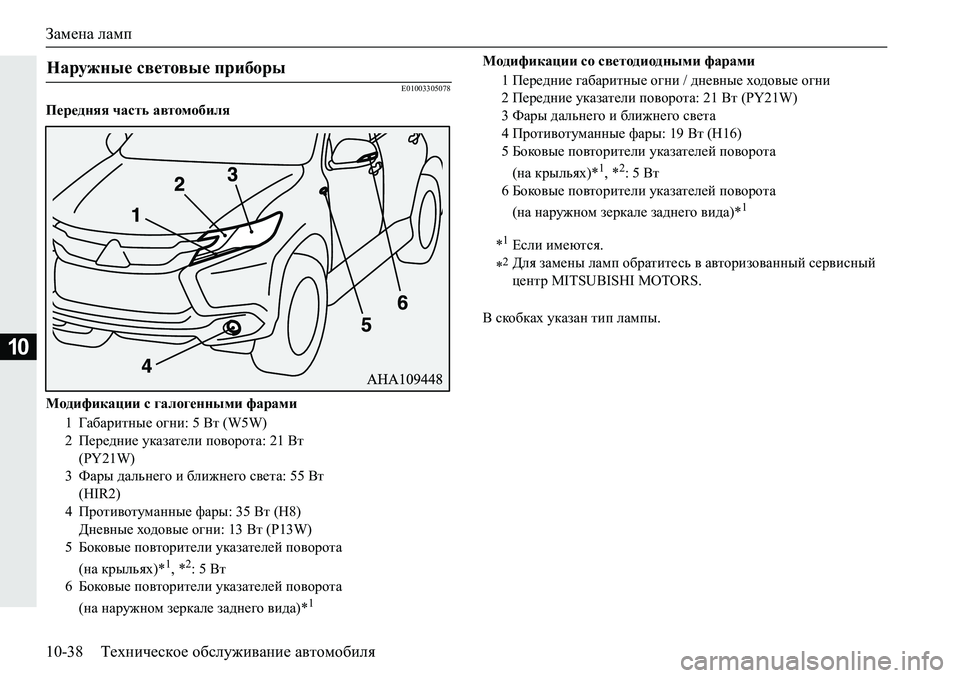

Передняя часть автомобиля
Модификации с галогенными фарамиМодификации со светодиодными фарами
В скобках указан тип лампы.
Наружные световые приборы
1 Габаритные огни: 5 Вт (W5W)
2 Передние указатели поворота: 21 Вт
(PY21W)
3 Фары дальнего и ближнего света: 55 Вт
(HIR2)
4 Противотуманные фары: 35 Вт (H8)
Дневные ходовые огни: 13 Вт (P13W)
5 Боковые повторители указателей поворота
(на крыльях)*
1, *2: 5 Вт
6 Боковые повторители указателей поворота
(на наружном зеркале заднего вида)*
1
1 Передние габаритные огни / дневные ходовые огни
2 Передние указатели поворота: 21 Вт (PY21W)
3 Фары дальнего и ближнего света
4 Противотуманные фары: 19 Вт (H16)
5 Боковые повторители указателей поворота
(на крыльях)*
1, *2: 5 Вт
6 Боковые повторители указателей поворота
(на наружном зеркале заднего вида)*
1
*1Если имеются.
*2Для замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.

Замена ламп
Техническое обслуживание автомобиля 10-39
10

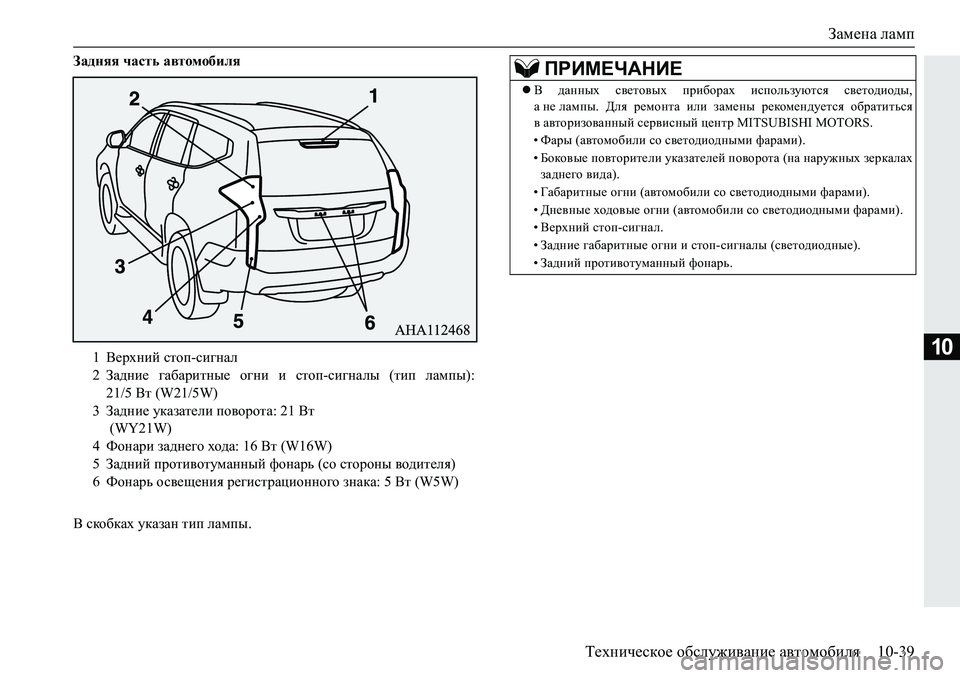

Задняя часть автомобиля
В скобках указан тип лампы.1 Верхний стоп-сигнал
2 Задние габаритные огни и стоп-сигналы (тип лампы):
21/5 Вт (W21/5W)
3 Задние указатели поворота: 21 Вт
(WY21W)
4 Фонари заднего хода: 16 Вт (W16W)
5 Задний противотуманный фонарь (со стороны водителя)
6 Фонарь освещения регистрационного знака: 5 Вт (W5W)ПРИМЕЧАНИЕ
В данных световых приборах используются светодиоды,
а не лампы. Для ремонта или замены рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
• Фары (автомобили со светодиодными фарами).
• Боковые повторители указателей поворота (на наружных зеркалах
заднего вида).
• Габаритные огни (автомобили со светодиодными фарами).
• Дневные ходовые огни (автомобили со светодиодными фарами).
• Верхний стоп-сигнал.
• Задние габаритные огни и стоп-сигналы (светодиодные).
• Задний противотуманный фонарь.

Замена ламп
10-40 Техническое обслуживание автомобиля
10
(( Qlh[u aZf_gblv eZfim ijZ\hc nZju hlkh_^bgbl_ aZs_edb
: \ha^mrgh]h nbevljZ b k^\bgvl_ \_jogxx djurdm %
\ gZijZ\e_gbbaZ^g_cqZklbZ\lhfh[bey

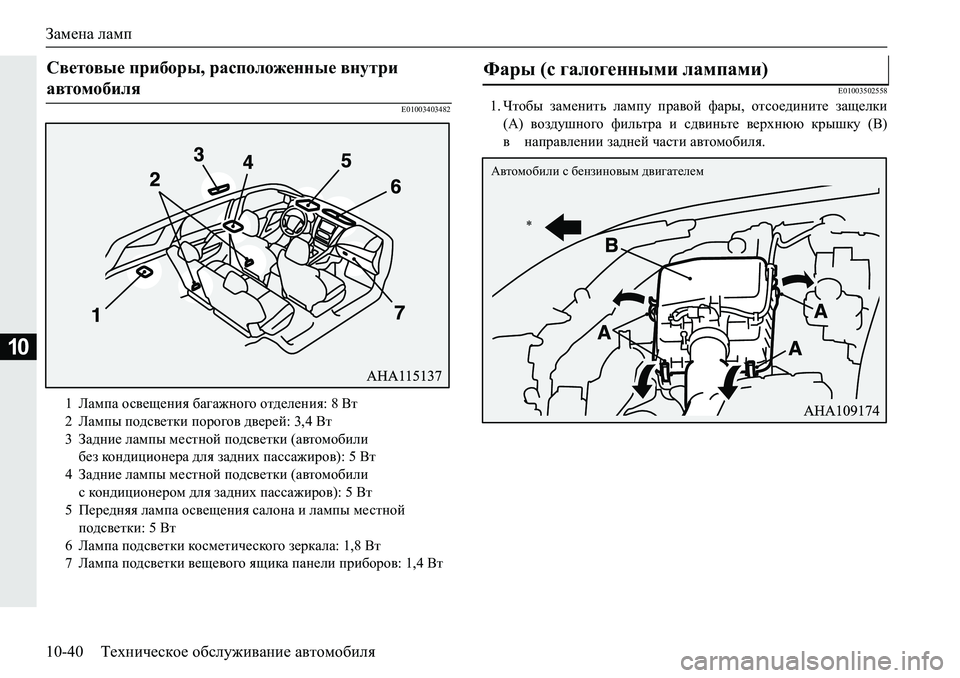

Световые приборы, расположенные внутри
автомобиля
1 Лампа освещения багажного отделения: 8 Вт
2 Лампы подсветки порогов дверей: 3,4 Вт
3 Задние лампы местной подсветки (автомобили
без кондиционера для задних пассажиров): 5 Вт
4 Задние лампы местной подсветки (автомобили
с кондиционером для задних пассажиров): 5 Вт
5 Передняя лампа освещения салона и лампы местной
подсветки: 5 Вт
6 Лампа подсветки косметического зеркала: 1,8 Вт
7 Лампа подсветки вещевого ящика панели приборов: 1,4 Вт
Фары (с галогенными лампами)
Автомобили с бензиновым двигателем
*
