2019 MAZDA MODEL 3 HATCHBACK Priročnik za lastnika (in Slovenian)

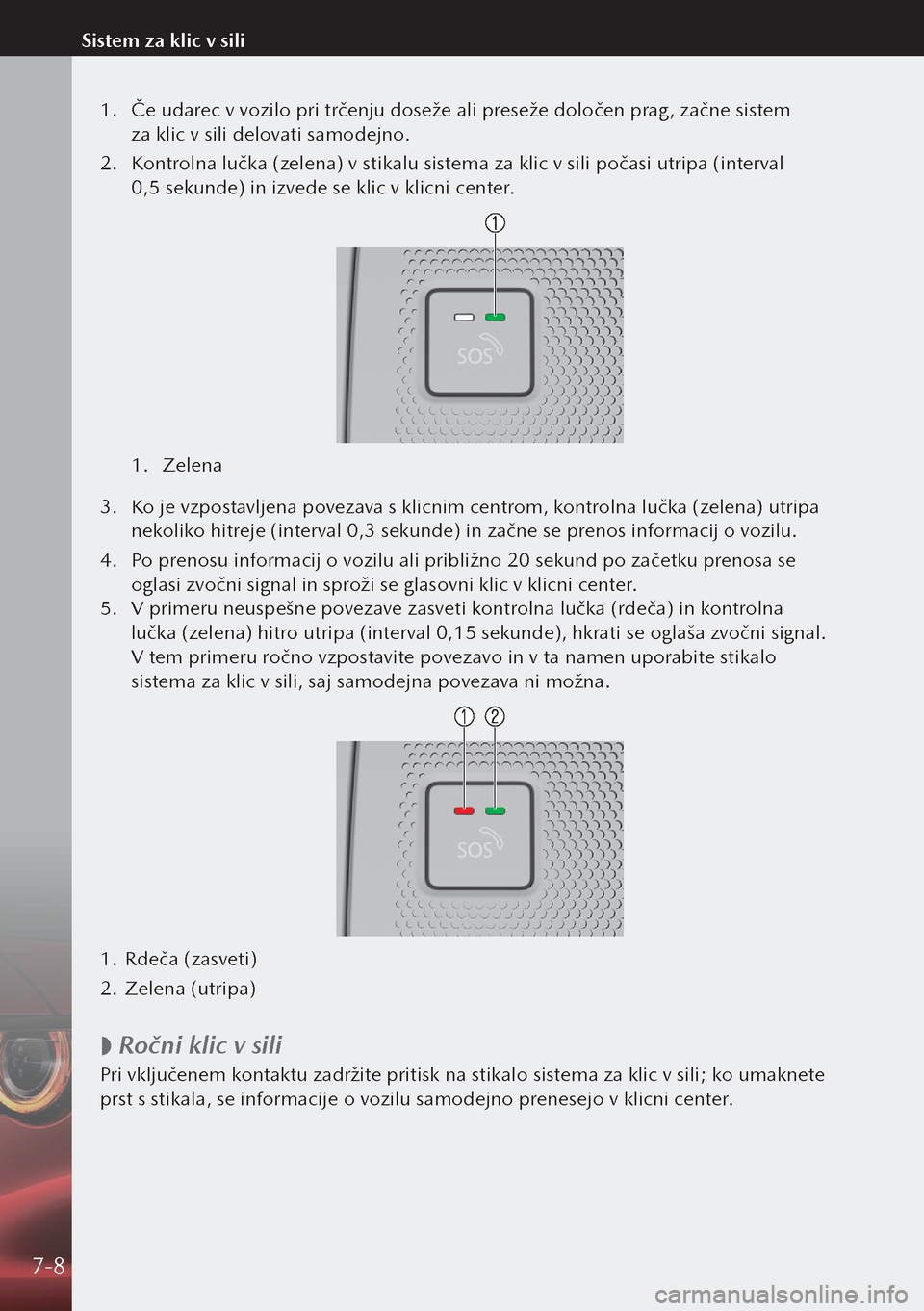

1. Če udarec v vozilo pri trčenju doseže ali preseže določen prag, začne sistem
za klic v sili delovati samodejno.
2. Kontrolna lučka (zelena) v stikalu sistema za klic v sili počasi utripa (interval
0,5 sekunde) in izvede se klic v klicni center.
1. Zelena
3. Ko je vzpostavljena povezava s klicnim centrom, kontrolna lučka (zelena) utripa
nekoliko hitreje (interval 0,3 sekunde) in začne se prenos informacij o vozilu.
4. Po prenosu informacij o vozilu ali približno 20 sekund po začetku prenosa se
oglasi zvočni signal in sproži se glasovni klic v klicni center.
5. V primeru neuspešne povezave zasveti kontrolna lučka (rdeča) in kontrolna
lučka (zelena) hitro utripa (interval 0,15 sekunde), hkrati se oglaša zvočni signal.
V tem primeru ročno vzpostavite povezavo in v ta namen uporabite stikalo
sistema za klic v sili, saj samodejna povezava ni možna.
1. Rdeča (zasveti)
2. Zelena (utripa)

 Ročni klic v sili
Pri vključenem kontaktu zadržite pritisk na stikalo sistema za klic v sili; ko umaknete
prst s stikala, se informacije o vozilu samodejno prenesejo v klicni center.
7-8
Sistem za klic v sili

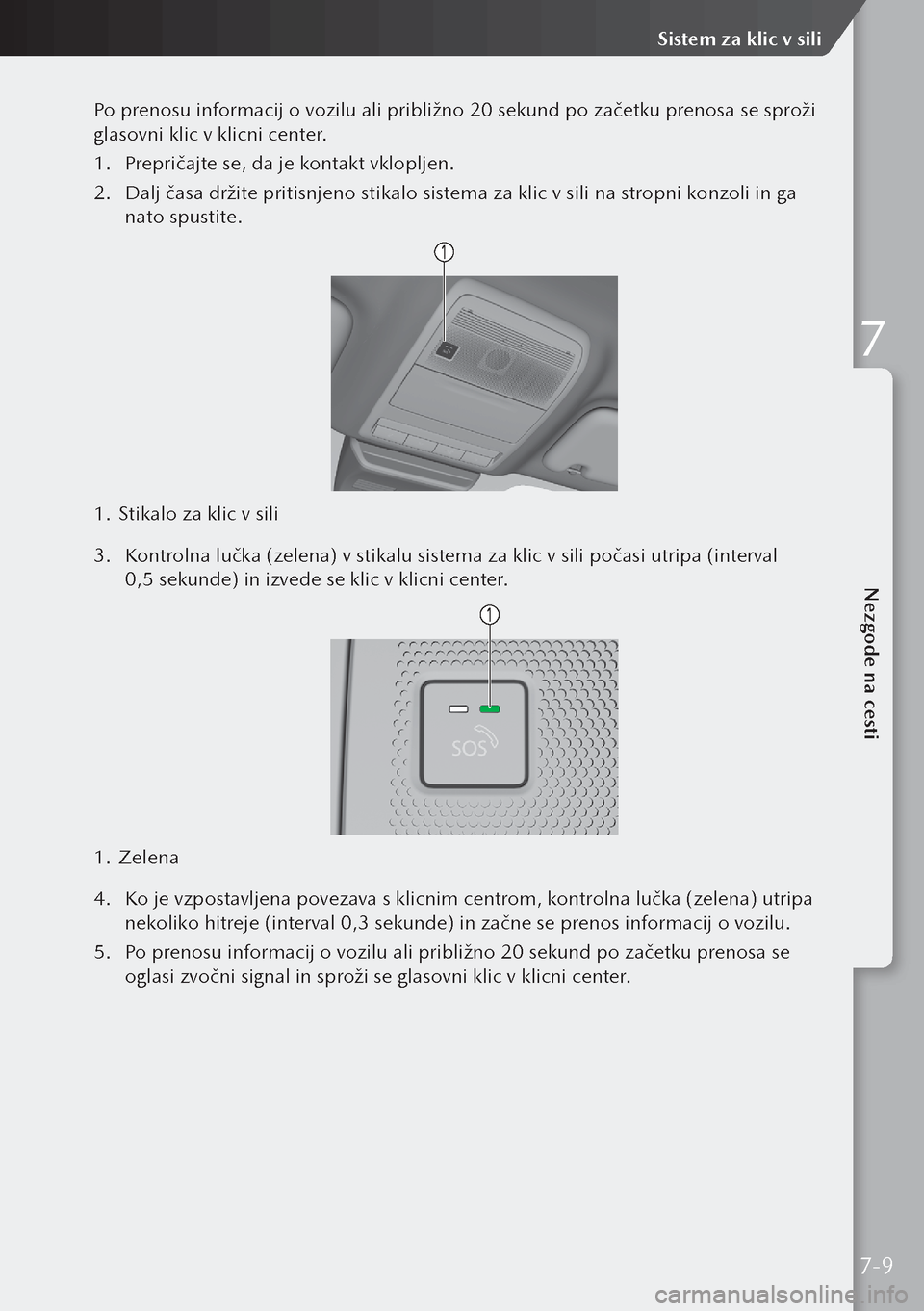

Po prenosu informacij o vozilu ali približno 20 sekund po začetku prenosa se sproži
glasovni klic v klicni center.
1. Prepričajte se, da je kontakt vklopljen.
2. Dalj časa držite pritisnjeno stikalo sistema za klic v sili na stropni konzoli in ga
nato spustite.
1. Stikalo za klic v sili
3. Kontrolna lučka (zelena) v stikalu sistema za klic v sili počasi utripa (interval
0,5 sekunde) in izvede se klic v klicni center.
1. Zelena
4. Ko je vzpostavljena povezava s klicnim centrom, kontrolna lučka (zelena) utripa
nekoliko hitreje (interval 0,3 sekunde) in začne se prenos informacij o vozilu.
5. Po prenosu informacij o vozilu ali približno 20 sekund po začetku prenosa se
oglasi zvočni signal in sproži se glasovni klic v klicni center.
7-9
Nezgode na cesti
Sistem za klic v sili
7

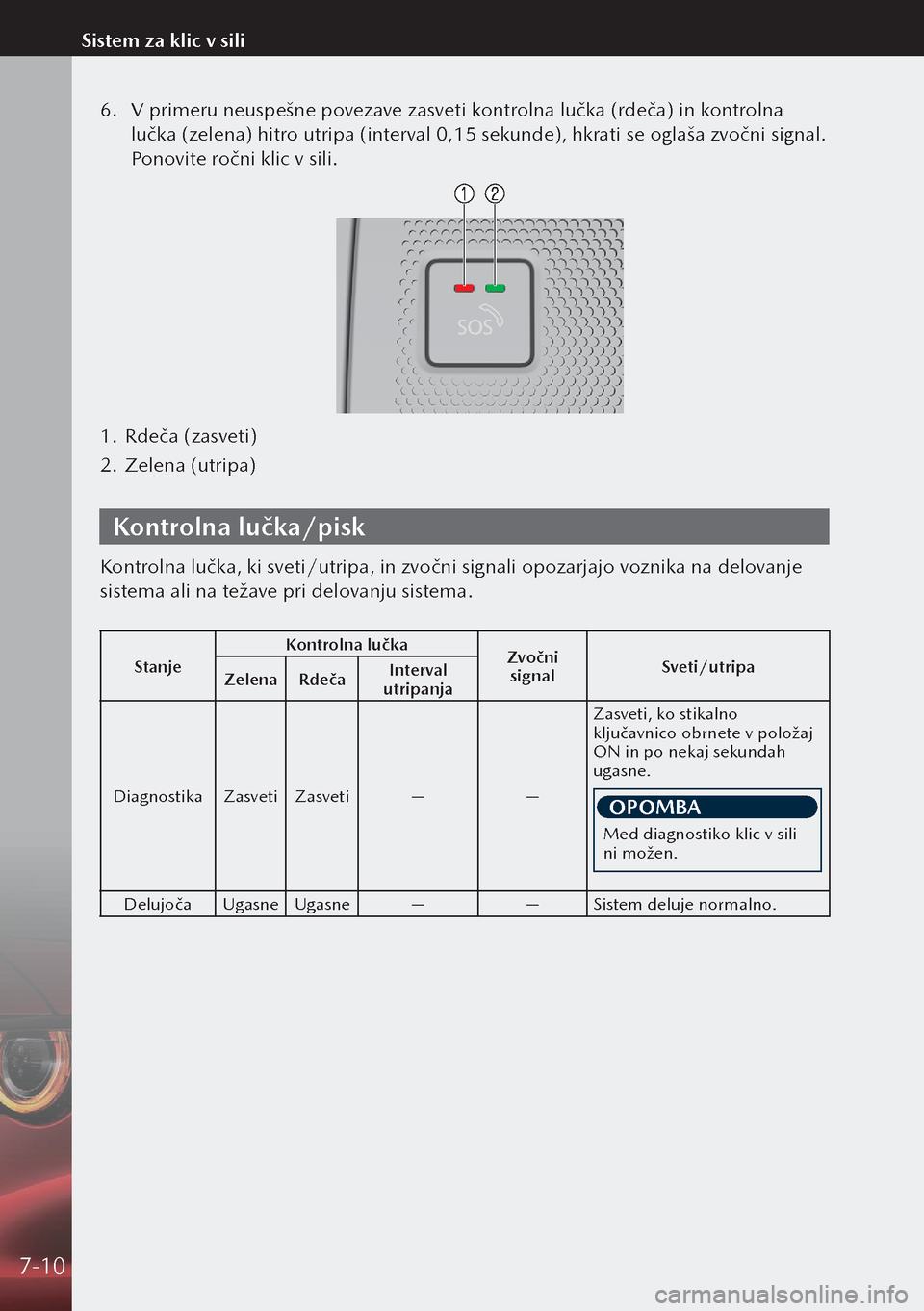

6. V primeru neuspešne povezave zasveti kontrolna lučka (rdeča) in kontrolna
lučka (zelena) hitro utripa (interval 0,15 sekunde), hkrati se oglaša zvočni signal.
Ponovite ročni klic v sili.
1. Rdeča (zasveti)
2. Zelena (utripa)
Kontrolna lučka/pisk
Kontrolna lučka, ki sveti/utripa, in zvočni signali opozarjajo voznika na delovanje
sistema ali na težave pri delovanju sistema.
Stanje Kontrolna lučka
Zvočni
signal Sveti/utripa
Zelena Rdeča Interval
utripanja
Diagnostika ZasvetiZasveti ——Zasveti, ko stikalno
ključavnico obrnete v položaj
ON in po nekaj sekundah
ugasne.
OPOMBA
Med diagnostiko klic v sili
ni možen.
Delujoča UgasneUgasne ——Sistem deluje normalno.
7-10
Sistem za klic v sili

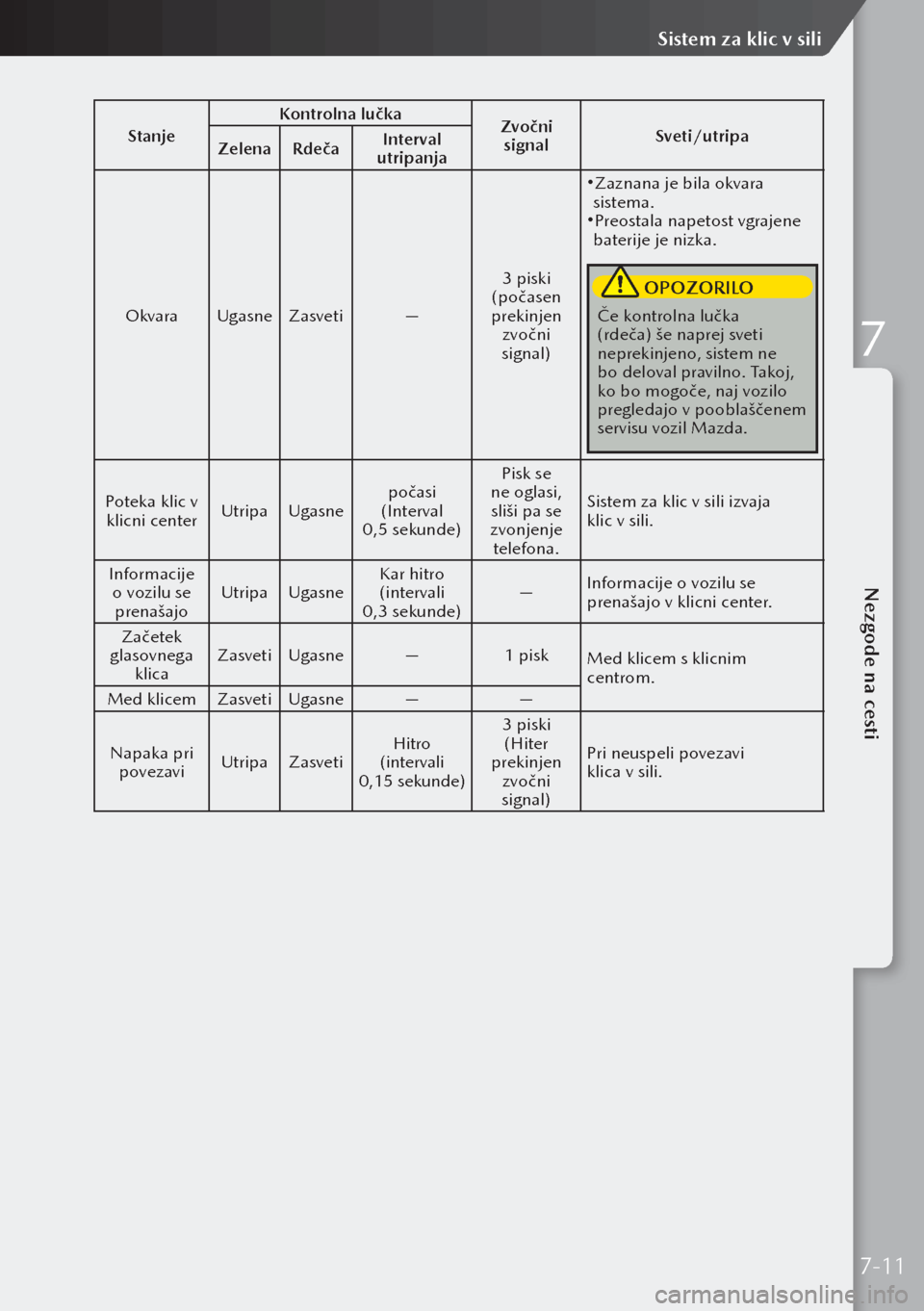

StanjeKontrolna lučka
Zvočni
signal Sveti/utripa
Zelena Rdeča Interval
utripanja
Okvara UgasneZasveti —3 piski
(počasen
prekinjen zvočni
signal)
Zaznana je bila okvara
sistema.
Preostala napetost vgrajene
baterije je nizka.
OPOZORILO
Če kontrolna lučka
(rdeča) še naprej sveti
neprekinjeno, sistem ne
bo deloval pravilno. Takoj,
ko bo mogoče, naj vozilo
pregledajo v pooblaščenem
servisu vozil Mazda.
Poteka klic v klicni center Utripa
Ugasne počasi
(Interval
0,5 sekunde) Pisk se
ne oglasi, sliši pa se
zvonjenje telefona. Sistem za klic v sili izvaja
klic v sili.
Informacije o vozilu se prenašajo Utripa
Ugasne Kar hitro
(intervali
0,3 sekunde) —
Informacije o vozilu se
prenašajo v klicni center.
Začetek
glasovnega klica Zasveti
Ugasne —1 pisk
Med klicem s klicnim
centrom.
Med klicem ZasvetiUgasne ——
Napaka pri povezavi Utripa
Zasveti Hitro
(intervali
0,15 sekunde) 3 piski
(Hiter
prekinjen zvočni
signal) Pri neuspeli povezavi
klica v sili.
7-11
Nezgode na cesti
Sistem za klic v sili
7

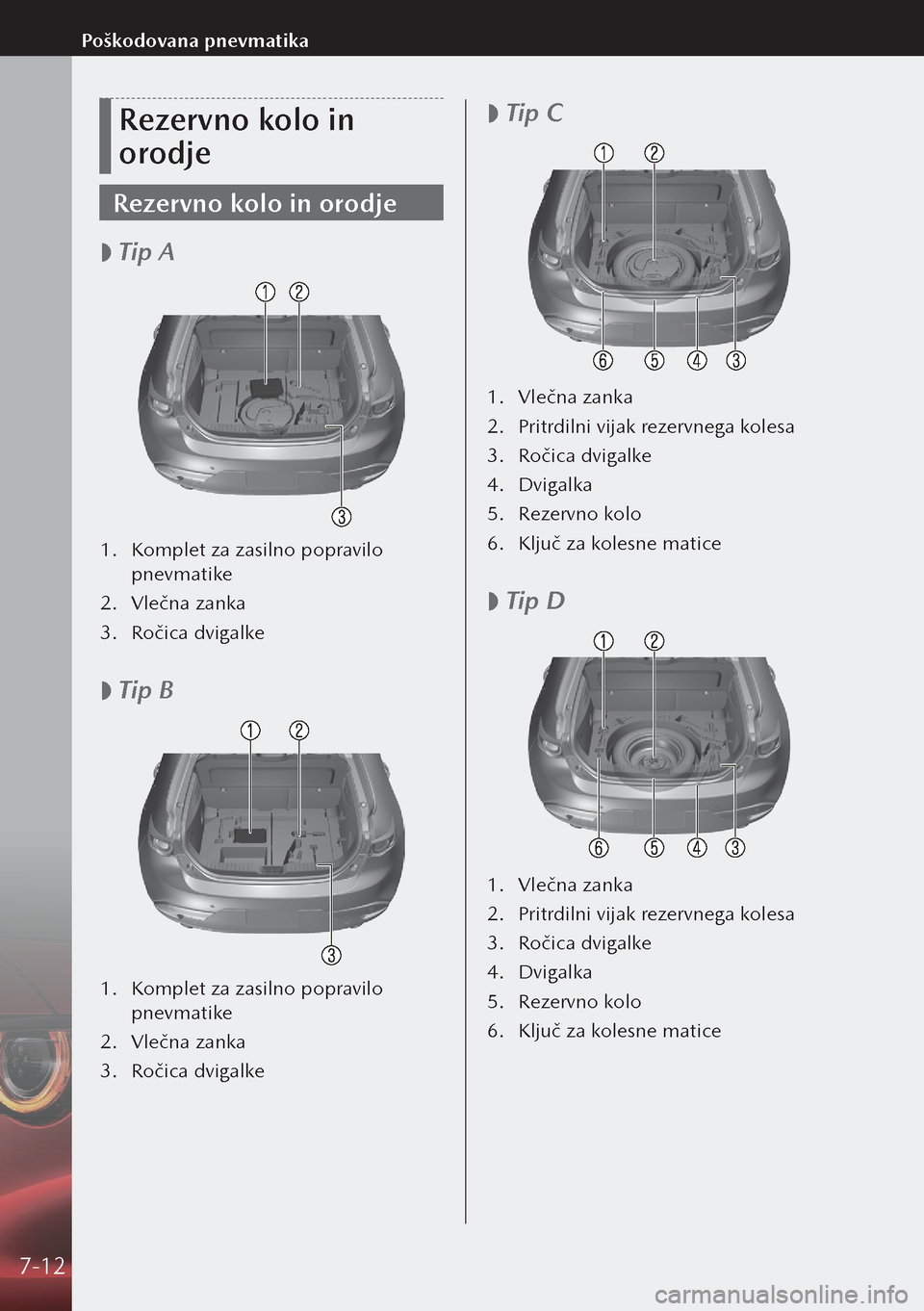

Rezervno kolo in
orodje
Rezervno kolo in orodje

 Tip A
1.
Komplet za zasilno popravilo
pnevmatike
2. Vlečna zanka
3. Ročica dvigalke

 Tip B
1.
Komplet za zasilno popravilo
pnevmatike
2. Vlečna zanka
3. Ročica dvigalke

 Tip C
1.
Vlečna zanka
2. Pritrdilni vijak rezervnega kolesa
3. Ročica dvigalke
4. Dvigalka
5. Rezervno kolo
6. Ključ za kolesne matice

 Tip D
1.
Vlečna zanka
2. Pritrdilni vijak rezervnega kolesa
3. Ročica dvigalke
4. Dvigalka
5. Rezervno kolo
6. Ključ za kolesne matice
7-12
Poškodovana pnevmatika

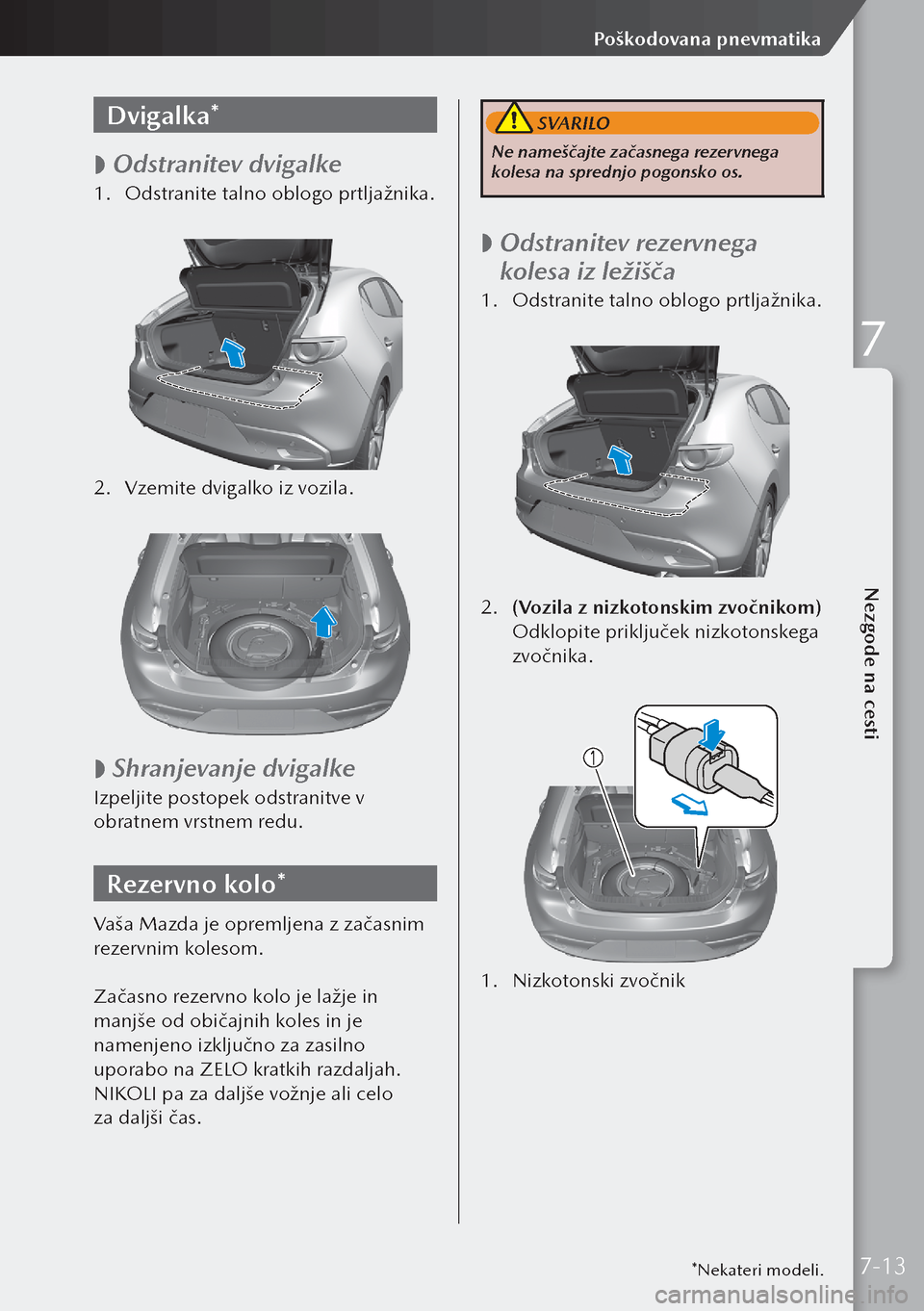

Dvigalka*

 Odstranitev dvigalke
1.
Odstranite talno oblogo prtljažnika.

2. Vzemite dvigalko iz vozila.


 Shranjevanje dvigalke
Izpeljite postopek odstranitve v
obratnem vrstnem redu.
Rezervno kolo*
Vaša Mazda je opremljena z začasnim
rezervnim kolesom.
Začasno rezervno kolo je lažje in
manjše od običajnih koles in je
namenjeno izključno za zasilno
uporabo na ZELO kratkih razdaljah.
NIKOLI pa za daljše vožnje ali celo
za daljši čas.
SVARILO
Ne nameščajte začasnega rezervnega
kolesa na sprednjo pogonsko os.

 Odstranitev rezervnega
kolesa iz ležišča
1.
Odstranite talno oblogo prtljažnika.

2. (Vozila z nizkotonskim zvočnikom)
Odklopite priključek nizkotonskega
zvočnika.

1. Nizkotonski zvočnik

*Nekateri modeli.7-13
Nezgode na cesti
Poškodovana pnevmatika
7

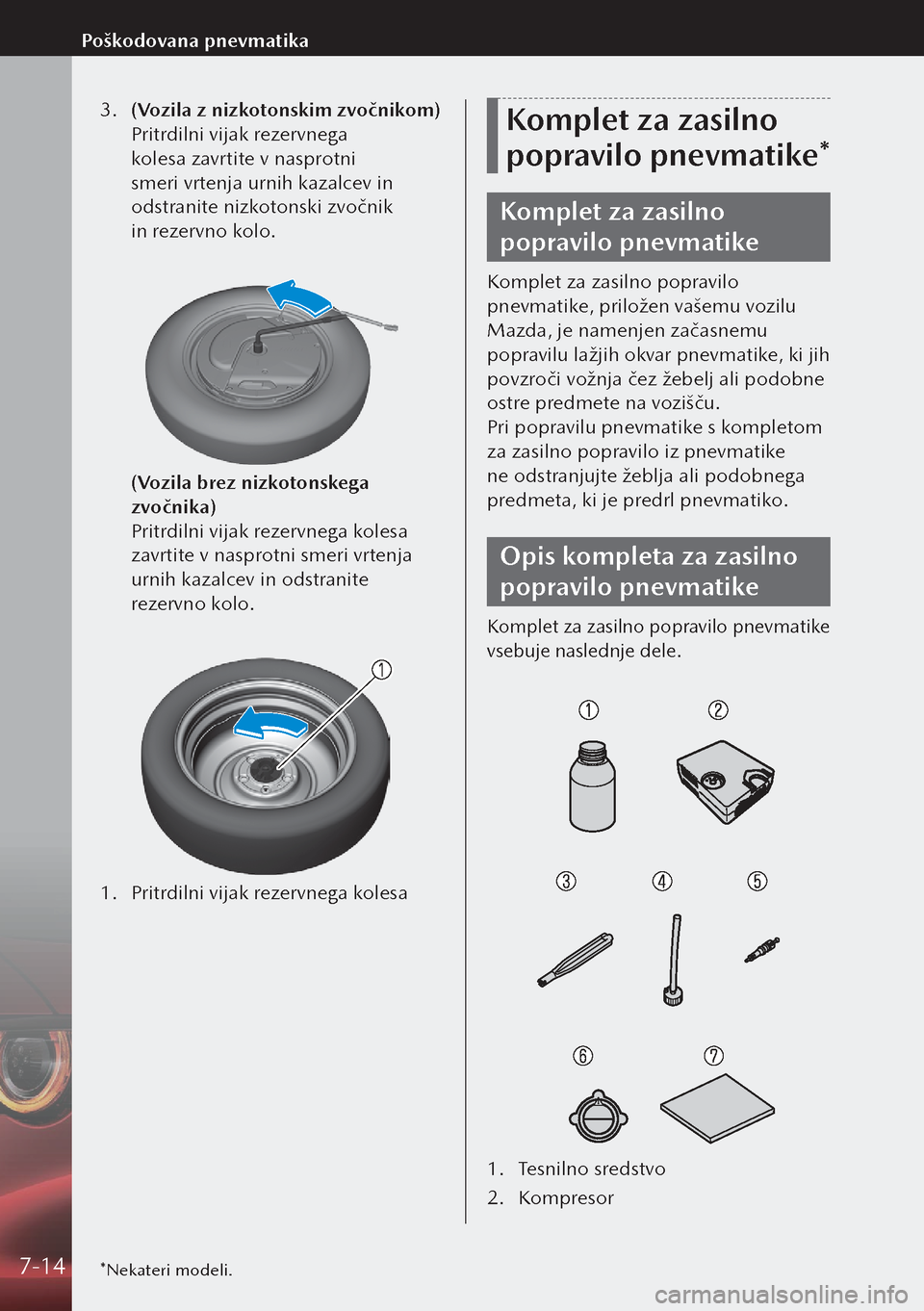

3. (Vozila z nizkotonskim zvočnikom)
Pritrdilni vijak rezervnega
kolesa zavrtite v nasprotni
smeri vrtenja urnih kazalcev in
odstranite nizkotonski zvočnik
in rezervno kolo.

(Vozila brez nizkotonskega
zvočnika)
Pritrdilni vijak rezervnega kolesa
zavrtite v nasprotni smeri vrtenja
urnih kazalcev in odstranite
rezervno kolo.

1. Pritrdilni vijak rezervnega kolesa

Komplet za zasilno
popravilo pnevmatike*
Komplet za zasilno
popravilo pnevmatike
Komplet za zasilno popravilo
pnevmatike, priložen vašemu vozilu
Mazda, je namenjen začasnemu
popravilu lažjih okvar pnevmatike, ki jih
povzroči vožnja čez žebelj ali podobne
ostre predmete na vozišču.
Pri popravilu pnevmatike s kompletom
za zasilno popravilo iz pnevmatike
ne odstranjujte žeblja ali podobnega
predmeta, ki je predrl pnevmatiko.
Opis kompleta za zasilno
popravilo pnevmatike
Komplet za zasilno popravilo pnevmatike
vsebuje naslednje dele.
1. Tesnilno sredstvo
2. Kompresor
*Nekateri modeli.7-14
Poškodovana pnevmatika

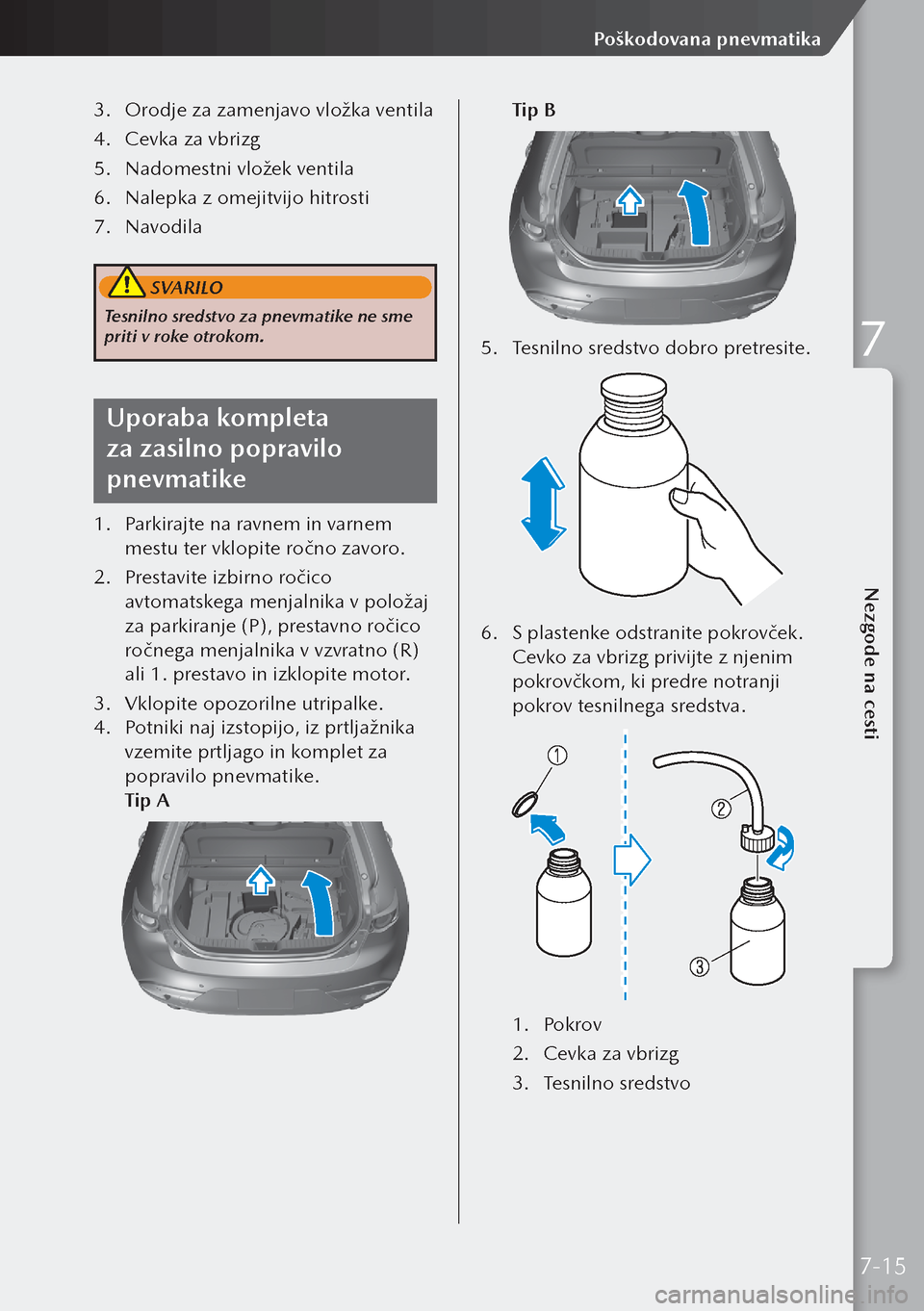

3. Orodje za zamenjavo vložka ventila
4. Cevka za vbrizg
5. Nadomestni vložek ventila
6. Nalepka z omejitvijo hitrosti
7. Navodila
SVARILO
Tesnilno sredstvo za pnevmatike ne sme
priti v roke otrokom.
Uporaba kompleta
za zasilno popravilo
pnevmatike
1. Parkirajte na ravnem in varnem
mestu ter vklopite ročno zavoro.
2. Prestavite izbirno ročico
avtomatskega menjalnika v položaj
za parkiranje (P), prestavno ročico
ročnega menjalnika v vzvratno (R)
ali 1. prestavo in izklopite motor.
3. Vklopite opozorilne utripalke.
4. Potniki naj izstopijo, iz prtljažnika
vzemite prtljago in komplet za
popravilo pnevmatike.
Tip A
Tip B
5. Tesnilno sredstvo dobro pretresite.
6. S plastenke odstranite pokrovček.
Cevko za vbrizg privijte z njenim
pokrovčkom, ki predre notranji
pokrov tesnilnega sredstva.
1. Pokrov
2. Cevka za vbrizg
3. Tesnilno sredstvo
7-15
Nezgode na cesti
Poškodovana pnevmatika
7
