2019 JEEP WRANGLER UNLIMITED Libretto Uso Manutenzione (in Italian)

una ruota gira più velocemente dell'altra
sullo stesso semiasse, il sistema applica il
freno alla ruota in cui si verifica il pattina-
mento. Ciò consente al motore di applicare
maggiore coppia alla ruota su cui il pattina-
mento invece non si verifica. La funzione
BLD potrebbe rimanere abilitata anche se i
sistemi TCS ed ESC sono a regime ridotto.
Programma elettronico di stabilità (ESC)
Tale sistema migliora la stabilità direzionale e
quella generale in varie condizioni di guida.
La funzione dell'ESC consiste nel provocare
l'intervento dell'impianto frenante sulla ruota
interessata in caso di sovrasterzo o sotto-
sterzo durante la guida. Per mantenere la
direzione della vettura, il sistema può anche
ricorrere alla riduzione di potenza del motore.
Mediante i sensori montati sulla vettura, il
sistema ESC rileva la direzione che il condu-
cente intende imprimere alla vettura e la
confronta con quella effettivamente tenuta
durante la marcia. Quando la direzione effet-
tiva non corrisponde a quella che il condu-cente intende imprimere, l'ESC aziona il
freno della ruota opportuna per aiutare a
contrastare la condizione di sovrasterzo o
sottosterzo.
• Sovrasterzo — quando la vettura curva ec-
cessivamente rispetto alla posizione del
volante.
• Sottosterzo — quando la vettura curva in
modo insufficiente rispetto alla posizione
del volante.
La spia di segnalazione attivazione/avaria
ESC situata sul quadro strumenti inizia a
lampeggiare non appena il sistema ESC si
attiva. La spia di segnalazione attivazione/
avaria ESC lampeggia anche quando il TCS è
attivo. Se in fase di accelerazione la spia di
segnalazione avaria/attivazione dell'ESC ini-
zia a lampeggiare, rilasciare l'acceleratore e
accelerare il meno possibile. Adattare la
guida e la velocità alle condizioni attuali
della strada da percorrere.
ATTENZIONE!
• Il sistema ESC non può sottrarre la vet-
tura alle leggi naturali della fisica, né
ATTENZIONE!
può aumentare la tenuta di strada
quando compromessa dalle condizioni
del manto stradale. In particolare, il si-
stema ESC non può scongiurare comple-
tamente eventuali incidenti, compresi
quelli dovuti all'eccessiva velocità in
curva, alla guida su fondo stradale
sdrucciolevole oppure all'acquaplaning.
L'ESC non è in grado di evitare gli inci-
denti risultanti dalla perdita di controllo
della vettura causati da una condotta
inappropriata da parte del conducente.
L'unico modo di evitare incidenti è la
guida sicura e attenta di un conducente
esperto. Le prestazioni di una vettura
dotata di ESC non devono mai essere
messe alla prova in modo incauto e pe-
ricoloso, con la possibilità di mettere a
repentaglio la sicurezza del conducente
o di altre persone.
• Eventuali modifiche o l'errata manuten-
zione della vettura, possono modificare
le caratteristiche di manovrabilità della
vettura e possono influire negativa-
mente sulle prestazioni del sistema
SICUREZZA
94

ATTENZIONE!
ESC. Le modifiche apportate all'im-
pianto dello sterzo, alle sospensioni, al-
l'impianto frenante, al tipo e alle dimen-
sioni degli pneumatici o alle dimensioni
delle ruote potrebbero compromettere le
prestazioni dell'ESC. Un'errata pres-
sione di gonfiaggio o l'usura irregolare
degli pneumatici potrebbe compromet-
tere le prestazioni dell'ESC. Qualsiasi
modifica o manutenzione scadente della
vettura che riduce l'efficacia del sistema
ESC può aumentare il rischio di perdita
di controllo della vettura, di ribalta-
mento della stessa e di lesioni a persone
con conseguenze anche fatali.
Modalità di funzionamento ESC
NOTA:
In base al modello e alla modalità di funzio-
namento, il sistema ESC può essere dotato di
diverse modalità di funzionamento.ESC inserito
Questa è la modalità di funzionamento nor-
male dell'ESC. A ogni avviamento della vet-
tura l'ESC si trova sempre in questa modalità.
che deve essere utilizzata nella maggior parte
delle situazioni di guida. Le modalità ESC
alternative devono essere utilizzate solo nei
casi specifici riportati nei seguenti paragrafi.
Modalità di disinserimento parziale
Lo scopo della modalità di disinserimento
parziale consiste nel consentire una guida
sportiva. Questa modalità potrebbe modifi-
care le soglie di attivazione del TCS e del-
l'ESC, consentendo un maggior pattinamento
delle ruote rispetto a quanto normalmente
ammesso. Questa modalità può essere utile
se il veicolo dovesse impantanarsi.
Per attivare la modalità di disinserimento
parziale, premere brevemente l'interruttore
"ESC Off": la relativa spia si accende. Per
riattivare l'ESC, premere momentaneamente
l'interruttore "ESC Off": la relativa spia si
spegne.NOTA:
Per le vetture dotate di più modalità disinse-
rimento parziale dell'ESC, premendo breve-
mente il pulsante si passa da una modalità
ESC all'altra. Per tornare alla modalità ESC
attivo potrebbe essere necessario premere
brevemente il pulsante.
ATTENZIONE!
• In modalità di disinserimento parziale,
la componente TCS del sistema ESC è
disabilitata (eccetto che per la funzione
di slittamento controllato descritta nel
capitolo relativo al sistema TCS), la spia
"ESC Off" (ESC disinserito) si illumina.
In modalità di disinserimento parziale,
la funzione di riduzione della potenza
motore del sistema TCS viene disabili-
tata e l'aumento di stabilità della vettura
offerto dal sistema ESC viene ridotto.
• Il sistema TSC (stabilizzatore rimorchio)
è disattivato quando il sistema ESC si
trova nella modalità di disinserimento
parziale.
95

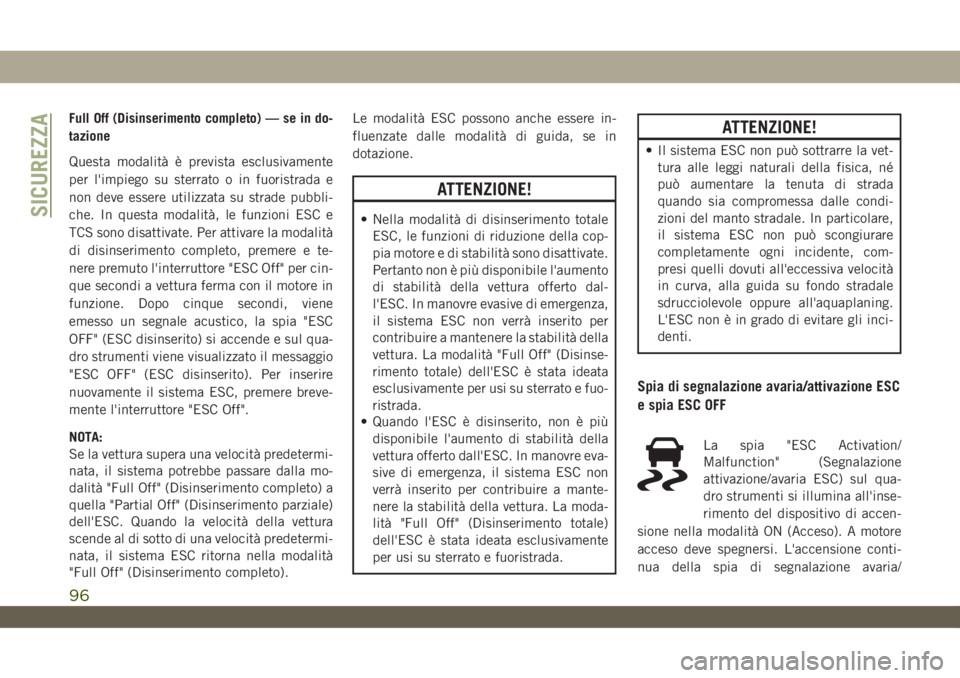

Full Off (Disinserimento completo) — se in do-
tazione
Questa modalità è prevista esclusivamente
per l'impiego su sterrato o in fuoristrada e
non deve essere utilizzata su strade pubbli-
che. In questa modalità, le funzioni ESC e
TCS sono disattivate. Per attivare la modalità
di disinserimento completo, premere e te-
nere premuto l'interruttore "ESC Off" per cin-
que secondi a vettura ferma con il motore in
funzione. Dopo cinque secondi, viene
emesso un segnale acustico, la spia "ESC
OFF" (ESC disinserito) si accende e sul qua-
dro strumenti viene visualizzato il messaggio
"ESC OFF" (ESC disinserito). Per inserire
nuovamente il sistema ESC, premere breve-
mente l'interruttore "ESC Off".
NOTA:
Se la vettura supera una velocità predetermi-
nata, il sistema potrebbe passare dalla mo-
dalità "Full Off" (Disinserimento completo) a
quella "Partial Off" (Disinserimento parziale)
dell'ESC. Quando la velocità della vettura
scende al di sotto di una velocità predetermi-
nata, il sistema ESC ritorna nella modalità
"Full Off" (Disinserimento completo).Le modalità ESC possono anche essere in-
fluenzate dalle modalità di guida, se in
dotazione.
ATTENZIONE!
• Nella modalità di disinserimento totale
ESC, le funzioni di riduzione della cop-
pia motore e di stabilità sono disattivate.
Pertanto non è più disponibile l'aumento
di stabilità della vettura offerto dal-
l'ESC. In manovre evasive di emergenza,
il sistema ESC non verrà inserito per
contribuire a mantenere la stabilità della
vettura. La modalità "Full Off" (Disinse-
rimento totale) dell'ESC è stata ideata
esclusivamente per usi su sterrato e fuo-
ristrada.
• Quando l'ESC è disinserito, non è più
disponibile l'aumento di stabilità della
vettura offerto dall'ESC. In manovre eva-
sive di emergenza, il sistema ESC non
verrà inserito per contribuire a mante-
nere la stabilità della vettura. La moda-
lità "Full Off" (Disinserimento totale)
dell'ESC è stata ideata esclusivamente
per usi su sterrato e fuoristrada.
ATTENZIONE!
• Il sistema ESC non può sottrarre la vet-
tura alle leggi naturali della fisica, né
può aumentare la tenuta di strada
quando sia compromessa dalle condi-
zioni del manto stradale. In particolare,
il sistema ESC non può scongiurare
completamente ogni incidente, com-
presi quelli dovuti all'eccessiva velocità
in curva, alla guida su fondo stradale
sdrucciolevole oppure all'aquaplaning.
L'ESC non è in grado di evitare gli inci-
denti.
Spia di segnalazione avaria/attivazione ESC
e spia ESC OFF
La spia "ESC Activation/
Malfunction" (Segnalazione
attivazione/avaria ESC) sul qua-
dro strumenti si illumina all'inse-
rimento del dispositivo di accen-
sione nella modalità ON (Acceso). A motore
acceso deve spegnersi. L'accensione conti-
nua della spia di segnalazione avaria/
SICUREZZA
96

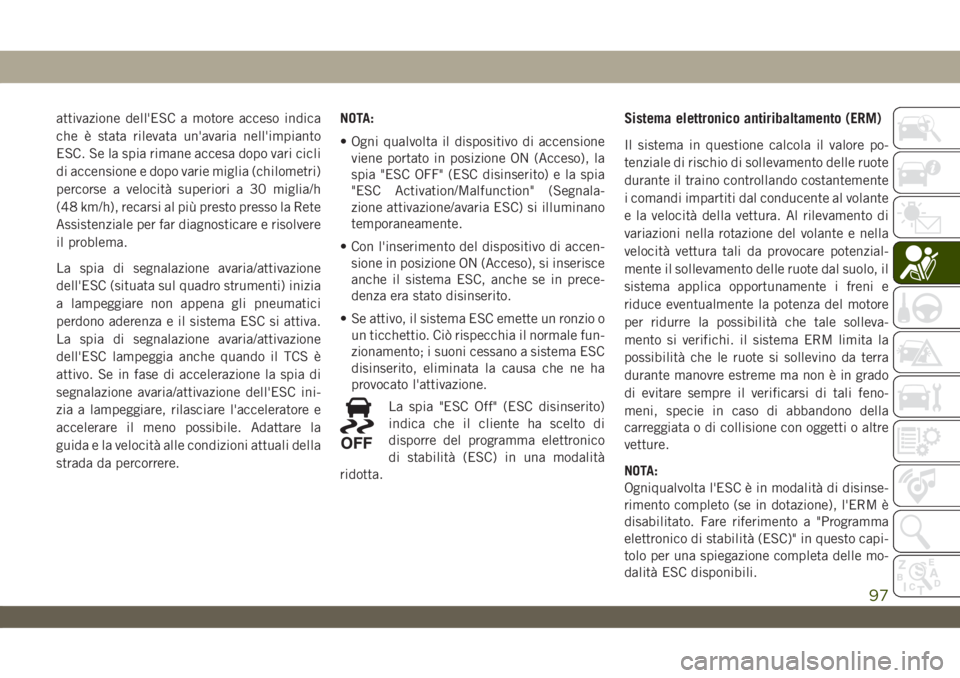

attivazione dell'ESC a motore acceso indica
che è stata rilevata un'avaria nell'impianto
ESC. Se la spia rimane accesa dopo vari cicli
di accensione e dopo varie miglia (chilometri)
percorse a velocità superiori a 30 miglia/h
(48 km/h), recarsi al più presto presso la Rete
Assistenziale per far diagnosticare e risolvere
il problema.
La spia di segnalazione avaria/attivazione
dell'ESC (situata sul quadro strumenti) inizia
a lampeggiare non appena gli pneumatici
perdono aderenza e il sistema ESC si attiva.
La spia di segnalazione avaria/attivazione
dell'ESC lampeggia anche quando il TCS è
attivo. Se in fase di accelerazione la spia di
segnalazione avaria/attivazione dell'ESC ini-
zia a lampeggiare, rilasciare l'acceleratore e
accelerare il meno possibile. Adattare la
guida e la velocità alle condizioni attuali della
strada da percorrere.NOTA:
• Ogni qualvolta il dispositivo di accensione
viene portato in posizione ON (Acceso), la
spia "ESC OFF" (ESC disinserito) e la spia
"ESC Activation/Malfunction" (Segnala-
zione attivazione/avaria ESC) si illuminano
temporaneamente.
• Con l'inserimento del dispositivo di accen-
sione in posizione ON (Acceso), si inserisce
anche il sistema ESC, anche se in prece-
denza era stato disinserito.
• Se attivo, il sistema ESC emette un ronzio o
un ticchettio. Ciò rispecchia il normale fun-
zionamento; i suoni cessano a sistema ESC
disinserito, eliminata la causa che ne ha
provocato l'attivazione.
La spia "ESC Off" (ESC disinserito)
indica che il cliente ha scelto di
disporre del programma elettronico
di stabilità (ESC) in una modalità
ridotta.Sistema elettronico antiribaltamento (ERM)
Il sistema in questione calcola il valore po-
tenziale di rischio di sollevamento delle ruote
durante il traino controllando costantemente
i comandi impartiti dal conducente al volante
e la velocità della vettura. Al rilevamento di
variazioni nella rotazione del volante e nella
velocità vettura tali da provocare potenzial-
mente il sollevamento delle ruote dal suolo, il
sistema applica opportunamente i freni e
riduce eventualmente la potenza del motore
per ridurre la possibilità che tale solleva-
mento si verifichi. il sistema ERM limita la
possibilità che le ruote si sollevino da terra
durante manovre estreme ma non è in grado
di evitare sempre il verificarsi di tali feno-
meni, specie in caso di abbandono della
carreggiata o di collisione con oggetti o altre
vetture.
NOTA:
Ogniqualvolta l'ESC è in modalità di disinse-
rimento completo (se in dotazione), l'ERM è
disabilitato. Fare riferimento a "Programma
elettronico di stabilità (ESC)" in questo capi-
tolo per una spiegazione completa delle mo-
dalità ESC disponibili.
97

ATTENZIONE!
Molti fattori concorrono a causare il poten-
ziale sollevamento delle ruote o il ribalta-
mento, ad esempio, il carico, le condizioni
stradali e quelle di guida. Il sistema ERM
non è in grado di evitare sempre il verifi-
carsi di tali fenomeni, specie in caso di
abbandono della carreggiata o di colli-
sione con oggetti o altre vetture. Le presta-
zioni di una vettura dotata di ERM non
devono mai essere messe alla prova in
modo incauto e pericoloso, con la possibi-
lità di mettere a repentaglio la sicurezza
del conducente e di altre persone.
Stabilizzatore rimorchio (TSC)
Il sistema TSC impiega una serie di sensori
montati sulla vettura per individuare uno
sbandamento eccessivo del rimorchio e pren-
dere le misure appropriate per arrestarlo. Il
TSC si attiva automaticamente una volta rile-
vato lo sbandamento eccessivo del rimorchio.NOTA:
Il sistema TSC non è in grado di fermare la
sbandata di qualsiasi rimorchio. In caso di
traino di rimorchi si raccomanda di essere
sempre estremamente cauti e seguire le rac-
comandazioni del caso per quanto riguarda il
peso sul dispositivo di traino per rimorchio.
Per ulteriori informazioni, fare riferimento a
"Traino di rimorchi" in "Avviamento e funzio-
namento".
Quando il sistema TSC è in funzione, la spia
di segnalazione avaria/attivazione dell'ESC
lampeggia, la potenza del motore si riduce e
si può avvertire una frenata su singole ruote
conseguente al tentativo di arrestare la sban-
data del rimorchio. Il sistema TSC è disatti-
vato quando il sistema ESC si trova in moda-
lità di disinserimento parziale o di
disinserimento completo.
ATTENZIONE!
Se il TSC si attiva durante la guida, ridurre
la velocità, fermare la vettura in un luogo
sicuro e sistemare il carico del rimorchio
per eliminare la sbandata.
Sistema Ready Alert Brakes (RAB)
Il sistema Ready Alert Brakes riduce il tempo
necessario per ottenere una frenata completa
in situazioni di emergenza. Il sistema è in
grado di anticipare eventuali situazioni in cui
è necessario effettuare una frenata d'emer-
genza monitorando la velocità con cui
l'acceleratore viene rilasciato dal condu-
cente. L'EBC preparerà l'impianto frenante
per una frenata di emergenza.
Funzione di asciugatura dei dischi (RBS)
La funzione di asciugatura dei dischi (RBS)
migliora le prestazioni di frenata sul bagnato.
Il sistema applica a intervalli regolari una
leggera pressione sui freni per rimuovere
eventuali accumuli di acqua sui dischi dei
freni anteriori. Funziona quando i tergicri-
stalli si trovano sulla velocità LO (bassa) o HI
(alta). Quando la funzione di asciugatura dei
dischi è attiva, il conducente non riceve al-
cuna notifica e non deve eseguire alcuna
azione.
SICUREZZA
98

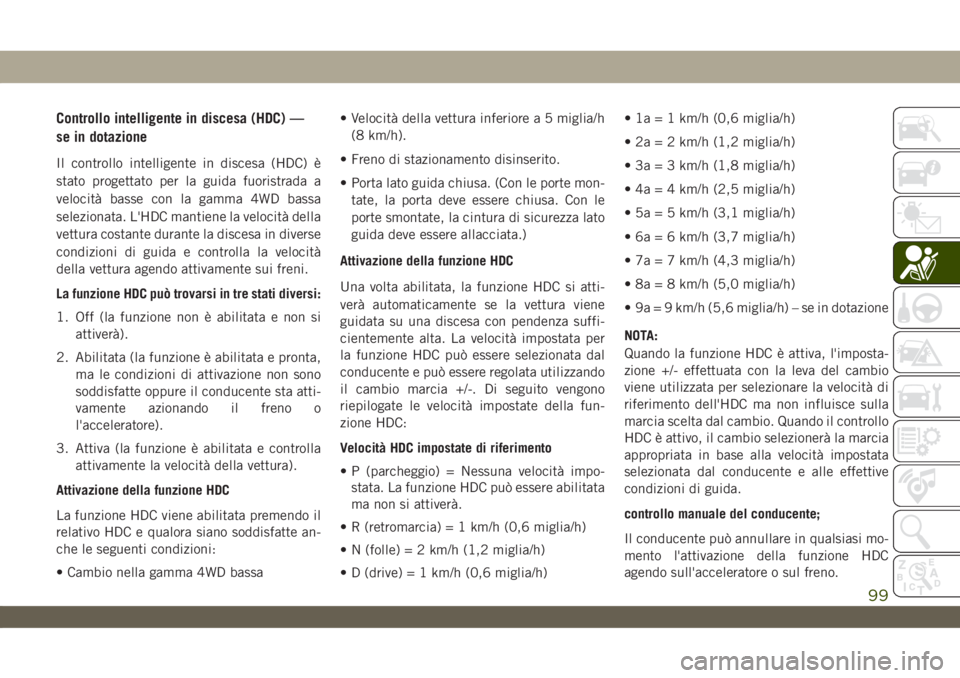

Controllo intelligente in discesa (HDC) —
se in dotazione
Il controllo intelligente in discesa (HDC) è
stato progettato per la guida fuoristrada a
velocità basse con la gamma 4WD bassa
selezionata. L'HDC mantiene la velocità della
vettura costante durante la discesa in diverse
condizioni di guida e controlla la velocità
della vettura agendo attivamente sui freni.
La funzione HDC può trovarsi in tre stati diversi:
1. Off (la funzione non è abilitata e non si
attiverà).
2. Abilitata (la funzione è abilitata e pronta,
ma le condizioni di attivazione non sono
soddisfatte oppure il conducente sta atti-
vamente azionando il freno o
l'acceleratore).
3. Attiva (la funzione è abilitata e controlla
attivamente la velocità della vettura).
Attivazione della funzione HDC
La funzione HDC viene abilitata premendo il
relativo HDC e qualora siano soddisfatte an-
che le seguenti condizioni:
• Cambio nella gamma 4WD bassa• Velocità della vettura inferiore a 5 miglia/h
(8 km/h).
• Freno di stazionamento disinserito.
• Porta lato guida chiusa. (Con le porte mon-
tate, la porta deve essere chiusa. Con le
porte smontate, la cintura di sicurezza lato
guida deve essere allacciata.)
Attivazione della funzione HDC
Una volta abilitata, la funzione HDC si atti-
verà automaticamente se la vettura viene
guidata su una discesa con pendenza suffi-
cientemente alta. La velocità impostata per
la funzione HDC può essere selezionata dal
conducente e può essere regolata utilizzando
il cambio marcia +/-. Di seguito vengono
riepilogate le velocità impostate della fun-
zione HDC:
Velocità HDC impostate di riferimento
• P (parcheggio) = Nessuna velocità impo-
stata. La funzione HDC può essere abilitata
ma non si attiverà.
• R (retromarcia) = 1 km/h (0,6 miglia/h)
• N (folle) = 2 km/h (1,2 miglia/h)
• D (drive) = 1 km/h (0,6 miglia/h)• 1a = 1 km/h (0,6 miglia/h)
• 2a = 2 km/h (1,2 miglia/h)
• 3a = 3 km/h (1,8 miglia/h)
• 4a = 4 km/h (2,5 miglia/h)
• 5a = 5 km/h (3,1 miglia/h)
• 6a = 6 km/h (3,7 miglia/h)
• 7a = 7 km/h (4,3 miglia/h)
• 8a = 8 km/h (5,0 miglia/h)
• 9a = 9 km/h (5,6 miglia/h) – se in dotazione
NOTA:
Quando la funzione HDC è attiva, l'imposta-
zione +/- effettuata con la leva del cambio
viene utilizzata per selezionare la velocità di
riferimento dell'HDC ma non influisce sulla
marcia scelta dal cambio. Quando il controllo
HDC è attivo, il cambio selezionerà la marcia
appropriata in base alla velocità impostata
selezionata dal conducente e alle effettive
condizioni di guida.
controllo manuale del conducente;
Il conducente può annullare in qualsiasi mo-
mento l'attivazione della funzione HDC
agendo sull'acceleratore o sul freno.
99

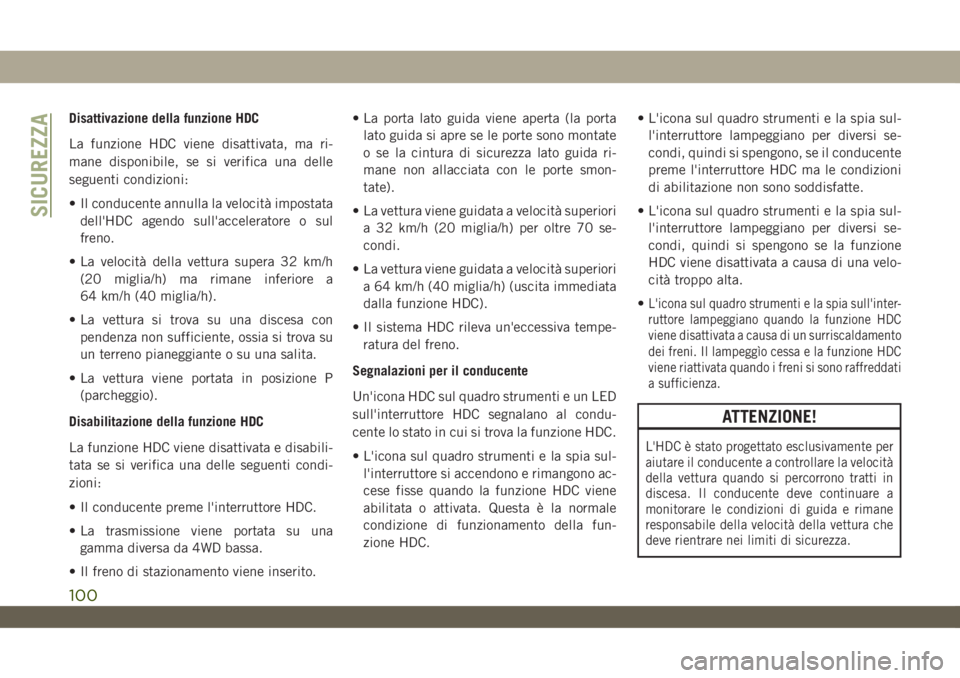

Disattivazione della funzione HDC
La funzione HDC viene disattivata, ma ri-
mane disponibile, se si verifica una delle
seguenti condizioni:
• Il conducente annulla la velocità impostata
dell'HDC agendo sull'acceleratore o sul
freno.
• La velocità della vettura supera 32 km/h
(20 miglia/h) ma rimane inferiore a
64 km/h (40 miglia/h).
• La vettura si trova su una discesa con
pendenza non sufficiente, ossia si trova su
un terreno pianeggiante o su una salita.
• La vettura viene portata in posizione P
(parcheggio).
Disabilitazione della funzione HDC
La funzione HDC viene disattivata e disabili-
tata se si verifica una delle seguenti condi-
zioni:
• Il conducente preme l'interruttore HDC.
• La trasmissione viene portata su una
gamma diversa da 4WD bassa.
• Il freno di stazionamento viene inserito.• La porta lato guida viene aperta (la porta
lato guida si apre se le porte sono montate
o se la cintura di sicurezza lato guida ri-
mane non allacciata con le porte smon-
tate).
• La vettura viene guidata a velocità superiori
a 32 km/h (20 miglia/h) per oltre 70 se-
condi.
• La vettura viene guidata a velocità superiori
a 64 km/h (40 miglia/h) (uscita immediata
dalla funzione HDC).
• Il sistema HDC rileva un'eccessiva tempe-
ratura del freno.
Segnalazioni per il conducente
Un'icona HDC sul quadro strumenti e un LED
sull'interruttore HDC segnalano al condu-
cente lo stato in cui si trova la funzione HDC.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore si accendono e rimangono ac-
cese fisse quando la funzione HDC viene
abilitata o attivata. Questa è la normale
condizione di funzionamento della fun-
zione HDC.• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono, se il conducente
preme l'interruttore HDC ma le condizioni
di abilitazione non sono soddisfatte.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono se la funzione
HDC viene disattivata a causa di una velo-
cità troppo alta.
•
L'icona sul quadro strumenti e la spia sull'inter-
ruttore lampeggiano quando la funzione HDC
viene disattivata a causa di un surriscaldamento
dei freni. Il lampeggìo cessa e la funzione HDC
viene riattivata quando i freni si sono raffreddati
a sufficienza.
ATTENZIONE!
L'HDC è stato progettato esclusivamente per
aiutare il conducente a controllare la velocità
della vettura quando si percorrono tratti in
discesa. Il conducente deve continuare a
monitorare le condizioni di guida e rimane
responsabile della velocità della vettura che
deve rientrare nei limiti di sicurezza.
SICUREZZA
100

SISTEMI DI GUIDA
AUSILIARI
Monitoraggio dei punti ciechi (BSM) — se
in dotazione
Il sistema di monitoraggio dei punti ciechi
(BSM) utilizza due sensori radar, situati nelle
luci di posizione posteriore, per rilevare le
vetture abilitate alla circolazione in auto-
strada (automobili, autocarri, motociclette,
ecc.) che entrano nei punti ciechi dalla zona
posteriore/anteriore/laterale della vettura.All'avviamento della vettura, la spia BSM si
illumina temporaneamente su entrambi gli
specchi retrovisori esterni per segnalare al
conducente che il sistema è operativo. I sen-
sori del sistema BSM si attivano quando
viene innestata una marcia qualsiasi o viene
portato il cambio in posizione R (retromarcia)
ed entra nella modalità stand-by quando la
vettura si trova nella posizione P (parcheg-
gio).
La zona di rilevamento BSM copre circa la
larghezza di una corsia su entrambi i lati della
vettura 3,8 metri (12 piedi). La lunghezza
della zona ha inizio all'altezza dello specchio
retrovisore esterno e si estende approssima-
tivamente 3 m (10 piedi) oltre il paraurti
posteriore del veicolo. Il sistema BSM moni-
tora le zone di rilevamento su entrambi i lati
della vettura quando la velocità è pari o
superiore a circa 10 km/h (6 miglia/h) e
avverte il conducente dell'eventuale presenza
di veicoli in queste aree.NOTA:
• Il sistema BSM NON avverte il conducente
del rapido avvicinamento delle vetture che
si trovano all'esterno delle zone di rileva-
mento.
• La zona di rilevamento del sistema BSM
NON cambia se la vettura traina un rimor-
chio. Pertanto, prima di effettuare un cam-
bio di corsia, controllare visivamente se
nella corsia adiacente lo spazio libero è
sufficiente sia per la vettura sia per il rimor-
chio. Se il rimorchio o un altro oggetto (ad
esempio, una bicicletta, attrezzature spor-
tive) si estende oltre il perimetro laterale
della vettura, la spia BSM potrebbe rima-
nere illuminata per tutto il tempo in cui è
innestata una marcia in avanti.
• Il sistema di monitoraggio dei punti ciechi
(BSM) potrebbe disattivare (far lampeg-
giare) le spie di segnalazione sugli specchi
laterali, quando una motocicletta o un altro
oggetto di piccole dimensioni rimane in
prossimità del fianco della vettura per pe-
riodi di tempo prolungati, ossia più di un
paio di secondi.
Zone di rilevamento posteriori
101
