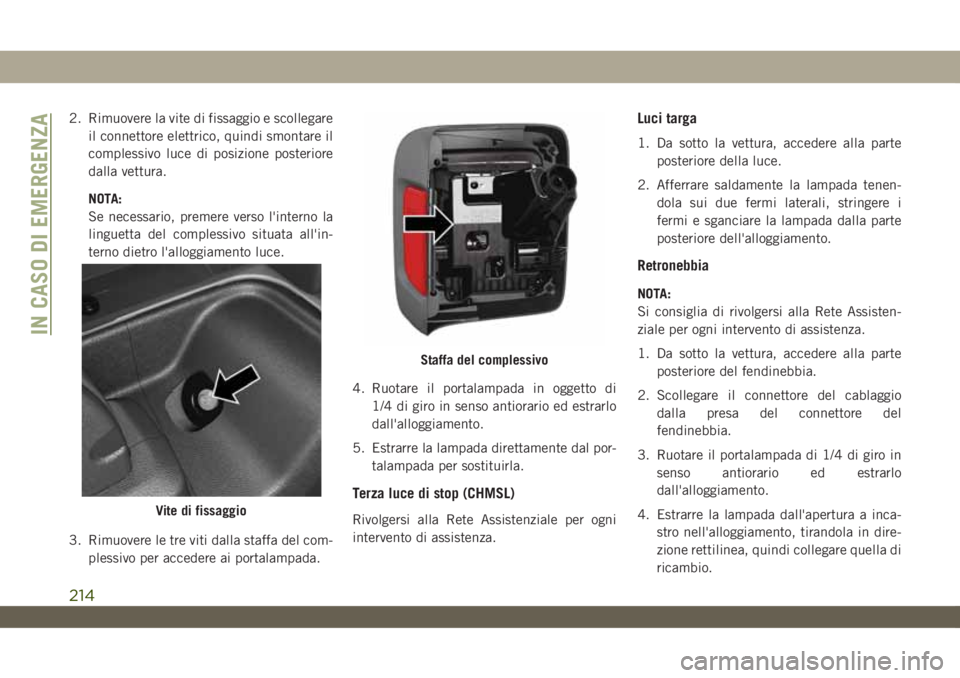

2. Rimuovere la vite di fissaggio e scollegare
il connettore elettrico, quindi smontare il
complessivo luce di posizione posteriore
dalla vettura.
NOTA:
Se necessario, premere verso l'interno la
linguetta del complessivo situata all'in-
terno dietro l'alloggiamento luce.
3. Rimuovere le tre viti dalla staffa del com-
plessivo per accedere ai portalampada.4. Ruotare il portalampada in oggetto di
1/4 di giro in senso antiorario ed estrarlo
dall'alloggiamento.
5. Estrarre la lampada direttamente dal por-
talampada per sostituirla.
Terza luce di stop (CHMSL)
Rivolgersi alla Rete Assistenziale per ogni
intervento di assistenza.
Luci targa
1. Da sotto la vettura, accedere alla parte
posteriore della luce.
2. Afferrare saldamente la lampada tenen-
dola sui due fermi laterali, stringere i
fermi e sganciare la lampada dalla parte
posteriore dell'alloggiamento.
Retronebbia
NOTA:
Si consiglia di rivolgersi alla Rete Assisten-
ziale per ogni intervento di assistenza.
1. Da sotto la vettura, accedere alla parte
posteriore del fendinebbia.
2. Scollegare il connettore del cablaggio
dalla presa del connettore del
fendinebbia.
3. Ruotare il portalampada di 1/4 di giro in
senso antiorario ed estrarlo
dall'alloggiamento.
4. Estrarre la lampada dall'apertura a inca-
stro nell'alloggiamento, tirandola in dire-
zione rettilinea, quindi collegare quella di
ricambio.
Vite di fissaggio
Staffa del complessivo
IN CASO DI EMERGENZA
214
Page 218 of 397

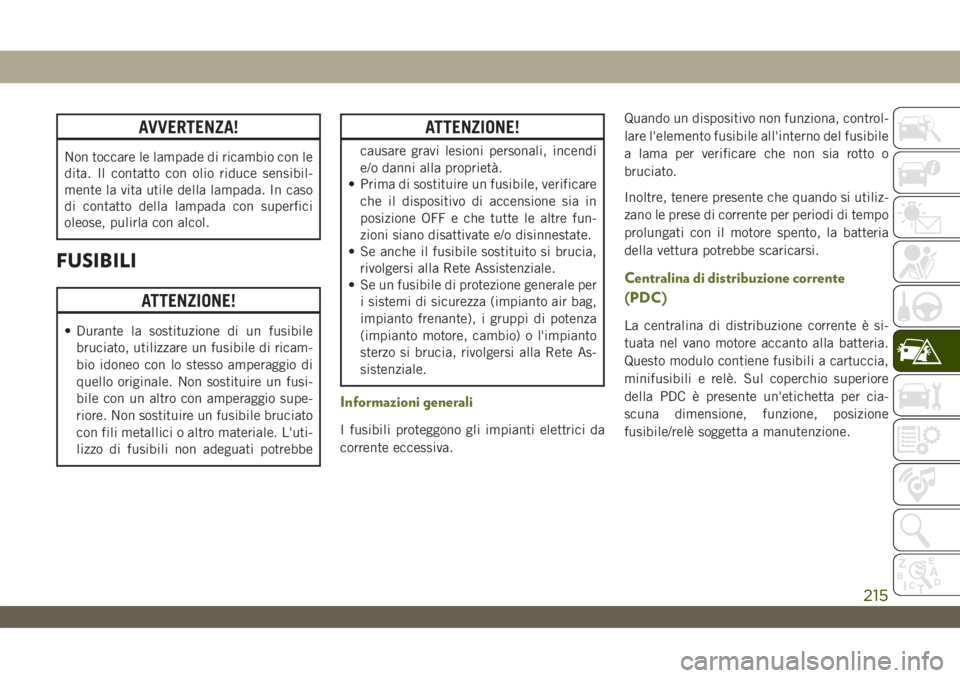

AVVERTENZA!
Non toccare le lampade di ricambio con le
dita. Il contatto con olio riduce sensibil-
mente la vita utile della lampada. In caso
di contatto della lampada con superfici
oleose, pulirla con alcol.
FUSIBILI
ATTENZIONE!
• Durante la sostituzione di un fusibile
bruciato, utilizzare un fusibile di ricam-
bio idoneo con lo stesso amperaggio di
quello originale. Non sostituire un fusi-
bile con un altro con amperaggio supe-
riore. Non sostituire un fusibile bruciato
con fili metallici o altro materiale. L'uti-
lizzo di fusibili non adeguati potrebbe
ATTENZIONE!
causare gravi lesioni personali, incendi
e/o danni alla proprietà.
• Prima di sostituire un fusibile, verificare
che il dispositivo di accensione sia in
posizione OFF e che tutte le altre fun-
zioni siano disattivate e/o disinnestate.
• Se anche il fusibile sostituito si brucia,
rivolgersi alla Rete Assistenziale.
• Se un fusibile di protezione generale per
i sistemi di sicurezza (impianto air bag,
impianto frenante), i gruppi di potenza
(impianto motore, cambio) o l'impianto
sterzo si brucia, rivolgersi alla Rete As-
sistenziale.
Informazioni generali
I fusibili proteggono gli impianti elettrici da
corrente eccessiva.Quando un dispositivo non funziona, control-
lare l'elemento fusibile all'interno del fusibile
a lama per verificare che non sia rotto o
bruciato.
Inoltre, tenere presente che quando si utiliz-
zano le prese di corrente per periodi di tempo
prolungati con il motore spento, la batteria
della vettura potrebbe scaricarsi.
Centralina di distribuzione corrente
(PDC)
La centralina di distribuzione corrente è si-
tuata nel vano motore accanto alla batteria.
Questo modulo contiene fusibili a cartuccia,
minifusibili e relè. Sul coperchio superiore
della PDC è presente un'etichetta per cia-
scuna dimensione, funzione, posizione
fusibile/relè soggetta a manutenzione.
215
Page 219 of 397

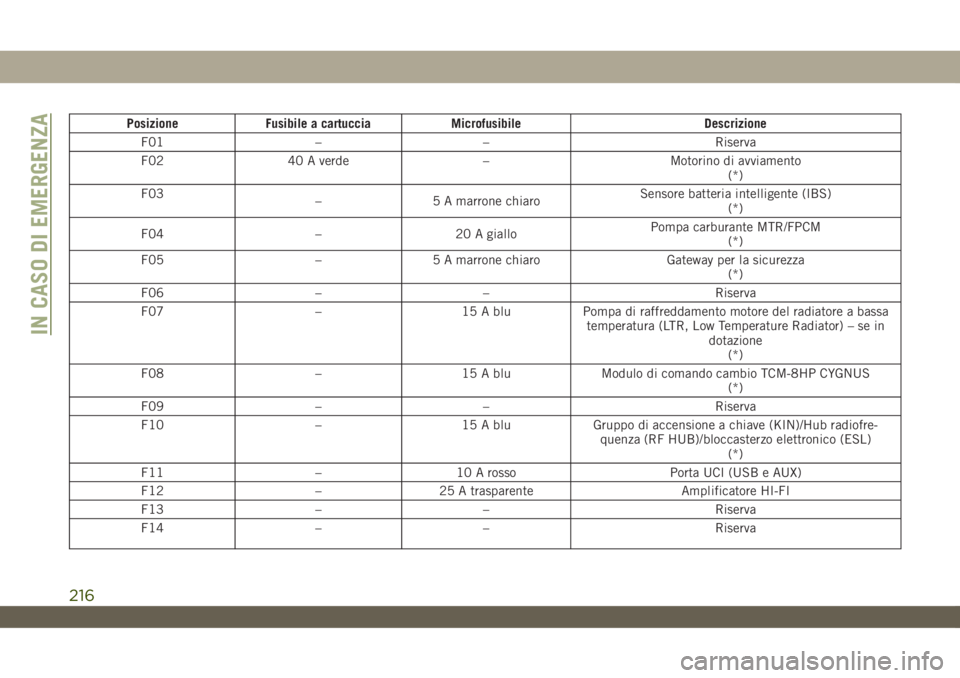

Posizione Fusibile a cartuccia Microfusibile Descrizione
F01 – – Riserva
F02 40 A verde – Motorino di avviamento
(*)
F03
– 5 A marrone chiaroSensore batteria intelligente (IBS)
(*)
F04 – 20 A gialloPompa carburante MTR/FPCM
(*)
F05 – 5 A marrone chiaro Gateway per la sicurezza
(*)
F06 – – Riserva
F07 – 15 A blu Pompa di raffreddamento motore del radiatore a bassa
temperatura (LTR, Low Temperature Radiator) – se in
dotazione
(*)
F08 – 15 A blu Modulo di comando cambio TCM-8HP CYGNUS
(*)
F09 – – Riserva
F10 – 15 A blu Gruppo di accensione a chiave (KIN)/Hub radiofre-
quenza (RF HUB)/bloccasterzo elettronico (ESL)
(*)
F11 – 10 A rosso Porta UCI (USB e AUX)
F12 – 25 A trasparente Amplificatore HI-FI
F13 – – Riserva
F14 – – Riserva
IN CASO DI EMERGENZA
216
Page 220 of 397

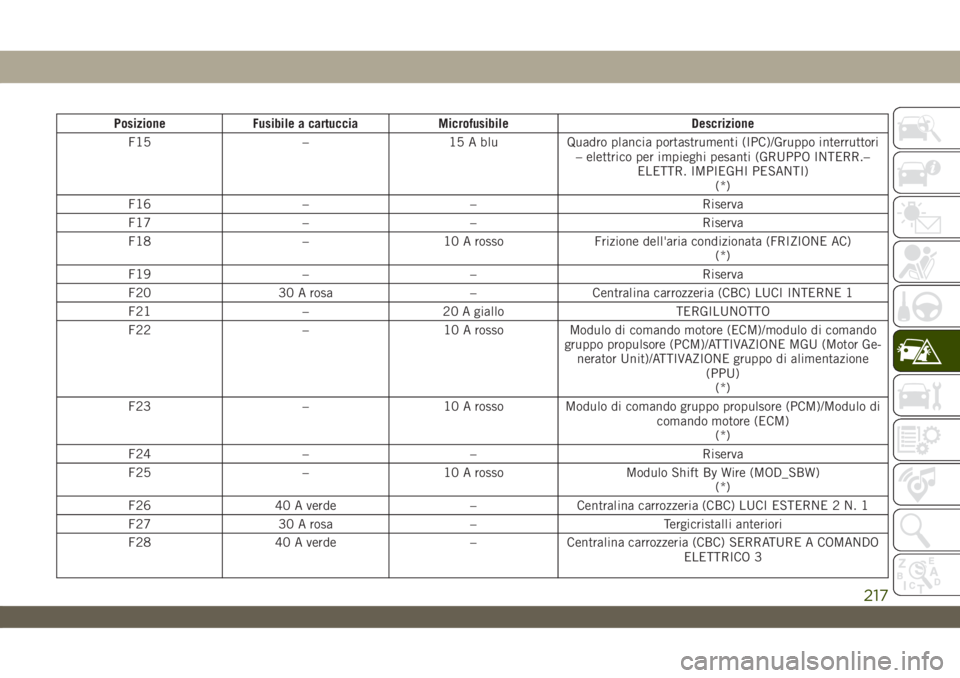

Posizione Fusibile a cartuccia Microfusibile Descrizione
F15 – 15 A blu Quadro plancia portastrumenti (IPC)/Gruppo interruttori
– elettrico per impieghi pesanti (GRUPPO INTERR.–
ELETTR. IMPIEGHI PESANTI)
(*)
F16 – – Riserva
F17 – – Riserva
F18 – 10 A rosso Frizione dell'aria condizionata (FRIZIONE AC)
(*)
F19 – – Riserva
F20 30 A rosa – Centralina carrozzeria (CBC) LUCI INTERNE 1
F21 – 20 A giallo TERGILUNOTTO
F22 – 10 A rosso Modulo di comando motore (ECM)/modulo di comando
gruppo propulsore (PCM)/ATTIVAZIONE MGU (Motor Ge-
nerator Unit)/ATTIVAZIONE gruppo di alimentazione
(PPU)
(*)
F23 – 10 A rosso Modulo di comando gruppo propulsore (PCM)/Modulo di
comando motore (ECM)
(*)
F24 – – Riserva
F25 – 10 A rosso Modulo Shift By Wire (MOD_SBW)
(*)
F26 40 A verde – Centralina carrozzeria (CBC) LUCI ESTERNE 2 N. 1
F27 30 A rosa – Tergicristalli anteriori
F28 40 A verde – Centralina carrozzeria (CBC) SERRATURE A COMANDO
ELETTRICO 3
217
Page 221 of 397

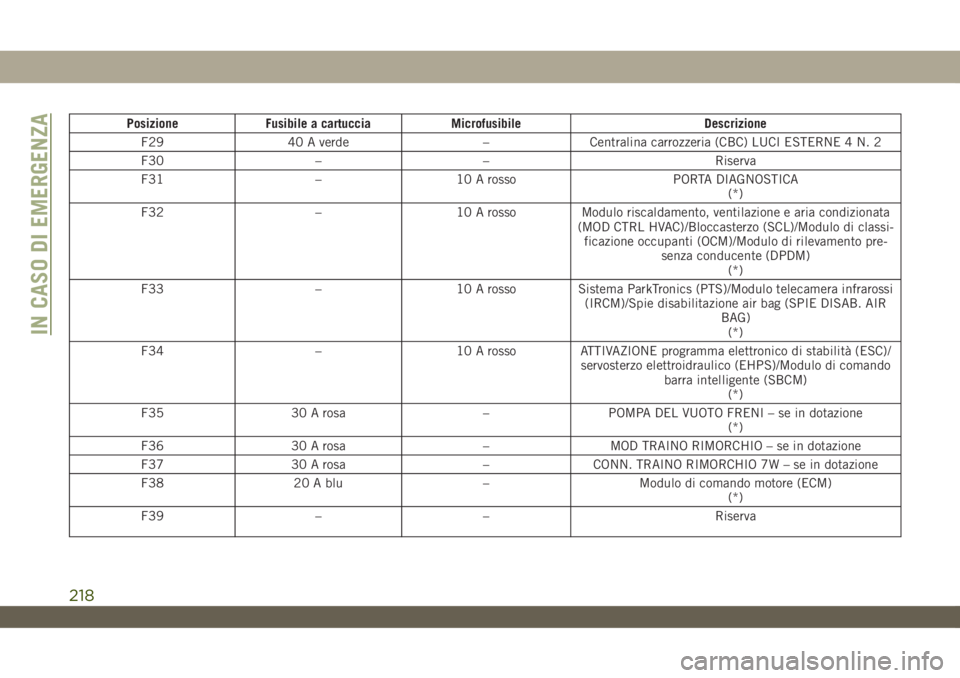

Posizione Fusibile a cartuccia Microfusibile Descrizione
F29 40 A verde – Centralina carrozzeria (CBC) LUCI ESTERNE 4 N. 2
F30 – – Riserva
F31 – 10 A rosso PORTA DIAGNOSTICA
(*)
F32 – 10 A rosso Modulo riscaldamento, ventilazione e aria condizionata
(MOD CTRL HVAC)/Bloccasterzo (SCL)/Modulo di classi-
ficazione occupanti (OCM)/Modulo di rilevamento pre-
senza conducente (DPDM)
(*)
F33 – 10 A rosso Sistema ParkTronics (PTS)/Modulo telecamera infrarossi
(IRCM)/Spie disabilitazione air bag (SPIE DISAB. AIR
BAG)
(*)
F34 – 10 A rosso ATTIVAZIONE programma elettronico di stabilità (ESC)/
servosterzo elettroidraulico (EHPS)/Modulo di comando
barra intelligente (SBCM)
(*)
F35 30 A rosa – POMPA DEL VUOTO FRENI – se in dotazione
(*)
F36 30 A rosa – MOD TRAINO RIMORCHIO – se in dotazione
F37 30 A rosa – CONN. TRAINO RIMORCHIO 7W – se in dotazione
F38 20 A blu – Modulo di comando motore (ECM)
(*)
F39 – – Riserva
IN CASO DI EMERGENZA
218
Page 222 of 397

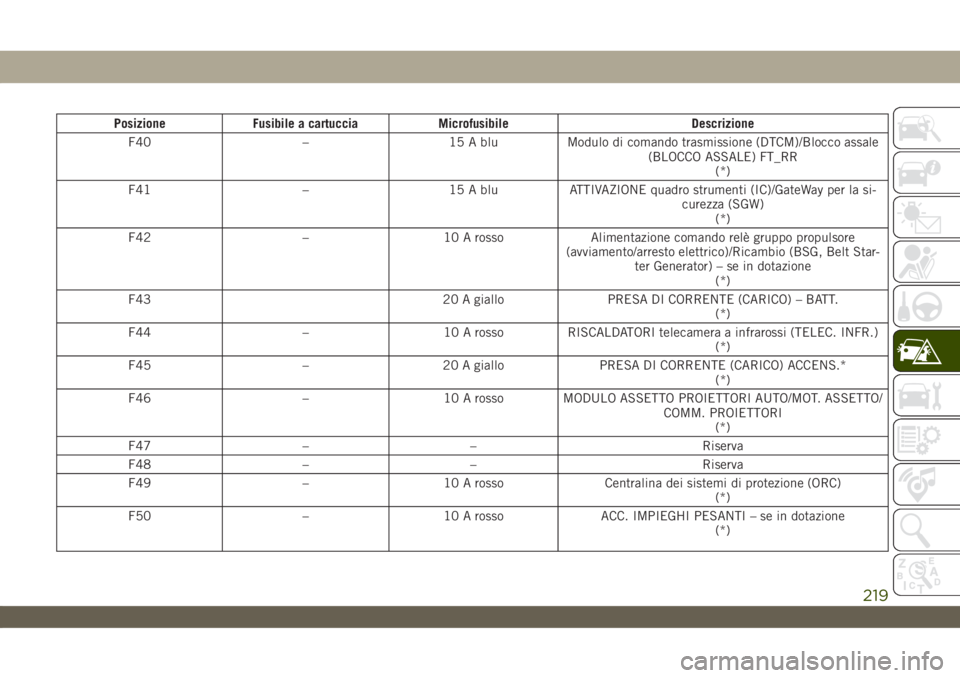

Posizione Fusibile a cartuccia Microfusibile Descrizione
F40 – 15 A blu Modulo di comando trasmissione (DTCM)/Blocco assale
(BLOCCO ASSALE) FT_RR
(*)
F41 – 15 A blu ATTIVAZIONE quadro strumenti (IC)/GateWay per la si-
curezza (SGW)
(*)
F42 – 10 A rosso Alimentazione comando relè gruppo propulsore
(avviamento/arresto elettrico)/Ricambio (BSG, Belt Star-
ter Generator) – se in dotazione
(*)
F43 20 A giallo PRESA DI CORRENTE (CARICO) – BATT.
(*)
F44 – 10 A rosso RISCALDATORI telecamera a infrarossi (TELEC. INFR.)
(*)
F45 – 20 A giallo PRESA DI CORRENTE (CARICO) ACCENS.*
(*)
F46 – 10 A rosso MODULO ASSETTO PROIETTORI AUTO/MOT. ASSETTO/
COMM. PROIETTORI
(*)
F47 – – Riserva
F48 – – Riserva
F49 – 10 A rosso Centralina dei sistemi di protezione (ORC)
(*)
F50 – 10 A rosso ACC. IMPIEGHI PESANTI – se in dotazione
(*)
219
Page 223 of 397

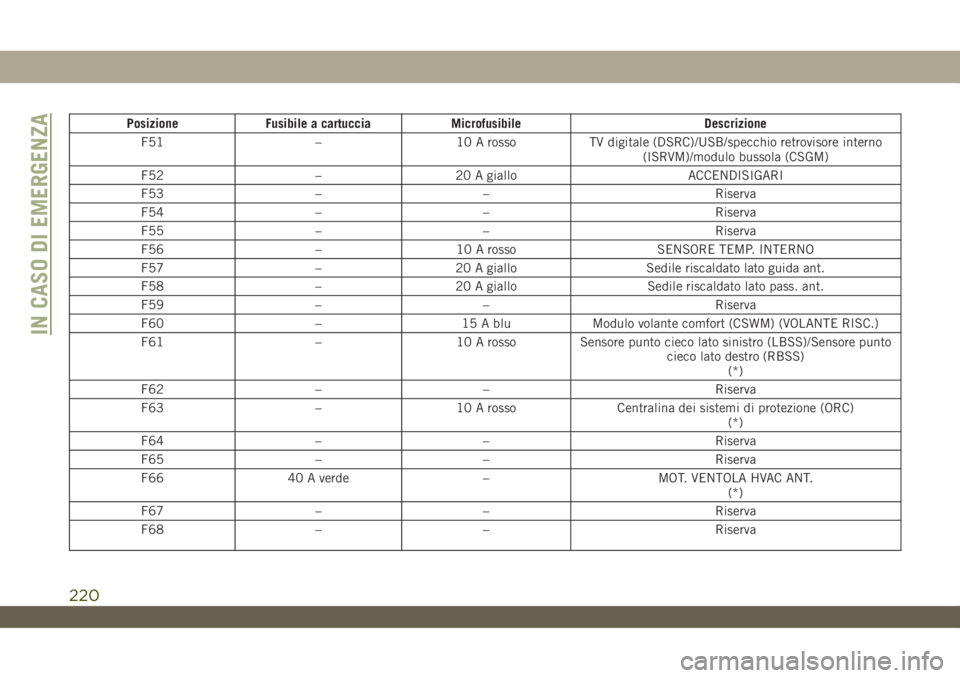

Posizione Fusibile a cartuccia Microfusibile Descrizione
F51 – 10 A rosso TV digitale (DSRC)/USB/specchio retrovisore interno
(ISRVM)/modulo bussola (CSGM)
F52 – 20 A giallo ACCENDISIGARI
F53 – – Riserva
F54 – – Riserva
F55 – – Riserva
F56 – 10 A rosso SENSORE TEMP. INTERNO
F57 – 20 A giallo Sedile riscaldato lato guida ant.
F58 – 20 A giallo Sedile riscaldato lato pass. ant.
F59 – – Riserva
F60 – 15 A blu Modulo volante comfort (CSWM) (VOLANTE RISC.)
F61 – 10 A rosso Sensore punto cieco lato sinistro (LBSS)/Sensore punto
cieco lato destro (RBSS)
(*)
F62 – – Riserva
F63 – 10 A rosso Centralina dei sistemi di protezione (ORC)
(*)
F64 – – Riserva
F65 – – Riserva
F66 40 A verde – MOT. VENTOLA HVAC ANT.
(*)
F67 – – Riserva
F68 – – Riserva
IN CASO DI EMERGENZA
220
Page 224 of 397
Posizione Fusibile a cartuccia Microfusibile Descrizione
F69 – 5 A marrone chiaro BSG (Belt Starter Generator) MGU (Motor Generator
Unit) – se in dotazione
(*)
F70 – 25 A trasparente BOBINA ACCENS./INIEZ. (BENZINA)/MOD. CANDELA
PRERISC. (DIESEL)
(*)
F71 – – Riserva
F72 – 10 A rosso GRUPPO ACC. ELETTR. IMPIEGHI PESANTI – se in do-
tazione
(*)
F73 20 A blu – CAPOTE A COMANDO ELETTRICO SX
(*)
F74 20 A blu – CAPOTE A COMANDO ELETTRICO DX
(*)
F75 – 10 A rosso Gruppo di alimentazione – Modulo di comando pacco
batteria e modulo di alimentazione ausiliaria (PPU-
BPCM E APM) – BSG (Belt Starter Generator) – se in
dotazione
(*)
F76 – 20 A giallo ECM (BENZINA)/PCM (DIESEL)
(*)
F77 – 10 A rosso SPECCHI RISCALDATI
F78 – 10 A rosso BUSSOLA/ANTI-INTRUSIONE/SIRENA/SENSORI ANTI-
INTRUSIONE
F79 – 20 A giallo MOD. COMANDO BARRA INTELL.
(*)
