2019 JEEP WRANGLER UNLIMITED Libretto Uso Manutenzione (in Italian)

Traino da turismo — modelli a quattro
ruote motrici
NOTA:
Per il traino da turismo, il gruppo di rinvio
deve essere portato nella posizione N (folle),
il cambio automatico deve essere spostato in
posizione P (parcheggio), mentre quello ma-
nuale deve essere innestato in una marcia
(posizione diversa da N (folle)).
AVVERTENZA!
• NON trainare un carrello con vetture con
quattro ruote motrici. Il traino della vet-
tura con solo le ruote anteriori o poste-
riori a terra può causare gravi danni al
cambio e/o al gruppo di rinvio. Effet-
tuare il traino con tutte e quattro le ruote
a terra o sollevate da terra (utilizzando
un rimorchio).
• Eseguire il traino solo in marcia avanti.
Le operazioni di traino in retromarcia
potrebbero causare gravi danni al
gruppo di rinvio.
AVVERTENZA!
• Durante il traino da turismo, i cambi
automatici devono essere posizionati su
P (parcheggio).
• Durante il traino da turismo, i cambi
manuali devono essere innestati in una
marcia (non in posizione N (folle)).
• Prima di procedere al traino da turismo,
eseguire la procedura descritta in "Cam-
bio in posizione N (folle)" per assicurarsi
che il gruppo di rinvio sia completa-
mente in folle. Altrimenti, si causeranno
dei danni interni.
• Se si traina una vettura senza rispettare
i requisiti sopra indicati, si possono cau-
sare gravi danni al cambio e/o al gruppo
di rinvio. I danni causati da un traino
eseguito in modo improprio non sono
coperti dalla garanzia limitata della vet-
tura nuova.
• Non utilizzare una barra di traino con
gancio ad attacco al paraurti della vet-
tura. La barra frontale del paraurti ver-
rebbe danneggiata.
Innesto della posizione N (folle)
Per preparare la vettura al traino da turismo,
adottare la procedura illustrata di seguito.
ATTENZIONE!
Lasciare la vettura incustodita con il
gruppo di rinvio in posizione N (folle)
senza prima aver innestato completa-
mente il freno di stazionamento può cau-
sare lesioni o la morte del conducente e di
terze persone. La posizione N (folle) del
gruppo di rinvio disinnesta sia l'albero di
trasmissione anteriore che quello poste-
riore dal gruppo propulsore; pertanto la
vettura può spostarsi anche se il cambio
automatico si trova nella posizione P (par-
cheggio) (o con una marcia inserita nel
caso del cambio manuale). Il freno di
stazionamento deve sempre essere inse-
rito quando il conducente non è a bordo
della vettura.
AVVIAMENTO E FUNZIONAMENTO
206

AVVERTENZA!
Per evitare di danneggiare parti interne,
prima di procedere al traino da turismo,
attenersi a queste procedure per assicu-
rarsi che il gruppo di rinvio sia completa-
mente innestato in posizione N (folle).
1. Arrestare completamente la vettura in
piano.
2. Premere e tenere premuto il pedale del
freno.
3. Spostare il cambio automatico in folle (N)
o premere il pedale della frizione su cam-
bio manuale.
4. Spegnere il motore.
5. Spostare la leva del gruppo di rinvio in
folle (N).6. Avviare il motore.
7. Portare il cambio in posizione R
(retromarcia).
8. Rilasciare il pedale del freno (e il pedale
della frizione su cambio manuale) per
cinque secondi e verificare che la vettura
non si muova.
9. Ripetere i punti7e8conilcambio
automatico in posizione D (drive) o con il
cambio manuale nella prima marcia.
10. Spegnere il motore e lasciare il disposi-
tivo di accensione nella posizione ACC
(Accessori) sbloccata.
11. Azionare il freno di stazionamento a
fondo.
12. Spostare il cambio in posizione P (par-
cheggio) o il cambio manuale in una
marcia (NON in posizione N (folle)).
AVVERTENZA!
Spostando il cambio in posizione P (par-
cheggio) con il gruppo di rinvio in posi-
zione N (folle) e il motore in funzione, si
potrebbe danneggiare il cambio. Con il
gruppo di rinvio in posizione N (folle),
verificare che il motore sia spento prima di
spostare il cambio in posizione P (parcheg-
gio).
13. Collegare la vettura al veicolo trainante
utilizzando una barra di traino adeguata.
14. Rilasciare il freno di stazionamento.
15. Scollegare il cavo negativo della batteria
e fissarlo in un punto lontano dal mor-
setto negativo della batteria.
207

Disinserimento della posizione N (folle)
Per preparare la vettura al normale uso, atte-
nersi alla procedura illustrata di seguito.
1. Arrestare completamente la vettura, la-
sciandola collegata al veicolo trainante.
2. Azionare il freno di stazionamento a
fondo.
3. Ricollegare il cavo batteria negativo.
4. Avviare il motore.
5. Premere e tenere premuto il pedale del
freno.6. Portare il cambio in posizione N (folle).
7. Spegnere il motore.
8. Spostare la leva del gruppo di rinvio alla
posizione desiderata.
NOTA:
Quando si esce dalla posizione N (folle)
del gruppo di rinvio, il motore deve rima-
nere spento per evitare un cambio marcia
non scorrevole.
9. Spostare il cambio automatico in posi-
zione P (parcheggio) o il cambio manuale
in posizione N (folle).10. Rilasciare il pedale del freno.
11. Scollegare la vettura dal veicolo
trainante.
12. Avviare il motore.
13. Premere e tenere premuto il pedale del
freno.
14. Rilasciare il freno di stazionamento.
15. Innestare la marcia nel cambio, rila-
sciare il pedale del freno (e il pedale
della frizione sui cambi manuali) e veri-
ficare che la vettura funzioni
normalmente.
AVVIAMENTO E FUNZIONAMENTO
208

IN CASO DI EMERGENZA
LUCI DI EMERGENZA........210
SOSTITUZIONE DI UNA LAM-
PADA ....................210
Lampade di ricambio...........210
Sostituzione lampade...........212
FUSIBILI..................215
Informazioni generali............215
Centralina di distribuzione corrente
(PDC).....................215
SOLLEVAMENTO DELLA VETTURA
E SOSTITUZIONE DI UNA
RUOTA...................224
Alloggiamento del martinetto.......225
Estrazione della ruota di scorta.....225
Operazioni preliminari per l'uso del
martinetto..................226
Istruzioni d'uso del martinetto......226
Montaggio di uno pneumatico......229
Dichiarazione di conformità........229
Precauzioni per l'utilizzo del martinetto .232
AVVIAMENTO DI EMERGENZA .233
Preparazioni per l'avviamento di
emergenza..................233
Procedura di avviamento di emergenza .234
SURRISCALDAMENTO DEL MO-
TORE ....................235DISINNESTO MANUALE DELLA PO-
SIZIONE P (PARCHEGGIO).....236
COME LIBERARE UNA VETTURA
IMPANTANATA .............237
TRAINO DELLA VETTURA IN
PANNE...................239
Senza chiave.................240
Modelli con trazione a quattro ruote
motrici.....................240
Uso dell'attacco per il traino.......241
SISTEMA DI RISPOSTA OTTIMIZ-
ZATA IN CASO DI INCIDENTE
(EARS)...................242
REGISTRATORE DATI (EDR). . . .242
IN CASO DI EMERGENZA
209

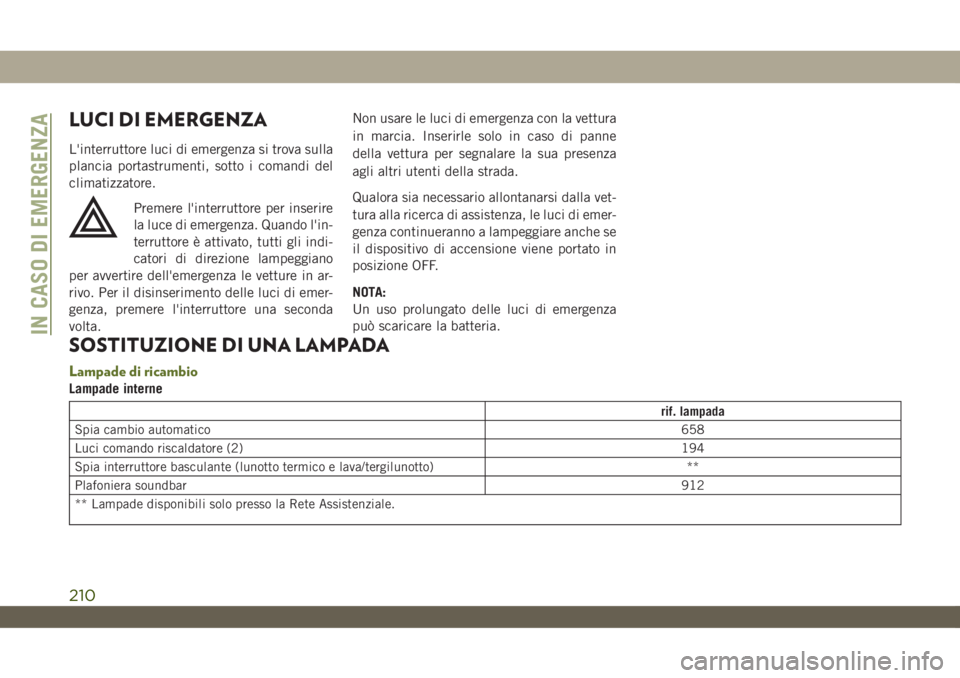

LUCI DI EMERGENZA
L'interruttore luci di emergenza si trova sulla
plancia portastrumenti, sotto i comandi del
climatizzatore.
Premere l'interruttore per inserire
la luce di emergenza. Quando l'in-
terruttore è attivato, tutti gli indi-
catori di direzione lampeggiano
per avvertire dell'emergenza le vetture in ar-
rivo. Per il disinserimento delle luci di emer-
genza, premere l'interruttore una seconda
volta.Non usare le luci di emergenza con la vettura
in marcia. Inserirle solo in caso di panne
della vettura per segnalare la sua presenza
agli altri utenti della strada.
Qualora sia necessario allontanarsi dalla vet-
tura alla ricerca di assistenza, le luci di emer-
genza continueranno a lampeggiare anche se
il dispositivo di accensione viene portato in
posizione OFF.
NOTA:
Un uso prolungato delle luci di emergenza
può scaricare la batteria.
SOSTITUZIONE DI UNA LAMPADA
Lampade di ricambio
Lampade interne
rif. lampada
Spia cambio automatico658
Luci comando riscaldatore (2)194
Spia interruttore basculante (lunotto termico e lava/tergilunotto) **
Plafoniera soundbar912
** Lampade disponibili solo presso la Rete Assistenziale.
IN CASO DI EMERGENZA
210

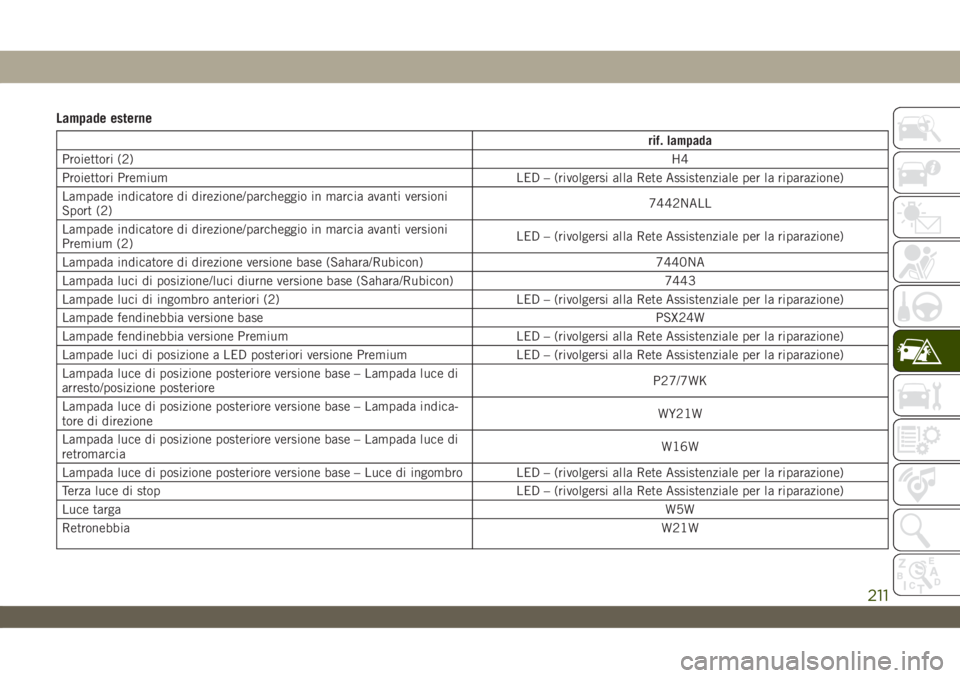

Lampade esterne
rif. lampada
Proiettori (2)H4
Proiettori Premium LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampade indicatore di direzione/parcheggio in marcia avanti versioni
Sport (2)7442NALL
Lampade indicatore di direzione/parcheggio in marcia avanti versioni
Premium (2)LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampada indicatore di direzione versione base (Sahara/Rubicon) 7440NA
Lampada luci di posizione/luci diurne versione base (Sahara/Rubicon) 7443
Lampade luci di ingombro anteriori (2) LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampade fendinebbia versione base PSX24W
Lampade fendinebbia versione Premium LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampade luci di posizione a LED posteriori versione Premium LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampada luce di posizione posteriore versione base – Lampada luce di
arresto/posizione posterioreP27/7WK
Lampada luce di posizione posteriore versione base – Lampada indica-
tore di direzioneWY21W
Lampada luce di posizione posteriore versione base – Lampada luce di
retromarciaW16W
Lampada luce di posizione posteriore versione base – Luce di ingombro LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Terza luce di stop LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Luce targaW5W
RetronebbiaW21W
211

rif. lampada
NOTA:
I numeri si riferiscono a tipi di lampade commerciali che possono essere acquistati presso la Rete Assistenziale.
Per la sostituzione di una lampada, rivolgersi alla Rete Assistenziale o fare riferimento al Manuale di assistenza corrispondente.

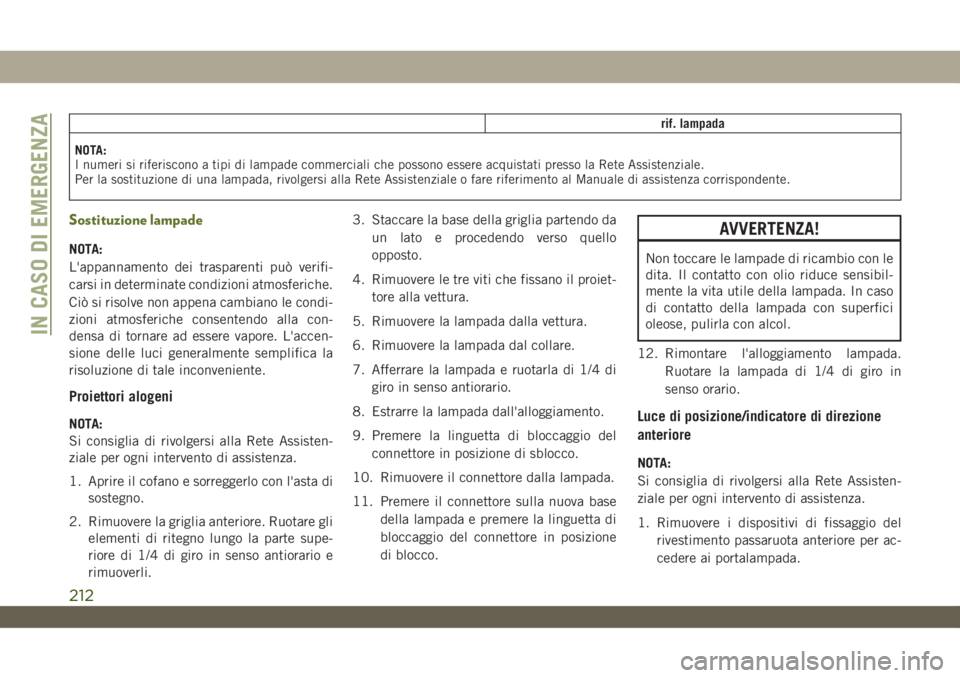

Sostituzione lampade
NOTA:
L'appannamento dei trasparenti può verifi-
carsi in determinate condizioni atmosferiche.
Ciò si risolve non appena cambiano le condi-
zioni atmosferiche consentendo alla con-
densa di tornare ad essere vapore. L'accen-
sione delle luci generalmente semplifica la
risoluzione di tale inconveniente.
Proiettori alogeni
NOTA:
Si consiglia di rivolgersi alla Rete Assisten-
ziale per ogni intervento di assistenza.
1. Aprire il cofano e sorreggerlo con l'asta di
sostegno.
2. Rimuovere la griglia anteriore. Ruotare gli
elementi di ritegno lungo la parte supe-
riore di 1/4 di giro in senso antiorario e
rimuoverli.3. Staccare la base della griglia partendo da
un lato e procedendo verso quello
opposto.
4. Rimuovere le tre viti che fissano il proiet-
tore alla vettura.
5. Rimuovere la lampada dalla vettura.
6. Rimuovere la lampada dal collare.
7. Afferrare la lampada e ruotarla di 1/4 di
giro in senso antiorario.
8. Estrarre la lampada dall'alloggiamento.
9. Premere la linguetta di bloccaggio del
connettore in posizione di sblocco.
10. Rimuovere il connettore dalla lampada.
11. Premere il connettore sulla nuova base
della lampada e premere la linguetta di
bloccaggio del connettore in posizione
di blocco.
AVVERTENZA!
Non toccare le lampade di ricambio con le
dita. Il contatto con olio riduce sensibil-
mente la vita utile della lampada. In caso
di contatto della lampada con superfici
oleose, pulirla con alcol.
12. Rimontare l'alloggiamento lampada.
Ruotare la lampada di 1/4 di giro in
senso orario.
Luce di posizione/indicatore di direzione
anteriore
NOTA:
Si consiglia di rivolgersi alla Rete Assisten-
ziale per ogni intervento di assistenza.
1. Rimuovere i dispositivi di fissaggio del
rivestimento passaruota anteriore per ac-
cedere ai portalampada.
IN CASO DI EMERGENZA
212

2. Ruotare il complessivo portalampada di
un 1/4 di giro in senso antiorario e rimuo-
verlo dall'alloggiamento. Estrarre la lam-
pada direttamente dal portalampada per
sostituirla.
Luce di ingombro anteriore a LED
Rivolgersi alla Rete Assistenziale per ogni
intervento di assistenza.
Fendinebbia anteriore alogeno
NOTA:
Si consiglia di rivolgersi alla Rete Assisten-
ziale per ogni intervento di assistenza.
1. Da sotto la vettura, accedere alla parte
posteriore della luce del fendinebbia.
2. Scollegare il connettore del cablaggio
dalla presa del connettore della luce del
fendinebbia.
3. Afferrare saldamente la lampada tenen-
dola sui due fermi, stringerli e sganciare
la lampada dalla parte posteriore dell'al-
loggiamento del fendinebbia anteriore.
4. Estrarre la lampada dall'apertura a inca-
stro nell'alloggiamento, tirandola in dire-
zione rettilinea, quindi collegare quella di
ricambio.
AVVERTENZA!
Non toccare le lampade di ricambio con le
dita. Il contatto con olio riduce sensibil-
mente la vita utile della lampada. In caso
di contatto della lampada con superfici
oleose, pulirla con alcol.Fendinebbia anteriore LED
Rivolgersi alla Rete Assistenziale per ogni
intervento di assistenza.
Luce di posizione posteriore, luce di stop,
indicatore di direzione e luce di retro-
marcia

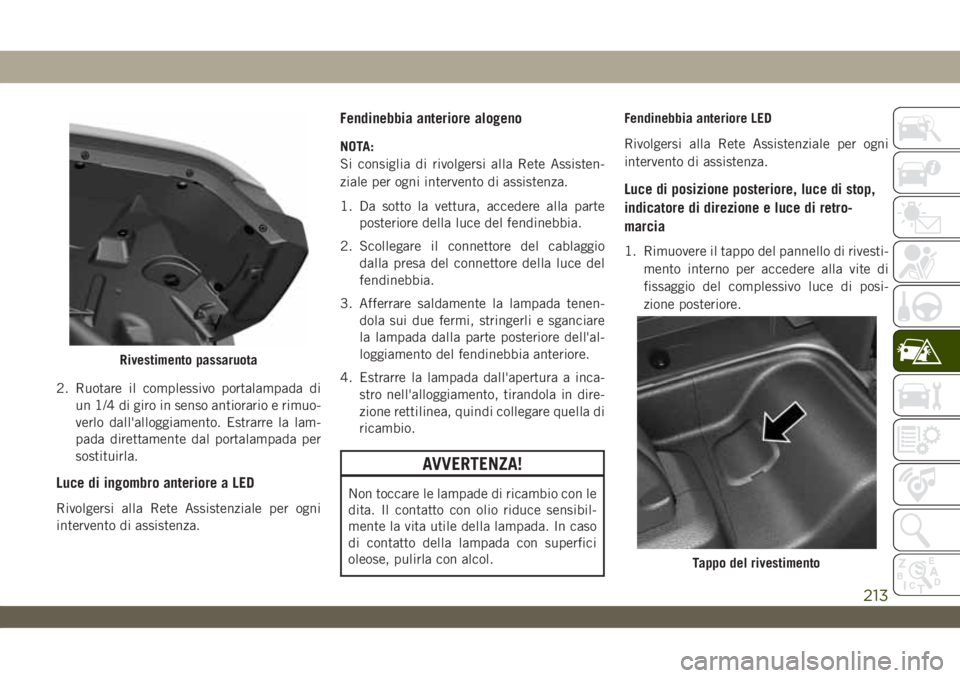

1. Rimuovere il tappo del pannello di rivesti-
mento interno per accedere alla vite di
fissaggio del complessivo luce di posi-
zione posteriore.
Rivestimento passaruota
Tappo del rivestimento
213
