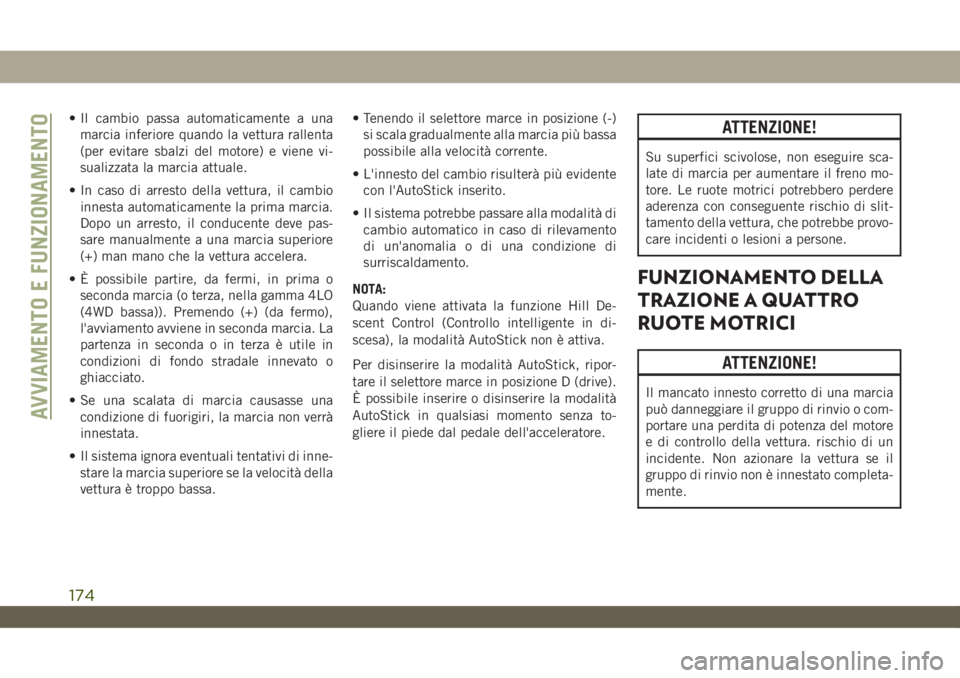

• Il cambio passa automaticamente a una
marcia inferiore quando la vettura rallenta
(per evitare sbalzi del motore) e viene vi-
sualizzata la marcia attuale.
• In caso di arresto della vettura, il cambio
innesta automaticamente la prima marcia.
Dopo un arresto, il conducente deve pas-
sare manualmente a una marcia superiore
(+) man mano che la vettura accelera.
• È possibile partire, da fermi, in prima o
seconda marcia (o terza, nella gamma 4LO
(4WD bassa)). Premendo (+) (da fermo),
l'avviamento avviene in seconda marcia. La
partenza in seconda o in terza è utile in
condizioni di fondo stradale innevato o
ghiacciato.
• Se una scalata di marcia causasse una
condizione di fuorigiri, la marcia non verrà
innestata.
• Il sistema ignora eventuali tentativi di inne-
stare la marcia superiore se la velocità della
vettura è troppo bassa.• Tenendo il selettore marce in posizione (-)
si scala gradualmente alla marcia più bassa
possibile alla velocità corrente.
• L'innesto del cambio risulterà più evidente
con l'AutoStick inserito.
• Il sistema potrebbe passare alla modalità di
cambio automatico in caso di rilevamento
di un'anomalia o di una condizione di
surriscaldamento.
NOTA:
Quando viene attivata la funzione Hill De-
scent Control (Controllo intelligente in di-
scesa), la modalità AutoStick non è attiva.
Per disinserire la modalità AutoStick, ripor-
tare il selettore marce in posizione D (drive).
È possibile inserire o disinserire la modalità
AutoStick in qualsiasi momento senza to-
gliere il piede dal pedale dell'acceleratore.ATTENZIONE!
Su superfici scivolose, non eseguire sca-
late di marcia per aumentare il freno mo-
tore. Le ruote motrici potrebbero perdere
aderenza con conseguente rischio di slit-
tamento della vettura, che potrebbe provo-
care incidenti o lesioni a persone.
FUNZIONAMENTO DELLA
TRAZIONE A QUATTRO
RUOTE MOTRICI
ATTENZIONE!
Il mancato innesto corretto di una marcia
può danneggiare il gruppo di rinvio o com-
portare una perdita di potenza del motore
e di controllo della vettura. rischio di un
incidente. Non azionare la vettura se il
gruppo di rinvio non è innestato completa-
mente.
AVVIAMENTO E FUNZIONAMENTO
174

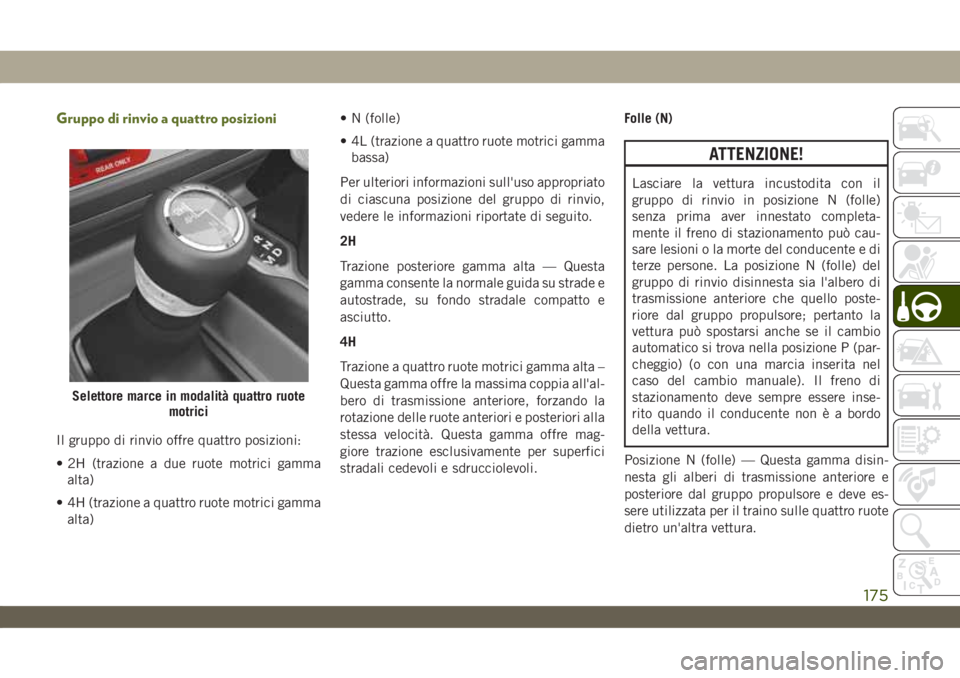

Gruppo di rinvio a quattro posizioni
Il gruppo di rinvio offre quattro posizioni:
• 2H (trazione a due ruote motrici gamma
alta)
• 4H (trazione a quattro ruote motrici gamma
alta)• N (folle)
• 4L (trazione a quattro ruote motrici gamma
bassa)
Per ulteriori informazioni sull'uso appropriato
di ciascuna posizione del gruppo di rinvio,
vedere le informazioni riportate di seguito.
2H
Trazione posteriore gamma alta — Questa
gamma consente la normale guida su strade e
autostrade, su fondo stradale compatto e
asciutto.
4H
Trazione a quattro ruote motrici gamma alta –
Questa gamma offre la massima coppia all'al-
bero di trasmissione anteriore, forzando la
rotazione delle ruote anteriori e posteriori alla
stessa velocità. Questa gamma offre mag-
giore trazione esclusivamente per superfici
stradali cedevoli e sdrucciolevoli.Folle (N)
ATTENZIONE!
Lasciare la vettura incustodita con il
gruppo di rinvio in posizione N (folle)
senza prima aver innestato completa-
mente il freno di stazionamento può cau-
sare lesioni o la morte del conducente e di
terze persone. La posizione N (folle) del
gruppo di rinvio disinnesta sia l'albero di
trasmissione anteriore che quello poste-
riore dal gruppo propulsore; pertanto la
vettura può spostarsi anche se il cambio
automatico si trova nella posizione P (par-
cheggio) (o con una marcia inserita nel
caso del cambio manuale). Il freno di
stazionamento deve sempre essere inse-
rito quando il conducente non è a bordo
della vettura.
Posizione N (folle) — Questa gamma disin-
nesta gli alberi di trasmissione anteriore e
posteriore dal gruppo propulsore e deve es-
sere utilizzata per il traino sulle quattro ruote
dietro un'altra vettura.
Selettore marce in modalità quattro ruote
motrici
175

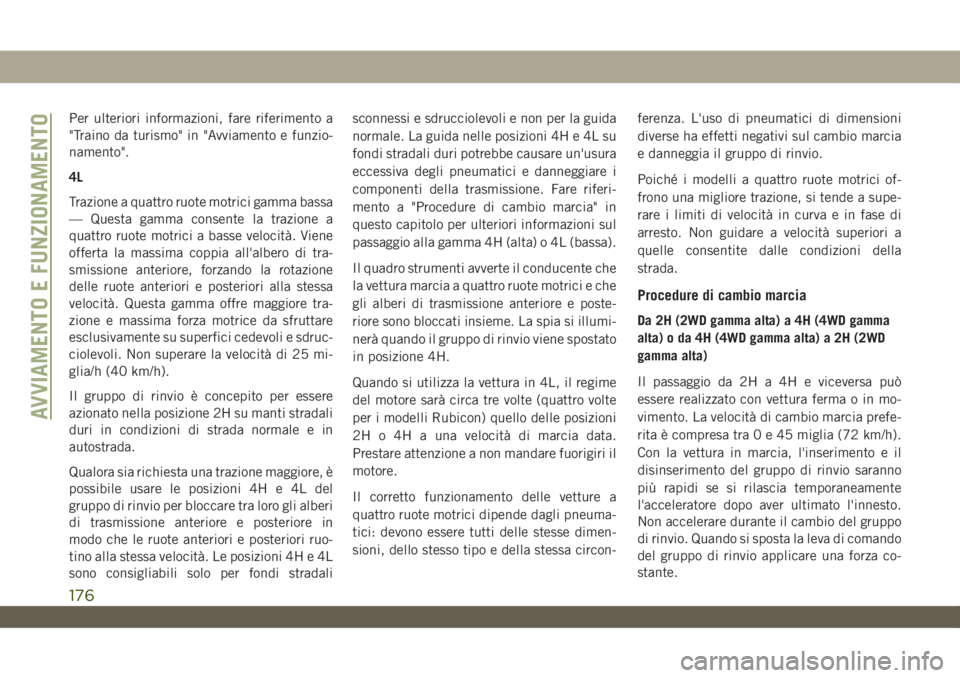

Per ulteriori informazioni, fare riferimento a
"Traino da turismo" in "Avviamento e funzio-
namento".
4L
Trazione a quattro ruote motrici gamma bassa
— Questa gamma consente la trazione a
quattro ruote motrici a basse velocità. Viene
offerta la massima coppia all'albero di tra-
smissione anteriore, forzando la rotazione
delle ruote anteriori e posteriori alla stessa
velocità. Questa gamma offre maggiore tra-
zione e massima forza motrice da sfruttare
esclusivamente su superfici cedevoli e sdruc-
ciolevoli. Non superare la velocità di 25 mi-
glia/h (40 km/h).
Il gruppo di rinvio è concepito per essere
azionato nella posizione 2H su manti stradali
duri in condizioni di strada normale e in
autostrada.
Qualora sia richiesta una trazione maggiore, è
possibile usare le posizioni 4H e 4L del
gruppo di rinvio per bloccare tra loro gli alberi
di trasmissione anteriore e posteriore in
modo che le ruote anteriori e posteriori ruo-
tino alla stessa velocità. Le posizioni 4H e 4L
sono consigliabili solo per fondi stradalisconnessi e sdrucciolevoli e non per la guida
normale. La guida nelle posizioni 4H e 4L su
fondi stradali duri potrebbe causare un'usura
eccessiva degli pneumatici e danneggiare i
componenti della trasmissione. Fare riferi-
mento a "Procedure di cambio marcia" in
questo capitolo per ulteriori informazioni sul
passaggio alla gamma 4H (alta) o 4L (bassa).
Il quadro strumenti avverte il conducente che
la vettura marcia a quattro ruote motrici e che
gli alberi di trasmissione anteriore e poste-
riore sono bloccati insieme. La spia si illumi-
nerà quando il gruppo di rinvio viene spostato
in posizione 4H.
Quando si utilizza la vettura in 4L, il regime
del motore sarà circa tre volte (quattro volte
per i modelli Rubicon) quello delle posizioni
2H o 4H a una velocità di marcia data.
Prestare attenzione a non mandare fuorigiri il
motore.
Il corretto funzionamento delle vetture a
quattro ruote motrici dipende dagli pneuma-
tici: devono essere tutti delle stesse dimen-
sioni, dello stesso tipo e della stessa circon-ferenza. L'uso di pneumatici di dimensioni
diverse ha effetti negativi sul cambio marcia
e danneggia il gruppo di rinvio.

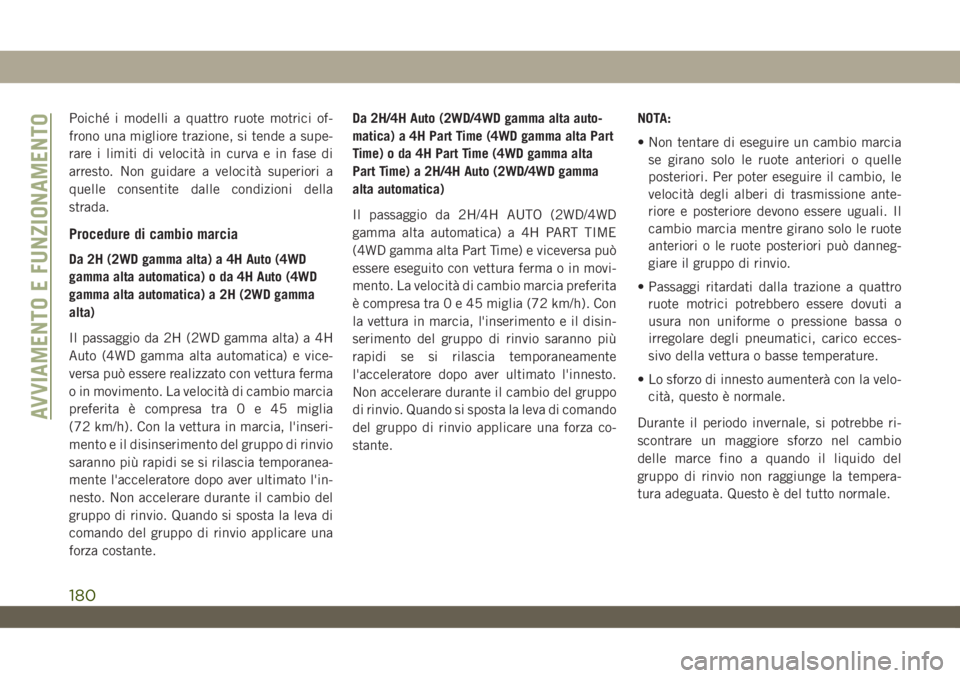

Poiché i modelli a quattro ruote motrici of-
frono una migliore trazione, si tende a supe-
rare i limiti di velocità in curva e in fase di
arresto. Non guidare a velocità superiori a
quelle consentite dalle condizioni della
strada.
Procedure di cambio marcia
Da 2H (2WD gamma alta) a 4H (4WD gamma
alta) o da 4H (4WD gamma alta) a 2H (2WD
gamma alta)
Il passaggio da 2H a 4H e viceversa può
essere realizzato con vettura ferma o in mo-
vimento. La velocità di cambio marcia prefe-
rita è compresa tra0e45miglia (72 km/h).
Con la vettura in marcia, l'inserimento e il
disinserimento del gruppo di rinvio saranno
più rapidi se si rilascia temporaneamente
l'acceleratore dopo aver ultimato l'innesto.
Non accelerare durante il cambio del gruppo
di rinvio. Quando si sposta la leva di comando
del gruppo di rinvio applicare una forza co-
stante.
AVVIAMENTO E FUNZIONAMENTO
176

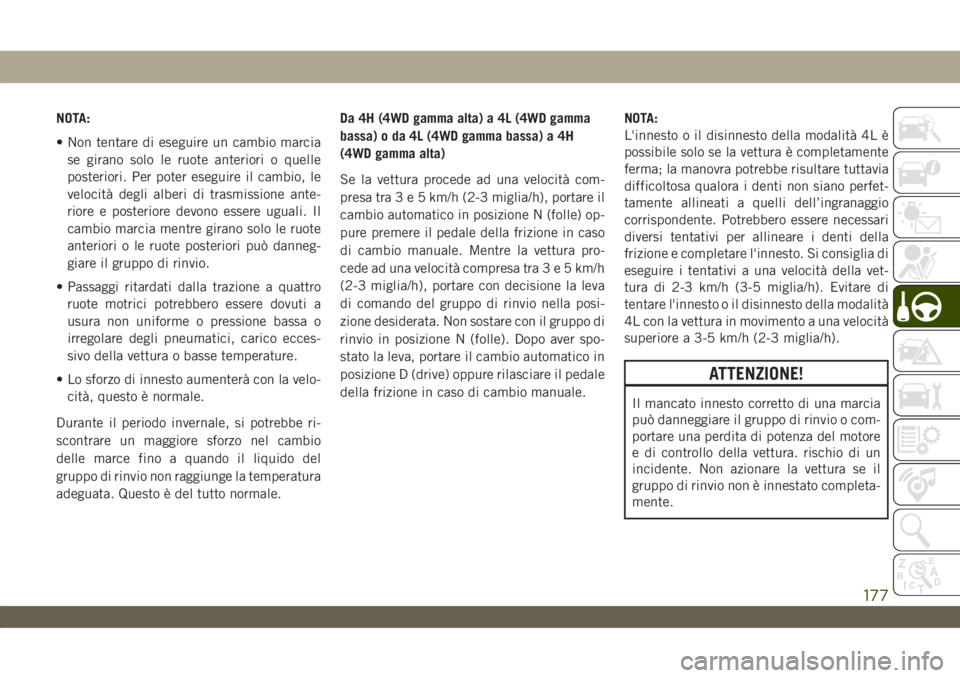

NOTA:
• Non tentare di eseguire un cambio marcia
se girano solo le ruote anteriori o quelle
posteriori. Per poter eseguire il cambio, le
velocità degli alberi di trasmissione ante-
riore e posteriore devono essere uguali. Il
cambio marcia mentre girano solo le ruote
anteriori o le ruote posteriori può danneg-
giare il gruppo di rinvio.
• Passaggi ritardati dalla trazione a quattro
ruote motrici potrebbero essere dovuti a
usura non uniforme o pressione bassa o
irregolare degli pneumatici, carico ecces-
sivo della vettura o basse temperature.
• Lo sforzo di innesto aumenterà con la velo-
cità, questo è normale.
Durante il periodo invernale, si potrebbe ri-
scontrare un maggiore sforzo nel cambio
delle marce fino a quando il liquido del
gruppo di rinvio non raggiunge la temperatura
adeguata. Questo è del tutto normale.Da 4H (4WD gamma alta) a 4L (4WD gamma
bassa) o da 4L (4WD gamma bassa) a 4H
(4WD gamma alta)
Se la vettura procede ad una velocità com-
presa tra3e5km/h (2-3 miglia/h), portare il
cambio automatico in posizione N (folle) op-
pure premere il pedale della frizione in caso
di cambio manuale. Mentre la vettura pro-
cede ad una velocità compresa tra3e5km/h
(2-3 miglia/h), portare con decisione la leva
di comando del gruppo di rinvio nella posi-
zione desiderata. Non sostare con il gruppo di
rinvio in posizione N (folle). Dopo aver spo-
stato la leva, portare il cambio automatico in
posizione D (drive) oppure rilasciare il pedale
della frizione in caso di cambio manuale.NOTA:
L'innesto o il disinnesto della modalità 4L è
possibile solo se la vettura è completamente
ferma; la manovra potrebbe risultare tuttavia
difficoltosa qualora i denti non siano perfet-
tamente allineati a quelli dell’ingranaggio
corrispondente. Potrebbero essere necessari
diversi tentativi per allineare i denti della
frizione e completare l'innesto. Si consiglia di
eseguire i tentativi a una velocità della vet-
tura di 2-3 km/h (3-5 miglia/h). Evitare di
tentare l'innesto o il disinnesto della modalità
4L con la vettura in movimento a una velocità
superiore a 3-5 km/h (2-3 miglia/h).
ATTENZIONE!
Il mancato innesto corretto di una marcia
può danneggiare il gruppo di rinvio o com-
portare una perdita di potenza del motore
e di controllo della vettura. rischio di un
incidente. Non azionare la vettura se il
gruppo di rinvio non è innestato completa-
mente.
177

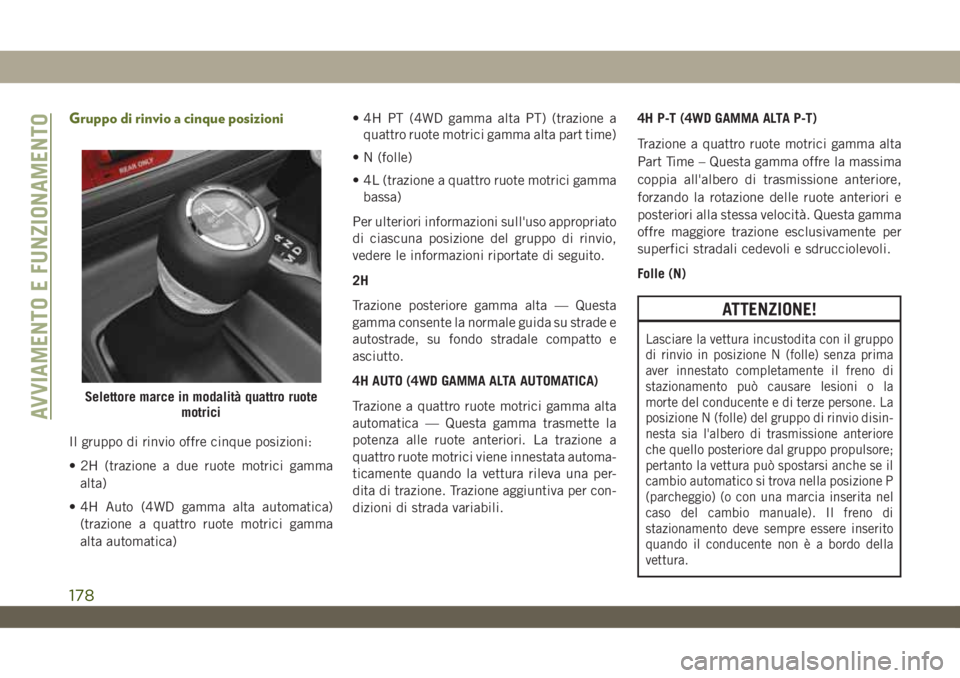

Gruppo di rinvio a cinque posizioni
Il gruppo di rinvio offre cinque posizioni:
• 2H (trazione a due ruote motrici gamma
alta)
• 4H Auto (4WD gamma alta automatica)
(trazione a quattro ruote motrici gamma
alta automatica)• 4H PT (4WD gamma alta PT) (trazione a
quattro ruote motrici gamma alta part time)
• N (folle)
• 4L (trazione a quattro ruote motrici gamma
bassa)
Per ulteriori informazioni sull'uso appropriato
di ciascuna posizione del gruppo di rinvio,
vedere le informazioni riportate di seguito.
2H
Trazione posteriore gamma alta — Questa
gamma consente la normale guida su strade e
autostrade, su fondo stradale compatto e
asciutto.
4H AUTO (4WD GAMMA ALTA AUTOMATICA)
Trazione a quattro ruote motrici gamma alta
automatica — Questa gamma trasmette la
potenza alle ruote anteriori. La trazione a
quattro ruote motrici viene innestata automa-
ticamente quando la vettura rileva una per-
dita di trazione. Trazione aggiuntiva per con-
dizioni di strada variabili.4H P-T (4WD GAMMA ALTA P-T)
Trazione a quattro ruote motrici gamma alta
Part Time – Questa gamma offre la massima
coppia all'albero di trasmissione anteriore,
forzando la rotazione delle ruote anteriori e
posteriori alla stessa velocità. Questa gamma
offre maggiore trazione esclusivamente per
superfici stradali cedevoli e sdrucciolevoli.
Folle (N)
ATTENZIONE!
Lasciare la vettura incustodita con il gruppo
di rinvio in posizione N (folle) senza prima
aver innestato completamente il freno di
stazionamento può causare lesioni o la
morte del conducente e di terze persone. La
posizione N (folle) del gruppo di rinvio disin-
nesta sia l'albero di trasmissione anteriore
che quello posteriore dal gruppo propulsore;
pertanto la vettura può spostarsi anche se il
cambio automatico si trova nella posizione P
(parcheggio) (o con una marcia inserita nel
caso del cambio manuale). Il freno di
stazionamento deve sempre essere inserito
quando il conducente non è a bordo della
vettura.
Selettore marce in modalità quattro ruote
motrici
AVVIAMENTO E FUNZIONAMENTO
178

Posizione N (folle) — Questa gamma disin-
nesta gli alberi di trasmissione anteriore e
posteriore dal gruppo propulsore e deve es-
sere utilizzata per il traino sulle quattro ruote
dietro un'altra vettura.
Per ulteriori informazioni, fare riferimento a
"Traino da turismo" in "Avviamento e funzio-
namento".
4L
Trazione a quattro ruote motrici gamma bassa
— Questa gamma consente la trazione a
quattro ruote motrici a basse velocità. Viene
offerta la massima coppia all'albero di tra-
smissione anteriore, forzando la rotazione
delle ruote anteriori e posteriori alla stessa
velocità. Questa gamma offre maggiore tra-
zione e massima forza motrice da sfruttare
esclusivamente su superfici cedevoli e sdruc-
ciolevoli. Non superare la velocità di 25 mi-
glia/h (40 km/h).
Questo gruppo di rinvio è progettato per il
funzionamento nella posizione a due ruote
motrici (2WD) o a quattro ruote motrici (4WD
AUTO (4WD automatica)) per la normale mar-
cia su strade e autostrade su superfici
asciutte e compatte. L'azionamento della vet-tura in 2WD consentirà un maggior risparmio
di carburante in quanto l'asse anteriore non è
innestato nella posizione 2WD.
Per condizioni di guida variabili, è possibile
utilizzare la modalità 4WD AUTO. In questa
modalità, l'asse anteriore è innestato, ma la
potenza della vettura viene trasmessa alle
ruote posteriori. La trazione a quattro ruote
motrici viene innestata automaticamente
quando la vettura rileva una perdita di tra-
zione. Poiché l'asse anteriore è innestato,
questa modalità consentirà un minor con-
sumo di carburante rispetto alla modalità
2WD.
Qualora sia richiesta una trazione maggiore, è
possibile usare le posizioni 4H e 4L del
gruppo di rinvio per bloccare tra loro gli alberi
di trasmissione anteriore e posteriore in modo
che le ruote anteriori e posteriori ruotino alla
stessa velocità. Le posizioni 4H e 4L sono
consigliabili solo per fondi stradali sconnessi
e sdrucciolevoli e non per la guida normale.
La guida nelle posizioni 4H e 4L su fondi
stradali duri potrebbe causare un'usura ec-
cessiva degli pneumatici e danneggiare i
componenti della trasmissione. Fare riferi-mento a "Procedure di cambio marcia" in
questo capitolo per ulteriori informazioni sul
passaggio alla gamma 4H (alta) o 4L (bassa).
Il quadro strumenti avverte il conducente che
la vettura marcia a quattro ruote motrici e che
gli alberi di trasmissione anteriore e poste-
riore sono bloccati insieme. La spia si illumi-
nerà quando il gruppo di rinvio viene spostato
in posizione 4H.
Quando si utilizza la vettura in 4L, il regime
del motore sarà circa tre volte (quattro volte
per i modelli Rubicon) quello delle posizioni
2H o 4H a una velocità di marcia data.
Prestare attenzione a non mandare fuorigiri il
motore.
Il corretto funzionamento delle vetture a
quattro ruote motrici dipende dagli pneuma-
tici: devono essere tutti delle stesse dimen-
sioni, dello stesso tipo e della stessa circon-
ferenza. L'uso di pneumatici di dimensioni
diverse ha effetti negativi sul cambio marcia
e danneggia il gruppo di rinvio.
179

Poiché i modelli a quattro ruote motrici of-
frono una migliore trazione, si tende a supe-
rare i limiti di velocità in curva e in fase di
arresto. Non guidare a velocità superiori a
quelle consentite dalle condizioni della
strada.
Procedure di cambio marcia
Da 2H (2WD gamma alta) a 4H Auto (4WD
gamma alta automatica) o da 4H Auto (4WD
gamma alta automatica) a 2H (2WD gamma
alta)
Il passaggio da 2H (2WD gamma alta) a 4H
Auto (4WD gamma alta automatica) e vice-
versa può essere realizzato con vettura ferma
o in movimento. La velocità di cambio marcia
preferita è compresa tra0e45miglia
(72 km/h). Con la vettura in marcia, l'inseri-
mento e il disinserimento del gruppo di rinvio
saranno più rapidi se si rilascia temporanea-
mente l'acceleratore dopo aver ultimato l'in-
nesto. Non accelerare durante il cambio del
gruppo di rinvio. Quando si sposta la leva di
comando del gruppo di rinvio applicare una
forza costante.Da 2H/4H Auto (2WD/4WD gamma alta auto-
matica) a 4H Part Time (4WD gamma alta Part
Time) o da 4H Part Time (4WD gamma alta
Part Time) a 2H/4H Auto (2WD/4WD gamma
alta automatica)
Il passaggio da 2H/4H AUTO (2WD/4WD
gamma alta automatica) a 4H PART TIME
(4WD gamma alta Part Time) e viceversa può
essere eseguito con vettura ferma o in movi-
mento. La velocità di cambio marcia preferita
è compresa tra0e45miglia (72 km/h). Con
la vettura in marcia, l'inserimento e il disin-
serimento del gruppo di rinvio saranno più
rapidi se si rilascia temporaneamente
l'acceleratore dopo aver ultimato l'innesto.
Non accelerare durante il cambio del gruppo
di rinvio. Quando si sposta la leva di comando
del gruppo di rinvio applicare una forza co-
stante.NOTA:
• Non tentare di eseguire un cambio marcia
se girano solo le ruote anteriori o quelle
posteriori. Per poter eseguire il cambio, le
velocità degli alberi di trasmissione ante-
riore e posteriore devono essere uguali. Il
cambio marcia mentre girano solo le ruote
anteriori o le ruote posteriori può danneg-
giare il gruppo di rinvio.
• Passaggi ritardati dalla trazione a quattro
ruote motrici potrebbero essere dovuti a
usura non uniforme o pressione bassa o
irregolare degli pneumatici, carico ecces-
sivo della vettura o basse temperature.
• Lo sforzo di innesto aumenterà con la velo-
cità, questo è normale.
Durante il periodo invernale, si potrebbe ri-
scontrare un maggiore sforzo nel cambio
delle marce fino a quando il liquido del
gruppo di rinvio non raggiunge la tempera-
tura adeguata. Questo è del tutto normale.
AVVIAMENTO E FUNZIONAMENTO
180

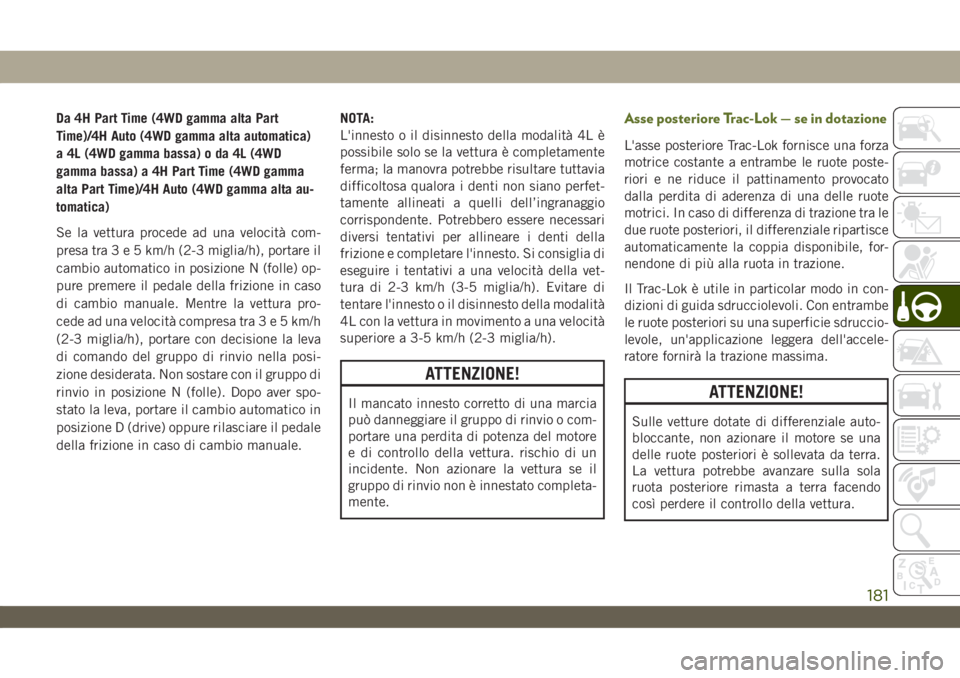

Da 4H Part Time (4WD gamma alta Part
Time)/4H Auto (4WD gamma alta automatica)
a 4L (4WD gamma bassa) o da 4L (4WD
gamma bassa) a 4H Part Time (4WD gamma
alta Part Time)/4H Auto (4WD gamma alta au-
tomatica)
Se la vettura procede ad una velocità com-
presa tra3e5km/h (2-3 miglia/h), portare il
cambio automatico in posizione N (folle) op-
pure premere il pedale della frizione in caso
di cambio manuale. Mentre la vettura pro-
cede ad una velocità compresa tra3e5km/h
(2-3 miglia/h), portare con decisione la leva
di comando del gruppo di rinvio nella posi-
zione desiderata. Non sostare con il gruppo di
rinvio in posizione N (folle). Dopo aver spo-
stato la leva, portare il cambio automatico in
posizione D (drive) oppure rilasciare il pedale
della frizione in caso di cambio manuale.NOTA:
L'innesto o il disinnesto della modalità 4L è
possibile solo se la vettura è completamente
ferma; la manovra potrebbe risultare tuttavia
difficoltosa qualora i denti non siano perfet-
tamente allineati a quelli dell’ingranaggio
corrispondente. Potrebbero essere necessari
diversi tentativi per allineare i denti della
frizione e completare l'innesto. Si consiglia di
eseguire i tentativi a una velocità della vet-
tura di 2-3 km/h (3-5 miglia/h). Evitare di
tentare l'innesto o il disinnesto della modalità
4L con la vettura in movimento a una velocità
superiore a 3-5 km/h (2-3 miglia/h).
ATTENZIONE!
Il mancato innesto corretto di una marcia
può danneggiare il gruppo di rinvio o com-
portare una perdita di potenza del motore
e di controllo della vettura. rischio di un
incidente. Non azionare la vettura se il
gruppo di rinvio non è innestato completa-
mente.
Asse posteriore Trac-Lok — se in dotazione
L'asse posteriore Trac-Lok fornisce una forza
motrice costante a entrambe le ruote poste-
riori e ne riduce il pattinamento provocato
dalla perdita di aderenza di una delle ruote
motrici. In caso di differenza di trazione tra le
due ruote posteriori, il differenziale ripartisce
automaticamente la coppia disponibile, for-
nendone di più alla ruota in trazione.
Il Trac-Lok è utile in particolar modo in con-
dizioni di guida sdrucciolevoli. Con entrambe
le ruote posteriori su una superficie sdruccio-
levole, un'applicazione leggera dell'accele-
ratore fornirà la trazione massima.
ATTENZIONE!
Sulle vetture dotate di differenziale auto-
bloccante, non azionare il motore se una
delle ruote posteriori è sollevata da terra.
La vettura potrebbe avanzare sulla sola
ruota posteriore rimasta a terra facendo
così perdere il controllo della vettura.
181
