2019 JEEP COMPASS Návod k použití a údržbě (in Czech)

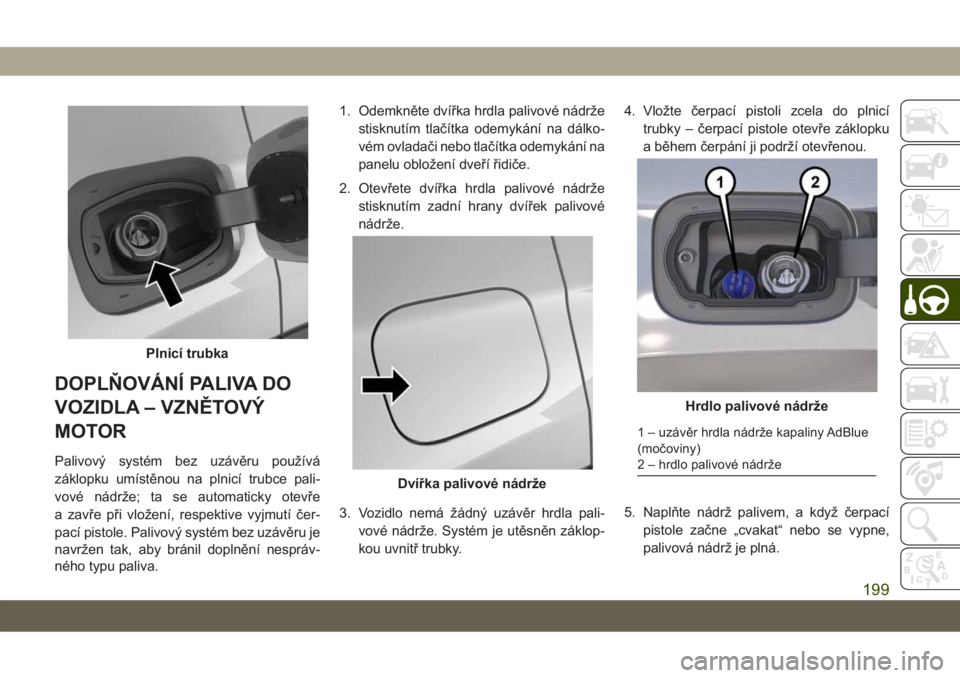

DOPLŇOVÁNÍ PALIVA DO
VOZIDLA – VZNĚTOVÝ
MOTOR
Palivový systém bez uzávěru používá
záklopku umístěnou na plnicí trubce pali-
vové nádrže; ta se automaticky otevře
a zavře při vložení, respektive vyjmutí čer-
pací pistole. Palivový systém bez uzávěru je
navržen tak, aby bránil doplnění nespráv-
ného typu paliva.1. Odemkněte dvířka hrdla palivové nádrže
stisknutím tlačítka odemykání na dálko-
vém ovladači nebo tlačítka odemykání na
panelu obložení dveří řidiče.
2. Otevřete dvířka hrdla palivové nádrže
stisknutím zadní hrany dvířek palivové
nádrže.
3. Vozidlo nemá žádný uzávěr hrdla pali-
vové nádrže. Systém je utěsněn záklop-
kou uvnitř trubky.4. Vložte čerpací pistoli zcela do plnicí
trubky – čerpací pistole otevře záklopku
a během čerpání ji podrží otevřenou.
5. Naplňte nádrž palivem, a když čerpací
pistole začne „cvakat“ nebo se vypne,
palivová nádrž je plná.
Plnicí trubka
Dvířka palivové nádrže
Hrdlo palivové nádrže
1 – uzávěr hrdla nádrže kapaliny AdBlue
(močoviny)
2 – hrdlo palivové nádrže
199

6. Před vyjmutím čerpací pistole počkejte
deset sekund, aby palivo vyteklo
z pistole.
7. Vyjměte čerpací pistoli a zavřete dvířka
palivové nádrže.
Nouzové doplňování paliva z kanystru
Většina kanystrů neotevře záklopku. Vozidlo
je vybavené nálevkou, která slouží k ote-
vření záklopky v případě nouzového doplňo-
vání paliva z kanystru.
1. Vyjměte nálevku ze zadního zavazadlo-
vého prostoru.
2. Vložte nálevku do stejného otvoru plnicí
trubky jako při použití čerpací pistole.
3. Dbejte na to, aby byla nálevka zcela
zasunutá tak, aby držela záklopku
otevřenou.
4. Nalijte palivo do otvoru nálevky.
5. Vyjměte nálevku z plnicí trubky, očistěte jí
a poté vložte zpět do úložného prostoru
rezervního kola.POZNÁMKA:
• Když se z čerpací pistole začne ozývat
cvakání nebo se čerpání zastaví, palivová
nádrž je plná.
UPOZORNĚNÍ!
• Při otevírání dvířek palivové nádrže
a při čerpání do nádrže nesmí mít nikdo
ve vozidle ani v jeho blízkosti zapálenou
cigaretu.
• Nikdy nedoplňujte palivo při běžícím
motoru. Ve většině zemí se jedná
o porušení státních zákonů a může dojít
k rozsvícení kontrolky poruchy.
• Ke konci plnicího otvoru nepřikládejte
žádný předmět/uzávěr, který není určen
pro vozidlo. Při použití nekompatibilních
předmětů/uzávěrů může dojít ke zvý-
šení tlaku v nádrži a vzniku nebezpeč-
ných situací.
• Pokud se ve vozidle nachází přenosný
kanystr, do něhož bylo načerpáno
palivo, může dojít k požáru. Můžete se
popálit. Při plnění položte nádoby na
palivo na zem.
Kapalina AdBlue (močovina) – pokud
je součástí výbavy
Vozidlo je vybaveno systémem vstřikování
močoviny a systémem selektivní katalytické
redukce za účelem splnění emisních norem.
Tyto dva systémy zajišťují shodu
s požadavky na emise vznětových motorů
a současně zajišťují nízkou spotřebu paliva,
manipulaci s palivem, točivý moment
a výkon. Hlášení a výstrahy systému nalez-
nete v podkapitole „Kontrolky a hlášení“
v kapitole „Seznámení s přístrojovou des-
kou“. Kapalina AdBlue (močovina) je velmi
stabilní produkt s dlouhou trvanlivostí. Při
skladování při teplotách NIŽŠÍCH než 90 °F
(32 °C) je trvanlivost minimálně jeden rok.
Další informace o kapalině AdBlue jsou uve-
deny v podkapitole „Kapaliny a maziva“
v kapitole „Technické specifikace“. Vozidlo je
vybaveno automatickým systémem ohřevu
kapaliny AdBlue při startování motoru, který
umožňuje správné fungování systému při
teplotách nižších než 12 °F (–11 °C).
POZNÁMKA:
Kapalina AdBlue zamrzá při teplotách
nižších než 12 °F (–11 °C).
STARTOVÁNÍ A PROVOZ
200

Skladování kapaliny AdBlue (močo-
viny)
Kapalina AdBlue (močovina) je považována
za velmi stabilní produkt s dlouhou trvanli-
vostí. Pokud je kapalina AdBlue (močovina)
skladována při teplotách v rozmezí 10 až
90 °F (–12 až 32 °C), vydrží minimálně jeden
rok.
Kapalina AdBlue (močovina) při nejnižších
teplotách zmrzne. Kapalina AdBlue (močo-
vina) může například zmrznout při teplotách
12 °F (–11 °C) nebo nižších. Systém byl
navržen k provozu v tomto prostředí.
POZNÁMKA:
Při práci s kapalinou AdBlue (močovinou) je
důležité vědět, že:
• Veškeré nádoby nebo součásti, které při-
cházejí do styku s kapalinou AdBlue
(močovinou), musí být kompatibilní s kapa-
linou AdBlue (močovinou) (plast nebo nere-
zová ocel). Měď, mosaz, hliník, železo
nebo jiná ocel než nerezová by se neměly
používat, jelikož podléhají korozivním vli-
vům kapaliny AdBlue (močoviny).• Pokud dojde k rozlití kapaliny AdBlue
(močoviny), je nutné ji kompletně setřít.Doplnění přísady AdBlue (močoviny)
Předběžné podmínky
Kapalina AdBlue (močovina) zamrzá při tep-
lotě nižší než 12 °F (–11 °C). Pokud vozidlo
stojí při této teplotě delší dobu, doplňování
může být obtížné. Z tohoto důvodu se dopo-
ručuje před doplněním zaparkovat vozidlo
v garáži anebo vytápěném prostoru
a počkat, než se močovina vrátí do kapal-
ného skupenství.
Postupujte takto:
• Zaparkujte vozidlo na rovném povrchu
a vypněte motor otočením spínače zapalo-
vání do polohy OFF (Vypnuto).
• Otevřete dvířka palivové nádrže, vyšrou-
bujte a vyjměte uzávěr (modrý) hrdla
nádrže na kapalinu AdBlue (močovinu).
Hrdlo palivové nádrže
1 – uzávěr hrdla nádrže kapaliny AdBlue
(močoviny)
2 – hrdlo palivové nádrže
201

Plnění pomocí tankovací pistole
Kapalinu AdBlue (močovinu) můžete doplnit
u jakéhokoli distributora kapaliny AdBlue.
Postupujte takto:
• Vložte tankovací pistoli na kapalinu AdBlue
(močoviny) do plnicího hrdla, doplňte kapa-
linu a ukončete plnění při prvním vypnutí
(vypnutí signalizuje, že je nádrž na kapa-
linu AdBlue (močovinu) plná). Nepokra-
čujte v plnění, aby nedošlo k rozlití kapaliny
AdBlue (močoviny).
• Vyjměte pistoli.
Plnění pomocí nádob
Postupujte takto:
• Zkontrolujte datum spotřeby.
• Před nalitím obsahu nádoby do nádrže na
kapalinu AdBlue (močovinu) si přečtěte
pokyny k používání uvedené na štítku.
• Pokud se k plnění používají systémy, které
nelze našroubovat (např. kanystry)
a pokud se na displeji přístrojové desky
zobrazí indikace, viz podkapitola „Kont-
rolky a hlášení“ v kapitole „Seznámenís přístrojovou deskou“, kde jsou uvedeny
další informace, doplňte do nádrže maxi-
málně 2 galony (8 litrů) kapaliny AdBlue
(močoviny).
• Pokud se používají nádoby, které lze
našroubovat na plnicí hrdlo, nádrž je plná,
když se kapalina AdBlue (močovina) pře-
stane nalévat. Nepokračujte dále.
Činnosti po doplnění
Postupujte takto:
• Namontujte zpět uzávěr na hrdlo nádrže na
kapalinu AdBlue (močovinu) otočením ve
směru hodinových ručiček nadoraz.
• Přepněte spínač zapalování do polohy
RUN (Chod) (není nutné nastartovat
motor).
• Před vyjetím počkejte, než se vypne indi-
kace na přístrojové desce. Indikace může
zůstat přítomná po dobu několika sekund
až přibližně půl minuty. Pokud je nastarto-
ván motor a vozidlo se začne pohybovat,
indikace zůstane přítomná delší dobu. To
neohrožuje provoz motoru.• Pokud byla kapalina AdBlue (močovina)
doplněna, když byla nádrž téměř prázdná,
počkejte před spuštěním motoru 2 minuty.
POZNÁMKA:
• Pokud došlo k rozlití kapaliny AdBlue
(močoviny) z plnicího hrdla, vyčistěte
zasaženou oblast a poté pokračujte v dopl-
ňování. Pokud kapalina krystalizovala,
odstraňte krystaly houbou a teplou vodou.
• NEPŘEKRAČUJTE MAXIMÁLNÍ ÚRO-
VEŇ: mohlo by dojít k poškození nádrže.
Kapalina AdBlue (močovina) zamrzá při
teplotě nižší než 12 °F (–11 °C). I když je
systém navržen pro provoz pod bodem
zamrznutí močoviny, doporučujeme nedo-
plňovat nádrž nad maximální úroveň, pro-
tože se systém může poškodit, pokud by
močovina zamrzla. Postupujte podle
pokynů v této kapitole.
• Pokud se kapalina AdBlue (močovina) roz-
lije na lakované plochy nebo hliník, oka-
mžitě očistěte zasaženou oblast vodou
a pomocí absorpčního materiálu zachyťte
kapalinu, která se rozlila na zem.
STARTOVÁNÍ A PROVOZ
202

• Nepokoušejte se nastartovat motor, pokud
byla kapalina AdBlue (močovina) nechtěně
přidána do motorové nafty v nádrži – mohlo
by dojít k vážnému poškození motoru,
obraťte se na autorizovaného dealera.
• Nepřidávejte přísady nebo jiné kapaliny do
kapaliny AdBlue (močoviny), mohlo by dojít
k poškození systému.
• Použití neodpovídající nebo nekvalitní
kapaliny AdBlue (močoviny) může vést
k zobrazení indikací na displeji přístrojové
desky, viz podkapitola „Kontrolky a hlášení“
v kapitole „Seznámení s přístrojovou des-
kou“, kde jsou uvedeny další informace
• Nikdy nenalévejte kapalinu AdBlue (močo-
vinu) do jiné nádoby: může dojít k jejímu
znečištění.
• Pokud se kapalina AdBlue (močovina) spo-
třebuje, podívejte se do podkapitoly „Kont-
rolky a hlášení“ v kapitole „Seznámení
s přístrojovou deskou“, kde jsou uvedeny
další informace, aby bylo možné pokračo-
vat v normálním používání vozidla.TAŽENÍ PŘÍVĚSU
Obecné definice tažení
Následující definice týkající se tažení pří-
věsu vám pomohou porozumět dalším infor-
macím:
Celková hmotnost vozidla (GVWR)
GVWR je celková přípustná hmotnost vozi-
dla. Ta zahrnuje řidiče, cestující, náklad
a hmotnost na přípojném prvku přívěsu. Cel-
kové zatížení je nutné omezit tak, aby nebyla
GVWR překročena. Další informace viz
„Zatížení vozidla / Certifikační štítek vozidla“
v kapitole „Startování a provoz“.
Celková hmotnost přívěsu (GTW)
GTW je hmotnost přívěsu plus hmotnost
veškerého nákladu, spotřebních materiálů
a vybavení (stálého nebo dočasného)
naloženého do „naloženého přívěsu připra-
veného k provozu“ nebo na něj.
Doporučeným způsobem změření GTW je
umístění plně naloženého přívěsu na váhu
pro vozidla. Celá hmotnost přívěsu musí
spočívat na váze.
Celková povolená hmotnost na
nápravu (GAWR)
GAWR je maximální nosnost přední a zadní
nápravy. Zatížení rozložte rovnoměrně na
přední a zadní nápravu. Ujistěte, že nepře-
kračujete GAWR u přední ani u zadní
nápravy. Další informace viz „Zatížení vozi-
dla / Certifikační štítek vozidla“ v kapitole
„Startování a provoz“.
UPOZORNĚNÍ!
Je důležité nepřekračovat maximální
GAWR u přední ani u zadní nápravy.
Pokud zatížení některé nápravy překro-
číte, může to vést k nebezpečným jízdním
situacím. Mohli byste ztratit kontrolu nad
vozidlem a mohlo by dojít k nehodě.
Hmotnost na přípojném prvku (TW)
Hmotnost na přípojném prvku je síla, kterou
přívěs působí dolů na kulovou hlavu tažného
zařízení. Musíte ji vzít v úvahu jako součást
zatížení působícího na vozidlo.
203

Přední plocha přívěsu
Přední plocha je maximální výška přední
strany přívěsu vynásobená maximální šíř-
kou přední strany přívěsu.
Řízení stability proti rozkývání přívěsu
Systém řízení stability proti rozkývání pří-
věsu je mechanický teleskopický článek,
který může být instalován mezi tažné zaří-
zení vozidla a přípojný prvek přívěsu, a který
zajišťuje nastavitelné tření spojené s tele-
skopickým pohybem. Tlumí tak za jízdy veš-
keré nechtěné kývavé pohyby přívěsu.
Pokud je součástí výbavy systém řízení sta-
bility proti rozkývání přívěsu (TSC), rozpo-
znává kývání přívěsu a automaticky použije
brzdy jednotlivých kol a/nebo sníží výkon
motoru, čímž se snaží eliminovat kývání pří-
věsu.
Tažné zařízení přenášející hmotnost
Tažné zařízení přenášející hmotnost nese
hmotnost na přípojném prvku přívěsu stejně,
jako by to byla zavazadla umístěná na kulo-vou hlavu tažného zařízení nebo na nějaký
jiný přípojný bod vozidla. Tyto druhy závěsů
jsou dnes na trhu nejoblíbenější a jsou
běžně používané pro tažení malých
a středně velkých přívěsů.
Tažné zařízení roznášející hmotnost
Systém roznášející hmotnost pracuje
pomocí pákového efektu vyvíjeného pruž-
nými tyčemi (tyčemi zatížení). Obvykle se
používá pro tažení těžkých nákladů, neboť
roznáší hmotnost na přípojném prvku pří-
věsu na přední nápravu vozidla a na
nápravu (nápravy) přívěsu. Když se používá
v souladu s pokyny výrobce, poskytuje klid-
nější jízdu, nabízí lepší soulad řízení a ovlá-
dání brzd soupravy a tudíž zvyšuje bezpeč-
nost tažení přívěsu. Přídavná regulace tření
/ hydraulické řízení kývání rovněž tlumí
kývání způsobené dopravním provozem
a bočním větrem a kladně přispívá ke stabi-litě vozidla a přívěsu při tažení. Řízení
kývání přívěsu a tažné zařízení roznášející
hmotnost (vyrovnávání zatížení) se doporu-
čují pro vyšší hmotnosti na přípojném prvku
přívěsu (TW) a v závislosti na konfiguraci/
zatížení vozidla a přívěsu mohou být
vyžadovány pro splnění požadavků na cel-
kové zatížení nápravy (GAWR).
UPOZORNĚNÍ!
• Nesprávně nastavený systém vyvažo-
vacího tažného zařízení může zhoršit
ovládání, stabilitu a brzdný výkon
a v důsledku toho může dojít k nehodě.
• Systémy vyvažovacích tažných zaří-
zení nemusí být kompatibilní s nájezdo-
vými brzdami přívěsů. Další informace
vám podá výrobce tažného zařízení
nebo renomovaný prodejce vozidla.
STARTOVÁNÍ A PROVOZ
204

Hmotnosti při tažení přívěsu (maximální hmotnost přívěsu)
Motor/Převodovka ModelMaximální hmotnost brzděného
přívěsu (celková hmotnost pří-
věsu)*Maximální hmotnost na oji
(viz poznámka)
Zážehový motor 1,4 l FWD nebo 4WD 1 000 kg (2 205 lb) 50 kg (110 lb)
Zážehový motor 2,4 l FWD nebo 4WD 1 000 kg (2 205 lb) 50 kg (110 lb)
Vznětový motor 2,0 l /
automatická4WD 1 500 kg (3 307 lb) 75 kg (165 lb)
Vznětový motor 2,0 l /
manuální4WD 1 900 kg (4 188 lb) 95 kg (209 lb)
Vznětový motor 1,6 l FWD 1 000 kg (2 205 lb) 50 kg (110 lb)
Při tažení přívěsu nesmí být technicky přípustná celková hmotnost vozidla překročena o více než 10 % nebo 220 lb (100 kg), podle toho, která
z hodnot je nižší, za předpokladu, že provozní rychlost je omezena na 62 mph (100 km/h) nebo méně.
Maximální rychlost a zatížení při tažení přívěsu jsou specifikovány místními zákonnými ustanoveními.
Uvedené limity při tažení přívěsu představují maximální tažnou schopnost vozidla o celkové hmotnosti, které opětovně startuje při 12% sklonu
u hladiny moře.
Výkon a spotřeba všech modelů budou během používání pro tažení přívěsu sníženy.
* Tažení přívěsu bez brzd přívěsu je omezeno na 992 liber (450 kg).
205

Požadavky při tažení přívěsu
Aby se zajistilo správné zajetí komponentů
hnacího ústrojí nového vozidla, dodržujte
následující pokyny.
VAROVÁNÍ!
• Během prvních 500 mil (805 km) jízdy
nového vozidla netáhněte přívěs.
Mohlo by dojít k poškození motoru,
nápravy nebo dalších dílů.
• Poté během prvních 500 mil (805 km)
tažení přívěsu nepřekračujte rychlost
50 mph (80 km/h) a nerozjíždějte se na
plný plyn. Tím pomůžete motoru a dal-
ším dílům vozidla při záběhu s vyšším
zatížením.
Provádějte údržbu uvedenou v části „Pláno-
vaná údržba“. Správné intervaly údržby viz
podkapitola „Plánovaná údržba“ v kapitole
„Servis a údržba“. Při tažení přívěsu nikdy
nepřekračujte hmotnosti GAWR nebo GCWR.
UPOZORNĚNÍ!
Nesprávné tažení může vést k nehodě.
Dodržujte tyto pokyny, aby bylo tažení
přívěsu co nejbezpečnější:
• Ujistěte se, že je náklad v přívěsu zajiš-
těn proti posunutí během jízdy. Když
převážený náklad není plně zajištěn,
může dojít k posunům dynamických
zatížení, která mohou být pro řidiče
obtížně zvladatelná. Mohli byste ztratit
kontrolu nad vozidlem a mohlo by dojít
k nehodě.
• Při vlečení nákladu nebo tažení přívěsu
nepřetěžujte vozidlo nebo přívěs. Pře-
tížení může způsobit ztrátu kontroly,
slabý výkon nebo poškození brzd,
nápravy, motoru, převodovky, řízení,
odpružení, konstrukce podvozku nebo
pneumatik.
• Mezi vozidlo a přívěs je vždy nutné
použít bezpečnostní řetězy. Řetězy
vždy připevněte k přidržovacím hákům
tažného zařízení vozidla. Překřižte
řetězy pod připojením přívěsu
a ponechte dostatečný průvěs pro ostré
zatáčení.
UPOZORNĚNÍ!
• Vozidlo s přívěsem neparkujte na
svahu. Po zaparkování zabrzděte par-
kovací brzdu tažného vozidla. Převo-
dovku tažného vozidla nastavte do
polohy PARKOVÁNÍ. U vozidel s náho-
nem na všechna kola se ujistěte, že
rozdělovací převodovka není v poloze
NEUTRÁL. Založte vždy kola přívěsu
hranoly nebo „klíny“.
• Hmotnost GCWR nesmí být překro-
čena.
•
Celkovou hmotnost je nutné rozložit
mezi tažné vozidlo a přívěs tak, aby
nebyly překročeny následující čtyři
hodnoty:
1. GVWR
2. GTW
3. GAWR
4. Hmotnost na přípojném prvku pří-
věsu pro použité tažné zařízení.
STARTOVÁNÍ A PROVOZ
206
