2019 JEEP COMPASS Návod k použití a údržbě (in Czech)

Ikony palivaCo to znamená
Zkapalněný ropný plyn pro použití v automobilech; palivo odpovídající požadavkům specifikaceEN589.
Nafta obsahující až7%(V/V) metylesterů mastných kyselin (FAME) a odpovídající požadavkům specifikaceEN590.
Nafta obsahující až 10 % (V/V) metylesterů mastných kyselin (FAME) a odpovídající požadavkům specifikaceEN16734.
303

OBJEMY KAPALIN
Imperiální Metrické
Palivo (přibližně)
Všechny motory 15,9 galonu 60 litrů
Nádrž kapaliny AdBlue (močoviny) 3,4 galonu 13 litrů
Motorový olej s filtrem
Zážehový motor o objemu 1,4 litru (SAE 0W-
30 ACEA C2 s certifikací API, splňující
požadavky normy FCA Material Standard
9.55535-GS1)4,0 kvartu 3,8 litru
Zážehový motor o objemu 2,4 litru (SAE 0W-
20, splňující požadavky normy FCA Material
Standard MS-6395 nebo ACEA A1/B1)5,5 kvartu 5,2 litru
Vznětový motor o objemu 1,6 litru bez kapaliny
AdBlue (močoviny) (SAE 0W-30 ACEA C2,
s certifikací API, splňující požadavky normy
FCA Material Standard 9.55535–DS1)5,07 kvartu 4,8 litru
Vznětový motor o objemu 1,6 litru s kapalinou
AdBlue (SAE 0W-20 ACEA C2, s certifikací
API, splňující požadavky normy FCA Material
Standard 9.55535-DSX)5,07 kvartu 4,8 litru
Vznětový motor o objemu 2,0 litru bez kapaliny
AdBlue (močoviny) (SAE 0W-30 ACEA C2,
s certifikací API, splňující požadavky normy
FCA Material Standard 9.55535–DS1)4,43 kvartu 4,2 litru
TECHNICKÉ SPECIFIKACE
304

Imperiální Metrické
Vznětový motor o objemu 2,0 litru s kapalinou
AdBlue (močovinou) (SAE 0W-20 ACEA C2,
s certifikací API, splňující požadavky normy
FCA Material Standard 9.55535-DSX)4,43 kvartu 4,2 litru
Chladicí systém*
Zážehový motor o objemu 1,4 litru (OAT, spl-
ňující požadavky normy FCA Material Stan-
dard MS.90032)5,5 kvartu 5,2 litru
Zážehový motor o objemu 2,4 litru (OAT, spl-
ňující požadavky normy FCA Material Stan-
dard MS.90032)6,8 kvartu 6,5 litru
Vznětový motor o objemu 1,6 litru (OAT, splňu-
jící požadavky normy FCA Material Standard
MS.90032)6,45 kvartu 6,1 litru
Vznětový motor o objemu 2,0 litru (OAT, splňu-
jící požadavky normy FCA Material Standard
MS.90032)6,8 kvartu 6,5 litru
* Včetně topení a náhradní láhve chladicí kapaliny naplněné na hladinu MAX.
305

KAPALINY A MAZIVA
Motor
Vozidlo je vybaveno motorovým olejem,
který byl důkladně vyvinut a testován prosplnění požadavků harmonogramu pláno-
vané údržby. Trvalé používání předepsa-
ných maziv zaručuje dodržení specifikací
spotřeby paliva a emisí. Kvalita maziva je
rozhodující pro provoz a životnost motoru.Pokud nejsou k dispozici maziva vyhovující
specifickým požadavkům, lze pro doplnění
použít produkty splňující uvedené specifi-
kace; v takovém případě však není zaručen
optimální výkon motoru.
Součást Kapalina, mazivo nebo originální díl
Chladicí kapalina motoru Doporučujeme používat chladicí kapalinu motoru PARAFLUUPs technologií organického aditiva
(OAT, Organic Additive Technology) nebo ekvivalentní produkt, který splňuje požadavky normy
FCA Material Standard MS.90032.
Motorový olej – zážehový motor 1,4 l Doporučujeme používat syntetický motorový olej SELENIA DIGITEK P.E. nebo ekvivalentní, SAE
0W-30 ACEA C2, s certifikací API, splňující požadavky normy FCA Material Standard 9.55535-
GS1.
Motorový olej – zážehový motor 2,4 l Doporučujeme používat olej SAE 0W-20 FCA podle normy FCA Material Standard Material
MS-6395 nebo ACEA A1/B1
Motorový olej – vznětový motor 1,6l/2,0lbez
kapaliny AdBlue (močoviny)Pro nejlepší výkon a maximální ochranu v libovolných provozních podmínkách doporučuje
výrobce používat motorový olej SELENIA WR FORWARD SAE 0W-30, nebo ekvivalentní,
s certifikací API, který splňuje požadavky normy FCA Material Standard 9.55535–DS1 nebo
MS.90047 a ACEA C2.
POZNÁMKA:
• Pokud nejsou maziva splňující požadované specifikace k dispozici, lze k doplnění použít
produkty, které splňují minimální požadované vlastnosti. V takovém případě není zaručen
optimální výkon motoru.
• Použití produktů s vlastnostmi jinými, než které jsou uvedené výše, by mohlo způsobit
poškození motoru, na něž se nevztahuje záruka.
TECHNICKÉ SPECIFIKACE
306

Součást Kapalina, mazivo nebo originální díl
Motorový olej – vznětový motor 1,6 l / 2,0 l
s kapalinou AdBlue (močovinou)Pro nejlepší výkon a maximální ochranu v libovolných provozních podmínkách doporučuje
výrobce používat motorový olej SELENIA WR FORWARD SAE 0W-20, nebo ekvivalentní,
s certifikací API, který splňuje požadavky normy FCA Material Standard 9.55535-DSX a ACEA C2.
POZNÁMKA:
• Pokud nejsou maziva splňující požadované specifikace k dispozici, lze k doplnění použít
produkty, které splňují minimální požadované vlastnosti. V takovém případě není zaručen
optimální výkon motoru.
• Použití produktů s vlastnostmi jinými, než které jsou uvedené výše, by mohlo způsobit
poškození motoru, na něž se nevztahuje záruka.
Filtr motorového oleje Doporučujeme používat filtr motorového oleje značky Mopar.
Zapalovací svíčky – zážehové motory Doporučujeme používat zapalovací svíčky značky Mopar.
Výběr paliva – zážehový motor 1,4 l Minimální oktanové číslo (RON) 95, specifikace EN228
Výběr paliva – zážehový motor 2,4 l Minimální oktanové číslo (RON) 91, specifikace EN228
Výběr paliva – vznětové motory Nafta odpovídající evropské normě EN590
Přísada pro snížení emisí vznětových
motorů (močovina)Přísada AdBlue (řešení močovina-voda) podle normy DIN 70 070 a ISO 22241-1
VAROVÁNÍ!
•Přimíchání jiné chladicí kapaliny motoru
(nemrznoucí) než určené chladicí kapaliny
motoru (nemrznoucí) s technologií orga-
nického aditiva (OAT, Organic Additive
Technology) může vést k poškození
VAROVÁNÍ!
motoru a může snížit ochranu proti korozi.
Chladicí kapalina motoru s technologií
organického aditiva (OAT, Organic Addi-
tive Technology) je jiná a nesmí být smí-
chána s chladicí kapalinou motoru
(nemrznoucí) s technologií hybridního
VAROVÁNÍ!
organického aditiva (HOAT, Hybrid Orga-
nic Additive Technology) ani s jakoukoli
„univerzální“ chladicí kapalinou (nemrz-
noucí). Pokud do chladicího systému
v nouzové situaci nalijete jinou chladicí
kapalinu motoru (nemrznoucí směs) než
307

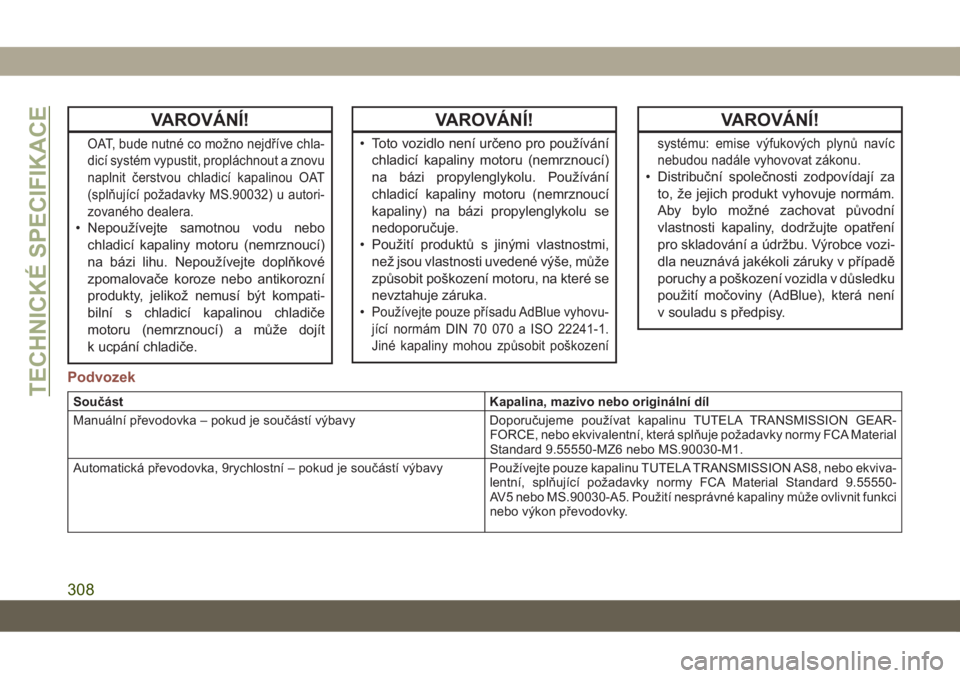

VAROVÁNÍ!
OAT, bude nutné co možno nejdříve chla-
dicí systém vypustit, propláchnout a znovu
naplnit čerstvou chladicí kapalinou OAT
(splňující požadavky MS.90032) u autori-
zovaného dealera.
• Nepoužívejte samotnou vodu nebo
chladicí kapaliny motoru (nemrznoucí)
na bázi lihu. Nepoužívejte doplňkové
zpomalovače koroze nebo antikorozní
produkty, jelikož nemusí být kompati-
bilní s chladicí kapalinou chladiče
motoru (nemrznoucí) a může dojít
k ucpání chladiče.
VAROVÁNÍ!
• Toto vozidlo není určeno pro používání
chladicí kapaliny motoru (nemrznoucí)
na bázi propylenglykolu. Používání
chladicí kapaliny motoru (nemrznoucí
kapaliny) na bázi propylenglykolu se
nedoporučuje.
• Použití produktů s jinými vlastnostmi,
než jsou vlastnosti uvedené výše, může
způsobit poškození motoru, na které se
nevztahuje záruka.
•
Používejte pouze přísadu AdBlue vyhovu-
jící normám DIN 70 070 a ISO 22241-1.
Jiné kapaliny mohou způsobit poškození
VAROVÁNÍ!
systému: emise výfukových plynů navíc
nebudou nadále vyhovovat zákonu.
• Distribuční společnosti zodpovídají za
to, že jejich produkt vyhovuje normám.
Aby bylo možné zachovat původní
vlastnosti kapaliny, dodržujte opatření
pro skladování a údržbu. Výrobce vozi-
dla neuznává jakékoli záruky v případě
poruchy a poškození vozidla v důsledku
použití močoviny (AdBlue), která není
v souladu s předpisy.
Podvozek
Součást Kapalina, mazivo nebo originální díl
Manuální převodovka – pokud je součástí výbavy Doporučujeme používat kapalinu TUTELA TRANSMISSION GEAR-
FORCE, nebo ekvivalentní, která splňuje požadavky normy FCA Material
Standard 9.55550-MZ6 nebo MS.90030-M1.
Automatická převodovka, 9rychlostní – pokud je součástí výbavy Používejte pouze kapalinu TUTELA TRANSMISSION AS8, nebo ekviva-
lentní, splňující požadavky normy FCA Material Standard 9.55550-
AV5 nebo MS.90030-A5. Použití nesprávné kapaliny může ovlivnit funkci
nebo výkon převodovky.TECHNICKÉ SPECIFIKACE
308

Součást Kapalina, mazivo nebo originální díl
Jednotka přenosu výkonu (PTU) – pokud je součástí výbavy Doporučujeme používat kapalinu TUTELA TRANSMISSION B-5X SAE
75W-90 (API GL-5), nebo ekvivalentní, splňující požadavky normy FCA
Material Standard 9.55550-DA6.
Zadní diferenciál (RDM) – pokud je součástí výbavy Doporučujeme používat kapalinu TUTELA TRANSMISSION COMPAQ
DRIVE SAE 75W-90 (API GL-5), nebo ekvivalentní, splňující požadavky
normy FCA Material Standard 9.55550-DA7.
Hlavní brzdový válec Doporučujeme používat brzdovou kapalinu DOT 3, SAE J1703. Pokud
není brzdová kapalina DOT 3 dostupná, pak je přípustná kapalina
TUTELA TOP4/S, FMVSS č. 116 DOT 4, ISO 4925 SAE J1704, nebo
ekvivalentní produkt.
Pokud používáte brzdovou kapalinu DOT 4, kapalinu je nutné měnit
každých 24 měsíců bez ohledu na počet ujetých kilometrů.
Chladicí médiumChladicí médium R134a – pokud je součástí výbavy
Plnicí množství:
Všechny motory – 567 g (1,25 lb)Chladicí médium R-1234yf – pokud je
součástí výbavy
Plnicí množství:
Všechny motory – 482 g (1,063 lb)
Olej kompresoru Používejte pouze olej PAG PSD1:
Zážehové motory 1,4 l – 120 ml (4,1 fl oz)
Používejte pouze olej PAG ND12:
Zážehový motor 2,4l–90ml(3,0 fl oz)
Vznětové motory 1,6l–90ml(3,0 fl oz)
Vznětové motory 2,0l–90ml(3,0 fl oz)
309

SPOTŘEBA PALIVA A EMISE
CO
2
Údaje o spotřebě paliva a emisích CO2deklarované výrobcem jsou určeny na
základě testů schválení typu stanovených
podle platných norem v zemi, ve které je
vozidlo registrováno.
Typ trasy, dopravní podmínky, povětrnostní
podmínky, styl jízdy, celkový stav vozidla, úro-
veň vybavení/příslušenství/doplňky, používání
systému klimatizace, zatížení vozidla, přítom-
nost střešního nosiče a další okolnosti, které
mají negativní vliv na aerodynamiku nebo
odpor větru, vedou k odlišné spotřebě paliva
oproti naměřeným hodnotám.
Spotřeba paliva začne být pravidelnější až
po ujetí 3 000 km (1 864 mil).
Chcete-li zjistit spotřebu paliva a emise CO
2daného vozidla, přečtěte si údaje v Prohlá-
šení o shodě a v související dokumentaci
k vozidlu.
PŘÍSLUŠENSTVÍ ZNAČKY
MOPAR
Originální příslušenství značky Mopar
• Níže jsou uvedena pouze některá z mnoha
originálních příslušenství značky Mopar
k vozidlům Jeep, která jsou určena speci-
álně pro vaše vozidlo Jeep.• Výběrem originálního příslušenství získáte
nejen výjimečný styl, perfektní ochranu
a skvělou zábavu, ale také rozšíříte své
vozidlo příslušenstvím, které bylo
důkladně testováno a schváleno ve výrob-
ním závodu.
• Kompletní sortiment originálních příslušen-
ství značky Mopar k vozidlům Jeep získáte
u místního dealera.
POZNÁMKA:
Všechny díly závisí na jejich aktuální
dostupnosti.
EXTERIÉR:
• Pevnostní nášlapy • Přední kryt • Samolepky na kapotu a bok karoserie
• Kola • Přídavné blatníky • Vzduchové deflektory
• Zámky kol • Zamykatelný uzávěr hrdla palivové nádrže • Nárazník
• Rámy registrační značky • Kryty dříku ventilu
• Tažné příslušenství
