2019 Hyundai Kona EV Manuale del proprietario (in Italian)

7-39
7
Manutenzione

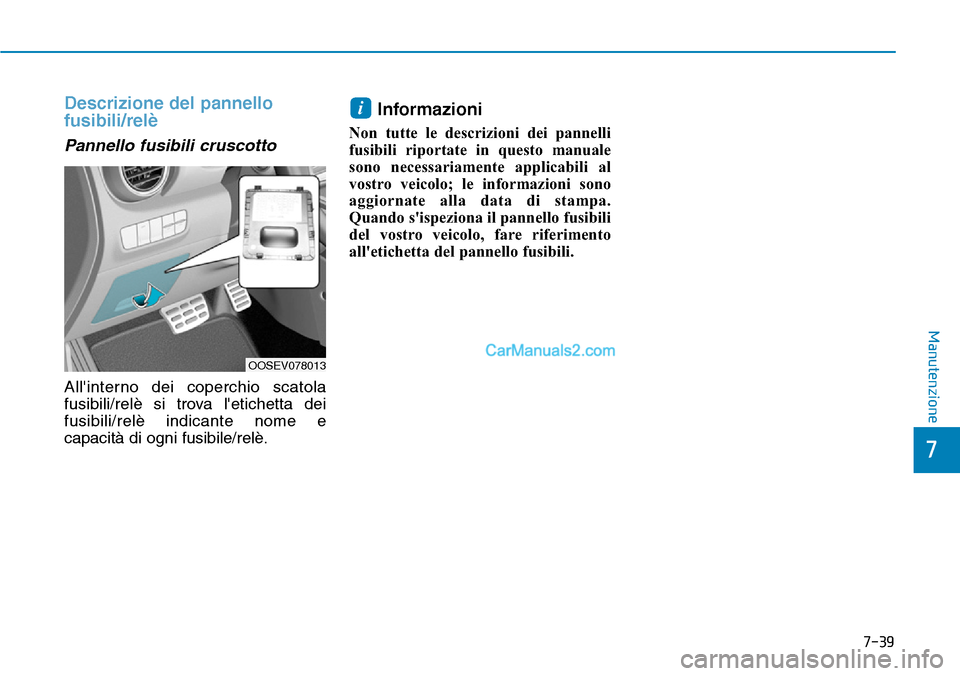

Descrizione del pannello
fusibili/relè
Pannello fusibili cruscotto
All'interno dei coperchio scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona il pannello fusibili
del vostro veicolo, fare riferimento
all'etichetta del pannello fusibili.
i
OOSEV078013

7-40
Manutenzione

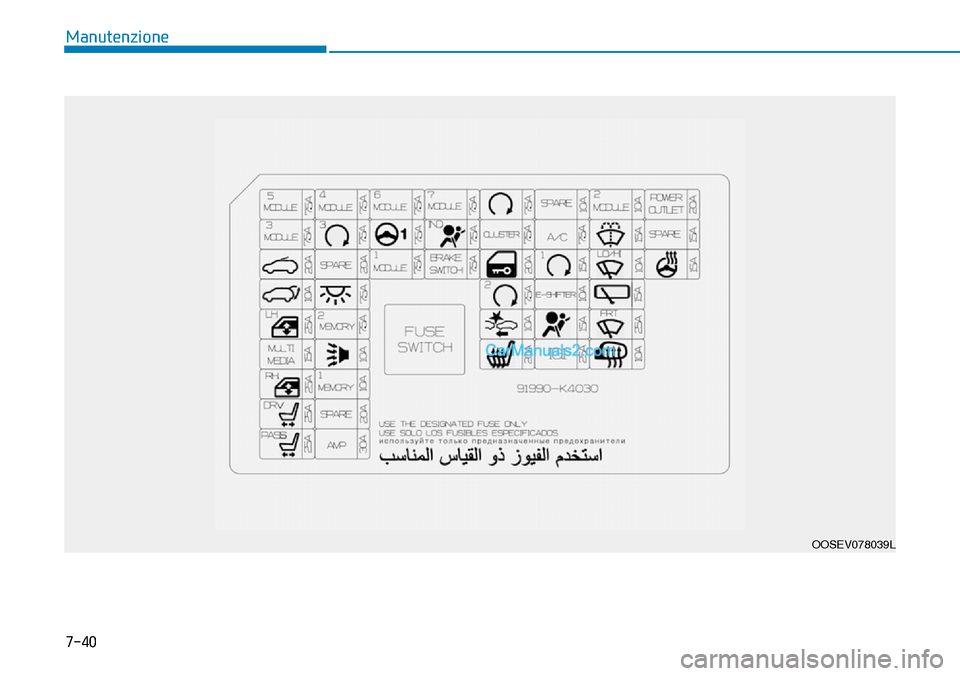

OOSEV078039L

7-41
7
Manutenzione

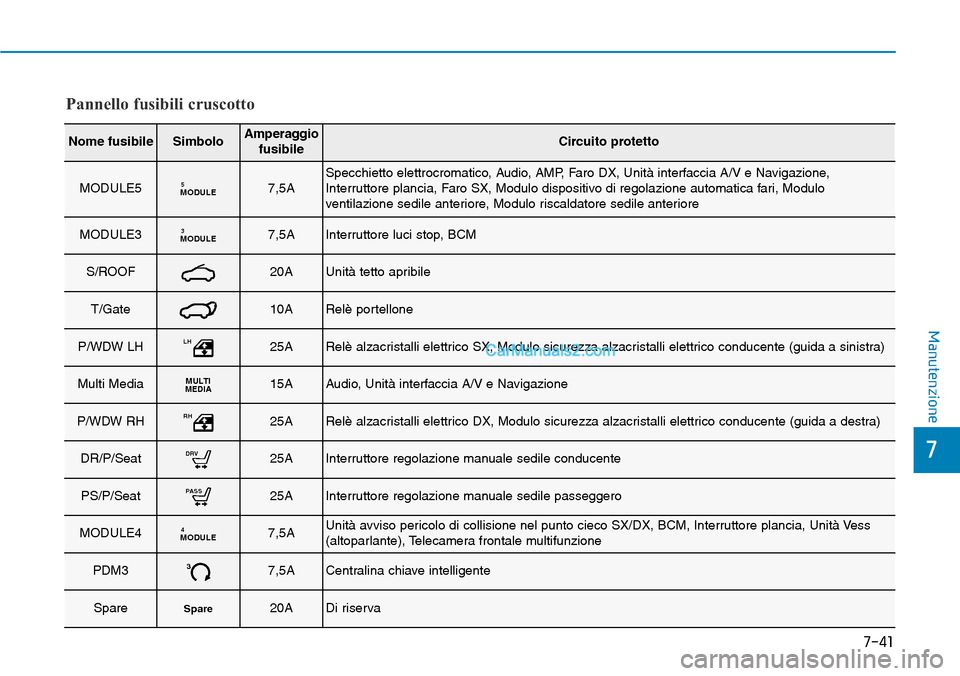

Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
MODULE5MODULE57,5ASpecchietto elettrocromatico, Audio, AMP, Faro DX, Unità interfaccia A/V e Navigazione,
Interruttore plancia, Faro SX, Modulo dispositivo di regolazione automatica fari, Modulo
ventilazione sedile anteriore, Modulo riscaldatore sedile anteriore
MODULE3MODULE37,5AInterruttore luci stop, BCM
S/ROOF20AUnità tetto apribile
T/Gate10ARelè portellone
P/WDW LHLH25ARelè alzacristalli elettrico SX, Modulo sicurezza alzacristalli elettrico conducente (guida a sinistra)
Multi MediaMULTI
MEDIA15AAudio, Unità interfaccia A/V e Navigazione
P/WDW RHRH25ARelè alzacristalli elettrico DX, Modulo sicurezza alzacristalli elettrico conducente (guida a destra)
DR/P/SeatDRV25AInterruttore regolazione manuale sedile conducente
PS/P/SeatPASS25AInterruttore regolazione manuale sedile passeggero
MODULE4MODULE47,5AUnità avviso pericolo di collisione nel punto cieco SX/DX, BCM, Interruttore plancia, Unità Vess
(altoparlante), Telecamera frontale multifunzione
PDM337,5ACentralina chiave intelligente
SpareSpare20ADi riserva

7-42
Manutenzione
Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
ROOM LP7,5ALuce cassetto portaoggetti, Luce di cortesia SX/DX, Luce abitacolo, Luce consolle cielo,
Unità caricatore wireless, Luce bagagliaio
MEMORY22MEMORY7,5AUnità Vess (altoparlante), Valvola limitatrice di pressione refrigerante elettronica
B/Alarm10AScatola relè ICM (Relè avvisatore acustico allarme antifurto)
MEMORYMEMORY10ACentralina A/C, Head-Up Display, Quadro strumenti, BCM, Sensore pioggia
SpareSpare20ADi riserva
AMPAMP30AAMP
MODULE6MODULE67,5ACentralina chiave intelligente, BCM
MDPS17,5AUnità MDPS
MODULE1MODULE17,5ADeflettore aria attivo, Scatola relè ICM (Relè ripiegamento/dispiegamento specchietto esterno),
Interruttore luci di emergenza, Presa diagnostica
MODULE7MODULE77,5AModulo ventilazione sedile anteriore, Modulo riscaldatore sedile anteriore
A/BAG INDIND7,5AQuadro strumenti, Centralina A/C
BRAKE
SWITCHBRAKE
SWITCH7,5AInterruttore luci stop, Centralina chiave intelligente

7-43
7
Manutenzione

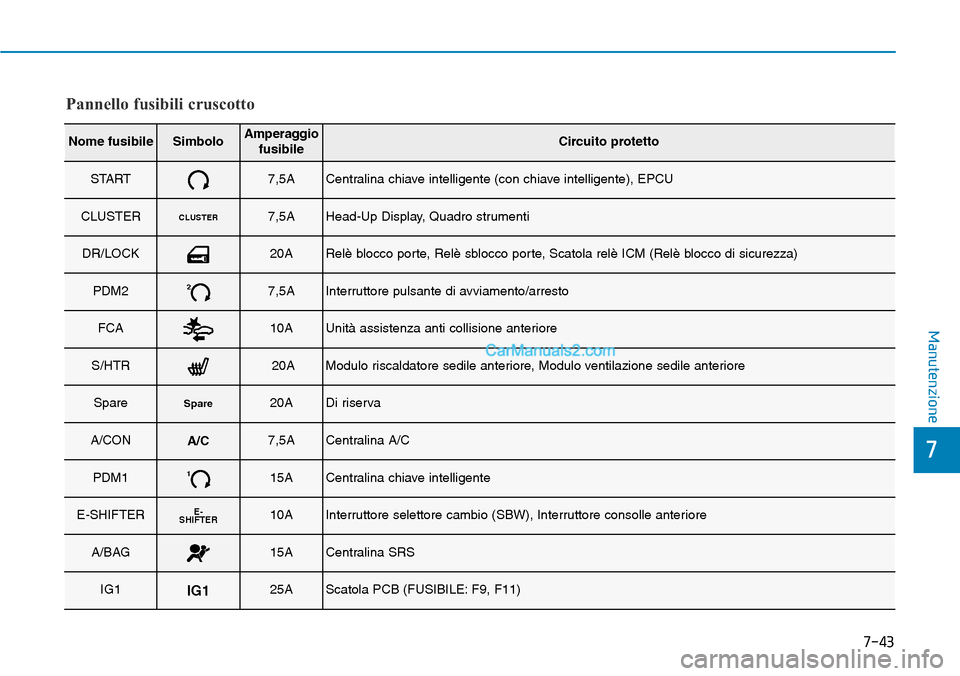

Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
START7,5ACentralina chiave intelligente (con chiave intelligente), EPCU
CLUSTERCLUSTER7,5AHead-Up Display, Quadro strumenti
DR/LOCK20ARelè blocco porte, Relè sblocco porte, Scatola relè ICM (Relè blocco di sicurezza)
PDM227,5AInterruttore pulsante di avviamento/arresto
FCA10AUnità assistenza anti collisione anteriore
S/HTR20AModulo riscaldatore sedile anteriore, Modulo ventilazione sedile anteriore
SpareSpare20ADi riserva
A/CONA/C7,5ACentralina A/C
PDM1115ACentralina chiave intelligente
E-SHIFTERE-
SHIFTER10AInterruttore selettore cambio (SBW), Interruttore consolle anteriore
A/BAG15ACentralina SRS
IG1IG125AScatola PCB (FUSIBILE: F9, F11)

7-44
Manutenzione

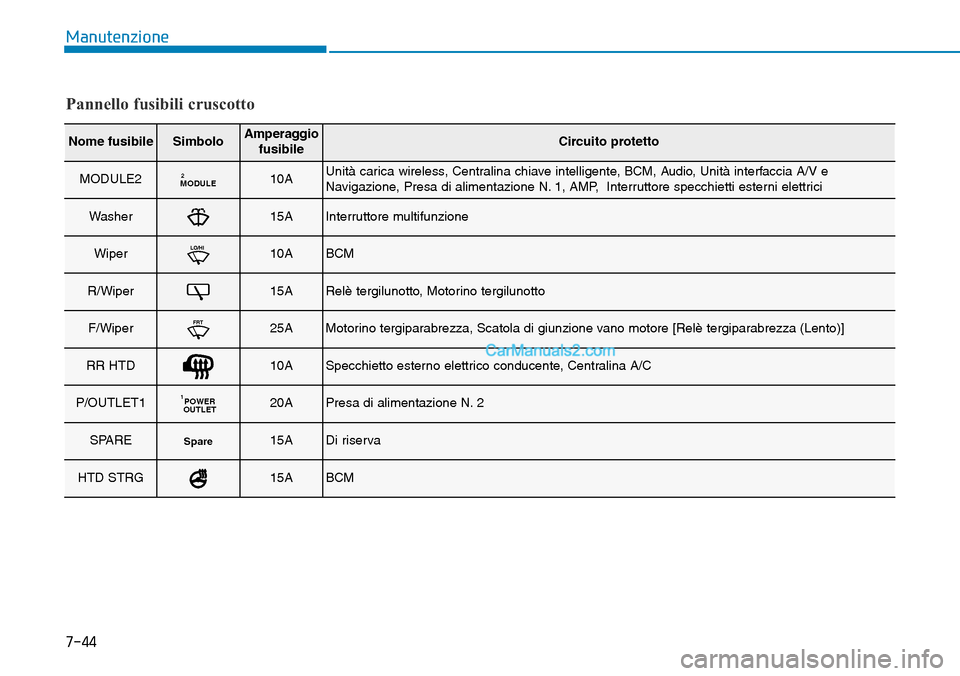

Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
MODULE2MODULE210AUnità carica wireless, Centralina chiave intelligente, BCM, Audio, Unità interfaccia A/V e
Navigazione, Presa di alimentazione N. 1, AMP, Interruttore specchietti esterni elettrici
Washer15AInterruttore multifunzione
WiperLO/HI10ABCM
R/Wiper15ARelè tergilunotto, Motorino tergilunotto
F/WiperFRT25AMotorino tergiparabrezza, Scatola di giunzione vano motore [Relè tergiparabrezza (Lento)]
RR HTD10ASpecchietto esterno elettrico conducente, Centralina A/C
P/OUTLET1POWER
OUTLET120APresa di alimentazione N. 2
SPARESpare15ADi riserva
HTD STRG15ABCM

7-45
7
Manutenzione

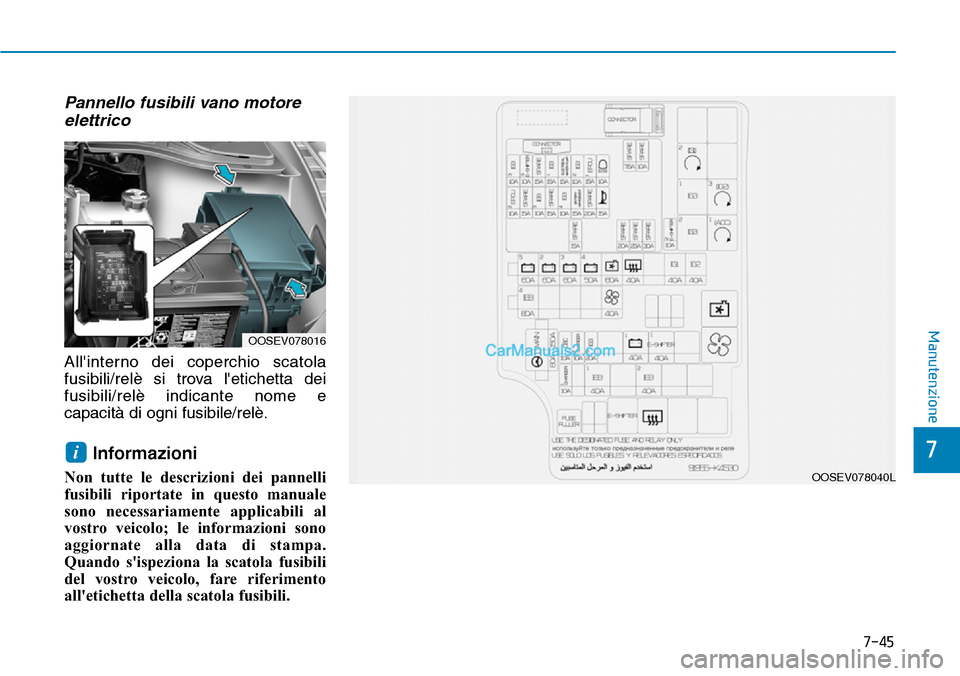

Pannello fusibili vano motore
elettrico
All'interno dei coperchio scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona la scatola fusibili
del vostro veicolo, fare riferimento
all'etichetta della scatola fusibili.
i
OOSEV078016
OOSEV078040L

7-46
Manutenzione

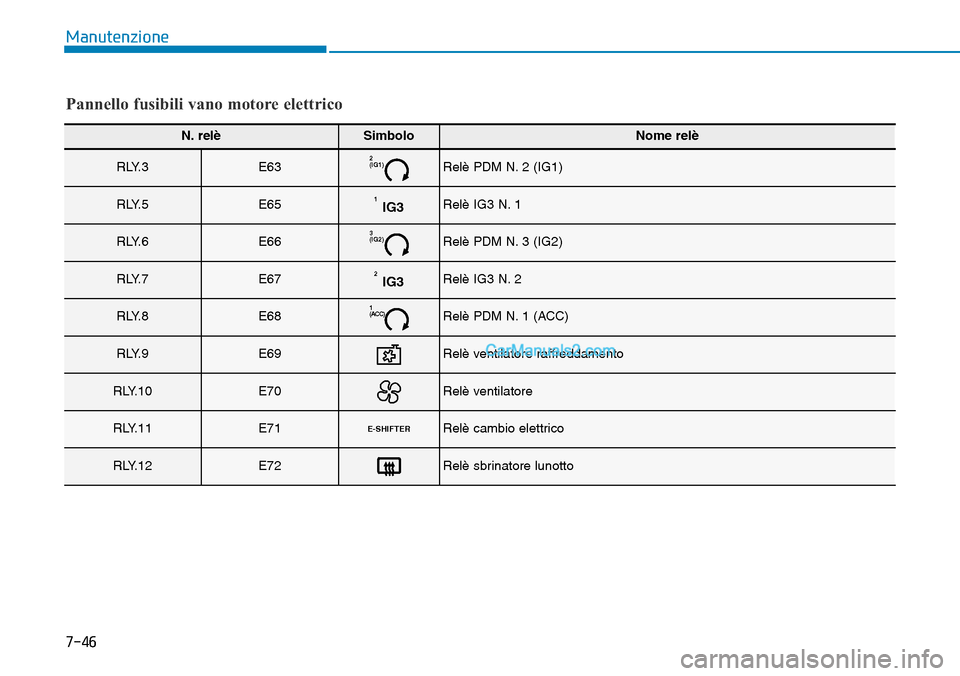

Pannello fusibili vano motore elettrico
N. relèSimboloNome relè
R LY. 3E632
(IG1)Relè PDM N. 2 (IG1)
R LY. 5E651IG3Relè IG3 N. 1
R LY. 6E663
(IG2)Relè PDM N. 3 (IG2)
R LY. 7E672IG3Relè IG3 N. 2
R LY. 8E681
(ACC)Relè PDM N. 1 (ACC)
R LY. 9E69Relè ventilatore raffreddamento
RLY.10E70Relè ventilatore
RLY.11E71E-SHIFTERRelè cambio elettrico
RLY.12E72Relè sbrinatore lunotto
