2019 Hyundai Kona EV Manuale del proprietario (in Italian)

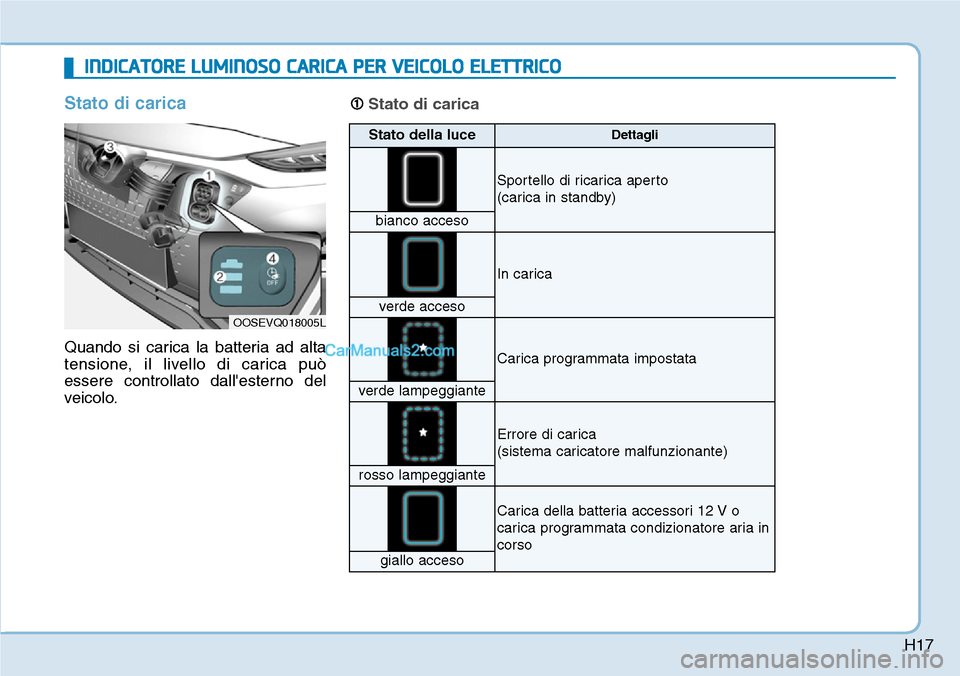

H17
Stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
INDICATORE LUMINOSO CARICA PER VEICOLO ELETTRICO
OOSEVQ018005L
Stato della luceDettagli
Sportello di ricarica aperto
(carica in standby)
bianco acceso
In carica
verde acceso
Carica programmata impostata
verde lampeggiante
Errore di carica
(sistema caricatore malfunzionante)
rosso lampeggiante
Carica della batteria accessori 12 V o
carica programmata condizionatore aria in
corso
giallo acceso
➀Stato di carica

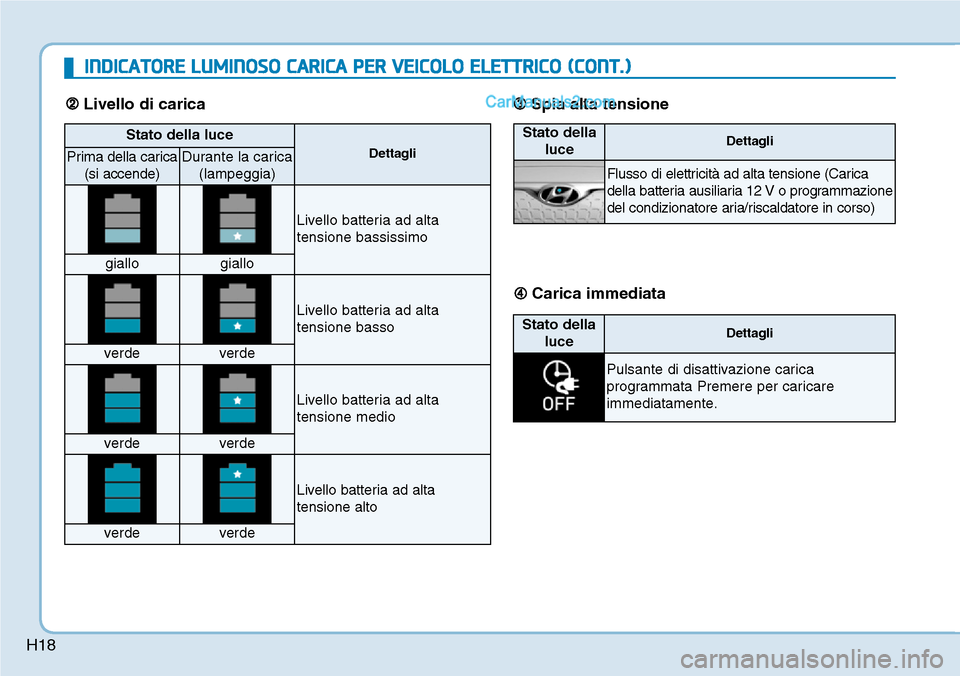

H18
Stato della luce
DettagliPrima della carica
(si accende)Durante la carica
(lampeggia)
Livello batteria ad alta
tensione bassissimo
giallogiallo
Livello batteria ad alta
tensione basso
verdeverde
Livello batteria ad alta
tensione medio
verdeverde
Livello batteria ad alta
tensione alto
verdeverde
Stato della
luceDettagli
Flusso di elettricità ad alta tensione (Carica
della batteria ausiliaria 12 V o programmazione
del condizionatore aria/riscaldatore in corso)
Stato della
luceDettagli
Pulsante di disattivazione carica
programmata Premere per caricare
immediatamente.
➁Livello di carica ➂Spia alta tensione
➃Carica immediata
INDICATORE LUMINOSO CARICA PER VEICOLO ELETTRICO (CONT.)

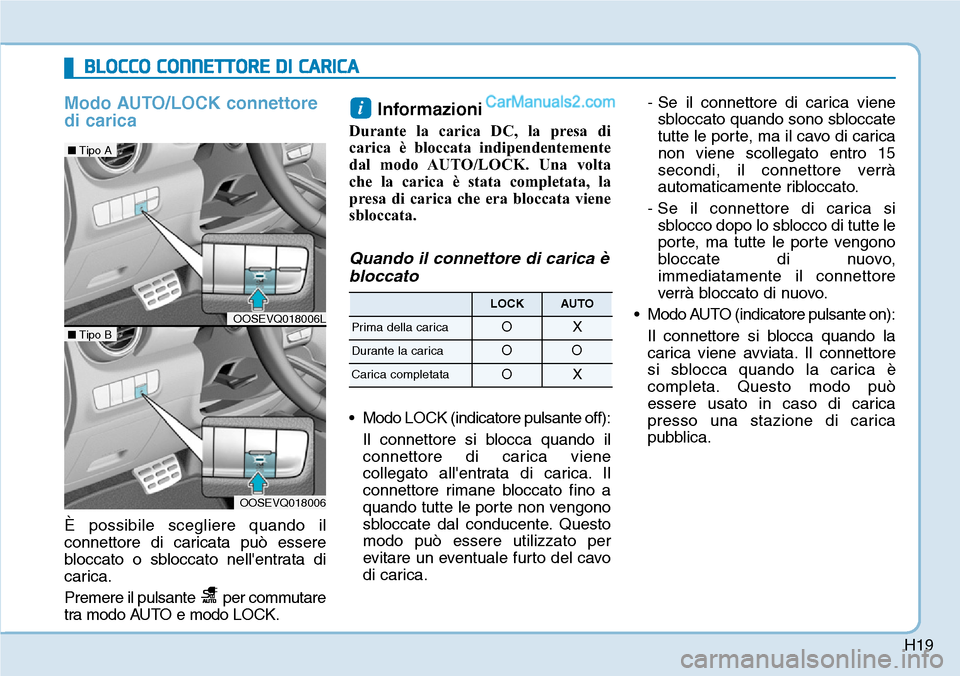

H19
BLOCCO CONNETTORE DI CARICA
Modo AUTO/LOCK connettore
di carica
È possibile scegliere quando il
connettore di caricata può essere
bloccato o sbloccato nell'entrata di
carica.
Premere il pulsante per commutare
tra modo AUTO e modo LOCK.
Informazioni
Durante la carica DC, la presa di
carica è bloccata indipendentemente
dal modo AUTO/LOCK. Una volta
che la carica è stata completata, la
presa di carica che era bloccata viene
sbloccata.
Quando il connettore di carica è
bloccato
• Modo LOCK (indicatore pulsante off):
Il connettore si blocca quando il
connettore di carica viene
collegato all'entrata di carica. Il
connettore rimane bloccato fino a
quando tutte le porte non vengono
sbloccate dal conducente. Questo
modo può essere utilizzato per
evitare un eventuale furto del cavo
di carica.- Se il connettore di carica viene
sbloccato quando sono sbloccate
tutte le porte, ma il cavo di carica
non viene scollegato entro 15
secondi, il connettore verrà
automaticamente ribloccato.
- Se il connettore di carica si
sblocco dopo lo sblocco di tutte le
porte, ma tutte le porte vengono
bloccate di nuovo,
immediatamente il connettore
verrà bloccato di nuovo.
• Modo AUTO (indicatore pulsante on):
Il connettore si blocca quando la
carica viene avviata. Il connettore
si sblocca quando la carica è
completa. Questo modo può
essere usato in caso di carica
presso una stazione di carica
pubblica.
i
LOCKAUTO
Prima della caricaOX
Durante la caricaOO
Carica completataOX
OOSEVQ018006L
■Tipo A
OOSEVQ018006
■Tipo B

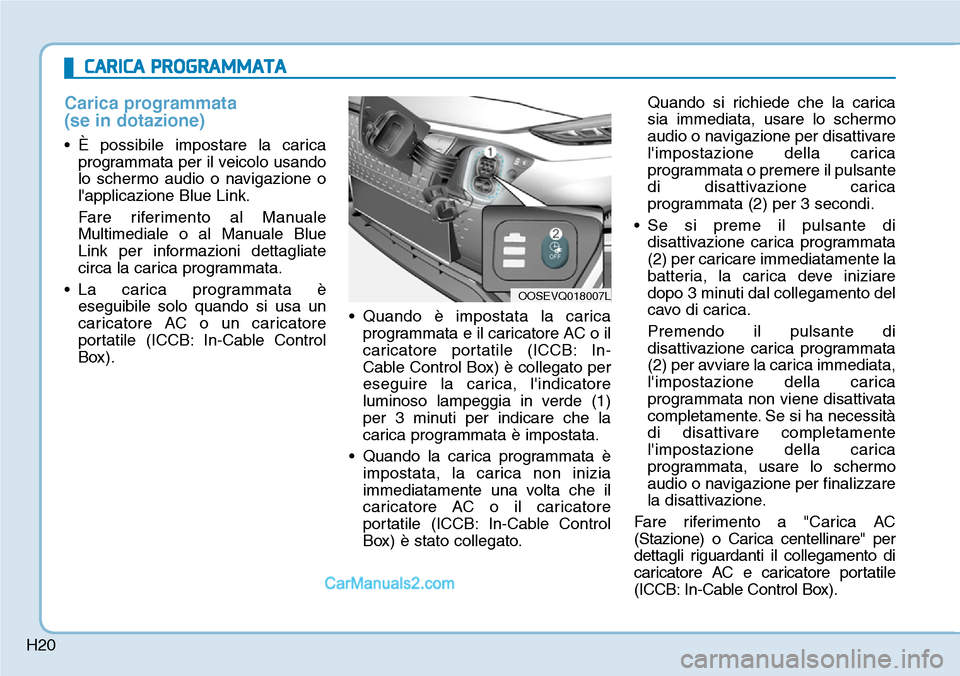

H20
Carica programmata
(se in dotazione)
• È possibile impostare la carica
programmata per il veicolo usando
lo schermo audio o navigazione o
l'applicazione Blue Link.
Fare riferimento al Manuale
Multimediale o al Manuale Blue
Link per informazioni dettagliate
circa la carica programmata.
• La carica programmata è
eseguibile solo quando si usa un
caricatore AC o un caricatore
portatile (ICCB: In-Cable Control
Box).• Quando è impostata la carica
programmata e il caricatore AC o il
caricatore portatile (ICCB: In-
Cable Control Box) è collegato per
eseguire la carica, l'indicatore
luminoso lampeggia in verde (1)
per 3 minuti per indicare che la
carica programmata è impostata.
• Quando la carica programmata è
impostata, la carica non inizia
immediatamente una volta che il
caricatore AC o il caricatore
portatile (ICCB: In-Cable Control
Box) è stato collegato.Quando si richiede che la carica
sia immediata, usare lo schermo
audio o navigazione per disattivare
l'impostazione della carica
programmata o premere il pulsante
di disattivazione carica
programmata (2) per 3 secondi.
• Se si preme il pulsante di
disattivazione carica programmata
(2) per caricare immediatamente la
batteria, la carica deve iniziare
dopo 3 minuti dal collegamento del
cavo di carica.
Premendo il pulsante di
disattivazione carica programmata
(2) per avviare la carica immediata,
l'impostazione della carica
programmata non viene disattivata
completamente. Se si ha necessità
di disattivare completamente
l'impostazione della carica
programmata, usare lo schermo
audio o navigazione per finalizzare
la disattivazione.
Fare riferimento a "Carica AC
(Stazione) o Carica centellinare" per
dettagli riguardanti il collegamento di
caricatore AC e caricatore portatile
(ICCB: In-Cable Control Box).
OOSEVQ018007L
CARICA PROGRAMMATA

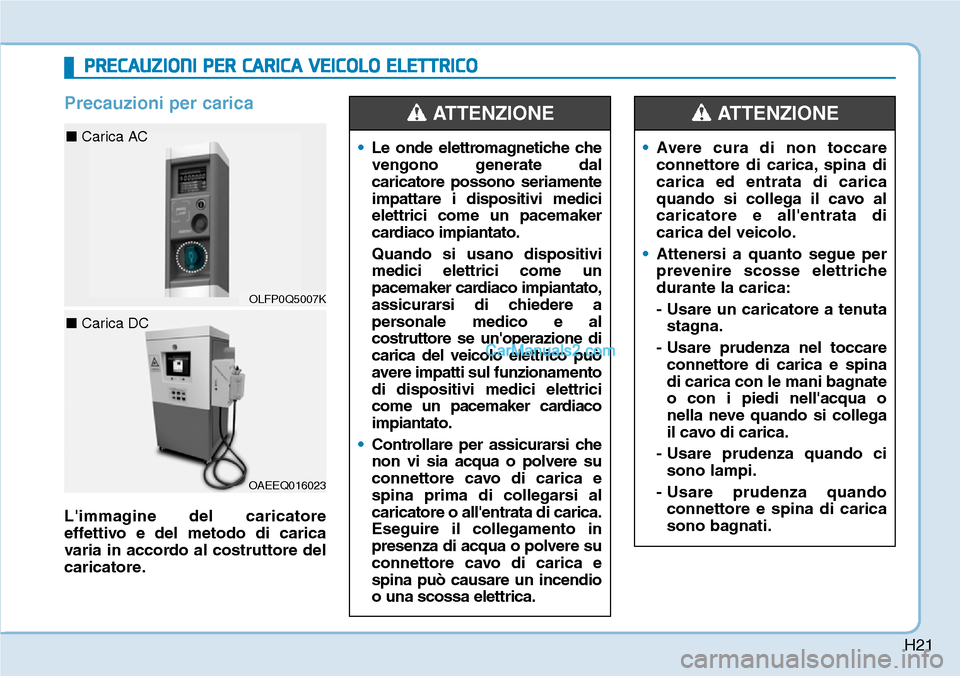

H21
Precauzioni per carica
L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
PRECAUZIONI PER CARICA VEICOLO ELETTRICO
OLFP0Q5007K
■ Carica AC
OAEEQ016023
■ Carica DC
•Le onde elettromagnetiche che
vengono generate dal
caricatore possono seriamente
impattare i dispositivi medici
elettrici come un pacemaker
cardiaco impiantato.
Quando si usano dispositivi
medici elettrici come un
pacemaker cardiaco impiantato,
assicurarsi di chiedere a
personale medico e al
costruttore se un'operazione di
carica del veicolo elettrico può
avere impatti sul funzionamento
di dispositivi medici elettrici
come un pacemaker cardiaco
impiantato.
•Controllare per assicurarsi che
non vi sia acqua o polvere su
connettore cavo di carica e
spina prima di collegarsi al
caricatore o all'entrata di carica.
Eseguire il collegamento in
presenza di acqua o polvere su
connettore cavo di carica e
spina può causare un incendio
o una scossa elettrica.
ATTENZIONE
•Avere cura di non toccare
connettore di carica, spina di
carica ed entrata di carica
quando si collega il cavo al
caricatore e all'entrata di
carica del veicolo.
•Attenersi a quanto segue per
prevenire scosse elettriche
durante la carica:
- Usare un caricatore a tenuta
stagna.
- Usare prudenza nel toccare
connettore di carica e spina
di carica con le mani bagnate
o con i piedi nell'acqua o
nella neve quando si collega
il cavo di carica.
- Usare prudenza quando ci
sono lampi.
- Usare prudenza quando
connettore e spina di carica
sono bagnati.
ATTENZIONE

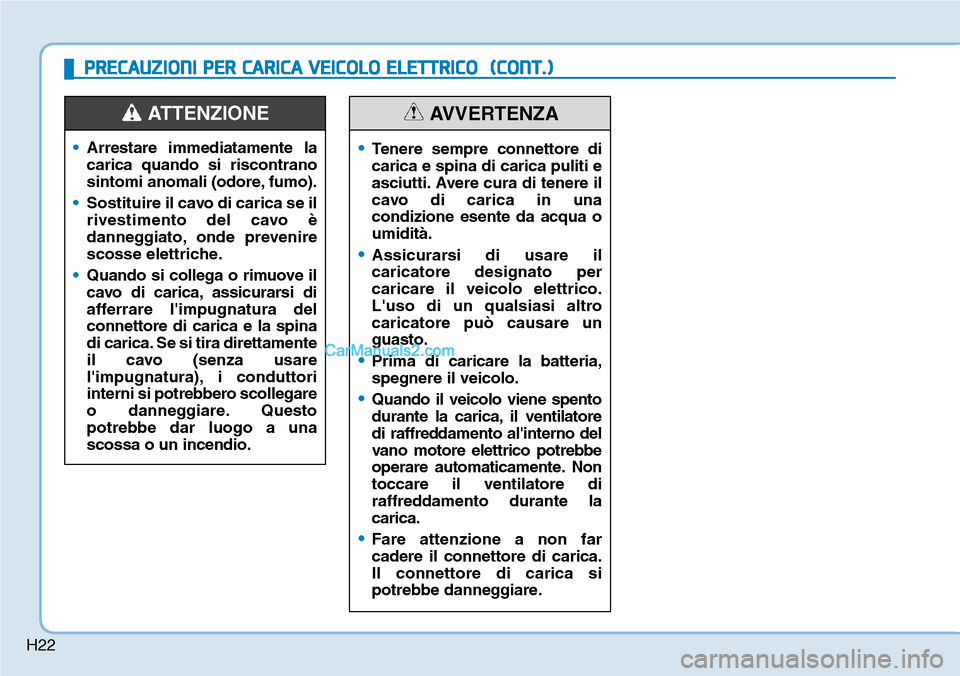

H22
•Arrestare immediatamente la
carica quando si riscontrano
sintomi anomali (odore, fumo).
•Sostituire il cavo di carica se il
rivestimento del cavo è
danneggiato, onde prevenire
scosse elettriche.
•Quando si collega o rimuove il
cavo di carica, assicurarsi di
afferrare l'impugnatura del
connettore di carica e la spina
di carica. Se si tira direttamente
il cavo (senza usare
l'impugnatura), i conduttori
interni si potrebbero scollegare
o danneggiare. Questo
potrebbe dar luogo a una
scossa o un incendio.
ATTENZIONE
•Tenere sempre connettore di
carica e spina di carica puliti e
asciutti. Avere cura di tenere il
cavo di carica in una
condizione esente da acqua o
umidità.
•Assicurarsi di usare il
caricatore designato per
caricare il veicolo elettrico.
L'uso di un qualsiasi altro
caricatore può causare un
guasto.
•Prima di caricare la batteria,
spegnere il veicolo.
•Quando il veicolo viene spento
durante la carica, il ventilatore
di raffreddamento al'interno del
vano motore elettrico potrebbe
operare automaticamente. Non
toccare il ventilatore di
raffreddamento durante la
carica.
•Fare attenzione a non far
cadere il connettore di carica.
Il connettore di carica si
potrebbe danneggiare.
AVVERTENZA
PRECAUZIONI PER CARICA VEICOLO ELETTRICO (CONT.)

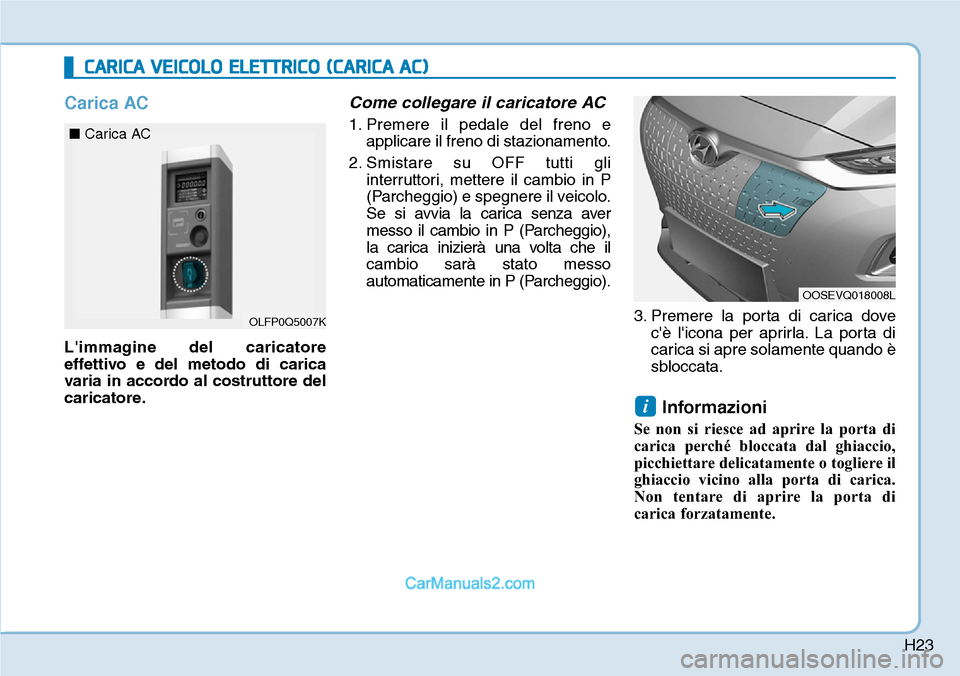

H23
Carica AC
L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
Come collegare il caricatore AC
1. Premere il pedale del freno e
applicare il freno di stazionamento.
2. Smistare su OFF tutti gli
interruttori, mettere il cambio in P
(Parcheggio) e spegnere il veicolo.
Se si avvia la carica senza aver
messo il cambio in P (Parcheggio),
la carica inizierà una volta che il
cambio sarà stato messo
automaticamente in P (Parcheggio).
3. Premere la porta di carica dove
c'è l'icona per aprirla. La porta di
carica si apre solamente quando è
sbloccata.
Informazioni
Se non si riesce ad aprire la porta di
carica perché bloccata dal ghiaccio,
picchiettare delicatamente o togliere il
ghiaccio vicino alla porta di carica.
Non tentare di aprire la porta di
carica forzatamente.
i
CARICA VEICOLO ELETTRICO (CARICA AC)
OLFP0Q5007K
■ Carica AC
OOSEVQ018008L

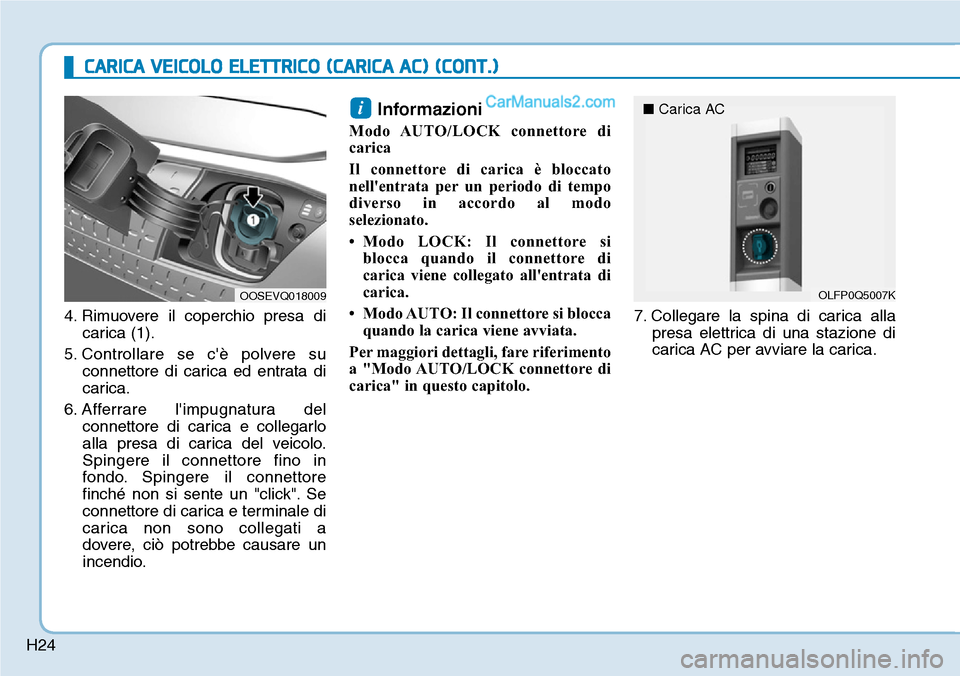

H24
CARICA VEICOLO ELETTRICO (CARICA AC) (CONT.)
4. Rimuovere il coperchio presa di
carica (1).
5. Controllare se c'
