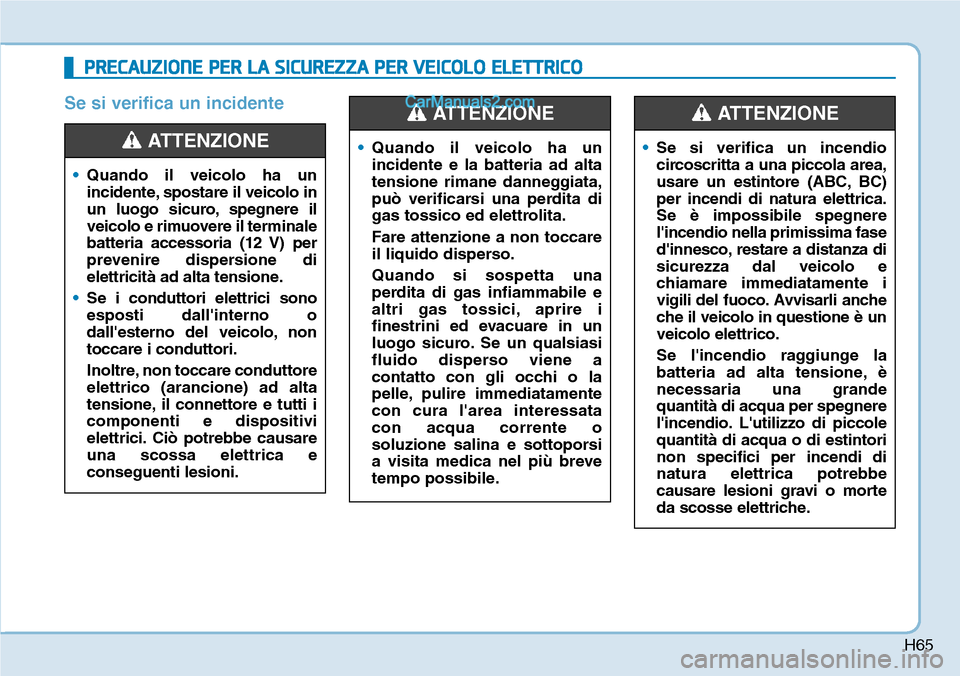

H65
Se si verifica un incidente
PRECAUZIONE PER LA SICUREZZA PER VEICOLO ELETTRICO

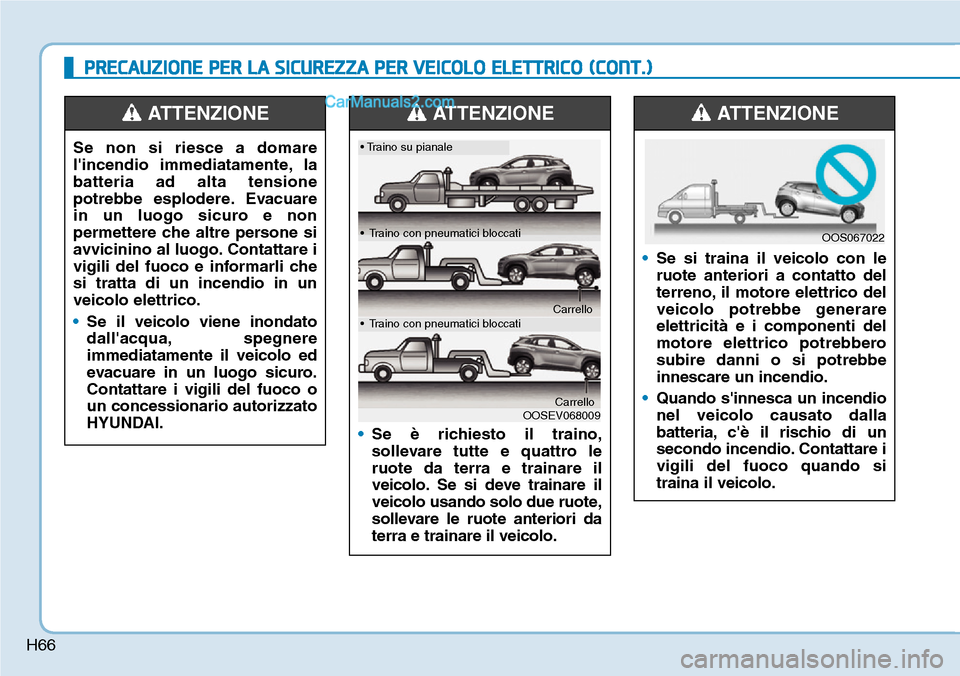

H66
PRECAUZIONE PER LA SICUREZZA PER VEICOLO ELETTRICO (CONT.)
•Se si traina il veicolo con le
ruote anteriori a contatto del
terreno, il motore elettrico del
veicolo potrebbe generare
elettricità e i componenti del
motore elettrico potrebbero
subire danni o si potrebbe
innescare un incendio.
•Quando s'innesca un incendio
nel veicolo causato dalla
batteria, c'è il rischio di un
secondo incendio. Contattare i
vigili del fuoco quando si
traina il veicolo.
ATTENZIONE
OOS067022
•Se è richiesto il traino,
sollevare tutte e quattro le
ruote da terra e trainare il
veicolo. Se si deve trainare il
veicolo usando solo due ruote,
sollevare le ruote anteriori da
terra e trainare il veicolo.
ATTENZIONE
OOSEV068009
• Traino su pianale
• Traino con pneumatici bloccati
Carrello
• Traino con pneumatici bloccati
Carrello
Se non si riesce a domare
l'incendio immediatamente, la
batteria ad alta tensione
potrebbe esplodere. Evacuare
in un luogo sicuro e non
permettere che altre persone si
avvicinino al luogo. Contattare i
vigili del fuoco e informarli che
si tratta di un incendio in un
veicolo elettrico.
•Se il veicolo viene inondato
dall'acqua, spegnere
immediatamente il veicolo ed
evacuare in un luogo sicuro.
Contattare i vigili del fuoco o
un concessionario autorizzato
HYUNDAI.
ATTENZIONE

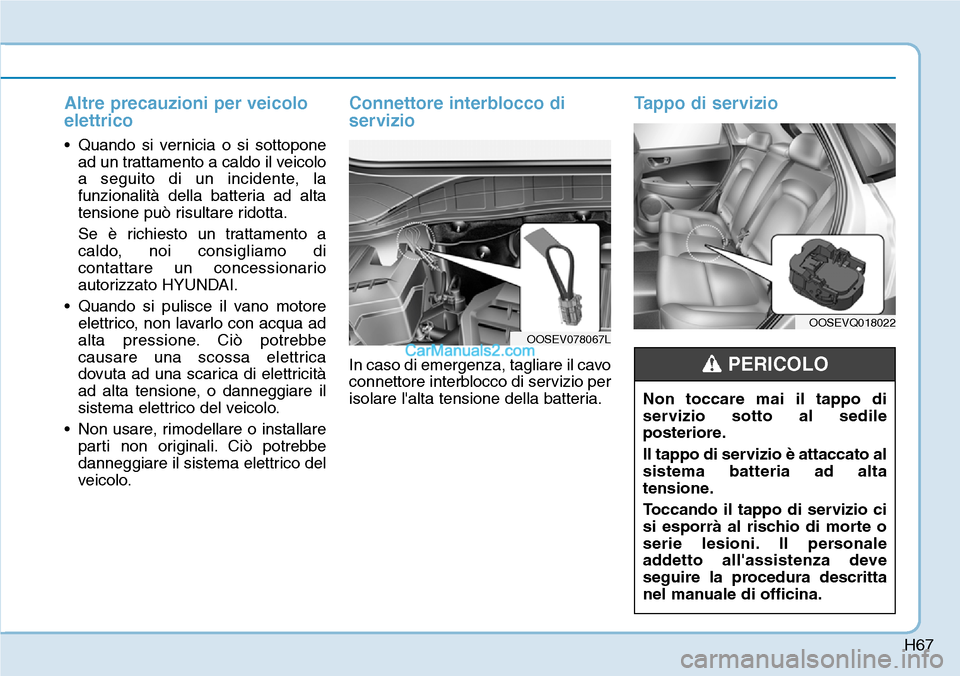

H67
Altre precauzioni per veicolo
elettrico
• Quando si vernicia o si sottopone
ad un trattamento a caldo il veicolo
a seguito di un incidente, la
funzionalità della batteria ad alta
tensione può risultare ridotta.
Se è richiesto un trattamento a
caldo, noi consigliamo di
contattare un concessionario
autorizzato HYUNDAI.
• Quando si pulisce il vano motore
elettrico, non lavarlo con acqua ad
alta pressione. Ciò potrebbe
causare una scossa elettrica
dovuta ad una scarica di elettricità
ad alta tensione, o danneggiare il
sistema elettrico del veicolo.
• Non usare, rimodellare o installare
parti non originali. Ciò potrebbe
danneggiare il sistema elettrico del
veicolo.
Connettore interblocco di
servizio
In caso di emergenza, tagliare il cavo
connettore interblocco di servizio per
isolare l'alta tensione della batteria.
Tappo di servizio
OOSEVQ018022
Non toccare mai il tappo di
servizio sotto al sedile
posteriore.
Il tappo di servizio è attaccato al
sistema batteria ad alta
tensione.
Toccando il tappo di servizio ci
si esporrà al rischio di morte o
serie lesioni. Il personale
addetto all'assistenza deve
seguire la procedura descritta
nel manuale di officina.
PERICOLO
OOSEV078067L

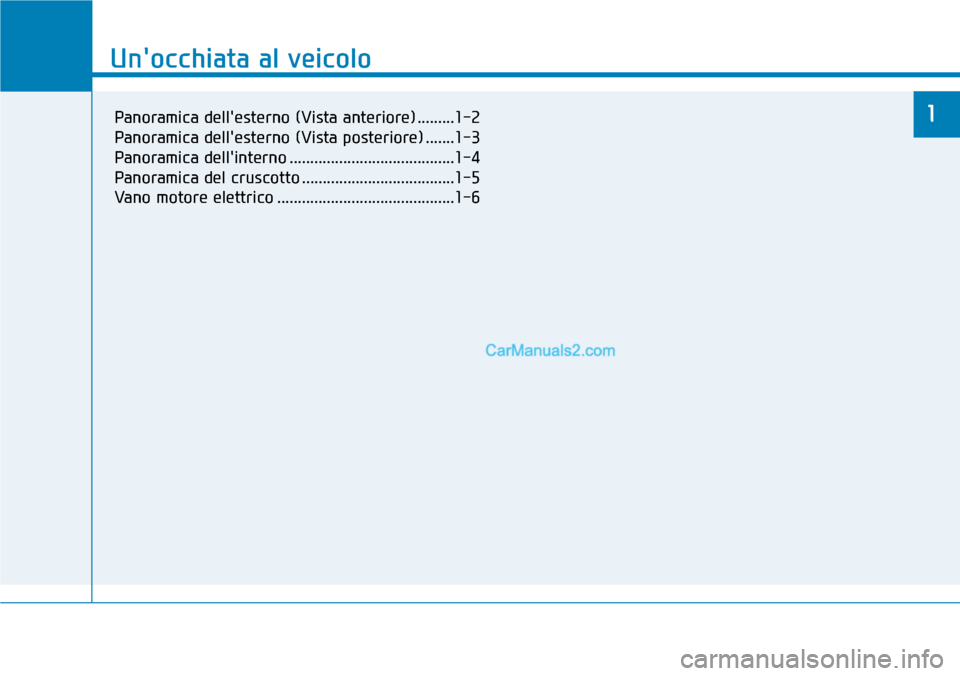

Un'occhiata al veicolo
1
Un'occhiata al veicolo
1Panoramica dell'esterno (Vista anteriore) .........1-2
Panoramica dell'esterno (Vista posteriore) .......1-3
Panoramica dell'interno ........................................1-4
Panoramica del cruscotto .....................................1-5
Vano motore elettrico ...........................................1-6

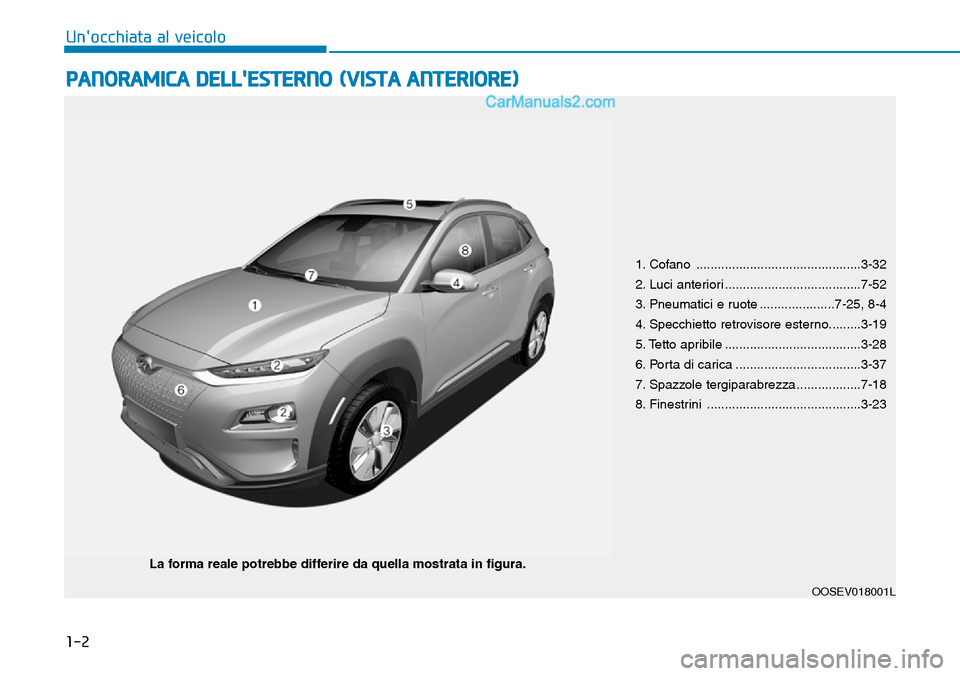

1-2
PANORAMICA DELL'ESTERNO (VISTA ANTERIORE)
Un'occhiata al veicolo
OOSEV018001L
La forma reale potrebbe differire da quella mostrata in figura.1. Cofano ..............................................3-32
2. Luci anteriori ......................................7-52
3. Pneumatici e ruote .....................7-25, 8-4
4. Specchietto retrovisore esterno.........3-19
5. Tetto apribile ......................................3-28
6. Porta di carica ...................................3-37
7. Spazzole tergiparabrezza ..................7-18
8. Finestrini ...........................................3-23

1. Antenna ...............................................4-2
2. Porte ....................................................3-9
3. Luci posteriori.....................................7-60
4. Terza luce stop ..................................7-63
5. Portellone .........................................3-34
6. Monitor retrovisore...........................3-113
7. Spazzole tergilunotto .........................7-20
OOSEV018002L
La forma reale potrebbe differire da quella mostrata in figura.

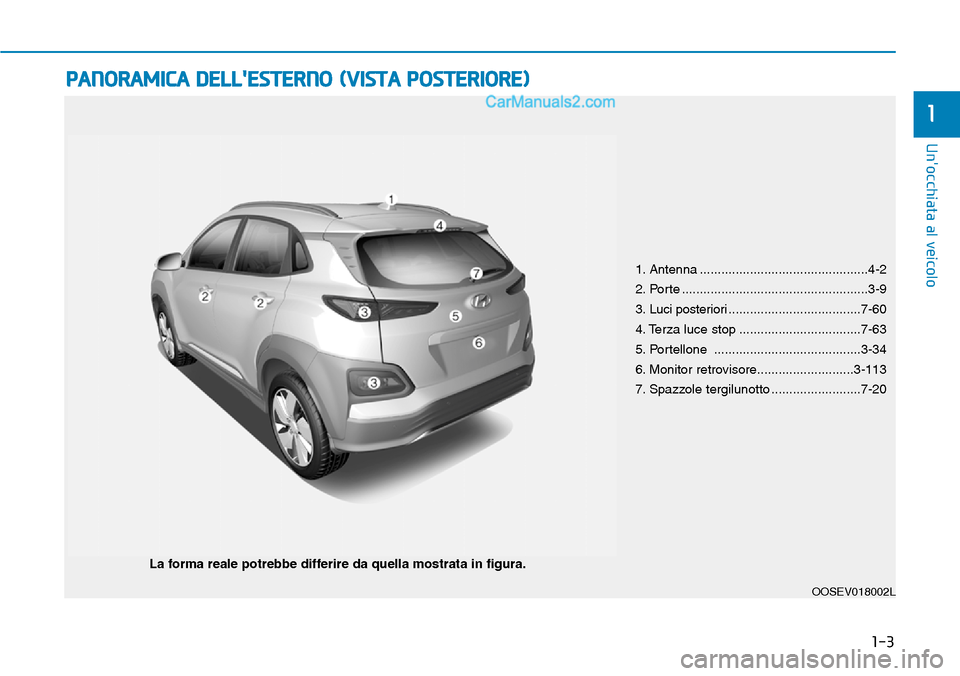

1-3
Un'occhiata al veicolo
PANORAMICA DELL'ESTERNO (VISTA POSTERIORE)
1

1-4
Un'occhiata al veicolo
PANORAMICA DELL'INTERNO
1. Pulsante di blocco/sblocco porta ......3-10
2. Interruttore di ripiegamento
specchietto retrovisore esterno ........3-21
3. Interruttore di comando specchietto
retrovisore esterno ............................3-20
4. Interruttore di chiusura centralizzata ..3-11
5. Interruttore di blocco alzacristalli
elettrici ..............................................3-26
6. Interruttori alzacristalli elettrici ..........3-23
7. Dispositivo di regolazione fari..........3-102
8. Interruttore di controllo illuminazione
cruscotto..............................................3-40
9. Sistema di monitoraggio angolo cieco
(BCW)................................................5-79
10. Sistema di assistenza mantenimento
corsia (LKA)............................5-89, 5-99
11. Pulsante ESC OFF ..........................5-44
12. Pulsante Head-up display................3-92
13. Pulsante di selezione modo
AUTO/LOCK......................................H19
14. Pulsante VESS (Pulsante sistema di
riproduzione rumore motore) ..........H47
15. Leva di rilascio cofano ....................3-32
16. Scatola fusibili ................................7-36
17. Leva di regolazione inclinazione/
altezza volante..................................3-16
18. Volante ............................................3-17
19. Sedile ..............................................2-4
OOSEV018003LLa forma reale potrebbe differire da quella mostrata in figura.

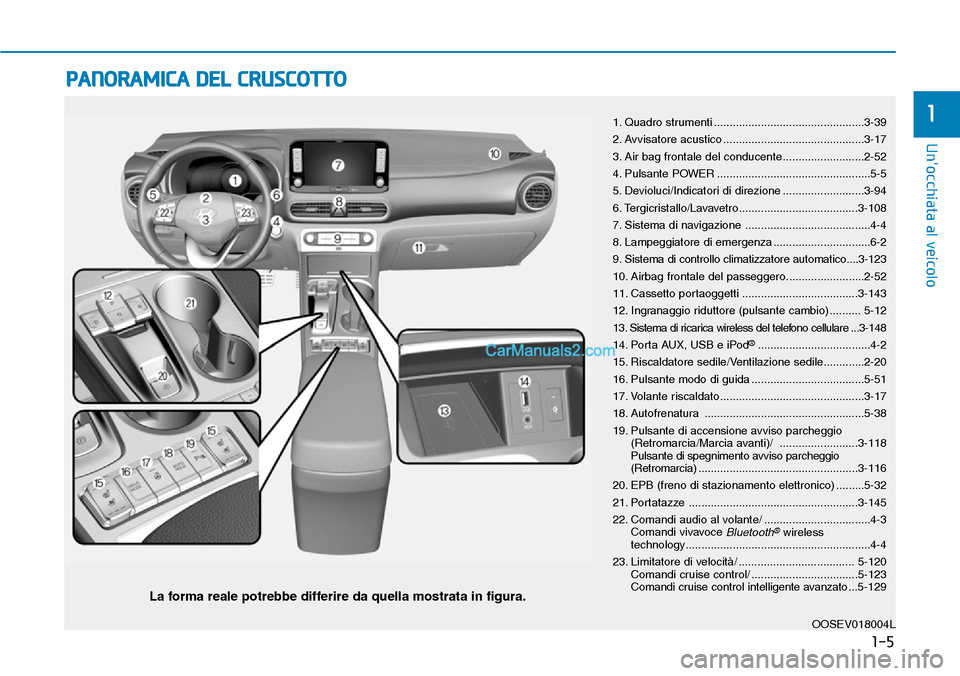

PANORAMICA DEL CRUSCOTTO
La forma reale potrebbe differire da quella mostrata in figura.
OOSEV018004L
1-5
Un'occhiata al veicolo
11. Quadro strumenti ................................................3-39
2. Avvisatore acustico .............................................3-17
3. Air bag frontale del conducente..........................2-52
4. Pulsante POWER .................................................5-5
5. Devioluci/Indicatori di direzione ..........................3-94
6. Tergicristallo/Lavavetro......................................3-108
7. Sistema di navigazione ........................................4-4
8. Lampeggiatore di emergenza ...............................6-2
9. Sistema di controllo climatizzatore automatico....3-123
10. Airbag frontale del passeggero.........................2-52
11. Cassetto portaoggetti .....................................3-143
12. Ingranaggio riduttore (pulsante cambio) .......... 5-12
13. Sistema di ricarica wireless del telefono cellulare ...3-148
14. Porta AUX, USB e iPod
®....................................4-2
15. Riscaldatore sedile/Ventilazione sedile.............2-20
16. Pulsante modo di guida ....................................5-51
17. Volante riscaldato..............................................3-17
18. Autofrenatura ...................................................5-38
19. Pulsante di accensione avviso parcheggio
(Retromarcia/Marcia avanti)/ .........................3-118
Pulsante di spegnimento avviso parcheggio
(Retromarcia)...................................................3-116
20. EPB (freno di stazionamento elettronico) .........5-32
21. Portatazze ......................................................3-145
22. Comandi audio al volante/ ..................................4-3
Comandi vivavoce
Bluetooth®wireless
technology...........................................................4-4
23. Limitatore di velocità/ ..................................... 5-120
Comandi cruise control/ ..................................5-123
Comandi cruise control intelligente avanzato...5-129
