2019 Hyundai Kona EV Manuale del proprietario (in Italian)

Panoramica del sistema veicolo elettrico
Veicolo elettrico.......................................................H3
Caratteristiche dei veicoli elettrici ........................H3
Informazioni sull'energia ........................................H3
Componenti principali del veicolo elettrico .........H4
Batteria ad alta tensione (litio-ione-polimero) ..H5
Sistema riscaldatore batteria ad alta tensione ...H6
Stazioni vicine ..........................................................H7
Informazioni sull'energia ........................................H8
Informazioni sulla batteria ................................................H8
Consumo di energia ............................................................H8
Gestione della carica ..............................................H9Impostazioni di carica e climatizzazione .......................H9
Luogo della carica ............................................................H10
Limite di carica ..................................................................H11
Corrente di carica .............................................................H11
Guida ECO ...............................................................H12Riduzione di CO2 ...............................................................H12
Storia della guida ..............................................................H12
Impostazioni EV .....................................................H13Modo inverno.....................................................................H13
Spia .......................................................................................H14
Percorso EV .......................................................................H14
Informazioni sulla carica ......................................H15
Informazioni sul tempo di carica.........................H15
Tipi di carica...........................................................H16
Stato di carica ........................................................H17Modo AUTO/LOCK connettore di carica............H19
Quando il connettore di carica è bloccato .................H19
Carica programmata ..............................................H20
Precauzioni per carica ..........................................H21
Carica AC ................................................................H23
Come collegare il caricatore AC ....................................H23
Controllo stato di carica ..................................................H26
Come scollegare il caricatore AC ..................................H27
Sblocco connettore di carica in emergenza ..............H28
Carica DC ................................................................H29Come collegare il caricatore DC ....................................H29
Controllo stato di carica ..................................................H31
Come scollegare il caricatore DC ..................................H32
Carica centellinare.................................................H33Come impostare il livello di carica del
caricatore portatile ...........................................................H33
Come collegare il caricatore portatile
(ICCB: In-Cable Control Box) ..........................................H34
Controllo stato di carica ..................................................H37
Indicatore luminoso stato di carica per
caricatore portatile ...........................................................H39
Indicatore luminoso stato di carica per
caricatore portatile ...........................................................H40
Indicatore luminoso stato di carica per
caricatore portatile ...........................................................H41
Come scollegare il caricatore portatile
(ICCB: In-Cable Control Box) ..........................................H42

Sblocco connettore di carica in emergenza ..............H43
Precauzioni per il caricatore portatile
(ICCB: In-Cable Control Box) ..........................................H43
Azione da intraprendere quando la carica si
arresta all'improvviso............................................H45
Come avviare il veicolo .........................................H46
Come arrestare il veicolo .....................................H47
Sistema di riproduzione rumore motore ............H47
Autonomia residua ................................................H48
Quando la destinazione non è impostata ...................H48
Quando la destinazione è impostata............................H49
Suggerimenti per migliorare l'autonomia
residua.....................................................................H49
Indicatore di potenza/carica ...............................H50
Indicatore stato di carica (indicatore SOC)
per batteria ad alta tensione ..............................H51
Spie e indicatori luminosi
(correlati al veicolo elettrico)..............................H52
Indicatore di Veicolo Pronto ..........................................H52
Spia Luminosa di Richiesta Assistenza .....................H52
Spia luminosa abbassamento potenza ........................H52
Indicatore luminoso ricarica ...........................................H53
Spia luminosa basso livello batteria ad
alta tensione ......................................................................H53
Spia Luminosa Frenata Rigenerativa ...........................H53
Messaggi sul display LCD .....................................H54Portare il cambio in P per caricare ...........................H54
Tempo di carica restante ...............................................H54
Scollegare veicolo per partire .......................................H54
Sportello di ricarica aperto ............................................H55
Carica interrotta. Controllare caricatore AC/DC .......H55Carica interrotta. Controllare collegamento cavo.....H56
Controllare i freni/Arrestare il veicolo e
controllare i freni..............................................................H56
Batteria scarica ..............................................................H56
Caricare subito. Pot. limitata ..........................................H57
La bassa temperatura esterna potrebbe
limitare la potenza erogata. Caricare batteria
EV/Temperatura batteria bassa.
Potenza limitata.................................................................H57
Batteria surr.! Arrestare il veicolo ................................H58
Potenza limitata ..............................................................H58
Arrestare veic.,contr. alimentaz. ...............................H59
Controllare il Virtual Engine Sound System ...............H59
Controllare sist. veic. elettrico.......................................H59
Flusso energia........................................................H60Veicolo fermo.....................................................................H60
Propulsione EV ..................................................................H60
Rigenerazione ....................................................................H60
Funzione Salvabatteria ausiliario+ .....................H61Modo ....................................................................................H61
Impostazione Sistema ......................................................H62
Messaggi sul display LCD ...............................................H62
Modo Utility............................................................H63Impostazione e attivazione del sistema ......................H63
Disattivazione del sistema ..............................................H64
Se si verifica un incidente ...................................H65
Altre precauzioni per veicolo elettrico ..............H68
Connettore interblocco di servizio .....................H68
Tappo di servizio....................................................H68

H3

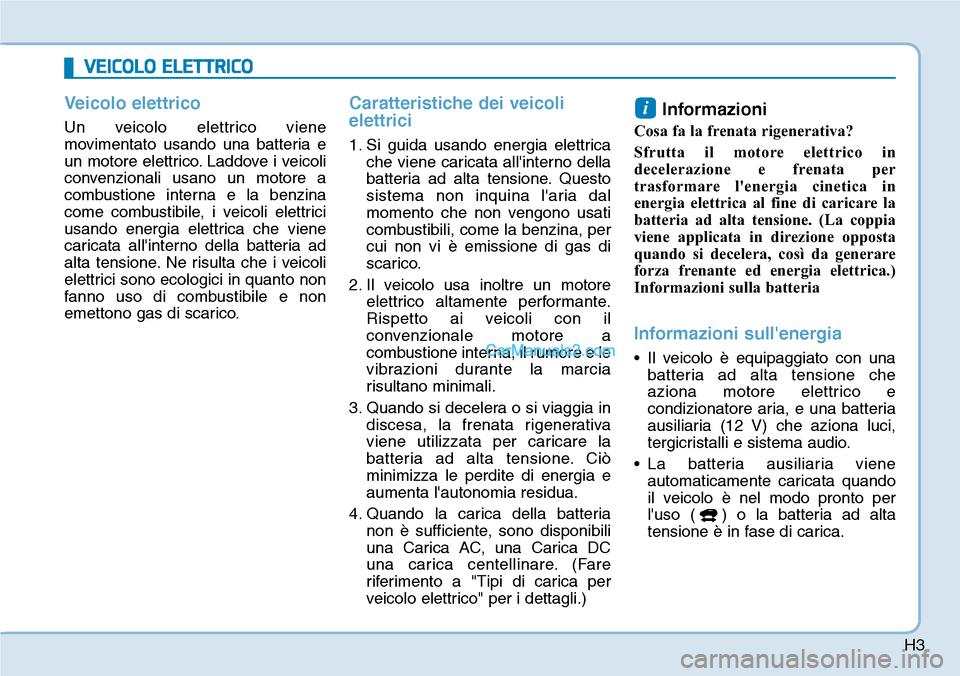

Veicolo elettrico
Un veicolo elettrico viene
movimentato usando una batteria e
un motore elettrico. Laddove i veicoli
convenzionali usano un motore a
combustione interna e la benzina
come combustibile, i veicoli elettrici
usando energia elettrica che viene
caricata all'interno della batteria ad
alta tensione. Ne risulta che i veicoli
elettrici sono ecologici in quanto non
fanno uso di combustibile e non
emettono gas di scarico.
Caratteristiche dei veicoli
elettrici
1. Si guida usando energia elettrica
che viene caricata all'interno della
batteria ad alta tensione. Questo
sistema non inquina l'aria dal
momento che non vengono usati
combustibili, come la benzina, per
cui non vi è emissione di gas di
scarico.
2. Il veicolo usa inoltre un motore
elettrico altamente performante.
Rispetto ai veicoli con il
convenzionale motore a
combustione interna, il rumore e le
vibrazioni durante la marcia
risultano minimali.
3. Quando si decelera o si viaggia in
discesa, la frenata rigenerativa
viene utilizzata per caricare la
batteria ad alta tensione. Ciò
minimizza le perdite di energia e
aumenta l'autonomia residua.
4. Quando la carica della batteria
non è sufficiente, sono disponibili
una Carica AC, una Carica DC
una carica centellinare. (Fare
riferimento a "Tipi di carica per
veicolo elettrico" per i dettagli.)
Informazioni
Cosa fa la frenata rigenerativa?
Sfrutta il motore elettrico in
decelerazione e frenata per
trasformare l'energia cinetica in
energia elettrica al fine di caricare la
batteria ad alta tensione. (La coppia
viene applicata in direzione opposta
quando si decelera, così da generare
forza frenante ed energia elettrica.)
Informazioni sulla batteria
Informazioni sull'energia
• Il veicolo è equipaggiato con una
batteria ad alta tensione che
aziona motore elettrico e
condizionatore aria, e una batteria
ausiliaria (12 V) che aziona luci,
tergicristalli e sistema audio.
• La batteria ausiliaria viene
automaticamente caricata quando
il veicolo è nel modo pronto per
l'uso ( ) o la batteria ad alta
tensione è in fase di carica.
i
VEICOLO ELETTRICO

H4
COMPONENTI PRINCIPALI DEL VEICOLO ELETTRICO

H5

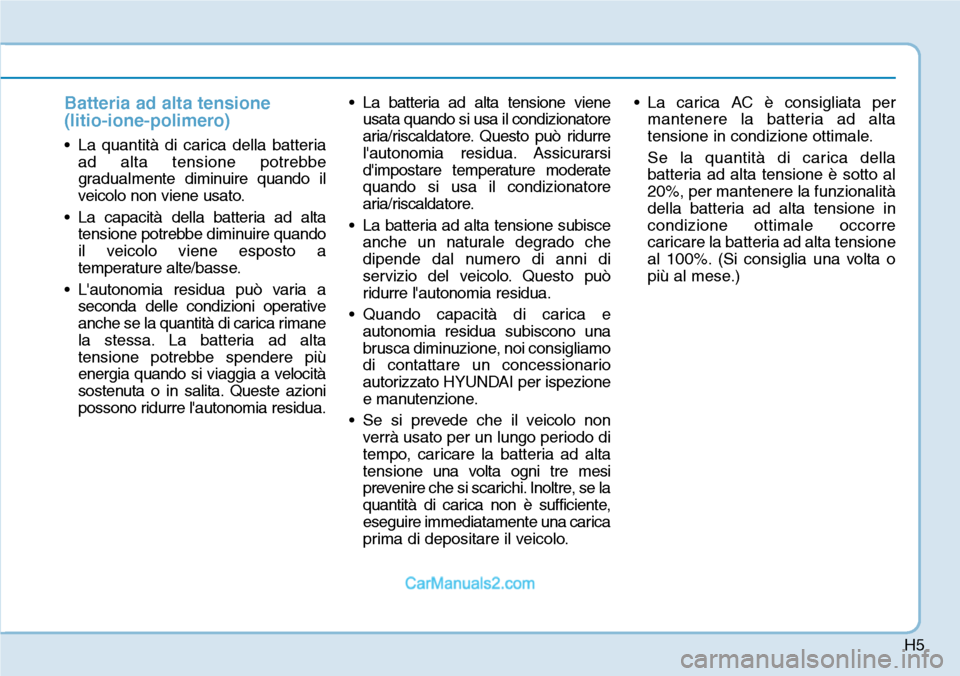

Batteria ad alta tensione
(litio-ione-polimero)
• La quantità di carica della batteria
ad alta tensione potrebbe
gradualmente diminuire quando il
veicolo non viene usato.
• La capacità della batteria ad alta
tensione potrebbe diminuire quando
il veicolo viene esposto a
temperature alte/basse.
• L'autonomia residua può varia a
seconda delle condizioni operative
anche se la quantità di carica rimane
la stessa. La batteria ad alta
tensione potrebbe spendere più
energia quando si viaggia a velocità
sostenuta o in salita. Queste azioni
possono ridurre l'autonomia residua.• La batteria ad alta tensione viene
usata quando si usa il condizionatore
aria/riscaldatore. Questo può ridurre
l'autonomia residua. Assicurarsi
d'impostare temperature moderate
quando si usa il condizionatore
aria/riscaldatore.
• La batteria ad alta tensione subisce
anche un naturale degrado che
dipende dal numero di anni di
servizio del veicolo. Questo può
ridurre l'autonomia residua.
• Quando capacità di carica e
autonomia residua subiscono una
brusca diminuzione, noi consigliamo
di contattare un concessionario
autorizzato HYUNDAI per ispezione
e manutenzione.
• Se si prevede che il veicolo non
verrà usato per un lungo periodo di
tempo, caricare la batteria ad alta
tensione una volta ogni tre mesi
prevenire che si scarichi. Inoltre, se la
quantità di carica non è sufficiente,
eseguire immediatamente una carica
prima di depositare il veicolo.• La carica AC è consigliata per
mantenere la batteria ad alta
tensione in condizione ottimale.
Se la quantità di carica della
batteria ad alta tensione è sotto al
20%, per mantenere la funzionalità
della batteria ad alta tensione in
condizione ottimale occorre
caricare la batteria ad alta tensione
al 100%. (Si consiglia una volta o
più al mese.)

H6

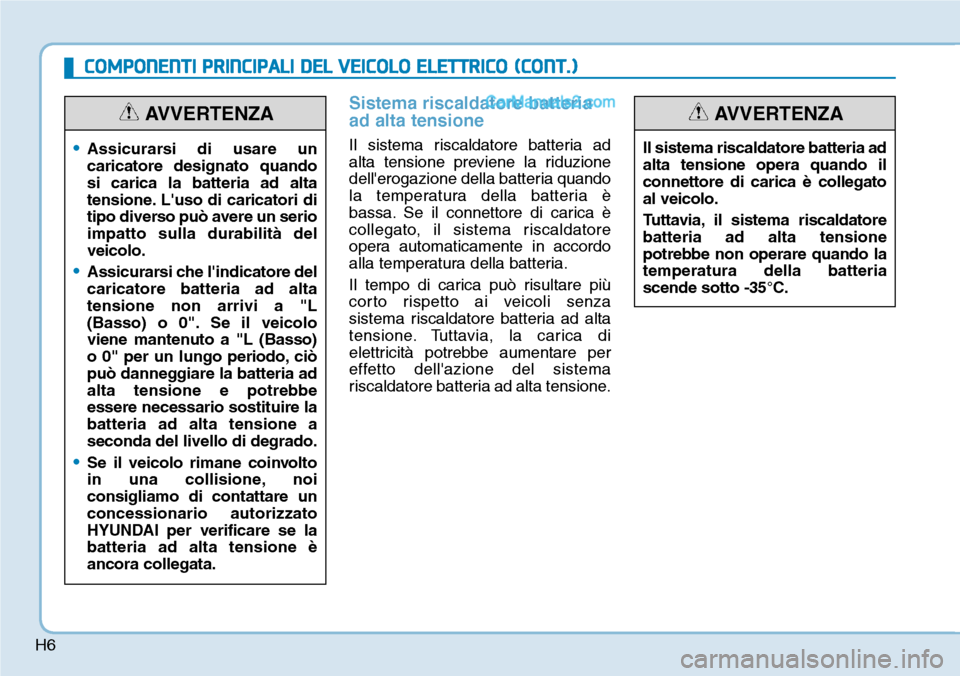

Sistema riscaldatore batteria
ad alta tensione
Il sistema riscaldatore batteria ad
alta tensione previene la riduzione
dell'erogazione della batteria quando
la temperatura della batteria è
bassa. Se il connettore di carica è
collegato, il sistema riscaldatore
opera automaticamente in accordo
alla temperatura della batteria.
Il tempo di carica può risultare più
corto rispetto ai veicoli senza
sistema riscaldatore batteria ad alta
tensione. Tuttavia, la carica di
elettricità potrebbe aumentare per
effetto dell'azione del sistema
riscaldatore batteria ad alta tensione.
COMPONENTI PRINCIPALI DEL VEICOLO ELETTRICO (CONT.)
•Assicurarsi di usare un
caricatore designato quando
si carica la batteria ad alta
tensione. L'uso di caricatori di
tipo diverso può avere un serio
impatto sulla durabilità del
veicolo.
•Assicurarsi che l'indicatore del
caricatore batteria ad alta
tensione non arrivi a "L
(Basso) o 0". Se il veicolo
viene mantenuto a "L (Basso)
o 0" per un lungo periodo, ciò
può danneggiare la batteria ad
alta tensione e potrebbe
essere necessario sostituire la
batteria ad alta tensione a
seconda del livello di degrado.
•Se il veicolo rimane coinvolto
in una collisione, noi
consigliamo di contattare un
concessionario autorizzato
HYUNDAI per verificare se la
batteria ad alta tensione è
ancora collegata.
AVVERTENZA
Il sistema riscaldatore batteria ad
alta tensione opera quando il
connettore di carica è collegato
al veicolo.
Tuttavia, il sistema riscaldatore
batteria ad alta tensione
potrebbe non operare quando la
temperatura della batteria
scende sotto -35°C.
AVVERTENZA

H7
Selezionando il menù "EV" sullo
schermo iniziale, si può accedere al
modo EV.
Per dettagli sul modo EV, fare
riferimento al Manuale Multimediale
fornito separatamente.Il modo EV ha 5 menù in totale,
Prossima stazione, Informazioni
energia, Gestione della carica,
Guida ECO e Impostazioni EV.
❈Il menù del modo EV può differire
a seconda delle funzioni
disponibili sul proprio veicolo.
Stazioni vicine
Selezionare "EV →Mappa →
Stazioni di carica" sullo schermo.
Stazioni che si trovano che si trovano
nelle vicinanze
MODO EV

H8

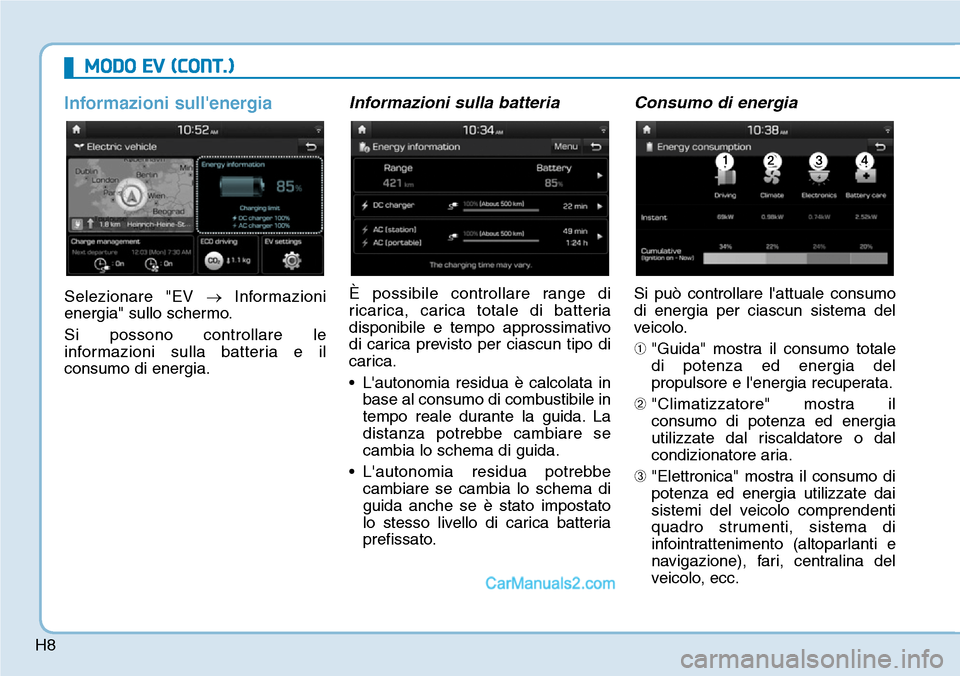

MODO EV (CONT.)
Informazioni sull'energia
Selezionare "EV →Informazioni
energia" sullo schermo.
Si possono controllare le
informazioni sulla batteria e il
consumo di energia.
Informazioni sulla batteria
È possibile controllare range di
ricarica, carica totale di batteria
disponibile e tempo approssimativo
di carica previsto per ciascun tipo di
carica.
• L'autonomia residua è calcolata in
base al consumo di combustibile in
tempo reale durante la guida. La
distanza potrebbe cambiare se
cambia lo schema di guida.
• L'autonomia residua potrebbe
cambiare se cambia lo schema di
guida anche se è stato impostato
lo stesso livello di carica batteria
prefissato.
Consumo di energia
Si può controllare l'attuale consumo
di energia per ciascun sistema del
veicolo.
➀"Guida" mostra il consumo totale
di potenza ed energia del
propulsore e l'energia recuperata.
➁"Climatizzatore" mostra il
consumo di potenza ed energia
utilizzate dal riscaldatore o dal
condizionatore aria.
➂"Elettronica" mostra il consumo di
potenza ed energia utilizzate dai
sistemi del veicolo comprendenti
quadro strumenti, sistema di
infointrattenimento (altoparlanti e
navigazione), fari, centralina del
veicolo, ecc.
