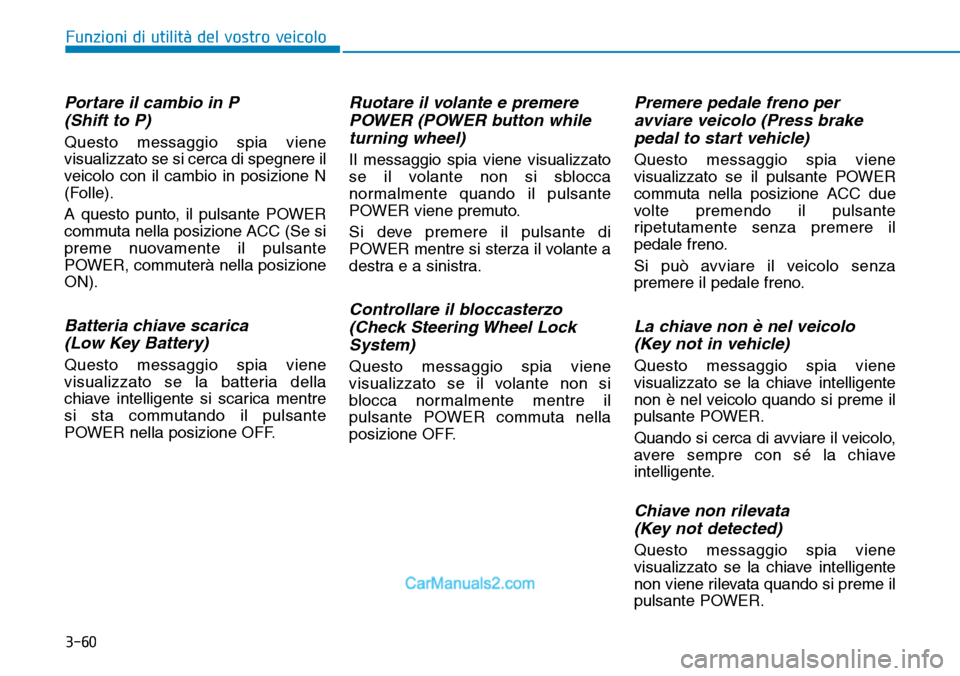

3-60
Funzioni di utilità del vostro veicolo
Portare il cambio in P
(Shift to P)
Questo messaggio spia viene
visualizzato se si cerca di spegnere il
veicolo con il cambio in posizione N
(Folle).
A questo punto, il pulsante POWER
commuta nella posizione ACC (Se si
preme nuovamente il pulsante
POWER, commuterà nella posizione
ON).
Batteria chiave scarica
(Low Key Battery)
Questo messaggio spia viene
visualizzato se la batteria della
chiave intelligente si scarica mentre
si sta commutando il pulsante
POWER nella posizione OFF.
Ruotare il volante e premere
POWER (POWER button while
turning wheel)
Il messaggio spia viene visualizzato
se il volante non si sblocca
normalmente quando il pulsante
POWER viene premuto.
Si deve premere il pulsante di
POWER mentre si sterza il volante a
destra e a sinistra.
Controllare il bloccasterzo
(Check Steering Wheel Lock
System)
Questo messaggio spia viene
visualizzato se il volante non si
blocca normalmente mentre il
pulsante POWER commuta nella
posizione OFF.
Premere pedale freno per
avviare veicolo (Press brake
pedal to start vehicle)
Questo messaggio spia viene
visualizzato se il pulsante POWER
commuta nella posizione ACC due
volte premendo il pulsante
ripetutamente senza premere il
pedale freno.
Si può avviare il veicolo senza
premere il pedale freno.
La chiave non è nel veicolo
(Key not in vehicle)
Questo messaggio spia viene
visualizzato se la chiave intelligente
non è nel veicolo quando si preme il
pulsante POWER.
Quando si cerca di avviare il veicolo,
avere sempre con sé la chiave
intelligente.
Chiave non rilevata
(Key not detected)
Questo messaggio spia viene
visualizzato se la chiave intelligente
non viene rilevata quando si preme il
pulsante POWER.
7-49
7
Manutenzione

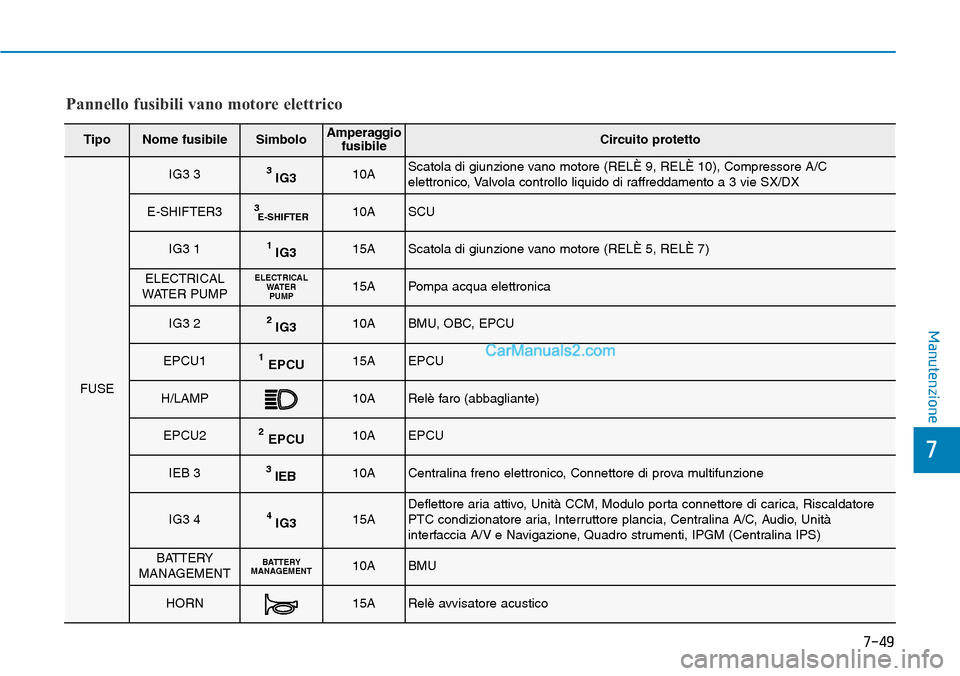

Pannello fusibili vano motore elettrico
TipoNome fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSE
IG3 33IG310AScatola di giunzione vano motore (RELÈ 9, RELÈ 10), Compressore A/C
elettronico, Valvola controllo liquido di raffreddamento a 3 vie SX/DX
E-SHIFTER3E-SHIFTER 310ASCU
IG3 11IG315AScatola di giunzione vano motore (RELÈ 5, RELÈ 7)
ELECTRICAL
WATER PUMPELECTRICAL
WATER
PUMP15APompa acqua elettronica
IG3 22IG310ABMU, OBC, EPCU
EPCU1EPCU115AEPCU
H/LAMP10ARelè faro (abbagliante)
EPCU2EPCU210AEPCU
IEB 33IEB10ACentralina freno elettronico, Connettore di prova multifunzione
IG3 44IG315ADeflettore aria attivo, Unità CCM, Modulo porta connettore di carica, Riscaldatore
PTC condizionatore aria, Interruttore plancia, Centralina A/C, Audio, Unità
interfaccia A/V e Navigazione, Quadro strumenti, IPGM (Centralina IPS)
BATTERY
MANAGEMENTBATTERY
MANAGEMENT10ABMU
HORN15ARelè avvisatore acustico
