2019 FIAT FIORINO Kezelési és karbantartási útmutató (in Hungarian)

KEREKEK
STANDARD KERÉKTÁRCSÁK ÉS GUMIABRONCSOK
Változatok KeréktárcsákStandard
gumiabroncsokTéli
gumiabroncsokPótkerék(*)
Keréktárcsa Gumiabroncs
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET44 185/65 R15
185/65 R15T (M+S)
(**)6 Jx15H2-ET44 185/65 R15
1.4 Natural Power6JX15-44 185/65 R15 88T 185/65 R15Q (M+S) — —
(*) (bizonyos változatok/piacok esetében)
(**) Adventure változatok a Traction Plus rendszerhez kapcsolva
183

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
MérésSTANDARD GUMIABRONCSOK
PÓTKERÉK(*)Üresen Közepes terheléssel Teljes terheléssel
Első Hátsó Első Hátsó Első Hátsó
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (bizonyos változatok/piacok esetében)
Meleg állapotú gumiabroncs esetében a légnyomás értéknek +0,3 barral magasabbnak kell lennie az előírt értéknél.
Ellenőrizzük újra a helyes értéket hideg gumiabroncsnál.
Téli gumiabroncsoknál a légnyomás értékének +0,2 bar-ral magasabbnak kell lennie az alapfelszereltségű gumiabroncsokra
előírt értéknél.
160 km/h feletti közlekedés esetén a gumiabroncs légnyomásokat a teljes terhelésre megadott értékekre kell
beállítani.
FIGYELMEZTETÉS
158)A pótkerék (egyes változatoknál) mérete speciálisan a járműhöz van megválasztva, ezért ne szereljük át azt egy másik, eltérő modellű
járműre, és más gépjárműmodellek pótkerekét se használjuk. A szükségpótkerék csak szükséghelyzetben használható. Csak a
legszükségesebb távolságot tegyük meg így, és ne lépjük túl a 80 km/h sebességet. „Figyelem! Kizárólag ideiglenes használatra! 80km/h max!
Mihelyt lehetséges, normál kerékre cserélendő. A szükségpótkerékre felhelyezett öntapadós címkét tilos eltávolítani vagy letakarni. A
szükségpótkerékre egyáltalán nem szabad dísztárcsát szerelni. A szükségpótkerékkel szerelt gépjármű menettulajdonságai megváltoznak.
Kerüljük az erős gázadásokat és fékezéseket, a hirtelen kormánymozdulatokat és a gyors kanyarodásokat.
184
MŰSZAKI ADATOK

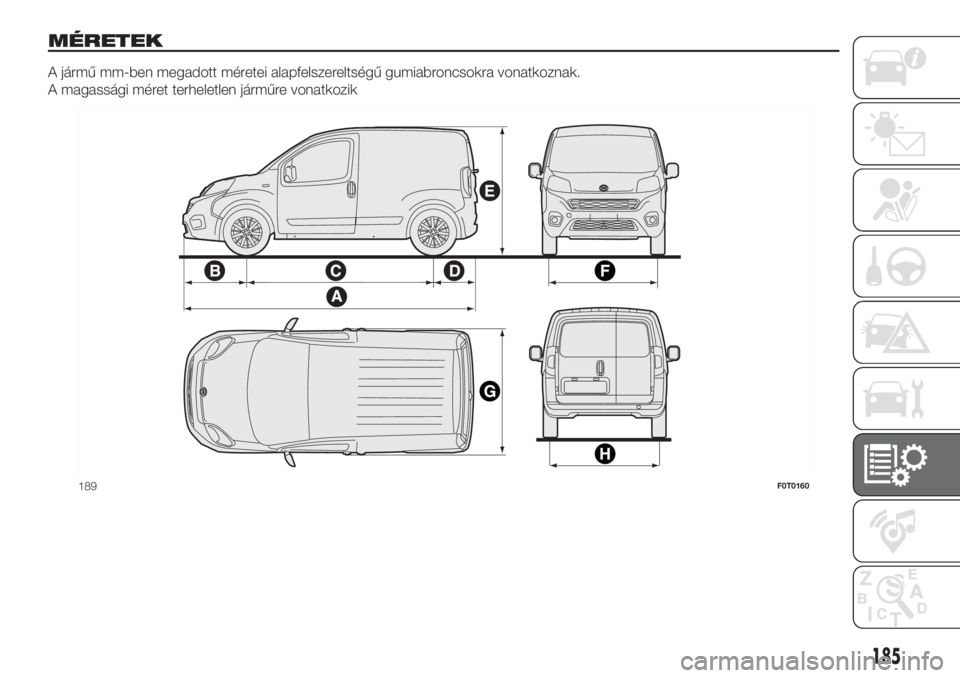

MÉRETEK
A jármű mm-ben megadott méretei alapfelszereltségű gumiabroncsokra vonatkoznak.
A magassági méret terheletlen járműre vonatkozik
189F0T0160
185

ABCDE FGH
Cargo változatok3957 /
3864(**)854 / 760(**)2513590 / 591(**)1721 /
1782(*)1469 1716 1465
Cargo Adventure
verziók3957 854 2513 5901742 /
1803
(*)1464 1716 1465
(**) Natural Power változatok (*)Tetőcsomagtartó rudakkal (egyes változatoknál/piacokon)
Natural Power változatok
Raktér térfogata: 2100 liter
A keréktárcsák méreteitől függően kisebb méretbeli eltérések előfordulhatnak.
186
MŰSZAKI ADATOK

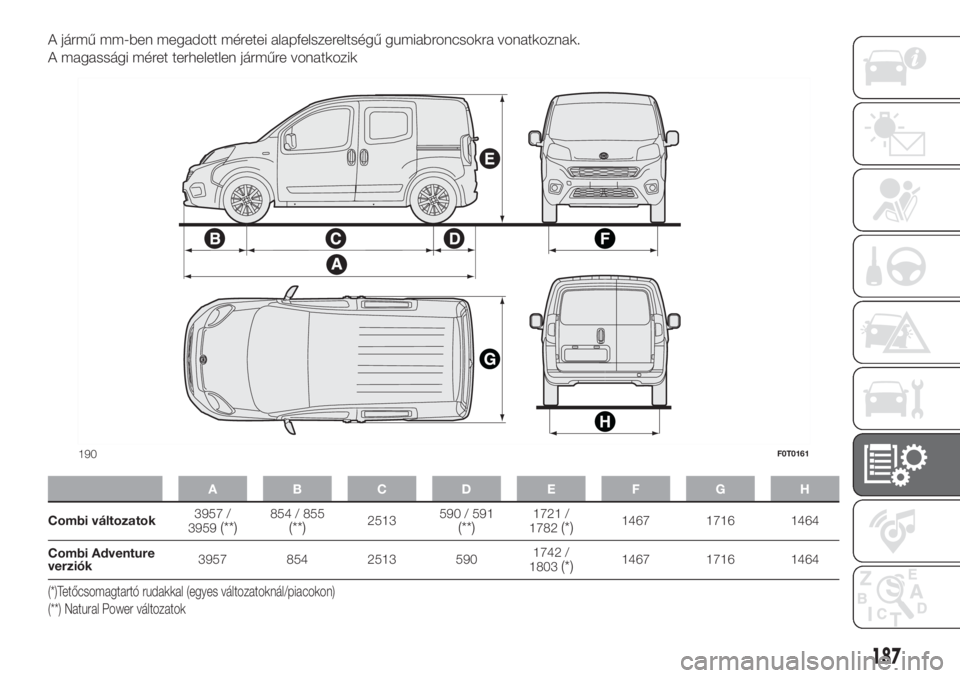

A jármű mm-ben megadott méretei alapfelszereltségű gumiabroncsokra vonatkoznak.
A magassági méret terheletlen járműre vonatkozik
ABCDE FGH
Combi változatok3957 /
3959(**)854 / 855(**)2513590 / 591(**)1721 /
1782(*)1467 1716 1464
Combi Adventure
verziók3957 854 2513 5901742 /
1803
(*)1467 1716 1464
(**) Natural Power változatok (*)Tetőcsomagtartó rudakkal (egyes változatoknál/piacokon)
190F0T0161
187

Natural Power változatok
Csomagtér mérete:
Nem előrehajtott hátsó üléstámlákkal: 275 liter
Előrehajtott hátsó üléstámlákkal: 553 liter
A keréktárcsák méreteitől függően kisebb méretbeli eltérések előfordulhatnak.
188
MŰSZAKI ADATOK

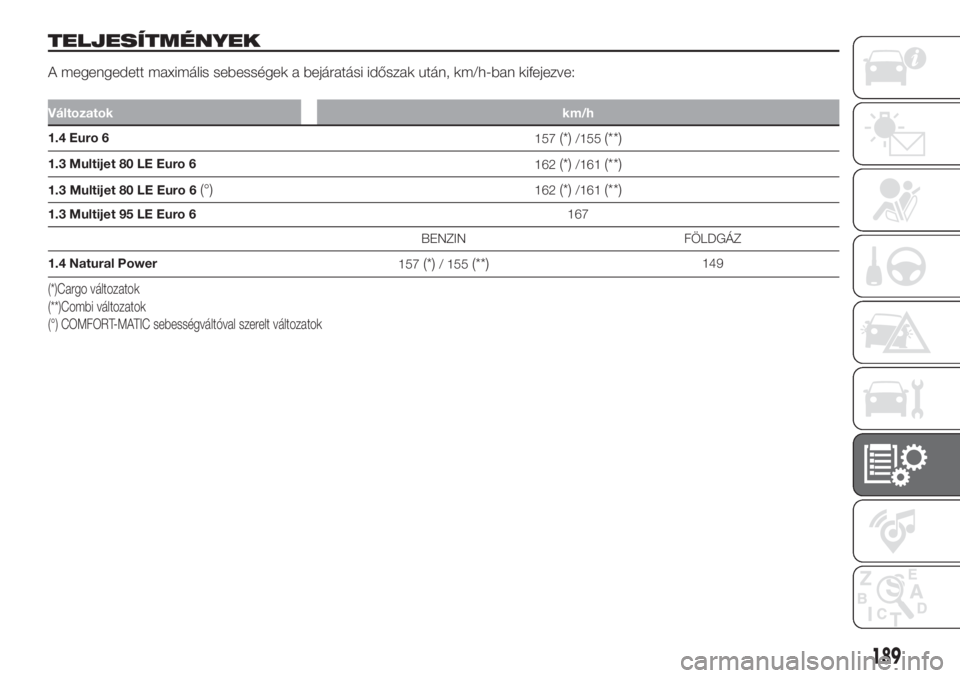

TELJESÍTMÉNYEK
A megengedett maximális sebességek a bejáratási időszak után, km/h-ban kifejezve:
Változatokkm/h
1.4 Euro 6
157(*)/155(**)
1.3 Multijet 80 LE Euro 6
162(*)/161(**)
1.3 Multijet 80 LE Euro 6(°)162(*)/161(**)
1.3 Multijet 95 LE Euro 6167
BENZIN FÖLDGÁZ
1.4 Natural Power
157
(*)/ 155(**)149
(*)Cargo változatok
(**)Combi változatok
(°) COMFORT-MATIC sebességváltóval szerelt változatok
189

SÚLYOK ÉS
TÖMEGEK
A jármű súlyának és tömegének
azonosítása céljából tanulmányozzuk a
felhelyezett és az "Azonosító és a
karosszériafestékre vonatkozó adatokat
összefoglaló tábla" fejezetben is leírt
adattáblát (ábra 191 vagy (egyes
változatoknál/piacokon) ábra 192), vagy
a jármű forgalmi engedélyét, amely
feltünteti az engedélyezett súlyokat
(azoknál a piacoknál, ahol ez előírás).
DMegengedett maximális össztömeg
(PTT).
EJármű megengedett maximális
össztömege (PTT) a vontatmánnyal
együtt. Ha kimaradt ennél a mezőnél
az érték, vagy egy kötőjelet találunk,
azt jelenti, hogy a jármű nem
vontathat.
FMegengedett tengelyterhelés (elöl).
GMegengedett tengelyterhelés (hátul).
A vontatható tömeg kiszámításához
fékezett utánfutóval vonjuk ki az
adattáblán feltüntetett E értékből a D
értéket.
Példa: E= 6000 kg - D= 3500 kg
Fékezett utánfutó = 2500 kg
FIGYELEMNe lépjük túl a jelzett
utánfutó tömeget és vontatható
tömeget.
FIGYELEMTartsuk be a jármű vontatási
kapacitását.
A táblázatban találjuk a
motorváltozatnak megfelelő vontatható
tömeget.
(Bizonyos változatok/piacok esetében)
EMegengedett maximális össztömeg
(PTT)
FJármű megengedett maximális
össztömege (PTT) a vontatmánnyal
együtt. Ha kimaradt ennél a mezőnél
az érték, vagy egy kötőjelet találunk,
azt jelenti, hogy a jármű nem
vontathat
GMegengedett tengelyterhelés (elöl)
HMegengedett tengelyterhelés (hátul)
A vontatható tömeg kiszámításához
fékezett utánfutóval vonjuk ki az
adattáblán feltüntetett F értékből az E
értéket.
Példa: F= 6000 kg - E= 3500 kg
Fékezett utánfutó = 2500 kg
FIGYELEM Ne lépjük túl a jelzett
utánfutó tömeget és vontatható
tömeget.
FIGYELEM Tartsuk be a jármű vontatási
kapacitását. A táblázatban találjuk a
motorváltozatnak megfelelő vontatható
tömeget.
XXXXXX
XXXVERSIONE-VERSION
N° PER RICAMBI
N° FOR SPARES
MADE IN TURKEY
XXXXxxx
MOTORE-ENGINECODICE COLORE/PAINT
2 - 1 -
Kg
Kg
Kg
Kg
XXXX XXXX XXXX
191F0V0726
192F0T0245
190
