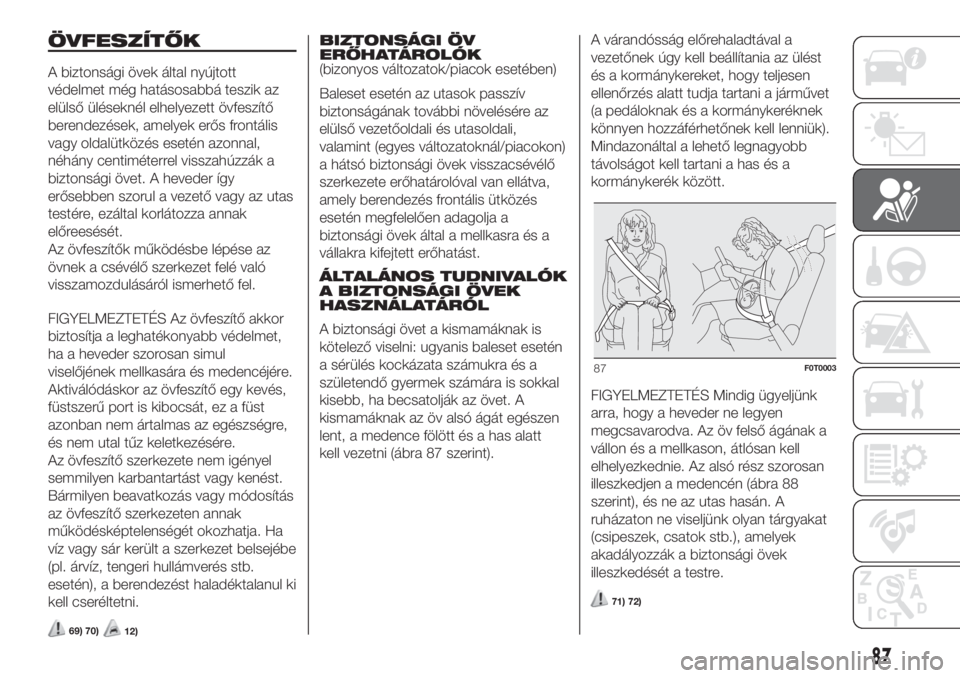

ÖVFESZÍTŐK
A biztonsági övek által nyújtott
védelmet még hatásosabbá teszik az
elülső üléseknél elhelyezett övfeszítő
berendezések, amelyek erős frontális
vagy oldalütközés esetén azonnal,
néhány centiméterrel visszahúzzák a
biztonsági övet. A heveder így
erősebben szorul a vezető vagy az utas
testére, ezáltal korlátozza annak
előreesését.
Az övfeszítők működésbe lépése az
övnek a csévélő szerkezet felé való
visszamozdulásáról ismerhető fel.
FIGYELMEZTETÉS Az övfeszítő akkor
biztosítja a leghatékonyabb védelmet,
ha a heveder szorosan simul
viselőjének mellkasára és medencéjére.
Aktiválódáskor az övfeszítő egy kevés,
füstszerű port is kibocsát, ez a füst
azonban nem ártalmas az egészségre,
és nem utal tűz keletkezésére.
Az övfeszítő szerkezete nem igényel
semmilyen karbantartást vagy kenést.
Bármilyen beavatkozás vagy módosítás
az övfeszítő szerkezeten annak
működésképtelenségét okozhatja. Ha
víz vagy sár került a szerkezet belsejébe
(pl. árvíz, tengeri hullámverés stb.
esetén), a berendezést haladéktalanul ki
kell cseréltetni.
69) 70)12)
BIZTONSÁGI ÖV
ERŐHATÁROLÓK
(bizonyos változatok/piacok esetében)
Baleset esetén az utasok passzív
biztonságának további növelésére az
elülső vezetőoldali és utasoldali,
valamint (egyes változatoknál/piacokon)
a hátsó biztonsági övek visszacsévélő
szerkezete erőhatárolóval van ellátva,
amely berendezés frontális ütközés
esetén megfelelően adagolja a
biztonsági övek által a mellkasra és a
vállakra kifejtett erőhatást.
ÁLTALÁNOS TUDNIVALÓK
A BIZTONSÁGI ÖVEK
HASZNÁLATÁRÓL
A biztonsági övet a kismamáknak is
kötelező viselni: ugyanis baleset esetén
a sérülés kockázata számukra és a
születendő gyermek számára is sokkal
kisebb, ha becsatolják az övet. A
kismamáknak az öv alsó ágát egészen
lent, a medence fölött és a has alatt
kell vezetni (ábra 87 szerint).A várandósság előrehaladtával a
vezetőnek úgy kell beállítania az ülést
és a kormánykereket, hogy teljesen
ellenőrzés alatt tudja tartani a járművet
(a pedáloknak és a kormánykeréknek
könnyen hozzáférhetőnek kell lenniük).
Mindazonáltal a lehető legnagyobb
távolságot kell tartani a has és a
kormánykerék között.
FIGYELMEZTETÉS Mindig ügyeljünk
arra, hogy a heveder ne legyen
megcsavarodva. Az öv felső ágának a
vállon és a mellkason, átlósan kell
elhelyezkednie. Az alsó rész szorosan
illeszkedjen a medencén (ábra 88
szerint), és ne az utas hasán. A
ruházaton ne viseljünk olyan tárgyakat
(csipeszek, csatok stb.), amelyek
akadályozzák a biztonsági övek
illeszkedését a testre.
71) 72)
87F0T0003
87

FIGYELMEZTETÉS Mindegyik övet
egyszerre csak egy személy
használhatja: tehát az utas soha nem
szállíthat gyermeket ölben úgy, hogy
egy, közös biztonsági övet használnak
ábra 89. Általában semmilyen tárgyat
ne vegyünk ölbe az ülésen, az öv alá
fűzve.A BIZTONSÁGI ÖVEK
GONDOZÁSA
A biztonsági övek megfelelő
karbantartása érdekében jegyezzük
meg a következőket:
mindig ügyeljünk arra, hogy a
heveder ne legyen megcsavarodva,
hanem simán feküdjön, és
akadálytalanul tudjon le- és
felcsévélődni;
a biztonsági öv működését az
alábbiak szerint ellenőrizzük: csatoljuk
be a biztonsági övet, és erősen húzzuk
meg;
komolyabb baleset után még akkor
is cseréljük ki a baleset során használt
biztonsági öveket, ha nem látszanak
sérültnek. Mindig cseréljük ki a
biztonsági öveket, ha azok övfeszítője
aktiválódott;
ügyeljünk arra, hogy víz ne kerüljön a
feltekercselő dobok belsejébe, mert az
veszélyezteti a szerkezet működését;
cseréljük ki a biztonsági öveket
akkor is, amikor látható
kopásnyomokat, vágásokat észlelünk a
hevedereken.
FIGYELMEZTETÉS
69)Az övfeszítő csak egyetlen alkalommal
használható. Ha aktiválódott, cseréltessük
ki egy Fiat márkaszervizben.
70)Az övfeszítő akkor biztosítja a
leghatékonyabb védelmet, ha egyenesen,
hátunkat a háttámlának támasztva ülünk,
és a heveder szorosan simul a mellkasra és
a medencére. Mindig csatoljuk be a
biztonsági öveket, az első és a hátsó
üléseknél egyaránt! Becsatolatlan
biztonsági övekkel való közlekedés esetén
nagymértékben nő a súlyos és halálos
baleseti sérülések kockázata.
71)Szigorúan tilos a biztonsági öv és az
övfeszítő szerkezetébe való beavatkozás,
megbontás vagy az alkatrészek ki- és
szétszerelése. A biztonsági öveken
beavatkozást csak képzett és jóváhagyott
személyzet végezhet. Mindig a Fiat
Szervizhálózatához forduljon.
72)Ha a biztonsági övek erős
igénybevételnek voltak kitéve, pl. egy
ütközéses baleset következtében, ki kell
cserélni a teljes biztonsági öveket, a
felerősítő elemeket és a csavarokat is,
továbbá az övfeszítőket, még akkor is, ha
nincs látható károsodásuk, mert a heveder
elveszíthette a megfelelő szilárdságát.
88F0T0004
89F0T0005
88
BIZTONSÁG

FIGYELMEZTETÉS

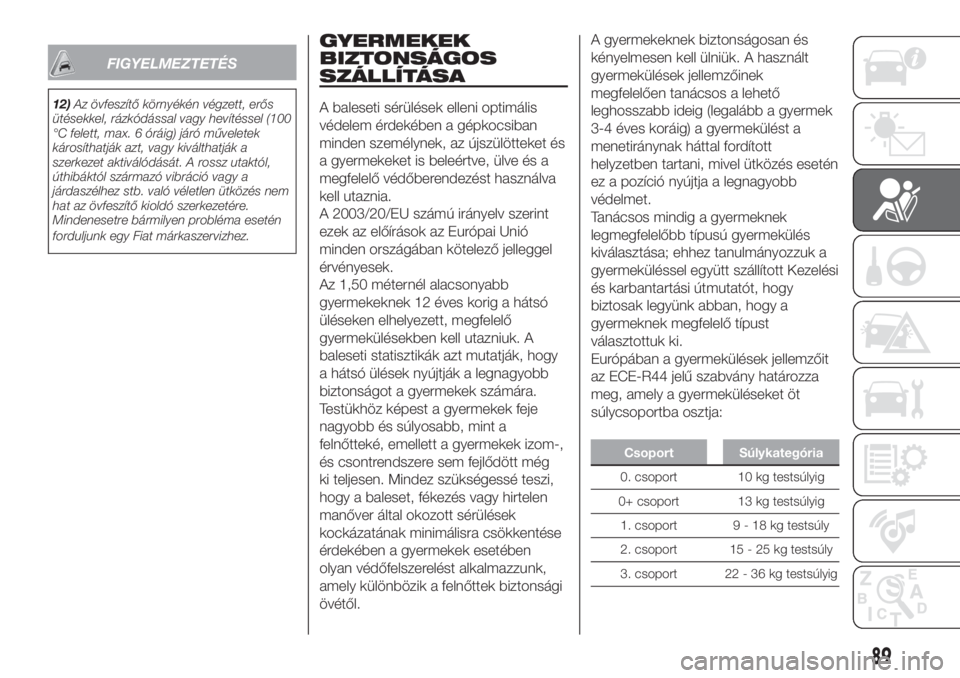

12)Az övfeszítő környékén végzett, erős
ütésekkel, rázkódással vagy hevítéssel (100
°C felett, max. 6 óráig) járó műveletek
károsíthatják azt, vagy kiválthatják a
szerkezet aktiválódását. A rossz utaktól,
úthibáktól származó vibráció vagy a
járdaszélhez stb. való véletlen ütközés nem
hat az övfeszítő kioldó szerkezetére.
Mindenesetre bármilyen probléma esetén
forduljunk egy Fiat márkaszervizhez.
GYERMEKEK
BIZTONSÁGOS
SZÁLLÍTÁSA
A baleseti sérülések elleni optimális
védelem érdekében a gépkocsiban
minden személynek, az újszülötteket és
a gyermekeket is beleértve, ülve és a
megfelelő védőberendezést használva
kell utaznia.
A 2003/20/EU számú irányelv szerint
ezek az előírások az Európai Unió
minden országában kötelező jelleggel
érvényesek.
Az 1,50 méternél alacsonyabb
gyermekeknek 12 éves korig a hátsó
üléseken elhelyezett, megfelelő
gyermekülésekben kell utazniuk. A
baleseti statisztikák azt mutatják, hogy
a hátsó ülések nyújtják a legnagyobb
biztonságot a gyermekek számára.
Testükhöz képest a gyermekek feje
nagyobb és súlyosabb, mint a
felnőtteké, emellett a gyermekek izom-,
és csontrendszere sem fejlődött még
ki teljesen. Mindez szükségessé teszi,
hogy a baleset, fékezés vagy hirtelen
manőver által okozott sérülések
kockázatának minimálisra csökkentése
érdekében a gyermekek esetében
olyan védőfelszerelést alkalmazzunk,
amely különbözik a felnőttek biztonsági
övétől.A gyermekeknek biztonságosan és
kényelmesen kell ülniük. A használt
gyermekülések jellemzőinek
megfelelően tanácsos a lehető
leghosszabb ideig (legalább a gyermek
3-4 éves koráig) a gyermekülést a
menetiránynak háttal fordított
helyzetben tartani, mivel ütközés esetén
ez a pozíció nyújtja a legnagyobb
védelmet.
Tanácsos mindig a gyermeknek
legmegfelelőbb típusú gyermekülés
kiválasztása; ehhez tanulmányozzuk a
gyermeküléssel együtt szállított Kezelési
és karbantartási útmutatót, hogy
biztosak legyünk abban, hogy a
gyermeknek megfelelő típust
választottuk ki.
Európában a gyermekülések jellemzőit
az ECE-R44 jelű szabvány határozza
meg, amely a gyermeküléseket öt
súlycsoportba osztja:
Csoport Súlykategória
0. csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
1. csoport 9 - 18 kg testsúly
2. csoport 15 - 25 kg testsúly
3. csoport 22 - 36 kg testsúlyig
89

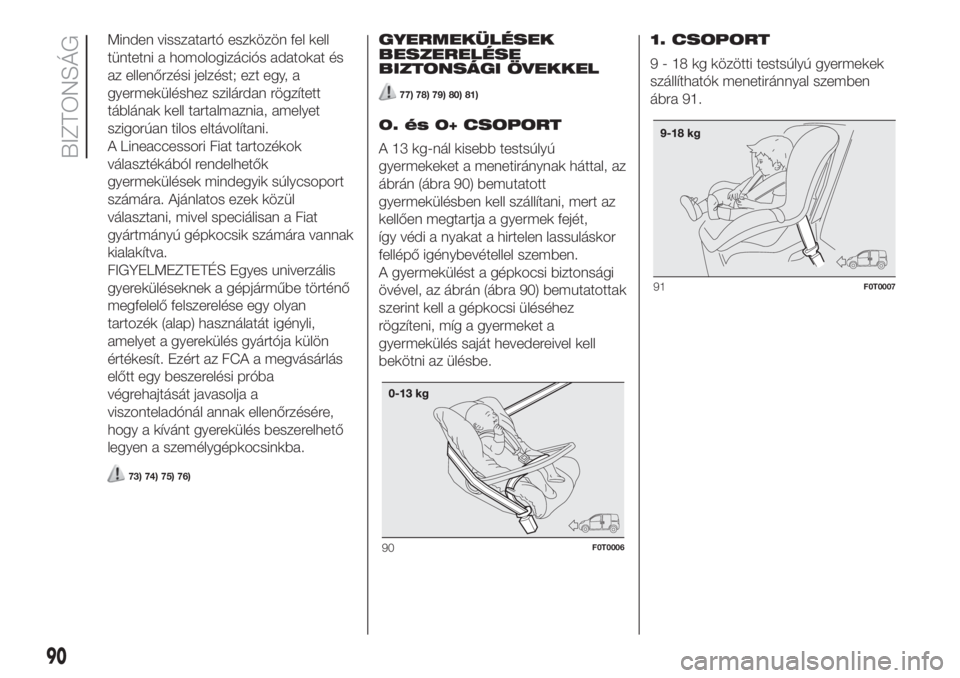

Minden visszatartó eszközön fel kell
tüntetni a homologizációs adatokat és
az ellenőrzési jelzést; ezt egy, a
gyermeküléshez szilárdan rögzített
táblának kell tartalmaznia, amelyet
szigorúan tilos eltávolítani.
A Lineaccessori Fiat tartozékok
választékából rendelhetők
gyermekülések mindegyik súlycsoport
számára. Ajánlatos ezek közül
választani, mivel speciálisan a Fiat
gyártmányú gépkocsik számára vannak
kialakítva.
FIGYELMEZTETÉS Egyes univerzális
gyereküléseknek a gépjárműbe történő
megfelelő felszerelése egy olyan
tartozék (alap) használatát igényli,
amelyet a gyerekülés gyártója külön
értékesít. Ezért az FCA a megvásárlás
előtt egy beszerelési próba
végrehajtását javasolja a
viszonteladónál annak ellenőrzésére,
hogy a kívánt gyerekülés beszerelhető
legyen a személygépkocsinkba.
73) 74) 75) 76)
GYERMEKÜLÉSEK
BESZERELÉSE
BIZTONSÁGI ÖVEKKEL
77) 78) 79) 80) 81)
0. és 0+ CSOPORT
A 13 kg-nál kisebb testsúlyú
gyermekeket a menetiránynak háttal, az
ábrán (ábra 90) bemutatott
gyermekülésben kell szállítani, mert az
kellően megtartja a gyermek fejét,
így védi a nyakat a hirtelen lassuláskor
fellépő igénybevétellel szemben.
A gyermekülést a gépkocsi biztonsági
övével, az ábrán (ábra 90) bemutatottak
szerint kell a gépkocsi üléséhez
rögzíteni, míg a gyermeket a
gyermekülés saját hevedereivel kell
bekötni az ülésbe.1. CSOPORT
9 - 18 kg közötti testsúlyú gyermekek
szállíthatók menetiránnyal szemben
ábra 91.
90F0T0006
91F0T0007
90
BIZTONSÁG

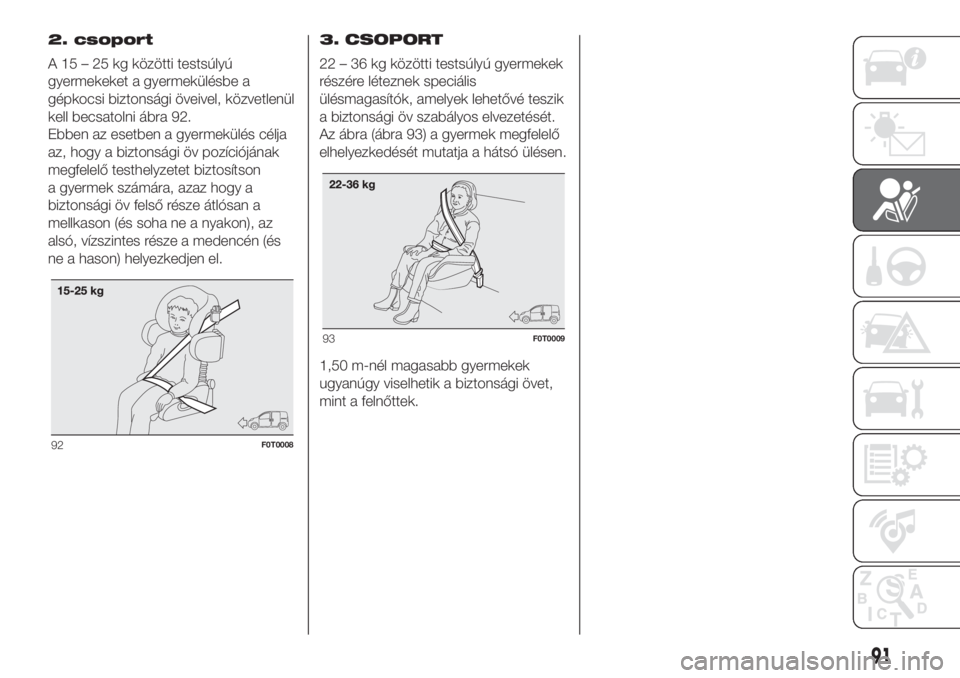

2. csoport
A 15 – 25 kg közötti testsúlyú
gyermekeket a gyermekülésbe a
gépkocsi biztonsági öveivel, közvetlenül
kell becsatolni ábra 92.
Ebben az esetben a gyermekülés célja
az, hogy a biztonsági öv pozíciójának
megfelelő testhelyzetet biztosítson
a gyermek számára, azaz hogy a
biztonsági öv felső része átlósan a
mellkason (és soha ne a nyakon), az
alsó, vízszintes része a medencén (és
ne a hason) helyezkedjen el.3. CSOPORT
22 – 36 kg közötti testsúlyú gyermekek
részére léteznek speciális
ülésmagasítók, amelyek lehetővé teszik
a biztonsági öv szabályos elvezetését.
Az ábra (ábra 93) a gyermek megfelelő
elhelyezkedését mutatja a hátsó ülésen.
1,50 m-nél magasabb gyermekek
ugyanúgy viselhetik a biztonsági övet,
mint a felnőttek.
92F0T0008
93F0T0009
91

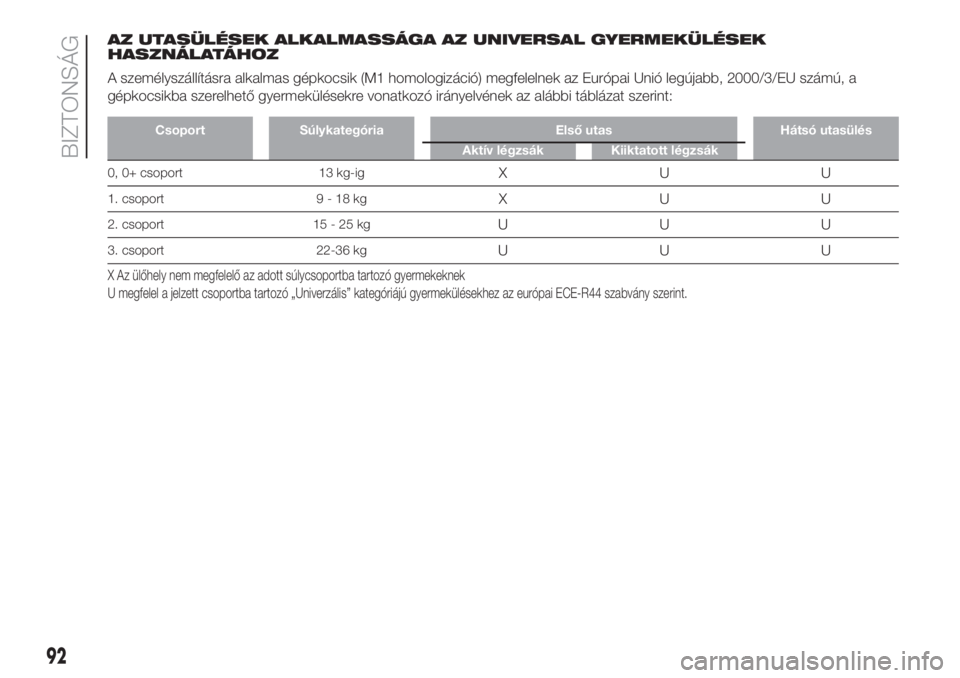

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERSAL GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A személyszállításra alkalmas gépkocsik (M1 homologizáció) megfelelnek az Európai Unió legújabb, 2000/3/EU számú, a
gépkocsikba szerelhető gyermekülésekre vonatkozó irányelvének az alábbi táblázat szerint:
Csoport Súlykategória Első utas Hátsó utasülés
Aktív légzsák Kiiktatott légzsák
0, 0+ csoport 13 kg-igXUU
1. csoport 9 - 18 kgXUU
2. csoport 15 - 25 kgUUU
3. csoport 22-36 kgUUU
X Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek
U megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
92
BIZTONSÁG

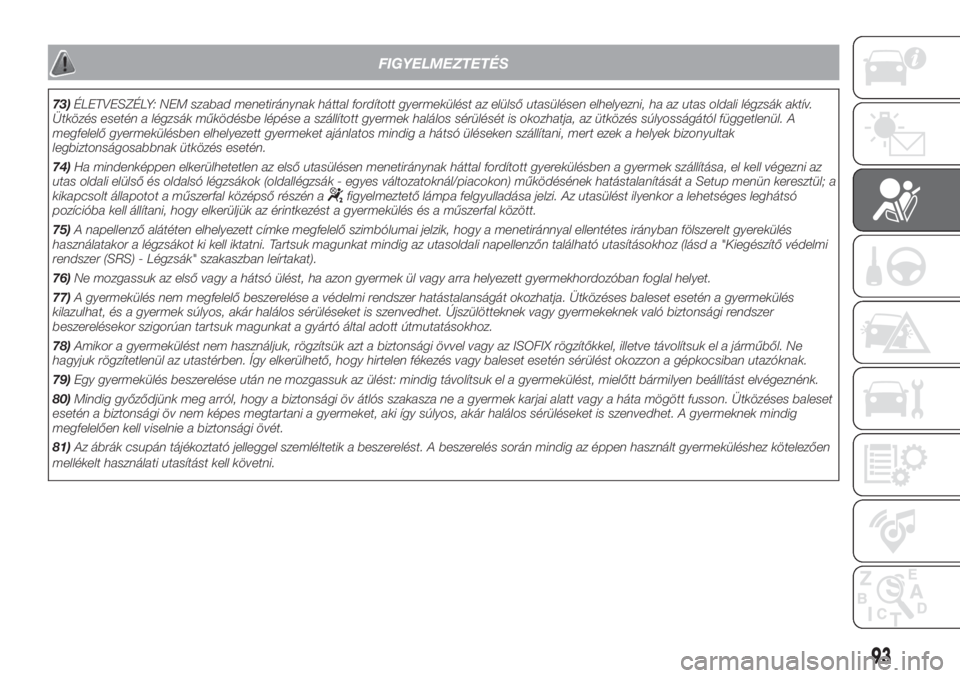

FIGYELMEZTETÉS
73)ÉLETVESZÉLY: NEM szabad menetiránynak háttal fordított gyermekülést az elülső utasülésen elhelyezni, ha az utas oldali légzsák aktív.
Ütközés esetén a légzsák működésbe lépése a szállított gyermek halálos sérülését is okozhatja, az ütközés súlyosságától függetlenül. A
megfelelő gyermekülésben elhelyezett gyermeket ajánlatos mindig a hátsó üléseken szállítani, mert ezek a helyek bizonyultak
legbiztonságosabbnak ütközés esetén.
74)Ha mindenképpen elkerülhetetlen az első utasülésen menetiránynak háttal fordított gyerekülésben a gyermek szállítása, el kell végezni az
utas oldali elülső és oldalsó légzsákok (oldallégzsák - egyes változatoknál/piacokon) működésének hatástalanítását a Setup menün keresztül; a
kikapcsolt állapotot a műszerfal középső részén a
figyelmeztető lámpa felgyulladása jelzi. Az utasülést ilyenkor a lehetséges leghátsó
pozícióba kell állítani, hogy elkerüljük az érintkezést a gyermekülés és a műszerfal között.
75)A napellenző alátéten elhelyezett címke megfelelő szimbólumai jelzik, hogy a menetiránnyal ellentétes irányban fölszerelt gyerekülés
használatakor a légzsákot ki kell iktatni. Tartsuk magunkat mindig az utasoldali napellenzőn található utasításokhoz (lásd a "Kiegészítő védelmi
rendszer (SRS) - Légzsák" szakaszban leírtakat).
76)Ne mozgassuk az első vagy a hátsó ülést, ha azon gyermek ül vagy arra helyezett gyermekhordozóban foglal helyet.
77)A gyermekülés nem megfelelő beszerelése a védelmi rendszer hatástalanságát okozhatja. Ütközéses baleset esetén a gyermekülés
kilazulhat, és a gyermek súlyos, akár halálos sérüléseket is szenvedhet. Újszülötteknek vagy gyermekeknek való biztonsági rendszer
beszerelésekor szigorúan tartsuk magunkat a gyártó által adott útmutatásokhoz.
78)Amikor a gyermekülést nem használjuk, rögzítsük azt a biztonsági övvel vagy az ISOFIX rögzítőkkel, illetve távolítsuk el a járműből. Ne
hagyjuk rögzítetlenül az utastérben. Így elkerülhető, hogy hirtelen fékezés vagy baleset esetén sérülést okozzon a gépkocsiban utazóknak.
79)Egy gyermekülés beszerelése után ne mozgassuk az ülést: mindig távolítsuk el a gyermekülést, mielőtt bármilyen beállítást elvégeznénk.
80)Mindig győződjünk meg arról, hogy a biztonsági öv átlós szakasza ne a gyermek karjai alatt vagy a háta mögött fusson. Ütközéses baleset
esetén a biztonsági öv nem képes megtartani a gyermeket, aki így súlyos, akár halálos sérüléseket is szenvedhet. A gyermeknek mindig
megfelelően kell viselnie a biztonsági övét.
81)Az ábrák csupán tájékoztató jelleggel szemléltetik a beszerelést. A beszerelés során mindig az éppen használt gyermeküléshez kötelezően
mellékelt használati utasítást kell követni.
93

ISOFIX
GYERMEKÜLÉS
BESZERELÉSE
(bizonyos változatok/piacok esetében)
82) 83)
Egyes változatoknál a hátsó szélső
ülőhelyek ISOFIX rögzítésekkel van
ellátva a gyermekülések gyors,
egyszerű és biztonságos rögzítéséhez.
Az ISOFIX rendszer segítségével a
gépjármű biztonsági öveinek használata
nélkül lehet az ISOFIX gyermeküléseket
beszerelni, a gyermekülést közvetlenül
erősítve a gépjárműben található három
rögzítési ponthoz.
Lehetőség van a hagyományos típusú
és Isofix gyermekülések egyidejű
használatára ugyannak a gépkocsinak
a különböző ülőhelyein.
Tájékoztató jelleggel a ábra 94 egy
Universal ISOFIX gyermekülést mutat
be, amelynek kialakítása a következő
súlycsoportnak felel meg: 1.
FIGYELMEZTETÉS Az ábra 94. ábra
csupán tájékoztató jelleggel szemlélteti
a beszerelést. A beszerelés során
mindig az éppen használt
gyermeküléshez kötelezően mellékelt
használati utasítást kell követni.Egy ISOFIX gyermekülés
beszereléséhez rögzítsük azt a
gépkocsi hátsó üléspárnája és
üléstámlája között elhelyezkedő két A
fém rögzítőfülhöz ábra 95, majd
rögzítsük a gyermekülés felső
hevederét (amely a gyermeküléssel
együtt kapható) a háttámla mögött,
annak alsó részén elhelyezkedő B
rögzítőgyűrűhöz ábra 96.
94F0T0010
95F0T0145
96F0T0284
94
BIZTONSÁG
