BELSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és
teljesítményére vonatkozó információkat
"Az izzók típusai" című rész
tartalmazza.
ELÜLSŐ
MENNYEZETVILÁGÍTÁS
Mennyezeti lámpa billenő burával
Az izzók cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
(A ábra 154);
nyissuk fel a védőfedelet B ábra 155
a jelzett módon;
húzzuk ki az izzót C ábra 155 az
oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön
és rögzüljön;
zárjuk vissza a fedelet, és nyomással
rögzítsük a helyén a mennyezeti
lámpatestet.
Elülső mennyezeti lámpa
spotlámpákkal
(bizonyos változatok/piacok esetében)
Az izzók cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
A ábra 156;
153F0T0105
154F0T0106
155F0T0458
156F0T0143
143

nyissuk ki a B védőfedelet ábra 157;
húzzuk ki a C izzókat az oldalsó
érintkezők közül, és helyezzük be az új
izzókat, ügyelve arra, hogy pontosan
az érintkezők közé kerüljenek és
rögzüljenek;
zárjuk vissza a B ábra 157 fedelet,
és nyomással rögzítsük a helyén az
A ábra 156 mennyezeti lámpatestet az
érzékelhető reteszelődés megtörténtéig.HÁTSÓ MENNYEZETI
LÁMPA

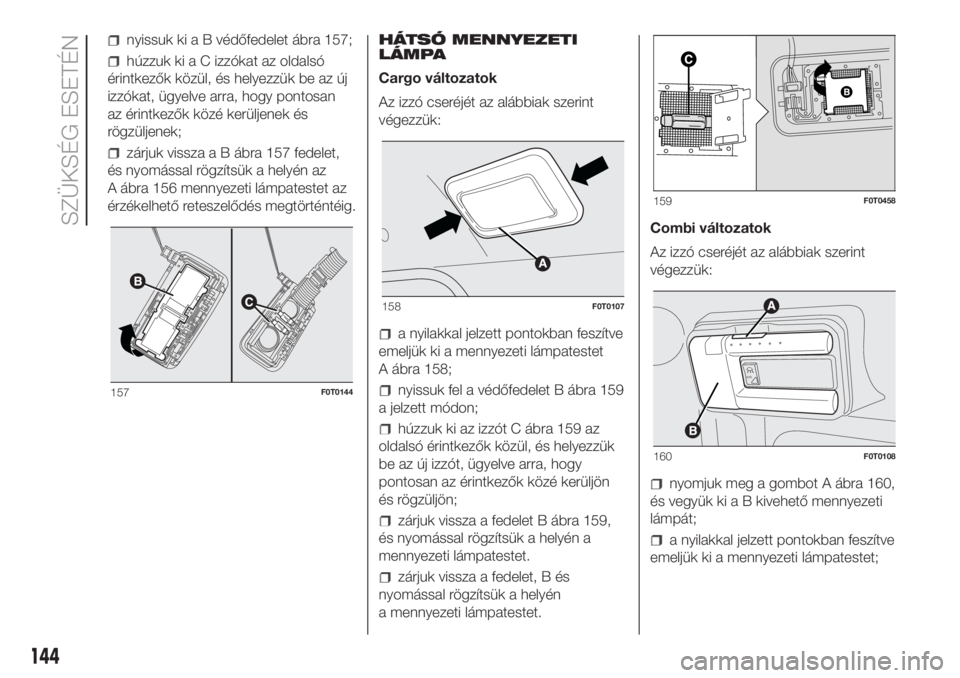

Cargo változatok
Az izzó cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
A ábra 158;
nyissuk fel a védőfedelet B ábra 159
a jelzett módon;
húzzuk ki az izzót C ábra 159 az
oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön
és rögzüljön;
zárjuk vissza a fedelet B ábra 159,
és nyomással rögzítsük a helyén a
mennyezeti lámpatestet.
zárjuk vissza a fedelet, B és
nyomással rögzítsük a helyén
a mennyezeti lámpatestet.Combi változatok
Az izzó cseréjét az alábbiak szerint
végezzük:
nyomjuk meg a gombot A ábra 160,
és vegyük ki a B kivehető mennyezeti
lámpát;
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet;
157F0T0144
158F0T0107
159F0T0458
A
U
T
O
160F0T0108
144
SZÜKSÉG ESETÉN

húzzuk ki az izzót C ábra 161 az
oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön
és rögzüljön;BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
128) 129) 130) 131) 132)
31)

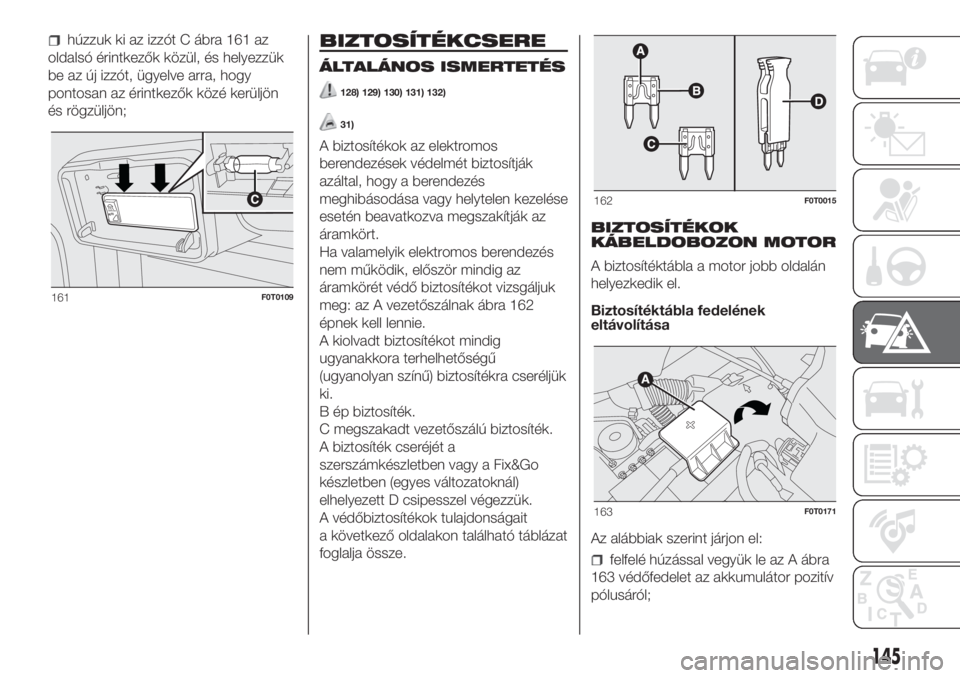

A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
Ha valamelyik elektromos berendezés
nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk
meg: az A vezetőszálnak ábra 162
épnek kell lennie.
A kiolvadt biztosítékot mindig
ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük
ki.
B ép biztosíték.
C megszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a
szerszámkészletben vagy a Fix&Go
készletben (egyes változatoknál)
elhelyezett D csipesszel végezzük.
A védőbiztosítékok tulajdonságait
a következő oldalakon található táblázat
foglalja össze.BIZTOSÍTÉKOK
KÁBELDOBOZON MOTOR
A biztosítéktábla a motor jobb oldalán
helyezkedik el.
Biztosítéktábla fedelének
eltávolítása
Az alábbiak szerint járjon el:
felfelé húzással vegyük le az A ábra
163 védőfedelet az akkumulátor pozitív
pólusáról;
A
U
T
O
161F0T0109
162F0T0015
163F0T0171
145

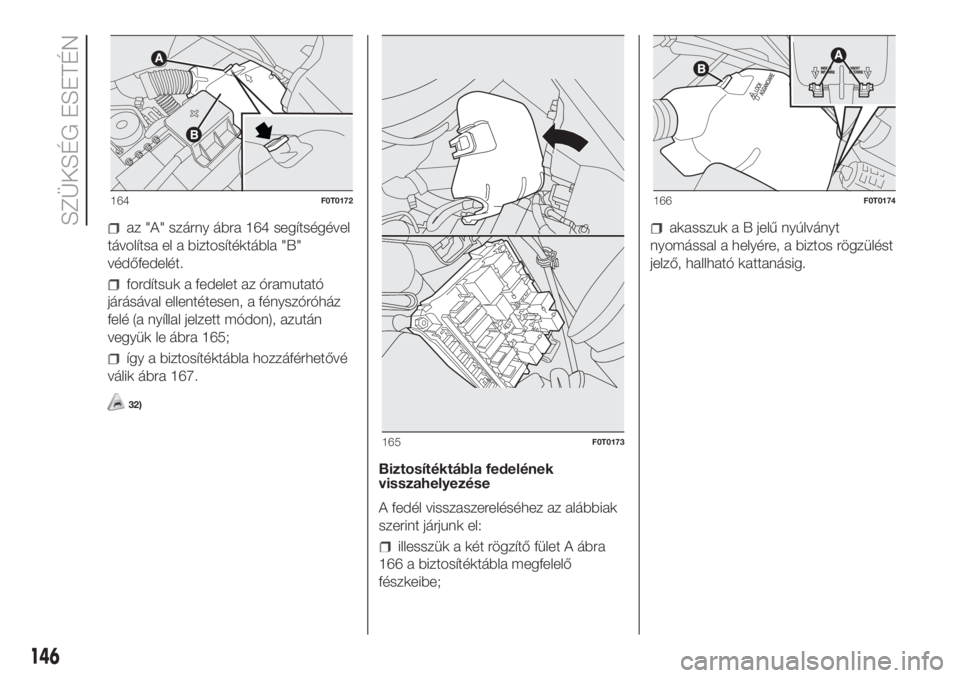

az "A" szárny ábra 164 segítségével
távolítsa el a biztosítéktábla "B"
védőfedelét.
fordítsuk a fedelet az óramutató
járásával ellentétesen, a fényszóróház
felé (a nyíllal jelzett módon), azután
vegyük le ábra 165;
így a biztosítéktábla hozzáférhetővé
válik ábra 167.
32)
Biztosítéktábla fedelének
visszahelyezése
A fedél visszaszereléséhez az alábbiak
szerint járjunk el:
illesszük a két rögzítő fület A ábra
166 a biztosítéktábla megfelelő
fészkeibe;
akasszuk a B jelű nyúlványt
nyomással a helyére, a biztos rögzülést
jelző, hallható kattanásig.
164F0T0172
165F0T0173
166F0T0174
146
SZÜKSÉG ESETÉN

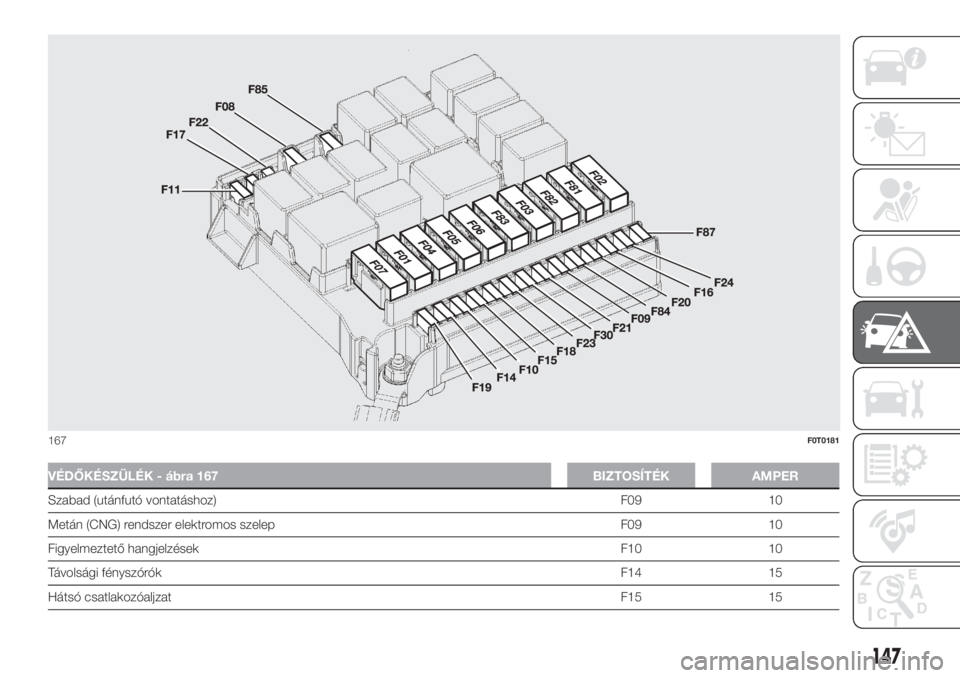

VÉDŐKÉSZÜLÉK - ábra 167 BIZTOSÍTÉK AMPER
Szabad (utánfutó vontatáshoz) F09 10
Metán (CNG) rendszer elektromos szelep F09 10
Figyelmeztető hangjelzésekF10 10
Távolsági fényszórókF14 15
Hátsó csatlakozóaljzatF15 15
167F0T0181
147

VÉDŐKÉSZÜLÉK - ábra 167 BIZTOSÍTÉK AMPER
COMFORT-MATIC sebességváltó vezérlőegysége és fokozatválasztó kar (tápellátás +
kulcs)F16 7,5
Légkondicionáló kompresszor F19 7,5
Hátsó ablakfűtés/külső tükrök páramentesítő fűtése F20 30
Üzemanyag szivattyúF21 15
KödfényszórókF08 15
Tápellátás (akkumulátor +) COMFORT-MATIC szivattyú F82 30
COMFORT-MATIC sebességváltó vezérlőegység (tápellátás + akkumulátor) F84 15
Szivargyújtó/Utastéri áramcsatlakozók/Ülésfűtés/USB APO F85 30
IBS akkumulátor töltöttségérzékelő Start&Stop rendszerhez (1.3 Multijet Euro 6 változatok
Start&Stop rendszerrel).F87 5
148
SZÜKSÉG ESETÉN

BIZTOSÍTÉKOK
KÁBELDOBOZON
UTASTÉR

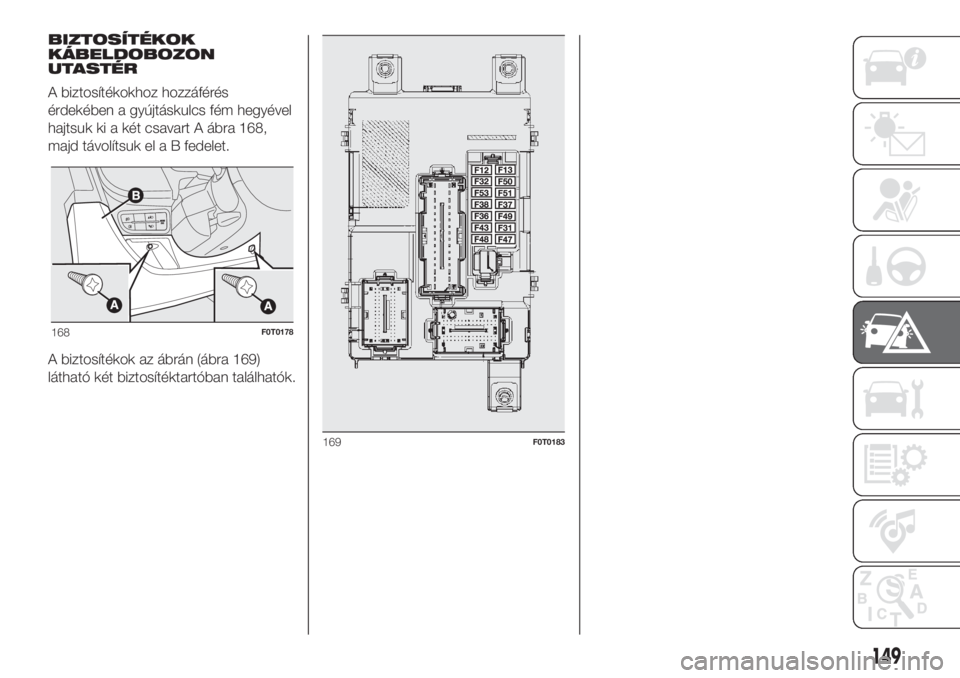

A biztosítékokhoz hozzáférés
érdekében a gyújtáskulcs fém hegyével
hajtsuk ki a két csavart A ábra 168,
majd távolítsuk el a B fedelet.
A biztosítékok az ábrán (ábra 169)
látható két biztosítéktartóban találhatók.
168F0T0178
169F0T0183
149

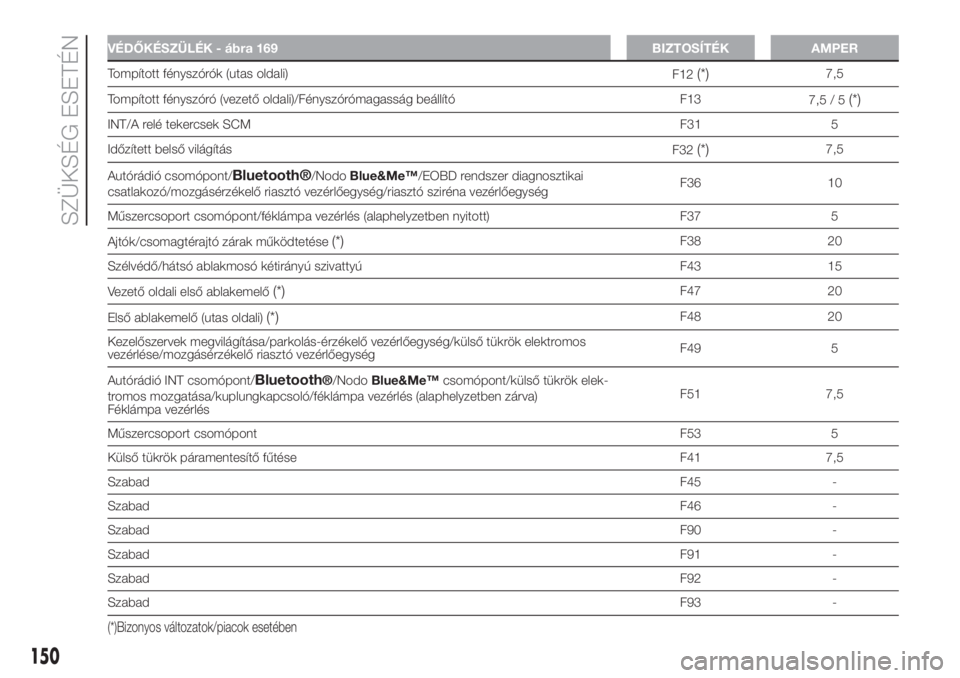

VÉDŐKÉSZÜLÉK - ábra 169 BIZTOSÍTÉK AMPER
Tompított fényszórók (utas oldali)
F12(*)7,5
Tompított fényszóró (vezető oldali)/Fényszórómagasság beállító F13
7,5 / 5
(*)
INT/A relé tekercsek SCMF31 5
Időzített belső világítás
F32
(*)7,5
Autórádió csomópont/
Bluetooth®/NodoBlue&Me™/EOBD rendszer diagnosztikai
csatlakozó/mozgásérzékelő riasztó vezérlőegység/riasztó sziréna vezérlőegységF36 10
Műszercsoport csomópont/féklámpa vezérlés (alaphelyzetben nyitott) F37 5
Ajtók/csomagtérajtó zárak működtetése
(*)F38 20
Szélvédő/hátsó ablakmosó kétirányú szivattyú F43 15
Vezető oldali első ablakemelő
(*)F47 20
Első ablakemelő (utas oldali)
(*)F48 20
Kezelőszervek megvilágítása/parkolás-érzékelő vezérlőegység/külső tükrök elektromos
vezérlése/mozgásérzékelő riasztó vezérlőegységF49 5
Autórádió INT csomópont/
Bluetooth®/NodoBlue&Me™csomópont/külső tükrök elek-
tromos mozgatása/kuplungkapcsoló/féklámpa vezérlés (alaphelyzetben zárva)
Féklámpa vezérlésF51 7,5
Műszercsoport csomópontF53 5
Külső tükrök páramentesítő fűtése F41 7,5
SzabadF45 -
SzabadF46 -
SzabadF90 -
SzabadF91 -
SzabadF92 -
SzabadF93 -
(*)Bizonyos változatok/piacok esetében
