Page 137 of 220

Fjern taklyset A fig. 158 ved å ta tak
i punktene som er angitt med pilene.
Åpne dekselet B fig. 159 som angitt.
Skift ut lyspæren C fig. 159 ved å
løsne den fra kontaktene på siden, og
sett inn den nye lyspæren. Kontroller at
den er riktig festet mellom kontaktene.
lukk dekselet B fig. 159 og fest
taklampen på plass igjen. Kontroller at
den har låst seg i posisjon;
lukk dekselet B og fest taklampen
på plass igjen. Kontroller at den har låst
seg i posisjon;
Combi-versjoner
For å bytte lyspæren gjør som følger:
Trykk på knappen A fig. 160 og fjern
det avtakbare taklyset B.
trekk taklampen ut ved å ta tak i
punktene som er angitt med pilene;
Skift ut lyspæren C fig. 161 ved å
løsne den fra kontaktene på siden, og
kontroller at den nye lyspæren er riktig
festet mellom kontaktene.
SKIFTE SIKRINGER
GENERELLE
OPPLYSNINGER
128) 129) 130) 131) 132)31)
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet.
Når en enhet ikke fungerer, skal du
sjekke vernesikringens effektivitet:
lysetråden A fig. 162 må ikke avbrytes.
Ellers skal du erstatte gamle sikringen
med en annen med samme
strømstyrke (samme farge).
B intakt sikring.
C sikring med skadet lederpart.
Når du skal skifte ut en sikring, bruker
du tangen (D) fra verktøykassen eller fra
Fix&Go-vesken (for versjoner/markeder
hvor dette er tilgjengelig).
Se tabellene på de neste sidene for å
finne ut hvor sikringene er plassert.
159F0T0458
A
U
T
O
160F0T0108
A
U
T
O
161F0T0109
162F0T0015
135
Page 138 of 220
KOPLINGSBOKS I
MOTOREN
Sikringsboksen befinner seg på høyre
side i motoren.
Demontering av deksel
sikringsboks
Gå frem som forklart nedenfor:
fjern deksel A fig. 163 som beskytter
batteriets positive pol ved å løfte det
opp;
bruk fliken A fig. 164 og fjern deksel
B som beskytter sikringsboksen;
flytt dekselet mot prosjektøren, ved
å vri den i retning mot klokken (som
indikert av pilen) og deretter fjern den
fig. 165;
nå er sikringsboksen tilgjengelig fig.
167.
32)
Montering av deksel sikringsboks
For å remontere dekselet gå frem
på følgende måte:
sett de to festene A fig. 166 inn i
deres tilhørende plasser på
sikringsboksen;
før vingefjær B tilbake på dens
tilhørende plass inntil du hører
låseklikket.
163F0T0171
164F0T0172
165F0T0173
166F0T0174
136
I NØDSSITUASJONER

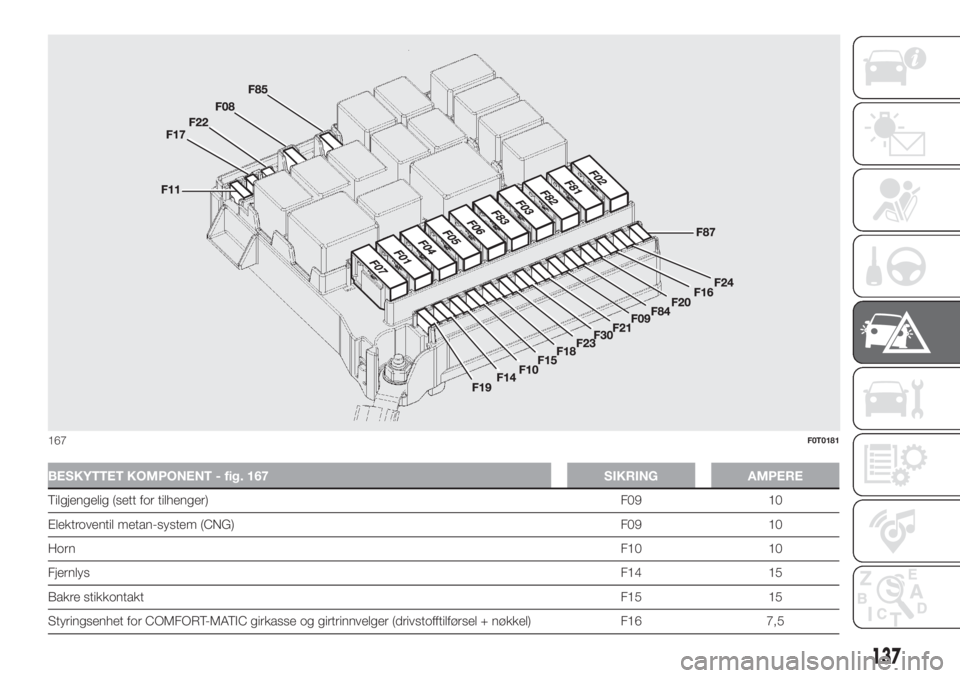

Page 139 of 220
BESKYTTET KOMPONENT - fig. 167 SIKRING AMPERE
Tilgjengelig (sett for tilhenger)F09 10
Elektroventil metan-system (CNG) F09 10
HornF10 10
FjernlysF14 15
Bakre stikkontaktF15 15
Styringsenhet for COMFORT-MATIC girkasse og girtrinnvelger (drivstofftilførsel + nøkkel) F16 7,5
167F0T0181
137

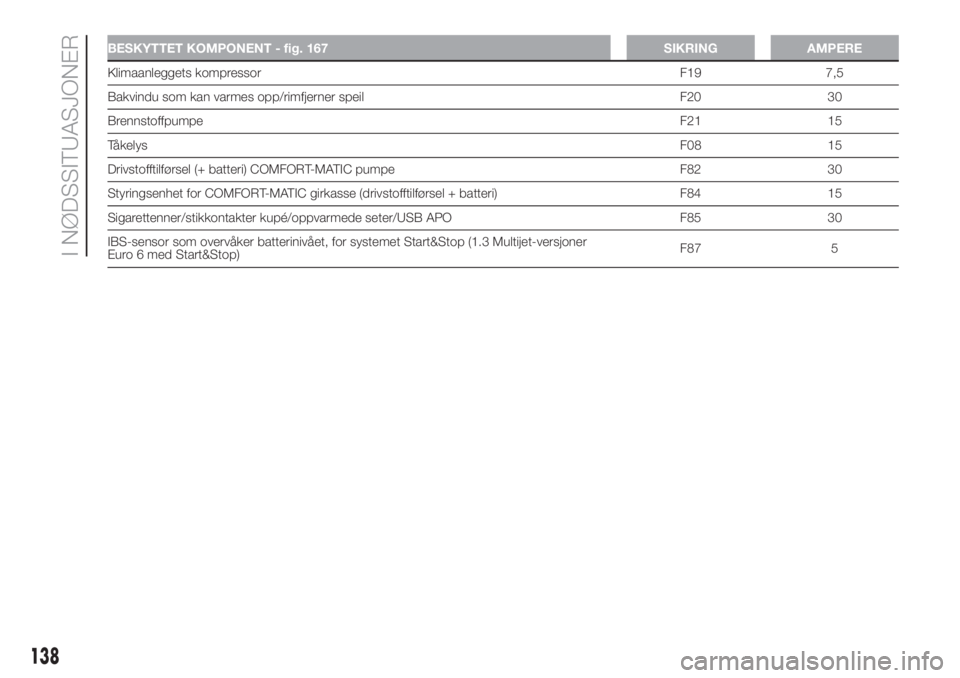

Page 140 of 220
BESKYTTET KOMPONENT - fig. 167 SIKRING AMPERE
Klimaanleggets kompressorF19 7,5
Bakvindu som kan varmes opp/rimfjerner speil F20 30
BrennstoffpumpeF21 15
TåkelysF08 15
Drivstofftilførsel (+ batteri) COMFORT-MATIC pumpe F82 30
Styringsenhet for COMFORT-MATIC girkasse (drivstofftilførsel + batteri) F84 15
Sigarettenner/stikkontakter kupé/oppvarmede seter/USB APO F85 30
IBS-sensor som overvåker batterinivået, for systemet Start&Stop (1.3 Multijet-versjoner
Euro 6 med Start&Stop)F87 5
138
I NØDSSITUASJONER

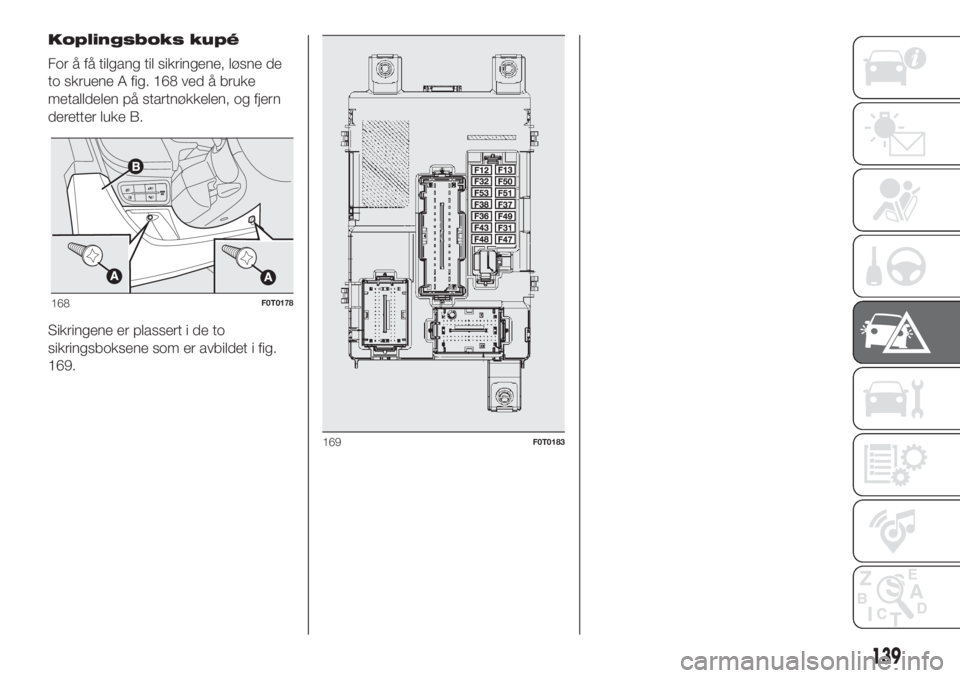

Page 141 of 220
Koplingsboks kupé
For å få tilgang til sikringene, løsne de
to skruene A fig. 168 ved å bruke
metalldelen på startnøkkelen, og fjern
deretter luke B.
Sikringene er plassert i de to
sikringsboksene som er avbildet i fig.
169.
168F0T0178
169F0T0183
139

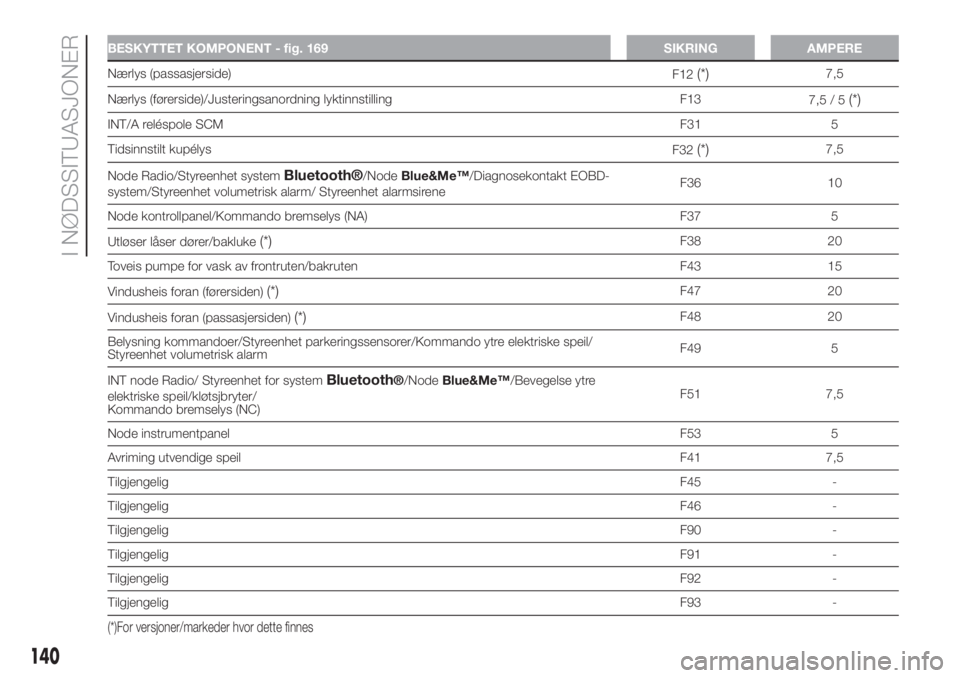

Page 142 of 220

BESKYTTET KOMPONENT - fig. 169 SIKRING AMPERE
Nærlys (passasjerside)
F12(*)7,5
Nærlys (førerside)/Justeringsanordning lyktinnstilling F13
7,5 / 5
(*)
INT/A reléspole SCMF31 5
Tidsinnstilt kupélys
F32
(*)7,5
Node Radio/Styreenhet system
Bluetooth®/NodeBlue&Me™/Diagnosekontakt EOBD-
system/Styreenhet volumetrisk alarm/ Styreenhet alarmsireneF36 10
Node kontrollpanel/Kommando bremselys (NA) F37 5
Utløser låser dører/bakluke
(*)F38 20
Toveis pumpe for vask av frontruten/bakruten F43 15
Vindusheis foran (førersiden)
(*)F47 20
Vindusheis foran (passasjersiden)
(*)F48 20
Belysning kommandoer/Styreenhet parkeringssensorer/Kommando ytre elektriske speil/
Styreenhet volumetrisk alarmF49 5
INT node Radio/ Styreenhet for system
Bluetooth®/NodeBlue&Me™/Bevegelse ytre
elektriske speil/kløtsjbryter/
Kommando bremselys (NC)F51 7,5
Node instrumentpanelF53 5
Avriming utvendige speilF41 7,5
TilgjengeligF45 -
TilgjengeligF46 -
TilgjengeligF90 -
TilgjengeligF91 -
TilgjengeligF92 -
TilgjengeligF93 -
(*)For versjoner/markeder hvor dette finnes
140
I NØDSSITUASJONER

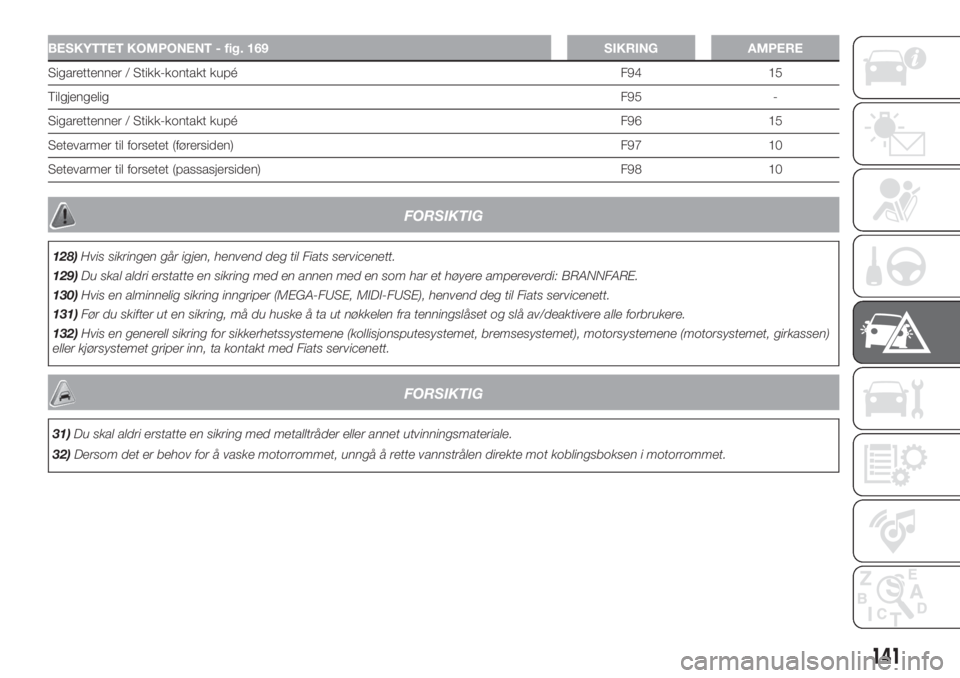

Page 143 of 220

BESKYTTET KOMPONENT - fig. 169 SIKRING AMPERE
Sigarettenner / Stikk-kontakt kupé F94 15
TilgjengeligF95 -
Sigarettenner / Stikk-kontakt kupé F96 15
Setevarmer til forsetet (førersiden) F97 10
Setevarmer til forsetet (passasjersiden) F98 10
FORSIKTIG
128)Hvis sikringen går igjen, henvend deg til Fiats servicenett.
129)Du skal aldri erstatte en sikring med en annen med en som har et høyere ampereverdi: BRANNFARE.
130)Hvis en alminnelig sikring inngriper (MEGA-FUSE, MIDI-FUSE), henvend deg til Fiats servicenett.
131)Før du skifter ut en sikring, må du huske å ta ut nøkkelen fra tenningslåset og slå av/deaktivere alle forbrukere.
132)Hvis en generell sikring for sikkerhetssystemene (kollisjonsputesystemet, bremsesystemet), motorsystemene (motorsystemet, girkassen)
eller kjørsystemet griper inn, ta kontakt med Fiats servicenett.
FORSIKTIG
31)Du skal aldri erstatte en sikring med metalltråder eller annet utvinningsmateriale.
32)Dersom det er behov for å vaske motorrommet, unngå å rette vannstrålen direkte mot koblingsboksen i motorrommet.
141

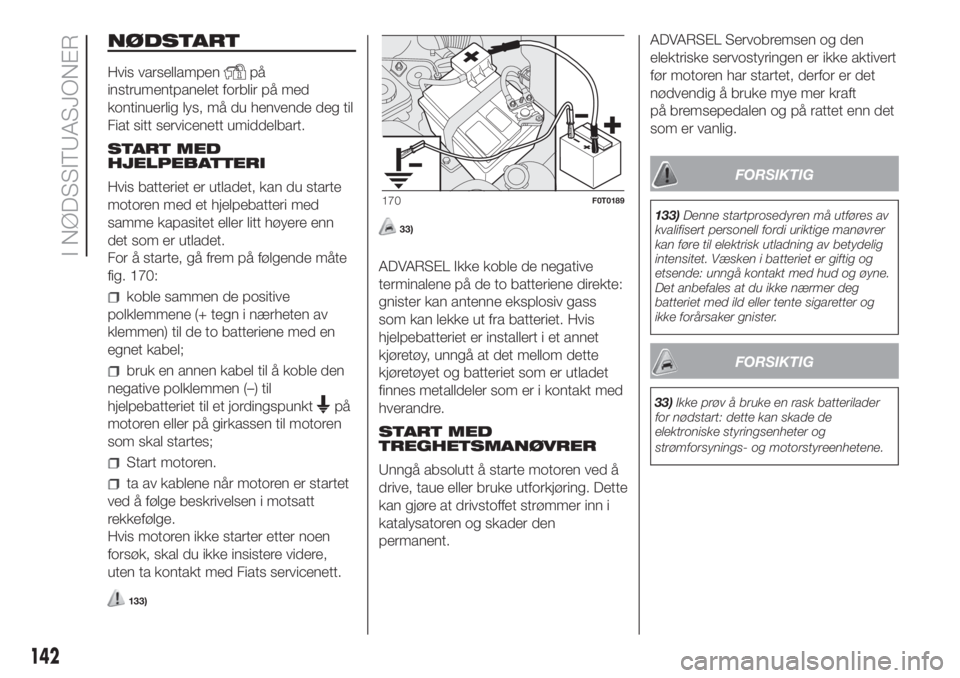

Page 144 of 220

NØDSTART
Hvis varsellampenpå
instrumentpanelet forblir på med
kontinuerlig lys, må du henvende deg til
Fiat sitt servicenett umiddelbart.
START MED
HJELPEBATTERI
Hvis batteriet er utladet, kan du starte
motoren med et hjelpebatteri med
samme kapasitet eller litt høyere enn
det som er utladet.
For å starte, gå frem på følgende måte
fig. 170:
koble sammen de positive
polklemmene (+ tegn i nærheten av
klemmen) til de to batteriene med en
egnet kabel;
bruk en annen kabel til å koble den
negative polklemmen (–) til
hjelpebatteriet til et jordingspunkt
på
motoren eller på girkassen til motoren
som skal startes;
Start motoren.
ta av kablene når motoren er startet
ved å følge beskrivelsen i motsatt
rekkefølge.
Hvis motoren ikke starter etter noen
forsøk, skal du ikke insistere videre,
uten ta kontakt med Fiats servicenett.
133)
33)
ADVARSEL Ikke koble de negative
terminalene på de to batteriene direkte:
gnister kan antenne eksplosiv gass
som kan lekke ut fra batteriet. Hvis
hjelpebatteriet er installert i et annet
kjøretøy, unngå at det mellom dette
kjøretøyet og batteriet som er utladet
finnes metalldeler som er i kontakt med
hverandre.
START MED
TREGHETSMANØVRER
Unngå absolutt å starte motoren ved å
drive, taue eller bruke utforkjøring. Dette
kan gjøre at drivstoffet strømmer inn i
katalysatoren og skader den
permanent.ADVARSEL Servobremsen og den
elektriske servostyringen er ikke aktivert
før motoren har startet, derfor er det
nødvendig å bruke mye mer kraft
på bremsepedalen og på rattet enn det
som er vanlig.
FORSIKTIG
133)Denne startprosedyren må utføres av
kvalifisert personell fordi uriktige manøvrer
kan føre til elektrisk utladning av betydelig
intensitet. Væsken i batteriet er giftig og
etsende: unngå kontakt med hud og øyne.
Det anbefales at du ikke nærmer deg
batteriet med ild eller tente sigaretter og
ikke forårsaker gnister.
FORSIKTIG
33)Ikke prøv å bruke en rask batterilader
for nødstart: dette kan skade de
elektroniske styringsenheter og
strømforsynings- og motorstyreenhetene.
170F0T0189
142
