Hour
bUZZ
Unit
BAG P (for versjoner/markeder der
dette er tilgjengelig)
NOTE Av sikkerhetsmessige årsaker, får
du kun en begrenset tilgang til menyen
når kjøretøyet er i bevegelse
("SPEED"-innstilling). Når kjøretøyet er
stille kan du gå til den komplette
menyen.

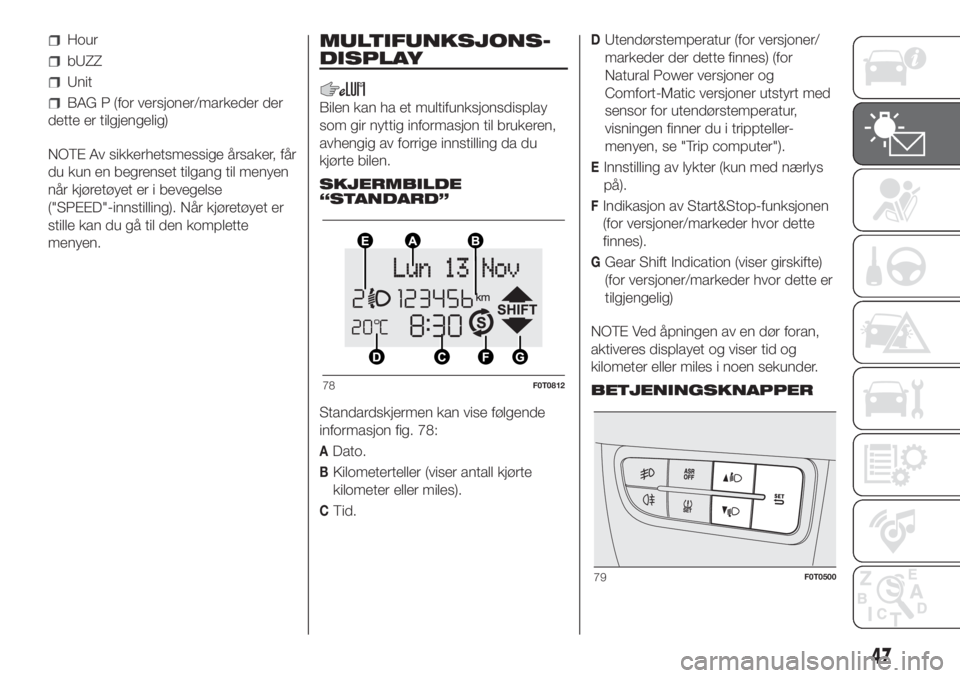

MULTIFUNKSJONS-
DISPLAY
Bilen kan ha et multifunksjonsdisplay
som gir nyttig informasjon til brukeren,
avhengig av forrige innstilling da du
kjørte bilen.
SKJERMBILDE
“STANDARD”
Standardskjermen kan vise følgende
informasjon fig. 78:
ADato.
BKilometerteller (viser antall kjørte
kilometer eller miles).
CTid.
DUtendørstemperatur (for versjoner/
markeder der dette finnes) (for
Natural Power versjoner og
Comfort-Matic versjoner utstyrt med
sensor for utendørstemperatur,
visningen finner du i trippteller-
menyen, se "Trip computer").
EInnstilling av lykter (kun med nærlys
på).
FIndikasjon av Start&Stop-funksjonen
(for versjoner/markeder hvor dette
finnes).
GGear Shift Indication (viser girskifte)
(for versjoner/markeder hvor dette er
tilgjengelig)
NOTE Ved åpningen av en dør foran,
aktiveres displayet og viser tid og
kilometer eller miles i noen sekunder.
BETJENINGSKNAPPER
78F0T0812
79F0T0500
47

Brukes til å rulle opp skjermen
og de tilhørende alternativene
oppover, og til å øke den viste
verdien.
SETKort trykk for å få tilgang til
menyen og/eller gå videre til
neste skjermbilde, eller
bekrefte det ønskede valget.
Langt trykk for å gå tilbake
til standardskjermen.
Brukes til å rulle skjermen og de
tilhørende alternativene nedover,
eller til å redusere den viste
verdien.
NOTE Knappene
ogaktiverer
forskjellige funksjoner avhengig av
følgende situasjoner:
Lysenes justering
- med nærlysene påslått, trykk på
knappene
ellerfor å regulere
lysene.
Innstillingsmeny
- i menyen kan du skyve opp eller ned;
- under innstillingen muliggjør den
øking eller minking.INNSTILLINGSMENY
Funksjoner i
oppsettmenyen
Menyen består av en rekke funksjoner
som er plassert i sirkel og du velger
dem ved hjelp av betjeningsknappene
ogfor å få tilgang til de
ulike valgmulighetene og innstillingene
(setup) som vises nedenfor. Noen
menyposter (Set Clock og Units) har
undermenyer.
Oppsettmenyen kan aktiveres med et
kort trykk påSET-knappen
.
Trykk med enkle trykk på knappene
ellerfor å bevege deg i
innstillingsmenyens liste.
Behandlingsmodusene skiller seg fra
hverandre avhengig av egenskapene til
valgt alternativ.
Menyen består av følgende elementer:
DIMMER
SPEED BUZZER
TRIP DATA B
SET TIME
SET DATE
SEE RADIO
AUTOCLOSE
UNITS
LANGUAGE
BUZZER VOLUME
VOL. KNAPPER
BUZZ- SIKKERHETSBELTER
SERVICE
PASSENGER AIRBAG
MENU EXIT
NOTE Med kjøretøyet i bevegelse kan,
av sikkerhetsmessige årsaker, kun få
tilgang til den reduserte menyen
(innstilling "Speed Beep"). Når
kjøretøyet er stille kan du gå til den
komplette menyen.
48
BLI KJENT MED INSTRUMENTPANELET

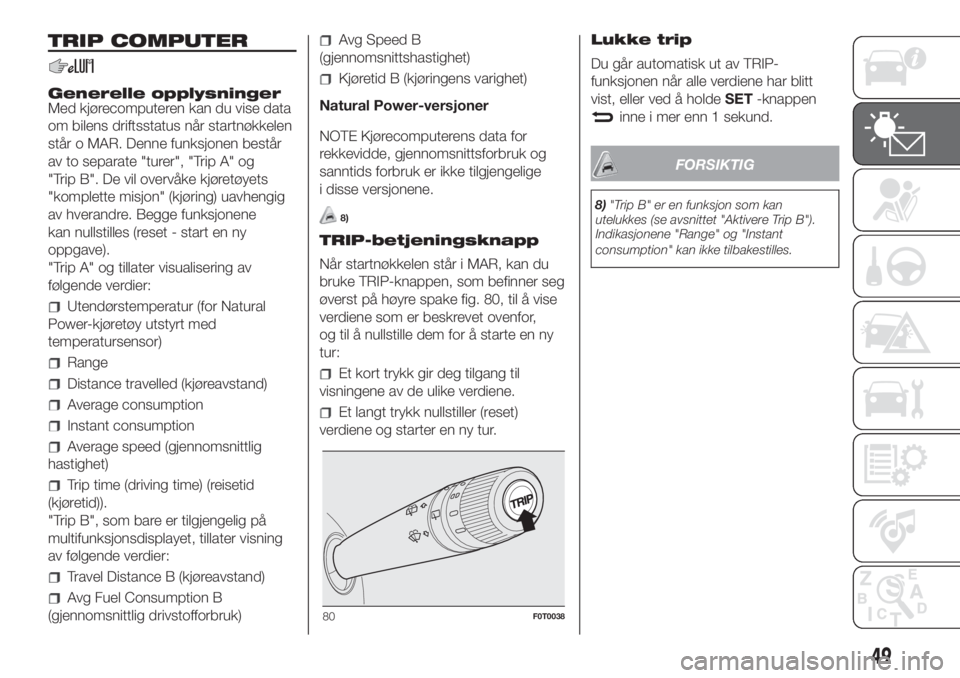

TRIP COMPUTER
Generelle opplysninger
Med kjørecomputeren kan du vise data
om bilens driftsstatus når startnøkkelen
står o MAR. Denne funksjonen består
av to separate "turer", "Trip A" og
"Trip B". De vil overvåke kjøretøyets
"komplette misjon" (kjøring) uavhengig
av hverandre. Begge funksjonene
kan nullstilles (reset - start en ny
oppgave).
"Trip A" og tillater visualisering av
følgende verdier:
Utendørstemperatur (for Natural
Power-kjøretøy utstyrt med
temperatursensor)
Range
Distance travelled (kjøreavstand)
Average consumption
Instant consumption
Average speed (gjennomsnittlig
hastighet)
Trip time (driving time) (reisetid
(kjøretid)).
"Trip B", som bare er tilgjengelig på
multifunksjonsdisplayet, tillater visning
av følgende verdier:
Travel Distance B (kjøreavstand)
Avg Fuel Consumption B
(gjennomsnittlig drivstofforbruk)
Avg Speed B
(gjennomsnittshastighet)
Kjøretid B (kjøringens varighet)
Natural Power-versjoner
NOTE Kjørecomputerens data for
rekkevidde, gjennomsnittsforbruk og
sanntids forbruk er ikke tilgjengelige
i disse versjonene.
8)
TRIP-betjeningsknapp
Når startnøkkelen står i MAR, kan du
bruke TRIP-knappen, som befinner seg
øverst på høyre spake fig. 80, til å vise
verdiene som er beskrevet ovenfor,
og til å nullstille dem for å starte en ny
tur:
Et kort trykk gir deg tilgang til
visningene av de ulike verdiene.
Et langt trykk nullstiller (reset)
verdiene og starter en ny tur.Lukke trip
Du går automatisk ut av TRIP-
funksjonen når alle verdiene har blitt
vist, eller ved å holdeSET-knappen
inne i mer enn 1 sekund.
FORSIKTIG
8)"Trip B" er en funksjon som kan
utelukkes (se avsnittet "Aktivere Trip B").
Indikasjonene "Range" og "Instant
consumption" kan ikke tilbakestilles.
80F0T0038
49

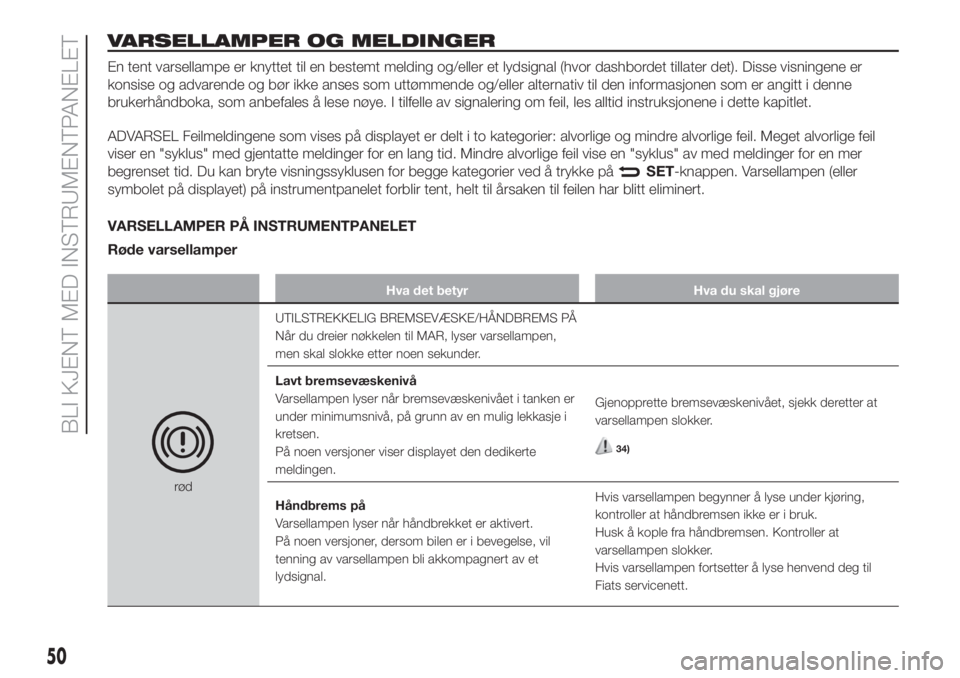

VARSELLAMPER OG MELDINGER
En tent varsellampe er knyttet til en bestemt melding og/eller et lydsignal (hvor dashbordet tillater det). Disse visningene er
konsise og advarende og bør ikke anses som uttømmende og/eller alternativ til den informasjonen som er angitt i denne
brukerhåndboka, som anbefales å lese nøye. I tilfelle av signalering om feil, les alltid instruksjonene i dette kapitlet.
ADVARSEL Feilmeldingene som vises på displayet er delt i to kategorier: alvorlige og mindre alvorlige feil. Meget alvorlige feil
viser en "syklus" med gjentatte meldinger for en lang tid. Mindre alvorlige feil vise en "syklus" av med meldinger for en mer
begrenset tid. Du kan bryte visningssyklusen for begge kategorier ved å trykke på
SET-knappen. Varsellampen (eller
symbolet på displayet) på instrumentpanelet forblir tent, helt til årsaken til feilen har blitt eliminert.
VARSELLAMPER PÅ INSTRUMENTPANELET
Røde varsellamper
Hva det betyr Hva du skal gjøre
rødUTILSTREKKELIG BREMSEVÆSKE/HÅNDBREMS PÅ
Når du dreier nøkkelen til MAR, lyser varsellampen,
men skal slokke etter noen sekunder.
Lavt bremsevæskenivå
Varsellampen lyser når bremsevæskenivået i tanken er
under minimumsnivå, på grunn av en mulig lekkasje i
kretsen.
På noen versjoner viser displayet den dedikerte
meldingen.Gjenopprette bremsevæskenivået, sjekk deretter at
varsellampen slokker.
34)
Håndbrems på
Varsellampen lyser når håndbrekket er aktivert.
På noen versjoner, dersom bilen er i bevegelse, vil
tenning av varsellampen bli akkompagnert av et
lydsignal.Hvis varsellampen begynner å lyse under kjøring,
kontroller at håndbremsen ikke er i bruk.
Husk å kople fra håndbremsen. Kontroller at
varsellampen slokker.
Hvis varsellampen fortsetter å lyse henvend deg til
Fiats servicenett.
50
BLI KJENT MED INSTRUMENTPANELET

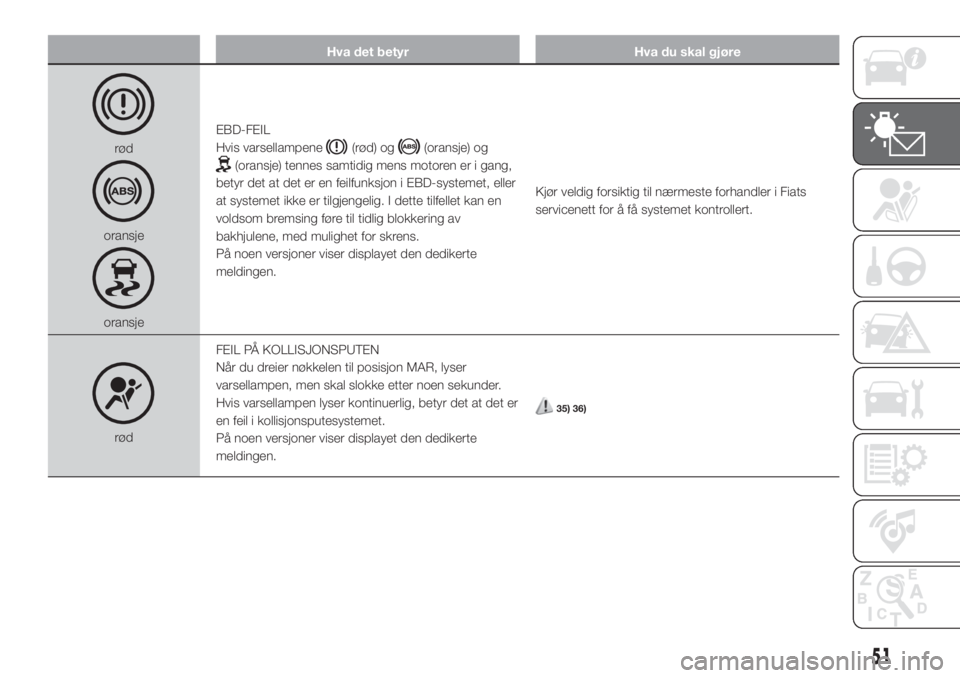

Hva det betyr Hva du skal gjøre
rød
oransje
oransjeEBD-FEIL
Hvis varsellampene
(rød) og(oransje) og
(oransje) tennes samtidig mens motoren er i gang,
betyr det at det er en feilfunksjon i EBD-systemet, eller
at systemet ikke er tilgjengelig. I dette tilfellet kan en
voldsom bremsing føre til tidlig blokkering av
bakhjulene, med mulighet for skrens.
På noen versjoner viser displayet den dedikerte
meldingen.Kjør veldig forsiktig til nærmeste forhandler i Fiats
servicenett for å få systemet kontrollert.
rødFEIL PÅ KOLLISJONSPUTEN
Når du dreier nøkkelen til posisjon MAR, lyser
varsellampen, men skal slokke etter noen sekunder.
Hvis varsellampen lyser kontinuerlig, betyr det at det er
en feil i kollisjonsputesystemet.
På noen versjoner viser displayet den dedikerte
meldingen.
35) 36)
51

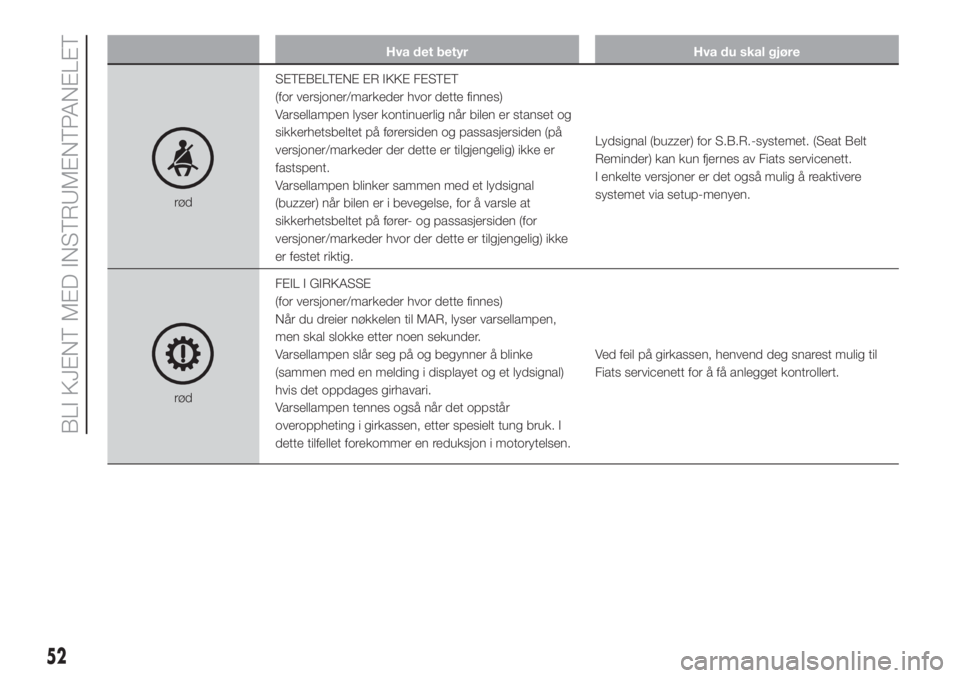

Hva det betyr Hva du skal gjøre
rødSETEBELTENE ER IKKE FESTET
(for versjoner/markeder hvor dette finnes)
Varsellampen lyser kontinuerlig når bilen er stanset og
sikkerhetsbeltet på førersiden og passasjersiden (på
versjoner/markeder der dette er tilgjengelig) ikke er
fastspent.
Varsellampen blinker sammen med et lydsignal
(buzzer) når bilen er i bevegelse, for å varsle at
sikkerhetsbeltet på fører- og passasjersiden (for
versjoner/markeder hvor der dette er tilgjengelig) ikke
er festet riktig.Lydsignal (buzzer) for S.B.R.-systemet. (Seat Belt
Reminder) kan kun fjernes av Fiats servicenett.
I enkelte versjoner er det også mulig å reaktivere
systemet via setup-menyen.
rødFEIL I GIRKASSE
(for versjoner/markeder hvor dette finnes)
Når du dreier nøkkelen til MAR, lyser varsellampen,
men skal slokke etter noen sekunder.
Varsellampen slår seg på og begynner å blinke
(sammen med en melding i displayet og et lydsignal)
hvis det oppdages girhavari.
Varsellampen tennes også når det oppstår
overoppheting i girkassen, etter spesielt tung bruk. I
dette tilfellet forekommer en reduksjon i motorytelsen.Ved feil på girkassen, henvend deg snarest mulig til
Fiats servicenett for å få anlegget kontrollert.
52
BLI KJENT MED INSTRUMENTPANELET

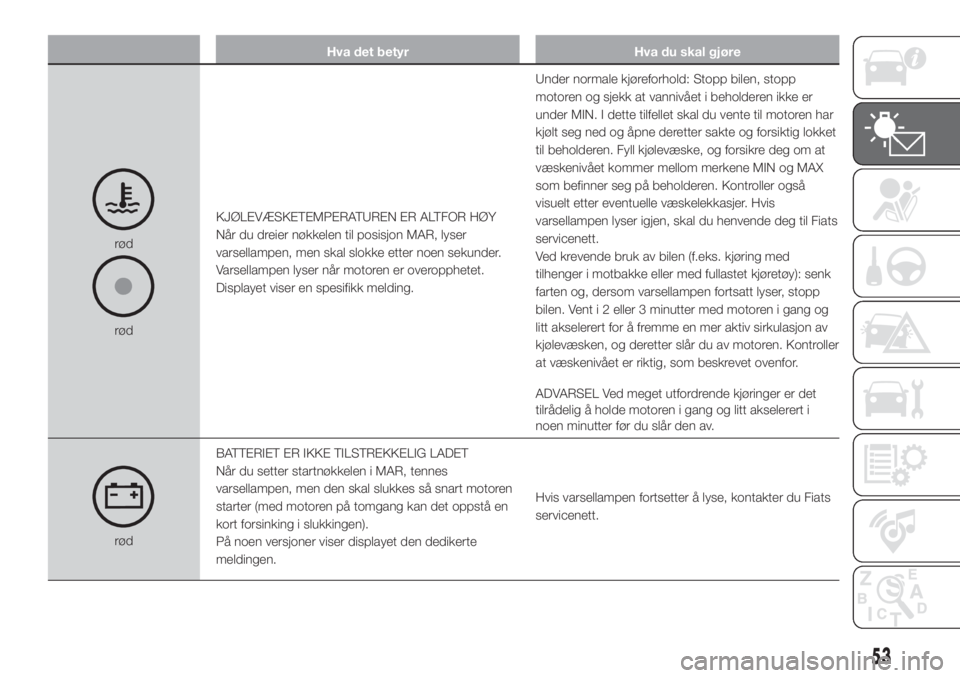

Hva det betyr Hva du skal gjøre
rød
rødKJØLEVÆSKETEMPERATUREN ER ALTFOR HØY
Når du dreier nøkkelen til posisjon MAR, lyser
varsellampen, men skal slokke etter noen sekunder.
Varsellampen lyser når motoren er overopphetet.
Displayet viser en spesifikk melding.Under normale kjøreforhold: Stopp bilen, stopp
motoren og sjekk at vannivået i beholderen ikke er
under MIN. I dette tilfellet skal du vente til motoren har
kjølt seg ned og åpne deretter sakte og forsiktig lokket
til beholderen. Fyll kjølevæske, og forsikre deg om at
væskenivået kommer mellom merkene MIN og MAX
som befinner seg på beholderen. Kontroller også
visuelt etter eventuelle væskelekkasjer. Hvis
varsellampen lyser igjen, skal du henvende deg til Fiats
servicenett.
Ved krevende bruk av bilen (f.eks. kjøring med
tilhenger i motbakke eller med fullastet kjøretøy): senk
farten og, dersom varsellampen fortsatt lyser, stopp
bilen. Vent i 2 eller 3 minutter med motoren i gang og
litt akselerert for å fremme en mer aktiv sirkulasjon av
kjølevæsken, og deretter slår du av motoren. Kontroller
at væskenivået er riktig, som beskrevet ovenfor.
ADVARSEL Ved meget utfordrende kjøringer er det
tilrådelig å holde motoren i gang og litt akselerert i
noen minutter før du slår den av.
rødBATTERIET ER IKKE TILSTREKKELIG LADET
Når du setter startnøkkelen i MAR, tennes
varsellampen, men den skal slukkes så snart motoren
starter (med motoren på tomgang kan det oppstå en
kort forsinking i slukkingen).
På noen versjoner viser displayet den dedikerte
meldingen.Hvis varsellampen fortsetter å lyse, kontakter du Fiats
servicenett.
53

Hva det betyr Hva du skal gjøre
rødLAVT MOTOROLJETRYKK / MOTOROLJEN ER
FORRINGET
Når du vrir tenningsnøkkelen til MAR, tennes den
digitale varsellampen, men skal slukke så snart
motoren starter.
Kontinuerlig lys: Lavt motoroljetrykk
Varsellampen eller symbolet på displayet lyser
kontinuerlig, sammen med meldingen som vises på
skjermen (for versjoner/markeder hvor dette er
tilgjengelig), hvis systemet registrerer utilstrekkelig
motoroljetrykk.
37)
Blinker: Utbrukt motorolje
(kun for Multijet-versjoner)
Varsellampene blinker sammen med en melding på
displayet (for versjoner/markeder hvor dette er
tilgjengelig) når systemet registrerer nedbrytning av
motoroljen.
Når varsellampen blinker, skal ikke dette tolkes som en
feil på bilen. Derimot varsles føreren om at normal bruk
av bilen har ført til at motoroljen må skiftes ut. Hvis
oljen ikke blir skiftet ut når en andre nedbrytingsterskel
nås, tennes også varsellampen
på
instrumentpanelet og motorens funksjon begrenses til
3000 omdreininger/minutt.
Hvis oljen ennå ikke er skiftet ut når en tredje
nedbrytingsterskel nås, begrenses motoren til 1500
omdreininger/minutt for å unngå skade.Henvend deg til Fiats servicenett så snart som mulig.
9)
Vi minner om at oljens forvitringsprosess blir
fremskyndet av:
– overveiende bykjøring, noe som øker hyppigheten for
regenerering av DPF-enheten
– bruk av bilen på korte strekninger, noe som
forhindrer motoreniånånormal kjøretemperatur
– gjentatte avbrytelser av regenereringsprosessen som
blir varslet ved at DPF-lampen lyser.
54
BLI KJENT MED INSTRUMENTPANELET
