2019 FIAT FIORINO Drift- og vedlikeholdshåndbok (in Norwegian)

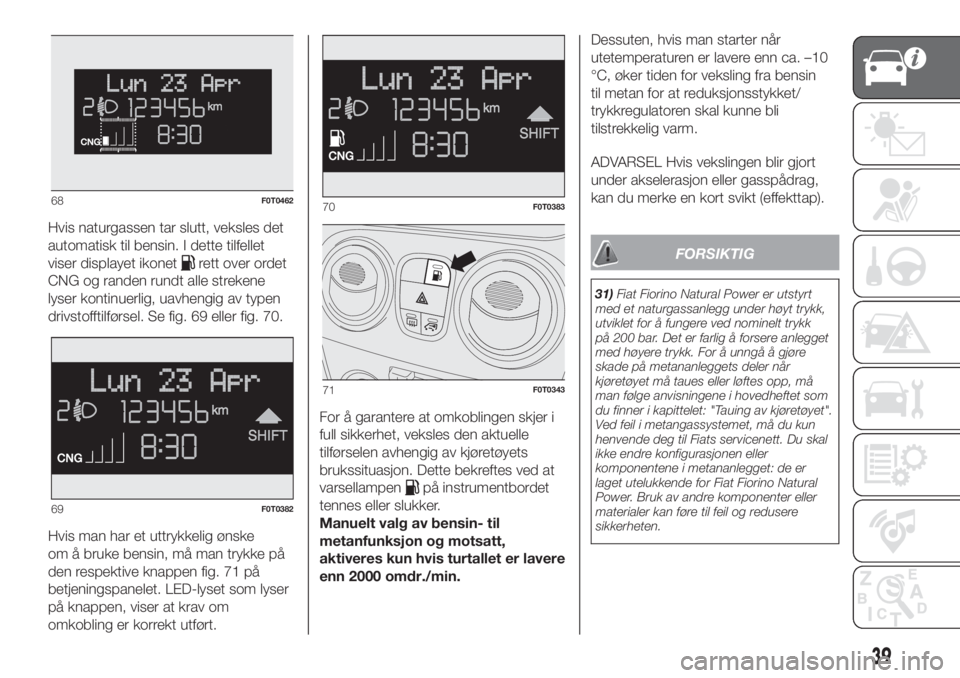

Hvis naturgassen tar slutt, veksles det
automatisk til bensin. I dette tilfellet
viser displayet ikonet
rett over ordet
CNG og randen rundt alle strekene
lyser kontinuerlig, uavhengig av typen
drivstofftilførsel. Se fig. 69 eller fig. 70.
Hvis man har et uttrykkelig ønske
om å bruke bensin, må man trykke på
den respektive knappen fig. 71 på
betjeningspanelet. LED-lyset som lyser
på knappen, viser at krav om
omkobling er korrekt utført.For å garantere at omkoblingen skjer i
full sikkerhet, veksles den aktuelle
tilførselen avhengig av kjøretøyets
brukssituasjon. Dette bekreftes ved at
varsellampen
på instrumentbordet
tennes eller slukker.
Manuelt valg av bensin- til
metanfunksjon og motsatt,
aktiveres kun hvis turtallet er lavere
enn 2000 omdr./min.Dessuten, hvis man starter når
utetemperaturen er lavere enn ca. –10
°C, øker tiden for veksling fra bensin
til metan for at reduksjonsstykket/
trykkregulatoren skal kunne bli
tilstrekkelig varm.
ADVARSEL Hvis vekslingen blir gjort
under akselerasjon eller gasspådrag,
kan du merke en kort svikt (effekttap).
FORSIKTIG
31)Fiat Fiorino Natural Power er utstyrt
med et naturgassanlegg under høyt trykk,
utviklet for å fungere ved nominelt trykk
på 200 bar. Det er farlig å forsere anlegget
med høyere trykk. For å unngå å gjøre
skade på metananleggets deler når
kjøretøyet må taues eller løftes opp, må
man følge anvisningene i hovedheftet som
du finner i kapittelet: "Tauing av kjøretøyet".
Ved feil i metangassystemet, må du kun
henvende deg til Fiats servicenett. Du skal
ikke endre konfigurasjonen eller
komponentene i metananlegget: de er
laget utelukkende for Fiat Fiorino Natural
Power. Bruk av andre komponenter eller
materialer kan føre til feil og redusere
sikkerheten.
68F0T0462
69F0T0382
70F0T0383
71F0T0343
39

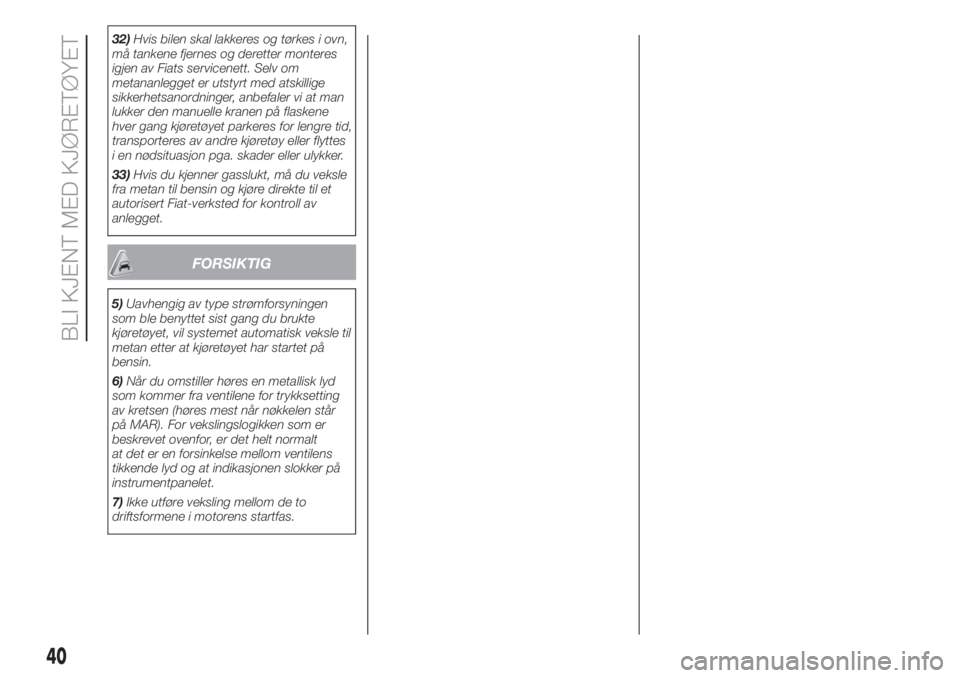

32)Hvis bilen skal lakkeres og tørkes i ovn,
må tankene fjernes og deretter monteres
igjen av Fiats servicenett. Selv om
metananlegget er utstyrt med atskillige
sikkerhetsanordninger, anbefaler vi at man
lukker den manuelle kranen på flaskene
hver gang kjøretøyet parkeres for lengre tid,
transporteres av andre kjøretøy eller flyttes
i en nødsituasjon pga. skader eller ulykker.
33)Hvis du kjenner gasslukt, må du veksle
fra metan til bensin og kjøre direkte til et
autorisert Fiat-verksted for kontroll av
anlegget.
FORSIKTIG
5)Uavhengig av type strømforsyningen
som ble benyttet sist gang du brukte
kjøretøyet, vil systemet automatisk veksle til
metan etter at kjøretøyet har startet på
bensin.
6)Når du omstiller høres en metallisk lyd
som kommer fra ventilene for trykksetting
av kretsen (høres mest når nøkkelen står
på MAR). For vekslingslogikken som er
beskrevet ovenfor, er det helt normalt
at det er en forsinkelse mellom ventilens
tikkende lyd og at indikasjonen slokker på
instrumentpanelet.
7)Ikke utføre veksling mellom de to
driftsformene i motorens startfas.
40
BLI KJENT MED KJØRETØYET

BLI KJENT MED INSTRUMENTPANELET
Denne delen av håndboka gir all nyttig
informasjon for å bli kjent med, forstå
og bruke instrumentpanelet riktig.INSTRUMENTPANEL OG
INSTRUMENTER I BILEN ................ 42
DIGITALT DISPLAY .......................... 46
MULTIFUNKSJONSDISPLAY........... 47
TRIP COMPUTER ........................... 49
VARSELLAMPER OG MELDINGER . 50
-UTILSTREKKELIG
BREMSEVÆSKE/HÅNDBREMS PÅ..... 50
-EBD-FEIL ........................................... 51
-FEIL PÅ KOLLISJONSPUTEN............. 51
-SETEBELTENE ER IKKE FESTET ....... 52
-FEIL I GIRKASSE ............................... 52
-KJØLEVÆSKETEMPERATUREN ER
ALTFOR HØY ...................................... 53
-BATTERIET ER IKKE TILSTREKKELIG
LADET ................................................. 53
-LAVT MOTOROLJETRYKK /
MOTOROLJEN ER FORRINGET .......... 54
-MINIMALT MOTOROLJENIVÅ ............ 55
-UFULLSTENDIG DØRLÅSING............ 55
-SERVOSTYRING FEIL ........................ 55
-FEIL I INNSPRØYTNINGSSYSTEMET
(Multijet-versjoner) - FEIL VED
MOTORSTYRINGSSYSTEMET EOBD
(bensinversjoner).................................. 57
-ABS-FEIL ........................................... 59
-DRIVSTOFFRESERVE ........................ 59
-FOROPPVARMING AV
GLØDEPLUGGER (Multijet-versjoner) -
FEIL PÅ FORVARMING AV
GLØDEPLUGGER (Multijet-versjoner) .. 60
-SENSOR FOR VANN I
DIESELFILTERET (Multijet-versjoner) .... 60
-Signalisering av lavt
tilsetningsstoffnivå for dieselutslipp
(UREA)................................................. 61-FEIL VED BILENS
BESKYTTELSESSYSTEM - FIAT
CODE - FEIL VED ALARM (for
versjoner/markeder der dette er
tilgjengelig) - INNBRUDDSFORSØK ..... 62
-SIGNALISERING OM GENERELL
FEIL ..................................................... 63
-RENGJØRING DPF
(PARTIKKELFILTER) PÅGÅR ................ 65
-FEIL PÅ HILL HOLDER-SYSTEMET.... 65
-iTPMS-SYSTEM ................................. 66
-SLITASJE BROMSKLOSS .................. 66
-FEIL PÅ PARKERINGSSENSORENE .. 66
-FEIL PÅ START&STOP-SYSTEMET .... 66
-ASR-SYSTEMET ER DEAKTIVERT ..... 67
-AKTIVERING AV SYSTEMET
TRACTION PLUS ................................ 67
-TÅKEBAKLYS ..................................... 67
-POSISJONSLYS / FOLLOW ME
HOME ................................................. 69
-VENSTRE BLINKLYS (blinker) ............. 69
-HØYRE BLINKLYS (blinker) ................ 69
-TÅKELYS ............................................ 69
-FARTSHOLDER (CRUISE
CONTROL) .......................................... 69
-FJERNLYS ......................................... 70
-GEAR SHIFT INDICATION .................. 70
-SIGNALISERING AV LAVT
TILSETNINGSSTOFFNIVÅ FOR
DIESELUTSLIPP (UREA) ...................... 71
-FEIL I CNG-SYSTEMET...................... 71
41

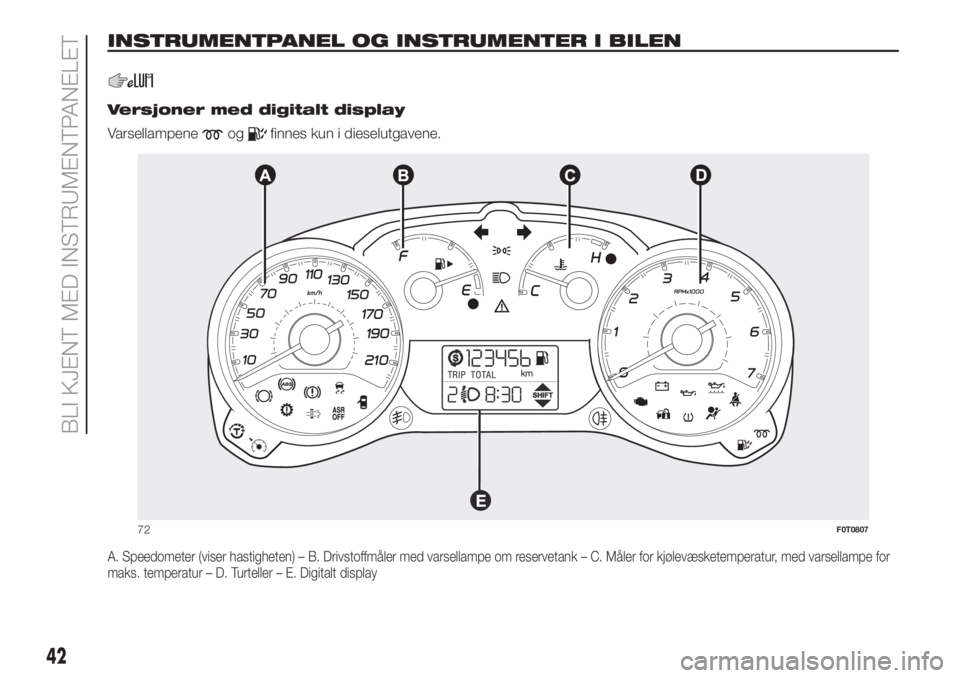

INSTRUMENTPANEL OG INSTRUMENTER I BILEN.
.
Versjoner med digitalt display
Varsellampene
ogfinnes kun i dieselutgavene.
A. Speedometer (viser hastigheten) – B. Drivstoffmåler med varsellampe om reservetank – C. Måler for kjølevæsketemperatur, med varsellampe for
maks. temperatur – D. Turteller – E. Digitalt display
72F0T0807
42
BLI KJENT MED INSTRUMENTPANELET

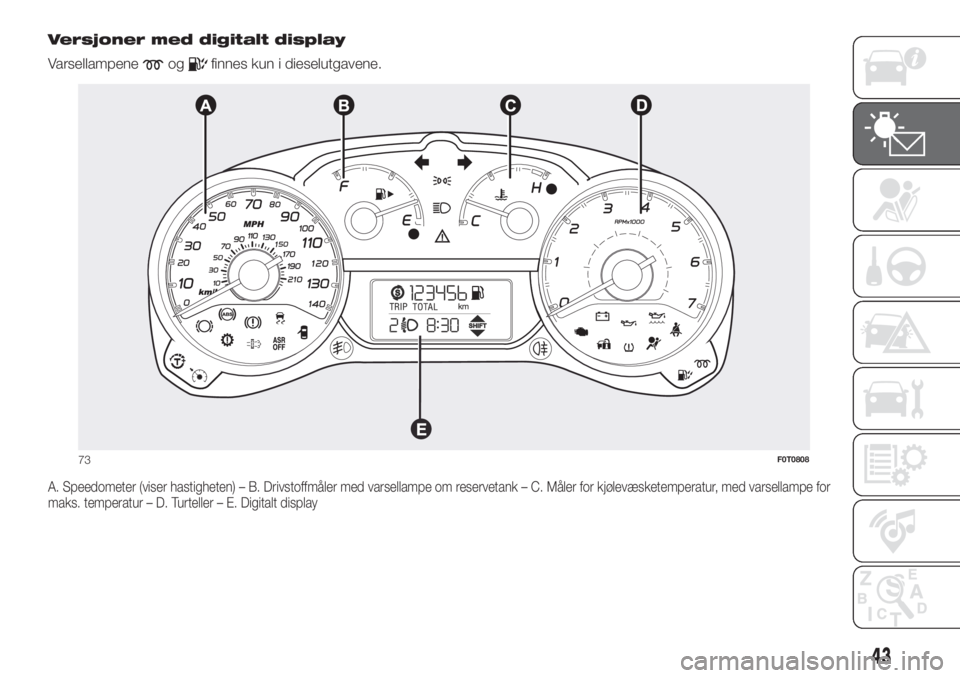

Versjoner med digitalt display
Varsellampene
ogfinnes kun i dieselutgavene.
A. Speedometer (viser hastigheten) – B. Drivstoffmåler med varsellampe om reservetank – C. Måler for kjølevæsketemperatur, med varsellampe for
maks. temperatur – D. Turteller – E. Digitalt display
73F0T0808
43

Versjoner med multifunksjonelt display
Varsellampene
ogfinnes kun i dieselutgavene.
A. Speedometer (viser hastigheten) – B. Drivstoffmåler med varsellampe om reservetank – C. Måler for kjølevæsketemperatur, med varsellampe for
maks. temperatur – D. Turteller – E. Multifunksjonsdisplay
74F0T0809
44
BLI KJENT MED INSTRUMENTPANELET

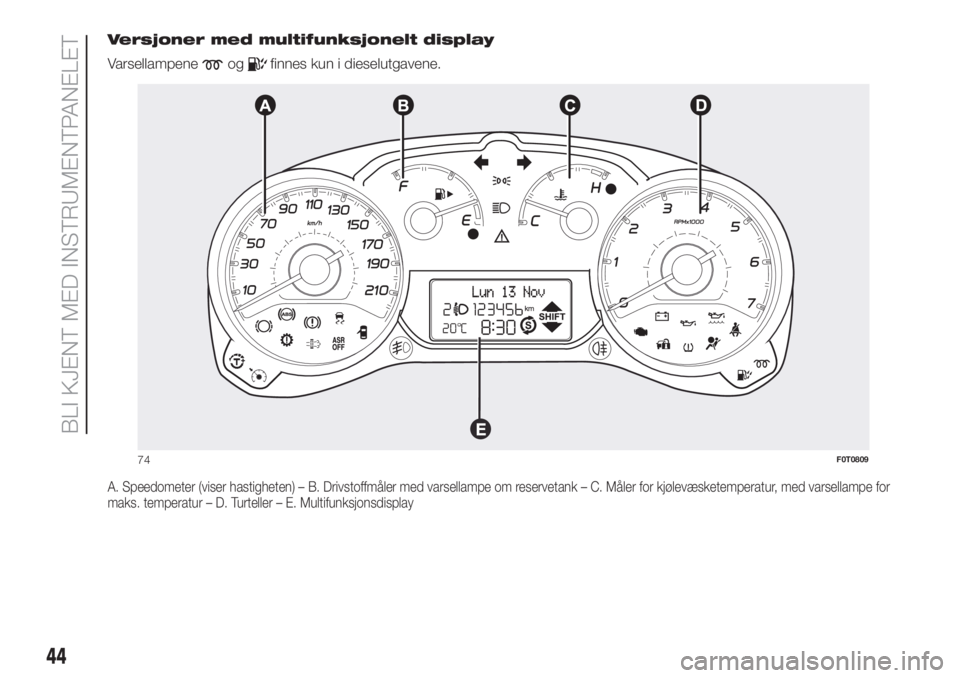

Versjoner med multifunksjonelt display
Varsellampene
ogfinnes kun i dieselutgavene.
A. Speedometer (viser hastigheten) – B. Drivstoffmåler med varsellampe om reservetank – C. Måler for kjølevæsketemperatur, med varsellampe for
maks. temperatur – D. Turteller – E. Multifunksjonsdisplay
75F0T0810
45

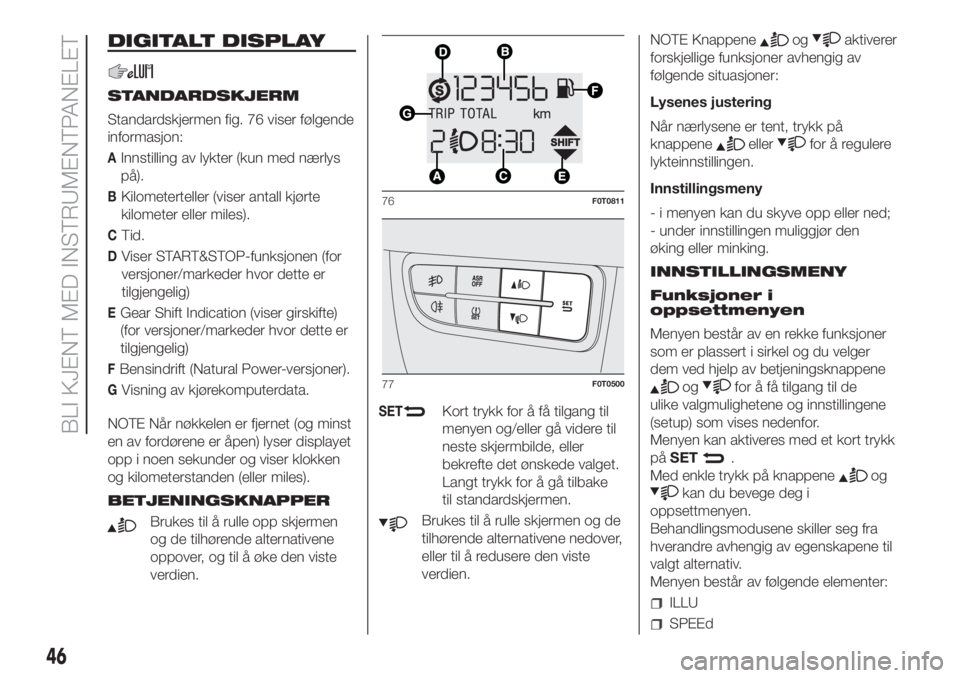

DIGITALT DISPLAY
STANDARDSKJERM
Standardskjermen fig. 76 viser følgende
informasjon:
AInnstilling av lykter (kun med nærlys
på).
BKilometerteller (viser antall kjørte
kilometer eller miles).
CTid.
DViser START&STOP-funksjonen (for
versjoner/markeder hvor dette er
tilgjengelig)
EGear Shift Indication (viser girskifte)
(for versjoner/markeder hvor dette er
tilgjengelig)
FBensindrift (Natural Power-versjoner).
GVisning av kjørekomputerdata.
NOTE Når nøkkelen er fjernet (og minst
en av fordørene er åpen) lyser displayet
opp i noen sekunder og viser klokken
og kilometerstanden (eller miles).
BETJENINGSKNAPPER
Brukes til å rulle opp skjermen
og de tilhørende alternativene
oppover, og til å øke den viste
verdien.
SETKort trykk for å få tilgang til
menyen og/eller gå videre til
neste skjermbilde, eller
bekrefte det ønskede valget.
Langt trykk for å gå tilbake
til standardskjermen.
Brukes til å rulle skjermen og de
tilhørende alternativene nedover,
eller til å redusere den viste
verdien.NOTE Knappene
ogaktiverer
forskjellige funksjoner avhengig av
følgende situasjoner:
Lysenes justering
Når nærlysene er tent, trykk på
knappene
ellerfor å regulere
lykteinnstillingen.
Innstillingsmeny
- i menyen kan du skyve opp eller ned;
- under innstillingen muliggjør den
øking eller minking.
INNSTILLINGSMENY
Funksjoner i
oppsettmenyen
Menyen består av en rekke funksjoner
som er plassert i sirkel og du velger
dem ved hjelp av betjeningsknappene
ogfor å få tilgang til de
ulike valgmulighetene og innstillingene
(setup) som vises nedenfor.
Menyen kan aktiveres med et kort trykk
påSET
.
Med enkle trykk på knappene
og
kan du bevege deg i
oppsettmenyen.
Behandlingsmodusene skiller seg fra
hverandre avhengig av egenskapene til
valgt alternativ.
Menyen består av følgende elementer:
ILLU
SPEEd
76F0T0811
77F0T0500
46
