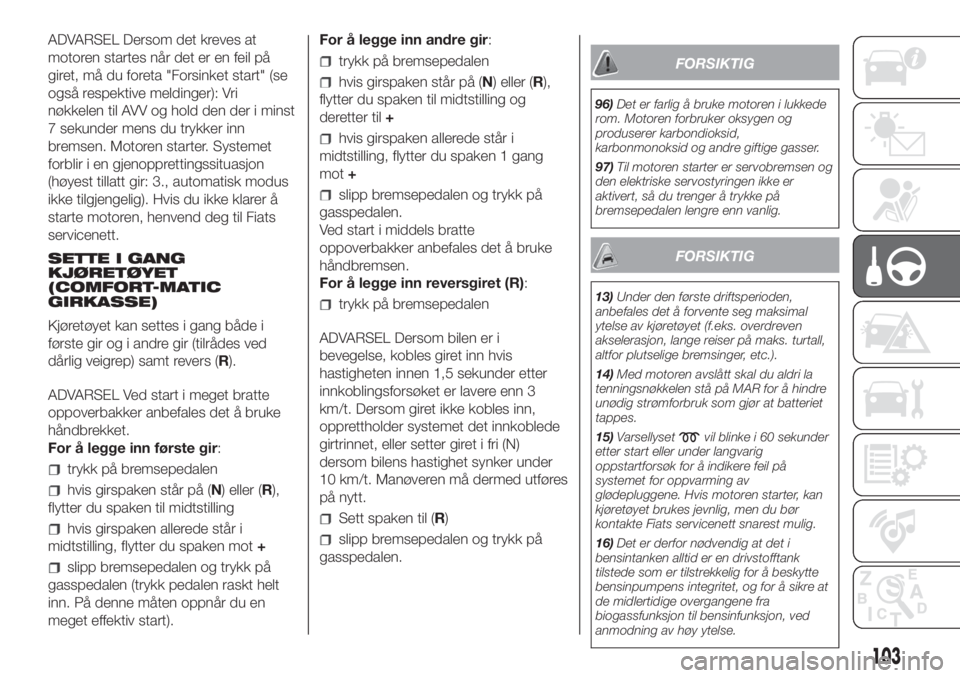

ADVARSEL Dersom det kreves at
motoren startes når det er en feil på
giret, må du foreta "Forsinket start" (se
også respektive meldinger): Vri
nøkkelen til AVV og hold den der i minst
7 sekunder mens du trykker inn
bremsen. Motoren starter. Systemet
forblir i en gjenopprettingssituasjon
(høyest tillatt gir: 3., automatisk modus
ikke tilgjengelig). Hvis du ikke klarer å
starte motoren, henvend deg til Fiats
servicenett.
SETTE I GANG
KJØRETØYET
(COMFORT-MATIC
GIRKASSE)
Kjøretøyet kan settes i gang både i
første gir og i andre gir (tilrådes ved
dårlig veigrep) samt revers (R).
ADVARSEL Ved start i meget bratte
oppoverbakker anbefales det å bruke
håndbrekket.
For å legge inn første gir:
trykk på bremsepedalen
hvis girspaken står på (N) eller (R),
flytter du spaken til midtstilling
hvis girspaken allerede står i
midtstilling, flytter du spaken mot+
slipp bremsepedalen og trykk på
gasspedalen (trykk pedalen raskt helt
inn. På denne måten oppnår du en
meget effektiv start).For å legge inn andre gir:
trykk på bremsepedalen
hvis girspaken står på (N) eller (R),
flytter du spaken til midtstilling og
deretter til+
hvis girspaken allerede står i
midtstilling, flytter du spaken 1 gang
mot+
slipp bremsepedalen og trykk på
gasspedalen.
Ved start i middels bratte
oppoverbakker anbefales det å bruke
håndbremsen.
For å legge inn reversgiret (R):
trykk på bremsepedalen
ADVARSEL Dersom bilen er i
bevegelse, kobles giret inn hvis
hastigheten innen 1,5 sekunder etter
innkoblingsforsøket er lavere enn 3
km/t. Dersom giret ikke kobles inn,
opprettholder systemet det innkoblede
girtrinnet, eller setter giret i fri (N)
dersom bilens hastighet synker under
10 km/t. Manøveren må dermed utføres
på nytt.
Sett spaken til (R)
slipp bremsepedalen og trykk på
gasspedalen.
FORSIKTIG
96)Det er farlig å bruke motoren i lukkede
rom. Motoren forbruker oksygen og
produserer karbondioksid,
karbonmonoksid og andre giftige gasser.
97)Til motoren starter er servobremsen og
den elektriske servostyringen ikke er
aktivert, så du trenger å trykke på
bremsepedalen lengre enn vanlig.
FORSIKTIG
13)Under den første driftsperioden,
anbefales det å forvente seg maksimal
ytelse av kjøretøyet (f.eks. overdreven
akselerasjon, lange reiser på maks. turtall,
altfor plutselige bremsinger, etc.).
14)Med motoren avslått skal du aldri la
tenningsnøkkelen stå på MAR for å hindre
unødig strømforbruk som gjør at batteriet
tappes.
15)Varsellyset
vil blinke i 60 sekunder
etter start eller under langvarig
oppstartforsøk for å indikere feil på
systemet for oppvarming av
glødepluggene. Hvis motoren starter, kan
kjøretøyet brukes jevnlig, men du bør
kontakte Fiats servicenett snarest mulig.
16)Det er derfor nødvendig at det i
bensintanken alltid er en drivstofftank
tilstede som er tilstrekkelig for å beskytte
bensinpumpens integritet, og for å sikre at
de midlertidige overgangene fra
biogassfunksjon til bensinfunksjon, ved
anmodning av høy ytelse.
103

17)Ved unnlatelse av å starte motoren
med et aktivert gir, kan potensielt farlige
situasjoner oppstå på grunn av det faktum
at giret blir automatisk plassert i fri og
dette indikeres av en alarm.
18)Start aldri motoren ved å drive, taue
eller bruke utforkjøring. Dette kan gjøre at
drivstoffet strømmer inn i katalysatoren
og skader den permanent.
19)Et trykk på gasspedalen før du slår fra
motoren ikke har noen hensikt, det er
bortkastet drivstoff og skadelig spesielt for

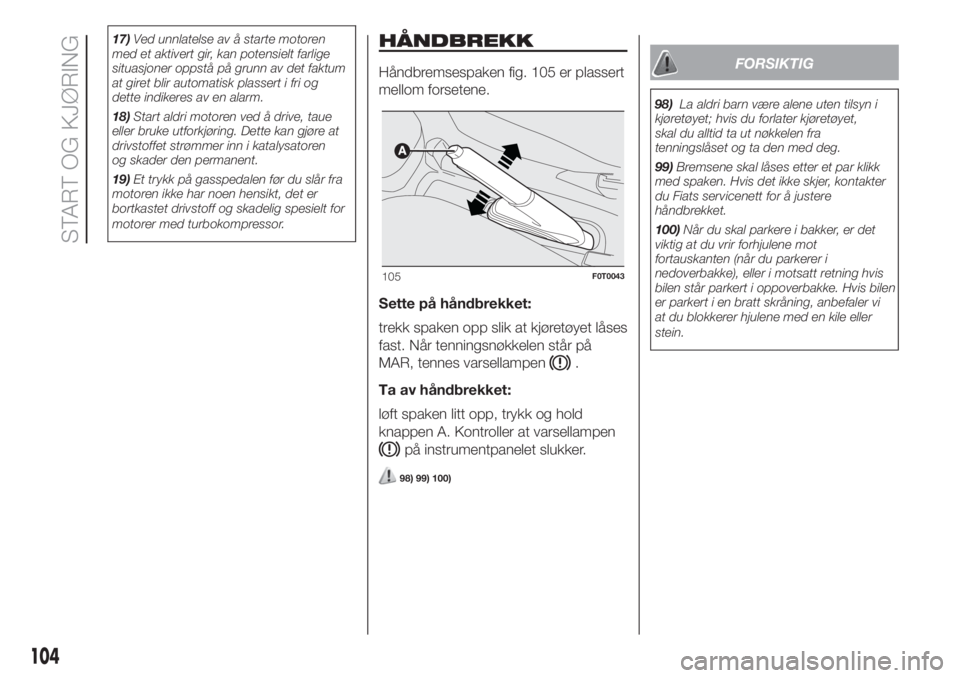

motorer med turbokompressor.HÅNDBREKK
Håndbremsespaken fig. 105 er plassert
mellom forsetene.
Sette på håndbrekket:
trekk spaken opp slik at kjøretøyet låses
fast. Når tenningsnøkkelen står på
MAR, tennes varsellampen
.
Ta av håndbrekket:
løft spaken litt opp, trykk og hold
knappen A. Kontroller at varsellampen
på instrumentpanelet slukker.
98) 99) 100)
FORSIKTIG
98)La aldri barn være alene uten tilsyn i
kjøretøyet; hvis du forlater kjøretøyet,
skal du alltid ta ut nøkkelen fra
tenningslåset og ta den med deg.
99)Bremsene skal låses etter et par klikk
med spaken. Hvis det ikke skjer, kontakter
du Fiats servicenett for å justere
håndbrekket.
100)Når du skal parkere i bakker, er det
viktig at du vrir forhjulene mot
fortauskanten (når du parkerer i
nedoverbakke), eller i motsatt retning hvis
bilen står parkert i oppoverbakke. Hvis bilen
er parkert i en bratt skråning, anbefaler vi
at du blokkerer hjulene med en kile eller
stein.
105F0T0043
104

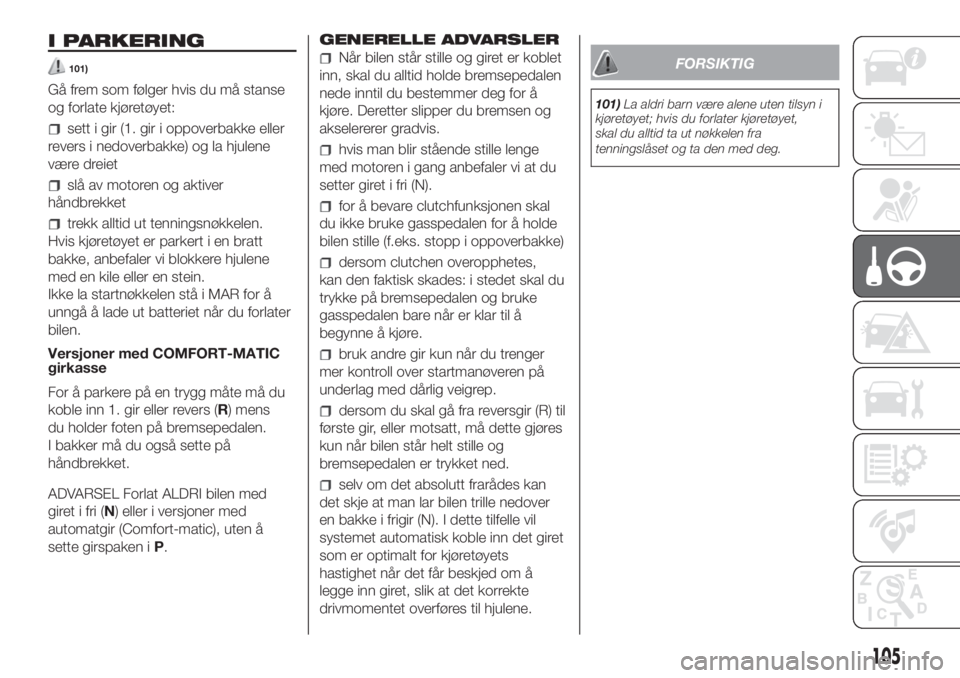

START OG KJØRING

I PARKERING
101)
Gå frem som følger hvis du må stanse
og forlate kjøretøyet:
sett i gir (1. gir i oppoverbakke eller
revers i nedoverbakke) og la hjulene
være dreiet
slå av motoren og aktiver
håndbrekket
trekk alltid ut tenningsnøkkelen.
Hvis kjøretøyet er parkert i en bratt
bakke, anbefaler vi blokkere hjulene
med en kile eller en stein.
Ikke la startnøkkelen stå i MAR for å
unngå å lade ut batteriet når du forlater
bilen.
Versjoner med COMFORT-MATIC
girkasse
For å parkere på en trygg måte må du
koble inn 1. gir eller revers (R) mens
du holder foten på bremsepedalen.
I bakker må du også sette på
håndbrekket.
ADVARSEL Forlat ALDRI bilen med
giret i fri (N) eller i versjoner med
automatgir (Comfort-matic), uten å
sette girspaken iP.GENERELLE ADVARSLER
Når bilen står stille og giret er koblet
inn, skal du alltid holde bremsepedalen
nede inntil du bestemmer deg for å
kjøre. Deretter slipper du bremsen og
akselererer gradvis.
hvis man blir stående stille lenge
med motoren i gang anbefaler vi at du
setter giret i fri (N).
for å bevare clutchfunksjonen skal
du ikke bruke gasspedalen for å holde
bilen stille (f.eks. stopp i oppoverbakke)
dersom clutchen overopphetes,
kan den faktisk skades: i stedet skal du
trykke på bremsepedalen og bruke
gasspedalen bare når er klar til å
begynne å kjøre.
bruk andre gir kun når du trenger
mer kontroll over startmanøveren på
underlag med dårlig veigrep.
dersom du skal gå fra reversgir (R) til
første gir, eller motsatt, må dette gjøres
kun når bilen står helt stille og
bremsepedalen er trykket ned.
selv om det absolutt frarådes kan
det skje at man lar bilen trille nedover
en bakke i frigir (N). I dette tilfelle vil
systemet automatisk koble inn det giret
som er optimalt for kjøretøyets
hastighet når det får beskjed om å
legge inn giret, slik at det korrekte
drivmomentet overføres til hjulene.
FORSIKTIG
101)La aldri barn være alene uten tilsyn i
kjøretøyet; hvis du forlater kjøretøyet,
skal du alltid ta ut nøkkelen fra
tenningslåset og ta den med deg.
105

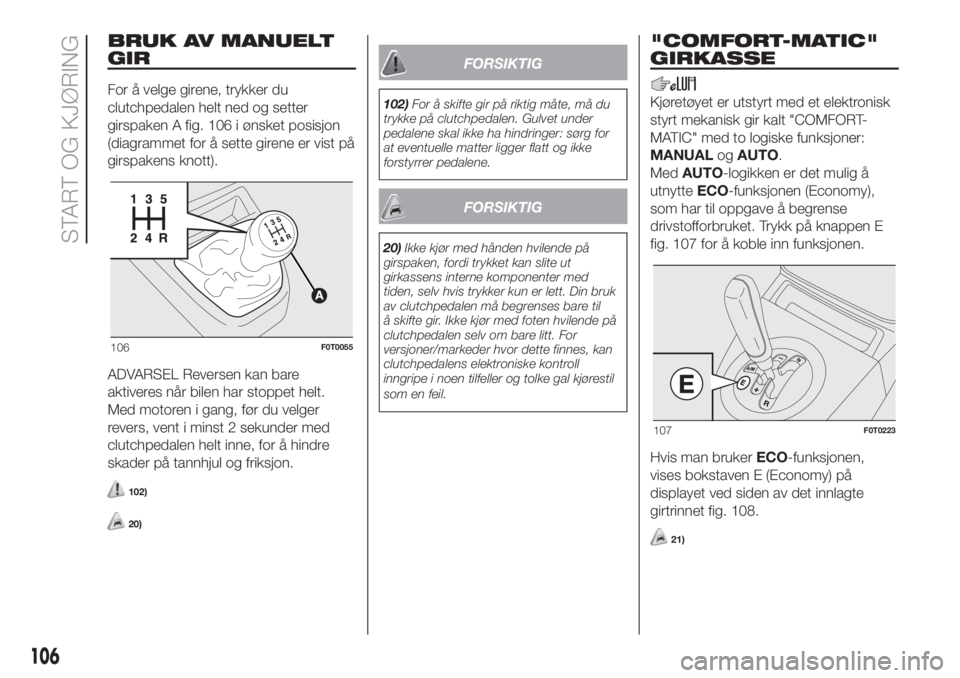

BRUK AV MANUELT
GIR
For å velge girene, trykker du
clutchpedalen helt ned og setter
girspaken A fig. 106 i ønsket posisjon
(diagrammet for å sette girene er vist på
girspakens knott).
ADVARSEL Reversen kan bare
aktiveres når bilen har stoppet helt.
Med motoren i gang, før du velger
revers, vent i minst 2 sekunder med
clutchpedalen helt inne, for å hindre
skader på tannhjul og friksjon.
102)
20)
FORSIKTIG
102)For å skifte gir på riktig måte, må du
trykke på clutchpedalen. Gulvet under
pedalene skal ikke ha hindringer: sørg for
at eventuelle matter ligger flatt og ikke
forstyrrer pedalene.
FORSIKTIG
20)Ikke kjør med hånden hvilende på
girspaken, fordi trykket kan slite ut
girkassens interne komponenter med
tiden, selv hvis trykker kun er lett. Din bruk
av clutchpedalen må begrenses bare til
å skifte gir. Ikke kjør med foten hvilende på
clutchpedalen selv om bare litt. For
versjoner/markeder hvor dette finnes, kan
clutchpedalens elektroniske kontroll
inngripe i noen tilfeller og tolke gal kjørestil
som en feil.
"COMFORT-MATIC"
GIRKASSE
Kjøretøyet er utstyrt med et elektronisk
styrt mekanisk gir kalt "COMFORT-
MATIC" med to logiske funksjoner:
MANUALogAUTO.
MedAUTO-logikken er det mulig å
utnytteECO-funksjonen (Economy),
som har til oppgave å begrense
drivstofforbruket. Trykk på knappen E
fig. 107 for å koble inn funksjonen.
Hvis man brukerECO-funksjonen,
vises bokstaven E (Economy) på
displayet ved siden av det innlagte
girtrinnet fig. 108.
21)
106F0T0055
107F0T0223
106
START OG KJØRING

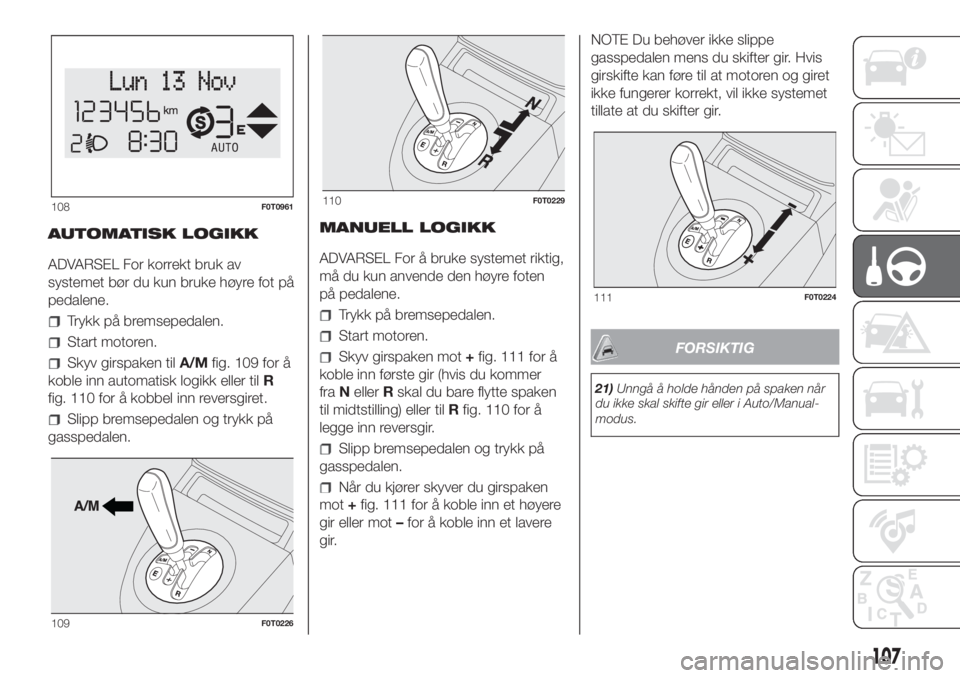

AUTOMATISK LOGIKK
ADVARSEL For korrekt bruk av
systemet bør du kun bruke høyre fot på
pedalene.
Trykk på bremsepedalen.
Start motoren.
Skyv girspaken tilA/Mfig. 109 for å
koble inn automatisk logikk eller tilR
fig. 110 for å kobbel inn reversgiret.
Slipp bremsepedalen og trykk på
gasspedalen.MANUELL LOGIKK
ADVARSEL For å bruke systemet riktig,
må du kun anvende den høyre foten
på pedalene.
Trykk på bremsepedalen.
Start motoren.
Skyv girspaken mot+fig. 111 for å
koble inn første gir (hvis du kommer
fraNellerRskal du bare flytte spaken
til midtstilling) eller tilRfig. 110 for å
legge inn reversgir.
Slipp bremsepedalen og trykk på
gasspedalen.
Når du kjører skyver du girspaken
mot+fig. 111 for å koble inn et høyere
gir eller mot–for å koble inn et lavere
gir.NOTE Du behøver ikke slippe
gasspedalen mens du skifter gir. Hvis
girskifte kan føre til at motoren og giret
ikke fungerer korrekt, vil ikke systemet
tillate at du skifter gir.
FORSIKTIG
21)Unngå å holde hånden på spaken når
du ikke skal skifte gir eller i Auto/Manual-
modus.
108F0T0961
109F0T0226
110F0T0229
111F0T0224
107

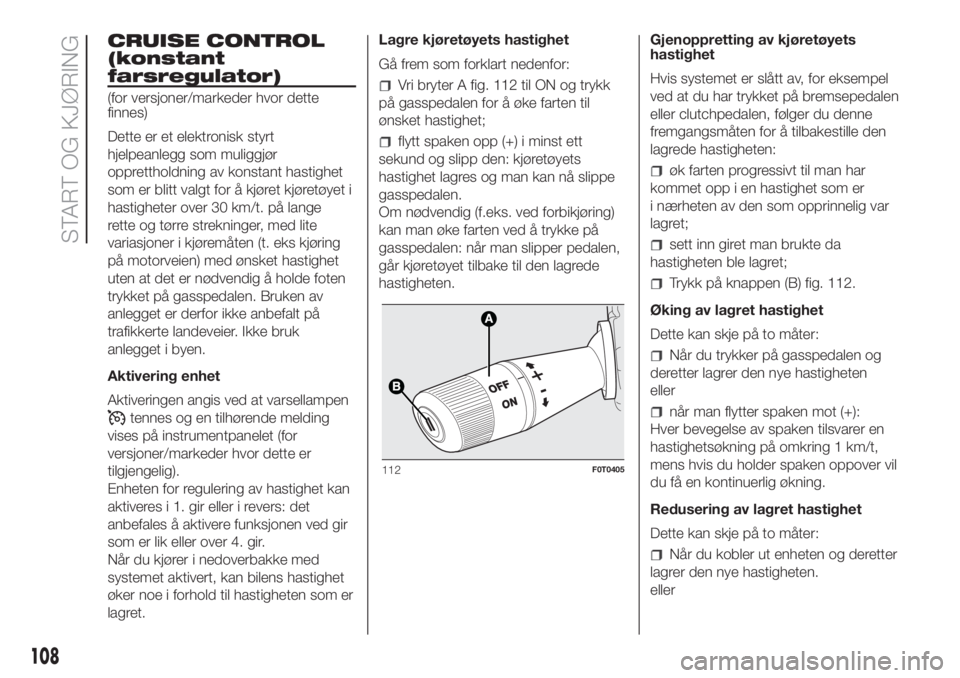

CRUISE CONTROL
(konstant
farsregulator)
(for versjoner/markeder hvor dette
finnes)
Dette er et elektronisk styrt
hjelpeanlegg som muliggjør
opprettholdning av konstant hastighet
som er blitt valgt for å kjøret kjøretøyet i
hastigheter over 30 km/t. på lange
rette og tørre strekninger, med lite
variasjoner i kjøremåten (t. eks kjøring
på motorveien) med ønsket hastighet
uten at det er nødvendig å holde foten
trykket på gasspedalen. Bruken av
anlegget er derfor ikke anbefalt på
trafikkerte landeveier. Ikke bruk
anlegget i byen.
Aktivering enhet
Aktiveringen angis ved at varsellampen
tennes og en tilhørende melding
vises på instrumentpanelet (for
versjoner/markeder hvor dette er
tilgjengelig).
Enheten for regulering av hastighet kan
aktiveres i 1. gir eller i revers: det
anbefales å aktivere funksjonen ved gir
som er lik eller over 4. gir.
Når du kjører i nedoverbakke med
systemet aktivert, kan bilens hastighet
øker noe i forhold til hastigheten som er
lagret.Lagre kjøretøyets hastighet
Gå frem som forklart nedenfor:
Vri bryter A fig. 112 til ON og trykk
på gasspedalen for å øke farten til
ønsket hastighet;
flytt spaken opp (+) i minst ett
sekund og slipp den: kjøretøyets
hastighet lagres og man kan nå slippe
gasspedalen.
Om nødvendig (f.eks. ved forbikjøring)
kan man øke farten ved å trykke på
gasspedalen: når man slipper pedalen,
går kjøretøyet tilbake til den lagrede
hastigheten.Gjenoppretting av kjøretøyets
hastighet
Hvis systemet er slått av, for eksempel
ved at du har trykket på bremsepedalen
eller clutchpedalen, følger du denne
fremgangsmåten for å tilbakestille den
lagrede hastigheten:
øk farten progressivt til man har
kommet opp i en hastighet som er
i nærheten av den som opprinnelig var
lagret;
sett inn giret man brukte da
hastigheten ble lagret;
Trykk på knappen (B) fig. 112.
Øking av lagret hastighet
Dette kan skje på to måter:
Når du trykker på gasspedalen og
deretter lagrer den nye hastigheten
eller
når man flytter spaken mot (+):
Hver bevegelse av spaken tilsvarer en
hastighetsøkning på omkring 1 km/t,
mens hvis du holder spaken oppover vil
du få en kontinuerlig økning.
Redusering av lagret hastighet
Dette kan skje på to måter:
Når du kobler ut enheten og deretter
lagrer den nye hastigheten.
eller
112F0T0405
108
START OG KJØRING

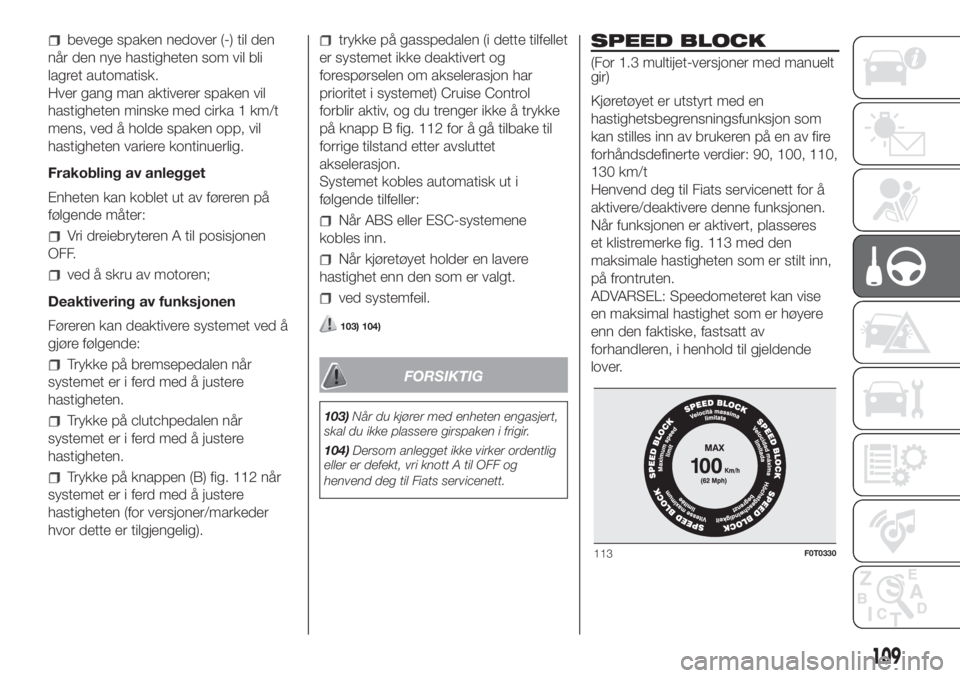

bevege spaken nedover (-) til den
når den nye hastigheten som vil bli
lagret automatisk.
Hver gang man aktiverer spaken vil
hastigheten minske med cirka 1 km/t
mens, ved å holde spaken opp, vil
hastigheten variere kontinuerlig.
Frakobling av anlegget
Enheten kan koblet ut av føreren på
følgende måter:
Vri dreiebryteren A til posisjonen
OFF.
ved å skru av motoren;
Deaktivering av funksjonen
Føreren kan deaktivere systemet ved å
gjøre følgende:
Trykke på bremsepedalen når
systemet er i ferd med å justere
hastigheten.
Trykke på clutchpedalen når
systemet er i ferd med å justere
hastigheten.
Trykke på knappen (B) fig. 112 når
systemet er i ferd med å justere
hastigheten (for versjoner/markeder
hvor dette er tilgjengelig).
trykke på gasspedalen (i dette tilfellet
er systemet ikke deaktivert og
forespørselen om akselerasjon har
prioritet i systemet) Cruise Control
forblir aktiv, og du trenger ikke å trykke
på knapp B fig. 112 for å gå tilbake til
forrige tilstand etter avsluttet
akselerasjon.
Systemet kobles automatisk ut i
følgende tilfeller:
Når ABS eller ESC-systemene
kobles inn.
Når kjøretøyet holder en lavere
hastighet enn den som er valgt.
ved systemfeil.
103) 104)
FORSIKTIG
103)Når du kjører med enheten engasjert,
skal du ikke plassere girspaken i frigir.
104)Dersom anlegget ikke virker ordentlig
eller er defekt, vri knott A til OFF og
henvend deg til Fiats servicenett.
SPEED BLOCK
(For 1.3 multijet-versjoner med manuelt
gir)
Kjøretøyet er utstyrt med en
hastighetsbegrensningsfunksjon som
kan stilles inn av brukeren på en av fire
forhåndsdefinerte verdier: 90, 100, 110,
130 km/t
Henvend deg til Fiats servicenett for å
aktivere/deaktivere denne funksjonen.
Når funksjonen er aktivert, plasseres
et klistremerke fig. 113 med den
maksimale hastigheten som er stilt inn,
på frontruten.
ADVARSEL: Speedometeret kan vise
en maksimal hastighet som er høyere
enn den faktiske, fastsatt av
forhandleren, i henhold til gjeldende
lover.
113F0T0330
109

PARKERINGS-
SENSORER
(for versjoner/markeder hvor dette
finnes)
105)
22) 23) 24)
Parkeringssensorene, som befinner seg
i den bakre støtfangeren fig. 114 , har
funksjonen å påvise eventuelle
hindringer som er i nærheten av
kjøretøyets bakside. Hvis sensorene
registrerer hindringer, varsles føreren
ved hjelp av et intermitterende lydsignal.
AKTIVERING/
DEAKTIVERING
Sensorene blir automatisk aktivert når
du velger revers.
Desto nærmere du kommer en hindring
bak bilen, jo hyppigere piper
lydsignalet.LYDSIGNAL
Når setter giret i revers, aktiveres
automatisk et periodisk lydsignal.
Lydsignalets hyppighet:
Den øker når avstanden mellom
bilen og hindringen reduseres.
Signalet blir kontinuerlig når
avstanden mellom bilen og hindringen
er mindre enn ca. 30 cm, mens det
opphører umiddelbart hvis avstanden til
hindringen øker.
forblir konstant hvis avstanden
mellom kjøretøyet og hindringen forblir
uforandret, mens hvis denne
situasjonen involverer sidesensorene,
avbrytes signalet etter ca. 3 sekunder
for å unngå for eksempel varsler i tilfelle
av manøvrer langs vegger.
Deteksjonsavstand
Hvis flere hindringer blir oppdaget, tar
systemet hensyn bare til hindringen
som er nærmest kjøretøyet.
FEILNDIKASJONER
Eventuelle feil ved parkeringssensorene
varsles når du setter giret i revers, ved
at varsellampen
på
instrumentpanelet tennes, og melding
vises på displayet, (for versjoner/
markeder der dette er tilgjengelig), se
avsnittet " Varsellamper og meldinger" i
kapittelet "Bli kjent med
instrumentpanelet".FUNKSJON MED
TILHENGER
Sensorens funksjon slås av automatisk
ved innsetning av tilhengerens
elektriske tilkobling i kontakten på
slepekroken på kjøretøyet. Sensorene
blir automatisk reaktivert når den
elektriske tilkoblingen tas av
tilhengeren.
GENERELLE ADVARSLER
Under parkeringsmanøvre må man
være ekstra forsiktig med hindringer
som kan finnes over eller under
sensoren.
Objekter som befinner seg i
nærheten av bilen, blir i visse tilfeller
ikke registrert og kan derfor skade
kjøretøyet eller selv bli skadet.
Signalene som sendes av sensoren,
kan endres ved skade på selve
sensorene, eller hvis det ligger smuss,
snø eller is på sensorene eller på grunn
av ultralydsystemet (f.eks.
trykkluftsbremser eller pneumatiske
hammere) som befinner seg i nærheten.
Parkeringssensorene fungerer som
de skal med svingdørene lukket. Åpne
dører kan føre til feilaktige varslinger i
systemet: Du må derfor alltid lukke
bakdørene.
Du skal ikke feste klistremerker på
sensorene.
114F0T0155
110
START OG KJØRING
