2019 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

REGULACIÓN DE LA
ALINEACIÓN DE LOS
FAROS
Corrector de alineación faros
El corrector de alineación de los faros
funciona con el dispositivo de arranque
en posición MAR y las luces de cruce
encendidas.
Para llevar a cabo la regulación, girar la
corona A fig. 30.
Posición 0: una o dos personas en
los asientos delanteros;
Posición 1:4o5personas
Posición 2:4o5personas + carga
en el maletero
Posición 3: conductor + carga
máxima admitida, colocada
exclusivamente en el maletero.
ADVERTENCIA Comprobar la posición
de alineación de los faros cada vez que
se cambie el peso de la carga
transportada.REGULACIÓN BRILLO
DEL CUADRO DE
INSTRUMENTOS E
ICONOS DE LOS
BOTONES DE MANDO
Con las luces de posición o los faros
encendidos, girar la corona fig. 30 hacia
arriba para aumentar la intensidad de la
iluminación del cuadro de instrumentos
y de los iconos de los botones de
mando, o hacia abajo para disminuirla.
ADVERTENCIA
18)Las luces diurnas son una alternativa a
las luces de cruce durante la marcha
diurna cuando deben utilizarse por norma;
en caso de que no sea obligatorio, está
permitido en cualquier caso el uso de las
luces diurnas.
19)Las luces diurnas no sustituyen las
luces de cruce durante la marcha en
túneles o por la noche. El uso de las luces
diurnas está regulado por el código de
circulación del país en el que se circula:
respetar las normas.
LUCES INTERIORES
PLAFÓN DELANTERO
El interruptor A fig. 31 enciende/apaga
las lámparas del plafón.
Posiciones del interruptor A:
posición central: las lámparasByE
se encienden/apagan al abrir/cerrar las
puertas;
pulsado hacia la izquierda (OFF): las
lámparasByEpermanecen apagadas;
pulsado hacia la derecha(): las
lámparasByEpermanecen
encendidas.
El encendido/apagado de las luces es
progresivo.
El interruptor C enciende/apaga la
lámpara B.
El interruptor D sirve para
encender/apagar la lámpara E.
30F1B0207C
31F1B0041C
31

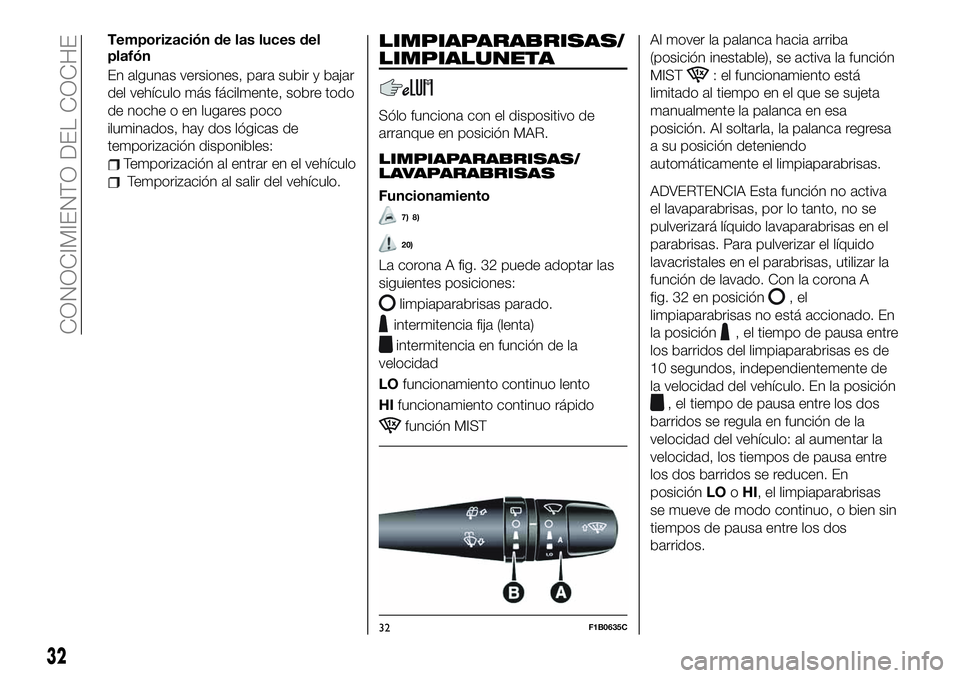

Temporización de las luces del
plafón
En algunas versiones, para subir y bajar
del vehículo más fácilmente, sobre todo
de noche o en lugares poco
iluminados, hay dos lógicas de
temporización disponibles:
Temporización al entrar en el vehículo
Temporización al salir del vehículo.
LIMPIAPARABRISAS/
LIMPIALUNETA
Sólo funciona con el dispositivo de
arranque en posición MAR.
LIMPIAPARABRISAS/
LAVAPARABRISAS
Funcionamiento
7) 8)
20)
La corona A fig. 32 puede adoptar las
siguientes posiciones:
limpiaparabrisas parado.
intermitencia fija (lenta)
intermitencia en función de la
velocidad
LOfuncionamiento continuo lento
HIfuncionamiento continuo rápido
función MISTAl mover la palanca hacia arriba
(posición inestable), se activa la función
MIST
: el funcionamiento está
limitado al tiempo en el que se sujeta
manualmente la palanca en esa
posición. Al soltarla, la palanca regresa
a su posición deteniendo
automáticamente el limpiaparabrisas.
ADVERTENCIA Esta función no activa
el lavaparabrisas, por lo tanto, no se
pulverizará líquido lavaparabrisas en el
parabrisas. Para pulverizar el líquido
lavacristales en el parabrisas, utilizar la
función de lavado. Con la corona A
fig. 32 en posición
,el
limpiaparabrisas no está accionado. En
la posición
, el tiempo de pausa entre
los barridos del limpiaparabrisas es de
10 segundos, independientemente de
la velocidad del vehículo. En la posición
, el tiempo de pausa entre los dos
barridos se regula en función de la
velocidad del vehículo: al aumentar la
velocidad, los tiempos de pausa entre
los dos barridos se reducen. En
posiciónLOoHI, el limpiaparabrisas
se mueve de modo continuo, o bien sin
tiempos de pausa entre los dos
barridos.
32F1B0635C
32
CONOCIMIENTO DEL COCHE

Función "Lavado inteligente"
Tirar de la palanca hacia el volante
(posición inestable) para accionar el
lavaparabrisas.
Tirando de la palanca durante un
tiempo superior a medio segundo, el
limpiaparabrisas se mueve con el
mando activo. Al soltar la palanca se
realizan tres barridos.
Con la corona A fig. 32 en posiciónLO
oHIla función de lavado inteligente no
se realiza.
ADVERTENCIA En el caso de
activación inferior al medio segundo, se
activa sólo el chorro del lavaparabrisas.
No alargar la activación del "Lavado
inteligente" durante más de
30 segundos. No activar el comando
lavaparabrisas cuando el recipiente
está vacío.
SENSOR DE LLUVIA
(donde esté presente)
9) 10)
Está situado tras el espejo retrovisor
interior, en contacto con el parabrisas
fig. 33 y es capaz de medir la cantidad
de lluvia y, por lo tanto, gestionar la
modalidad de limpieza automática del
parabrisas en función del agua
presente en el cristal.El sensor de lluvia se activará cuando el
dispositivo de arranque está en
posición MAR. En el caso de que no se
detecte la lluvia, no se realizará ningún
barrido. Cuando llueva, el
limpiaparabrisas se mueve en relación a
la cantidad medida por el sensor.
El dispositivo reconoce y se adapta
automáticamente a las siguientes
condiciones:
presencia de residuos en la
superficie (por ejemplo, restos salinos,
suciedad, etc.);
presencia de estrías de agua
provocadas por las escobillas
desgastadas del limpiaparabrisas;
diferencia entre día y noche.
El sensor de lluvia se desactivará sólo
cuando el dispositivo de arranque está
en posición STOP.
ADVERTENCIA Mantener limpio el
cristal en la zona del sensor.
LIMPIEZA AUTOMÁTICA
Activación
Se puede habilitar la limpieza
automática seleccionando el sensor de
lluvia en el menú de la pantalla o en el
sistemaUconnect™y girando la
corona A fig. 32 a la posición
o.
Estas se utilizan para configurar el nivel
de sensibilidad del sensor de lluvia: en
la posición
el sensor tiene una
sensibilidad menor y los
limpiaparabrisas se accionan con una
elevada cantidad de agua en el
parabrisas, mientras que en la posición
los limpiaparabrisas se accionan con
una mínima cantidad de lluvia.
La activación de la limpieza automática
se indicará por el usuario a través de un
barrido.
El mismo barrido será visible cada vez
que se aumente la sensibilidad del
sensor, girando la corona de la posición
a la posición.
Con la activación de la función “Lavado
inteligente” se activa el ciclo de lavado
normal, tras el cual, se restablece la
función de limpieza automática. Si se
avería el sensor, se indica con el
encendido del símbolo
en la
pantalla.
33F1B0646
33

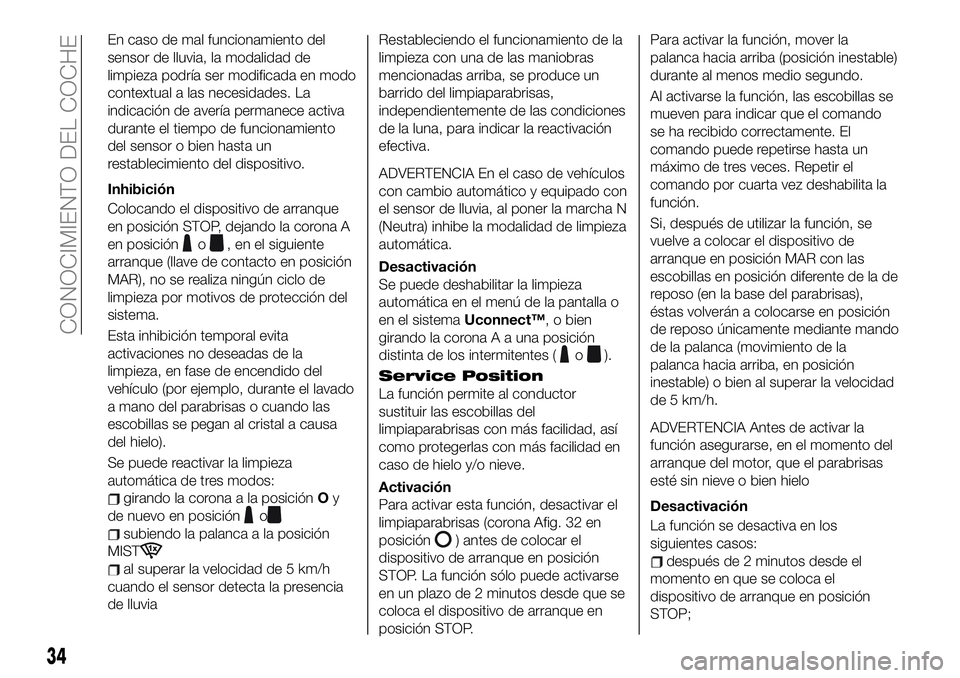

En caso de mal funcionamiento del
sensor de lluvia, la modalidad de
limpieza podría ser modificada en modo
contextual a las necesidades. La
indicación de avería permanece activa
durante el tiempo de funcionamiento
del sensor o bien hasta un
restablecimiento del dispositivo.
Inhibición
Colocando el dispositivo de arranque
en posición STOP, dejando la corona A
en posición
o, en el siguiente
arranque (llave de contacto en posición
MAR), no se realiza ningún ciclo de
limpieza por motivos de protección del
sistema.
Esta inhibición temporal evita
activaciones no deseadas de la
limpieza, en fase de encendido del
vehículo (por ejemplo, durante el lavado
a mano del parabrisas o cuando las
escobillas se pegan al cristal a causa
del hielo).
Se puede reactivar la limpieza
automática de tres modos:
girando la corona a la posiciónOy
de nuevo en posición
o
subiendo la palanca a la posición
MIST
al superar la velocidad de 5 km/h
cuando el sensor detecta la presencia
de lluviaRestableciendo el funcionamiento de la
limpieza con una de las maniobras
mencionadas arriba, se produce un
barrido del limpiaparabrisas,
independientemente de las condiciones
de la luna, para indicar la reactivación
efectiva.
ADVERTENCIA En el caso de vehículos
con cambio automático y equipado con
el sensor de lluvia, al poner la marcha N
(Neutra) inhibe la modalidad de limpieza
automática.
Desactivación
Se puede deshabilitar la limpieza
automática en el menú de la pantalla o
en el sistemaUconnect™, o bien
girando la corona A a una posición
distinta de los intermitentes (
o).
Service Position
La función permite al conductor
sustituir las escobillas del
limpiaparabrisas con más facilidad, así
como protegerlas con más facilidad en
caso de hielo y/o nieve.
Activación
Para activar esta función, desactivar el
limpiaparabrisas (corona Afig. 32 en
posición
) antes de colocar el
dispositivo de arranque en posición
STOP. La función sólo puede activarse
en un plazo de 2 minutos desde que se
coloca el dispositivo de arranque en
posición STOP.Para activar la función, mover la
palanca hacia arriba (posición inestable)
durante al menos medio segundo.
Al activarse la función, las escobillas se
mueven para indicar que el comando
se ha recibido correctamente. El
comando puede repetirse hasta un
máximo de tres veces. Repetir el
comando por cuarta vez deshabilita la
función.
Si, después de utilizar la función, se
vuelve a colocar el dispositivo de
arranque en posición MAR con las
escobillas en posición diferente de la de
reposo (en la base del parabrisas),
éstas volverán a colocarse en posición
de reposo únicamente mediante mando
de la palanca (movimiento de la
palanca hacia arriba, en posición
inestable) o bien al superar la velocidad
de 5 km/h.
ADVERTENCIA Antes de activar la
función asegurarse, en el momento del
arranque del motor, que el parabrisas
esté sin nieve o bien hielo
Desactivación
La función se desactiva en los
siguientes casos:
después de 2 minutos desde el
momento en que se coloca el
dispositivo de arranque en posición
STOP;
34
CONOCIMIENTO DEL COCHE

si se coloca el dispositivo de
arranque en posición MAR y las
escobillas se encuentran en posición de
reposo;
se coloca el dispositivo de arranque
en posición MAR y se efectúa un
comando de limpieza.
LIMPIALUNETA/
LAVALUNETA
Girando la corona B fig. 32, el
limpialuneta puede funcionar según las
modalidades siguientes:
continua: cuando la corona está en
la posición
;
intermitente: cuando la corona está
en la posición
y el limpiaparabrisas
está parado;
sincrónico: cuando la corona del
limpialuneta está en la posición
yel
limpiaparabrisas está en movimiento o
en modalidad AUTO. En este modo, el
limpialuneta realiza un barrido cada dos
barridos del limpiaparabrisas;
un barrido: con el selector en la
posición
, el limpiaparabrisas
activado y la marcha atrás
seleccionada.
Empujar la palanca hacia el salpicadero
(posición inestable) para accionar el
pulverizador del lavaluneta. Empujando la
palanca se activa automáticamente, con
un sólo movimiento, el pulverizador del
lavalunetas y el limpiaparabrisas trasero.
Al soltar la palanca se realizan tres
barridos, como para el
limpiaparabrisas. El ciclo de lavado
inteligente no se realizará si la corona
está girada hacia la posición
.
Desactivación
La función se desactiva al soltar la
palanca.
ADVERTENCIA
20)Si es necesario limpiar el parabrisas,
asegurarse de que el dispositivo no esté
activado o que la llave y el botón de
arranque se encuentren en posición STOP.
ADVERTENCIA
7)No utilizar el limpiaparabrisas para retirar las
acumulaciones de nieve o hielo del parabrisas.
En esas condiciones, si el limpiaparabrisas se
somete a un esfuerzo excesivo, interviene la
protección de sobrecarga del motor, que
inhibe el funcionamiento durante unos
segundos. Si posteriormente la función no se
restablece, incluso después de reiniciar el
vehículo, acudir a un taller de la Red de
Asistencia Fiat.
8)No accionar el limpiaparabrisas con las
escobillas levantadas del cristal.
9)No activar el sensor de lluvia durante el
lavado del vehículo en un sistema de
lavado automático.
10)En caso de presencia de hielo en el
parabrisas, asegurarse de que el
dispositivo esté desactivado.
35

CLIMATIZACIÓN
2)
CLIMATIZADOR MANUAL
A - selector activación/ajuste del ventilador:
0 = ventilador apagado
= velocidad de ventilación (es posible seleccionar 7 tipos de velocidad diferentes)
B - Botón de activación/desactivación de la recirculación del aire;
C - selector de regulación de la temperatura del aire y de activación de la función MAX A/C:
zona azul = aire frío
zona roja = aire caliente
34F1B0052C
36
CONOCIMIENTO DEL COCHE

D - botón de activación/desactivación del compresor del climatizador (no está previsto para las versiones equipadas solo con
calefactor);
E - Selector de distribución del aire:
flujo de aire por las salidas centrales y laterales
flujo de aire por las salidas centrales, laterales y por los difusores de la zona de los pies delantera y trasera
flujo de aire por los difusores de la zona de los pies delanteros y traseros, y un ligero flujo de aire también por las salidas
laterales en el salpicadero
flujo de aire por los difusores de la zona de los pies delanteros y traseros, al parabrisas, a las ventanillas laterales y un
ligero flujo de aire también por las salidas laterales en el salpicadero
flujo de aire al parabrisas, a las ventanillas laterales y un ligero flujo de aire también por las salidas laterales en el
salpicadero.
También se han previsto otras 4 posiciones intermedias entre las 5 distribuciones principales descritas anteriormente.
F - botón de activación/desactivación de la luneta térmica;
Seleccionando la distribución de aire parabrisas, se activa el compresor del climatizador (LED del botón A/C encendido) y la
recirculación del aire se coloca en "aire exterior" (LED del botón B apagado). Esta lógica garantiza la mejor visibilidad de las
ventanillas. El conductor puede siempre configurar la recirculación del aire y el compresor del climatizador.
Auto On Comfort
(donde esté presente)
Cuando la temperatura exterior es inferior a 4,4 °C, la función de descongelación de la luneta térmica se activa automáticamente
cada vez que se arranca el motor. Esta función se puede activar o desactivar desde el menú del sistemaUconnect
™.
Calefactor auxiliar(donde esté presente)
El calefactor auxiliar asegura un calentamiento más rápido del habitáculo.
Se activa en condiciones climáticas frías si se observan las siguientes condiciones:
temperatura exterior baja;
temperatura del líquido de refrigeración motor baja;
motor arrancado;
velocidad de ventilación configurada al menos en la 1avelocidad;
selector C girado totalmente hacia la derecha sobre la zona roja.
El calefactor se apaga cuando al menos una de las condiciones indicadas anteriormente ya no se presenta.
NOTA La potencia del calefactor eléctrico se modula en función de la tensión de la batería.
37

CLIMATIZADOR AUTOMÁTICO BIZONA
A - manecilla regulación de temperatura del lado del conductor;
B - botón de activación/desactivación de la recirculación de aire interior;
C - botón inserción/desinserción compresor climatizador;
D - botón activación función MAX DEF (deshielo/desempañado rápido cristales delanteros);
E - botón encendido/apagado climatizador;
F - manecilla regulación velocidad ventilador;
G - LED de indicación de la velocidad del ventilador;
H - botones selección distribución del aire;
I - botón de activación/desactivación de la luneta térmica;
35F1B0051C
38
CONOCIMIENTO DEL COCHE
