2019 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

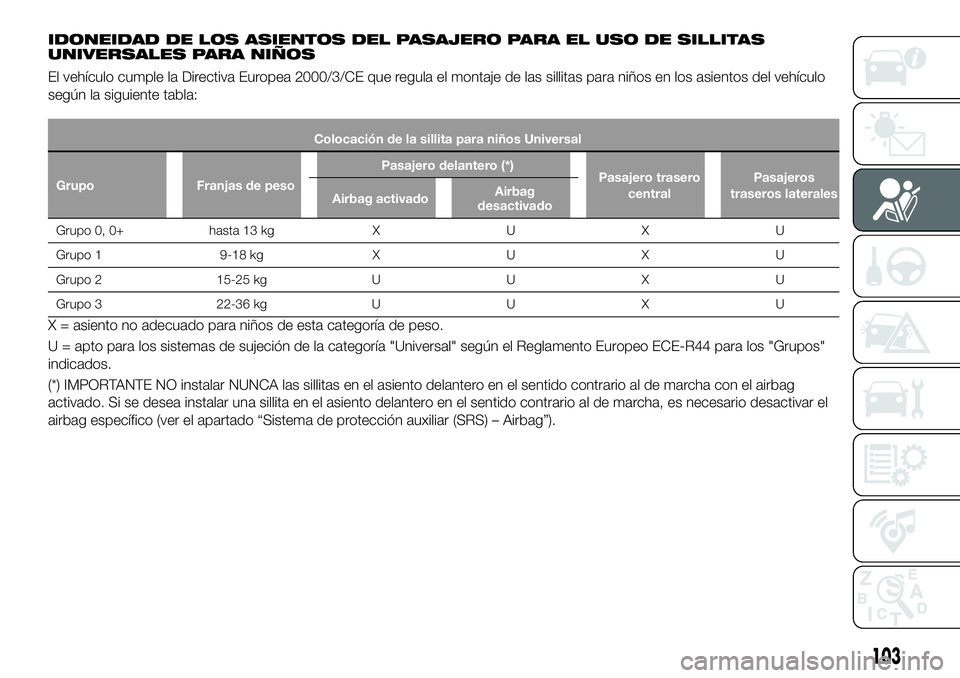

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS
UNIVERSALES PARA NIÑOS
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en los asientos del vehículo
según la siguiente tabla:
Colocación de la sillita para niños Universal
Grupo Franjas de pesoPasajero delantero (*)
Pasajero trasero
centralPasajeros
traseros laterales
Airbag activadoAirbag
desactivado
Grupo 0, 0+ hasta 13 kg X U X U
Grupo 1 9-18 kg X U X U
Grupo 2 15-25 kg U U X U
Grupo 3 22-36 kg U U X U
X = asiento no adecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos"
indicados.
(*) IMPORTANTE NO instalar NUNCA las sillitas en el asiento delantero en el sentido contrario al de marcha con el airbag
activado. Si se desea instalar una sillita en el asiento delantero en el sentido contrario al de marcha, es necesario desactivar el
airbag específico (ver el apartado “Sistema de protección auxiliar (SRS) – Airbag”).
103

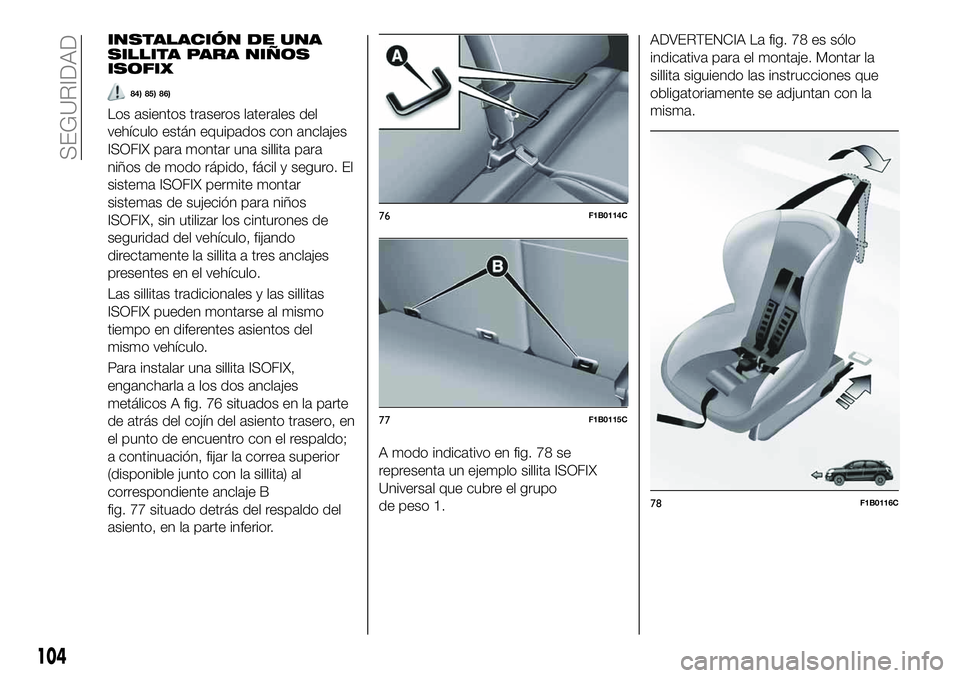

INSTALACIÓN DE UNA
SILLITA PARA NIÑOS
ISOFIX
84) 85) 86)
Los asientos traseros laterales del
vehículo están equipados con anclajes
ISOFIX para montar una sillita para
niños de modo rápido, fácil y seguro. El
sistema ISOFIX permite montar
sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la sillita a tres anclajes
presentes en el vehículo.
Las sillitas tradicionales y las sillitas
ISOFIX pueden montarse al mismo
tiempo en diferentes asientos del
mismo vehículo.
Para instalar una sillita ISOFIX,
engancharla a los dos anclajes
metálicos A fig. 76 situados en la parte
de atrás del cojín del asiento trasero, en
el punto de encuentro con el respaldo;
a continuación, fijar la correa superior
(disponible junto con la sillita) al
correspondiente anclaje B
fig. 77 situado detrás del respaldo del
asiento, en la parte inferior.A modo indicativo en fig. 78 se
representa un ejemplo sillita ISOFIX
Universal que cubre el grupo
de peso 1.
ADVERTENCIA La fig. 78 es sólo
indicativa para el montaje. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
76F1B0114C
77F1B0115C
78F1B0116C
104
SEGURIDAD

NOTA Cuando se usa una sillita ISOFIX
Universal, se pueden utilizar solo sillitas
homologadas ECE R44 "ISOFIX
Universal” (R44/03 o actualizaciones
siguientes) fig. 79 ).
79F1B0117C
105

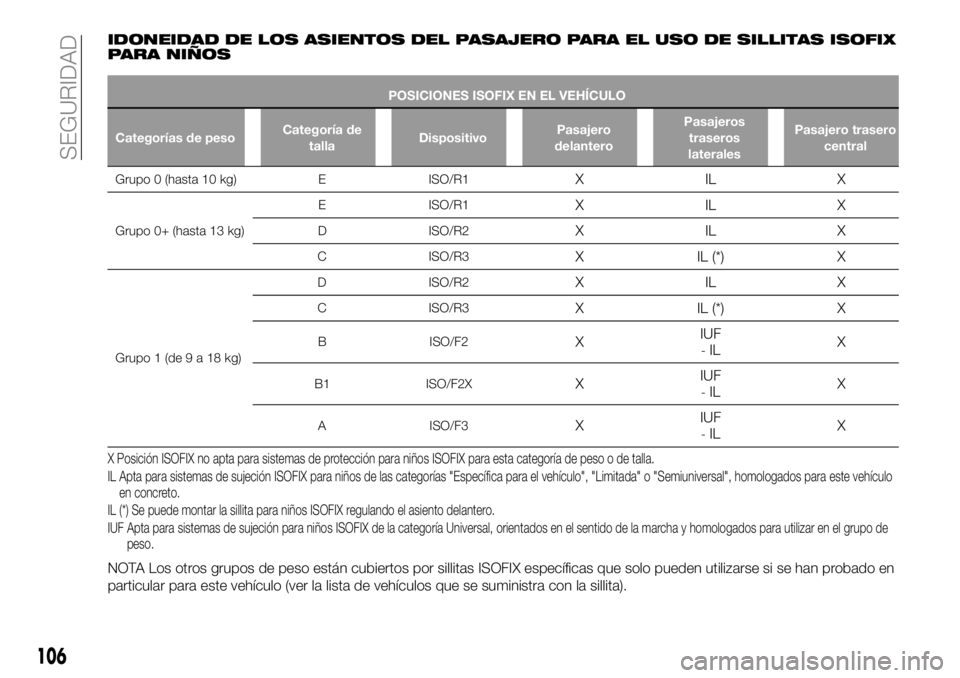

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS ISOFIX
PARA NIÑOS
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de pesoCategoría de
tallaDispositivoPasajero
delanteroPasajeros
traseros
lateralesPasajero trasero
central
Grupo 0 (hasta 10 kg) E ISO/R1XILX
Grupo 0+ (hasta 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupo 1 (de9a18kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
AISO/F3XIUF-ILX
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados paraeste vehículo
en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
IUF Apta para sistemas de sujeción para niños ISOFIX de la categoría Universal, orientados en el sentido de la marcha y homologados para utilizar en el grupo de
peso.
NOTA Los otros grupos de peso están cubiertos por sillitas ISOFIX específicas que solo pueden utilizarse si se han probado en
particular para este vehículo (ver la lista de vehículos que se suministra con la sillita).
106
SEGURIDAD

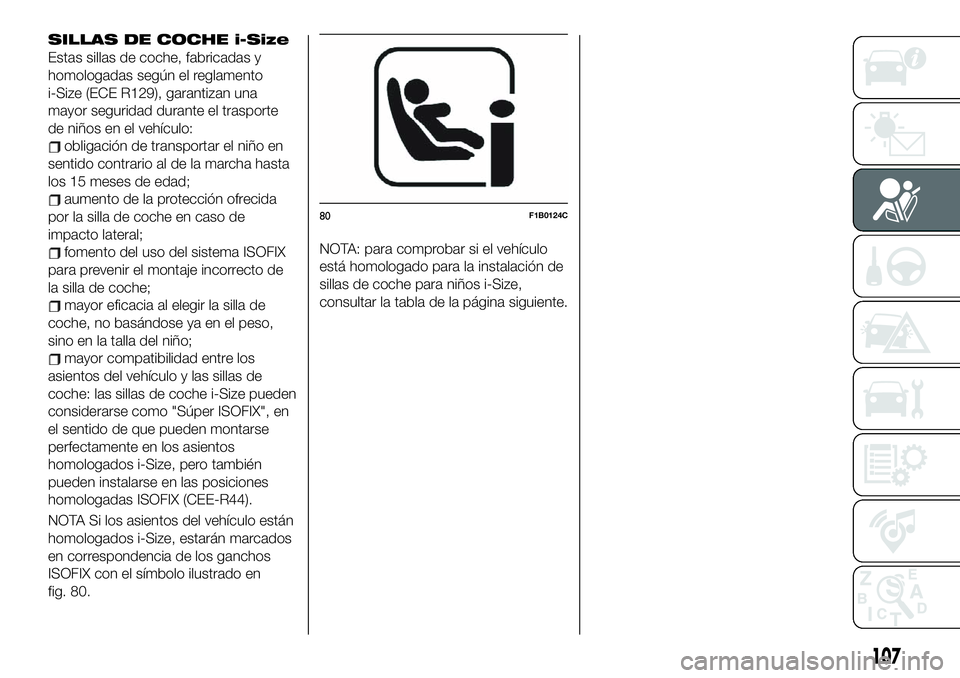

SILLAS DE COCHE i-Size
Estas sillas de coche, fabricadas y
homologadas según el reglamento
i-Size (ECE R129), garantizan una
mayor seguridad durante el trasporte
de niños en el vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida
por la silla de coche en caso de
impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto de
la silla de coche;
mayor eficacia al elegir la silla de
coche, no basándose ya en el peso,
sino en la talla del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillas de
coche: las sillas de coche i-Size pueden
considerarse como "Súper ISOFIX", en
el sentido de que pueden montarse
perfectamente en los asientos
homologados i-Size, pero también
pueden instalarse en las posiciones
homologadas ISOFIX (CEE-R44).
NOTA Si los asientos del vehículo están
homologados i-Size, estarán marcados
en correspondencia de los ganchos
ISOFIX con el símbolo ilustrado en
fig. 80.NOTA: para comprobar si el vehículo
está homologado para la instalación de
sillas de coche para niños i-Size,
consultar la tabla de la página siguiente.
80F1B0124C
107

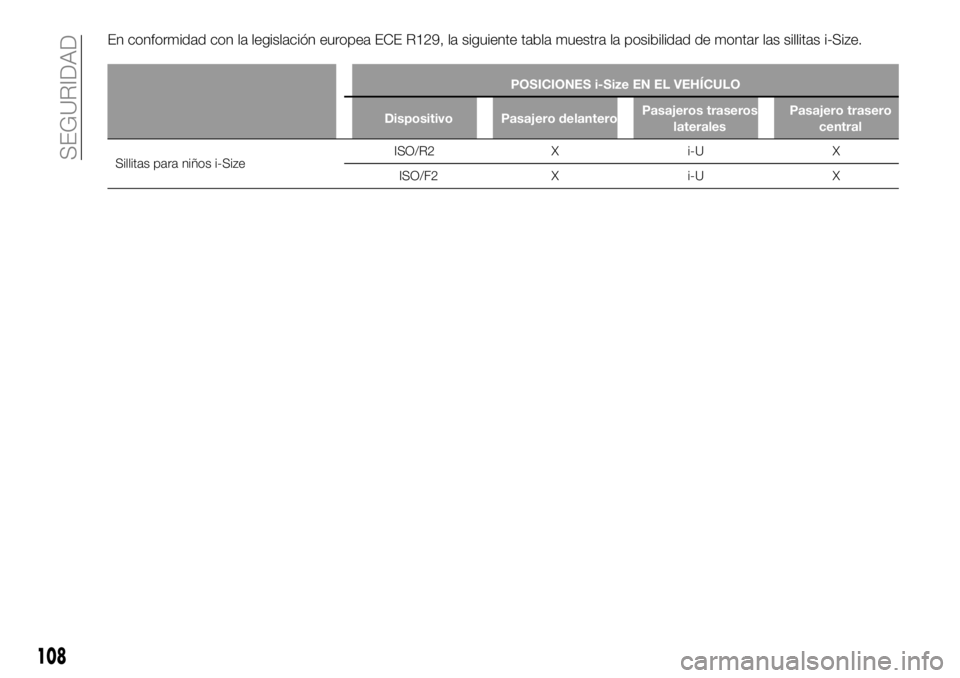

En conformidad con la legislación europea ECE R129, la siguiente tabla muestra la posibilidad de montar las sillitas i-Size.
POSICIONES i-Size EN EL VEHÍCULO
Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Sillitas para niños i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
108
SEGURIDAD

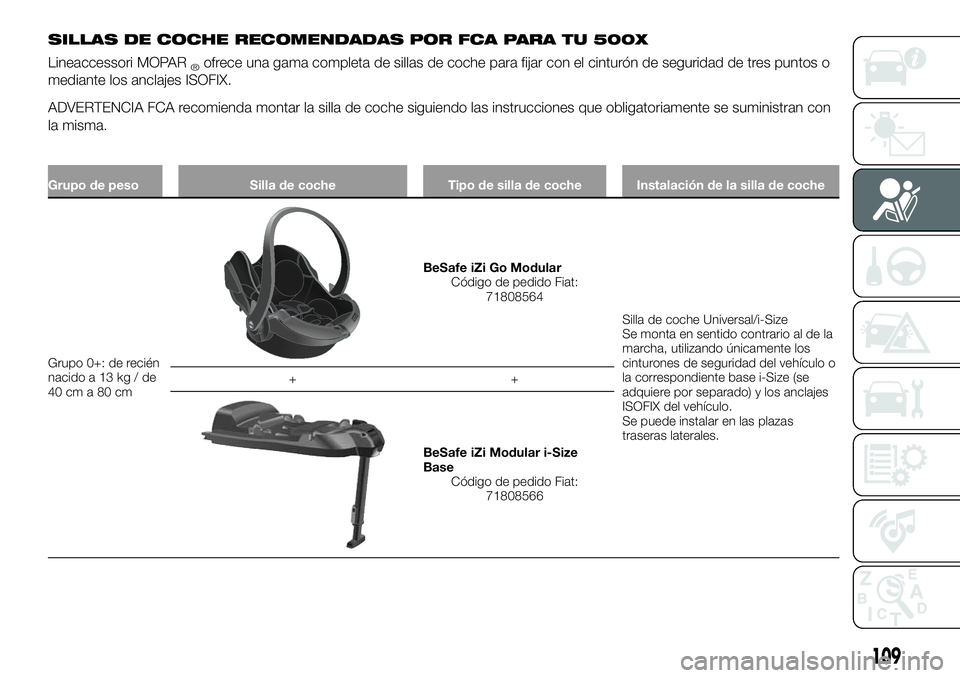

SILLAS DE COCHE RECOMENDADAS POR FCA PARA TU 500X
Lineaccessori MOPAR®ofrece una gama completa de sillas de coche para fijar con el cinturón de seguridad de tres puntos o
mediante los anclajes ISOFIX.
ADVERTENCIA FCA recomienda montar la silla de coche siguiendo las instrucciones que obligatoriamente se suministran con
la misma.
Grupo de peso Silla de coche Tipo de silla de coche Instalación de la silla de coche
Grupo 0+: de recién
nacido a 13 kg / de
40cma80cm
BeSafe iZi Go Modular
Código de pedido Fiat:
71808564
Silla de coche Universal/i-Size
Se monta en sentido contrario al de la
marcha, utilizando únicamente los
cinturones de seguridad del vehículo o
la correspondiente base i-Size (se
adquiere por separado) y los anclajes
ISOFIX del vehículo.
Se puede instalar en las plazas
traseras laterales. ++
BeSafe iZi Modular i-Size
Base
Código de pedido Fiat:
71808566
109

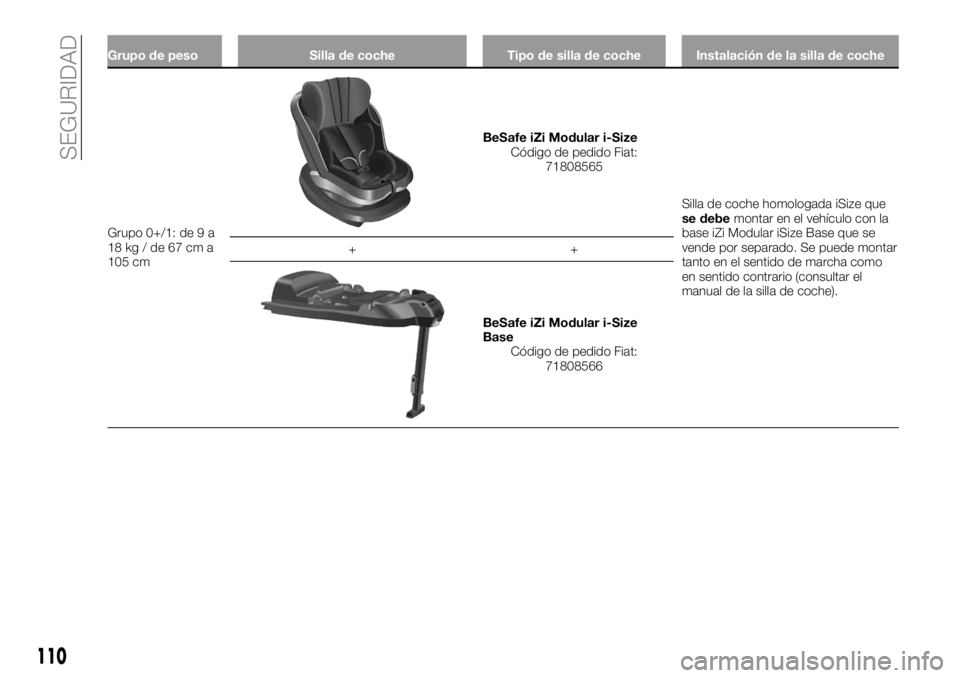

Grupo de peso Silla de coche Tipo de silla de coche Instalación de la silla de coche
Grupo 0+/1: de 9 a
18kg/de67cma
105 cm
BeSafe iZi Modular i-Size
Código de pedido Fiat:
71808565
Silla de coche homologada iSize que
se debemontar en el vehículo con la
base iZi Modular iSize Base que se
vende por separado. Se puede montar
tanto en el sentido de marcha como
en sentido contrario (consultar el
manual de la silla de coche). ++
BeSafe iZi Modular i-Size
Base
Código de pedido Fiat:
71808566
110
