2019 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

Versiones con cambio
automático/cambio automático de
doble embrague: tras la frenada
permanece engranada la última marcha
memorizada; por consiguiente, el
vehículo podría volver a ponerse en
marcha cuando transcurren unos
segundos de la parada automática.
ADVERTENCIA Tanto en las versiones
con cambio manual como en las
versiones con cambio automático,
después de la parada del vehículo, las
pinzas de freno pueden permanecer
bloqueadas durante unos 2 segundos
por motivos de seguridad. Asegurarse
de pisar el pedal del freno en caso de
que el vehículo tuviera que avanzar
ligeramente.
Activación/desactivación
Es posible desconectar (y después
volver a conectar) el Full Brake Control
actuando en el sistemaUconnect™
(ver lo descrito en el suplemento
correspondiente).
También es posible desconectar el
sistema con el dispositivo de arranque
en posición MAR.Mediante el sistemaUconnect™se
puede configurar el Full Brake Control
en tres niveles de activación:
Sistema conectado: el sistema (si
está activo), además de las
advertencias visuales y acústicas,
proporciona la frenada limitada, la
frenada automática y la asistencia
adicional en fase de frenado, en caso
de que la acción en el freno por parte
del conductor no sea suficiente ante un
potencial accidente frontal.
Sistema parcialmente conectado:el
sistema (si está activo) no proporciona
la frenada limitada, pero sí garantiza la
frenada automática o la asistencia
adicional en fase de frenado, en caso
de que el conductor no frene o que su
acción en los frenos no sea suficiente
ante un potencial accidente frontal. Las
advertencias visuales y acústicas, en
cambio, no están habilitadas y, por lo
tanto, no se proporcionarán.
Sistema desconectado: el sistema
no proporciona ni las advertencias
visuales y acústicas, ni la frenada
limitada, la frenada automática y la
asistencia adicional en fase de frenado.
El sistema, por tanto, no proporcionará
ninguna indicación de un posible
accidente.Activación/desactivación
Si se ha conectado correctamente a
través del sistemaUconnect™, el Full
Brake Control está activo siempre que
el motor arranca.
Tras desactivarlo, el sistema ya no
avisará al conductor de un posible
accidente con el vehículo que va
delante, sea cual sea la configuración
seleccionada mediante el sistema
Uconnect™.
El estado de desactivación del sistema
no se mantiene en la memoria al
apagar el motor: si el sistema está
desactivado cuando se apaga el motor,
volverá a activarse en el siguiente
arranque.
La función no está activa con velocidad
inferior a 5 km/h.
Así pues, el sistema está activo sólo si:
se ha conectado correctamente
mediante el sistemaUconnect™;
el dispositivo de arranque está en
posición MAR;
la velocidad del vehículo es superior
a 5 km/h.
87

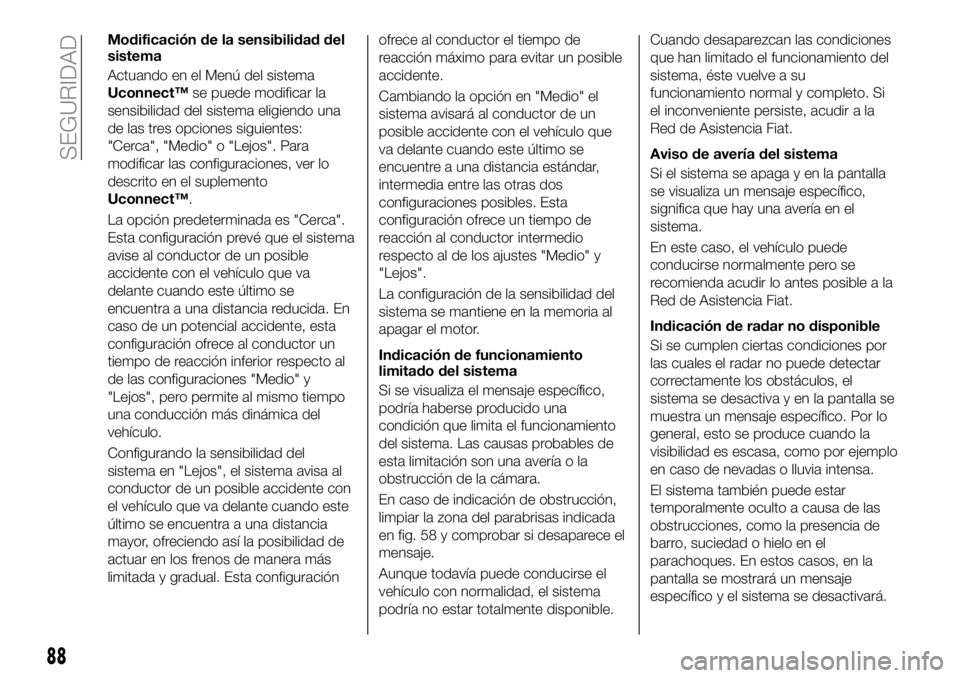

Modificación de la sensibilidad del
sistema
Actuando en el Menú del sistema
Uconnect™se puede modificar la
sensibilidad del sistema eligiendo una
de las tres opciones siguientes:
"Cerca", "Medio" o "Lejos". Para
modificar las configuraciones, ver lo
descrito en el suplemento
Uconnect™.
La opción predeterminada es "Cerca".
Esta configuración prevé que el sistema
avise al conductor de un posible
accidente con el vehículo que va
delante cuando este último se
encuentra a una distancia reducida. En
caso de un potencial accidente, esta
configuración ofrece al conductor un
tiempo de reacción inferior respecto al
de las configuraciones "Medio" y
"Lejos", pero permite al mismo tiempo
una conducción más dinámica del
vehículo.
Configurando la sensibilidad del
sistema en "Lejos", el sistema avisa al
conductor de un posible accidente con
el vehículo que va delante cuando este
último se encuentra a una distancia
mayor, ofreciendo así la posibilidad de
actuar en los frenos de manera más
limitada y gradual. Esta configuraciónofrece al conductor el tiempo de
reacción máximo para evitar un posible
accidente.
Cambiando la opción en "Medio" el
sistema avisará al conductor de un
posible accidente con el vehículo que
va delante cuando este último se
encuentre a una distancia estándar,
intermedia entre las otras dos
configuraciones posibles. Esta
configuración ofrece un tiempo de
reacción al conductor intermedio
respecto al de los ajustes "Medio" y
"Lejos".
La configuración de la sensibilidad del
sistema se mantiene en la memoria al
apagar el motor.
Indicación de funcionamiento
limitado del sistema
Si se visualiza el mensaje específico,
podría haberse producido una
condición que limita el funcionamiento
del sistema. Las causas probables de
esta limitación son una avería o la
obstrucción de la cámara.
En caso de indicación de obstrucción,
limpiar la zona del parabrisas indicada
en fig. 58 y comprobar si desaparece el
mensaje.
Aunque todavía puede conducirse el
vehículo con normalidad, el sistema
podría no estar totalmente disponible.Cuando desaparezcan las condiciones
que han limitado el funcionamiento del
sistema, éste vuelve a su
funcionamiento normal y completo. Si
el inconveniente persiste, acudir a la
Red de Asistencia Fiat.
Aviso de avería del sistema
Si el sistema se apaga y en la pantalla
se visualiza un mensaje específico,
significa que hay una avería en el
sistema.
En este caso, el vehículo puede
conducirse normalmente pero se
recomienda acudir lo antes posible a la
Red de Asistencia Fiat.
Indicación de radar no disponible
Si se cumplen ciertas condiciones por
las cuales el radar no puede detectar
correctamente los obstáculos, el
sistema se desactiva y en la pantalla se
muestra un mensaje específico. Por lo
general, esto se produce cuando la
visibilidad es escasa, como por ejemplo
en caso de nevadas o lluvia intensa.
El sistema también puede estar
temporalmente oculto a causa de las
obstrucciones, como la presencia de
barro, suciedad o hielo en el
parachoques. En estos casos, en la
pantalla se mostrará un mensaje
específico y el sistema se desactivará.
88
SEGURIDAD

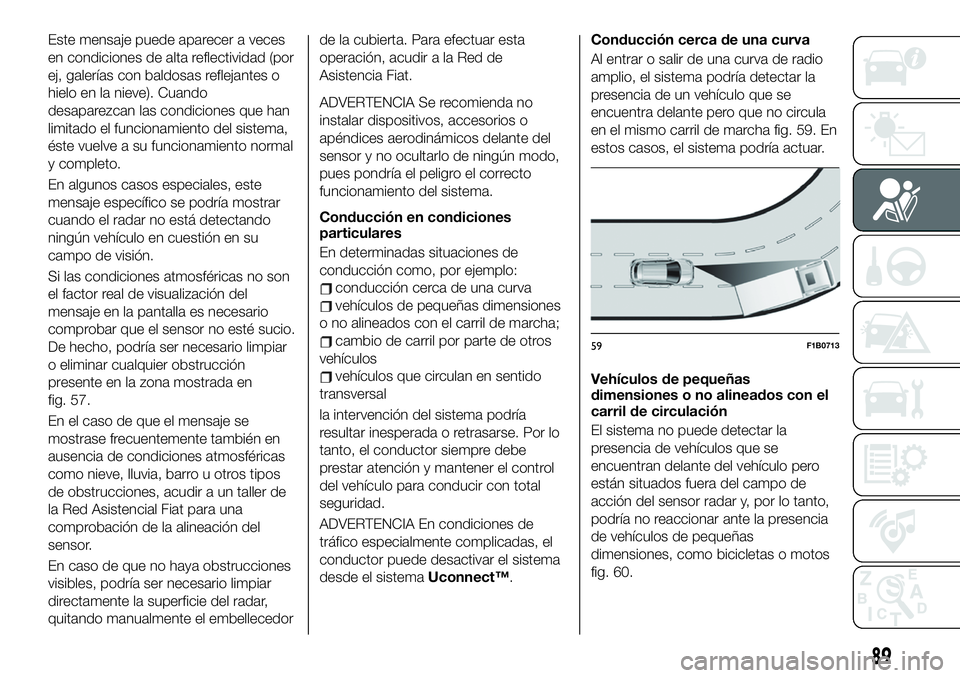

Este mensaje puede aparecer a veces
en condiciones de alta reflectividad (por
ej, galerías con baldosas reflejantes o
hielo en la nieve). Cuando
desaparezcan las condiciones que han
limitado el funcionamiento del sistema,
éste vuelve a su funcionamiento normal
y completo.
En algunos casos especiales, este
mensaje específico se podría mostrar
cuando el radar no está detectando
ningún vehículo en cuestión en su
campo de visión.
Si las condiciones atmosféricas no son
el factor real de visualización del
mensaje en la pantalla es necesario
comprobar que el sensor no esté sucio.
De hecho, podría ser necesario limpiar
o eliminar cualquier obstrucción
presente en la zona mostrada en
fig. 57.
En el caso de que el mensaje se
mostrase frecuentemente también en
ausencia de condiciones atmosféricas
como nieve, lluvia, barro u otros tipos
de obstrucciones, acudir a un taller de
la Red Asistencial Fiat para una
comprobación de la alineación del
sensor.
En caso de que no haya obstrucciones
visibles, podría ser necesario limpiar
directamente la superficie del radar,
quitando manualmente el embellecedorde la cubierta. Para efectuar esta
operación, acudir a la Red de
Asistencia Fiat.
ADVERTENCIA Se recomienda no
instalar dispositivos, accesorios o
apéndices aerodinámicos delante del
sensor y no ocultarlo de ningún modo,
pues pondría el peligro el correcto
funcionamiento del sistema.
Conducción en condiciones
particulares
En determinadas situaciones de
conducción como, por ejemplo:
conducción cerca de una curva
vehículos de pequeñas dimensiones
o no alineados con el carril de marcha;
cambio de carril por parte de otros
vehículos
vehículos que circulan en sentido
transversal
la intervención del sistema podría
resultar inesperada o retrasarse. Por lo
tanto, el conductor siempre debe
prestar atención y mantener el control
del vehículo para conducir con total
seguridad.
ADVERTENCIA En condiciones de
tráfico especialmente complicadas, el
conductor puede desactivar el sistema
desde el sistemaUconnect™.Conducción cerca de una curva
Al entrar o salir de una curva de radio
amplio, el sistema podría detectar la
presencia de un vehículo que se
encuentra delante pero que no circula
en el mismo carril de marcha fig. 59. En
estos casos, el sistema podría actuar.
Vehículos de pequeñas
dimensiones o no alineados con el
carril de circulación
El sistema no puede detectar la
presencia de vehículos que se
encuentran delante del vehículo pero
están situados fuera del campo de
acción del sensor radar y, por lo tanto,
podría no reaccionar ante la presencia
de vehículos de pequeñas
dimensiones, como bicicletas o motos
fig. 60.
59F1B0713
89

Cambio de carril por parte de otros
vehículos
Los vehículos que cambian
improvisadamente de carril,
colocándose en el carril de marcha de
nuestro vehículo y en el radio de acción
del sensor radar, podrían hacer que el
sistema intervenga fig. 61.Vehículos que circulan en sentido
transversal
El sistema podría reaccionar
temporalmente ante un vehículo que
atravesara el radio de acción del sensor
radar, circulando en sentido transversal
fig. 62.
Advertencias
El sistema no ha sido diseñado para
evitar colisiones y no es capaz de
anticipar posibles condiciones de un
accidente inminente. El hecho de no
tomar en cuenta esta advertencia
podría ocasionar lesiones graves o
mortales.
El sistema podría activarse,
valorando la trayectoria seguida por el
vehículo, en caso de presencia de
objetos metálicos reflectantes
diferentes de otros vehículos, como por
ejemplo guardarraíles, carteles de
señalización, barras de entrada de
aparcamientos, peajes, pasos a nivel,
verjas, raíles, objetos cerca de obras o
situados más altos que el vehículo (por
ejemplo, un paso elevado). Del mismo
modo, el sistema podría actuar en el
interior de un aparcamiento multiplanta
o de túneles, o bien debido a reflejos
del firme. Estas posibles activaciones
se deben a la lógica de funcionamiento
normal del sistema y no deben
interpretarse como anomalías.
El sistema ha sido diseñado
únicamente para su uso en carretera.
En caso de conducción por carreteras
sin asfaltar, el sistema debe ser
desactivado para evitar indicaciones
inútiles. La desactivación automática se
indica mediante el encendido del
testigo/icono correspondiente en el
cuadro de instrumentos (ver lo descrito
en el apartado "Testigos y mensajes" en
el capítulo "Conocimiento del cuadro de
instrumentos").
60F1B0714
61F1B0715
62F1B0708
90
SEGURIDAD

SISTEMA TPMS (Tyre
Pressure Monitoring
System)
62) 63) 64) 65) 66) 67)
Descripción
El vehículo puede disponer de un
sistema de control de la presión de los
neumáticos denominado iTPMS
(Indirect Tyre Pressure Monitoring
System) que, mediante los sensores de
velocidad de la rueda, puede controlar
el estado de inflado de los neumáticos.
Presión correcta de los neumáticos
Si no se detecta ningún neumático
desinflado, en la pantalla aparece la
silueta del vehículo.
Presión insuficiente de los
neumáticos
Si se desinflan uno o más neumáticos,
el sistema avisa al conductor con el
encendido del testigo
en el cuadro
de instrumentos, la visualización de un
mensaje y una señal acústica.
Dicho aviso se muestra también ante
un apagado y nuevo arranque del
motor hasta que se realiza el
procedimiento de RESET.Procedimiento de reset
El sistema iTPMS necesita una primera
fase inicial de "autoaprendizaje" (cuya
duración depende del estilo de
conducción y de las condiciones de la
carretera: la condición óptima es la
conducción en carretera recta a
80 km/h durante al menos 20 minutos),
que comienza realizando manualmente
el procedimiento de RESET.
El procedimiento de RESET debe
realizarse:
cada vez que se modifique la presión
de los neumáticos;
cuando sólo se sustituye un
neumático;
cuando se rotan/invierten los
neumáticos;
cuando se monta la rueda de galleta.
Antes de realizar el RESET, inflar los
neumáticos a los valores nominales de
presión indicados en la tabla de las
presiones de inflado (ver lo indicado en
el apartado "Ruedas" en el capítulo
"Datos técnicos").
Si no se realiza el Reset, en todos los
casos anteriormente indicados, el
testigo
puede dar falsas
indicaciones en uno o varios
neumáticos.Para realizar el RESET, con el vehículo
parado y el dispositivo de arranque en
posición MAR, actuar en el menú
principal procediendo del siguiente
modo:
situarse en la opción "Info vehículo" y
luego en "Reset tire pressure";
presionar el botón "OK" durante más
de 2 segundos;
la pantalla mostrará (mediante una
barra gráfica) el avance del
procedimiento hasta finalizar el RESET.
Una vez realizado el procedimiento
RESET, en la pantalla se mostrará el
mensaje "Reset guardado", que indica
que el autoaprendizaje se ha iniciado y
se emite una señal acústica. En caso
de que el autoaprendizaje del sistema
iTPMS no se realice correctamente, no
se emite ninguna señal acústica.
Condiciones de funcionamiento
El sistema está activo para velocidades
superiores a los 15 km/h.
En algunas situaciones, como en caso
de conducción deportiva o en
condiciones particulares del firme de la
carretera (hielo, nieve, tierra, etc.), el
aviso de varios neumáticos desinflados
al mismo tiempo puede retrasarse o ser
parcial.
En determinadas condiciones (por
ejemplo, vehículo cargado de forma
asimétrica sobre un lado, arrastre de un
91

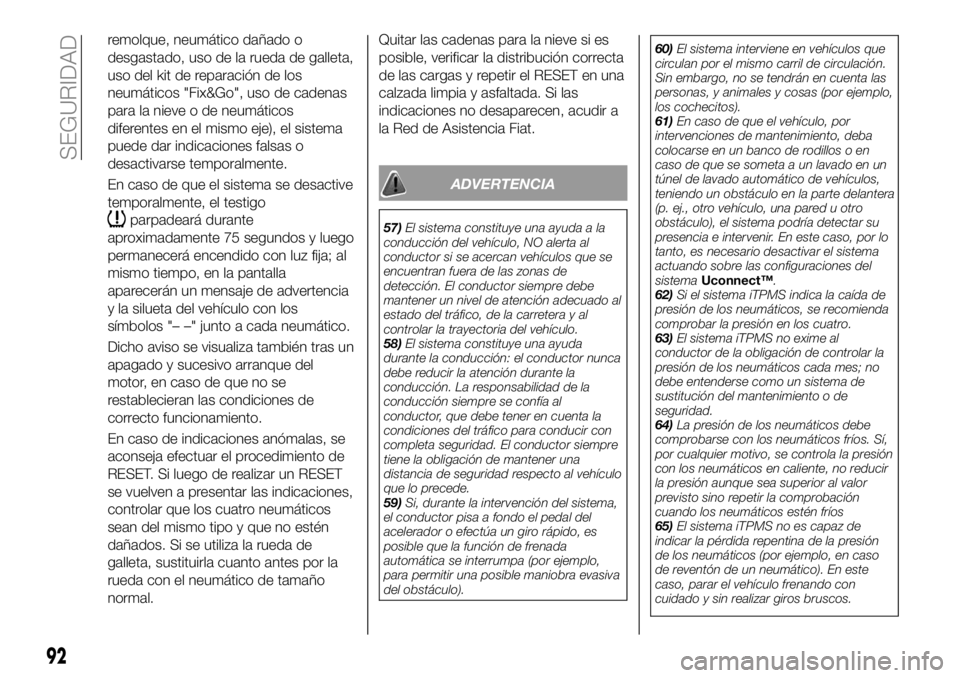

remolque, neumático dañado o
desgastado, uso de la rueda de galleta,
uso del kit de reparación de los
neumáticos "Fix&Go", uso de cadenas
para la nieve o de neumáticos
diferentes en el mismo eje), el sistema
puede dar indicaciones falsas o
desactivarse temporalmente.
En caso de que el sistema se desactive
temporalmente, el testigo
parpadeará durante
aproximadamente 75 segundos y luego
permanecerá encendido con luz fija; al
mismo tiempo, en la pantalla
aparecerán un mensaje de advertencia
y la silueta del vehículo con los
símbolos "– –" junto a cada neumático.
Dicho aviso se visualiza también tras un
apagado y sucesivo arranque del
motor, en caso de que no se
restablecieran las condiciones de
correcto funcionamiento.
En caso de indicaciones anómalas, se
aconseja efectuar el procedimiento de
RESET. Si luego de realizar un RESET
se vuelven a presentar las indicaciones,
controlar que los cuatro neumáticos
sean del mismo tipo y que no estén
dañados. Si se utiliza la rueda de
galleta, sustituirla cuanto antes por la
rueda con el neumático de tamaño
normal.Quitar las cadenas para la nieve si es
posible, verificar la distribución correcta
de las cargas y repetir el RESET en una
calzada limpia y asfaltada. Si las
indicaciones no desaparecen, acudir a
la Red de Asistencia Fiat.
ADVERTENCIA
57)El sistema constituye una ayuda a la
conducción del vehículo, NO alerta al
conductor si se acercan vehículos que se
encuentran fuera de las zonas de
detección. El conductor siempre debe
mantener un nivel de atención adecuado al
estado del tráfico, de la carretera y al
controlar la trayectoria del vehículo.
58)El sistema constituye una ayuda
durante la conducción: el conductor nunca
debe reducir la atención durante la
conducción. La responsabilidad de la
conducción siempre se confía al
conductor, que debe tener en cuenta la
condiciones del tráfico para conducir con
completa seguridad. El conductor siempre
tiene la obligación de mantener una
distancia de seguridad respecto al vehículo
que lo precede.
59)Si, durante la intervención del sistema,
el conductor pisa a fondo el pedal del
acelerador o efectúa un giro rápido, es
posible que la función de frenada
automática se interrumpa (por ejemplo,
para permitir una posible maniobra evasiva
del obstáculo).60)El sistema interviene en vehículos que
circulan por el mismo carril de circulación.
Sin embargo, no se tendrán en cuenta las
personas, y animales y cosas (por ejemplo,
los cochecitos).
61)En caso de que el vehículo, por
intervenciones de mantenimiento, deba
colocarse en un banco de rodillos o en
caso de que se someta a un lavado en un
túnel de lavado automático de vehículos,
teniendo un obstáculo en la parte delantera
(p. ej., otro vehículo, una pared u otro
obstáculo), el sistema podría detectar su
presencia e intervenir. En este caso, por lo
tanto, es necesario desactivar el sistema
actuando sobre las configuraciones del
sistemaUconnect™.
62)Si el sistema iTPMS indica la caída de
presión de los neumáticos, se recomienda
comprobar la presión en los cuatro.
63)El sistema iTPMS no exime al
conductor de la obligación de controlar la
presión de los neumáticos cada mes; no
debe entenderse como un sistema de
sustitución del mantenimiento o de
seguridad.
64)La presión de los neumáticos debe
comprobarse con los neumáticos fríos. Sí,
por cualquier motivo, se controla la presión
con los neumáticos en caliente, no reducir
la presión aunque sea superior al valor
previsto sino repetir la comprobación
cuando los neumáticos estén fríos
65)El sistema iTPMS no es capaz de
indicar la pérdida repentina de la presión
de los neumáticos (por ejemplo, en caso
de reventón de un neumático). En este
caso, parar el vehículo frenando con
cuidado y sin realizar giros bruscos.
92
SEGURIDAD

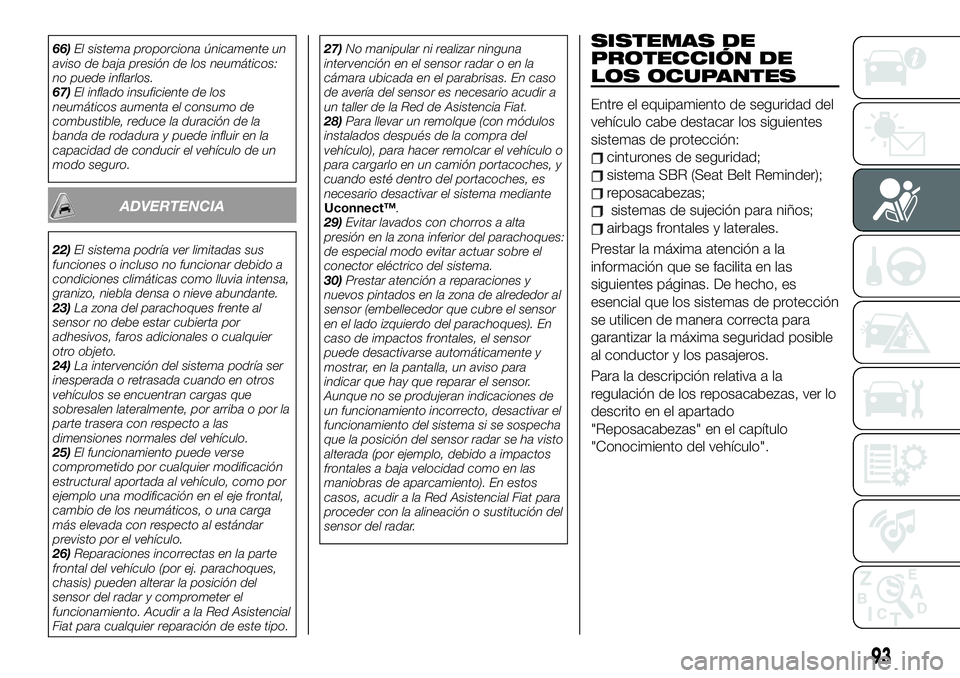

66)El sistema proporciona únicamente un
aviso de baja presión de los neumáticos:
no puede inflarlos.
67)El inflado insuficiente de los
neumáticos aumenta el consumo de
combustible, reduce la duración de la
banda de rodadura y puede influir en la
capacidad de conducir el vehículo de un
modo seguro.
ADVERTENCIA
22)El sistema podría ver limitadas sus
funciones o incluso no funcionar debido a
condiciones climáticas como lluvia intensa,
granizo, niebla densa o nieve abundante.
23)La zona del parachoques frente al
sensor no debe estar cubierta por
adhesivos, faros adicionales o cualquier
otro objeto.
24)La intervención del sistema podría ser
inesperada o retrasada cuando en otros
vehículos se encuentran cargas que
sobresalen lateralmente, por arriba o por la
parte trasera con respecto a las
dimensiones normales del vehículo.
25)El funcionamiento puede verse
comprometido por cualquier modificación
estructural aportada al vehículo, como por
ejemplo una modificación en el eje frontal,
cambio de los neumáticos, o una carga
más elevada con respecto al estándar
previsto por el vehículo.
26)Reparaciones incorrectas en la parte
frontal del vehículo (por ej. parachoques,
chasis) pueden alterar la posición del
sensor del radar y comprometer el
funcionamiento. Acudir a la Red Asistencial
Fiat para cualquier reparación de este tipo.27)No manipular ni realizar ninguna
intervención en el sensor radar o en la
cámara ubicada en el parabrisas. En caso
de avería del sensor es necesario acudir a
un taller de la Red de Asistencia Fiat.
28)Para llevar un remolque (con módulos
instalados después de la compra del
vehículo), para hacer remolcar el vehículo o
para cargarlo en un camión portacoches, y
cuando esté dentro del portacoches, es
necesario desactivar el sistema mediante
Uconnect™.
29)Evitar lavados con chorros a alta
presión en la zona inferior del parachoques:
de especial modo evitar actuar sobre el
conector eléctrico del sistema.
30)Prestar atención a reparaciones y
nuevos pintados en la zona de alrededor al
sensor (embellecedor que cubre el sensor
en el lado izquierdo del parachoques). En
caso de impactos frontales, el sensor
puede desactivarse automáticamente y
mostrar, en la pantalla, un aviso para
indicar que hay que reparar el sensor.
Aunque no se produjeran indicaciones de
un funcionamiento incorrecto, desactivar el
funcionamiento del sistema si se sospecha
que la posición del sensor radar se ha visto
alterada (por ejemplo, debido a impactos
frontales a baja velocidad como en las
maniobras de aparcamiento). En estos
casos, acudir a la Red Asistencial Fiat para
proceder con la alineación o sustitución del
sensor del radar.
SISTEMAS DE
PROTECCIÓN DE
LOS OCUPANTES
Entre el equipamiento de seguridad del
vehículo cabe destacar los siguientes
sistemas de protección:
cinturones de seguridad;
sistema SBR (Seat Belt Reminder);
reposacabezas;
sistemas de sujeción para niños;
airbags frontales y laterales.
Prestar la máxima atención a la
información que se facilita en las
siguientes páginas. De hecho, es
esencial que los sistemas de protección
se utilicen de manera correcta para
garantizar la máxima seguridad posible
al conductor y los pasajeros.
Para la descripción relativa a la
regulación de los reposacabezas, ver lo
descrito en el apartado
"Reposacabezas" en el capítulo
"Conocimiento del vehículo".
93

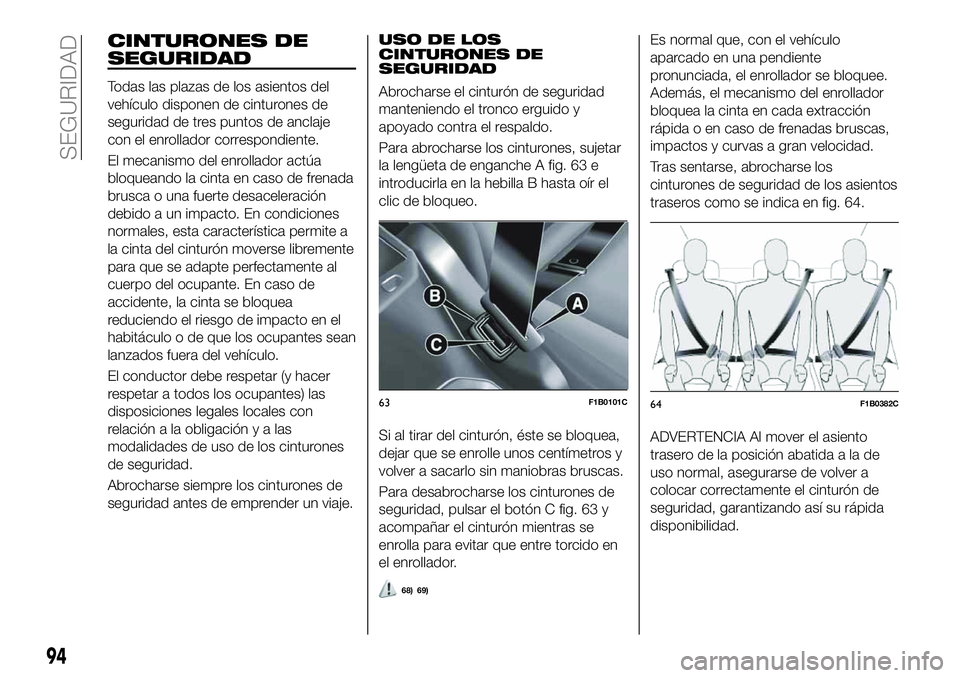

CINTURONES DE
SEGURIDAD
Todas las plazas de los asientos del
vehículo disponen de cinturones de
seguridad de tres puntos de anclaje
con el enrollador correspondiente.
El mecanismo del enrollador actúa
bloqueando la cinta en caso de frenada
brusca o una fuerte desaceleración
debido a un impacto. En condiciones
normales, esta característica permite a
la cinta del cinturón moverse libremente
para que se adapte perfectamente al
cuerpo del ocupante. En caso de
accidente, la cinta se bloquea
reduciendo el riesgo de impacto en el
habitáculo o de que los ocupantes sean
lanzados fuera del vehículo.
El conductor debe respetar (y hacer
respetar a todos los ocupantes) las
disposiciones legales locales con
relación a la obligaciónyalas
modalidades de uso de los cinturones
de seguridad.
Abrocharse siempre los cinturones de
seguridad antes de emprender un viaje.
USO DE LOS
CINTURONES DE
SEGURIDAD
Abrocharse el cinturón de seguridad
manteniendo el tronco erguido y
apoyado contra el respaldo.
Para abrocharse los cinturones, sujetar
la lengüeta de enganche A fig. 63 e
introducirla en la hebilla B hasta oír el
clic de bloqueo.
Si al tirar del cinturón, éste se bloquea,
dejar que se enrolle unos centímetros y
volver a sacarlo sin maniobras bruscas.
Para desabrocharse los cinturones de
seguridad, pulsar el botón C fig. 63 y
acompañar el cinturón mientras se
enrolla para evitar que entre torcido en
el enrollador.
68) 69)
Es normal que, con el vehículo
aparcado en una pendiente
pronunciada, el enrollador se bloquee.
Además, el mecanismo del enrollador
bloquea la cinta en cada extracción
rápida o en caso de frenadas bruscas,
impactos y curvas a gran velocidad.
Tras sentarse, abrocharse los
cinturones de seguridad de los asientos
traseros como se indica en fig. 64.
ADVERTENCIA Al mover el asiento
trasero de la posición abatida a la de
uso normal, asegurarse de volver a
colocar correctamente el cinturón de
seguridad, garantizando así su rápida
disponibilidad.
63F1B0101C64F1B0382C
94
SEGURIDAD
