2019 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

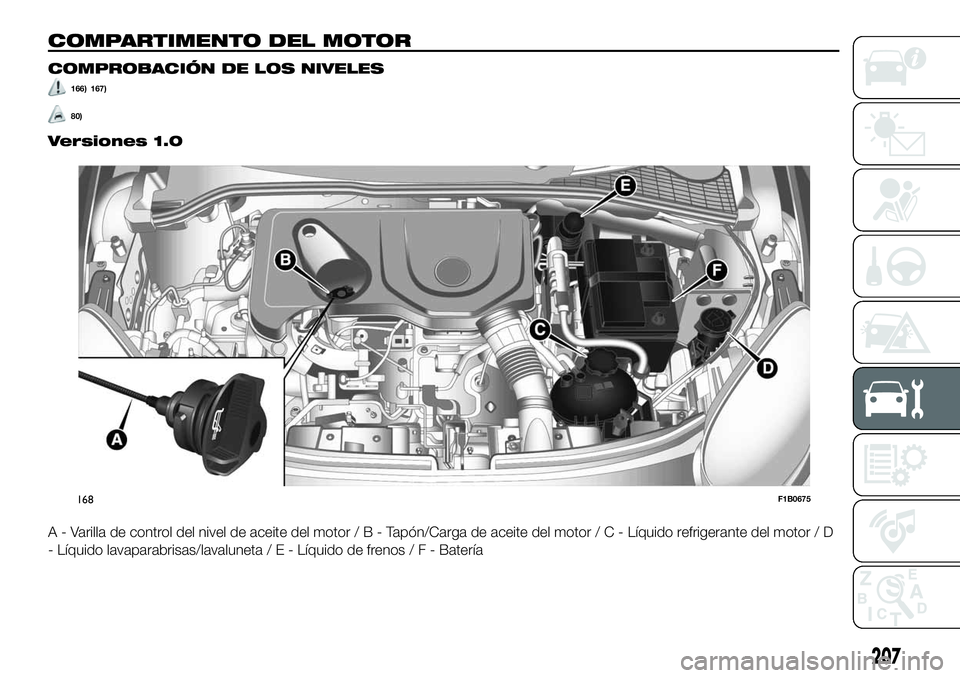

COMPARTIMENTO DEL MOTOR
COMPROBACIÓN DE LOS NIVELES
166) 167)
80)
Versiones 1.0
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor/C-Líquido refrigerante del motor / D
- Líquido lavaparabrisas/lavaluneta/E-Líquido de frenos/F-Batería
168F1B0675
207

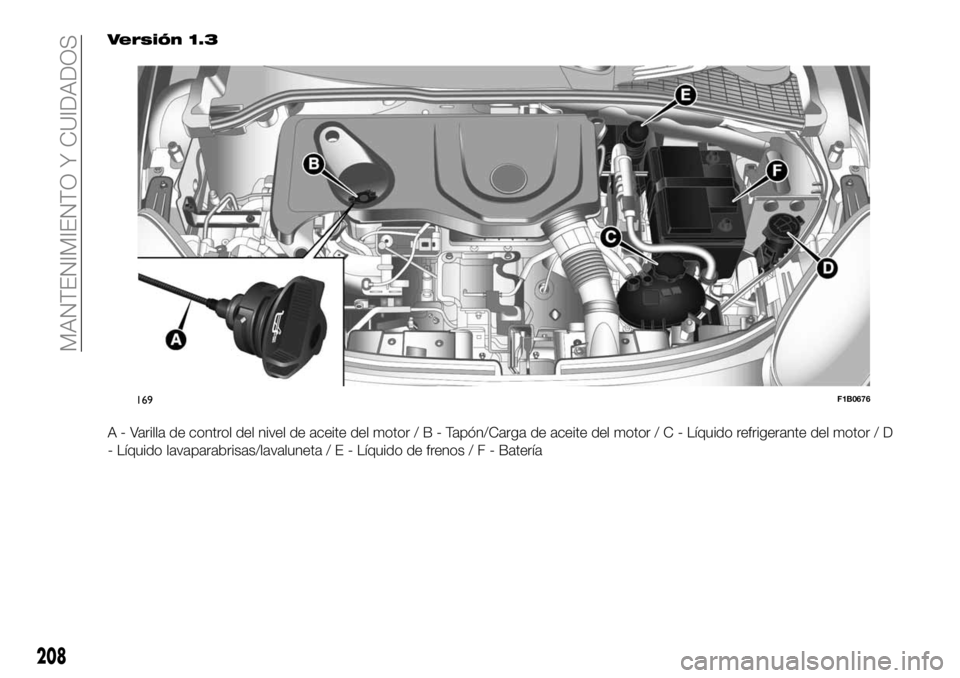

Versión 1.3
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor / C - Líquido refrigerante del motor / D
- Líquido lavaparabrisas/lavaluneta/E-Líquido de frenos/F-Batería
169F1B0676
208
MANTENIMIENTO Y CUIDADOS

Versiones 1.4 Turbo MultiAir
(donde esté presente)
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor/C-Líquido refrigerante del motor / D
- Líquido lavaparabrisas/lavaluneta/E-Líquido de frenos/F-Batería
170F1B0171C
209

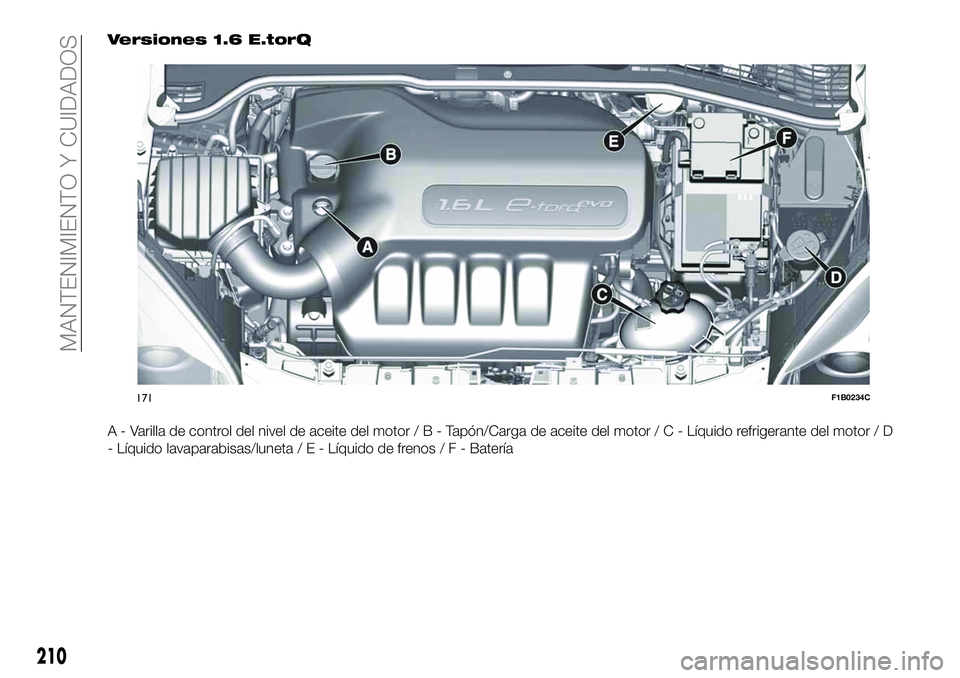

Versiones 1.6 E.torQ
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor / C - Líquido refrigerante del motor / D
- Líquido lavaparabisas/luneta/E-Líquido de frenos/F-Batería
171F1B0234C
210
MANTENIMIENTO Y CUIDADOS

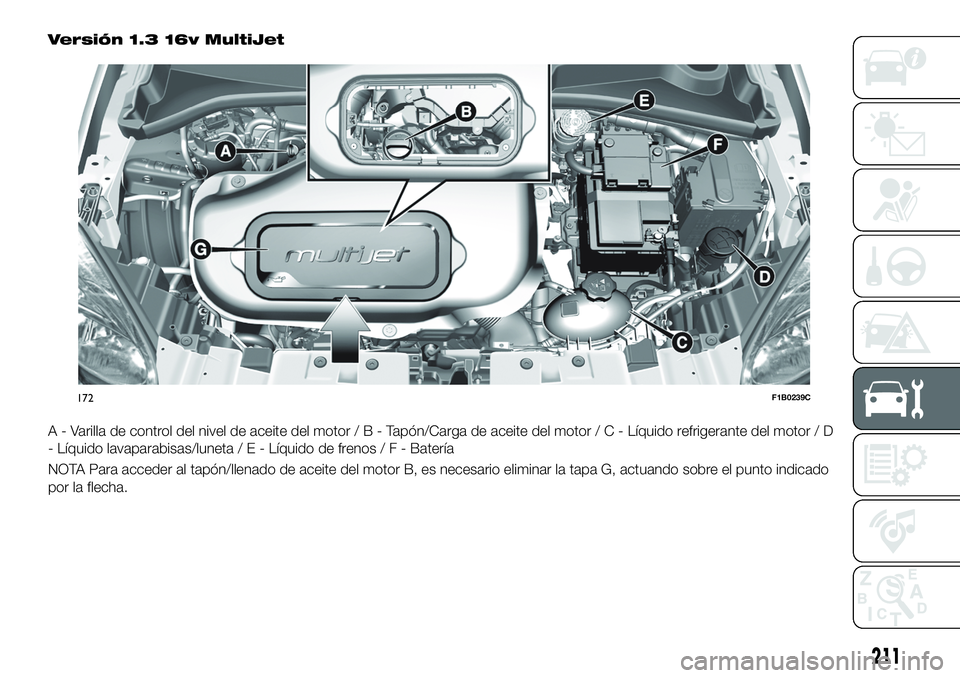

Versión 1.3 16v MultiJet
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor/C-Líquido refrigerante del motor / D
- Líquido lavaparabisas/luneta/E-Líquido de frenos/F-Batería
NOTA Para acceder al tapón/llenado de aceite del motor B, es necesario eliminar la tapa G, actuando sobre el punto indicado
por la flecha.
172F1B0239C
211

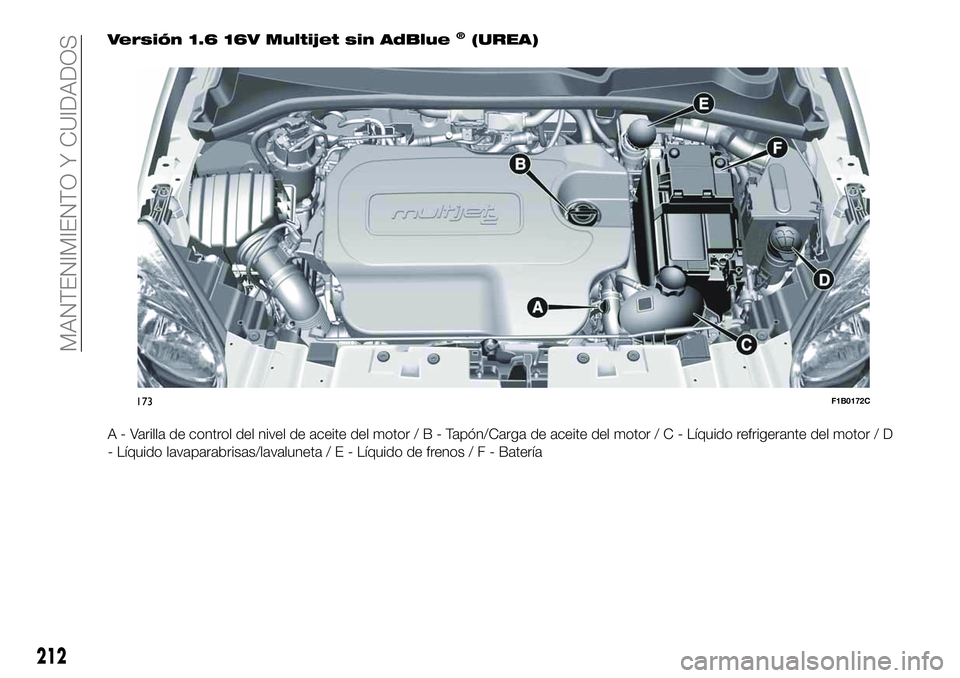

Versión 1.6 16V Multijet sin AdBlue®(UREA)
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor / C - Líquido refrigerante del motor / D
- Líquido lavaparabrisas/lavaluneta/E-Líquido de frenos/F-Batería
173F1B0172C
212
MANTENIMIENTO Y CUIDADOS

Versión 1.6 16V Multijet con AdBlue®(UREA)
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor/C-Líquido refrigerante del motor / D
- Líquido lavaparabrisas/lavaluneta/E-Líquido de frenos/F-Batería
174F1B0637
213

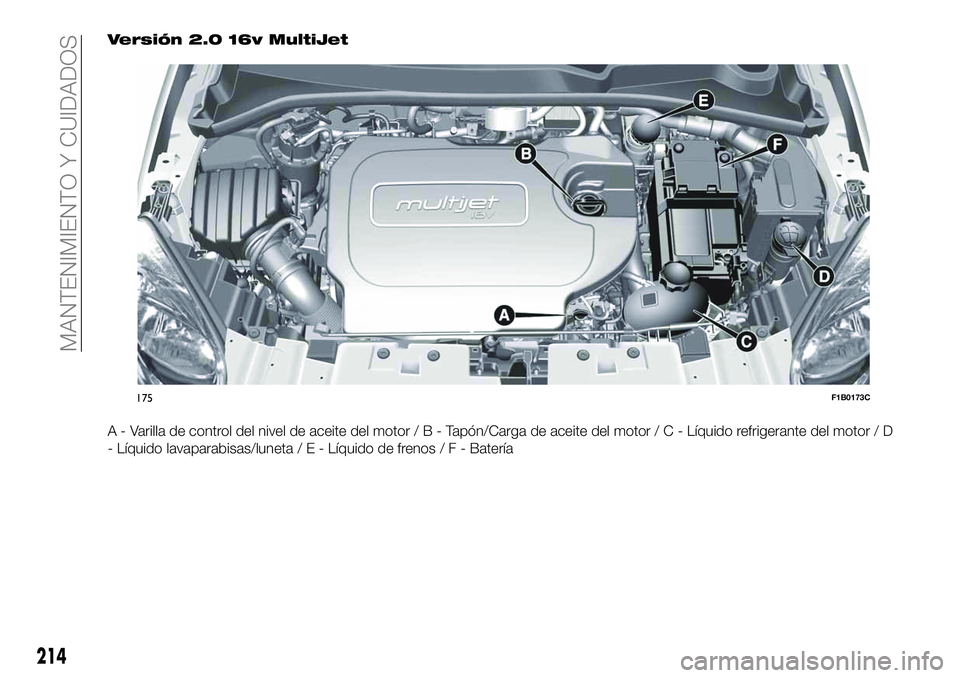

Versión 2.0 16v MultiJet
A - Varilla de control del nivel de aceite del motor/B-Tapón/Carga de aceite del motor / C - Líquido refrigerante del motor / D
- Líquido lavaparabisas/luneta/E-Líquido de frenos/F-Batería
175F1B0173C
214
MANTENIMIENTO Y CUIDADOS
