2019 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

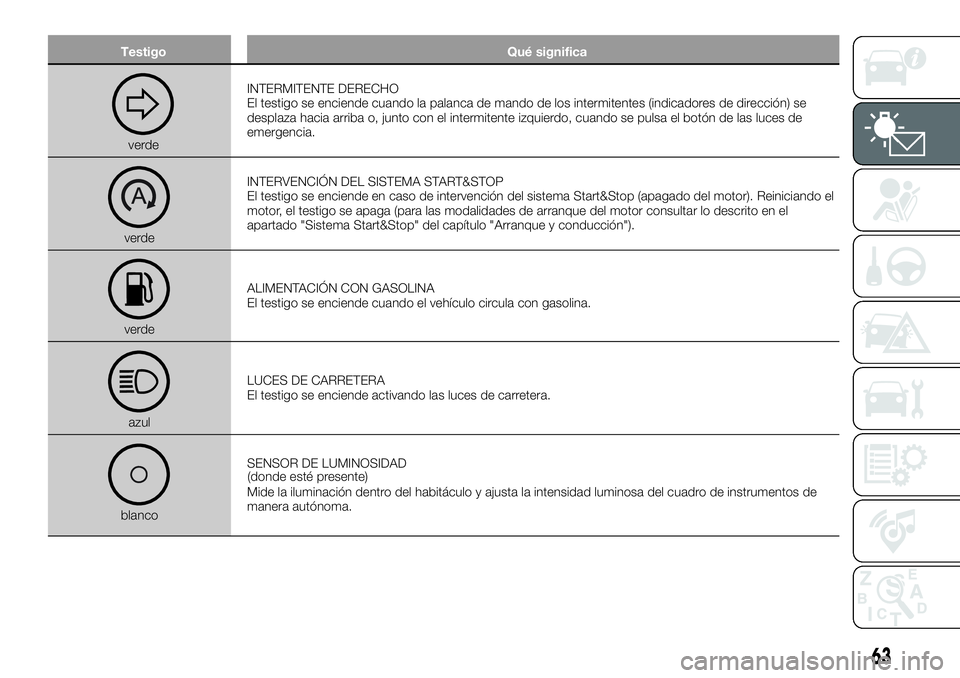

Testigo Qué significa
verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
verdeINTERVENCIÓN DEL SISTEMA START&STOP
El testigo se enciende en caso de intervención del sistema Start&Stop (apagado del motor). Reiniciando el
motor, el testigo se apaga (para las modalidades de arranque del motor consultar lo descrito en el
apartado "Sistema Start&Stop" del capítulo "Arranque y conducción").
verdeALIMENTACIÓN CON GASOLINA
El testigo se enciende cuando el vehículo circula con gasolina.
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
blancoSENSOR DE LUMINOSIDAD
Mide la iluminación dentro del habitáculo y ajusta la intensidad luminosa del cuadro de instrumentos de
manera autónoma.
63
(donde esté presente)

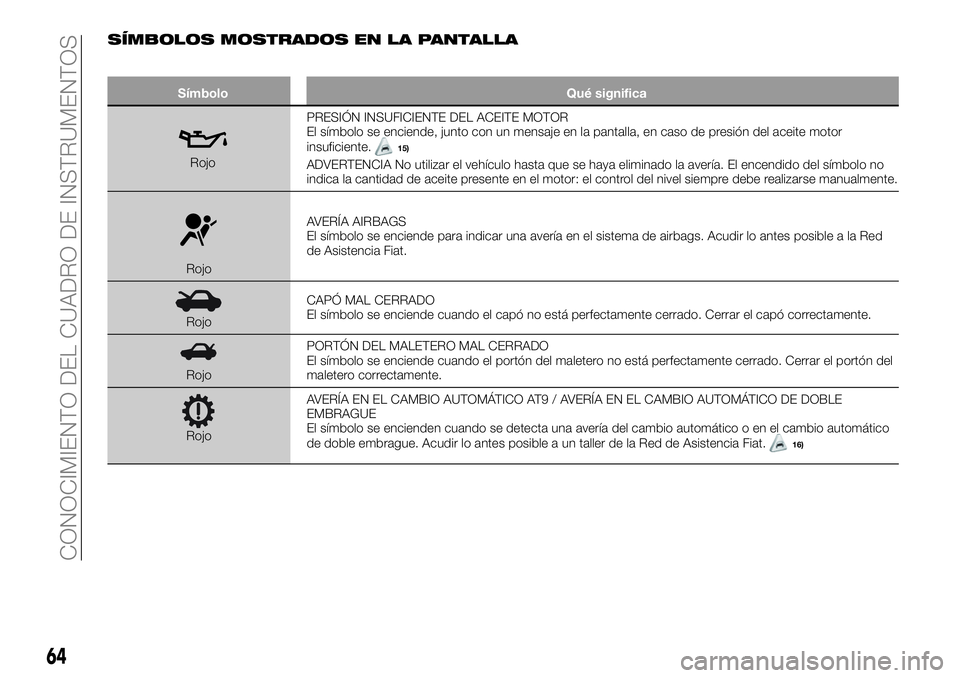

SÍMBOLOS MOSTRADOS EN LA PANTALLA
Símbolo Qué significa
RojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El símbolo se enciende, junto con un mensaje en la pantalla, en caso de presión del aceite motor
insuficiente.15)
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse manualmente.
RojoAVERÍA AIRBAGS
El símbolo se enciende para indicar una avería en el sistema de airbags. Acudir lo antes posible a la Red
de Asistencia Fiat.
RojoCAPÓ MAL CERRADO
El símbolo se enciende cuando el capó no está perfectamente cerrado. Cerrar el capó correctamente.
RojoPORTÓN DEL MALETERO MAL CERRADO
El símbolo se enciende cuando el portón del maletero no está perfectamente cerrado. Cerrar el portón del
maletero correctamente.
RojoAVERÍA EN EL CAMBIO AUTOMÁTICO AT9 / AVERÍA EN EL CAMBIO AUTOMÁTICO DE DOBLE
EMBRAGUE
El símbolo se encienden cuando se detecta una avería del cambio automático o en el cambio automático
de doble embrague. Acudir lo antes posible a un taller de la Red de Asistencia Fiat.16)
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

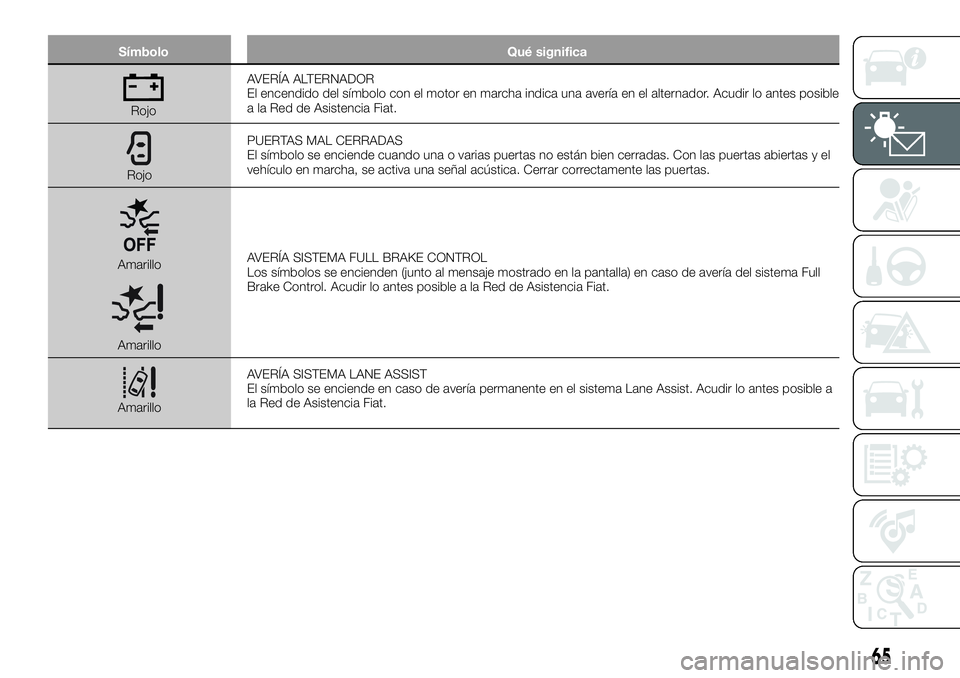

RojoAVERÍA ALTERNADOR
El encendido del símbolo con el motor en marcha indica una avería en el alternador. Acudir lo antes posible
a la Red de Asistencia Fiat.
RojoPUERTAS MAL CERRADAS
El símbolo se enciende cuando una o varias puertas no están bien cerradas. Con las puertas abiertas y el
vehículo en marcha, se activa una señal acústica. Cerrar correctamente las puertas.
Amarillo
AmarilloAVERÍA SISTEMA FULL BRAKE CONTROL
Los símbolos se encienden (junto al mensaje mostrado en la pantalla) en caso de avería del sistema Full
Brake Control. Acudir lo antes posible a la Red de Asistencia Fiat.
AmarilloAVERÍA SISTEMA LANE ASSIST
El símbolo se enciende en caso de avería permanente en el sistema Lane Assist. Acudir lo antes posible a
la Red de Asistencia Fiat.
65

Símbolo Qué significa

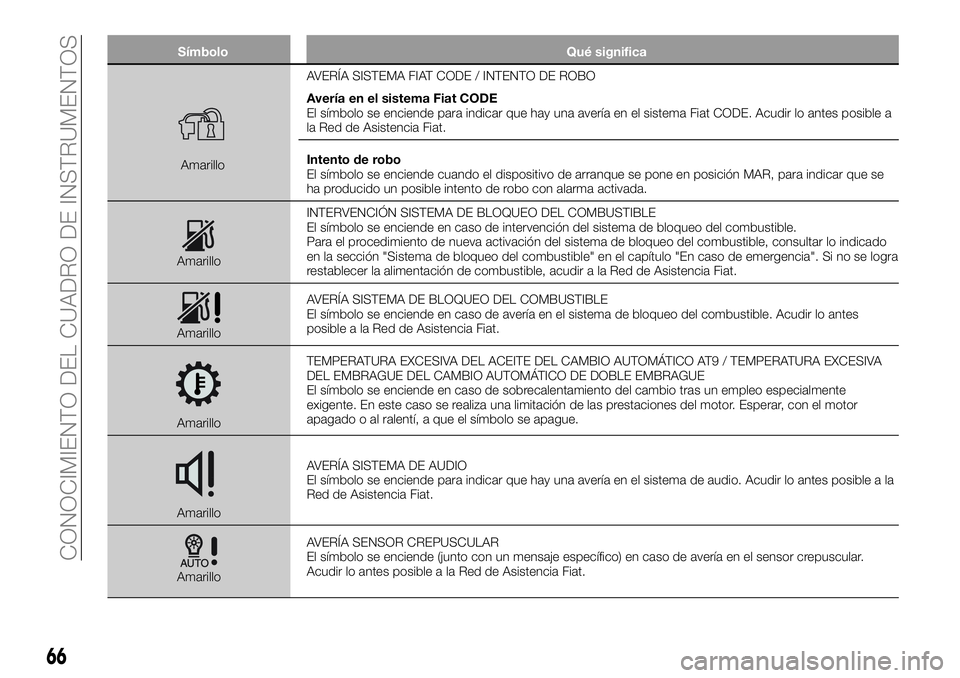

AmarilloAVERÍA SISTEMA FIAT CODE / INTENTO DE ROBO
Avería en el sistema Fiat CODE
El símbolo se enciende para indicar que hay una avería en el sistema Fiat CODE. Acudir lo antes posible a
la Red de Asistencia Fiat.
Intento de robo
El símbolo se enciende cuando el dispositivo de arranque se pone en posición MAR, para indicar que se
ha producido un posible intento de robo con alarma activada.
AmarilloINTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para el procedimiento de nueva activación del sistema de bloqueo del combustible, consultar lo indicado
en la sección "Sistema de bloqueo del combustible" en el capítulo "En caso de emergencia". Si no se logra
restablecer la alimentación de combustible, acudir a la Red de Asistencia Fiat.
AmarilloAVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible. Acudir lo antes
posible a la Red de Asistencia Fiat.
AmarilloTEMPERATURA EXCESIVA DEL ACEITE DEL CAMBIO AUTOMÁTICO AT9 / TEMPERATURA EXCESIVA
DEL EMBRAGUE DEL CAMBIO AUTOMÁTICO DE DOBLE EMBRAGUE
El símbolo se enciende en caso de sobrecalentamiento del cambio tras un empleo especialmente
exigente. En este caso se realiza una limitación de las prestaciones del motor. Esperar, con el motor
apagado o al ralentí, a que el símbolo se apague.
AmarilloAVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio. Acudir lo antes posible a la
Red de Asistencia Fiat.
AmarilloAVERÍA SENSOR CREPUSCULAR
El símbolo se enciende (junto con un mensaje específico) en caso de avería en el sensor crepuscular.
Acudir lo antes posible a la Red de Asistencia Fiat.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa
AmarilloAVERÍA SENSOR DE LLUVIA
El símbolo se enciende en caso de avería en el sensor de lluvia. Acudir lo antes posible a la Red de
Asistencia Fiat.
AmarilloAVERÍA SISTEMA START&STOP
El símbolo se enciende para indicar que hay una avería en el sistema Start&Stop. En la pantalla se muestra
un mensaje específico. Acudir lo antes posible a la Red de Asistencia Fiat.
AmarilloAVERÍA SISTEMA KEYLESS GO
El símbolo se enciende en caso de avería en el sistema Keyless Go. Acudir lo antes posible a la Red de
Asistencia Fiat.
67

Símbolo Qué significa

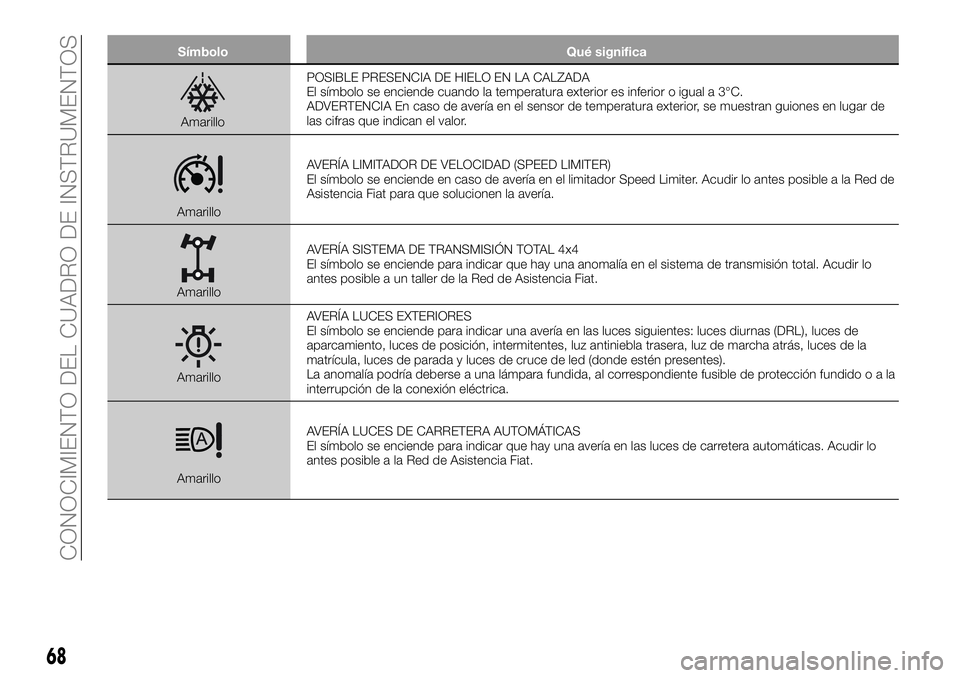

AmarilloPOSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende cuando la temperatura exterior es inferior o igual a 3°C.
ADVERTENCIA En caso de avería en el sensor de temperatura exterior, se muestran guiones en lugar de
las cifras que indican el valor.
AmarilloAVERÍA LIMITADOR DE VELOCIDAD (SPEED LIMITER)
El símbolo se enciende en caso de avería en el limitador Speed Limiter. Acudir lo antes posible a la Red de
Asistencia Fiat para que solucionen la avería.
AmarilloAVERÍA SISTEMA DE TRANSMISIÓN TOTAL 4x4
El símbolo se enciende para indicar que hay una anomalía en el sistema de transmisión total. Acudir lo
antes posible a un taller de la Red de Asistencia Fiat.
AmarilloAVERÍA LUCES EXTERIORES
El símbolo se enciende para indicar una avería en las luces siguientes: luces diurnas (DRL), luces de
aparcamiento, luces de posición, intermitentes, luz antiniebla trasera, luz de marcha atrás, luces de la
matrícula, luces de parada y luces de cruce de led (donde estén presentes).
La anomalía podría deberse a una lámpara fundida, al correspondiente fusible de protección fundidooala
interrupción de la conexión eléctrica.
AmarilloAVERÍA LUCES DE CARRETERA AUTOMÁTICAS
El símbolo se enciende para indicar que hay una avería en las luces de carretera automáticas. Acudir lo
antes posible a la Red de Asistencia Fiat.
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

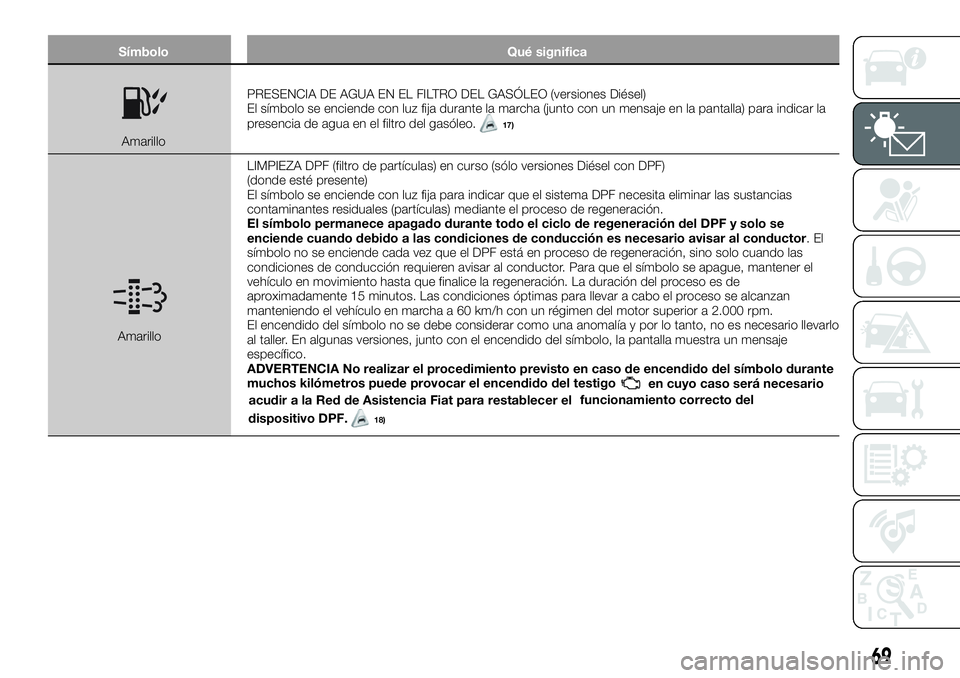

AmarilloPRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha (junto con un mensaje en la pantalla) para indicar la
presencia de agua en el filtro del gasóleo.
17)
AmarilloLIMPIEZA DPF (filtro de partículas) en curso (sólo versiones Diésel con DPF)
(donde esté presente)
El símbolo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las sustancias
contaminantes residuales (partículas) mediante el proceso de regeneración.
El símbolo permanece apagado durante todo el ciclo de regeneración del DPF y solo se
enciende cuando debido a las condiciones de conducción es necesario avisar al conductor.El
símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino solo cuando las
condiciones de conducción requieren avisar al conductor. Para que el símbolo se apague, mantener el
vehículo en movimiento hasta que finalice la regeneración. La duración del proceso es de
aproximadamente 15 minutos. Las condiciones óptimas para llevar a cabo el proceso se alcanzan
manteniendo el vehículo en marcha a 60 km/h con un régimen del motor superior a 2.000 rpm.
El encendido del símbolo no se debe considerar como una anomalía y por lo tanto, no es necesario llevarlo
al taller. En algunas versiones, junto con el encendido del símbolo, la pantalla muestra un mensaje
específico.
ADVERTENCIA No realizar el procedimiento previsto en caso de encendido del símbolo durante
muchos kilómetros puede provocar el encendido del testigo
en cuyo caso será necesario
acudir a la Red de Asistencia Fiat para restablecer elfuncionamiento correcto del
dispositivo DPF.
18)
69

Símbolo Qué significa

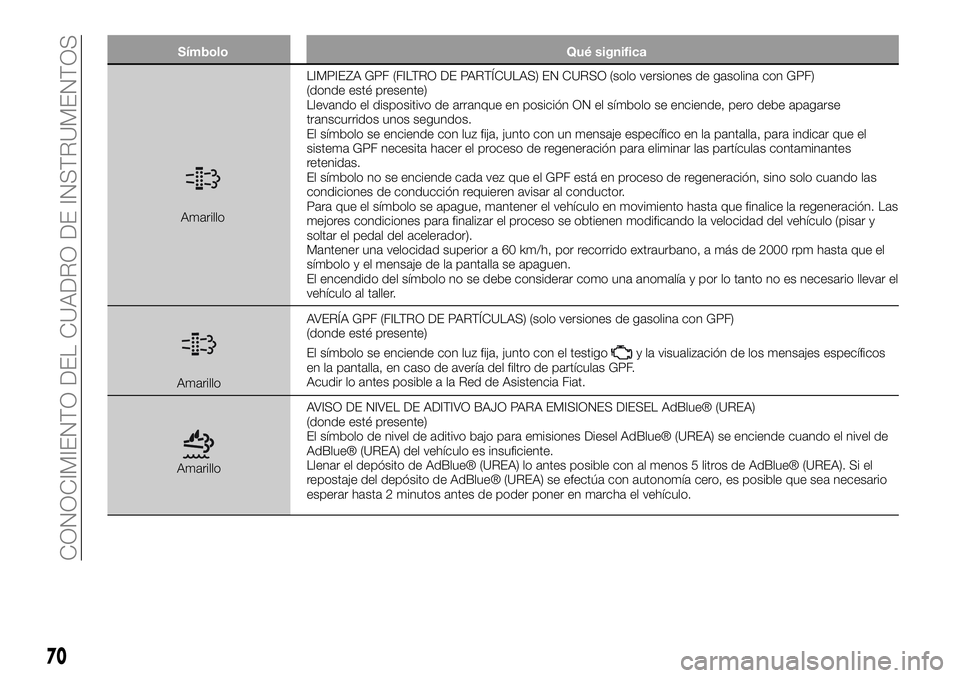

AmarilloLIMPIEZA GPF (FILTRO DE PARTÍCULAS) EN CURSO (solo versiones de gasolina con GPF)
(donde esté presente)
Llevando el dispositivo de arranque en posición ON el símbolo se enciende, pero debe apagarse
transcurridos unos segundos.
El símbolo se enciende con luz fija, junto con un mensaje específico en la pantalla, para indicar que el
sistema GPF necesita hacer el proceso de regeneración para eliminar las partículas contaminantes
retenidas.
El símbolo no se enciende cada vez que el GPF está en proceso de regeneración, sino solo cuando las
condiciones de conducción requieren avisar al conductor.
Para que el símbolo se apague, mantener el vehículo en movimiento hasta que finalice la regeneración. Las
mejores condiciones para finalizar el proceso se obtienen modificando la velocidad del vehículo (pisar y
soltar el pedal del acelerador).
Mantener una velocidad superior a 60 km/h, por recorrido extraurbano, a más de 2000 rpm hasta que el
símbolo y el mensaje de la pantalla se apaguen.
El encendido del símbolo no se debe considerar como una anomalía y por lo tanto no es necesario llevar el
vehículo al taller.
AmarilloAVERÍA GPF (FILTRO DE PARTÍCULAS) (solo versiones de gasolina con GPF)
(donde esté presente)
El símbolo se enciende con luz fija, junto con el testigo
y la visualización de los mensajes específicos
en la pantalla, en caso de avería del filtro de partículas GPF.
Acudir lo antes posible a la Red de Asistencia Fiat.
AmarilloAVISO DE NIVEL DE ADITIVO BAJO PARA EMISIONES DIESEL AdBlue® (UREA)
(donde esté presente)
El símbolo de nivel de aditivo bajo para emisiones Diesel AdBlue® (UREA) se enciende cuando el nivel de
AdBlue® (UREA) del vehículo es insuficiente.
Llenar el depósito de AdBlue® (UREA) lo antes posible con al menos 5 litros de AdBlue® (UREA). Si el
repostaje del depósito de AdBlue® (UREA) se efectúa con autonomía cero, es posible que sea necesario
esperar hasta 2 minutos antes de poder poner en marcha el vehículo.
70
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
