2019 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

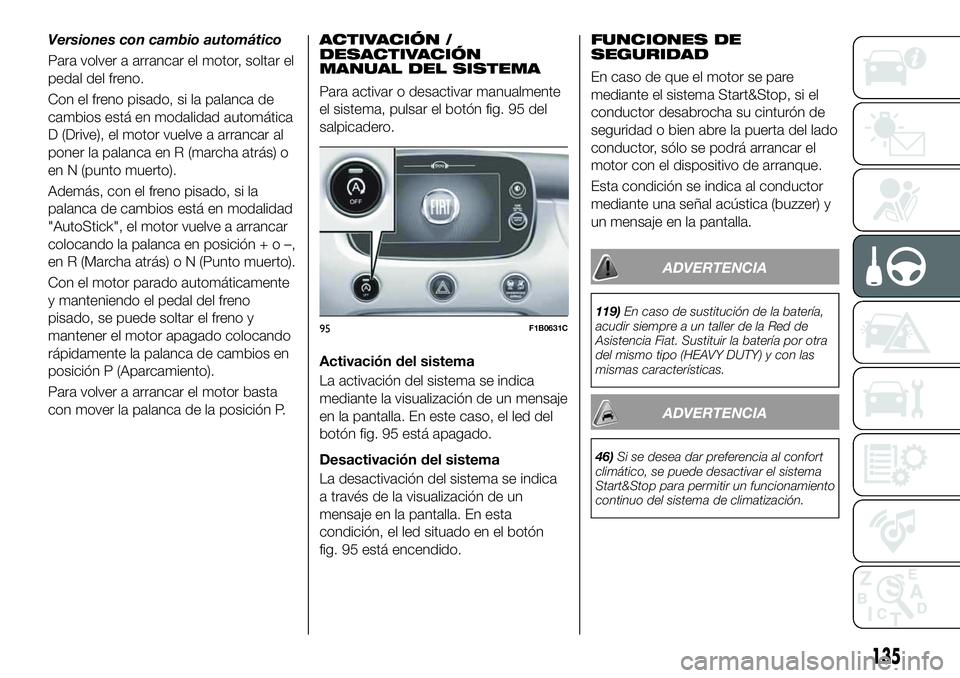

Versiones con cambio automático
Para volver a arrancar el motor, soltar el
pedal del freno.
Con el freno pisado, si la palanca de
cambios está en modalidad automática
D (Drive), el motor vuelve a arrancar al
poner la palanca en R (marcha atrás) o
en N (punto muerto).
Además, con el freno pisado, si la
palanca de cambios está en modalidad
"AutoStick", el motor vuelve a arrancar
colocando la palanca en posición+o–,
en R (Marcha atrás) o N (Punto muerto).
Con el motor parado automáticamente
y manteniendo el pedal del freno
pisado, se puede soltar el freno y
mantener el motor apagado colocando
rápidamente la palanca de cambios en
posición P (Aparcamiento).
Para volver a arrancar el motor basta
con mover la palanca de la posición P.ACTIVACIÓN /
DESACTIVACIÓN
MANUAL DEL SISTEMA
Para activar o desactivar manualmente
el sistema, pulsar el botón fig. 95 del
salpicadero.
Activación del sistema
La activación del sistema se indica
mediante la visualización de un mensaje
en la pantalla. En este caso, el led del
botón fig. 95 está apagado.
Desactivación del sistema
La desactivación del sistema se indica
a través de la visualización de un
mensaje en la pantalla. En esta
condición, el led situado en el botón
fig. 95 está encendido.
FUNCIONES DE
SEGURIDAD
En caso de que el motor se pare
mediante el sistema Start&Stop, si el
conductor desabrocha su cinturón de
seguridad o bien abre la puerta del lado
conductor, sólo se podrá arrancar el
motor con el dispositivo de arranque.
Esta condición se indica al conductor
mediante una señal acústica (buzzer) y
un mensaje en la pantalla.
ADVERTENCIA
119)En caso de sustitución de la batería,
acudir siempre a un taller de la Red de
Asistencia Fiat. Sustituir la batería por otra
del mismo tipo (HEAVY DUTY) y con las
mismas características.
ADVERTENCIA
46)Si se desea dar preferencia al confort
climático, se puede desactivar el sistema
Start&Stop para permitir un funcionamiento
continuo del sistema de climatización.
95F1B0631C
135

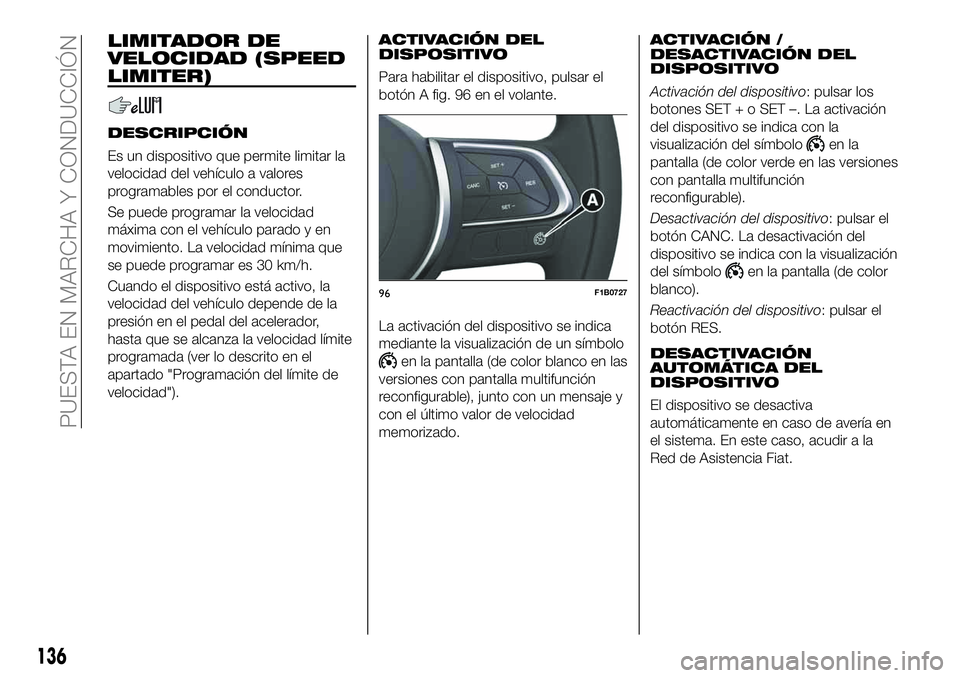

LIMITADOR DE
VELOCIDAD (SPEED
LIMITER)
DESCRIPCIÓN
Es un dispositivo que permite limitar la
velocidad del vehículo a valores
programables por el conductor.
Se puede programar la velocidad
máxima con el vehículo parado y en
movimiento. La velocidad mínima que
se puede programar es 30 km/h.
Cuando el dispositivo está activo, la
velocidad del vehículo depende de la
presión en el pedal del acelerador,
hasta que se alcanza la velocidad límite
programada (ver lo descrito en el
apartado "Programación del límite de
velocidad").
ACTIVACIÓN DEL
DISPOSITIVO
Para habilitar el dispositivo, pulsar el
botón A fig. 96 en el volante.
La activación del dispositivo se indica
mediante la visualización de un símbolo
en la pantalla (de color blanco en las
versiones con pantalla multifunción
reconfigurable), junto con un mensaje y
con el último valor de velocidad
memorizado.
ACTIVACIÓN /
DESACTIVACIÓN DEL
DISPOSITIVO
Activación del dispositivo: pulsar los
botones SET + o SET –. La activación
del dispositivo se indica con la
visualización del símbolo
en la
pantalla (de color verde en las versiones
con pantalla multifunción
reconfigurable).
Desactivación del dispositivo: pulsar el
botón CANC. La desactivación del
dispositivo se indica con la visualización
del símbolo
en la pantalla (de color
blanco).
Reactivación del dispositivo: pulsar el
botón RES.
DESACTIVACIÓN
AUTOMÁTICA DEL
DISPOSITIVO
El dispositivo se desactiva
automáticamente en caso de avería en
el sistema. En este caso, acudir a la
Red de Asistencia Fiat.
96F1B0727
136
PUESTA EN MARCHA Y CONDUCCIÓN

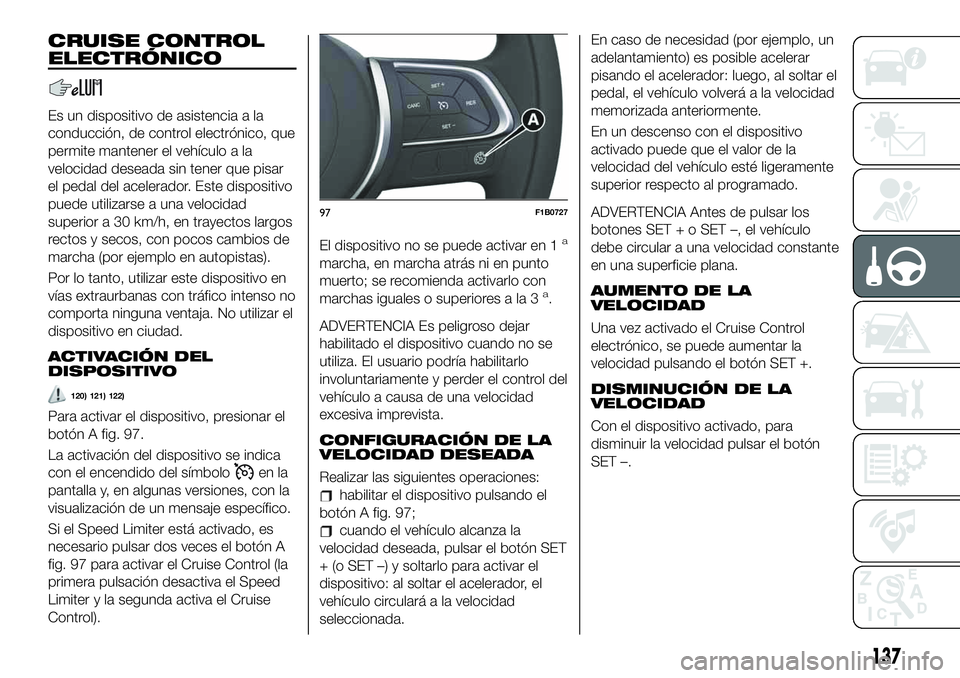

CRUISE CONTROL
ELECTRÓNICO
Es un dispositivo de asistencia a la
conducción, de control electrónico, que
permite mantener el vehículo a la
velocidad deseada sin tener que pisar
el pedal del acelerador. Este dispositivo
puede utilizarse a una velocidad
superior a 30 km/h, en trayectos largos
rectos y secos, con pocos cambios de
marcha (por ejemplo en autopistas).
Por lo tanto, utilizar este dispositivo en
vías extraurbanas con tráfico intenso no
comporta ninguna ventaja. No utilizar el
dispositivo en ciudad.
ACTIVACIÓN DEL
DISPOSITIVO
120) 121) 122)
Para activar el dispositivo, presionar el
botón A fig. 97.
La activación del dispositivo se indica
con el encendido del símbolo
en la
pantalla y, en algunas versiones, con la
visualización de un mensaje específico.
Si el Speed Limiter está activado, es
necesario pulsar dos veces el botón A
fig. 97 para activar el Cruise Control (la
primera pulsación desactiva el Speed
Limiter y la segunda activa el Cruise
Control).El dispositivo no se puede activar en 1
a
marcha, en marcha atrás ni en punto
muerto; se recomienda activarlo con
marchas iguales o superiores a la 3
a.
ADVERTENCIA Es peligroso dejar
habilitado el dispositivo cuando no se
utiliza. El usuario podría habilitarlo
involuntariamente y perder el control del
vehículo a causa de una velocidad
excesiva imprevista.
CONFIGURACIÓN DE LA
VELOCIDAD DESEADA
Realizar las siguientes operaciones:
habilitar el dispositivo pulsando el
botón A fig. 97;
cuando el vehículo alcanza la
velocidad deseada, pulsar el botón SET
+ (o SET –) y soltarlo para activar el
dispositivo: al soltar el acelerador, el
vehículo circulará a la velocidad
seleccionada.En caso de necesidad (por ejemplo, un
adelantamiento) es posible acelerar
pisando el acelerador: luego, al soltar el
pedal, el vehículo volverá a la velocidad
memorizada anteriormente.
En un descenso con el dispositivo
activado puede que el valor de la
velocidad del vehículo esté ligeramente
superior respecto al programado.
ADVERTENCIA Antes de pulsar los
botones SET + o SET –, el vehículo
debe circular a una velocidad constante
en una superficie plana.
AUMENTO DE LA
VELOCIDAD
Una vez activado el Cruise Control
electrónico, se puede aumentar la
velocidad pulsando el botón SET +.
DISMINUCIÓN DE LA
VELOCIDAD
Con el dispositivo activado, para
disminuir la velocidad pulsar el botón
SET –.
97F1B0727
137

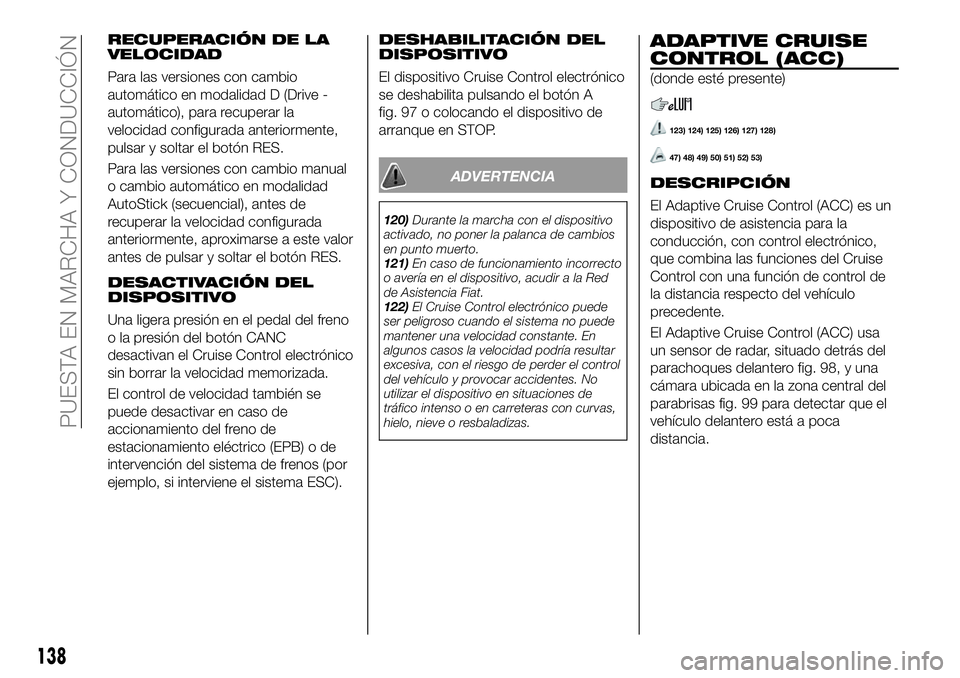

RECUPERACIÓN DE LA
VELOCIDAD
Para las versiones con cambio
automático en modalidad D (Drive -
automático), para recuperar la
velocidad configurada anteriormente,
pulsar y soltar el botón RES.
Para las versiones con cambio manual
o cambio automático en modalidad
AutoStick (secuencial), antes de
recuperar la velocidad configurada
anteriormente, aproximarse a este valor
antes de pulsar y soltar el botón RES.
DESACTIVACIÓN DEL
DISPOSITIVO
Una ligera presión en el pedal del freno
o la presión del botón CANC
desactivan el Cruise Control electrónico
sin borrar la velocidad memorizada.
El control de velocidad también se
puede desactivar en caso de
accionamiento del freno de
estacionamiento eléctrico (EPB) o de
intervención del sistema de frenos (por
ejemplo, si interviene el sistema ESC).
DESHABILITACIÓN DEL
DISPOSITIVO
El dispositivo Cruise Control electrónico
se deshabilita pulsando el botón A
fig. 97 o colocando el dispositivo de
arranque en STOP.
ADVERTENCIA
120)Durante la marcha con el dispositivo
activado, no poner la palanca de cambios
en punto muerto.
121)En caso de funcionamiento incorrecto
o avería en el dispositivo, acudir a la Red
de Asistencia Fiat.
122)El Cruise Control electrónico puede
ser peligroso cuando el sistema no puede
mantener una velocidad constante. En
algunos casos la velocidad podría resultar
excesiva, con el riesgo de perder el control
del vehículo y provocar accidentes. No
utilizar el dispositivo en situaciones de
tráfico intenso o en carreteras con curvas,
hielo, nieve o resbaladizas.
ADAPTIVE CRUISE
CONTROL (ACC)
(donde esté presente)
123) 124) 125) 126) 127) 128)
47) 48) 49) 50) 51) 52) 53)
DESCRIPCIÓN
El Adaptive Cruise Control (ACC) es un
dispositivo de asistencia para la
conducción, con control electrónico,
que combina las funciones del Cruise
Control con una función de control de
la distancia respecto del vehículo
precedente.
El Adaptive Cruise Control (ACC) usa
un sensor de radar, situado detrás del
parachoques delantero fig. 98, y una
cámara ubicada en la zona central del
parabrisas fig. 99 para detectar que el
vehículo delantero está a poca
distancia.
138
PUESTA EN MARCHA Y CONDUCCIÓN

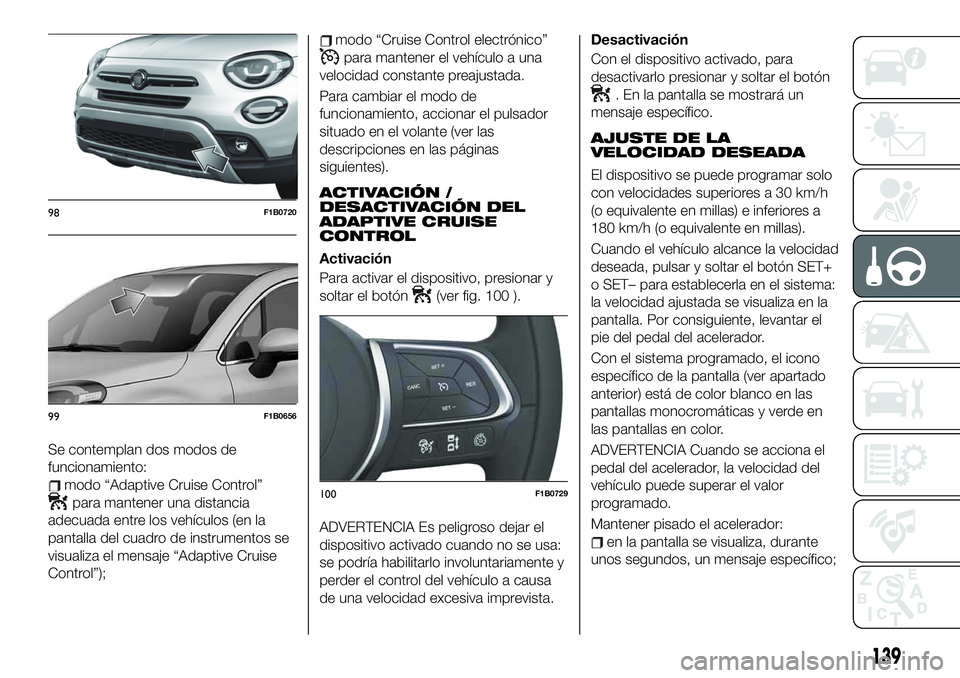

Se contemplan dos modos de
funcionamiento:
modo “Adaptive Cruise Control”
para mantener una distancia
adecuada entre los vehículos (en la
pantalla del cuadro de instrumentos se
visualiza el mensaje “Adaptive Cruise
Control”);
modo “Cruise Control electrónico”
para mantener el vehículo a una
velocidad constante preajustada.
Para cambiar el modo de
funcionamiento, accionar el pulsador
situado en el volante (ver las
descripciones en las páginas
siguientes).
ACTIVACIÓN /
DESACTIVACIÓN DEL
ADAPTIVE CRUISE
CONTROL
Activación
Para activar el dispositivo, presionar y
soltar el botón
(ver fig. 100 ).
ADVERTENCIA Es peligroso dejar el
dispositivo activado cuando no se usa:
se podría habilitarlo involuntariamente y
perder el control del vehículo a causa
de una velocidad excesiva imprevista.
Desactivación
Con el dispositivo activado, para
desactivarlo presionar y soltar el botón
. En la pantalla se mostrará un
mensaje específico.
AJUSTE DE LA
VELOCIDAD DESEADA
El dispositivo se puede programar solo
con velocidades superiores a 30 km/h
(o equivalente en millas) e inferiores a
180 km/h (o equivalente en millas).
Cuando el vehículo alcance la velocidad
deseada, pulsar y soltar el botón SET+
o SET– para establecerla en el sistema:
la velocidad ajustada se visualiza en la
pantalla. Por consiguiente, levantar el
pie del pedal del acelerador.
Con el sistema programado, el icono
específico de la pantalla (ver apartado
anterior) está de color blanco en las
pantallas monocromáticas y verde en
las pantallas en color.
ADVERTENCIA Cuando se acciona el
pedal del acelerador, la velocidad del
vehículo puede superar el valor
programado.
Mantener pisado el acelerador:
en la pantalla se visualiza, durante
unos segundos, un mensaje específico;
98F1B0720
99F1B0656
100F1B0729
139

el dispositivo no podrá controlar la
distancia entre el vehículo y el vehículo
precedente. En este caso, la velocidad
se determina únicamente por la
posición del pedal del acelerador.
En cuanto se suelta el acelerador, el
dispositivo vuelve al funcionamiento
normal.
El sistemanopuede programarse
cuando se pisa el pedal del freno;
cuando los frenos están
recalentados;
cuando se ha accionado el freno de
estacionamiento eléctrico;
cuando la palanca del cambio se
encuentra en la posición P
(aparcamiento), R (marcha atrás) o N
(punto muerto) (versiones con cambio
automático de doble embrague);
cuando la palanca de cambios está
en la posición R (marcha atrás), en
punto muerto o en 1
a(versiones con
cambio manual);
cuando se pisa el embrague
(versiones con cambio manual);
cuando las revoluciones del motor
superan un umbral máximo (en las
versiones con cambio manual y también
en las versiones con cambio
automático/cambio automático de doble
embrague) o permanecen por debajo de
un umbral mínimo (solamente versiones
con cambio manual);
cuando la velocidad del vehículo no
pertenece a la gama de velocidades
ajustable;
cuando se está efectuando, o acaba
de concluirse, una intervención del
sistema ESC (o ABS u otros sistemas
de control de la estabilidad);
cuando el sistema Full Brake Control
(si se incluye) está efectuando una
frenada automática;
cuando el Speed Limiter se ha
activado;
cuando el Cruise Control electrónico
se ha activado;
en caso de avería del mismo
dispositivo;
en caso de motor apagado;
en caso de obstrucción del sensor
de radar (en este caso se ha de limpiar
la zona del parachoques donde se
encuentra el sensor).
En caso de sistema ajustado, las
condiciones descritas antes causan
asimismo una anulación o la
desactivación del sistema en tiempos
que pueden variar según las
condiciones.ADVERTENCIA Con el dispositivo
programado, al pisar el pedal del
acelerador es posible alcanzar
velocidades superiores a las ajustables
en el sistema. En esta situación, el
dispositivo no se desactiva
automáticamente pero sus
prestaciones quedan limitadas, por lo
cual se aconseja desactivarlo.
VARIACIÓN DE LA
VELOCIDAD
Aumento de la velocidad
Tras haber ajustado el dispositivo se
puede aumentar la velocidad
memorizada sin soltar el botón SET +.
Si se pulsa una vez el botón SET +:
la velocidad ajustada aumenta 1 km/h
(o equivalente en millas). Con cada
presión sucesiva del botón se obtiene
un aumento de 1 km/h (o equivalente
en millas).
Si se mantiene presionado el
pulsador SET +: la velocidad ajustada
aumenta en intervalos de 5 km/h (o
equivalente en millas) hasta que se
suelta el botón. El aumento de la
velocidad ajustada se visualiza en la
pantalla.
Disminución de la velocidad
Tras haber ajustado el dispositivo se
puede reducir la velocidad ajustada sin
soltar el botón SET –.
140
PUESTA EN MARCHA Y CONDUCCIÓN

Si se pulsa una vez el botón SET –:
la velocidad ajustada disminuye 1 km/h
(o equivalente en millas). Con cada
presión sucesiva del botón se obtiene
un reducción de 1 km/h (o equivalente
en millas).
Si se mantiene presionado el botón
SET –: la velocidad ajustada disminuye
en intervalos de 5 km/h (o equivalente
en millas) hasta que se suelta el botón.
La disminución de la velocidad ajustada
se visualiza en la pantalla.
NOTA Si se selecciona el modo "Sport"
con Drive Mode Selector, el ACC
adopta una configuración deportiva: el
sistema se vuelve más reactivo en fase
de aceleración.
ACELERACIÓN EN CASO
DE ADELANTAMIENTO
Cuando se conduce con el dispositivo
ajustado y se sigue un vehículo, el
dispositivo proporciona más
aceleración para facilitar el
adelantamiento, viajando por encima de
una determinada velocidad y activando
el intermitente izquierdo en carreteras
con conducción por la derecha (o el
derecho para las versiones con
conducción por la izquierda).
RECUPERACIÓN DE LA
VELOCIDAD
Cuando el sistema se ha anulado pero
sin desactivarlo, si se ha ajustado
previamente una velocidad, solamente
habrá que presionar el pulsador RES o
levantar el pie del pedal del acelerador
para recuperarla.
El sistema se ajusta a la última
velocidad memorizada.
Antes de recuperar la velocidad
ajustada precedentemente,
presionando el pulsador RES y
soltándolo, hay que aproximarse a ella.
AJUSTE DE LA
DISTANCIA ENTRE
VEHÍCULOS
La distancia entre el propio vehículo y el
vehículo precedente puede ajustarse al
elegir entre los ajustes con 1 barra
(breve), 2 barras (media), 3 barras
(larga) y 4 barras (máxima) fig. 101.Las distancias con el vehículo
precedente son proporcionales a la
velocidad. El intervalo de tiempo con
respecto al vehículo precedente
permanece constante y varía de
1 segundo (para la configuración en
1 barra para la distancia corta) a
2 segundos (para la configuración en
4 barras para la distancia máxima).
Durante el primer uso del dispositivo, el
ajuste de la distancia es 4 (máximo).
101F1B0299C
141

Cuando el conductor ha modificado la
distancia, la nueva distancia se
memoriza también después de la
desactivación y la reactivación del
sistema.
Disminución de la distancia
Para disminuir el ajuste relativo a la
distancia, presionar y soltar el pulsador
.
Cada vez que se presiona el pulsador,
el ajuste de la distancia disminuye una
barra (más corta).
Si no hay vehículos precedentes se
mantiene la velocidad ajustada. Una
vez se ha alcanzado la distancia más
corta, si se presiona nuevamente el
pulsador se configurará la distancia
más larga.
El vehículo mantiene la distancia
ajustada para que:
el vehículo precedente acelere con
una velocidad superior a la ajustada;
el vehículo precedente abandone el
carril o el campo de detección del
sensor del dispositivo Adaptive Cruise
Control;
se cambie el ajuste de la distancia;
se desactive/anule el dispositivo
Adaptive Cruise Control.
ADVERTENCIA El frenado máximo
aplicado por el dispositivo es limitado.De todas formas, el conductor puede
siempre frenar manualmente cuando
sea necesario.
ADVERTENCIA Si el dispositivo
considera que el nivel de frenado es
insuficiente para mantener la distancia
programada, lo señala al conductor con
un mensaje en la pantalla que muestra
la aproximación al vehículo delantero.
Además, se emite una señal acústica.
En este caso es conveniente frenar
inmediatamente en la medida necesaria
para mantener la distancia de
seguridad respecto del vehículo
precedente.
ADVERTENCIA El conductor es
responsable de asegurarse de que en
la trayectoria del vehículo no haya
peatones, otros vehículos u objetos. El
incumplimiento de dichas advertencias
puede provocar accidentes o lesiones a
las personas.
ADVERTENCIA El conductor es
plenamente responsable de mantener
la distancia de seguridad respecto del
vehículo precedente cumpliendo las
normas vigentes de la circulación por
carretera en los varios países.
DESACTIVACIÓN
El dispositivo se desactiva y la
velocidad ajustada se cancela cuando:
se presiona el pulsadordel
Adaptive Cruise Control;
se presiona el botóndel Cruise
Control electrónico;
se presiona el botón del Speed
Limiter;
se posiciona el dispositivo de
arranque en posición STOP.
El dispositivo se anula (manteniendo
memorizada la velocidad y la distancia
ajustadas):
cuando se presiona el pulsador
CANC;
cuando se reúnen las condiciones
indicadas en el párrafo “Ajuste de la
velocidad elegida”;
cuando la velocidad del vehículo
disminuye por debajo de la velocidad
mínima ajustable (por ej. con vehículos
que circulan lentamente).
Si estas condiciones se verifican
durante una deceleración del sistema
respecto del vehículo precedente, el
sistema podría seguir decelerando, si
es necesario también después la
anulación o la desactivación dentro de
la velocidad mínima ajustable del
sistema.
142
PUESTA EN MARCHA Y CONDUCCIÓN
