183
Redovito provjeravajte razinu ulja i dolijevajte
p otrebnu količinu. Zamijenite ulje jedanput
godišnje. Ako u
ulju ima vode, zamijenite ga.
Povremeno provjeravajte stanje savitljive cijevi
i
brtvljenje hidrauličkog sustava.
Pumpa i motor
Nije potrebno održavanje. Ležaji su trajno
podmazani, a ležaji pumpe podmazuju se uljem
iz pumpe.
Podmazivanje
Osovine sanduka i cilindra nemaju mazalicu.
R edovito treba podmazivati šarke i rukohvate
bočnih stranica, kao i
kuke za pričvršćenje
stražnje stranice.
Lažna šasija i istovarni sanduk
Radi što dužeg vijeka trajanja, preporučuje se
održavanje sanduka čestim pranjima mlazom
vode.
Oštećenja na laku treba brzo popraviti, kako bi
se spriječilo širenje hrđe.
Nakon 8
mjeseci korištenja, provjerite
moment pritezanja veze između
šasije i
donjeg dijela školjke (prema
preporukama proizvođača).
Čišćenje klizača ventila
F Otpustite čep 244A pazeći pritom na
kuglicu koju morate dohvatiti.
F

Š
irokim odvijačem odvrnite sklop šupljeg
vijka/klipa.
F

P
rovjerite ispravno klizanje klipa i uklonite
eventualnu nečistoću. Prođite magnetom
ako ima strugotina.
F

P
ostavite sklop i ponovo provjerite ispravno
klizanje klipa. Pričvrstite kuglicu na čep
s
malo masti prilikom postavljanja.
F

O
dzračite hidrauličku centralu.
Odzračivanje hidrauličke centrale
F Odvrnite heksagonalni čep 257 .
F H eksagonalnim ključem od 6 mm otpustite
za pola kruga vijak 587


koji se nalazi
unutra.
F

P
okrenite centralu na nekoliko trenutaka
pritiskom na prekidač za podizanje.
F

S
anduk se ne podiže ili se podiže vrlo
malo. Kad ulje počne izlaziti kroz taj otvor,
sklop je odzračen.
F

P
ritegnite vijak 587

i postavite čep 257.
Provjerite ispravno spuštanje sanduka.

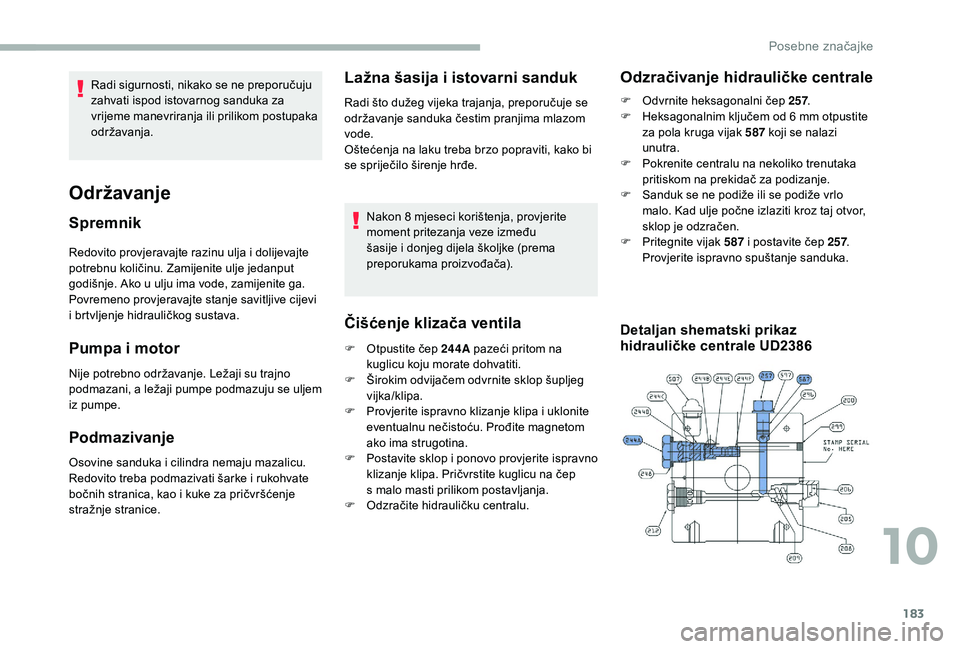

Detaljan shematski prikaz
hidrauličke centrale UD2386
Održavanje
Spremnik
Radi sigurnosti, nikako se ne preporučuju
zahvati ispod istovarnog sanduka za
vrijeme manevriranja ili prilikom postupaka
održavanja.
10
Posebne značajke

184

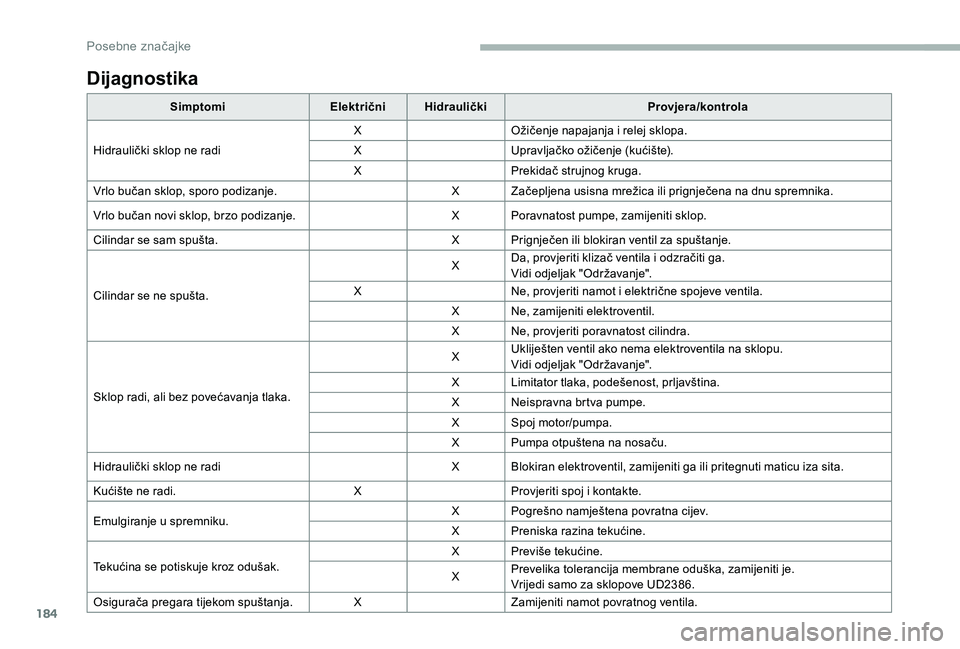

Dijagnostika
SimptomiElektričniHidraulički Provjera/kontrola
Hidraulički sklop ne radi X
Ožičenje napajanja i
relej sklopa.
X Upravljačko ožičenje (kućište).
X Prekidač strujnog kruga.
Vrlo bučan sklop, sporo podizanje. X Začepljena usisna mrežica ili prignječena na dnu spremnika.
Vrlo bučan novi sklop, brzo podizanje. X Poravnatost pumpe, zamijeniti sklop.
Cilindar se sam spušta. X Prignječen ili blokiran ventil za spuštanje.
Cilindar se ne spušta. X
Da, provjeriti klizač ventila i
odzračiti ga.
Vidi odjeljak "Održavanje".
X Ne, provjeriti namot i
električne spojeve ventila.
X Ne, zamijeniti elektroventil.
X Ne, provjeriti poravnatost cilindra.
Sklop radi, ali bez povećavanja tlaka. X
Ukliješten ventil ako nema elektroventila na sklopu.
Vidi odjeljak "Održavanje".
X Limitator tlaka, podešenost, prljavština.
X Neispravna brtva pumpe.
X Spoj motor/pumpa.
X Pumpa otpuštena na nosaču.
Hidraulički sklop ne radi X Blokiran elektroventil, zamijeniti ga ili pritegnuti maticu iza sita.
Kućište ne radi. XProvjeriti spoj i
kontakte.
Emulgiranje u
sp

remniku. X Pogrešno namještena povratna cijev.
X Preniska razina tekućine.
Tekućina se potiskuje kroz odušak. X
Previše tekućine.
X Prevelika tolerancija membrane oduška, zamijeniti je.
Vrijedi samo za sklopove UD2386.
Osigurača pregara tijekom spuštanja. XZamijeniti namot povratnog ventila.
Posebne značajke

1

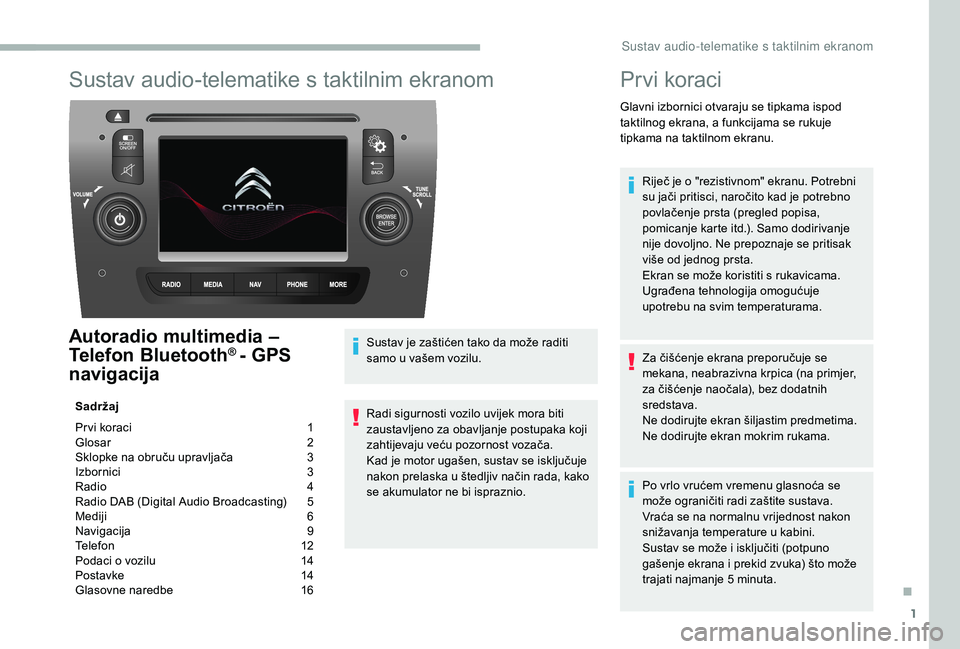

Sustav audio-telematike s taktilnim ekranom
Autoradio multimedia –
Telefon Bluetooth® - GPS
navigacija
Sadržaj
Pr vi koraci

1
G

losar
2
S

klopke na obruču upravljača
3
I

zbornici
3
R

adio
4
R

adio DAB (Digital Audio Broadcasting)
5
M

ediji
6
N

avigacija
9
T

elefon
1
2
Podaci o
vozilu
1
4
Postavke

1
4
Glasovne naredbe

1
6Sustav je zaštićen tako da može raditi
samo u
vašem vozilu.
Radi sigurnosti vozilo uvijek mora biti
zaustavljeno za obavljanje postupaka koji
zahtijevaju veću pozornost vozača.
Kad je motor ugašen, sustav se isključuje
nakon prelaska u
štedljiv način rada, kako
se akumulator ne bi ispraznio.
Prvi koraci
Glavni izbornici otvaraju se tipkama ispod
taktilnog ekrana, a funkcijama se rukuje
tipkama na taktilnom ekranu.
Riječ je o "rezistivnom" ekranu. Potrebni
su jači pritisci, naročito kad je potrebno
povlačenje prsta (pregled popisa,
pomicanje karte itd.). Samo dodirivanje
nije dovoljno. Ne prepoznaje se pritisak
više od jednog prsta.
Ekran se može koristiti s
rukavicama.
Ugrađena tehnologija omogućuje
upotrebu na svim temperaturama.
Za čišćenje ekrana preporučuje se
mekana, neabrazivna krpica (na primjer,
za čišćenje naočala), bez dodatnih
sredstava.
Ne dodirujte ekran šiljastim predmetima.
Ne dodirujte ekran mokrim rukama.
Po vrlo vrućem vremenu glasnoća se
može ograničiti radi zaštite sustava.
Vraća se na normalnu vrijednost nakon
snižavanja temperature u
kabini.
Sustav se može i
isključiti (potpuno
gašenje ekrana i
prekid zvuka) što može
trajati najmanje 5
minuta.
.
S

2
Pritisak: uključivanje/isključivanje.
Okretanje: podešavanje glasnoće
(za svaki izvor posebno).
Izbacivanje CD-a.
Paljenje/gašenje ekrana.
Isključivanje/privremeno
isključivanje zvuka.
Radio, okretanje: pretraživanje radio
stanica.
Media, okretanje: prelazak na
prethodnu/sljedeću pjesmu.
Pritisak: potvrda opcije prikazane
na ekranu.
Uključivanje, isključivanje,
određivanje parametara nekih
funkcija sustava i vozila.
Odustajanje od radnje u
tijeku.
Prelazak na višu razinu (izbornik ili
mapa).Glosar
Pojedinosti sustava Značenja/odgovarajuće radnje
VOLUME Podešavanje glasnoće okretanjem.
RADIO Otvaranje izbornika radija.
MEDIA Otvaranje izbornika medija i
raznih izvora zvuka.
N AV Otvaranje izbornika navigacije.
PHONE Otvaranje izbornika telefona.
MORE Prikaz podataka o
v

ozilu.
BROWSE
TUNE
SCROLL Okretanje tipke za:
-

p
omicanje u izborniku ili na popisu.
-

o
značavanje radiostanice.
ENTER Potvrda opcije prikazane na ekranu pritiskom.
S

3

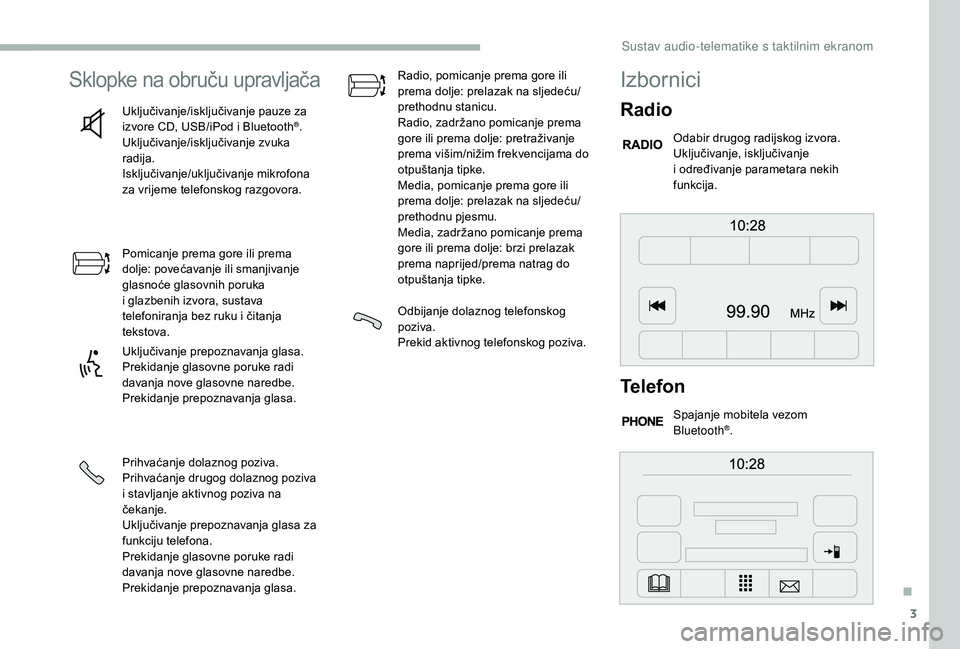

Sklopke na obruču upravljača
Uključivanje/isključivanje pauze za
izvore CD, USB/iPod i Bluetooth®.
Uključivanje/isključivanje zvuka
radija.
Isključivanje/uključivanje mikrofona
za vrijeme telefonskog razgovora.
Pomicanje prema gore ili prema
dolje: povećavanje ili smanjivanje
glasnoće glasovnih poruka
i

glazbenih izvora, sustava
telefoniranja bez ruku i

čitanja
tekstova.
Uključivanje prepoznavanja glasa.
Prekidanje glasovne poruke radi
davanja nove glasovne naredbe.
Prekidanje prepoznavanja glasa.
Prihvaćanje dolaznog poziva.
Prihvaćanje drugog dolaznog poziva
i

stavljanje aktivnog poziva na
čekanje.
Uključivanje prepoznavanja glasa za
funkciju telefona.
Prekidanje glasovne poruke radi
davanja nove glasovne naredbe.
Prekidanje prepoznavanja glasa. Radio, pomicanje prema gore ili
prema dolje: prelazak na sljedeću/
prethodnu stanicu.
Radio, zadržano pomicanje prema
gore ili prema dolje: pretraživanje
prema višim/nižim frekvencijama do
otpuštanja tipke.
Media, pomicanje prema gore ili
prema dolje: prelazak na sljedeću/
prethodnu pjesmu.
Media, zadržano pomicanje prema
gore ili prema dolje: brzi prelazak
prema naprijed/prema natrag do
otpuštanja tipke.
Odbijanje dolaznog telefonskog
poziva.
Prekid aktivnog telefonskog poziva.
Izbornici
Radio
Odabir drugog radijskog izvora.
Uključivanje, isključivanje
i
određivanje parametara nekih
funkcija.
Telefon
Spajanje mobitela vezom
Bluetooth®.
.
Sustav audio-telematike s taktilnim ekranom

4
Podaci o vozilu
Prikaz vanjske temperature, sata,
kompasa i
putnog računala.
Navigacija
Određivanje parametara navođenja
i izbor odredišta.
Postavke
Uključivanje, isključivanje,
određivanje parametara pojedinih
upravljačkih funkcija sustava i
vozila.

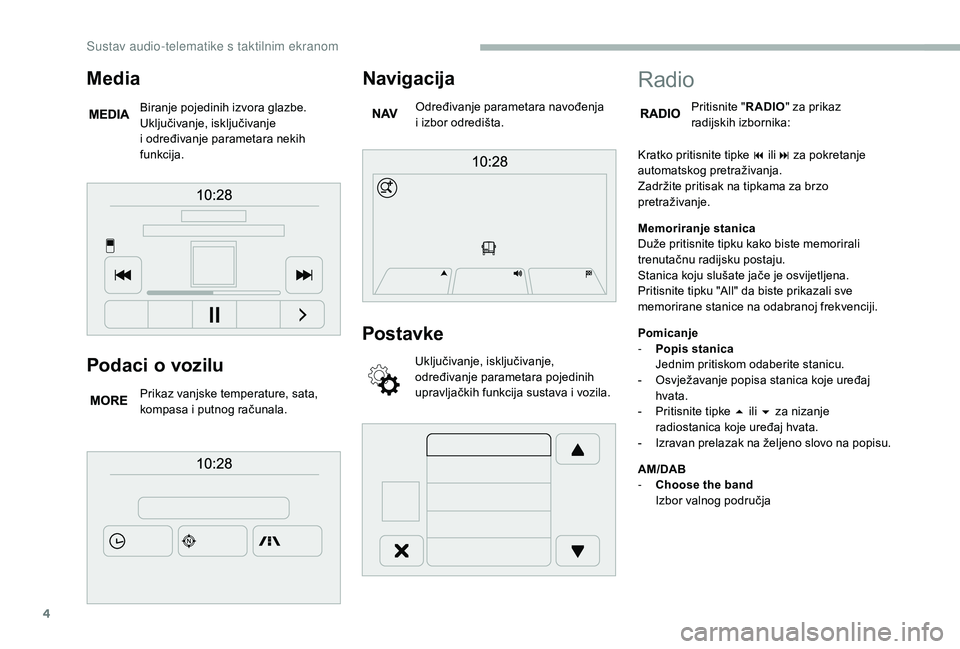

Media
Biranje pojedinih izvora glazbe.
Uključivanje, isključivanje
i određivanje parametara nekih
funkcija.
Radio
Pritisnite " RADIO" za prikaz
radijskih izbornika:
Kratko pritisnite tipke 9
ili: za pokretanje
automatskog pretraživanja.
Zadržite pritisak na tipkama za brzo
pretraživanje.
Memoriranje stanica
Duže pritisnite tipku kako biste memorirali
trenutačnu radijsku postaju.
Stanica koju slušate jače je osvijetljena.
Pritisnite tipku "All" da biste prikazali sve
memorirane stanice na odabranoj frekvenciji.
Pomicanje
-

P

opis stanica
Jednim pritiskom odaberite stanicu.
-

O

svježavanje popisa stanica koje uređaj
hvata.
-

P

ritisnite tipke 5 ili 6 za nizanje
radiostanica koje uređaj hvata.
-

I

zravan prelazak na željeno slovo na popisu.
AM/DAB
-

C

hoose the band
Izbor valnog područja
Sustav audio-telematike s taktilnim ekranom

5

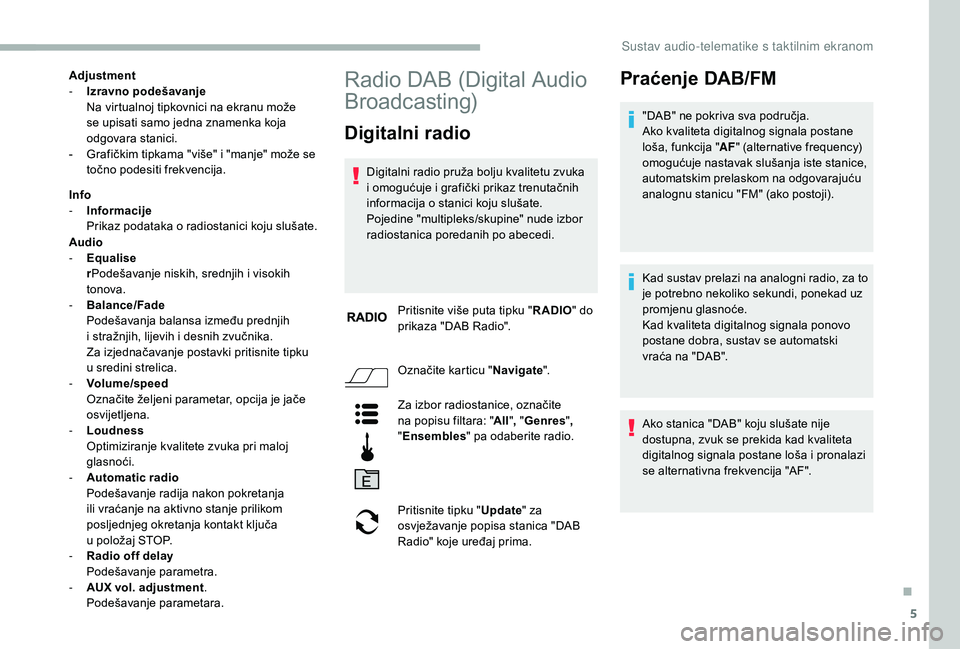

Adjustment
- I zravno podešavanje
Na virtualnoj tipkovnici na ekranu može
se upisati samo jedna znamenka koja
odgovara stanici.
-

G
rafičkim tipkama "više" i "manje" može se
točno podesiti frekvencija.
Info
-

I
nformacije
Prikaz podataka o
radiostanici koju slušate.
Audio
-

E
qualise
r Podešavanje niskih, srednjih i
visokih
tonova.
-

B
alance/Fade
Podešavanja balansa između prednjih
i
stražnjih, lijevih i desnih zvučnika.
Za izjednačavanje postavki pritisnite tipku
u
sredini strelica.
-

V
olume/speed
Označite željeni parametar, opcija je jače
osvijetljena.
-

L
oudness
Optimiziranje kvalitete zvuka pri maloj
glasnoći.
-

A
utomatic radio
Podešavanje radija nakon pokretanja
ili vraćanje na aktivno stanje prilikom
posljednjeg okretanja kontakt ključa
u
položaj STOP.
-

R
adio off delay
Podešavanje parametra.
-

A
UX vol. adjustment .
Podešavanje parametara.Radio DAB (Digital Audio
Broadcasting)
Digitalni radio
Digitalni radio pruža bolju kvalitetu zvuka
i omogućuje i grafički prikaz trenutačnih
informacija o
stanici koju slušate.
Pojedine "multipleks/skupine" nude izbor
radiostanica poredanih po abecedi.
Pritisnite više puta tipku " RADIO" do
prikaza "DAB Radio".
Označite karticu " Navigate".
Za izbor radiostanice, označite
na popisu filtara: " All", " Genres ",
" Ensembles " pa odaberite radio.
Pritisnite tipku " Update" za
osvježavanje popisa stanica "DAB
Radio" koje uređaj prima.
Praćenje DAB/FM
"DAB" ne pokriva sva područja.
Ako kvaliteta digitalnog signala postane
loša, funkcija " AF" (alternative frequency)
omogućuje nastavak slušanja iste stanice,
automatskim prelaskom na odgovarajuću
analognu stanicu "FM" (ako postoji).
Kad sustav prelazi na analogni radio, za to
je potrebno nekoliko sekundi, ponekad uz
promjenu glasnoće.
Kad kvaliteta digitalnog signala ponovo
postane dobra, sustav se automatski
vraća na "DAB".
Ako stanica "DAB" koju slušate nije
dostupna, zvuk se prekida kad kvaliteta
digitalnog signala postane loša i
pronalazi
se alternativna frekvencija "AF".
.
Sustav audio-telematike s taktilnim ekranom

6

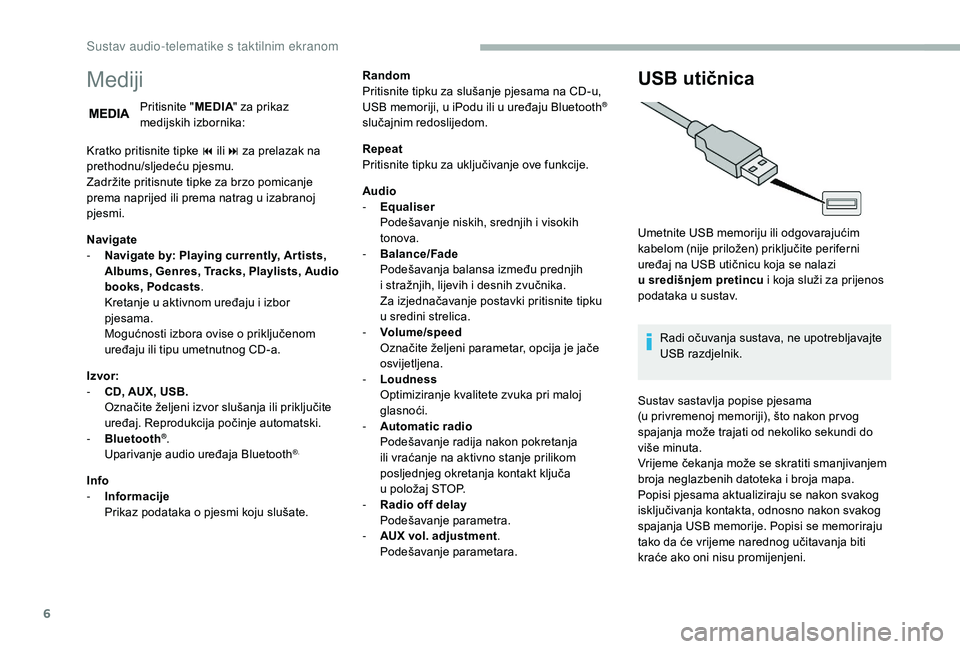

Mediji
Pritisnite "MEDIA" za prikaz
medijskih izbornika:
Kratko pritisnite tipke 9
ili: za prelazak na
prethodnu/sljedeću pjesmu.
Zadržite pritisnute tipke za brzo pomicanje
prema naprijed ili prema natrag u
izabranoj
pjesmi.
Navigate
-

N

avigate by: Playing currently, Ar tists,
Albums, Genres, Tracks, Playlists, Audio
books, Podcasts .
Kretanje u
aktivnom uređaju i izbor
pjesama.
Mogućnosti izbora ovise o
priključenom
uređaju ili tipu umetnutnog CD-a.
Izvor:
-

C

D, AUX, USB.
Označite željeni izvor slušanja ili priključite
uređaj. Reprodukcija počinje automatski.
-

Bl

uetooth
®.
Uparivanje audio uređaja Bluetooth®.
Info
- I nformacije
Prikaz podataka o
pjesmi koju slušate. Random
Pritisnite tipku za slušanje pjesama na CD-u,
USB memoriji, u iPodu ili u
uređaju Bluetooth
®
slučajnim redoslijedom.
Repeat
Pritisnite tipku za uključivanje ove funkcije.
Audio
-

E

qualiser
Podešavanje niskih, srednjih i

visokih
tonova.
-

B

alance/Fade
Podešavanja balansa između prednjih
i

stražnjih, lijevih i

desnih zvučnika.
Za izjednačavanje postavki pritisnite tipku
u

sredini strelica.
-

V

olume/speed
Označite željeni parametar, opcija je jače
osvijetljena.
-

L

oudness
Optimiziranje kvalitete zvuka pri maloj
glasnoći.
-

A

utomatic radio
Podešavanje radija nakon pokretanja
ili vraćanje na aktivno stanje prilikom
posljednjeg okretanja kontakt ključa
u

položaj STOP.
-

R

adio off delay
Podešavanje parametra.
-

A

UX vol. adjustment .
Podešavanje parametara.
USB utičnica
Umetnite USB memoriju ili odgovarajućim
kabelom (nije priložen) priključite periferni
uređaj na USB utičnicu koja se nalazi
u
središnjem pretincu i koja služi za prijenos
podataka u
sustav.
Radi očuvanja sustava, ne upotrebljavajte
USB razdjelnik.
Sustav sastavlja popise pjesama
(u privremenoj memoriji), što nakon pr vog
spajanja može trajati od nekoliko sekundi do
više minuta.
Vrijeme čekanja može se skratiti smanjivanjem
broja neglazbenih datoteka i
broja mapa.
Popisi pjesama aktualiziraju se nakon svakog
isključivanja kontakta, odnosno nakon svakog
spajanja USB memorije. Popisi se memoriraju
tako da će vrijeme narednog učitavanja biti
kraće ako oni nisu promijenjeni.
Sustav audio-telematike s taktilnim ekranom
