2019 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

7

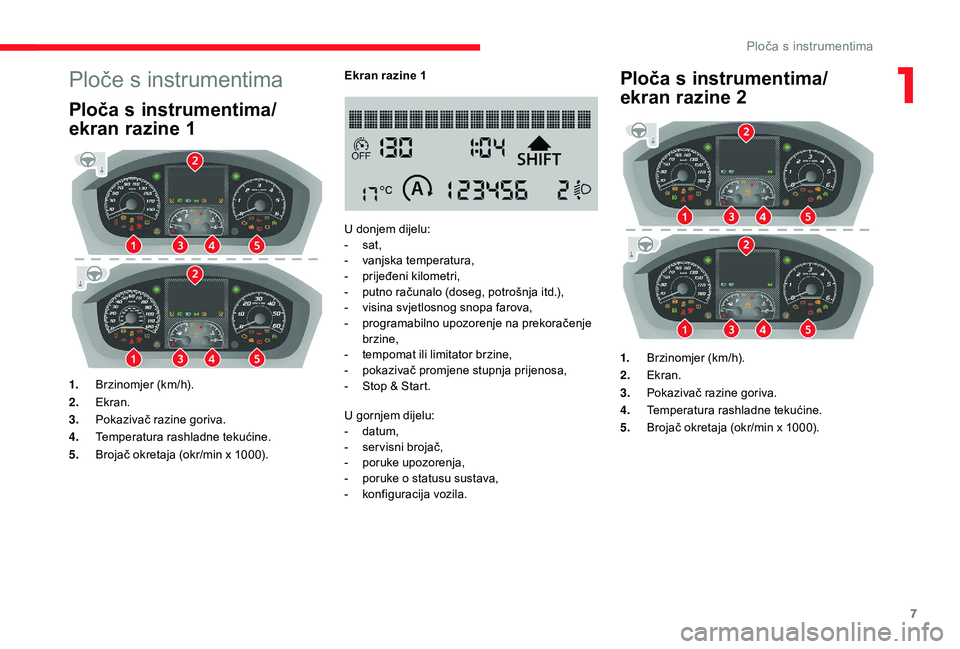

Ploče s instrumentima
Ploča s instrumentima/
ekran razine 1
1.Brzinomjer (km/h).
2. Ekran.
3. Pokazivač razine goriva.
4. Temperatura rashladne tekućine.
5. Brojač okretaja (okr/min x 1000). Ekran razine 1
U donjem dijelu:
-

s
at,
-
v
anjska temperatura,
-
pr
ijeđeni kilometri,
-
p
utno računalo (doseg, potrošnja itd.),
-
v
isina svjetlosnog snopa farova,
-
p
rogramabilno upozorenje na prekoračenje
brzine,
-
t
empomat ili limitator brzine,
- p okazivač promjene stupnja prijenosa,
- S top & Start.
U gornjem dijelu:
-

d
atum,
-
s

ervisni brojač,
-
p

oruke upozorenja,
-

p
oruke o statusu sustava,
-
k

onfiguracija vozila.
Ploča s instrumentima/
ekran razine 2
1.Brzinomjer (km/h).
2. Ekran.
3. Pokazivač razine goriva.
4. Temperatura rashladne tekućine.
5. Brojač okretaja (okr/min x 1000).
1
Ploča s instrumentima

8
U lijevom dijelu:
- s at,
-

v
anjska temperatura,
-

ž
aruljice upozorenja ili statusa,
-

t
empomat ili limitator brzine.
U desnom dijelu:
-

d
atum,
-
s

ervisni brojač,
-

p
utno računalo (doseg, potrošnja itd.),
-
p

oruke upozorenja,
-

p
oruke o statusu sustava,
-
k

onfiguracija vozila,
-

v
isina svjetlosnog snopa farova,
-
pr

ijeđeni kilometri.
Kontrolne žaruljice
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke žaruljice
upozorenja pale se na nekoliko sekundi.
Te iste žaruljice upozorenja moraju se ugasiti
odmah nakon pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o čemu se radi.

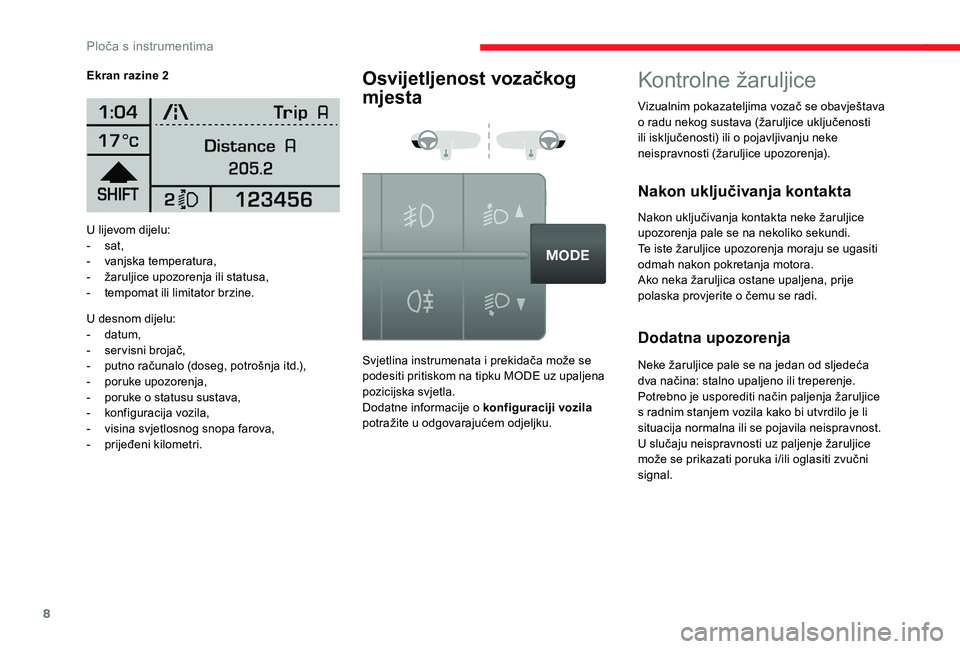

Ekran razine 2
Osvijetljenost vozačkog
mjesta
Svjetlina instrumenata i prekidača može se
p odesiti pritiskom na tipku MODE uz upaljena
pozicijska svjetla.
Dodatne informacije o
konfiguraciji vozila
potražite u
odgovarajućem odjeljku.
Dodatna upozorenja
Neke žaruljice pale se na jedan od sljedeća
dva načina: stalno upaljeno ili treperenje.
Potrebno je usporediti način paljenja žaruljice
s radnim stanjem vozila kako bi utvrdilo je li
situacija normalna ili se pojavila neispravnost.
U slučaju neispravnosti uz paljenje žaruljice
može se prikazati poruka i/ili oglasiti zvučni
signal. Vizualnim pokazateljima vozač se obavještava
o radu nekog sustava (žaruljice uključenosti
ili isključenosti) ili o pojavljivanju neke
neispravnosti (žaruljice upozorenja).
Ploča s instrumentima

9

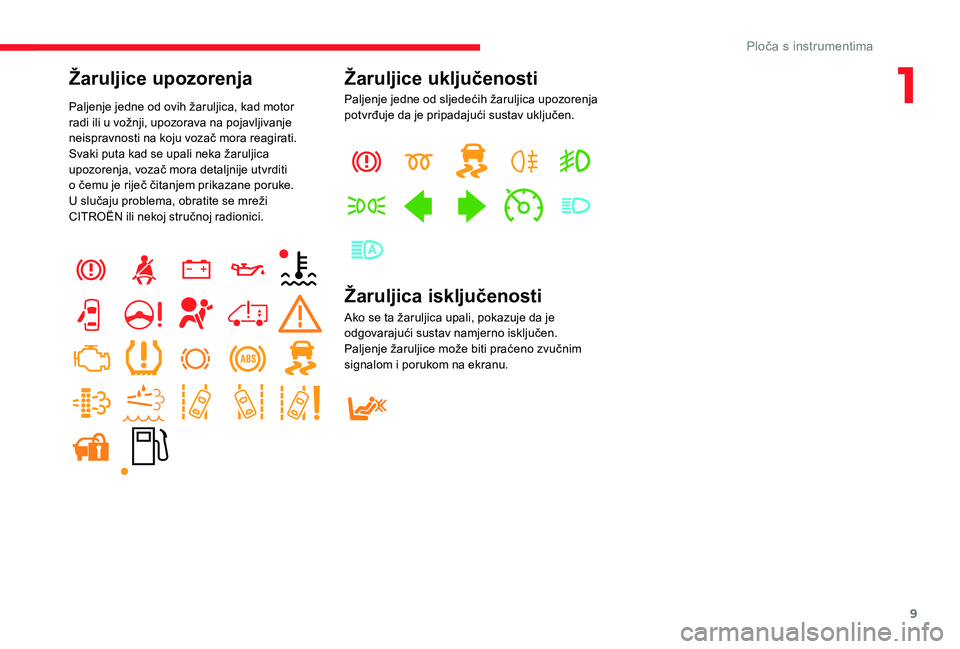

Žaruljice upozorenja
Paljenje jedne od ovih žaruljica, kad motor
radi ili u vožnji, upozorava na pojavljivanje
neispravnosti na koju vozač mora reagirati.
Svaki puta kad se upali neka žaruljica
upozorenja, vozač mora detaljnije utvrditi
o
čemu je riječ čitanjem prikazane poruke.
U slučaju problema, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Žaruljice uključenosti
Paljenje jedne od sljedećih žaruljica upozorenja
potvrđuje da je pripadajući sustav uključen.
Žaruljica isključenosti
Ako se ta žaruljica upali, pokazuje da je
odgovarajući sustav namjerno isključen.
Paljenje žaruljice može biti praćeno zvučnim
signalom i
porukom na ekranu.
1
Ploča s instrumentima

10

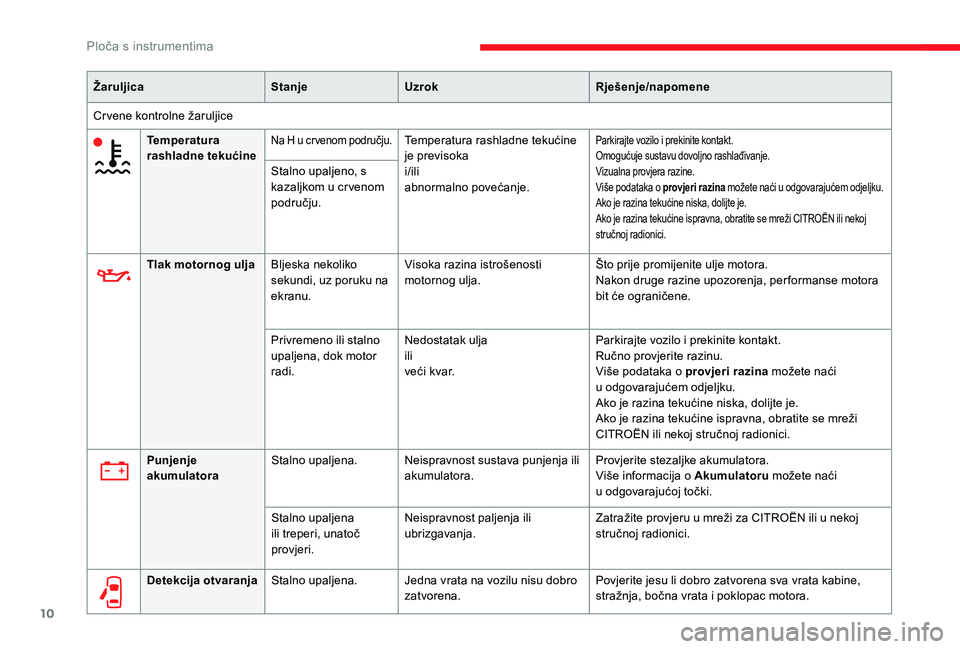

ŽaruljicaStanjeUzrok Rješenje/napomene
Cr vene kontrolne žaruljice Temperatura
rashladne tekućine
Na H u cr venom području.Temperatura rashladne tekućine
je previsoka
i/ili
abnormalno povećanje.Parkirajte vozilo i prekinite kontakt.
O mogućuje sustavu dovoljno rashlađivanje.
Vizualna provjera razine.
Više podataka o
provjeri razina možete naći u odgovarajućem odjeljku.
Ako je razina tekućine niska, dolijte je.
Ako je razina tekućine ispravna, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Stalno upaljeno, s
kazaljkom u cr venom
području.
Tlak motornog ulja Bljeska nekoliko
sekundi, uz poruku na
ekranu. Visoka razina istrošenosti
motornog ulja.
Što prije promijenite ulje motora.
Nakon druge razine upozorenja, per formanse motora
bit će ograničene.
Privremeno ili stalno
upaljena, dok motor
radi. Nedostatak ulja
ili
veći kvar. Parkirajte vozilo i
prekinite kontakt.
Ručno provjerite razinu.
Više podataka o
provjeri razina možete naći
u
odgovarajućem odjeljku.
Ako je razina tekućine niska, dolijte je.
Ako je razina tekućine ispravna, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Punjenje
akumulatora Stalno upaljena.
Neispravnost sustava punjenja ili
akumulatora. Provjerite stezaljke akumulatora.
Više informacija o
Akumulatoru možete naći
u
odgovarajućoj točki.
Stalno upaljena
ili treperi, unatoč
provjeri. Neispravnost paljenja ili
ubrizgavanja.
Zatražite provjeru u
mreži za CITROËN ili u nekoj
stručnoj radionici.
Detekcija otvaranja Stalno upaljena. Jedna vrata na vozilu nisu dobro
zatvorena. Povjerite jesu li dobro zatvorena sva vrata kabine,
stražnja, bočna vrata i
poklopac motora.
Ploča s instrumentima

11

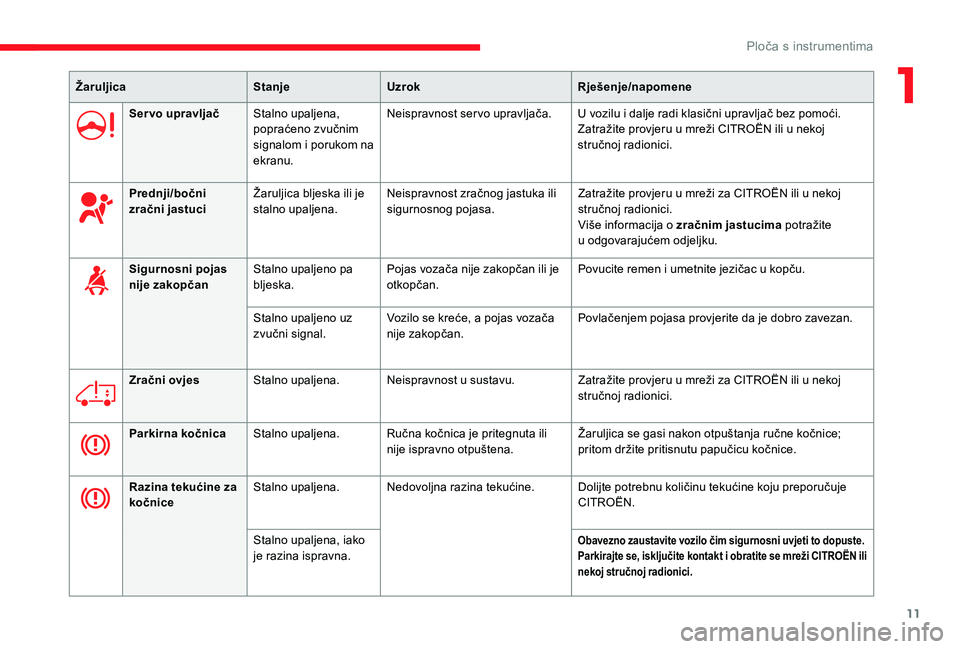

ŽaruljicaStanjeUzrok Rješenje/napomene
Ser vo upravljač Stalno upaljena,
popraćeno zvučnim
signalom i
porukom na
ekranu. Neispravnost servo upravljača.
U vozilu i
dalje radi klasični upravljač bez pomoći.
Zatražite provjeru u
mreži CITROËN ili u nekoj
stručnoj radionici.
Prednji/bočni
zračni jastuci Žaruljica bljeska ili je
stalno upaljena. Neispravnost zračnog jastuka ili
sigurnosnog pojasa. Zatražite provjeru u
mreži za CITROËN ili u nekoj
stručnoj radionici.
Više informacija o
zračnim jastucima potražite
u
odgovarajućem odjeljku.
Sigurnosni pojas
nije zakopčan Stalno upaljeno pa
bljeska. Pojas vozača nije zakopčan ili je
otkopčan. Povucite remen i
umetnite jezičac u kopču.
Stalno upaljeno uz
zvučni signal. Vozilo se kreće, a pojas vozača
nije zakopčan. Povlačenjem pojasa provjerite da je dobro zavezan.
Zračni ovjes Stalno upaljena. Neispravnost u
sustavu.Zatražite provjeru u
mreži za CITROËN ili u nekoj
stručnoj radionici.
Parkirna kočnica Stalno upaljena. Ručna kočnica je pritegnuta ili
nije ispravno otpuštena. Žaruljica se gasi nakon otpuštanja ručne kočnice;
pritom držite pritisnutu papučicu kočnice.
Razina tekućine za
kočnice Stalno upaljena.
Nedovoljna razina tekućine. Dolijte potrebnu količinu tekućine koju preporučuje
CITROËN.
Stalno upaljena, iako
je razina ispravna.
Obavezno zaustavite vozilo čim sigurnosni uvjeti to dopuste.
Parkirajte se, isključite kontakt i obratite se mreži CITROËN ili
nekoj stručnoj radionici.
1
Ploča s instrumentima

12

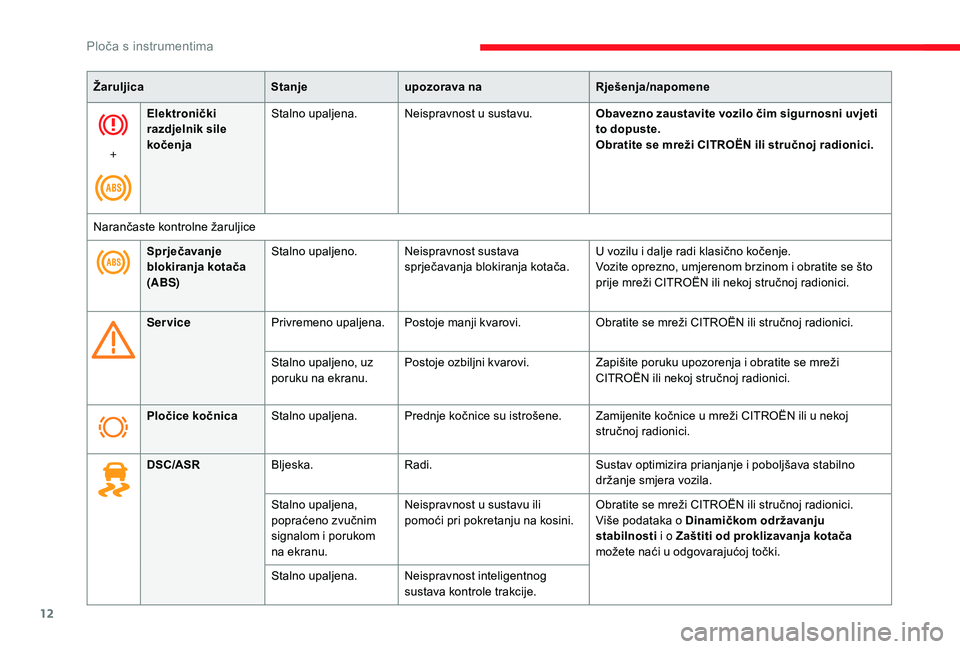

ŽaruljicaStanjeupozorava na Rješenja/napomene
+ Elektronički
razdjelnik sile
kočenja
Stalno upaljena.
Neispravnost u
sustavu.Obavezno zaustavite vozilo čim sigurnosni uvjeti
to dopuste.
Obratite se mreži CITROËN ili stručnoj radionici.
Narančaste kontrolne žaruljice Sprječavanje
blokiranja kotača
(ABS) Stalno upaljeno.
Neispravnost sustava
sprječavanja blokiranja kotača. U vozilu i
dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i
obratite se što
prije mreži CITROËN ili nekoj stručnoj radionici.
Service Privremeno upaljena. Postoje manji kvarovi. Obratite se mreži CITROËN ili stručnoj radionici.
Stalno upaljeno, uz
poruku na ekranu. Postoje ozbiljni kvarovi.
Zapišite poruku upozorenja i
obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Pločice kočnica Stalno upaljena. Prednje kočnice su istrošene. Zamijenite kočnice u
mreži CITROËN ili u nekoj
stručnoj radionici.
DSC/ASR Bljeska. Radi. Sustav optimizira prianjanje i
poboljšava stabilno
držanje smjera vozila.
Stalno upaljena,
popraćeno zvučnim
signalom i
porukom
na ekranu. Neispravnost u
sustavu ili
pomoći pri pokretanju na kosini. Obratite se mreži CITROËN ili stručnoj radionici.
Više podataka o
Dinamičkom održavanju
stabilnosti i
o Zaštiti od proklizavanja kotača
možete naći u
odgovarajućoj točki.
Stalno upaljena. Neispravnost inteligentnog
sustava kontrole trakcije.
Ploča s instrumentima

13

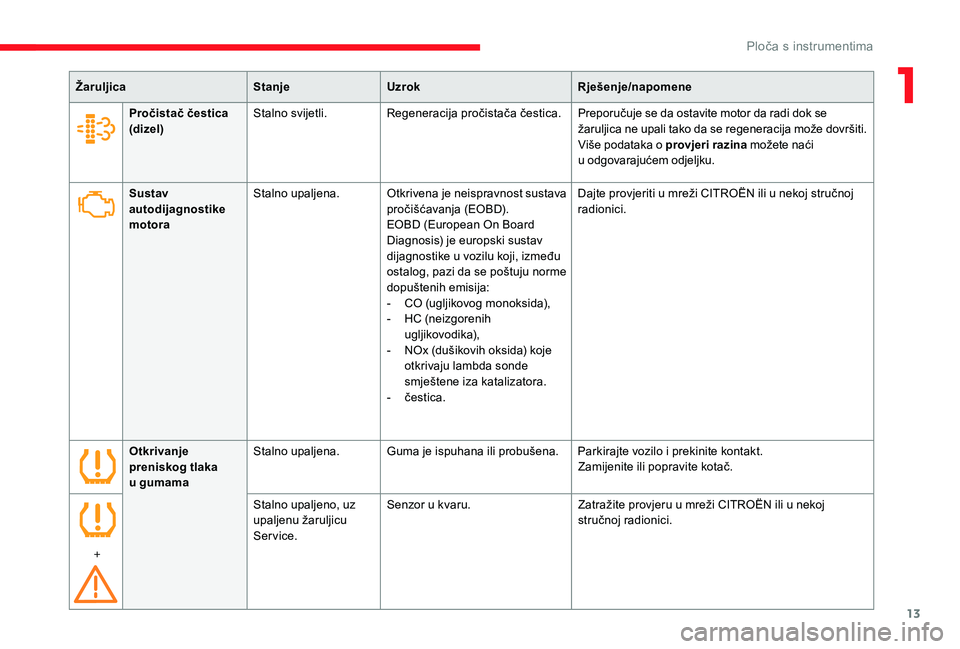

ŽaruljicaStanjeUzrok Rješenje/napomene
Sustav
autodijagnostike
motora Stalno upaljena.
Otkrivena je neispravnost sustava
pročišćavanja (EOBD).
EOBD (European On Board
Diagnosis) je europski sustav
dijagnostike u
vozilu koji, između
ostalog, pazi da se poštuju norme
dopuštenih emisija:
-

C
O (ugljikovog monoksida),
-

H
C (neizgorenih
ugljikovodika),
-

N
Ox (dušikovih oksida) koje
otkrivaju lambda sonde
smještene iza katalizatora.
-
č

estica.Dajte provjeriti u
mreži CITROËN ili u nekoj stručnoj
radionici.
Pročistač čestica
(dizel)
Stalno svijetli.
Regeneracija pročistača čestica. Preporučuje se da ostavite motor da radi dok se
žaruljica ne upali tako da se regeneracija može dovršiti.
Više podataka o
provjeri razina možete naći
u
odgovarajućem odjeljku.
Otkrivanje
preniskog tlaka
u
g

umama Stalno upaljena.
Guma je ispuhana ili probušena. Parkirajte vozilo i
prekinite kontakt.
Zamijenite ili popravite kotač.
+ Stalno upaljeno, uz
upaljenu žaruljicu
Service.
Senzor u
kvaru.Zatražite provjeru u
mreži CITROËN ili u nekoj
stručnoj radionici.
1
Ploča s instrumentima

14

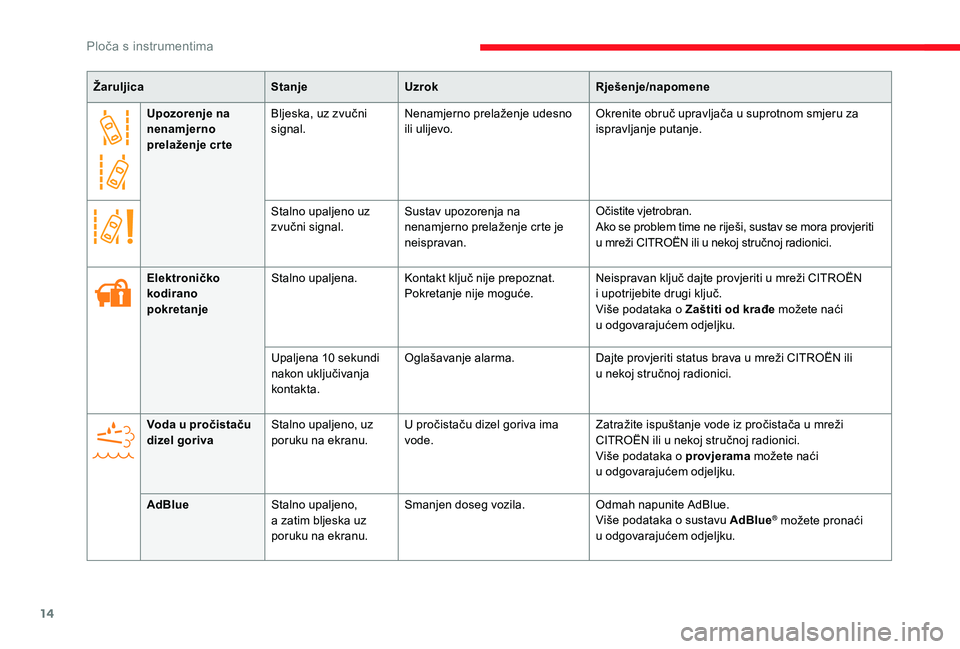

Upozorenje na
nenamjerno
prelaženje cr teBljeska, uz zvučni
signal.
Nenamjerno prelaženje udesno
ili ulijevo. Okrenite obruč upravljača u
suprotnom smjeru za
ispravljanje putanje.
Stalno upaljeno uz
zvučni signal. Sustav upozorenja na
nenamjerno prelaženje crte je
neispravan. Očistite vjetrobran.
Ako se problem time ne riješi, sustav se mora provjeriti
u mreži CITROËN ili u nekoj stručnoj radionici.
Žaruljica
StanjeUzrok Rješenje/napomene
Elektroničko
kodirano
pokretanje Stalno upaljena.
Kontakt ključ nije prepoznat.
Pokretanje nije moguće. Neispravan ključ dajte provjeriti u
mreži CITROËN
i
upotrijebite drugi ključ.
Više podataka o
Zaštiti od krađe možete naći
u
odgovarajućem odjeljku.
Upaljena 10
sekundi
nakon uključivanja
kontakta. Oglašavanje alarma.
Dajte provjeriti status brava u
mreži CITROËN ili
u
nekoj stručnoj radionici.
Voda u
pročistaču
dizel goriva Stalno upaljeno, uz
poruku na ekranu. U pročistaču dizel goriva ima
vode. Zatražite ispuštanje vode iz pročistača u
mreži
CITROËN ili u
nekoj stručnoj radionici.
Više podataka o
provjerama možete naći
u
odgovarajućem odjeljku.
AdBlue Stalno upaljeno,
a zatim bljeska uz
poruku na ekranu. Smanjen doseg vozila.
Odmah napunite AdBlue.
Više podataka o
sustavu AdBlue
® možete pronaći
u

odgovarajućem odjeljku.
Ploča s instrumentima
