2019 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

71

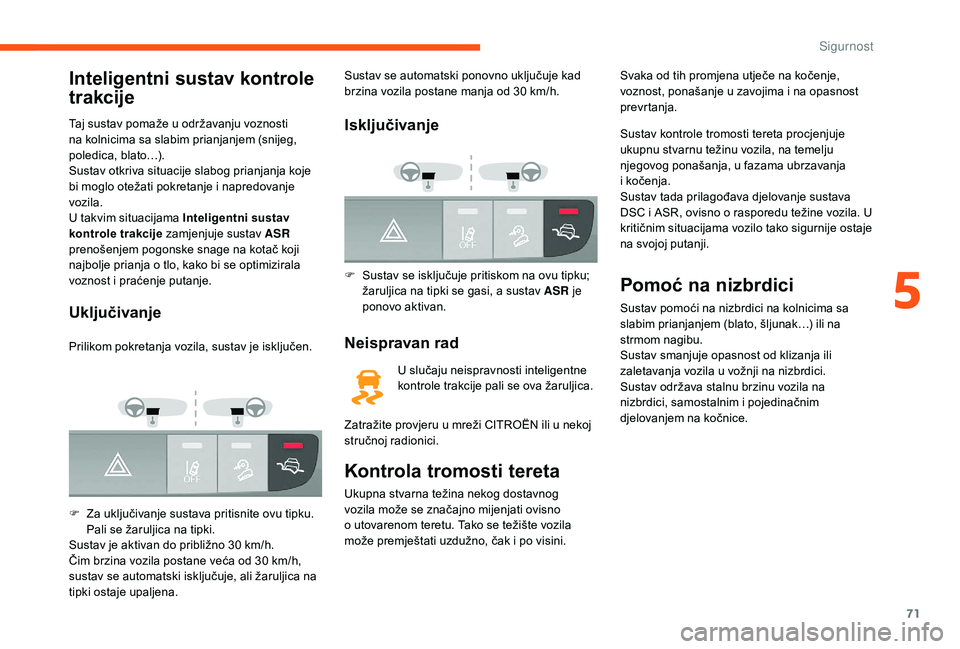

Inteligentni sustav kontrole
trakcije
Taj sustav pomaže u održavanju voznosti
n a kolnicima sa slabim prianjanjem (snijeg,
poledica, blato…).
Sustav otkriva situacije slabog prianjanja koje
bi moglo otežati pokretanje i
napredovanje
vozila.
U takvim situacijama Inteligentni sustav
kontrole trakcije zamjenjuje sustav ASR
prenošenjem pogonske snage na kotač koji
najbolje prianja o
tlo, kako bi se optimizirala
voznost i
praćenje putanje.
Uključivanje
Prilikom pokretanja vozila, sustav je isključen.
F

Z
a uključivanje sustava pritisnite ovu tipku.
Pali se žaruljica na tipki.
Sustav je aktivan do približno 30
km/h.
Čim brzina vozila postane veća od 30
km/h,
sustav se automatski isključuje, ali žaruljica na
tipki ostaje upaljena. Sustav se automatski ponovno uključuje kad
brzina vozila postane manja od 30
km/h.
Isključivanje
F Sustav se isključuje pritiskom na ovu tipku;
žaruljica na tipki se gasi, a sustav ASR je
ponovo aktivan.
Neispravan rad
U slučaju neispravnosti inteligentne
kontrole trakcije pali se ova žaruljica.
Zatražite provjeru u
mreži CITROËN ili u nekoj
stručnoj radionici.
Kontrola tromosti tereta
Svaka od tih promjena utječe na kočenje,
voznost, ponašanje u zavojima i na opasnost
prevrtanja.
Ukupna stvarna težina nekog dostavnog
vozila može se značajno mijenjati ovisno
o

utovarenom teretu. Tako se težište vozila
može premještati uzdužno, čak i

po visini. Sustav kontrole tromosti tereta procjenjuje
ukupnu stvarnu težinu vozila, na temelju
njegovog ponašanja, u fazama ubrzavanja
i
kočenja.
Sustav tada prilagođava djelovanje sustava
DSC i
ASR, ovisno o rasporedu težine vozila. U
kritičnim situacijama vozilo tako sigurnije ostaje
na svojoj putanji.
Pomoć na nizbrdici
Sustav pomoći na nizbrdici na kolnicima sa
slabim prianjanjem (blato, šljunak…) ili na
strmom nagibu.
Sustav smanjuje opasnost od klizanja ili
zaletavanja vozila u
vožnji na nizbrdici.
Sustav održava stalnu brzinu vozila na
nizbrdici, samostalnim i
pojedinačnim
djelovanjem na kočnice.
5
5
Sigurnost

72
Sigurnosni pojasevi
Prednji sigurnosni pojasevi
Sigurnosni pojas vozača ima pirotehnički
zatezač i graničnik djelovanja sila.
U izvedbama s
prednjim zračnim jastukom
suvozača, i to mjesto je opremljeno
pirotehničkim zatezačem i
graničnikom
djelovanja sila.
Prednja klupa ima dva sigurnosna pojasa.
Uključivanje
Nakon pokretanja vozila, sustav je isključen.
F

P
ri brzini manjoj od 30 km/h, uključite
sustav pritiskom na ovu tipku u
sredini
armaturne ploče. Žaruljica na tipki se pali.
Čim se vozilo počne spuštati, možete otpustiti
papučice gasa i
kočnice; žaruljica na tipki
bljeska.
Stop svjetla automatski se pale kad je funkcija
uključena.
Ako brzina postane veća od 30
km/h, sustav
se automatski isključuje, ali žaruljica na tipki
ostaje upaljena.
Sustav se ponovo automatski uključuje kad
brzina vozila postane manja od 30
km/h.
U svakom trenutku možete ponovno
pritisnuti papučicu gasa ili kočnice. Kako bi se sustav aktivirao, nagib mora
biti veći od 8
%.
Ne koristite sustav s ručicom mjenjača
u
neutralnom položaju.
Uključite stupanj prijenosa koji odgovara
brzini vozila kako se motor ne bi ugasio.
Isključivanje
F Pritisnite tu tipku da biste isključili sustav. Kontrolna žaruljica na tipki se gasi.
Iznad 50
km/h sustav se potpuno isključuje, a
žaruljica na tipki se gasi.
Funkcija može biti nedostupna u
slučaju
pregrijavanja kočnica. Pričekajte da se
ohlade nekoliko minuta prije ponovnog
pokušaja.
Neispravan rad
U slučaju neispravnosti pomoći na
nizbrdici, pali se ova žaruljica.
Zatražite provjeru u
mreži CITROËN ili u nekoj
stručnoj radionici.
Ako se prednja klupa ugrađuje naknadno,
ona obavezno mora biti opremljena
homologiranim sigurnosnim pojasima.
Sig

73

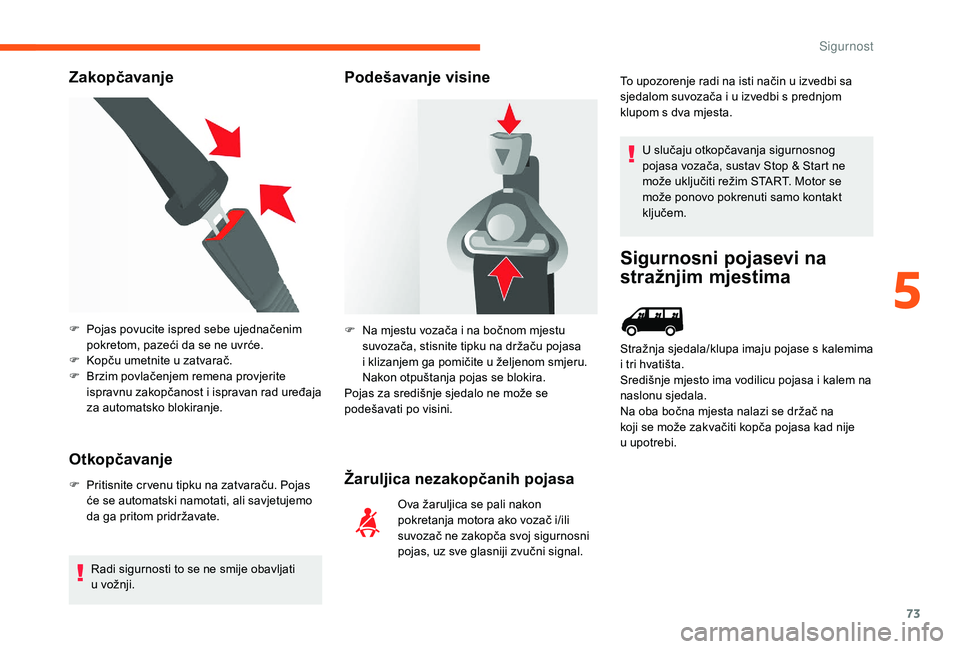

Zakopčavanje
Otkopčavanje
F Pritisnite cr venu tipku na zatvaraču. Pojas će se automatski namotati, ali savjetujemo
da ga pritom pridržavate.
Radi sigurnosti to se ne smije obavljati
u
vožnji.
Podešavanje visine
Žaruljica nezakopčanih pojasa
F Pojas povucite ispred sebe ujednačenim pokretom, pazeći da se ne uvrće.
F

K
opču umetnite u zatvarač.
F

B
rzim povlačenjem remena provjerite
ispravnu zakopčanost i
ispravan rad uređaja
za automatsko blokiranje. F
N a mjestu vozača i na bočnom mjestu
suvozača, stisnite tipku na držaču pojasa
i
klizanjem ga pomičite u željenom smjeru.
Nakon otpuštanja pojas se blokira.
Pojas za središnje sjedalo ne može se
podešavati po visini.
Ova žaruljica se pali nakon
pokretanja motora ako vozač i/ili
suvozač ne zakopča svoj sigurnosni
pojas, uz sve glasniji zvučni signal. To upozorenje radi na isti način u
izvedbi sa
sjedalom suvozača i u izvedbi s prednjom
klupom s dva mjesta.
U slučaju otkopčavanja sigurnosnog
pojasa vozača, sustav Stop & Start ne
može uključiti režim START. Motor se
može ponovo pokrenuti samo kontakt
ključem.
Sigurnosni pojasevi na
stražnjim mjestima
Stražnja sjedala/klupa imaju pojase s kalemima
i tri hvatišta.
Središnje mjesto ima vodilicu pojasa i
kalem na
naslonu sjedala.
Na oba bočna mjesta nalazi se držač na
koji se može zakvačiti kopča pojasa kad nije
u
upotrebi.
5
5
Sig

74

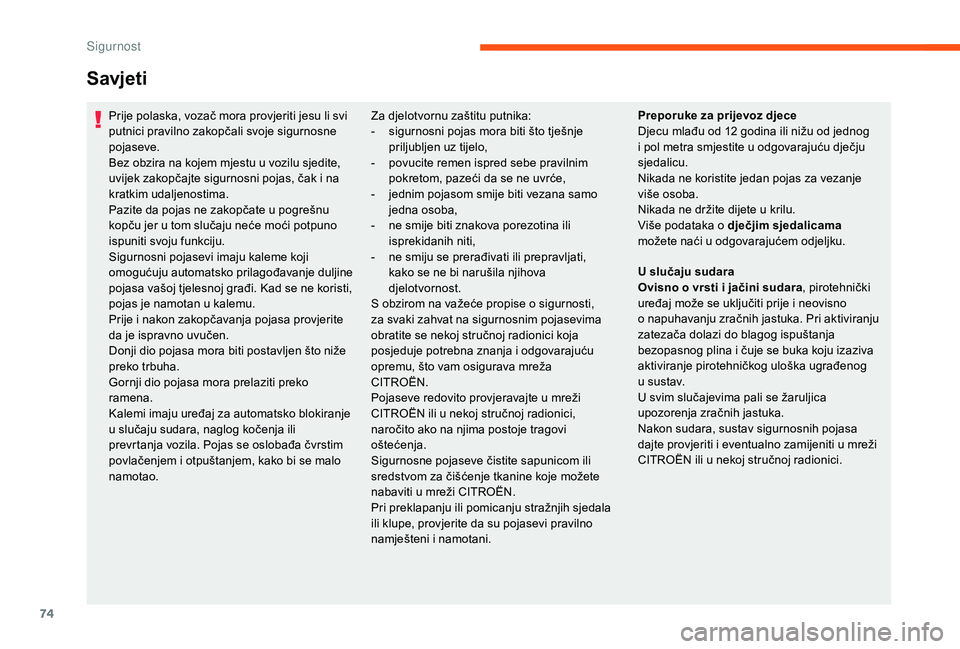

Prije polaska, vozač mora provjeriti jesu li svi
putnici pravilno zakopčali svoje sigurnosne
pojaseve.
Bez obzira na kojem mjestu u vozilu sjedite,
uvijek zakopčajte sigurnosni pojas, čak i
na
kratkim udaljenostima.
Pazite da pojas ne zakopčate u
pogrešnu
kopču jer u
tom slučaju neće moći potpuno
ispuniti svoju funkciju.
Sigurnosni pojasevi imaju kaleme koji
omogućuju automatsko prilagođavanje duljine
pojasa vašoj tjelesnoj građi. Kad se ne koristi,
pojas je namotan u
kalemu.
Prije i
nakon zakopčavanja pojasa provjerite
da je ispravno uvučen.
Donji dio pojasa mora biti postavljen što niže
preko trbuha.
Gornji dio pojasa mora prelaziti preko
ramena.
Kalemi imaju uređaj za automatsko blokiranje
u
slučaju sudara, naglog kočenja ili
prevrtanja vozila. Pojas se oslobađa čvrstim
povlačenjem i
otpuštanjem, kako bi se malo
namotao.
Savjeti
Za djelotvornu zaštitu putnika:
- s igurnosni pojas mora biti što tješnje
priljubljen uz tijelo,
-

p
ovucite remen ispred sebe pravilnim
pokretom, pazeći da se ne uvrće,
-

j
ednim pojasom smije biti vezana samo
jedna osoba,
-

n
e smije biti znakova porezotina ili
isprekidanih niti,
-

n
e smiju se prerađivati ili prepravljati,
kako se ne bi narušila njihova
djelotvornost.
S obzirom na važeće propise o
sigurnosti,
za svaki zahvat na sigurnosnim pojasevima
obratite se nekoj stručnoj radionici koja
posjeduje potrebna znanja i
odgovarajuću
opremu, što vam osigurava mreža
CITROËN.
Pojaseve redovito provjeravajte u
mreži
CITROËN ili u
nekoj stručnoj radionici,
naročito ako na njima postoje tragovi
oštećenja.
Sigurnosne pojaseve čistite sapunicom ili
sredstvom za čišćenje tkanine koje možete
nabaviti u
mreži CITROËN.
Pri preklapanju ili pomicanju stražnjih sjedala
ili klupe, provjerite da su pojasevi pravilno
namješteni i
nam

otani. Preporuke za prijevoz djece
Djecu mlađu od 12
godina ili nižu od jednog
i
pol metra smjestite u odgovarajuću dječju
sjedalicu.
Nikada ne koristite jedan pojas za vezanje
više osoba.
Nikada ne držite dijete u
krilu.
Više podataka o
dječjim sjedalicama
možete naći u
odgovarajućem odjeljku.
U slučaju sudara
Ovisno o


vrsti i jačini sudara, pirotehnički
uređaj može se uključiti prije i
neovisno
o
napuhavanju zračnih jastuka. Pri aktiviranju
zatezača dolazi do blagog ispuštanja
bezopasnog plina i
čuje se buka koju izaziva
aktiviranje pirotehničkog uloška ugrađenog
u
sustav.
U svim slučajevima pali se žaruljica
upozorenja zračnih jastuka.
Nakon sudara, sustav sigurnosnih pojasa
dajte provjeriti i
eventualno zamijeniti u mreži
CITROËN ili u
nekoj stručnoj radionici.
Sigurnost

75

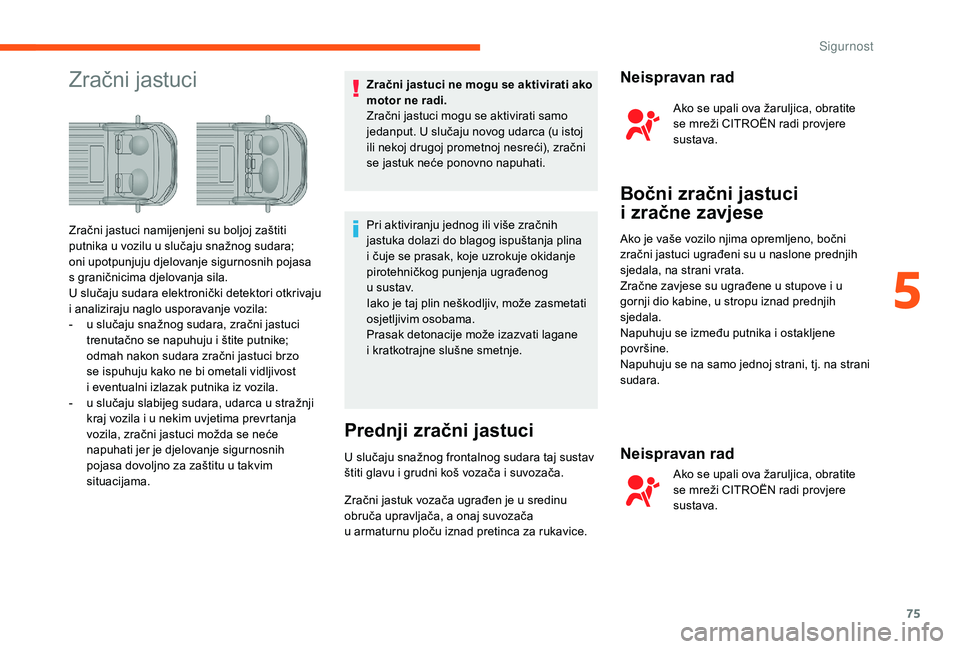

Zračni jastuciZračni jastuci ne mogu se aktivirati ako
motor ne radi.
Zračni jastuci mogu se aktivirati samo
jedanput. U slučaju novog udarca (u istoj
ili nekoj drugoj prometnoj nesreći), zračni
se jastuk neće ponovno napuhati.
Zračni jastuci namijenjeni su boljoj zaštiti
putnika u

vozilu u

slučaju snažnog sudara;
oni upotpunjuju djelovanje sigurnosnih pojasa
s

graničnicima djelovanja sila.
U slučaju sudara elektronički detektori otkrivaju
i
anal

iziraju naglo usporavanje vozila:
-

u s

lučaju snažnog sudara, zračni jastuci
trenutačno se napuhuju i

štite putnike;
odmah nakon sudara zračni jastuci brzo
se ispuhuju kako ne bi ometali vidljivost
i

eventualni izlazak putnika iz vozila.
-

u s

lučaju slabijeg sudara, udarca u

stražnji
kraj vozila i

u nekim uvjetima prevrtanja
vozila, zračni jastuci možda se neće
napuhati jer je djelovanje sigurnosnih
pojasa dovoljno za zaštitu u

takvim
situacijama. Pri aktiviranju jednog ili više zračnih
jastuka dolazi do blagog ispuštanja plina
i
čuje se prasak, koje uzrokuje okidanje
pirotehničkog punjenja ugrađenog
u
sustav.
Iako je taj plin neškodljiv, može zasmetati
osjetljivim osobama.
Prasak detonacije može izazvati lagane
i
kratkotrajne slušne smetnje.
Prednji zračni jastuci
U slučaju snažnog frontalnog sudara taj sustav
štiti glavu i grudni koš vozača i suvozača.
Zračni jastuk vozača ugrađen je u
sredinu
obruča upravljača, a onaj suvozača
u
armaturnu ploču iznad pretinca za rukavice.
Neispravan rad
Ako se upali ova žaruljica, obratite
se mreži CITROËN radi provjere
sustava.
Bočni zračni jastuci
i
z
račne zavjese
Ako je vaše vozilo njima opremljeno, bočni
zračni jastuci ugrađeni su u
naslone prednjih
sjedala, na strani vrata.
Zračne zavjese su ugrađene u
stupove i u
gornji dio kabine, u stropu iznad prednjih
sjedala.
Napuhuju se između putnika i
ostakljene
površine.
Napuhuju se na samo jednoj strani, tj. na strani
sudara.
Neispravan rad
Ako se upali ova žaruljica, obratite
se mreži CITROËN radi provjere
sustava.
5
5
Sig

76

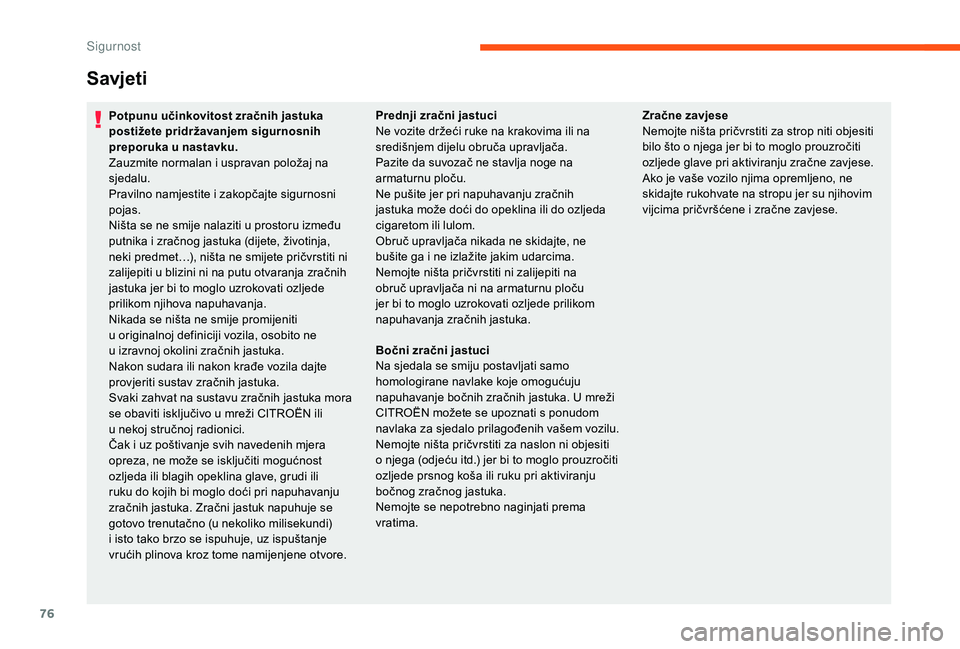

Savjeti
Potpunu učinkovitost zračnih jastuka
postižete pridržavanjem sigurnosnih
preporuka u nastavku.
Zauzmite normalan i
uspravan položaj na
sjedalu.
Pravilno namjestite i
zakopčajte sigurnosni
pojas.
Ništa se ne smije nalaziti u
prostoru između
putnika i
zračnog jastuka (dijete, životinja,
neki predmet…), ništa ne smijete pričvrstiti ni
zalijepiti u
blizini ni na putu otvaranja zračnih
jastuka jer bi to moglo uzrokovati ozljede
prilikom njihova napuhavanja.
Nikada se ništa ne smije promijeniti
u
originalnoj definiciji vozila, osobito ne
u
izravnoj okolini zračnih jastuka.
Nakon sudara ili nakon krađe vozila dajte
provjeriti sustav zračnih jastuka.
Svaki zahvat na sustavu zračnih jastuka mora
se obaviti isključivo u
mreži CITROËN ili
u
nekoj stručnoj radionici.
Čak i
uz poštivanje svih navedenih mjera
opreza, ne može se isključiti mogućnost
ozljeda ili blagih opeklina glave, grudi ili
ruku do kojih bi moglo doći pri napuhavanju
zračnih jastuka. Zračni jastuk napuhuje se
gotovo trenutačno (u nekoliko milisekundi)
i isto tako brzo se ispuhuje, uz ispuštanje
vrućih plinova kroz tome namijenjene otvore. Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu obruča upravljača.
Pazite da suvozač ne stavlja noge na
armaturnu ploču.
Ne pušite jer pri napuhavanju zračnih
jastuka može doći do opeklina ili do ozljeda
cigaretom ili lulom.
Obruč upravljača nikada ne skidajte, ne
bušite ga i
ne izlažite jakim udarcima.
Nemojte ništa pričvrstiti ni zalijepiti na
obruč upravljača ni na armaturnu ploču
jer bi to moglo uzrokovati ozljede prilikom
napuhavanja zračnih jastuka.
Bočni zračni jastuci
Na sjedala se smiju postavljati samo
homologirane navlake koje omogućuju
napuhavanje bočnih zračnih jastuka. U mreži
CITROËN možete se upoznati s
ponudom
navlaka za sjedalo prilagođenih vašem vozilu.
Nemojte ništa pričvrstiti za naslon ni objesiti
o
njega (odjeću itd.) jer bi to moglo prouzročiti
ozljede prsnog koša ili ruku pri aktiviranju
bočnog zračnog jastuka.
Nemojte se nepotrebno naginjati prema
vratima. Zračne zavjese
Nemojte ništa pričvrstiti za strop niti objesiti
bilo što o
njega jer bi to moglo prouzročiti
ozljede glave pri aktiviranju zračne zavjese.
Ako je vaše vozilo njima opremljeno, ne
skidajte rukohvate na stropu jer su njihovim
vijcima pričvršćene i
zračne zavjese.
Sig

77
Opći podaci o dječjim
sj edalicama
Svaka zemlja ima svoje propise
o
prijevozu djece. Provjerite važeće
propise u
svojoj zemlji.
Kako bi vaše dijete bilo što bolje zaštićeno,
pridržavajte se sljedećih pravila:
-

P
rema europskim propisima djeca
mlađa od 12
godina ili niža od jednog
i
pol metra smiju se prevoziti samo
u
homologiranim dječjima sjedalicama
koje su prilagođene njihovoj težini
i
koje se postavljaju na sjedala opremljena
sigurnosnim pojasom ili priključcima
ISOFIX,
-

s
tatistički, najsigurnija mjesta za
prijevoz djece su stražnja sjedala,
-

d
ijete težine do 9 kg obavezno se
mora prevoziti leđima u
smjeru vožnje,
kako na prednjem tako i
na stražnjim
mjestima u
vozilu.
Preporučuje se da djecu prevozite na stražnjim
sjedalima vozila:
-

d
jecu mlađu od 3 godine leđima u smjeru
vožnje ,
-

d
jecu stariju od 3 godine licem u smjeru vožnje.
Dječja sjedalica na
stražnjem mjestu
"Leđima u smjeru vožnje "
Kad je dječja sjedalica postavljena
leđima u
smjeru vožnje na stražnje
sjedalo , pomaknite prednje sjedalo
prema naprijed i
uspravite naslon
tako da dječja sjedalica ne dodiruje
prednje sjedalo.
" Licem u smjeru vožnje "
Kad je dječja sjedalica postavljena
licem u
smjeru vožnje na stražnje
sjedalo , pomaknite prednje sjedalo
prema naprijed i
uspravite naslon
tako da noge djeteta ne dodiruju
prednje sjedalo. Provjerite je li sigurnosni pojas dobro
napet.
Ako dječja sjedalica ima nogu, provjerite
je li ona stabilno oslonjena o
podnicu. Po
potrebi namjestite prednje sjedalo.
Dječja sjedalica na
prednjem mjestu
(Prije postavljanja dječje sjedalice na ovo
mjesto u vozilu, provjerite važeće propise
u
svojoj zemlji.)
"Leđima u smjeru vožnje "
Ako dječju sjedalicu postavite na
sjedalo suvozača leđima u
smjeru
vožnje, namjestite sjedalo u
srednji
uzdužni položaj, podignite ga
u
najviši položaj i uspravite naslon.
Prednji zračni jastuk suvozača obavezno
treba isključiti. U protivnom, dijete bi pri
napuhavanju jastuka moglo zadobiti
teške, čak i
smr tne ozljede .
5
5
Sigurnost

78

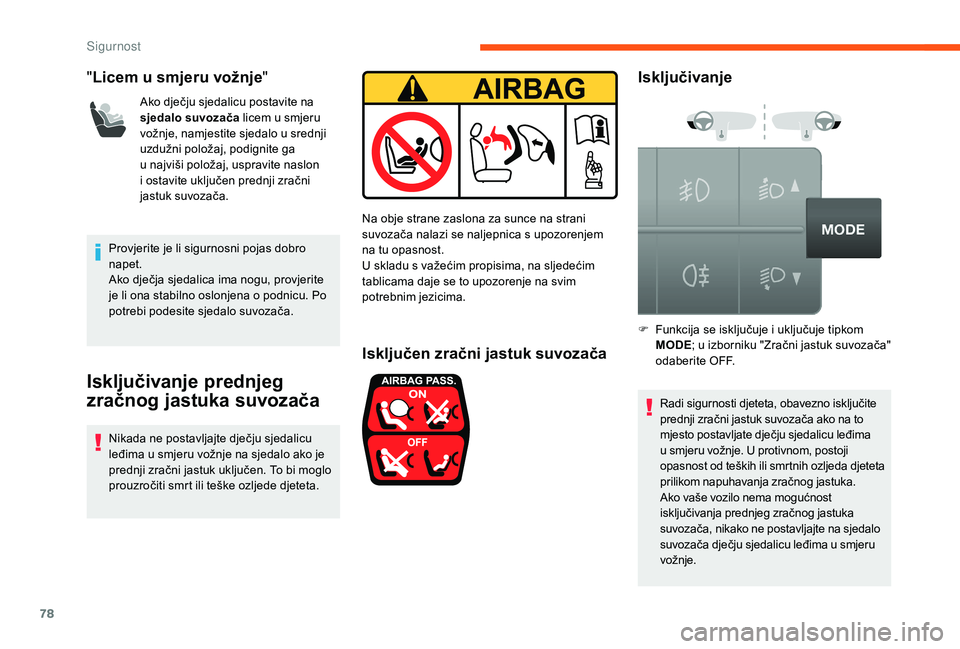

"Licem u smjeru vožnje "
Ako dječju sjedalicu postavite na
sjedalo suvozača licem u
smjeru
vožnje, namjestite sjedalo u
srednji
uzdužni položaj, podignite ga
u
najviši položaj, uspravite naslon
i
ostavite uključen prednji zračni
jastuk suvozača.
Provjerite je li sigurnosni pojas dobro
napet.
Ako dječja sjedalica ima nogu, provjerite
je li ona stabilno oslonjena o
podnicu. Po
potrebi podesite sjedalo suvozača.
Isključivanje prednjeg
zračnog jastuka suvozača
Nikada ne postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo ako je
prednji zračni jastuk uključen. To bi moglo
prouzročiti smrt ili teške ozljede djeteta. Na obje strane zaslona za sunce na strani
suvozača nalazi se naljepnica s
upozorenjem
na tu opasnost.
U skladu s važećim propisima, na sljedećim
tablicama daje se to upozorenje na svim
potrebnim jezicima.
Isključen zračni jastuk suvozača Isključivanje
Radi sigurnosti djeteta, obavezno isključite
prednji zračni jastuk suvozača ako na to
mjesto postavljate dječju sjedalicu leđima
u
smjeru vožnje. U protivnom, postoji
opasnost od teških ili smrtnih ozljeda djeteta
prilikom napuhavanja zračnog jastuka.
Ako vaše vozilo nema mogućnost
isključivanja prednjeg zračnog jastuka
suvozača, nikako ne postavljajte na sjedalo
suvozača dječju sjedalicu leđima u
smjeru
vožnje.
F

F
unkcija se isključuje i uključuje tipkom
MODE ; u izborniku "Zračni jastuk suvozača"
odaberite OFF.
Sig
