143

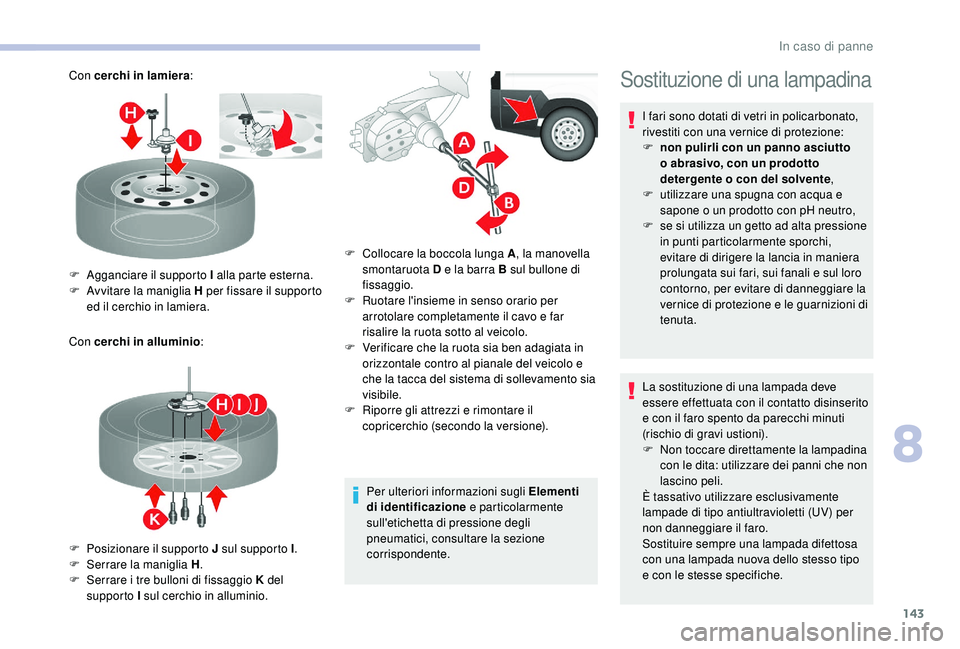

Con cerchi in lamiera:
Con cerchi in alluminio :
Per ulteriori informazioni sugli Elementi
di identificazione e particolarmente
sull'etichetta di pressione degli
pneumatici, consultare la sezione
corrispondente.
F

A
gganciare il supporto I alla parte esterna.
F

A
vvitare la maniglia H per fissare il supporto
ed il cerchio in lamiera.
F

P
osizionare il supporto J sul supporto I .
F

S
errare la maniglia H .
F

S
errare i tre bulloni di fissaggio K del
supporto I sul cerchio in alluminio. F

C
ollocare la boccola lunga A, la manovella
smontaruota D e la barra B sul bullone di
fissaggio.
F

R
uotare l'insieme in senso orario per
arrotolare completamente il cavo e far
risalire la ruota sotto al veicolo.
F

V
erificare che la ruota sia ben adagiata in
orizzontale contro al pianale del veicolo e
che la tacca del sistema di sollevamento sia
visibile.
F

R
iporre gli attrezzi e rimontare il
copricerchio (secondo la versione).Sostituzione di una lampadina
I fari sono dotati di vetri in policarbonato,
rivestiti con una vernice di protezione:
F

n
on pulirli con un panno asciutto
o
abrasivo, con un prodotto
detergente o


con del solvente ,
F

u
tilizzare una spugna con acqua e
sapone o
un prodotto con pH neutro,
F

s
e si utilizza un getto ad alta pressione
in punti particolarmente sporchi,
evitare di dirigere la lancia in maniera
prolungata sui fari, sui fanali e sul loro
contorno, per evitare di danneggiare la
vernice di protezione e le guarnizioni di
tenuta.
La sostituzione di una lampada deve
essere effettuata con il contatto disinserito
e con il faro spento da parecchi minuti
(rischio di gravi ustioni).
F

N
on toccare direttamente la lampadina
con le dita: utilizzare dei panni che non
lascino peli.
È tassativo utilizzare esclusivamente
lampade di tipo antiultravioletti (UV) per
non danneggiare il faro.
Sostituire sempre una lampada difettosa
con una lampada nuova dello stesso tipo
e con le stesse specifiche.
8
In caso di panne

144
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe formarsi
un leggero strato di condensa sulla
super ficie interna del vetro dei fari
anteriori e dei fanali posteriori, che
scompare alcuni minuti dopo l'accensione
degli stessi.

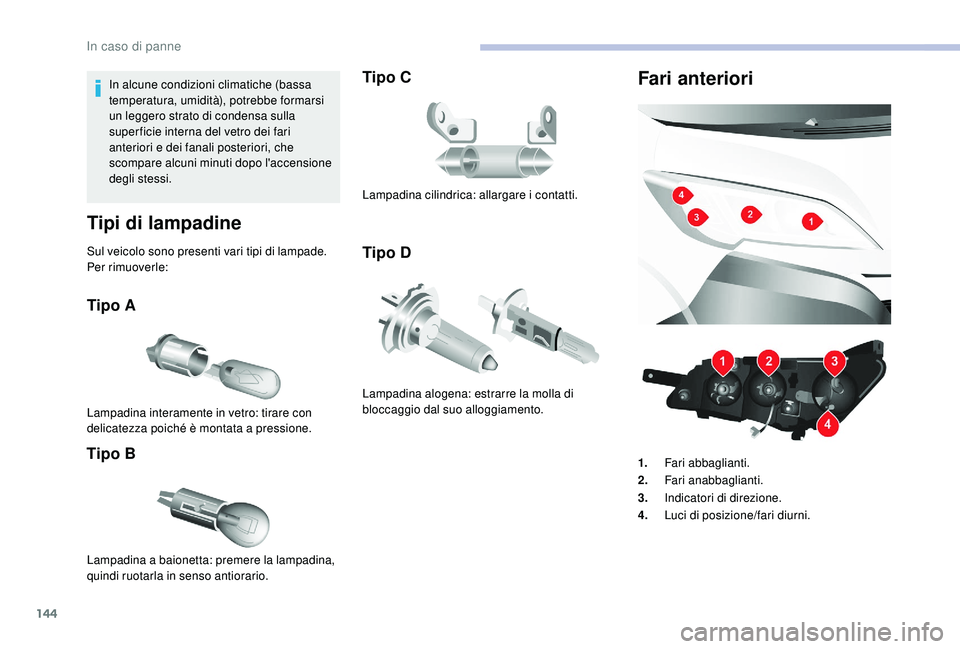

Tipi di lampadine
Sul veicolo sono presenti vari tipi di lampade.
Per rimuoverle:
Tipo A
Tipo B
Lampadina interamente in vetro: tirare con
delicatezza poiché è montata a pressione.
Tipo C
Tipo D
Lampadina a baionetta: premere la lampadina,
quindi ruotarla in senso antiorario. Lampadina cilindrica: allargare i


contatti.
Lampadina alogena: estrarre la molla di
bloccaggio dal suo alloggiamento.
Fari anteriori
1. Fari abbaglianti.
2. Fari anabbaglianti.
3. Indicatori di direzione.
4. Luci di posizione/fari diurni.
In caso di panne

145

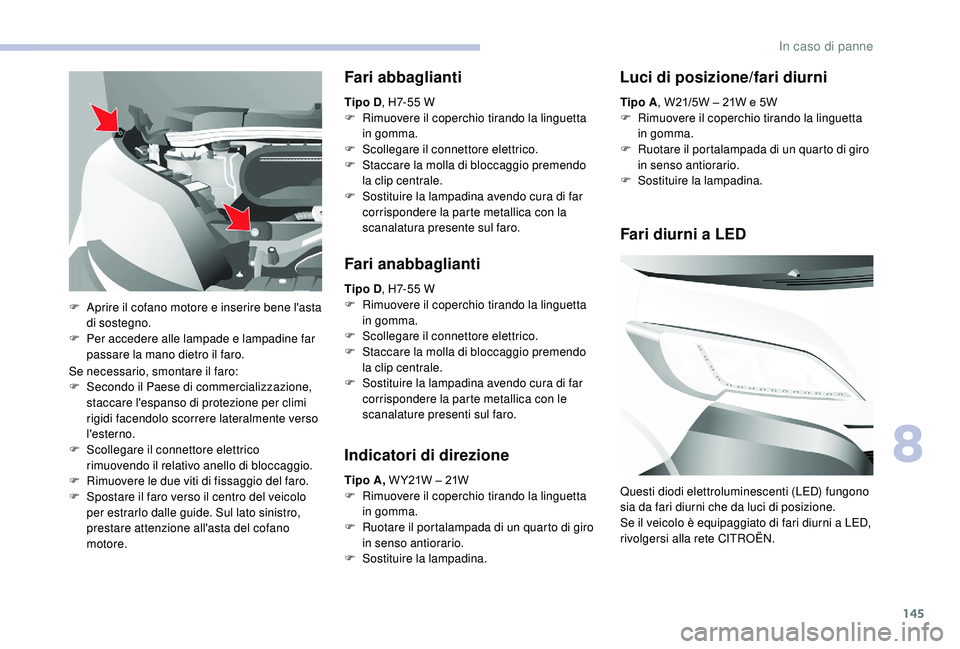

Se necessario, smontare il faro:
F S econdo il Paese di commercializzazione,
staccare l'espanso di protezione per climi
rigidi facendolo scorrere lateralmente verso
l'esterno.
F

S
collegare il connettore elettrico
rimuovendo il relativo anello di bloccaggio.
F

R
imuovere le due viti di fissaggio del faro.
F

S
postare il faro verso il centro del veicolo
per estrarlo dalle guide. Sul lato sinistro,
prestare attenzione all'asta del cofano
motore.
Fari abbaglianti
Tipo D , H7-55 W
F R imuovere il coperchio tirando la linguetta
in gomma.
F

S
collegare il connettore elettrico.
F

S
taccare la molla di bloccaggio premendo
la clip centrale.
F

S
ostituire la lampadina avendo cura di far
corrispondere la parte metallica con la
scanalatura presente sul faro.
Fari anabbaglianti
Tipo D , H7-55 W
F R imuovere il coperchio tirando la linguetta
in gomma.
F

S
collegare il connettore elettrico.
F

S
taccare la molla di bloccaggio premendo
la clip centrale.
F

S
ostituire la lampadina avendo cura di far
corrispondere la parte metallica con le
scanalature presenti sul faro.
Indicatori di direzione
Tipo A, W Y21W – 21W
F R imuovere il coperchio tirando la linguetta
in gomma.
F

R
uotare il portalampada di un quarto di giro
in senso antiorario.
F

S
ostituire la lampadina.
F

A

prire il cofano motore e inserire bene l'asta
di sostegno.
F

P

er accedere alle lampade e lampadine far
passare la mano dietro il faro. Tipo A
, W21/5W – 21W e 5W
F
R
imuovere il coperchio tirando la linguetta
in gomma.
F
R
uotare il portalampada di un quarto di giro
in senso antiorario.
F
S
ostituire la lampadina.
Luci di posizione/fari diurni
Fari diurni a LED
Questi diodi elettroluminescenti (LED) fungono
sia da fari diurni che da luci di posizione.
Se il veicolo è equipaggiato di fari diurni a LED,
rivolgersi alla rete CITROËN.
8
In caso di panne

146
Indicatori di direzione
laterali
Tipo A, W16WF – 16W
F
Sp
ostare lo specchietto del retrovisore per
accedere alle viti.
F

T
ogliere le due viti di fissaggio.
F

T
irare il portalampada per liberarlo dai
pernetti di fissaggio.
F

E
strarre la lampadina e sostituirla.
Fari fendinebbia
Tipo D , H11 - 5 5 W
F S terzare completamente la ruota sul lato
interessato verso l'interno.
La sostituzione delle lampadine alogene
deve avvenire a
faro spento da qualche
minuto (rischio di gravi ustioni). Non
toccare direttamente la lampadina con le
dita, utilizzare un panno che non lasci peli.
Alla fine di ogni operazione, controllare il
corretto funzionamento dei fari.
F

T
ogliere la vite situata nel passaruota.
F

R
imuovere il coperchio di protezione. F

R
imuovere la graffetta di fissaggio e
scollegare il connettore elettrico.
F

R
uotare e sganciare il portalampada.
F

S
ostituire la lampadina avendo cura di far
corrispondere la parte metallica con le
scanalature presenti sul faro.
In caso di panne

147
Tipo C, 12 V10W – 10W

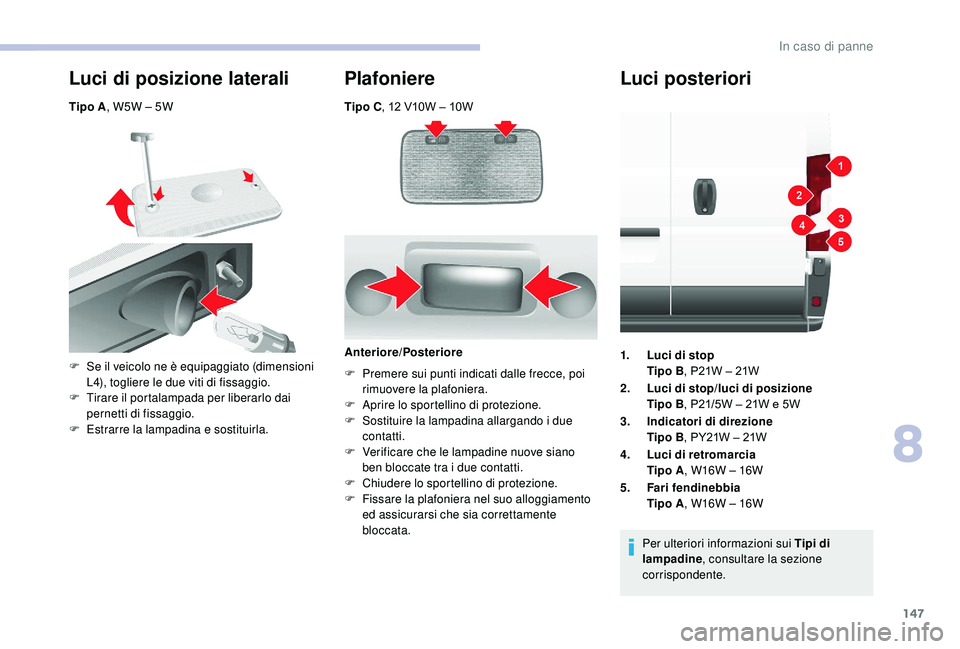

Luci di posizione laterali
Tipo A, W5W – 5W
Plafoniere
F Se il veicolo ne è equipaggiato (dimensioni
L4), togliere le due viti di fissaggio.
F

T
irare il portalampada per liberarlo dai
pernetti di fissaggio.
F

E
strarre la lampadina e sostituirla. Anteriore/Posteriore
F P remere sui punti indicati dalle frecce, poi
rimuovere la plafoniera.
F

A
prire lo sportellino di protezione.
F

S
ostituire la lampadina allargando i

due
contatti.
F

V
erificare che le lampadine nuove siano
ben bloccate tra i
due contatti.
F

C
hiudere lo sportellino di protezione.
F

F
issare la plafoniera nel suo alloggiamento
ed assicurarsi che sia correttamente
bloccata.
Luci posteriori
1. Luci di stop
Tipo B , P21W – 21W
2. Luci di stop/luci di posizione
Tipo B , P21/5W – 21W e 5W
3. Indicatori di direzione
Tipo B , PY21W – 21W
4. Luci di retromarcia
Tipo A , W16W – 16W
5. Fari fendinebbia
Tipo A , W16W – 16W
Per ulteriori informazioni sui Tipi di
lampadine , consultare la sezione
corrispondente.
8
In caso di panne

148

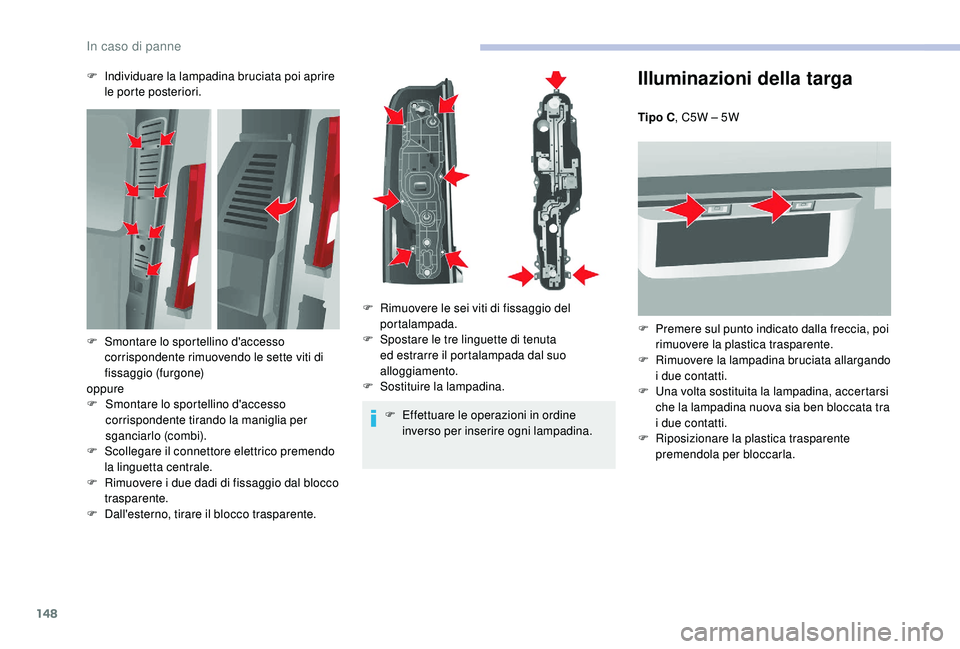

Illuminazioni della targa
Tipo C, C5W – 5W
F
P
remere sul punto indicato dalla freccia, poi
rimuovere la plastica trasparente.
F

R
imuovere la lampadina bruciata allargando
i
due contatti.
F

U
na volta sostituita la lampadina, accertarsi
che la lampadina nuova sia ben bloccata tra
i
due contatti.
F

R
iposizionare la plastica trasparente
premendola per bloccarla.
F

I

ndividuare la lampadina bruciata poi aprire
le porte posteriori.
F

E

ffettuare le operazioni in ordine
inverso per inserire ogni lampadina.
F

S

montare lo sportellino d'accesso
corrispondente rimuovendo le sette viti di
fissaggio (furgone)
oppure
F

S

montare lo sportellino d'accesso
corrispondente tirando la maniglia per
sganciarlo (combi).
F

S

collegare il connettore elettrico premendo
la linguetta centrale.
F

R

imuovere i

due dadi di fissaggio dal blocco
trasparente.
F

D

all'esterno, tirare il blocco trasparente. F

R

imuovere le sei viti di fissaggio del
portalampada.
F

S

postare le tre linguette di tenuta
ed estrarre il portalampada dal suo
alloggiamento.
F

S

ostituire la lampadina.
In caso di panne

149
Terza luce di stop
Tipo A, W5W – 5W (x 4)
F
T
ogliere le due viti di fissaggio del fanalino.
F

R
imuovere il fanalino tirandolo a

sé.
F

R
imuovere il portalampada stringendo le
due linguette verso l'interno.
F

R
imuovere la lampadina bruciata tirandola.
F

S
ostituire la lampadina.
Sostituzione di un fusibile
Le tre scatole dei fusibili sono situate sul
cruscotto lato sinistro, nel montante lato destro
e nel cofano motore.
Le indicazioni fornite sono relative ai fusibili
che possono essere sostituiti dall'utilizzatore.
Per ogni altro inter vento, recarsi presso un
concessionario CITROËN o

un riparatore
qualificato.
Riservato ai professionisti della riparazione:
per informazioni complete su fusibili e relè,
consultare gli schemi elettrici e di cablaggio
disponibili presso un concessionario CITROËN.
Stacco e riattacco di un fusibile
CITROËN declina ogni responsabilità per
le spese derivanti dalla riparazione del
veicolo o
per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti e non consigliati da CITROËN
e non installati secondo le specifiche,
in particolare quando il consumo degli
apparecchi supplementari supera i
10 mA.
Funzionante
Bruciato
Prima di sostituire un fusibile, è necessario
conoscere la causa del guasto e por vi rimedio.
I numeri dei fusibili sono indicati sulla scatola
dei fusibili.
Sostituire sempre un fusibile difettoso con
un fusibile dello stesso amperaggio.
8
In caso di panne

150

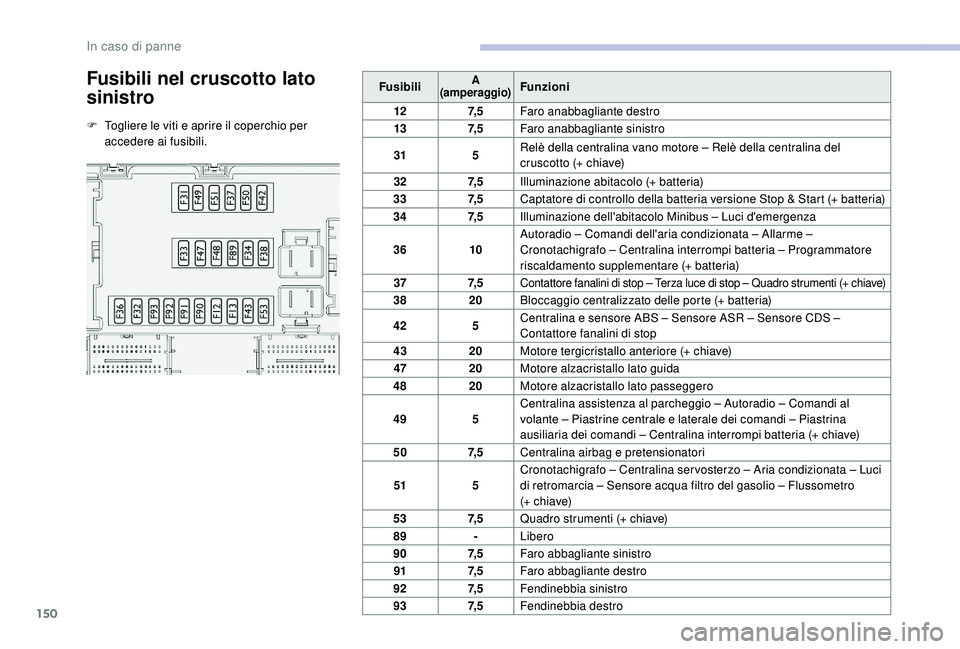

Fusibili nel cruscotto lato
sinistro
F Togliere le viti e aprire il coperchio per accedere ai fusibili. Fusibili
A
(amperaggio)Funzioni
12 7, 5Faro anabbagliante destro
13 7, 5Faro anabbagliante sinistro
31 5Relè della centralina vano motore – Relè della centralina del
cruscotto (+ chiave)
32 7, 5Illuminazione abitacolo (+ batteria)
33 7, 5Captatore di controllo della batteria versione Stop & Start (+ batteria)
34 7, 5Illuminazione dell'abitacolo Minibus – Luci d'emergenza
36 10Autoradio – Comandi dell'aria condizionata – Allarme –
Cronotachigrafo – Centralina interrompi batteria – Programmatore
riscaldamento supplementare (+ batteria)
37 7, 5
Contattore fanalini di stop – Terza luce di stop – Quadro strumenti (+ chiave)
38 20Bloccaggio centralizzato delle porte (+ batteria)
42 5Centralina e sensore ABS – Sensore ASR – Sensore CDS –
Contattore fanalini di stop
43 20Motore tergicristallo anteriore (+ chiave)
47 20Motore alzacristallo lato guida
48 20Motore alzacristallo lato passeggero
49 5Centralina assistenza al parcheggio – Autoradio – Comandi al
volante – Piastrine centrale e laterale dei comandi – Piastrina
ausiliaria dei comandi – Centralina interrompi batteria (+ chiave)
50 7, 5Centralina airbag e pretensionatori
51 5Cronotachigrafo – Centralina ser vosterzo – Aria condizionata – Luci
di retromarcia – Sensore acqua filtro del gasolio – Flussometro
(+ c h i ave)
53 7, 5Quadro strumenti (+ chiave)
89 -Libero
90 7, 5Faro abbagliante sinistro
91 7, 5Faro abbagliante destro
92 7, 5Fendinebbia sinistro
93 7, 5Fendinebbia destro
In caso di panne
