2019 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

175

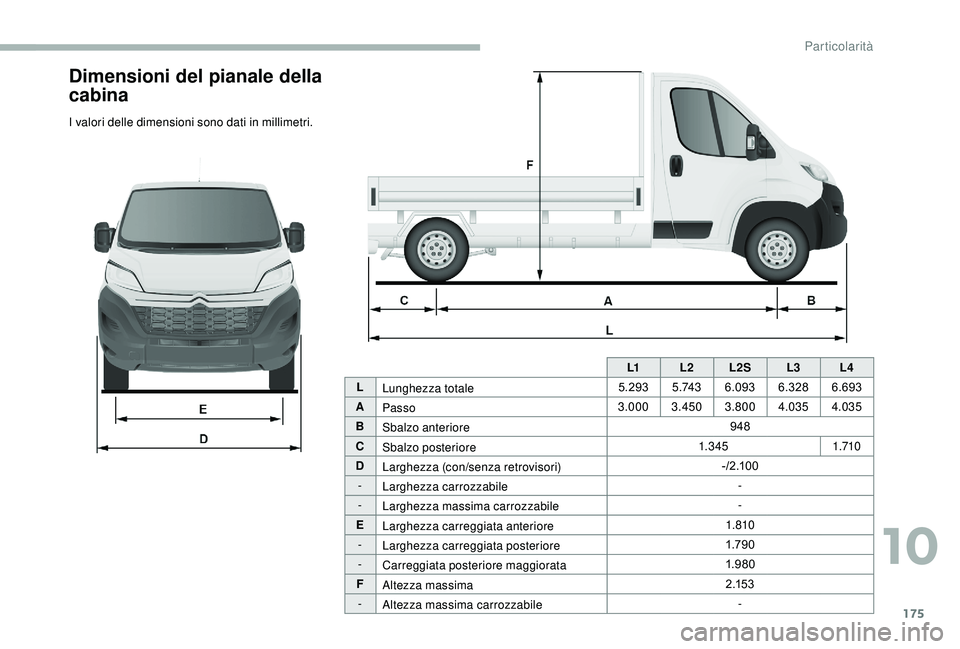

Dimensioni del pianale della
cabina
I valori delle dimensioni sono dati in millimetri.L1L2L2S L3L4
L Lunghezza totale 5.293
5 .74 36.093 6.3286.693
A Passo 3.000
3.450 3.800 4.035 4.035
B Sbalzo anteriore 948
C Sbalzo posteriore 1. 3 4 5
1.710
D Larghezza (con/senza retrovisori) - / 2 .1 0 0
- Larghezza carrozzabile -
- Larghezza massima carrozzabile -
E Larghezza carreggiata anteriore 1. 810
- Larghezza carreggiata posteriore 1.79 0
- Carreggiata posteriore maggiorata 1.9 8 0
F Altezza massima 2 .1 5 3
- Altezza massima carrozzabile -
10
Particolarità

176

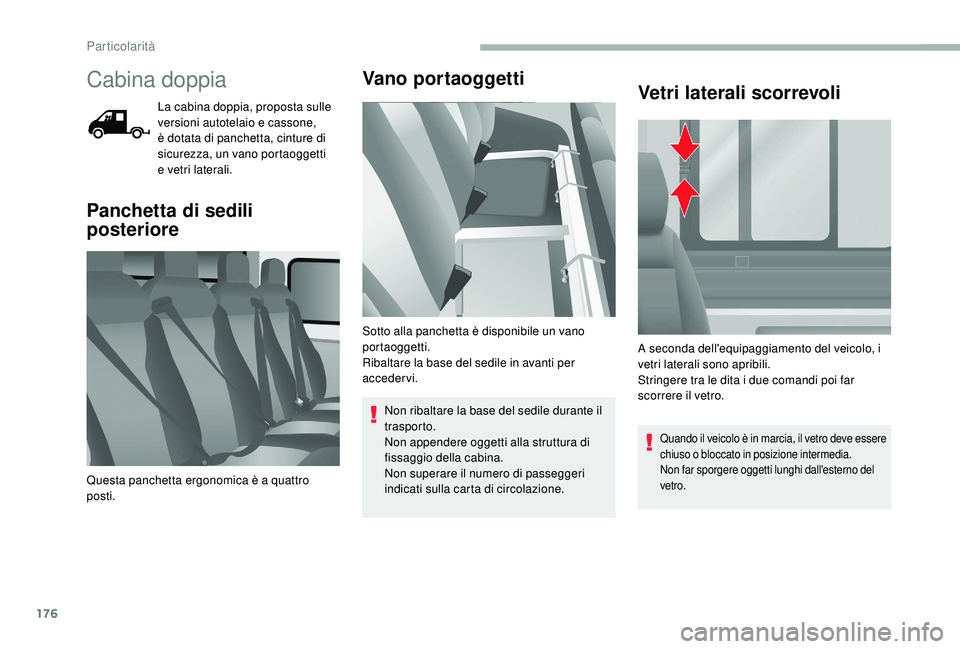

Cabina doppia
La cabina doppia, proposta sulle
versioni autotelaio e cassone,
è dotata di panchetta, cinture di
sicurezza, un vano portaoggetti
e vetri laterali.
Panchetta di sedili
posterioreVano portaoggetti
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Vetri laterali scorrevoli
Quando il veicolo è in marcia, il vetro deve essere
chiuso o
bloccato in posizione intermedia.
Non far sporgere oggetti lunghi dall'esterno del
vetro.
Questa panchetta ergonomica è a quattro
p osti. A seconda dell'equipaggiamento del veicolo, i
vetri laterali sono apribili.
Stringere tra le dita i
due comandi poi far
scorrere il vetro.
Sotto alla panchetta è disponibile un vano
portaoggetti.
Ribaltare la base del sedile in avanti per
accedervi.
Particolarità

177

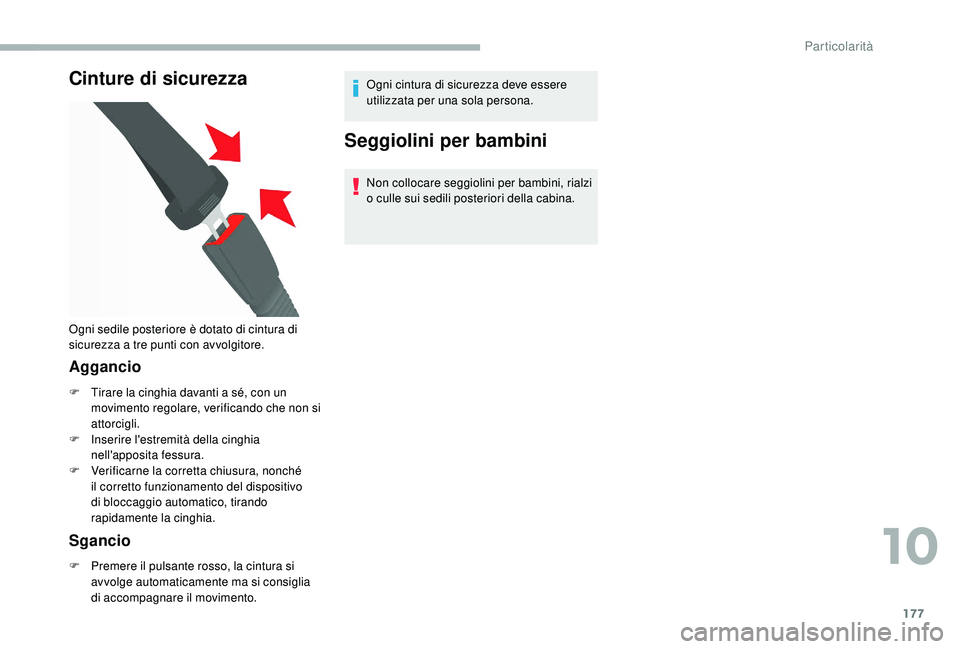

Cinture di sicurezza
Aggancio
F Tirare la cinghia davanti a sé, con un
movimento regolare, verificando che non si
attorcigli.
F

In
serire l'estremità della cinghia
nell'apposita fessura.
F

V
erificarne la corretta chiusura, nonché
il corretto funzionamento del dispositivo
di bloccaggio automatico, tirando
rapidamente la cinghia.
Sgancio
F Premere il pulsante rosso, la cintura si avvolge automaticamente ma si consiglia
di accompagnare il movimento. Ogni cintura di sicurezza deve essere
utilizzata per una sola persona.
Seggiolini per bambini
Non collocare seggiolini per bambini, rialzi
o
culle sui sedili posteriori della cabina.
Ogni sedile posteriore è dotato di cintura di
sicurezza a

tre punti con avvolgitore.
10
Particolarità

178

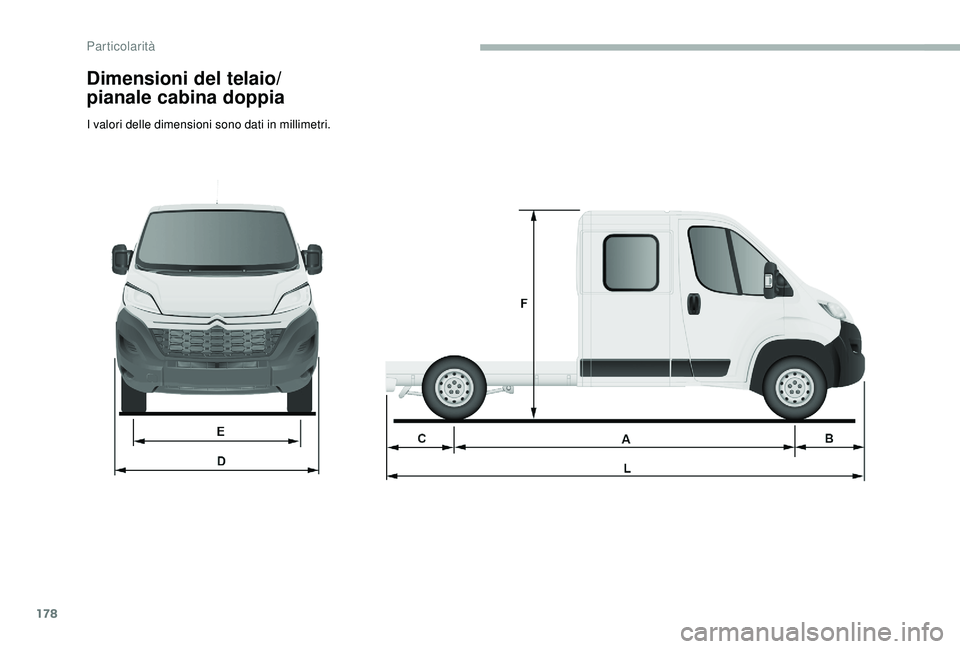

Dimensioni del telaio/
pianale cabina doppia
I valori delle dimensioni sono dati in millimetri.
Particolarità

179

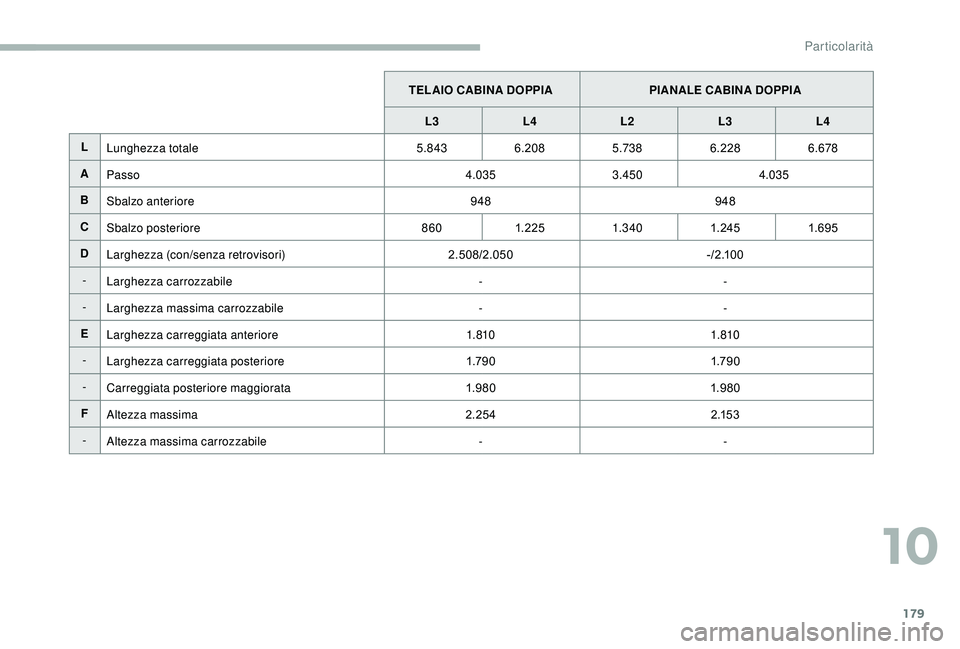

TELAIO CABINA DOPPIAPIANALE CABINA DOPPIA
L3 L4 L2 L3L4
L Lunghezza totale 5.8436.208 5.7386.228 6.678
A Passo 4.0353.450 4.035
B Sbalzo anteriore 948948
C Sbalzo posteriore 8601. 2 25 1.340 1. 24 51.6 9 5
D Larghezza (con/senza retrovisori) 2.508/2.050- / 2 .1 0 0
- Larghezza carrozzabile --
- Larghezza massima carrozzabile --
E Larghezza carreggiata anteriore 1. 8101. 810
- Larghezza carreggiata posteriore 1.79 01.79 0
- Carreggiata posteriore maggiorata 1.9 8 01.9 8 0
F Altezza massima 2.2542 .1 5 3
- Altezza massima carrozzabile --
10
Particolarità

180

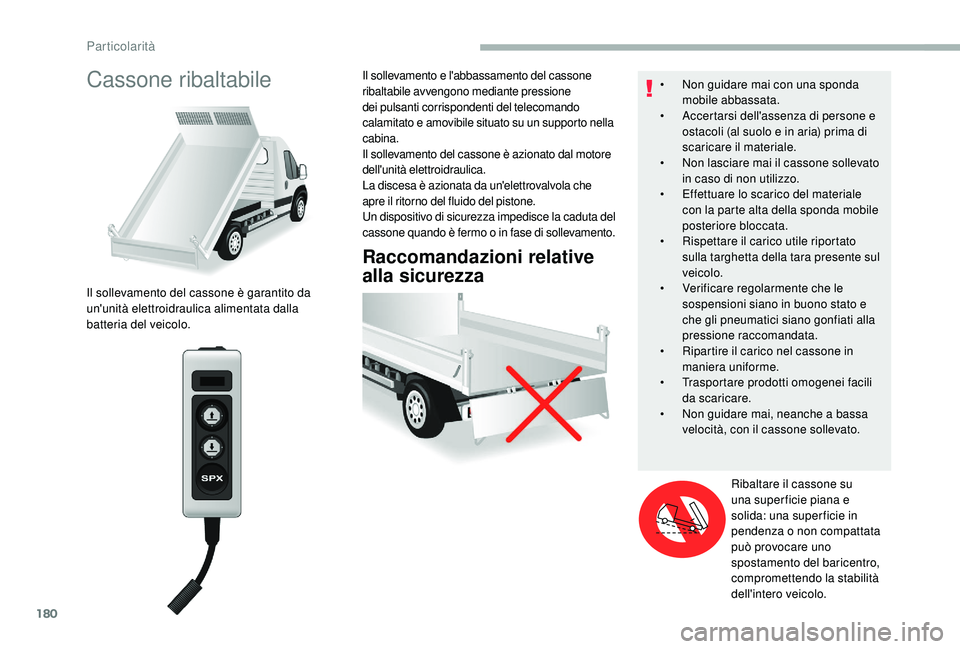

Cassone ribaltabile
Raccomandazioni relative
alla sicurezza
Il sollevamento del cassone è garantito da
un'unità elettroidraulica alimentata dalla
batteria del veicolo.Il sollevamento e l'abbassamento del cassone
ribaltabile avvengono mediante pressione
dei pulsanti corrispondenti del telecomando
calamitato e amovibile situato su un supporto nella
cabina.
Il sollevamento del cassone è azionato dal motore
dell'unità elettroidraulica.
La discesa è azionata da un'elettrovalvola che
apre il ritorno del fluido del pistone.
Un dispositivo di sicurezza impedisce la caduta del
cassone quando è fermo o
in fase di sollevamento.•
N
on guidare mai con una sponda
mobile abbassata.
•
A
ccertarsi dell'assenza di persone e
ostacoli (al suolo e in aria) prima di
scaricare il materiale.
•
N
on lasciare mai il cassone sollevato
in caso di non utilizzo.
•
E
ffettuare lo scarico del materiale
con la parte alta della sponda mobile
posteriore bloccata.
•
R
ispettare il carico utile riportato
sulla targhetta della tara presente sul
veicolo.
• V erificare regolarmente che le
sospensioni siano in buono stato e
che gli pneumatici siano gonfiati alla
pressione raccomandata.
•

R
ipartire il carico nel cassone in
maniera uniforme.
•

T
rasportare prodotti omogenei facili
da scaricare.
•

N
on guidare mai, neanche a bassa
velocità, con il cassone sollevato.
Ribaltare il cassone su
una super ficie piana e
solida: una super ficie in
pendenza o
non compattata
può provocare uno
spostamento del baricentro,
compromettendo la stabilità
dell'intero veicolo.
Particolarità

181

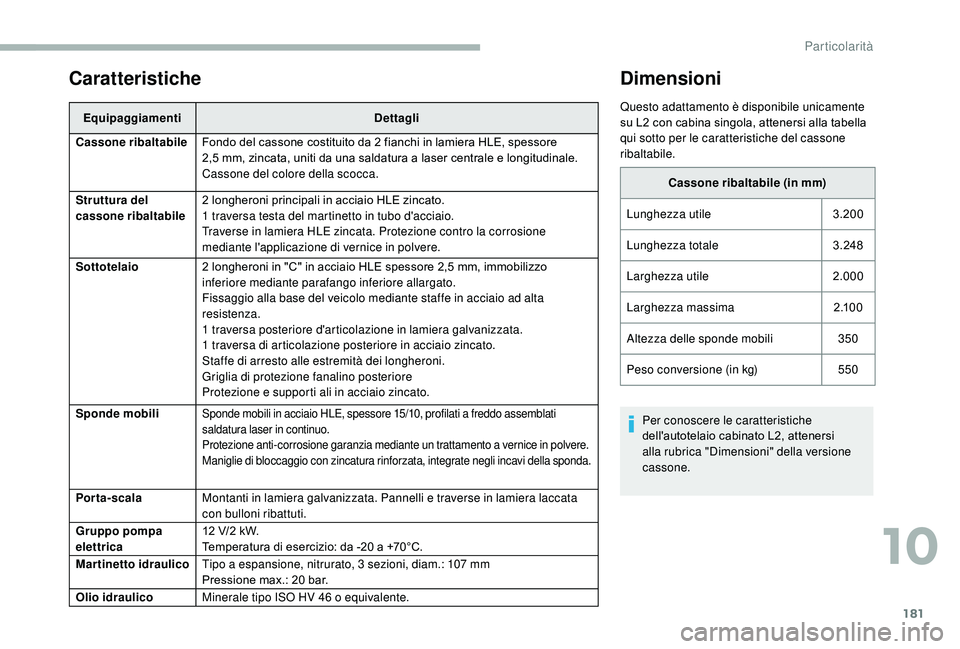

Caratteristiche
EquipaggiamentiDettagli
Cassone ribaltabile Fondo del cassone costituito da 2
fianchi in lamiera HLE, spessore
2,5
mm, zincata, uniti da una saldatura a laser centrale e longitudinale.
Cassone del colore della scocca.
Struttura del
cassone ribaltabile 2
longheroni principali in acciaio HLE zincato.
1
traversa testa del martinetto in tubo d'acciaio.
Traverse in lamiera HLE zincata. Protezione contro la corrosione
mediante l'applicazione di vernice in polvere.
Sottotelaio 2
longheroni in "C" in acciaio HLE spessore 2,5 mm, immobilizzo
inferiore mediante parafango inferiore allargato.
Fissaggio alla base del veicolo mediante staffe in acciaio ad alta
resistenza.
1


traversa posteriore d'articolazione in lamiera galvanizzata.
1
traversa di articolazione posteriore in acciaio zincato.
Staffe di arresto alle estremità dei longheroni.
Griglia di protezione fanalino posteriore
Protezione e supporti ali in acciaio zincato.
Sponde mobili
Sponde mobili in acciaio HLE, spessore 15/10, profilati a freddo assemblati
s aldatura laser in continuo.
Protezione anti-corrosione garanzia mediante un trattamento a
vernice in polvere.
Maniglie di bloccaggio con zincatura rinforzata, integrate negli incavi della sponda.
Porta-scala Montanti in lamiera galvanizzata. Pannelli e traverse in lamiera laccata
con bulloni ribattuti.
Gruppo pompa
elettrica 12
V/2 kW.
Temperatura di esercizio: da -20
a +70°C.
Martinetto idraulico Tipo a
espansione, nitrurato, 3 sezioni, diam.: 107 mm
Pressione max.: 20
bar.
Olio idraulico Minerale tipo ISO HV 46
o equivalente.
Dimensioni
Questo adattamento è disponibile unicamente
su L2 con cabina singola, attenersi alla tabella
qui sotto per le caratteristiche del cassone
ribaltabile.
Cassone ribaltabile (in mm)
Lunghezza utile 3.200
Lunghezza totale 3.248
Larghezza utile 2.000
Larghezza massima 2 .1 0 0
Altezza delle sponde mobili 350
Peso conversione (in kg) 550
Per conoscere le caratteristiche
dell'autotelaio cabinato L2, attenersi
alla rubrica "Dimensioni" della versione
cassone.
10
Particolarità

182

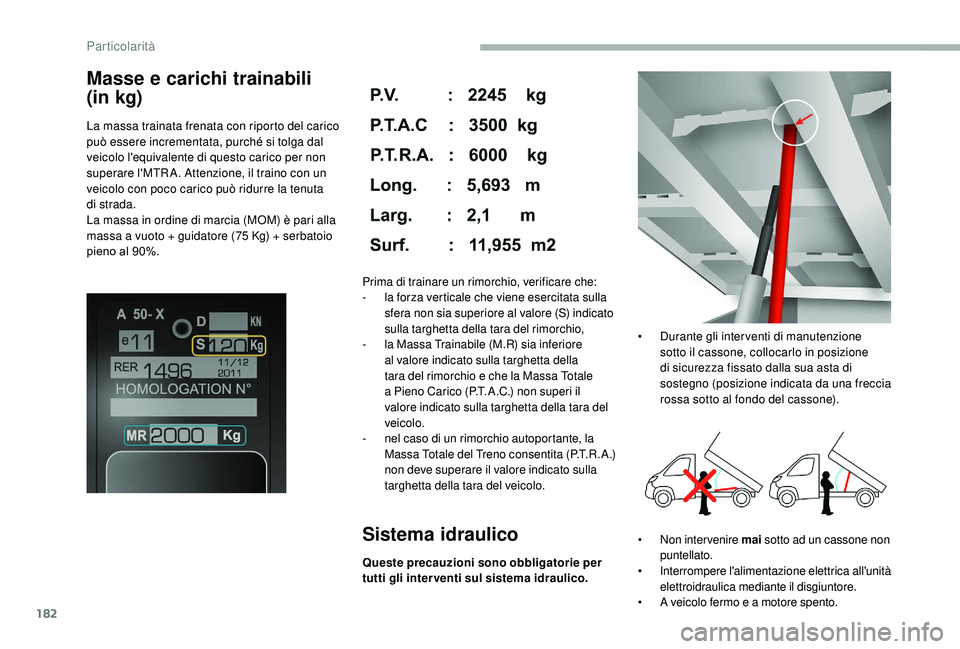

Masse e carichi trainabili
(in kg)
La massa trainata frenata con riporto del carico
può essere incrementata, purché si tolga dal
veicolo l'equivalente di questo carico per non
superare l'MTR A. Attenzione, il traino con un
veicolo con poco carico può ridurre la tenuta
di strada.
La massa in ordine di marcia (MOM) è pari alla
massa a
vuoto + guidatore (75 Kg) + serbatoio
pieno al 90%.
Sistema idraulico
Queste precauzioni sono obbligatorie per
tutti gli inter venti sul sistema idraulico. Prima di trainare un rimorchio, verificare che:
-
l
a forza verticale che viene esercitata sulla
sfera non sia superiore al valore (S) indicato
sulla targhetta della tara del rimorchio,
-
l
a Massa Trainabile (M.R) sia inferiore
al valore indicato sulla targhetta della
tara del rimorchio e che la Massa Totale
a Pieno Carico (P.T.A.C.) non superi il
valore indicato sulla targhetta della tara del
veicolo.
-
n
el caso di un rimorchio autoportante, la
Massa Totale del Treno consentita (P.T.R.A.)
non deve superare il valore indicato sulla
targhetta della tara del veicolo.
•
N
on inter venire mai
sotto ad un cassone non
puntellato.
• I nterrompere l'alimentazione elettrica all'unità
elettroidraulica mediante il disgiuntore.
•
A v

eicolo fermo e a motore spento.
•

D
urante gli inter venti di manutenzione
sotto il cassone, collocarlo in posizione
di sicurezza fissato dalla sua asta di
sostegno (posizione indicata da una freccia
rossa sotto al fondo del cassone).
Particolarità
