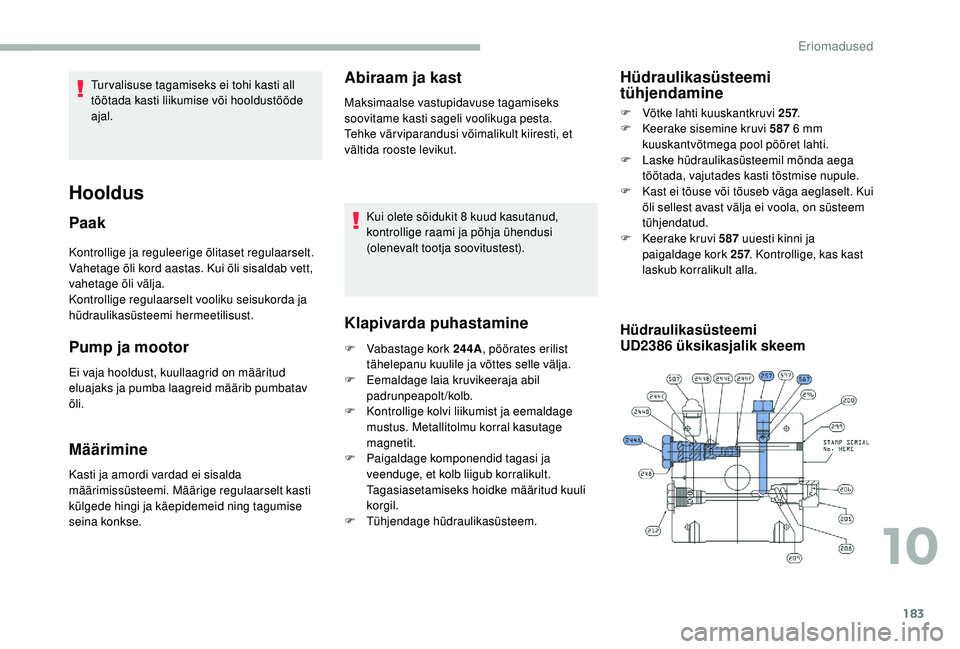

183
Kontrollige ja reguleerige õlitaset regulaarselt.
Vahetage õli kord aastas. Kui õli sisaldab vett,
vahetage õli välja.
Kontrollige regulaarselt vooliku seisukorda ja
hüdraulikasüsteemi hermeetilisust.
Pump ja mootor
Ei vaja hooldust, kuullaagrid on määritud
eluajaks ja pumba laagreid määrib pumbatav
õli.
Määrimine
Kasti ja amordi vardad ei sisalda
määrimissüsteemi. Määrige regulaarselt kasti
külgede hingi ja käepidemeid ning tagumise
seina konkse.
Abiraam ja kast
Maksimaalse vastupidavuse tagamiseks
soovitame kasti sageli voolikuga pesta.
Tehke värviparandusi võimalikult kiiresti, et
vältida rooste levikut.Kui olete sõidukit 8


kuud kasutanud,
kontrollige raami ja põhja ühendusi
(olenevalt tootja soovitustest).
Klapivarda puhastamine
F Vabastage kork 244A , pöörates erilist
tähelepanu kuulile ja võttes selle välja.
F

E
emaldage laia kruvikeeraja abil
padrunpeapolt/kolb.
F

K
ontrollige kolvi liikumist ja eemaldage
mustus. Metallitolmu korral kasutage
magnetit.
F

P
aigaldage komponendid tagasi ja
veenduge, et kolb liigub korralikult.
Tagasiasetamiseks hoidke määritud kuuli
korgil.
F

T
ühjendage hüdraulikasüsteem.
Hüdraulikasüsteemi
tühjendamine
F Võtke lahti kuuskantkruvi 257 .
F K eerake sisemine kruvi 587 6
mm
kuuskantvõtmega pool pööret lahti.
F

L
aske hüdraulikasüsteemil mõnda aega
töötada, vajutades kasti tõstmise nupule.
F

K
ast ei tõuse või tõuseb väga aeglaselt. Kui
õli sellest avast välja ei voola, on süsteem
tühjendatud.
F

K
eerake kruvi 587

uuesti kinni ja
paigaldage kork 257 . Kontrollige, kas kast
laskub korralikult alla.
Hüdraulikasüsteemi
UD2386 üksikasjalik skeem
Hooldus
Paak
Tur valisuse tagamiseks ei tohi kasti all
töötada kasti liikumise või hooldustööde
ajal.
10
Eriomadused

184
Tõrgete kõrvaldamine
SümptomidElekterHüdraulika Ülevaatus/kontrollimine
Hüdraulikasüsteem ei tööta. X
Toitejuhe ja süsteemi relee.
X Juhe (plokk).
X Katkesti.
Süsteem teeb müra, kast tõuseb aeglaselt.X Sissevõtu sõel on ummistunud või paagi põhjas purunenud.
Uus süsteem teeb suurt müra, kast
tõuseb kiiresti. X
Pumba asend, vahetage süsteem välja.
Amort laskub iseenesest. XAllalaskmise klapp on purunenud või blokeerunud.
Amort ei lasku. X
Jah, kontrollige klapisilindrit ja õhutustage.
Vt. teema „Hooldus“.
X Ei, kontrollige pooli ja klapi elektriühendusi.
X Ei, vahetage solenoid välja.
X Ei, kontrollige amordi asendit.
Süsteem töötab, aga rõhk ei tõuse. X
Klapi liugur jääb kinni, kui süsteemis ei ole solenoidi.
Vt. teema „Hooldus“.
X Rõhu piiraja, seadistus, mustus.
X Pumba tihend ei toimi.
X Mootori/pumba ühendus.
X Pump on aluse küljest lahti tulnud.
Hüdraulikasüsteem ei tööta. XSolenoid on kinni jäänud. Vahetage see välja või keerake sõela taga
olev mutter kinni.
Juhtseade ei tööta. XKontrollige ühendusi ja kontakte.
Emulsioon paagis. X
Tagasivoolutoru on vales asendis.
X Vedelikutase on liiga madal.
Vedeliku ülevool õhutusava kaudu. X
Vedelikku on liiga palju.
X Õhutusava membraani tolerants on natuke liiga lai, vahetage välja.
Kehtib ainult UD2386
süsteemide puhul.
Allalaskmisel põleb kaitse läbi. XVahetage allalaskmise pool välja.
Eriomadused

1

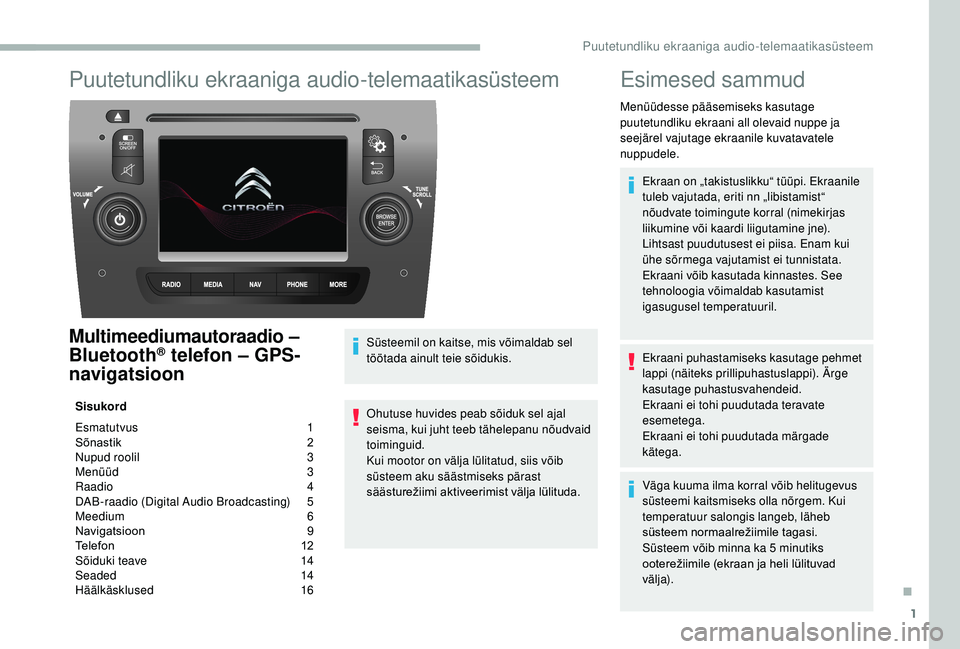

Puutetundliku ekraaniga audio-telemaatikasüsteem
Multimeediumautoraadio –
Bluetooth® telefon – GPS-
navigatsioon
Sisukord
Esmatutvus

1
S

õnastik
2
N

upud roolil
3
M

enüüd
3
R

aadio
4
D

AB-raadio (Digital Audio Broadcasting)
5
M

eedium
6
Na

vigatsioon
9
T

elefon
1
2
Sõiduki teave

1
4
Seaded

1
4
Häälkäsklused

1
6Süsteemil on kaitse, mis võimaldab sel
töötada ainult teie sõidukis.
Ohutuse huvides peab sõiduk sel ajal
seisma, kui juht teeb tähelepanu nõudvaid
toiminguid.
Kui mootor on välja lülitatud, siis võib
süsteem aku säästmiseks pärast
säästurežiimi aktiveerimist välja lülituda.
Esimesed sammud
Menüüdesse pääsemiseks kasutage
puutetundliku ekraani all olevaid nuppe ja
seejärel vajutage ekraanile kuvatavatele
nuppudele.
Ekraan on „takistuslikku“ tüüpi. Ekraanile
tuleb vajutada, eriti nn „libistamist“
nõudvate toimingute korral (nimekirjas
liikumine või kaardi liigutamine jne).
Lihtsast puudutusest ei piisa. Enam kui
ühe sõrmega vajutamist ei tunnistata.
Ekraani võib kasutada kinnastes. See
tehnoloogia võimaldab kasutamist
igasugusel temperatuuril.
Ekraani puhastamiseks kasutage pehmet
lappi (näiteks prillipuhastuslappi). Ärge
kasutage puhastusvahendeid.
Ekraani ei tohi puudutada teravate
esemetega.
Ekraani ei tohi puudutada märgade
kätega.
Väga kuuma ilma korral võib helitugevus
süsteemi kaitsmiseks olla nõrgem. Kui
temperatuur salongis langeb, läheb
süsteem normaalrežiimile tagasi.
Süsteem võib minna ka 5
minutiks
ooterežiimile (ekraan ja heli lülituvad
välja).
.

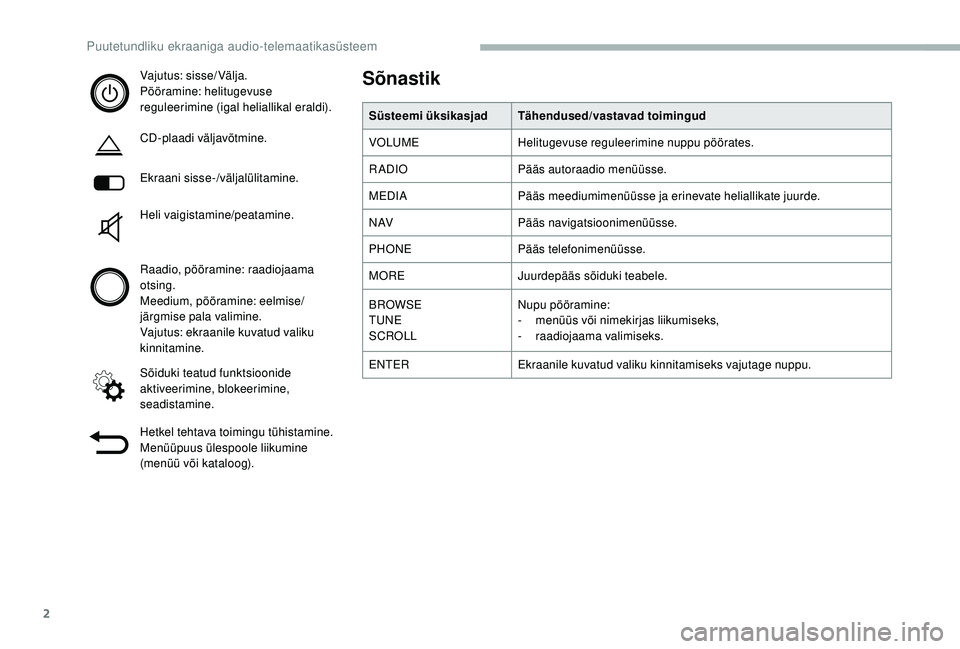

Puutetundliku ekraaniga audio-telemaatikasüsteem

2
Vajutus: sisse/Välja.
Pööramine: helitugevuse
reguleerimine (igal heliallikal eraldi).
CD-plaadi väljavõtmine.
Ekraani sisse-/väljalülitamine.
Heli vaigistamine/peatamine.
Raadio, pööramine: raadiojaama
otsing.
Meedium, pööramine: eelmise/
järgmise pala valimine.
Vajutus: ekraanile kuvatud valiku
kinnitamine.
Sõiduki teatud funktsioonide
aktiveerimine, blokeerimine,
seadistamine.
Hetkel tehtava toimingu tühistamine.
Menüüpuus ülespoole liikumine
(menüü või kataloog).Sõnastik
Süsteemi üksikasjadTähendused/vastavad toimingud
VOLUME Helitugevuse reguleerimine nuppu pöörates.
RADIO Pääs autoraadio menüüsse.
MEDIA Pääs meediumimenüüsse ja erinevate heliallikate juurde.
N AV Pääs navigatsioonimenüüsse.
PHONE Pääs telefonimenüüsse.
MORE Juurdepääs sõiduki teabele.
BROWSE
TUNE
SCROLL Nupu pööramine:
-
m

enüüs või nimekirjas liikumiseks,
-
r

aadiojaama valimiseks.
ENTER Ekraanile kuvatud valiku kinnitamiseks vajutage nuppu.
Puutetundliku ekraaniga audio-telemaatikasüsteem

3

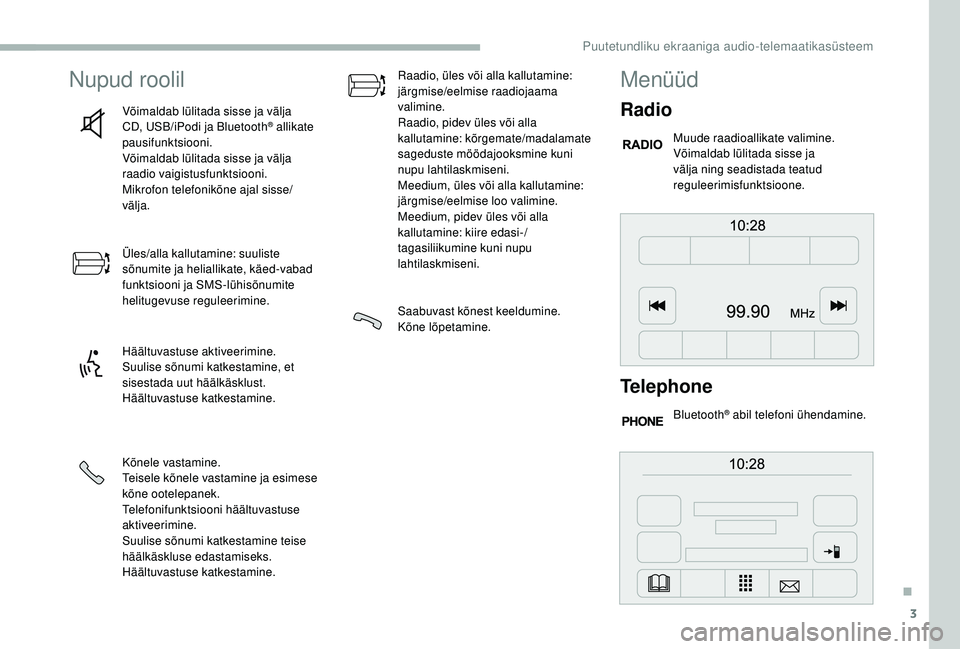

Nupud roolil
Võimaldab lülitada sisse ja välja
CD, USB/iPodi ja Bluetooth® allikate
pausifunktsiooni.
Võimaldab lülitada sisse ja välja
raadio vaigistusfunktsiooni.
Mikrofon telefonikõne ajal sisse/
välja.
Üles/alla kallutamine: suuliste
sõnumite ja heliallikate, käed-vabad
funktsiooni ja SMS-lühisõnumite
helitugevuse reguleerimine.
Häältuvastuse aktiveerimine.
Suulise sõnumi katkestamine, et
sisestada uut häälkäsklust.
Häältuvastuse katkestamine.
Kõnele vastamine.
Teisele kõnele vastamine ja esimese
kõne ootelepanek.
Telefonifunktsiooni häältuvastuse
aktiveerimine.
Suulise sõnumi katkestamine teise
häälkäskluse edastamiseks.
Häältuvastuse katkestamine. Raadio, üles või alla kallutamine:
järgmise/eelmise raadiojaama
valimine.
Raadio, pidev üles või alla
kallutamine: kõrgemate/madalamate
sageduste möödajooksmine kuni
nupu lahtilaskmiseni.
Meedium, üles või alla kallutamine:
järgmise/eelmise loo valimine.
Meedium, pidev üles või alla
kallutamine: kiire edasi-/
tagasiliikumine kuni nupu
lahtilaskmiseni.
Saabuvast kõnest keeldumine.
Kõne lõpetamine.
Menüüd
Radio
Muude raadioallikate valimine.
Võimaldab lülitada sisse ja
välja ning seadistada teatud
reguleerimisfunktsioone.
Telephone
Bluetooth® abil telefoni ühendamine.
.
Puutetundliku ekraaniga audio-telemaatikasüsteem

4

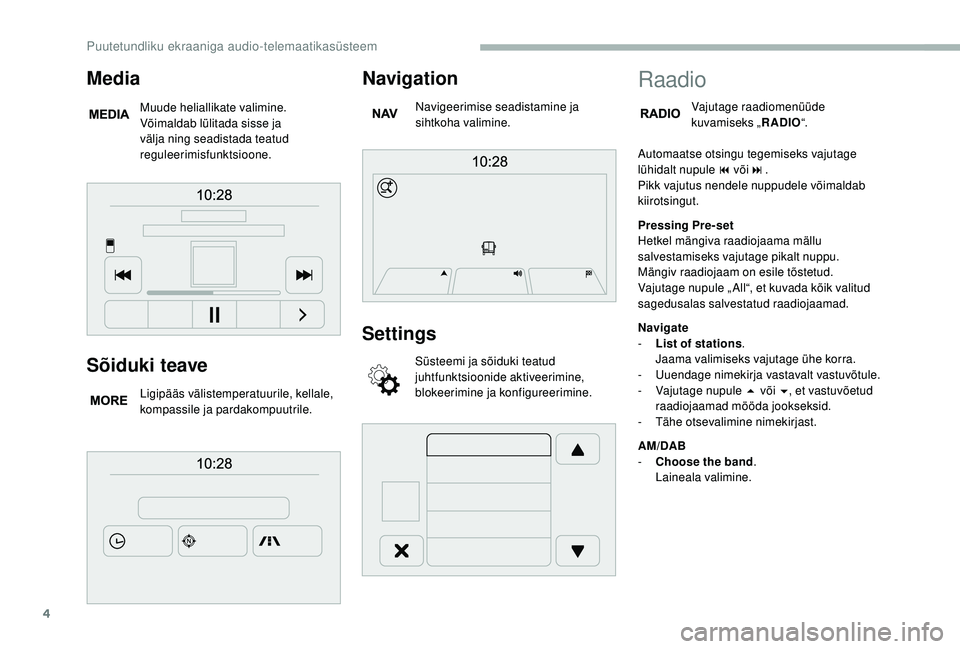

Sõiduki teave
Ligipääs välistemperatuurile, kellale,
kompassile ja pardakompuutrile.
Navigation
Navigeerimise seadistamine ja
sihtkoha valimine.
Settings
Süsteemi ja sõiduki teatud
juhtfunktsioonide aktiveerimine,
blokeerimine ja konfigureerimine.
Media
Muude heliallikate valimine.
Võimaldab lülitada sisse ja
välja ning seadistada teatud
reguleerimisfunktsioone.
Raadio
Vajutage raadiomenüüde
kuvamiseks „RADIO“.
Automaatse otsingu tegemiseks vajutage
lühidalt nupule 9
või:.
Pikk vajutus nendele nuppudele võimaldab
kiirotsingut.
Pressing Pre-set
Hetkel mängiva raadiojaama mällu
salvestamiseks vajutage pikalt nuppu.
Mängiv raadiojaam on esile tõstetud.
Vajutage nupule „ All“, et kuvada kõik valitud
sagedusalas salvestatud raadiojaamad.
Navigate
-

L

ist of stations .
Jaama valimiseks vajutage ühe korra.
-
U

uendage nimekirja vastavalt vastuvõtule.
-

V

ajutage nupule 5 või 6, et vastuvõetud
raadiojaamad mööda jookseksid.
-
T

ähe otsevalimine nimekirjast.
AM/DAB
-

C

hoose the band .
Laineala valimine.
Puutetundliku ekraaniga audio-telemaatikasüsteem

5

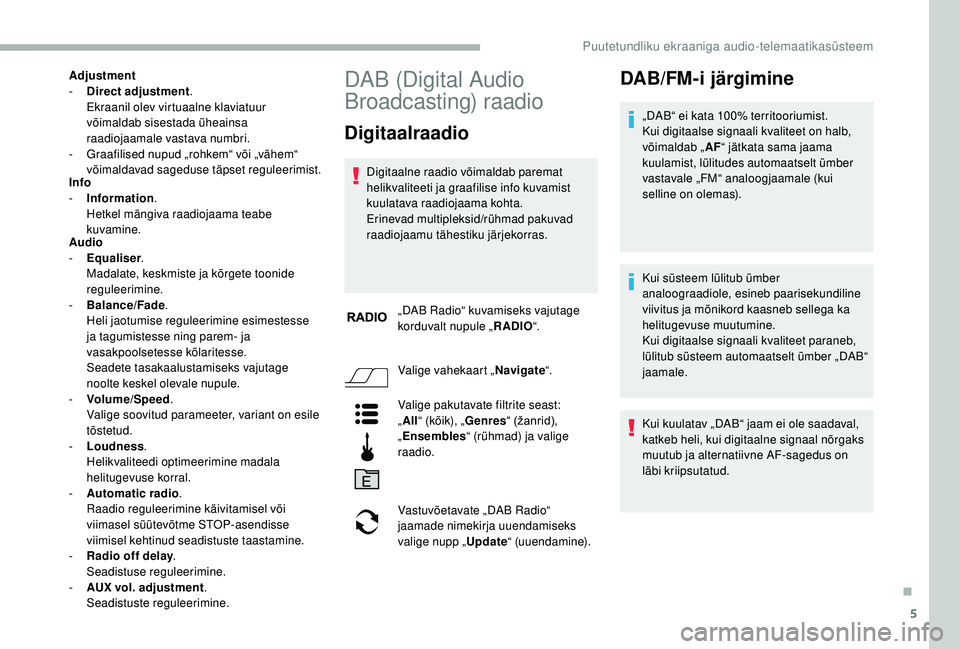

Adjustment
- D irect adjustment .
Ekraanil olev virtuaalne klaviatuur
võimaldab sisestada üheainsa
raadiojaamale vastava numbri.
-

G
raafilised nupud „rohkem“ või „vähem“
võimaldavad sageduse täpset reguleerimist.
Info
-

I
nformation .
Hetkel mängiva raadiojaama teabe
kuvamine.
Audio
-

E
qualiser .
Madalate, keskmiste ja kõrgete toonide
reguleerimine.
-

B
alance/Fade .
Heli jaotumise reguleerimine esimestesse
ja tagumistesse ning parem- ja
vasakpoolsetesse kõlaritesse.
Seadete tasakaalustamiseks vajutage
noolte keskel olevale nupule.
-

V
olume/Speed .
Valige soovitud parameeter, variant on esile
tõstetud.
-

L
oudness .
Helikvaliteedi optimeerimine madala
helitugevuse korral.
-

A
utomatic radio .
Raadio reguleerimine käivitamisel või
viimasel süütevõtme STOP-asendisse
viimisel kehtinud seadistuste taastamine.
-

R
adio off delay .
Seadistuse reguleerimine.
-

A
UX vol. adjustment .
Seadistuste reguleerimine.DAB (Digital Audio
Broadcasting) raadio
Digitaalraadio
Digitaalne raadio võimaldab paremat
helikvaliteeti ja graafilise info kuvamist
kuulatava raadiojaama kohta.
Erinevad multipleksid/rühmad pakuvad
raadiojaamu tähestiku järjekorras.
„DAB Radio“ kuvamiseks vajutage
korduvalt nupule „ RADIO“.
Valige vahekaart „ Navigate“.
Valige pakutavate filtrite seast:
„ All “ (kõik), „ Genres“ (žanrid),
„ Ensembles “ (rühmad) ja valige
raadio.
Vastuvõetavate „DAB Radio“
jaamade nimekirja uuendamiseks
valige nupp „ Update“ (uuendamine).
DAB/FM-i järgimine
„DAB“ ei kata 100% territooriumist.
Kui digitaalse signaali kvaliteet on halb,
võimaldab „ AF“ jätkata sama jaama
kuulamist, lülitudes automaatselt ümber
vastavale „FM“ analoogjaamale (kui
selline on olemas).
Kui süsteem lülitub ümber
analoograadiole, esineb paarisekundiline
viivitus ja mõnikord kaasneb sellega ka
helitugevuse muutumine.
Kui digitaalse signaali kvaliteet paraneb,
lülitub süsteem automaatselt ümber „DAB“
jaamale.
Kui kuulatav „DAB“ jaam ei ole saadaval,
katkeb heli, kui digitaalne signaal nõrgaks
muutub ja alternatiivne AF-sagedus on
läbi kriipsutatud.
.
Puutetundliku ekraaniga audio-telemaatikasüsteem

6

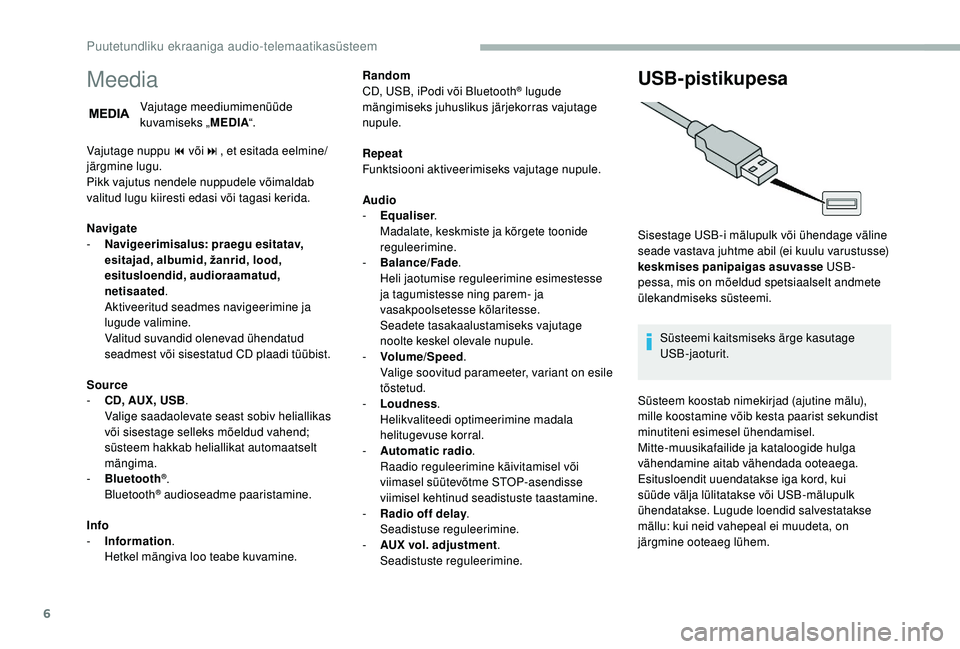

Meedia
Vajutage meediumimenüüde
kuvamiseks „MEDIA“.
Vajutage nuppu 9
või:, et esitada eelmine/
järgmine lugu.
Pikk vajutus nendele nuppudele võimaldab
valitud lugu kiiresti edasi või tagasi kerida.
Navigate
-

Na

vigeerimisalus: praegu esitatav,
esitajad, albumid, žanrid, lood,
esitusloendid, audioraamatud,
netisaated .
Aktiveeritud seadmes navigeerimine ja
lugude valimine.
Valitud suvandid olenevad ühendatud
seadmest või sisestatud CD plaadi tüübist.
Source
-

C

D, AUX, USB .
Valige saadaolevate seast sobiv heliallikas
või sisestage selleks mõeldud vahend;
süsteem hakkab heliallikat automaatselt
mängima.
-

Bl

uetooth
®.
Bluetooth® audioseadme paaristamine.
Info
-

I

nformation .
Hetkel mängiva loo teabe kuvamine. Random
CD, USB, iPodi või Bluetooth
® lugude
mängimiseks juhuslikus järjekorras vajutage
nupule.
Repeat
Funktsiooni aktiveerimiseks vajutage nupule.
Audio
-

E

qualiser .
Madalate, keskmiste ja kõrgete toonide
reguleerimine.
-

B

alance/Fade .
Heli jaotumise reguleerimine esimestesse
ja tagumistesse ning parem- ja
vasakpoolsetesse kõlaritesse.
Seadete tasakaalustamiseks vajutage
noolte keskel olevale nupule.
-

V

olume/Speed .
Valige soovitud parameeter, variant on esile
tõstetud.
-

L

oudness .
Helikvaliteedi optimeerimine madala
helitugevuse korral.
-

A

utomatic radio .
Raadio reguleerimine käivitamisel või
viimasel süütevõtme STOP-asendisse
viimisel kehtinud seadistuste taastamine.
-

R

adio off delay .
Seadistuse reguleerimine.
-

A

UX vol. adjustment .
Seadistuste reguleerimine.USB-pistikupesa
Sisestage USB-i mälupulk või ühendage väline
seade vastava juhtme abil (ei kuulu varustusse)
keskmises panipaigas asuvasse USB-
pessa, mis on mõeldud spetsiaalselt andmete
ülekandmiseks süsteemi.
Süsteemi kaitsmiseks ärge kasutage
USB-jaoturit.
Süsteem koostab nimekirjad (ajutine mälu),
mille koostamine võib kesta paarist sekundist
minutiteni esimesel ühendamisel.
Mitte-muusikafailide ja kataloogide hulga
vähendamine aitab vähendada ooteaega.
Esitusloendit uuendatakse iga kord, kui
süüde välja lülitatakse või USB-mälupulk
ühendatakse. Lugude loendid salvestatakse
mällu: kui neid vahepeal ei muudeta, on
järgmine ooteaeg lühem.
Puutetundliku ekraaniga audio-telemaatikasüsteem
