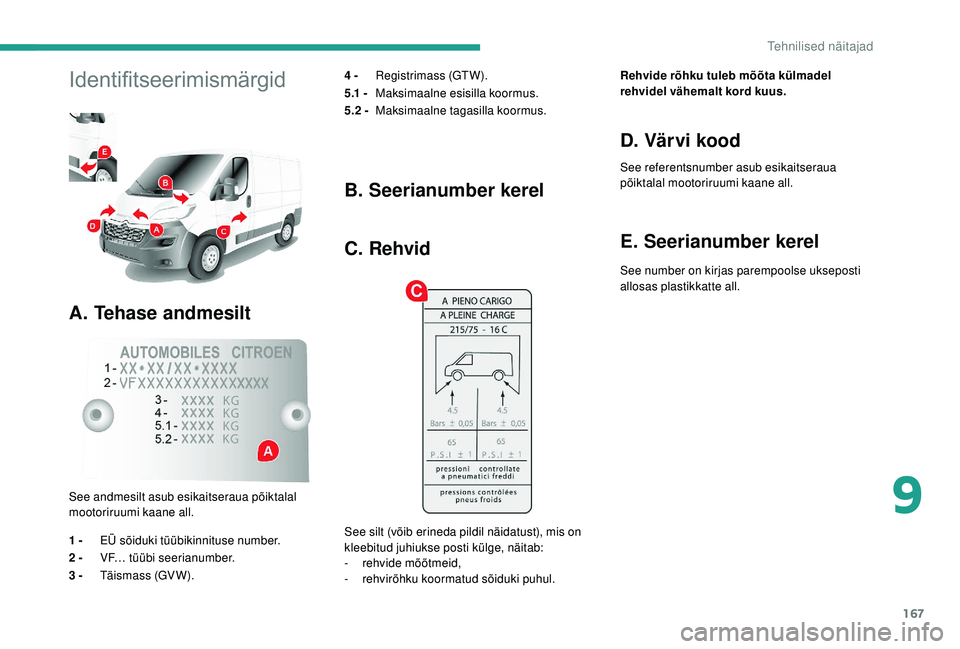

Identifitseerimismärgid
A. Tehase andmesilt
4 - Registrimass (GTW).
5.1 - Maksimaalne esisilla koormus.
5.2 - Maksimaalne tagasilla koormus.
See andmesilt asub esikaitseraua põiktalal
mootoriruumi kaane all.
1 - EÜ sõiduki tüübikinnituse number.
2 - VF… tüübi seerianumber.
3 - Täismass (GVW).
B. Seerianumber kerel
C. Rehvid
See silt (võib erineda pildil näidatust), mis on
kleebitud juhiukse posti külge, näitab:
-
r

ehvide mõõtmeid,
-

r
ehvirõhku koormatud sõiduki puhul. Rehvide rõhku tuleb mõõta külmadel
rehvidel vähemalt kord kuus.
D. Värvi kood
See referentsnumber asub esikaitseraua
põiktalal mootoriruumi kaane all.
E. Seerianumber kerel
See number on kirjas parempoolse ukseposti
allosas plastikkatte all.
9
Tehnilised näitajad

168

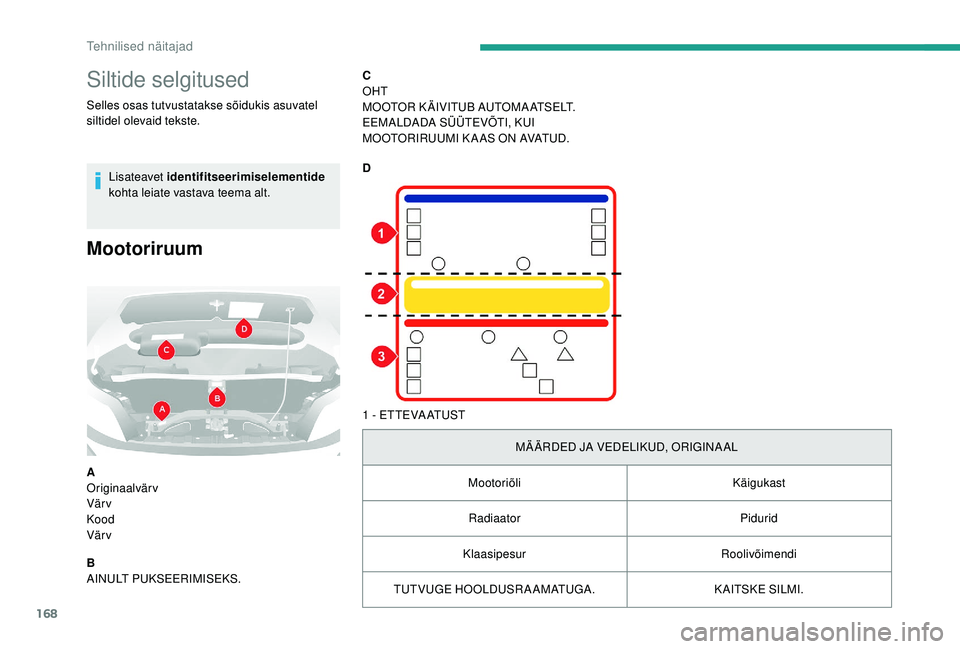

Siltide selgitused
Selles osas tutvustatakse sõidukis asuvatel
siltidel olevaid tekste.Lisateavet identifitseerimiselementide
kohta leiate vastava teema alt.
Mootoriruum
A
Originaalvärv
Vär v
Kood
Vär v
B
AINULT PUKSEERIMISEKS. C
OHT
MOOTOR K ÄIVITUB AUTOMA ATSELT.
EEMALDADA SÜÜTEVÕTI, KUI
MOOTORIRUUMI K A AS ON AVATUD.
D
1 - ETTEVA ATUST
MÄ ÄRDED JA VEDELIKUD, ORIGINA AL
Mootoriõli Käigukast
Radiaator Pidurid
Klaasipesur Roolivõimendi
TUTVUGE HOOLDUSRAAMATUGA. K AITSKE SILMI.
Tehnilised näitajad

169

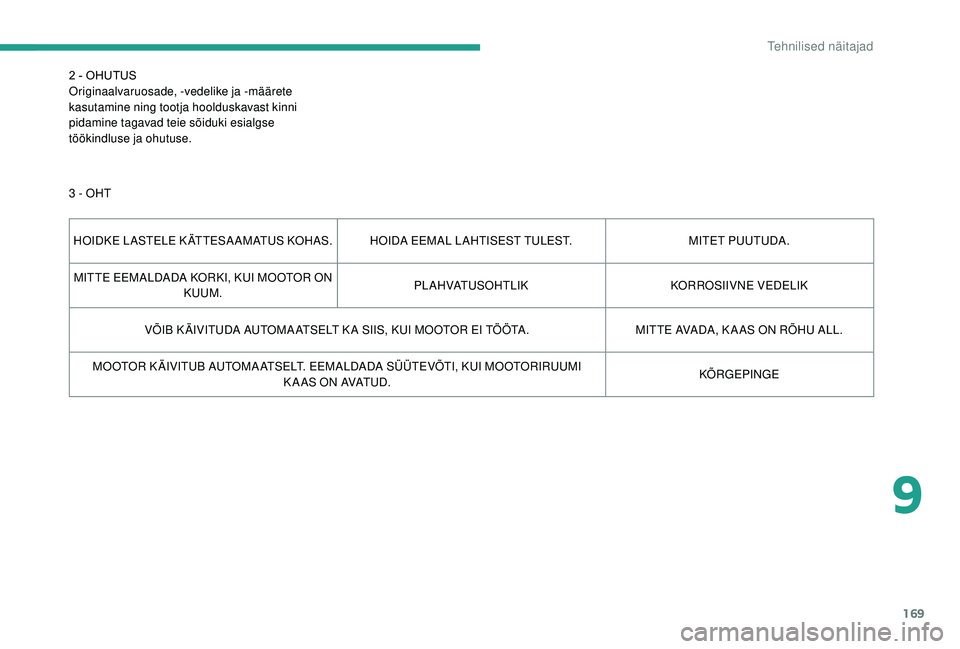

2 - OHUTUS
Originaalvaruosade, -vedelike ja -määrete
kasutamine ning tootja hoolduskavast kinni
pidamine tagavad teie sõiduki esialgse
töökindluse ja ohutuse.
3 - OHTHOIDKE LASTELE K ÄTTESA AMATUS KOHAS. HOIDA EEMAL LAHTISEST TULEST. MITET PUUTUDA.
MITTE EEMALDADA KORKI, KUI MOOTOR ON KUUM. P L A H VAT U S O H T L I K
KORROSIIVNE VEDELIK
VÕIB K ÄIVITUDA AUTOMA ATSELT K A SIIS, KUI MOOTOR EI TÖÖTA. MITTE AVADA, K A AS ON RÕHU ALL.
MOOTOR K ÄIVITUB AUTOMA ATSELT. EEMALDADA SÜÜTEVÕTI, KUI MOOTORIRUUMI K A AS ON AVATUD. KÕRGEPINGE
9
Tehnilised näitajad

170

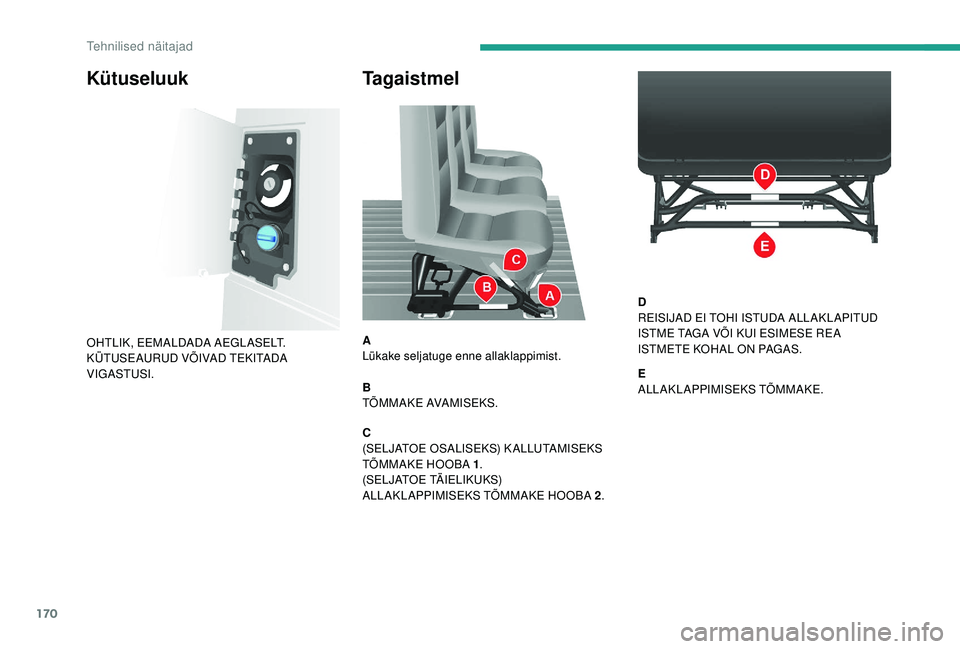

Tagaistmel
A
Lükake seljatuge enne allaklappimist.
B
TÕMMAKE AVAMISEKS.
C
(SELJATOE OSALISEKS) K ALLUTAMISEKS
TÕMMAKE HOOBA 1.
(SELJATOE TÄIELIKUKS)
ALLAKLAPPIMISEKS TÕMMAKE HOOBA 2 .D
REISIJAD EI TOHI ISTUDA ALLAKLAPITUD
ISTME TAGA VÕI KUI ESIMESE REA
ISTMETE KOHAL ON PAGAS.
E
ALLAKLAPPIMISEKS TÕMMAKE.
Kütuseluuk
OHTLIK, EEMALDADA AEGL ASELT.
KÜTUSEAURUD VÕIVAD TEKITADA
VIGASTUSI.
Tehnilised näitajad

171

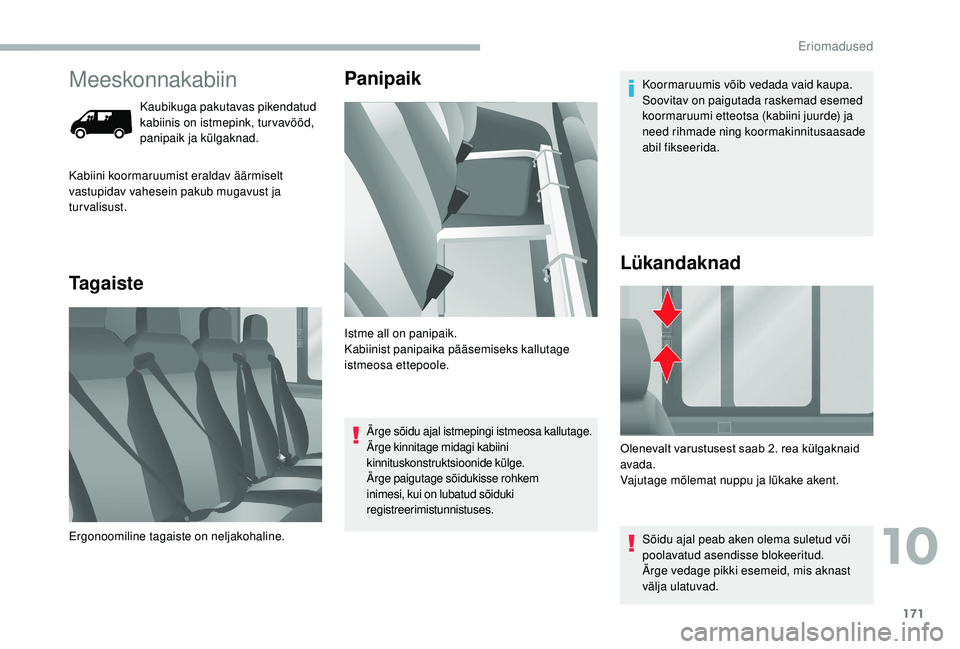

Meeskonnakabiin
Kaubikuga pakutavas pikendatud
kabiinis on istmepink, tur vavööd,
panipaik ja külgaknad.
TagaistePanipaik
Kabiini koormaruumist eraldav äärmiselt
vastupidav vahesein pakub mugavust ja
turvalisust.
Ergonoomiline tagaiste on neljakohaline. Istme all on panipaik.
Kabiinist panipaika pääsemiseks kallutage
istmeosa ettepoole.
Ärge sõidu ajal istmepingi istmeosa kallutage.
Ärge kinnitage midagi kabiini
kinnituskonstruktsioonide külge.
Ärge paigutage sõidukisse rohkem
inimesi, kui on lubatud sõiduki
registreerimistunnistuses.
Koormaruumis võib vedada vaid kaupa.
Soovitav on paigutada raskemad esemed
koormaruumi etteotsa (kabiini juurde) ja
need rihmade ning koormakinnitusaasade
abil fikseerida.
Olenevalt varustusest saab 2. rea külgaknaid
avada.
Vajutage mõlemat nuppu ja lükake akent. Sõidu ajal peab aken olema suletud või
poolavatud asendisse blokeeritud.
Ärge vedage pikki esemeid, mis aknast
välja ulatuvad.
Lükandaknad
10
Eriomadused

172
Tu r v a v ö ö d
Kinnitamine
F Tõmmake vöö enda ette ja kontrollige, ega see keerdus ei ole.
F

K
innitage keel pandlasse.
F

T
õmmake järsult vööst, et kontrollida,
kas see on korralikult lukustunud ja kas
automaatne blokeerimisseade töötab.
Avamine
F Vajutage pandla punasele nupule, turvavöö rullub automaatselt tagasi, aga hoidke
vööst samal ajal kinni.
Ühe tur vavööga võib kinnitada vaid ühe
inimese.
Turvatoolid
Ärge paigaldage kabiini tagaistmetele
tur vatoole, istmekõrgendusi ega
turvahälle.
Igal tagaistmel on kolmepunkti rullturvavöö.
Šassii/Madelauto
Šassii ja madelauto versioonidel
on kabiin, fikseeritud platvorm ja
kaks spetsiifilist tagatuld.
Nende versioonide kohta leiate
põhjalikumat infot vastava teema alt.
Lambipirni vahetamine
Põhjalikumat infot pirnide tüüpide kohta
leiate vastavast jaotisest.
Need versioonid on saadaval ka:
-


topeltkabiiniga,
-


kastiga.
Eriomadused

173
Ta g a t u l e dF Tehke kindlaks katkine pirn.
Pirnige tagasiasetamiseks toimige vastupidises
järjekorras.
1.
Suunatuled
Tüüp B, PY21W – 21

W
2. Pidurituled
Tüüp B, P21W – 21

W
3. Gabariittuled
Tüüp A , W5W – 5

W
4. Tagurdustuled
Tüüp A , W16W – 16

W
5. Udutuled
Tüüp A , W16W – 16

W F

E
emaldage lambiploki neli kinnituskruvi.
F

T
õmmake lambiplokki enda poole.
F

A
sendage lambipirn uuega.
10
Eriomadused

174
L1L2L2S L3L4
L Üldpikkus 49085358 57085943 6308
A Te l j e v a h e 300034503800 4035 4035
B Esimene ülend 948
C Tagumine ülend 9601325
D Laius (peeglitega/-ta) 2508/2050
- Pealisehitise laius 2207
- Pealisehitise suurim lubatud laius 2350
E Esirataste vahe 1810
- Tagarataste vahe 179 0
- Laiendatud tagarataste vahe 1980
F Kogukõrgus 2254
- Pealisehitise suurim lubatud kõrgus 3500
Kabiiniraami mõõtmed
Mõõtmed on millimeetrites.
Eriomadused
