VISUALIZZAZIONI E MESSAGGI
SUL DISPLAY
Se attivata, la griglia viene posizionata
sull'immagine per evidenziare la
larghezza della vettura ed il percorso in
retromarcia previsto in base alla
posizione del volante.
Una linea centrale tratteggiata
sovrapposta indica il centro della vettura
per facilitare le manovre di parcheggio
oppure l'allineamento con il gancio di
traino. Le diverse zone colorate indicano
la distanza dalla parte posteriore della
vettura.
La tabella seguente illustra le distanze
approssimative per ogni zona fig. 114:
ZonaDistanza dalla parte
posteriore della
vettura
Rosso 0 ÷ 30 cm
Giallo
30cm÷1m
Verde 1 m oppure superiore
AVVERTENZA Durante le manovre di
parcheggio prestare sempre la massima
attenzione agli ostacoli che potrebbero
trovarsi sopra o sotto il campo d'azione
della telecamera.
ATTENZIONE
121)La responsabilità del parcheggio e di
altre manovre, potenzialmente pericolose, è
sempre e comunque affidata al guidatore.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. La telecamera
costituisce un aiuto per il guidatore, il quale
però non deve mai ridurre l’attenzione
durante le manovre potenzialmente
pericolose anche se eseguite a bassa
velocità. Procedere inoltre sempre ad una
velocità moderata, in modo da poter frenare
tempestivamente nel caso di rilevamento di
un ostacolo.
AVVERTENZA
53)Per il corretto funzionamento è
indispensabile che la telecamera sia sempre
pulita da fango, sporcizia, neve o ghiaccio.
Durante la pulizia della telecamera prestare
la massima attenzione a non rigarla o
danneggiarla; evitare l’uso di panni asciutti,
ruvidi o duri. La telecamera deve essere
lavata con acqua pulita, eventualmente con
l’aggiunta di shampoo per auto. Nelle
stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad alta
pressione, pulire rapidamente la telecamera
mantenendo l’ugello oltre i 10 cm di distanza.
Non apporre inoltre adesivi sulla telecamera.
RIFORNIMENTO DELLA
VETTURA
122) 123) 124)
Spegnere sempre il motore prima di
effettuare il rifornimento.
MOTORI A BENZINA
Utilizzare esclusivamente benzina senza
piombo con numero di ottano (R.O.N.) non
inferiore a 91 (Specifica EN228).
MOTORI DIESEL
Utilizzare esclusivamente gasolio per
autotrazione (Specifica EN590 e
EN16734).
PROCEDURA DI RIFORNIMENTO
Lo sportello combustibile è sbloccato
quando la chiusura centralizzata delle
porte è disinserita, mentre si blocca
automaticamente inserendo la chiusura
centralizzata.
Apertura sportello
Per effettuare il rifornimento procedere
come segue:

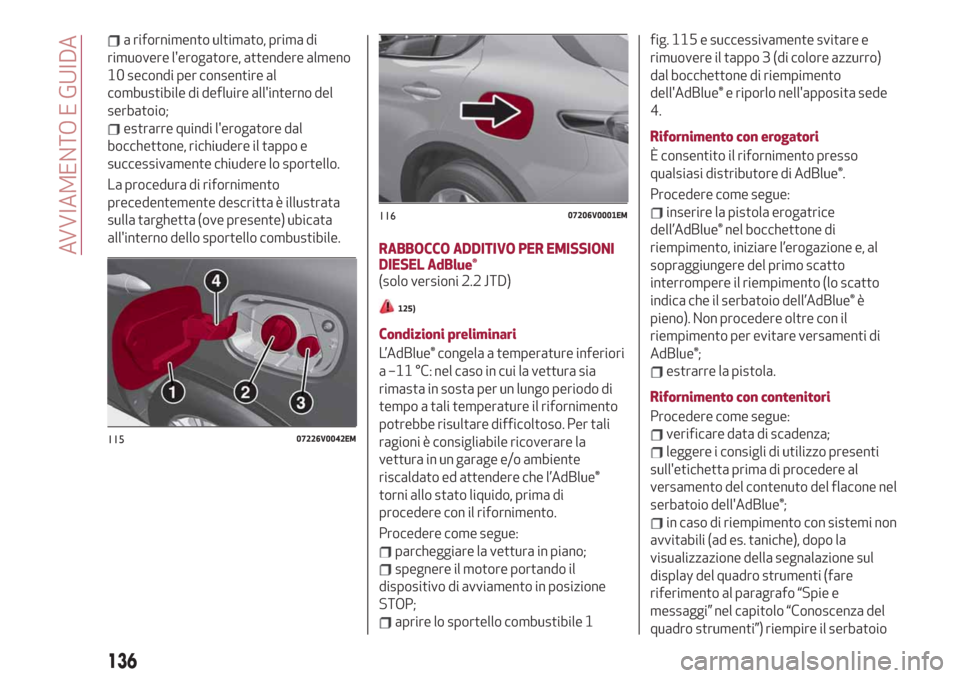

aprire lo sportello 1 fig. 115 premendo
nel punto indicato dalla freccia fig. 116;
rimuovere il tappo di chiusura 2;
riporre il tappo nell'apposita sede 4;
inserire l'erogatore nel bocchettone e
procedere al rifornimento;
135

a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere almeno
10 secondi per consentire al
combustibile di defluire all'interno del
serbatoio;
estrarre quindi l'erogatore dal
bocchettone, richiudere il tappo e
successivamente chiudere lo sportello.
La procedura di rifornimento
precedentemente descritta è illustrata
sulla targhetta (ove presente) ubicata
all'interno dello sportello combustibile.
RABBOCCO ADDITIVO PER EMISSIONI
DIESEL AdBlue®
(solo versioni 2.2 JTD)
125)
Condizioni preliminari
L’AdBlue® congela a temperature inferiori
a –11 °C: nel caso in cui la vettura sia
rimasta in sosta per un lungo periodo di
tempo a tali temperature il rifornimento
potrebbe risultare difficoltoso. Per tali
ragioni è consigliabile ricoverare la
vettura in un garage e/o ambiente
riscaldato ed attendere che l’AdBlue®
torni allo stato liquido, prima di
procedere con il rifornimento.
Procedere come segue:
parcheggiare la vettura in piano;
spegnere il motore portando il
dispositivo di avviamento in posizione
STOP;
aprire lo sportello combustibile 1fig. 115 e successivamente svitare e
rimuovere il tappo 3 (di colore azzurro)
dal bocchettone di riempimento
dell'AdBlue® e riporlo nell'apposita sede
4.
Rifornimento con erogatori
È consentito il rifornimento presso
qualsiasi distributore di AdBlue®.
Procedere come segue:
inserire la pistola erogatrice
dell’AdBlue® nel bocchettone di
riempimento, iniziare l’erogazione e, al
sopraggiungere del primo scatto
interrompere il riempimento (lo scatto
indica che il serbatoio dell’AdBlue® è
pieno). Non procedere oltre con il
riempimento per evitare versamenti di
AdBlue®;
estrarre la pistola.
Rifornimento con contenitori
Procedere come segue:
verificare data di scadenza;
leggere i consigli di utilizzo presenti
sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue®;
in caso di riempimento con sistemi non
avvitabili (ad es. taniche), dopo la
visualizzazione della segnalazione sul
display del quadro strumenti (fare
riferimento al paragrafo “Spie e
messaggi” nel capitolo “Conoscenza del
quadro strumenti”) riempire il serbatoio
11507226V0042EM
11607206V0001EM
136
AVVIAMENTO E GUIDA

AdBlue® con una quantità di liquido
minima di 5 litri;
in caso di utilizzo contenitori avvitabili
al bocchettone, il serbatoio è da ritenersi
pieno quando il livello di AdBlue® nel
contenitore interrompe la sua discesa.
Non procedere oltre.
Operazioni al termine del rifornimento
Procedere come segue:
montare nuovamente il tappo 3
fig. 115 sul bocchettone di riempimento
dell‘AdBlue®, ruotandolo in senso orario e
avvitandolo completamente;
portare il dispositivo di avviamento in
posizione ON (non è necessario avviare il
motore);
attendere lo spegnimento della
segnalazione sul display del quadro
strumenti prima di movimentare la
vettura. La segnalazione può rimanere
accesa da pochi secondi a circa mezzo
minuto. Nel caso di avviamento del
motore e movimentazione della vettura,
la segnalazione rimarrà visualizzata per
un periodo di tempo più lungo, senza
tuttavia pregiudicare la funzionalità del
motore;
se il rabbocco viene effettuato con il
serbatoio dell'AdBlue® vuoto fare
riferimento al paragrafo “Rifornimenti”
nel capitolo “Dati tecnici”, è necessario
attendere 2 minuti prima di avviare il
motore.
AVVERTENZA Se viene versato
dell'AdBlue® fuori dal bocchettone di
riempimento, ripulire bene l'area e
procedere nuovamente al riempimento.
Se il liquido si è cristallizzato, eliminarlo
mediante una spugna e con acqua calda.
ATTENZIONE
NON SUPERARE IL LIVELLO
MASSIMO: può causare danni al
serbatoio. L'AdBlue® congela al di sotto
di –11 °C. Anche se il sistema è
progettato per funzionare al di sotto
del punto di congelamento dell'AdBlue®
è bene non riempire il serbatoio oltre il
livello massimo perché se l'AdBlue® si
congela il sistema può subire danni.
Attenersi a quanto descritto nel
presente paragrafo.
In caso di versamento dell'AdBlue® su
superfici verniciate o in alluminio,
ripulire immediatamente l'area con
acqua e usare materiale assorbente per
raccogliere il fluido che è stato versato
a terra.
Non tentare di avviare il motore se
l'AdBlue® è stata aggiunta
accidentalmente al serbatoio del
combustibile Diesel, questo può portare
gravi danni al motore, rivolgersi alla
Rete Assistenziale Alfa Romeo.
Non aggiungere additivi o altri liquidi
ad AdBlue®, ciò potrebbe danneggiare il
sistema.
L’utilizzo di AdBlue® non conforme o
degradato può portare all’accensione
delle segnalazioni sul display del
quadro strumenti (fare riferimento al
paragrafo “Spie e messaggi” nel
capitolo “Conoscenza del quadro
strumenti”).
Non travasare mai l'AdBlue® in un
altro recipiente: perderebbe le sue
qualità di purezza.
In caso di danni al sistema di
depurazione dei gas di scarico derivanti
dall'uso di additivi/acqua di rubinetto,
all'introduzione di gasolio, o comunque
alla non osservanza delle prescrizioni,
la garanzia decade.
In caso di esaurimento dell’AdBlue®
fare riferimento al paragrafo “Spie e
messaggi” nel capitolo “Conoscenza del
quadro strumenti” per continuare con
un normale utilizzo della vettura.
Il livello di AdBlue® non si aggiorna in
caso di vettura parcheggiata su strada
in pendenza.
137

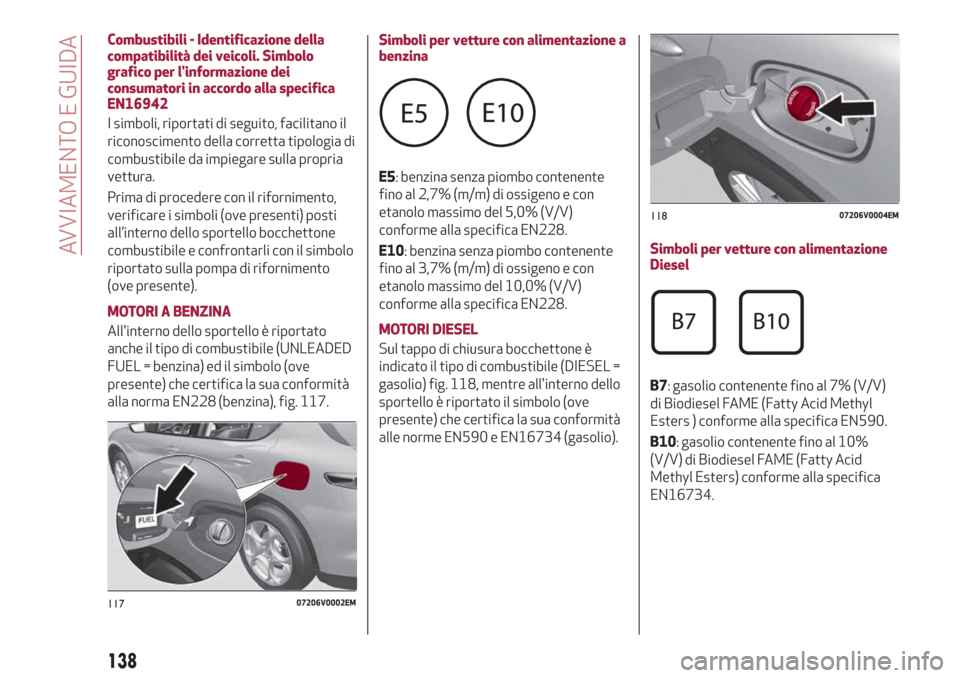

Combustibili - Identificazione della
compatibilità dei veicoli. Simbolo
grafico per l'informazione dei
consumatori in accordo alla specifica
EN16942
I simboli, riportati di seguito, facilitano il
riconoscimento della corretta tipologia di
combustibile da impiegare sulla propria
vettura.
Prima di procedere con il rifornimento,
verificare i simboli (ove presenti) posti
all’interno dello sportello bocchettone
combustibile e confrontarli con il simbolo
riportato sulla pompa di rifornimento
(ove presente).
MOTORI A BENZINA
All'interno dello sportello è riportato
anche il tipo di combustibile (UNLEADED
FUEL = benzina) ed il simbolo (ove
presente) che certifica la sua conformità
alla norma EN228 (benzina), fig. 117.Simboli per vetture con alimentazione a
benzina
E5: benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specifica EN228.
E10: benzina senza piombo contenente
fino al 3,7% (m/m) di ossigeno e con
etanolo massimo del 10,0% (V/V)
conforme alla specifica EN228.
MOTORI DIESEL
Sul tappo di chiusura bocchettone è
indicato il tipo di combustibile (DIESEL =
gasolio) fig. 118, mentre all'interno dello
sportello è riportato il simbolo (ove
presente) che certifica la sua conformità
alle norme EN590 e EN16734 (gasolio).Simboli per vetture con alimentazione
Diesel
B7: gasolio contenente fino al 7% (V/V)
di Biodiesel FAME (Fatty Acid Methyl
Esters ) conforme alla specifica EN590.
B10: gasolio contenente fino al 10%
(V/V) di Biodiesel FAME (Fatty Acid
Methyl Esters) conforme alla specifica
EN16734.
11707206V0002EM
11807206V0004EM
138
AVVIAMENTO E GUIDA

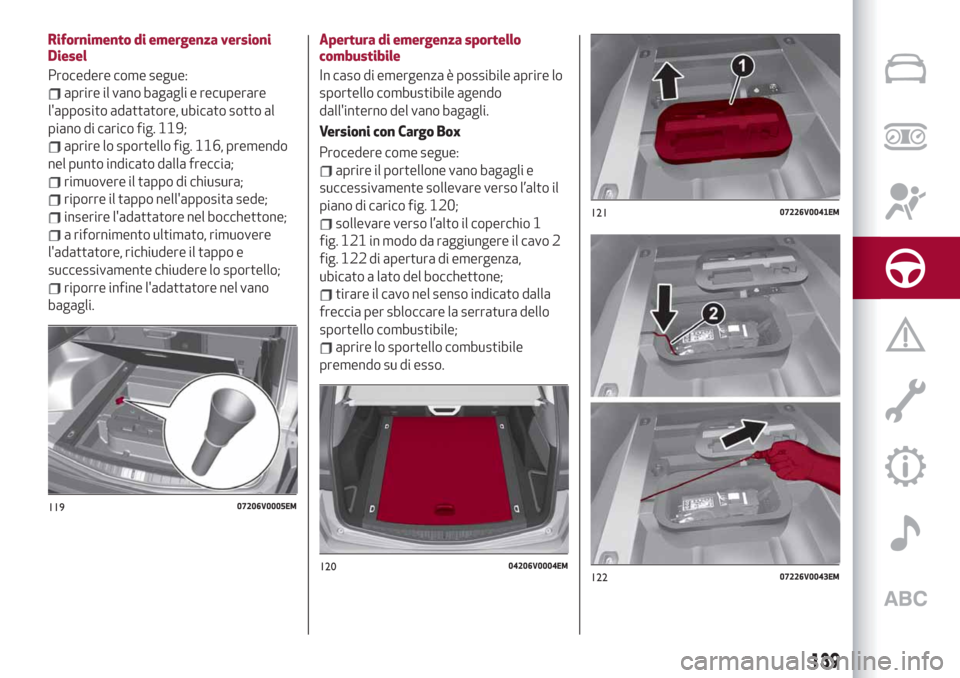

Rifornimento di emergenza versioni
Diesel
Procedere come segue:
aprire il vano bagagli e recuperare
l'apposito adattatore, ubicato sotto al
piano di carico fig. 119;
aprire lo sportello fig. 116, premendo
nel punto indicato dalla freccia;
rimuovere il tappo di chiusura;
riporre il tappo nell'apposita sede;
inserire l'adattatore nel bocchettone;
a rifornimento ultimato, rimuovere
l'adattatore, richiudere il tappo e
successivamente chiudere lo sportello;
riporre infine l'adattatore nel vano
bagagli.Apertura di emergenza sportello
combustibile
In caso di emergenza è possibile aprire lo
sportello combustibile agendo
dall'interno del vano bagagli.
Versioni con Cargo Box
Procedere come segue:
aprire il portellone vano bagagli e
successivamente sollevare verso l’alto il
piano di carico fig. 120;
sollevare verso l’alto il coperchio 1
fig. 121 in modo da raggiungere il cavo 2
fig. 122 di apertura di emergenza,
ubicato a lato del bocchettone;
tirare il cavo nel senso indicato dalla
freccia per sbloccare la serratura dello
sportello combustibile;
aprire lo sportello combustibile
premendo su di esso.
11907206V0005EM
12004206V0004EM
12107226V0041EM
12207226V0043EM
139

Versioni con Cargo Box e ruotino di
scorta
(ove presente)
Procedere come segue:
aprire il portellone vano bagagli e
successivamente sollevare verso l’alto il
piano di carico fig. 120;
svitare il dispositivo di bloccaggio 1
fig. 123 ed estrarre il ruotino di scorta in
modo da raggiungere il cavo 1 fig. 124 di
apertura di emergenza, ubicato a lato del
bocchettone;
tirare il cavo per sbloccare la serratura
dello sportello combustibile;
aprire lo sportello combustibile
premendo su di esso.
AVVERTENZA Il lavaggio del vano
bocchettone mediante una lancia ad alta
pressione deve avvenire ad una distanza
di almeno 20 cm.
ATTENZIONE
122)Non apporre all'estremità del
bocchettone nessun oggetto/tappo rispetto
a quanto previsto sulla vettura. L'utilizzo di
oggetti/tappi non conformi potrebbe
causare aumenti di pressione all'interno del
serbatoio, creando condizioni di pericolo.
123)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche di
avvicinarsi troppo al bocchettone con il viso,
per non inalare vapori nocivi.
124)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.125)Se l’AdBlue si surriscalda per un
periodo prolungato all'interno del serbatoio
ad oltre 50 °C (ad es. a causa di
un'irradiazione solare diretta), l’AdBlue può
decomporsi producendo vapori di
ammoniaca. I vapori di ammoniaca hanno un
odore pungente: quando viene svitato il
tappo del serbatoio di AdBlue, fare
attenzione pertanto a non inalare eventuali
vapori di ammoniaca in uscita dal serbatoio.
In questa concentrazione, comunque, i vapori
di ammoniaca non sono nocivi o pericolosi
per la salute.
12308066V0010EM
12407226V0044EM
140
AVVIAMENTO E GUIDA

ADDITIVO PER EMISSIONI
DIESEL AdBlue® (UREA)
(solo versioni 2.2 JTD)
La vettura è dotata di un sistema di
iniezione dell'UREA e un catalizzatore a
Riduzione Catalitica Selettiva per
rispettare gli standard sulle emissioni.
Questi due sistemi permettono di
rispettare i requisiti per le emissioni
Diesel; riuscendo allo stesso tempo a
mantenere livelli di risparmio di
combustibile, guidabilità, coppia e
potenza. Per i messaggi e gli avvisi di
sistema fare riferimento al paragrafo
“Spie e messaggi” nel capitolo
“Conoscenza del quadro strumenti”.
L’AdBlue® (UREA) è considerato un
prodotto molto stabile con una lunga
durata di conservazione. Mantenuto a
temperature INFERIORI A 32 °C, potrà
essere conservato almeno per un anno.
Per ulteriori informazioni sulla tipologia
del liquido AdBlue® fare riferimento al
paragrafo “Fluidi e Lubrificanti” nel
capitolo “Dati tecnici”.
La vettura è dotata di un sistema
automatico di riscaldamento dell‘AdBlue®
che, quando il motore è avviato, permette
al sistema di funzionare correttamente a
temperature inferiori a –11 °C.
ATTENZIONE Il liquido AdBlue® congela a
temperature inferiori a –11 °C.
SUGGERIMENTI PER LA GUIDA
RISPARMIO DI COMBUSTIBILE
Di seguito sono riportati alcuni utili
suggerimenti che consentono di ottenere
un risparmio di combustibile ed un
conseguente contenimento delle
emissioni nocive.
Manutenzione della vettura
Curare la manutenzione della vettura
eseguendo i controlli e gli interventi
previsti nel “Piano di manutenzione
programmata” (vedere capitolo
“Manutenzione e cura”).
Pneumatici
Controllare periodicamente la pressione
degli pneumatici con un intervallo non
superiore alle 4 settimane: se la
pressione è troppo bassa aumentano i
consumi in quanto maggiore è la
resistenza al rotolamento.
Carichi inutili
Non viaggiare con il vano bagagli
sovraccarico. Il peso della vettura ed il
suo assetto influenzano fortemente i
consumi e la stabilità.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità dicorrente, provocando di conseguenza un
aumento del consumo di combustibile
(fino a +25% su ciclo urbano).
Climatizzatore
L'utilizzo del climatizzatore provoca un
aumento dei consumi: quando la
temperatura esterna lo consente,
utilizzare preferibilmente la semplice
aerazione.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare
aerodinamica e consumi.
STILE DI GUIDA
Avviamento
Non far scaldare il motore con vettura
ferma né al regime minimo né elevato: in
queste condizioni il motore si scalda
molto più lentamente, aumentando
consumi ed emissioni. È consigliabile
partire subito e lentamente, evitando
regimi elevati: in tal modo il motore si
scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di arrestare il
motore. Quest’ultima manovra, come
anche la “doppietta”, sono inutili
provocando un aumento dei consumi e
dell’inquinamento.
141

Selezione delle marce
Quando le condizioni del traffico ed il
percorso stradale lo consentano,
utilizzare una marcia alta. Utilizzare una
marcia bassa per ottenere una brillante
accelerazione comporta un aumento dei
consumi. Ugualmente, l'utilizzo improprio
di una marcia alta aumenta consumi,
emissioni ed usura motore.
Velocità massima
Il consumo di combustibile aumenta
notevolmente con l’aumentare della
velocità. Mantenere una velocità il più
possibile uniforme, evitare frenate e
riprese superflue, che provocano
eccessivo consumo di combustibile ed
aumento delle emissioni.
Accelerazione
Accelerare violentemente penalizza
notevolmente i consumi e le emissioni:
accelerare con gradualità e non
oltrepassare il regime di coppia massima.CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti
avviamenti a freddo non consentono al
motore di raggiungere la temperatura
ottimale di esercizio. Ne consegue un
significativo aumento sia dei consumi (da
+15 fino a +30% su ciclo urbano), che
delle emissioni.
Situazioni di traffico e condizioni
stradali
Consumi elevati sono dovuti a situazioni
di traffico intenso, ad esempio quando si
procede incolonnati con frequente
utilizzo dei rapporti inferiori del cambio,
oppure in grandi città dove siano presenti
numerosi semafori. Anche percorsi
tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano
negativamente i consumi.
Soste nel traffico
Durante le soste prolungate (ad es.
passaggi a livello) arrestare il motore.
TRAINO DI RIMORCHI
126) 127)
PREDISPOSIZIONE GANCIO TRIANO
Istruzioni per l'uso del gancio traino a
testa sferica removibile
AVVERTENZA Prima di mettersi in
viaggio deve esserecontrollatoil
correttobloccaggiodel gancio traino a
testa sferica removibile, per fare questo
occorre che siano rispettate le seguenti
condizioni:
la marcatura verde sulla manopola
deve coincide con la marcatura verde
sulla staffa di fissagio sul gancio traino;
la manopola deve trovarsi in posizione
di fine corsa, appoggiata alla staffa di
fissagio del gancio traino (nessuna
fessura);
la serratura, sulla manopola, deve
essere bloccata e la chiave estratta. La
manopola non può essere estratta;
la staffa di fissaggio del gancio traino
deve essere solidamente fissata nel tubo
d'alloggiamento sulla vettura. Controllare
scuotendo con la mano.
Se, a seguito del controllo, tutti i requisiti
sopra riportati NON sono stati
soddisfatti, la procedura di montaggio
deve essere ripetuta.
Qualora anche uno solo dei requisiti non
sia soddisfatto, il gancio di trainonon
142
AVVIAMENTO E GUIDA
