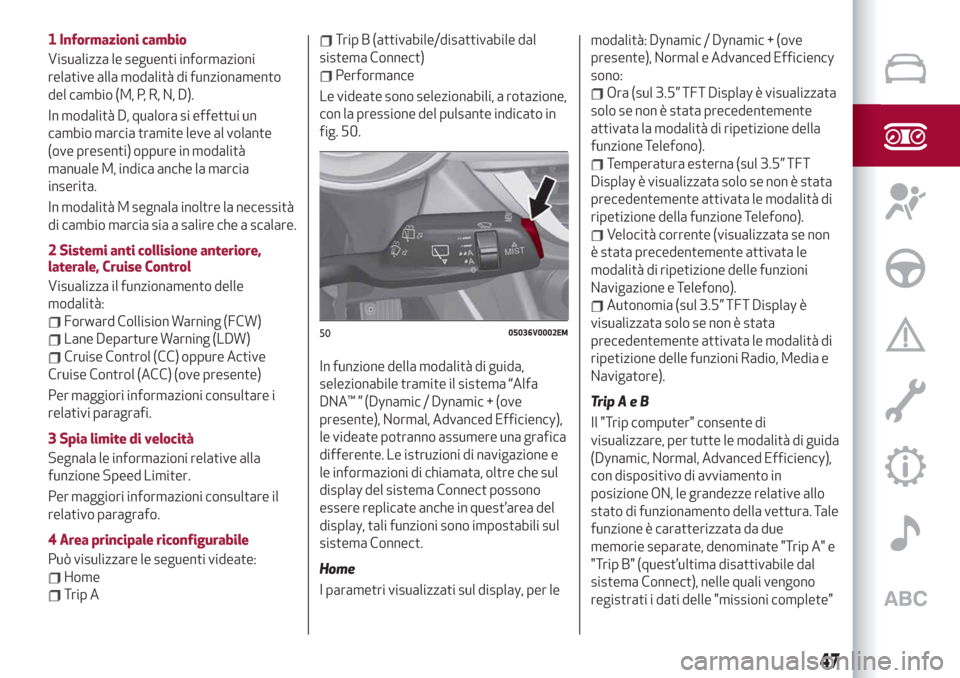

1 Informazioni cambio
Visualizza le seguenti informazioni
relative alla modalità di funzionamento
del cambio (M, P, R, N, D).
In modalità D, qualora si effettui un
cambio marcia tramite leve al volante
(ove presenti) oppure in modalità
manuale M, indica anche la marcia
inserita.
In modalità M segnala inoltre la necessità
di cambio marcia sia a salire che a scalare.

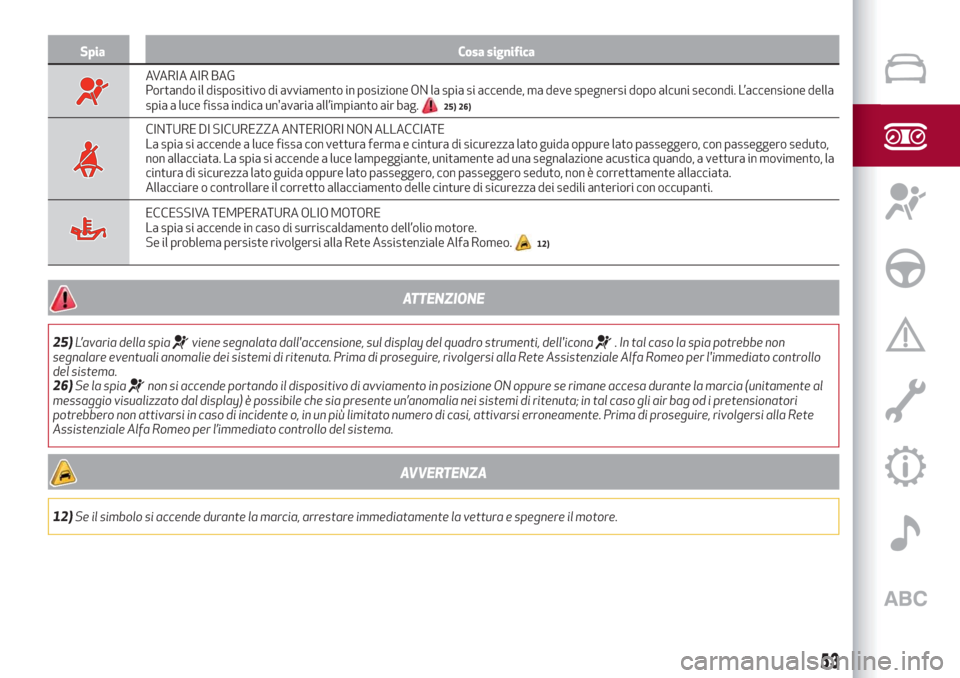

2 Sistemi anti collisione anteriore,
laterale, Cruise Control
Visualizza il funzionamento delle
modalità:
Forward Collision Warning (FCW)
Lane Departure Warning (LDW)
Cruise Control (CC) oppure Active
Cruise Control (ACC) (ove presente)
Per maggiori informazioni consultare i
relativi paragrafi.
3 Spia limite di velocità
Segnala le informazioni relative alla
funzione Speed Limiter.
Per maggiori informazioni consultare il
relativo paragrafo.
4 Area principale riconfigurabile
Può visulizzare le seguenti videate:
Home
Trip A
Trip B (attivabile/disattivabile dal
sistema Connect)
Performance
Le videate sono selezionabili, a rotazione,
con la pressione del pulsante indicato in
fig. 50.
In funzione della modalità di guida,
selezionabile tramite il sistema “Alfa
DNA™ ” (Dynamic / Dynamic + (ove
presente), Normal, Advanced Efficiency),
le videate potranno assumere una grafica
differente. Le istruzioni di navigazione e
le informazioni di chiamata, oltre che sul
display del sistema Connect possono
essere replicate anche in quest’area del
display, tali funzioni sono impostabili sul
sistema Connect.
Home
I parametri visualizzati sul display, per lemodalità: Dynamic / Dynamic + (ove
presente), Normal e Advanced Efficiency
sono:
Ora (sul 3.5” TFT Display è visualizzata
solo se non è stata precedentemente
attivata la modalità di ripetizione della
funzione Telefono).
Temperatura esterna (sul 3.5” TFT
Display è visualizzata solo se non è stata
precedentemente attivata le modalità di
ripetizione della funzione Telefono).
Velocità corrente (visualizzata se non
è stata precedentemente attivata le
modalità di ripetizione delle funzioni
Navigazione e Telefono).
Autonomia (sul 3.5” TFT Display è
visualizzata solo se non è stata
precedentemente attivata le modalità di
ripetizione delle funzioni Radio, Media e
Navigatore).
TripAeB

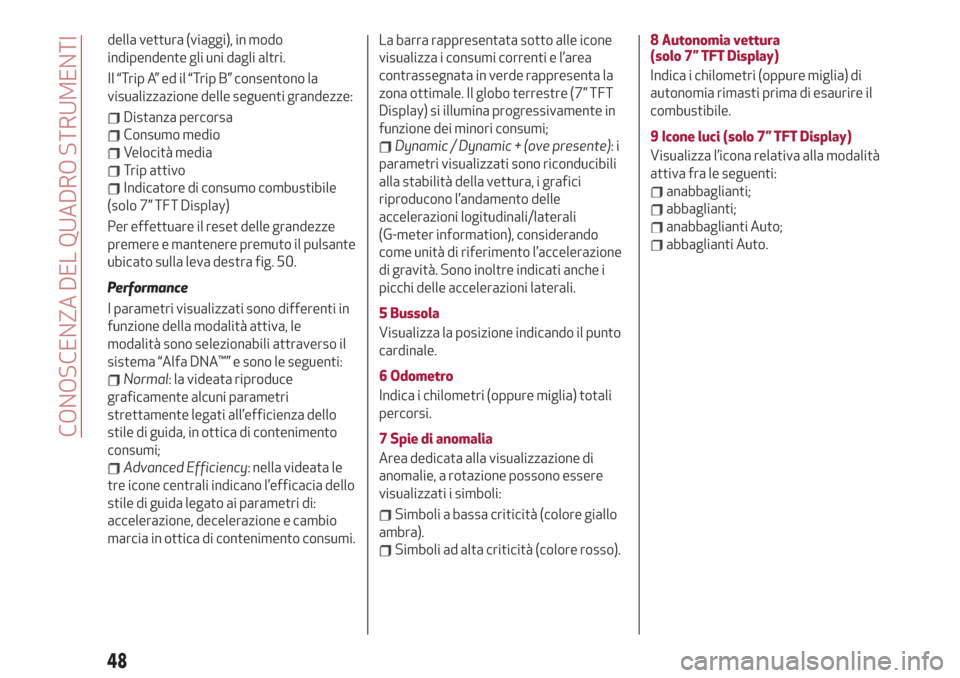

Il "Trip computer" consente di
visualizzare, per tutte le modalità di guida
(Dynamic, Normal, Advanced Efficiency),
con dispositivo di avviamento in
posizione ON, le grandezze relative allo
stato di funzionamento della vettura. Tale
funzione è caratterizzata da due
memorie separate, denominate "Trip A" e
"Trip B" (quest’ultima disattivabile dal
sistema Connect), nelle quali vengono
registrati i dati delle "missioni complete"
5005036V0002EM
47

della vettura (viaggi), in modo
indipendente gli uni dagli altri.
Il “Trip A” ed il “Trip B” consentono la
visualizzazione delle seguenti grandezze:
Distanza percorsa
Consumo medio
Velocità media
Trip attivo
Indicatore di consumo combustibile
(solo 7” TFT Display)
Per effettuare il reset delle grandezze
premere e mantenere premuto il pulsante
ubicato sulla leva destra fig. 50.
Performance
I parametri visualizzati sono differenti in
funzione della modalità attiva, le
modalità sono selezionabili attraverso il
sistema “Alfa DNA™” e sono le seguenti:
Normal: la videata riproduce
graficamente alcuni parametri
strettamente legati all’efficienza dello
stile di guida, in ottica di contenimento
consumi;
Advanced Efficiency: nella videata le
tre icone centrali indicano l’efficacia dello
stile di guida legato ai parametri di:
accelerazione, decelerazione e cambio
marcia in ottica di contenimento consumi.La barra rappresentata sotto alle icone
visualizza i consumi correnti e l’area
contrassegnata in verde rappresenta la
zona ottimale. Il globo terrestre (7” TFT
Display) si illumina progressivamente in
funzione dei minori consumi;
Dynamic / Dynamic + (ove presente):i
parametri visualizzati sono riconducibili
alla stabilità della vettura, i grafici
riproducono l’andamento delle
accelerazioni logitudinali/laterali
(G-meter information), considerando
come unità di riferimento l’accelerazione
di gravità. Sono inoltre indicati anche i
picchi delle accelerazioni laterali.
5 Bussola
Visualizza la posizione indicando il punto
cardinale.
6 Odometro
Indica i chilometri (oppure miglia) totali
percorsi.
7 Spie di anomalia
Area dedicata alla visualizzazione di
anomalie, a rotazione possono essere
visualizzati i simboli:
Simboli a bassa criticità (colore giallo
ambra).
Simboli ad alta criticità (colore rosso).8 Autonomia vettura
(solo 7” TFT Display)
Indica i chilometri (oppure miglia) di
autonomia rimasti prima di esaurire il
combustibile.
9 Icone luci (solo 7” TFT Display)
Visualizza l’icona relativa alla modalità
attiva fra le seguenti:
anabbaglianti;
abbaglianti;
anabbaglianti Auto;
abbaglianti Auto.
48
CONOSCENZA DEL QUADRO STRUMENTI

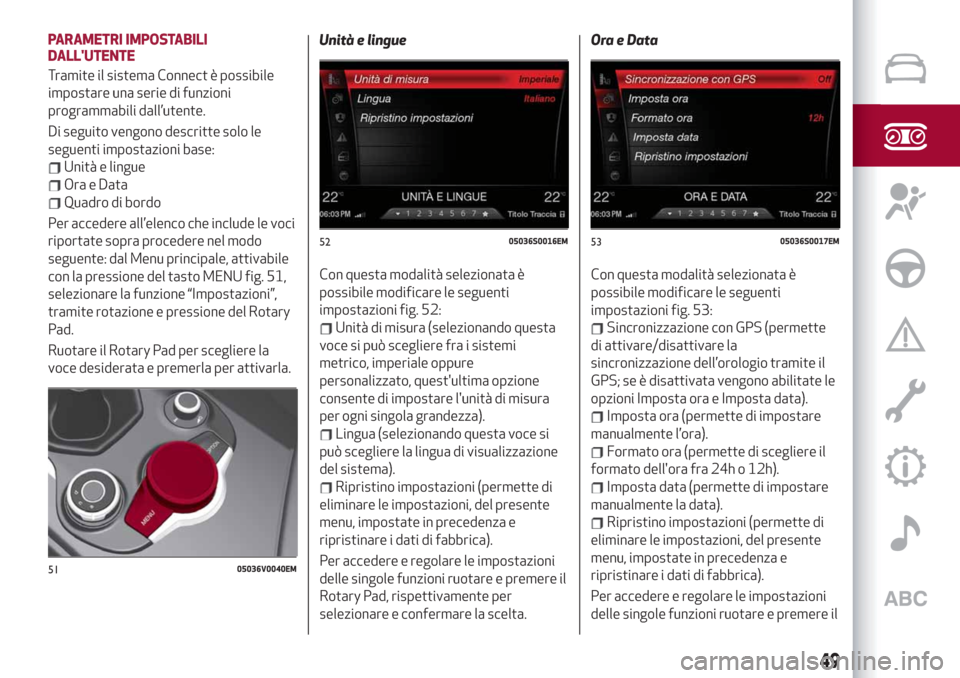

PARAMETRI IMPOSTABILI
DALL'UTENTE
Tramite il sistema Connect è possibile
impostare una serie di funzioni
programmabili dall’utente.
Di seguito vengono descritte solo le
seguenti impostazioni base:
Unità e lingue
Ora e Data
Quadro di bordo
Per accedere all’elenco che include le voci
riportate sopra procedere nel modo
seguente: dal Menu principale, attivabile
con la pressione del tasto MENU fig. 51,
selezionare la funzione “Impostazioni”,
tramite rotazione e pressione del Rotary
Pad.
Ruotare il Rotary Pad per scegliere la
voce desiderata e premerla per attivarla.Unità e lingue
Con questa modalità selezionata è
possibile modificare le seguenti
impostazioni fig. 52:
Unità di misura (selezionando questa
voce si può scegliere fra i sistemi
metrico, imperiale oppure
personalizzato, quest'ultima opzione
consente di impostare l'unità di misura
per ogni singola grandezza).
Lingua (selezionando questa voce si
può scegliere la lingua di visualizzazione
del sistema).
Ripristino impostazioni (permette di
eliminare le impostazioni, del presente
menu, impostate in precedenza e
ripristinare i dati di fabbrica).
Per accedere e regolare le impostazioni
delle singole funzioni ruotare e premere il
Rotary Pad, rispettivamente per
selezionare e confermare la scelta.Ora e Data
Con questa modalità selezionata è
possibile modificare le seguenti
impostazioni fig. 53:
Sincronizzazione con GPS (permette
di attivare/disattivare la
sincronizzazione dell’orologio tramite il
GPS; se è disattivata vengono abilitate le
opzioni Imposta ora e Imposta data).
Imposta ora (permette di impostare
manualmente l’ora).
Formato ora (permette di scegliere il
formato dell'ora fra 24h o 12h).
Imposta data (permette di impostare
manualmente la data).
Ripristino impostazioni (permette di
eliminare le impostazioni, del presente
menu, impostate in precedenza e
ripristinare i dati di fabbrica).
Per accedere e regolare le impostazioni
delle singole funzioni ruotare e premere il
5105036V0040EM
5205036S0016EM5305036S0017EM
49

Rotary Pad, rispettivamente per
selezionare e confermare la scelta.

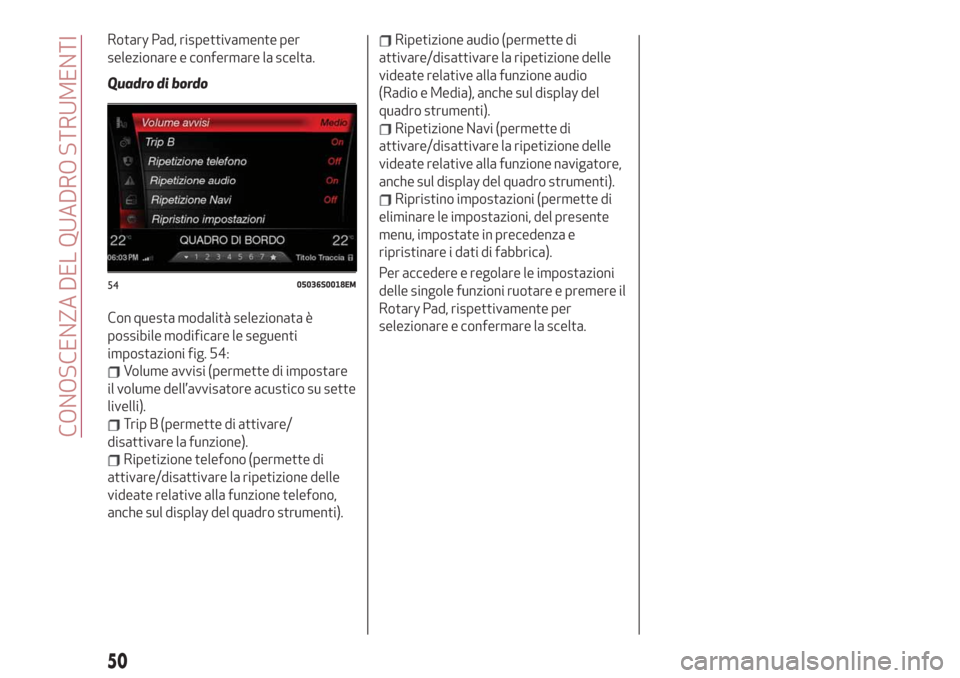

Quadro di bordo
Con questa modalità selezionata è
possibile modificare le seguenti
impostazioni fig. 54:
Volume avvisi (permette di impostare
il volume dell’avvisatore acustico su sette
livelli).
Trip B (permette di attivare/
disattivare la funzione).
Ripetizione telefono (permette di
attivare/disattivare la ripetizione delle
videate relative alla funzione telefono,
anche sul display del quadro strumenti).
Ripetizione audio (permette di
attivare/disattivare la ripetizione delle
videate relative alla funzione audio
(Radio e Media), anche sul display del
quadro strumenti).
Ripetizione Navi (permette di
attivare/disattivare la ripetizione delle
videate relative alla funzione navigatore,
anche sul display del quadro strumenti).
Ripristino impostazioni (permette di
eliminare le impostazioni, del presente
menu, impostate in precedenza e
ripristinare i dati di fabbrica).
Per accedere e regolare le impostazioni
delle singole funzioni ruotare e premere il
Rotary Pad, rispettivamente per
selezionare e confermare la scelta.
5405036S0018EM
50
CONOSCENZA DEL QUADRO STRUMENTI

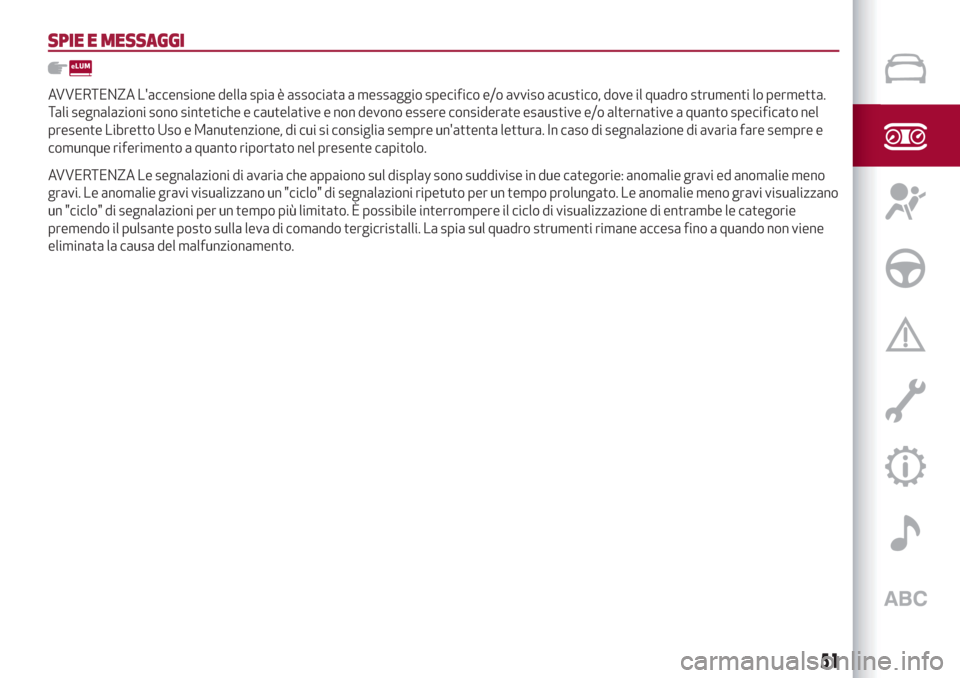

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo permetta.
Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto specificato nel
presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di avaria fare sempre e
comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie meno
gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi visualizzano
un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le categorie
premendo il pulsante posto sulla leva di comando tergicristalli. La spia sul quadro strumenti rimane accesa fino a quando non viene
eliminata la causa del malfunzionamento.
51

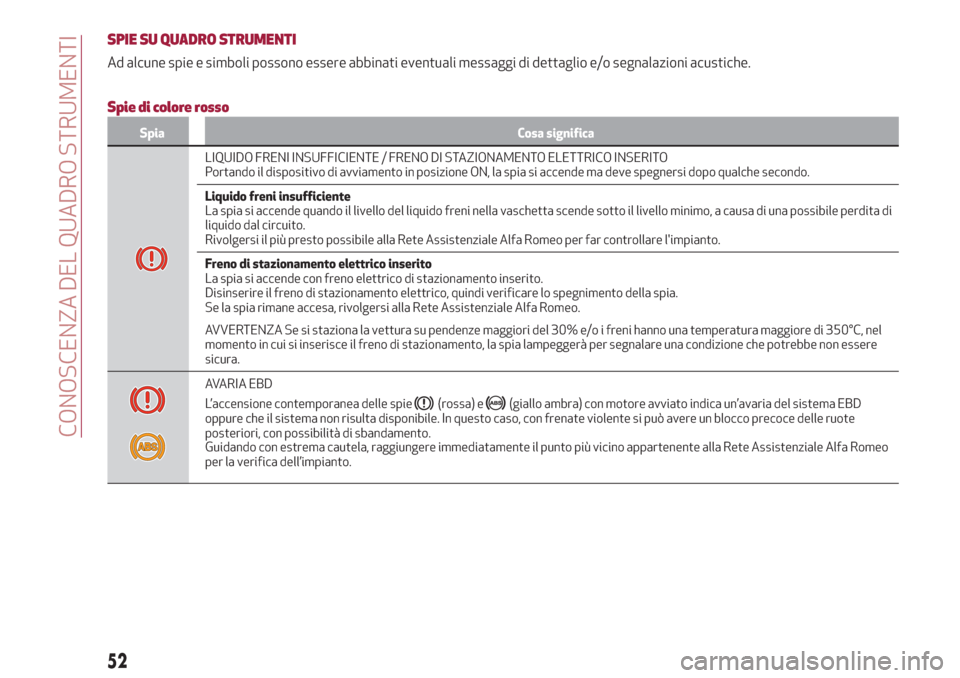

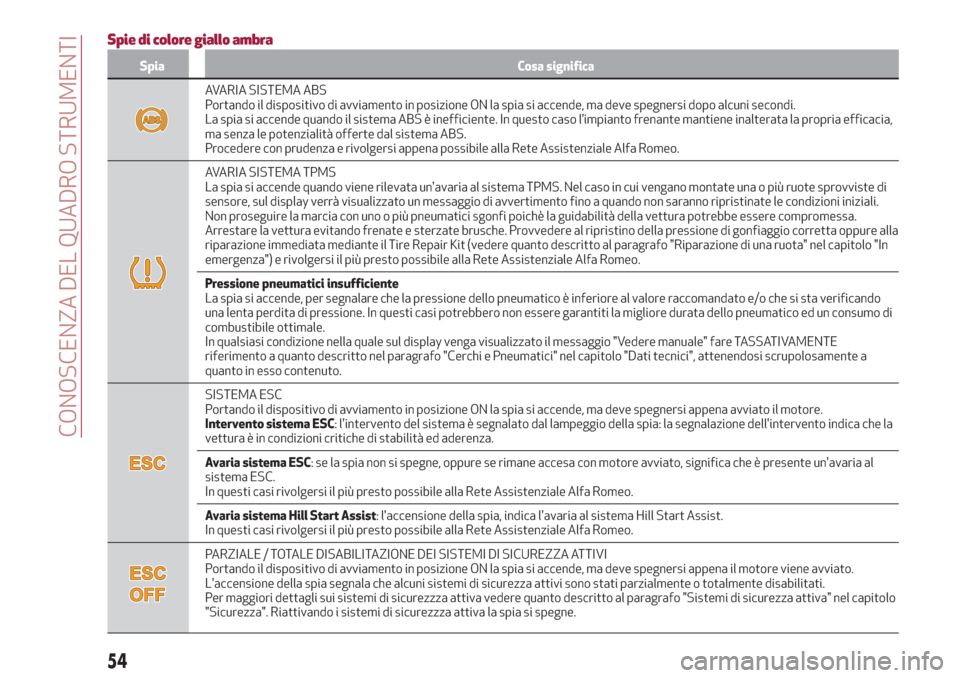

SPIE SU QUADRO STRUMENTI
Ad alcune spie e simboli possono essere abbinati eventuali messaggi di dettaglio e/o segnalazioni acustiche.
Spie di colore rosso
Spia Cosa significa
LIQUIDO FRENI INSUFFICIENTE / FRENO DI STAZIONAMENTO ELETTRICO INSERITO
Portando il dispositivo di avviamento in posizione ON, la spia si accende ma deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di una possibile perdita di
liquido dal circuito.
Rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo per far controllare l'impianto.
Freno di stazionamento elettrico inserito
La spia si accende con freno elettrico di stazionamento inserito.
Disinserire il freno di stazionamento elettrico, quindi verificare lo spegnimento della spia.
Se la spia rimane accesa, rivolgersi alla Rete Assistenziale Alfa Romeo.
AVVERTENZA Se si staziona la vettura su pendenze maggiori del 30% e/o i freni hanno una temperatura maggiore di 350°C, nel
momento in cui si inserisce il freno di stazionamento, la spia lampeggerà per segnalare una condizione che potrebbe non essere
sicura.
AVARIA EBD
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore avviato indica un’avaria del sistema EBD
oppure che il sistema non risulta disponibile. In questo caso, con frenate violente si può avere un blocco precoce delle ruote
posteriori, con possibilità di sbandamento.
Guidando con estrema cautela, raggiungere immediatamente il punto più vicino appartenente alla Rete Assistenziale Alfa Romeo
per la verifica dell’impianto.
52
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
AVARIA AIR BAG
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi dopo alcuni secondi. L’accensione della
spia a luce fissa indica un'avaria all’impianto air bag.
25) 26)
CINTURE DI SICUREZZA ANTERIORI NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero, con passeggero seduto,
non allacciata. La spia si accende a luce lampeggiante, unitamente ad una segnalazione acustica quando, a vettura in movimento, la
cintura di sicurezza lato guida oppure lato passeggero, con passeggero seduto, non è correttamente allacciata.
Allacciare o controllare il corretto allacciamento delle cinture di sicurezza dei sedili anteriori con occupanti.
ECCESSIVA TEMPERATURA OLIO MOTORE
La spia si accende in caso di surriscaldamento dell’olio motore.
Se il problema persiste rivolgersi alla Rete Assistenziale Alfa Romeo.
12)
ATTENZIONE
25)L’avaria della spiaviene segnalata dall'accensione, sul display del quadro strumenti, dell'icona. In tal caso la spia potrebbe non
segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Alfa Romeo per l'immediato controllo
del sistema.
26)Se la spia
non si accende portando il dispositivo di avviamento in posizione ON oppure se rimane accesa durante la marcia (unitamente al
messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori
potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete
Assistenziale Alfa Romeo per l’immediato controllo del sistema.
AVVERTENZA
12)Se il simbolo si accende durante la marcia, arrestare immediatamente la vettura e spegnere il motore.
53

Spie di colore giallo ambra
Spia Cosa significa
AVARIA SISTEMA ABS
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende quando il sistema ABS è inefficiente. In questo caso l’impianto frenante mantiene inalterata la propria efficacia,
ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA TPMS
La spia si accende quando viene rilevata un'avaria al sistema TPMS. Nel caso in cui vengano montate una o più ruote sprovviste di
sensore, sul display verrà visualizzato un messaggio di avvertimento fino a quando non saranno ripristinate le condizioni iniziali.
Non proseguire la marcia con uno o più pneumatici sgonfi poichè la guidabilità della vettura potrebbe essere compromessa.
Arrestare la vettura evitando frenate e sterzate brusche. Provvedere al ripristino della pressione di gonfiaggio corretta oppure alla
riparazione immediata mediante il Tire Repair Kit (vedere quanto descritto al paragrafo "Riparazione di una ruota" nel capitolo "In
emergenza") e rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
Pressione pneumatici insufficiente
La spia si accende, per segnalare che la pressione dello pneumatico è inferiore al valore raccomandato e/o che si sta verificando
una lenta perdita di pressione. In questi casi potrebbero non essere garantiti la migliore durata dello pneumatico ed un consumo di
combustibile ottimale.
In qualsiasi condizione nella quale sul display venga visualizzato il messaggio "Vedere manuale" fare TASSATIVAMENTE
riferimento a quanto descritto nel paragrafo "Cerchi e Pneumatici" nel capitolo "Dati tecnici", attenendosi scrupolosamente a
quanto in esso contenuto.
SISTEMA ESC
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi appena avviato il motore.
Intervento sistema ESC: l'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC: se la spia non si spegne, oppure se rimane accesa con motore avviato, significa che è presente un'avaria al
sistema ESC.
In questi casi rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
Avaria sistema Hill Start Assist: l'accensione della spia, indica l'avaria al sistema Hill Start Assist.
In questi casi rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
PARZIALE / TOTALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVI
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi appena il motore viene avviato.
L'accensione della spia segnala che alcuni sistemi di sicurezza attivi sono stati parzialmente o totalmente disabilitati.
Per maggiori dettagli sui sistemi di sicurezzza attiva vedere quanto descritto al paragrafo "Sistemi di sicurezza attiva" nel capitolo
"Sicurezza". Riattivando i sistemi di sicurezzza attiva la spia si spegne.
54
CONOSCENZA DEL QUADRO STRUMENTI
