2019 Alfa Romeo Stelvio Manuale del proprietario (in Italian)

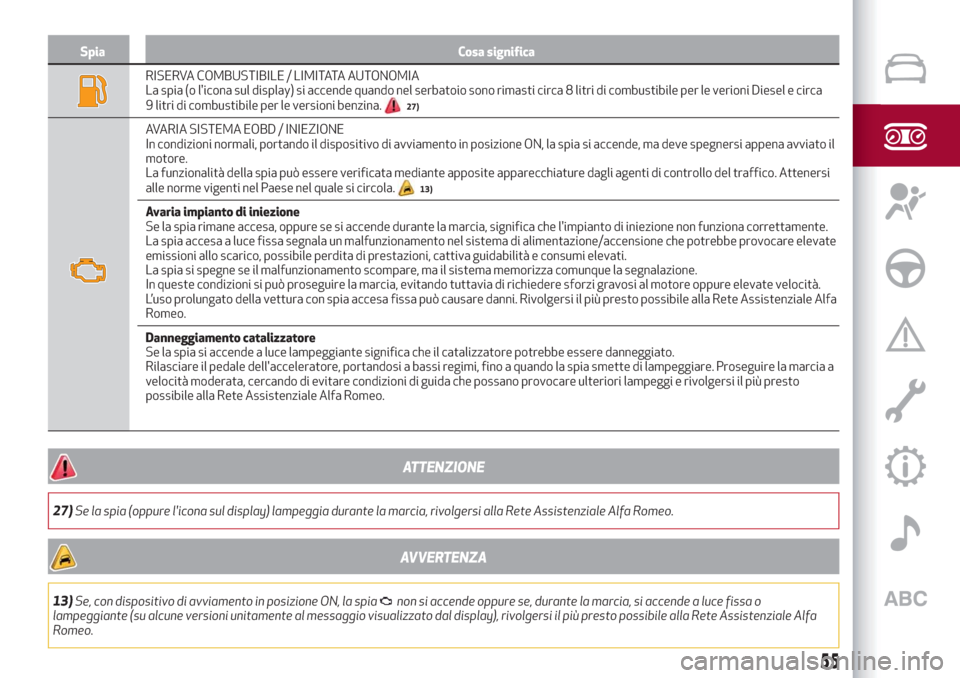

Spia Cosa significa
RISERVA COMBUSTIBILE / LIMITATA AUTONOMIA
La spia (o l'icona sul display) si accende quando nel serbatoio sono rimasti circa 8 litri di combustibile per le verioni Diesel e circa
9 litri di combustibile per le versioni benzina.
27)
AVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, portando il dispositivo di avviamento in posizione ON, la spia si accende, ma deve spegnersi appena avviato il
motore.
La funzionalità della spia può essere verificata mediante apposite apparecchiature dagli agenti di controllo del traffico. Attenersi
alle norme vigenti nel Paese nel quale si circola.
13)
Avaria impianto di iniezione
Se la spia rimane accesa, oppure se si accende durante la marcia, significa che l'impianto di iniezione non funziona correttamente.
La spia accesa a luce fissa segnala un malfunzionamento nel sistema di alimentazione/accensione che potrebbe provocare elevate
emissioni allo scarico, possibile perdita di prestazioni, cattiva guidabilità e consumi elevati.
La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la segnalazione.
In queste condizioni si può proseguire la marcia, evitando tuttavia di richiedere sforzi gravosi al motore oppure elevate velocità.
L’uso prolungato della vettura con spia accesa fissa può causare danni. Rivolgersi il più presto possibile alla Rete Assistenziale Alfa
Romeo.
Danneggiamento catalizzatore
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di lampeggiare. Proseguire la marcia a
velocità moderata, cercando di evitare condizioni di guida che possano provocare ulteriori lampeggi e rivolgersi il più presto
possibile alla Rete Assistenziale Alfa Romeo.
ATTENZIONE
27)Se la spia (oppure l'icona sul display) lampeggia durante la marcia, rivolgersi alla Rete Assistenziale Alfa Romeo.
AVVERTENZA
13)Se, con dispositivo di avviamento in posizione ON, la spianon si accende oppure se, durante la marcia, si accende a luce fissa o
lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale Alfa
Romeo.
55

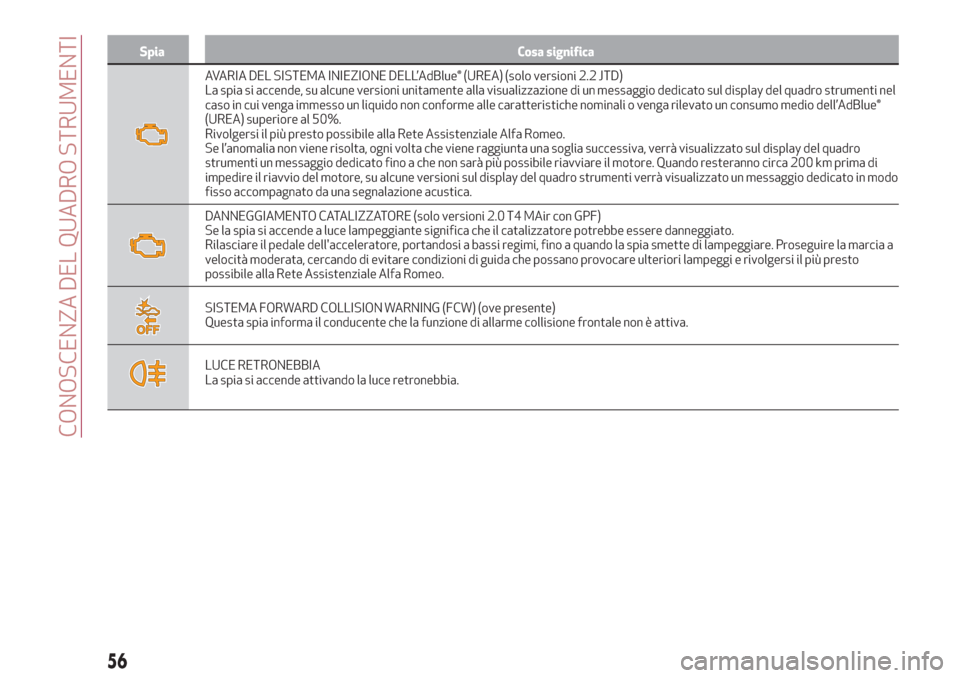

Spia Cosa significa
AVARIA DEL SISTEMA INIEZIONE DELL’AdBlue® (UREA) (solo versioni 2.2 JTD)
La spia si accende, su alcune versioni unitamente alla visualizzazione di un messaggio dedicato sul display del quadro strumenti nel
caso in cui venga immesso un liquido non conforme alle caratteristiche nominali o venga rilevato un consumo medio dell’AdBlue®
(UREA) superiore al 50%.
Rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
Se l’anomalia non viene risolta, ogni volta che viene raggiunta una soglia successiva, verrà visualizzato sul display del quadro
strumenti un messaggio dedicato fino a che non sarà più possibile riavviare il motore. Quando resteranno circa 200 km prima di
impedire il riavvio del motore, su alcune versioni sul display del quadro strumenti verrà visualizzato un messaggio dedicato in modo
fisso accompagnato da una segnalazione acustica.
DANNEGGIAMENTO CATALIZZATORE (solo versioni 2.0 T4 MAir con GPF)
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di lampeggiare. Proseguire la marcia a
velocità moderata, cercando di evitare condizioni di guida che possano provocare ulteriori lampeggi e rivolgersi il più presto
possibile alla Rete Assistenziale Alfa Romeo.
SISTEMA FORWARD COLLISION WARNING (FCW) (ove presente)
Questa spia informa il conducente che la funzione di allarme collisione frontale non è attiva.
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
56
CONOSCENZA DEL QUADRO STRUMENTI

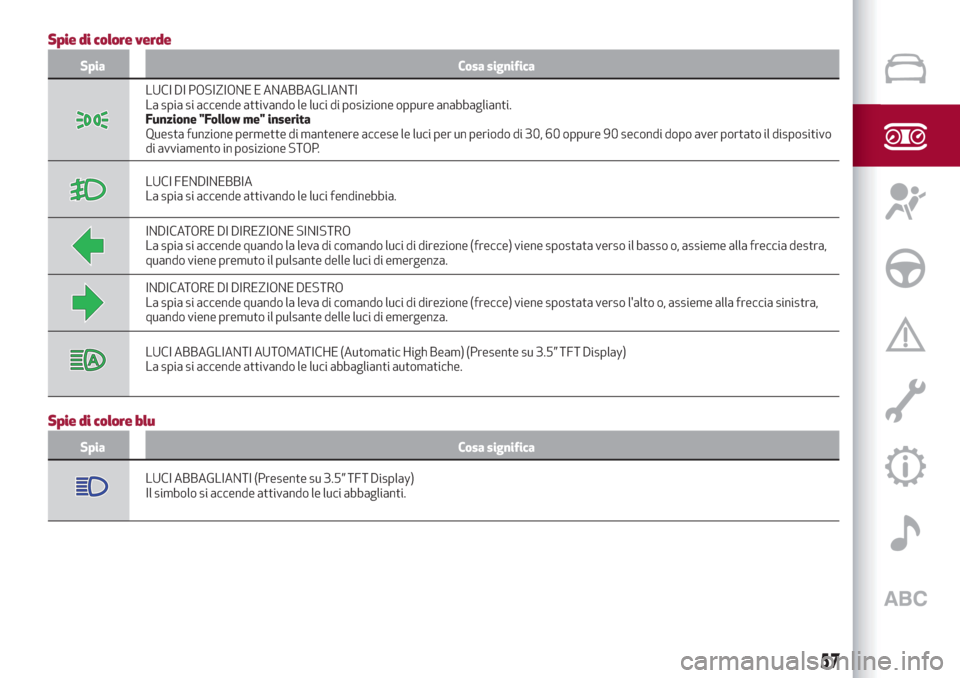

Spie di colore verde
Spia Cosa significa
LUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Funzione "Follow me" inserita
Questa funzione permette di mantenere accese le luci per un periodo di 30, 60 oppure 90 secondi dopo aver portato il dispositivo
di avviamento in posizione STOP.
LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o, assieme alla freccia destra,
quando viene premuto il pulsante delle luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o, assieme alla freccia sinistra,
quando viene premuto il pulsante delle luci di emergenza.
LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam) (Presente su 3.5” TFT Display)
La spia si accende attivando le luci abbaglianti automatiche.
Spie di colore blu
Spia Cosa significa
LUCI ABBAGLIANTI (Presente su 3.5” TFT Display)
Il simbolo si accende attivando le luci abbaglianti.
57

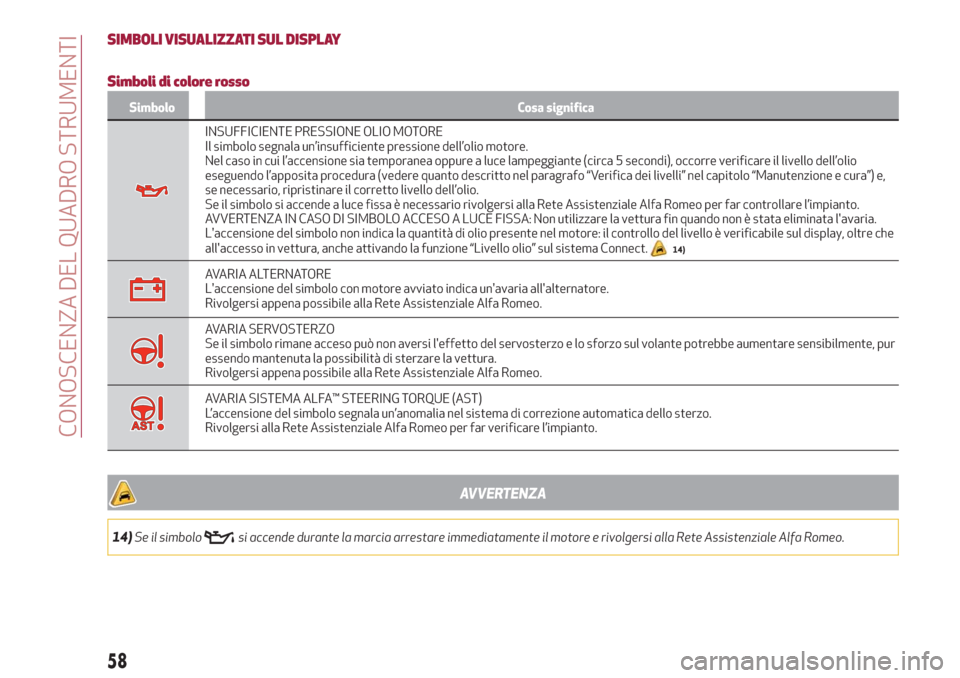

SIMBOLI VISUALIZZATI SUL DISPLAY
Simboli di colore rosso
Simbolo Cosa significa
INSUFFICIENTE PRESSIONE OLIO MOTORE
Il simbolo segnala un’insufficiente pressione dell’olio motore.
Nel caso in cui l’accensione sia temporanea oppure a luce lampeggiante (circa 5 secondi), occorre verificare il livello dell’olio
eseguendo l’apposita procedura (vedere quanto descritto nel paragrafo “Verifica dei livelli” nel capitolo “Manutenzione e cura”) e,
se necessario, ripristinare il corretto livello dell’olio.
Se il simbolo si accende a luce fissa è necessario rivolgersi alla Rete Assistenziale Alfa Romeo per far controllare l’impianto.
AVVERTENZA IN CASO DI SIMBOLO ACCESO A LUCE FISSA: Non utilizzare la vettura fin quando non è stata eliminata l'avaria.
L'accensione del simbolo non indica la quantità di olio presente nel motore: il controllo del livello è verificabile sul display, oltre che
all'accesso in vettura, anche attivando la funzione “Livello olio” sul sistema Connect.
14)
AVARIA ALTERNATORE
L'accensione del simbolo con motore avviato indica un'avaria all'alternatore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SERVOSTERZO
Se il simbolo rimane acceso può non aversi l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente, pur
essendo mantenuta la possibilità di sterzare la vettura.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA ALFA™ STEERING TORQUE (AST)
L’accensione del simbolo segnala un’anomalia nel sistema di correzione automatica dello sterzo.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
AVVERTENZA
14)Se il simbolosi accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
58
CONOSCENZA DEL QUADRO STRUMENTI

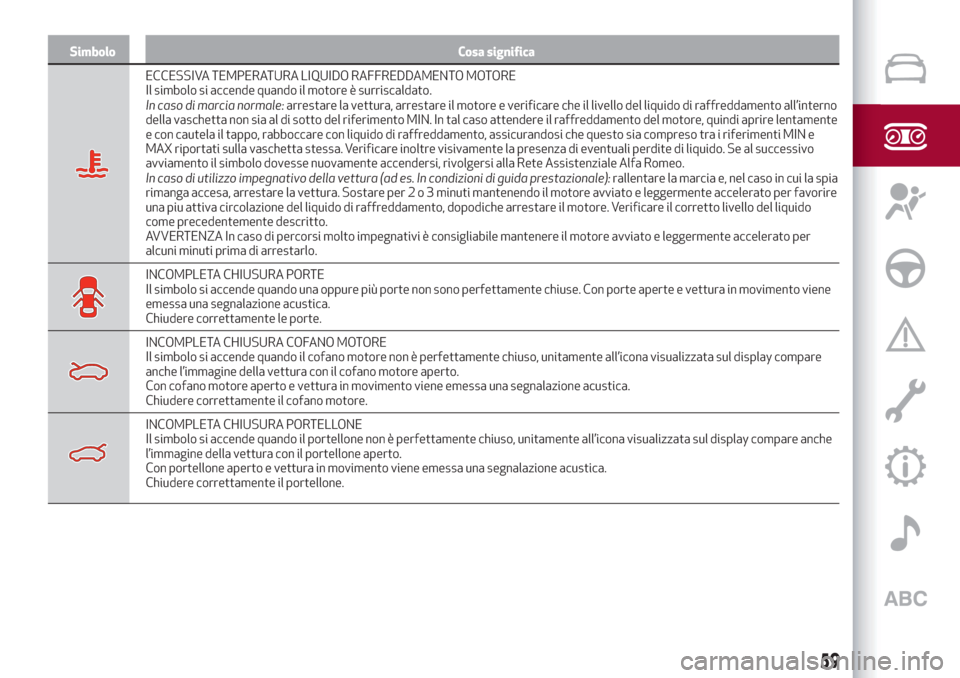

Simbolo Cosa significa
ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Il simbolo si accende quando il motore è surriscaldato.
In caso di marcia normale:arrestare la vettura, arrestare il motore e verificare che il livello del liquido di raffreddamento all’interno
della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del motore, quindi aprire lentamente
e con cautela il tappo, rabboccare con liquido di raffreddamento, assicurandosi che questo sia compreso tra i riferimenti MIN e
MAX riportati sulla vaschetta stessa. Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo
avviamento il simbolo dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Alfa Romeo.
In caso di utilizzo impegnativo della vettura (ad es. In condizioni di guida prestazionale):rallentare la marcia e, nel caso in cui la spia
rimanga accesa, arrestare la vettura. Sostare per2o3minuti mantenendo il motore avviato e leggermente accelerato per favorire
una piu attiva circolazione del liquido di raffreddamento, dopodiche arrestare il motore. Verificare il corretto livello del liquido
come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e leggermente accelerato per
alcuni minuti prima di arrestarlo.
INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e vettura in movimento viene
emessa una segnalazione acustica.
Chiudere correttamente le porte.
INCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso, unitamente all’icona visualizzata sul display compare
anche l’immagine della vettura con il cofano motore aperto.
Con cofano motore aperto e vettura in movimento viene emessa una segnalazione acustica.
Chiudere correttamente il cofano motore.
INCOMPLETA CHIUSURA PORTELLONE
Il simbolo si accende quando il portellone non è perfettamente chiuso, unitamente all’icona visualizzata sul display compare anche
l’immagine della vettura con il portellone aperto.
Con portellone aperto e vettura in movimento viene emessa una segnalazione acustica.
Chiudere correttamente il portellone.
59

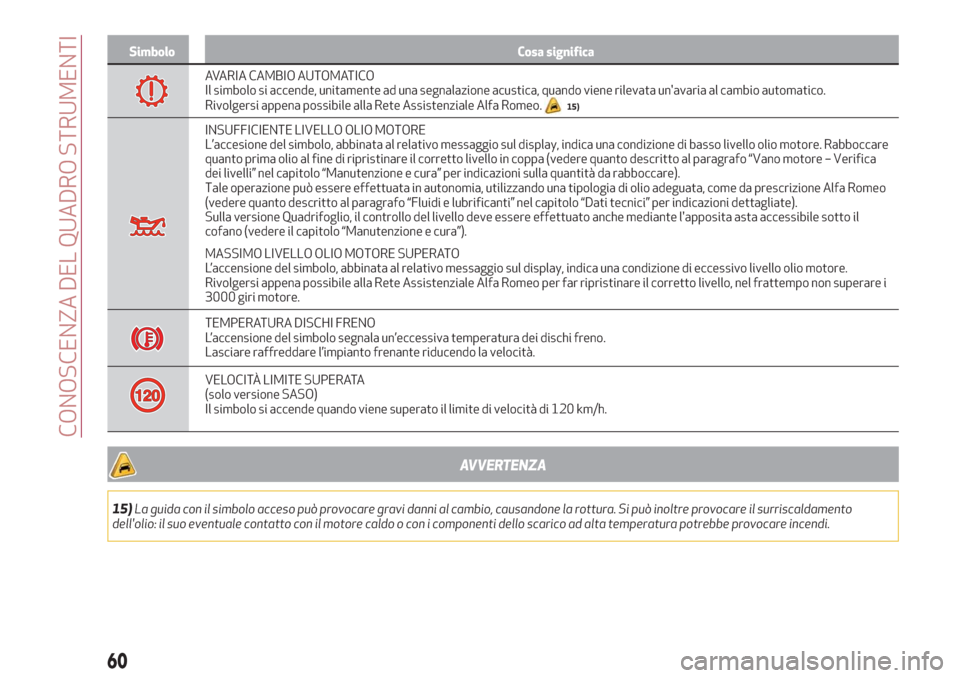

Simbolo Cosa significa
AVARIA CAMBIO AUTOMATICO
Il simbolo si accende, unitamente ad una segnalazione acustica, quando viene rilevata un'avaria al cambio automatico.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
15)
INSUFFICIENTE
LIVELLO
OLIO
MOTORE
<000d0172007d007f007f0081008f0085008b008a008100010080008100880001008f00850089007e008b0088008b01640001007d007e007e0085008a007d0090007d0001007d00880001008e00810088007d009000850092008b000100890081008f008f00
7d008300830085008b0001008f00910088000100800085008f><008c0088007d0095016400010085008a00800085007f007d00010091008a007d0001007f008b008a0080008500960085008b008a00810001008000850001007e007d008f008f008b0001008800850092008100880088008b0001008b00880085008b000100
89008b0090008b008e0081016300010013007d007e007e008b>}Ž
<008d0091007d008a0090008b0001008c008e00850089007d0001008b00880085008b0001007d0088000100820085008a00810001008000850001008e0085008c008e0085008f00900085008a007d008e00810001008500880001007f008b008e008e008100
900090008b0001008800850092008100880088008b00010085><008a0001007f008b008c008c007d000103a60092008100800081008e00810001008d0091007d008a0090008b000100800081008f007f008e008500900090008b0001007d00880001008c007d008e007d0083008e007d0082008b000101730016007d008a00
8b00010089008b0090008b008e008100010196000100160081>Ž…‚…}

<0080008100850001008800850092008100880088008501740001008a008100880001007f007d008c00850090008b0088008b00010173000e007d008a009100900081008a00960085008b008a0081000100810001007f0091008e007d01740001008c008100
8e00010085008a00800085007f007d00960085008b008a0085>

<0014007d008800810001008b008c0081008e007d00960085008b008a00810001008c009100cf00010081008f008f0081008e008100010081008200820081009000900091007d0090007d00010085008a0001007d00910090008b008a008b00890085007d01
6400010091009000850088008500960096007d008a0080008b><00010091008a007d000100900085008c008b0088008b00830085007d0001008000850001008b00880085008b0001007d0080008100830091007d0090007d01640001007f008b0089008100010080007d0001008c008e0081008f007f008e00850096008500
8b008a00810001000200880082007d00010013008b00890081>‹

<03a60092008100800081008e00810001008d0091007d008a0090008b000100800081008f007f008e008500900090008b0001007d00880001008c007d008e007d0083008e007d0082008b000101730007008800910085008000850001008100010088009100
7e008e008500820085007f007d008a0090008501740001008a><008100880001007f007d008c00850090008b0088008b000101730005007d00900085000100900081007f008a0085007f008501740001008c0081008e00010085008a00800085007f007d00960085008b008a008500010080008100900090007d0083008800
85007d0090008101a101630001>

<035e009100880088007d000100920081008e008f0085008b008a0081000100120091007d0080008e00850082008b008300880085008b01640001008500880001007f008b008a0090008e008b00880088008b00010080008100880001008800850092008100
880088008b0001008000810092008100010081008f008f0081><008e008100010081008200820081009000900091007d0090008b0001007d008a007f0084008100010089008100800085007d008a009000810001008801ba007d008c008c008b008f00850090007d0001007d008f0090007d0001007d007f007f0081008f00
8f0085007e0085008800810001008f008b00900090008b0001>…ˆ

‹‚}Š‹
¦’
MASSIMO
LIVELLO
OLIO
MOTORE
SUPERATO
L’accensione
del
simbolo,
abbinata
al
relativo
messaggio
sul
display,
indica
una
condizione
di
eccessivo
livello
olio
motore.

Rivolgersi
appena
possibile
alla
Rete
Assistenziale
Alfa
Romeo
per
far
ripristinare
il
corretto
livello,
nel
frattempo
non
superare
i

3000
giri
motore.
TEMPERATURA DISCHI FRENO
L’accensione del simbolo segnala un’eccessiva temperatura dei dischi freno.
Lasciare raffreddare l’impianto frenante riducendo la velocità.
VELOCITÀ LIMITE SUPERATA
(solo versione SASO)
Il simbolo si accende quando viene superato il limite di velocità di 120 km/h.
AVVERTENZA
15)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
60
CONOSCENZA DEL QUADRO STRUMENTI

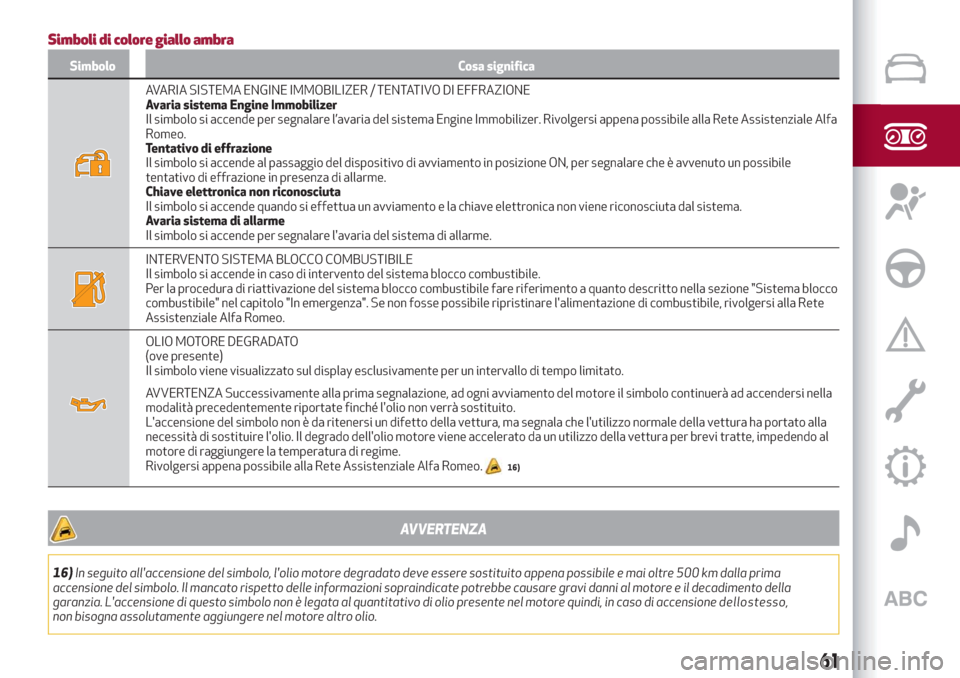

Simboli di colore giallo ambra
Simbolo Cosa significa
AVARIA SISTEMA ENGINE IMMOBILIZER / TENTATIVO DI EFFRAZIONE
Avaria sistema Engine Immobilizer
Il simbolo si accende per segnalare l’avaria del sistema Engine Immobilizer. Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione ON, per segnalare che è avvenuto un possibile
tentativo di effrazione in presenza di allarme.
Chiave elettronica non riconosciuta
Il simbolo si accende quando si effettua un avviamento e la chiave elettronica non viene riconosciuta dal sistema.
Avaria sistema di allarme
Il simbolo si accende per segnalare l'avaria del sistema di allarme.
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella sezione "Sistema blocco
combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi alla Rete
Assistenziale Alfa Romeo.
OLIO MOTORE DEGRADATO
(ove presente)
Il simbolo viene visualizzato sul display esclusivamente per un intervallo di tempo limitato.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo continuerà ad accendersi nella
modalità precedentemente riportate finché l'olio non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo normale della vettura ha portato alla
necessità di sostituire l'olio. Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
16)
AVVERTENZA
16)In seguito all'accensione del simbolo, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione del simbolo. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L'accensione di questo simbolo non è legata al quantitativo di olio presente nel motore quindi, in caso di accensionedello stesso,
non bisogna assolutamente aggiungere nel motore altro olio.
61

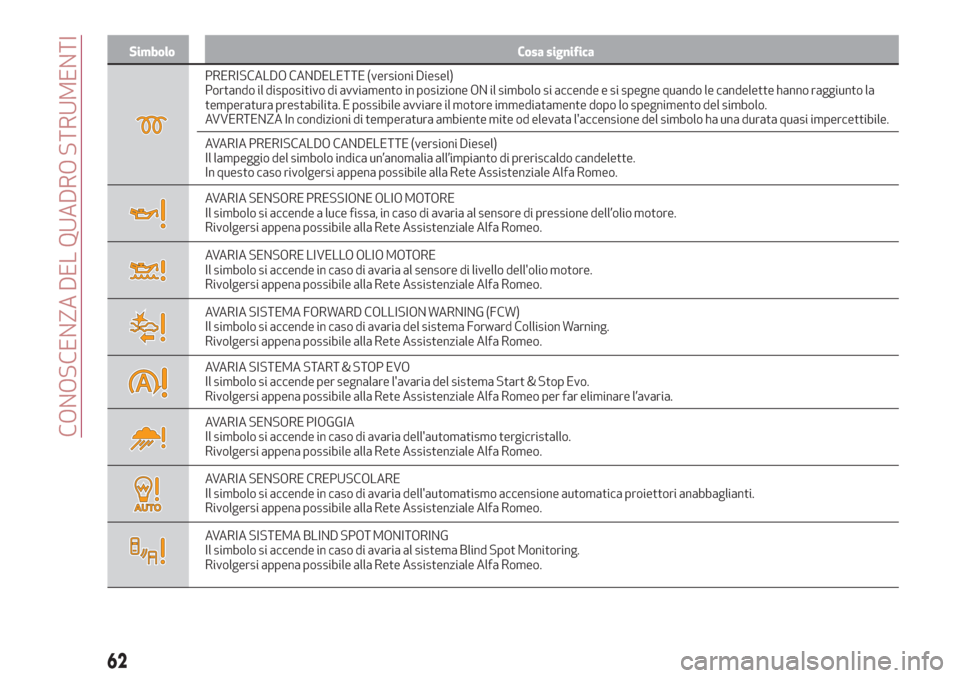

Simbolo Cosa significa
PRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende e si spegne quando le candelette hanno raggiunto la
temperatura prestabilita. E possibile avviare il motore immediatamente dopo lo spegnimento del simbolo.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione del simbolo ha una durata quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio del simbolo indica un’anomalia all’impianto di preriscaldo candelette.
In questo caso rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, in caso di avaria al sensore di pressione dell’olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di livello dell'olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA FORWARD COLLISION WARNING (FCW)
Il simbolo si accende in caso di avaria del sistema Forward Collision Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA START & STOP EVO
Il simbolo si accende per segnalare l'avaria del sistema Start & Stop Evo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
AVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria dell'automatismo tergicristallo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE CREPUSCOLARE
Il simbolo si accende in caso di avaria dell'automatismo accensione automatica proiettori anabbaglianti.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLIND SPOT MONITORING
Il simbolo si accende in caso di avaria al sistema Blind Spot Monitoring.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
62
CONOSCENZA DEL QUADRO STRUMENTI
