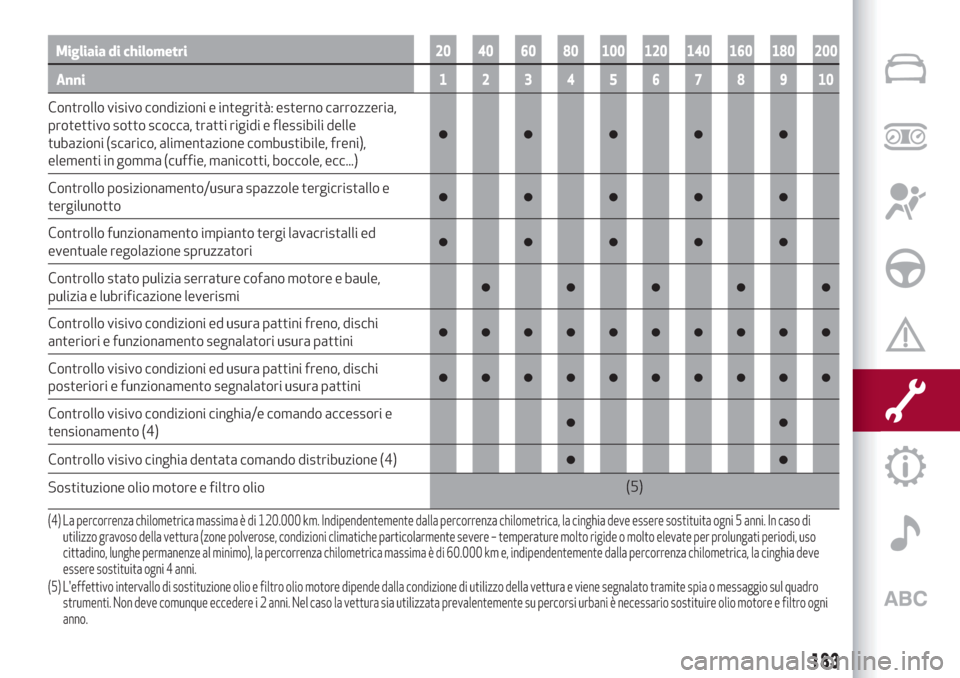

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
●●●●●
Controllo posizionamento/usura spazzole tergicristallo e
tergilunotto●●●●●
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori●●●●●
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi●●●●●
Controllo visivo condizioni ed usura pattini freno, dischi
anteriori e funzionamento segnalatori usura pattini●●●●●●●●●●
Controllo visivo condizioni ed usura pattini freno, dischi
posteriori e funzionamento segnalatori usura pattini●●●●●●●●●●
Controllo visivo condizioni cinghia/e comando accessori e
tensionamento (4)●●
Controllo visivo cinghia dentata comando distribuzione (4)●●
Sostituzione olio motore e filtro olio(5)
(4) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni5 anni. In caso di
utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi, uso
cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica,la cinghia deve
essere sostituita ogni 4 anni.
(5) L'effettivo intervallo di sostituzione olio e filtro olio motore dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o messaggio sul quadro
strumenti. Non deve comunque eccedere i 2 anni. Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni
anno.
183

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Sostituzione olio Transfer Case (per versioni AWD)●
Sostituzione cinghia/e comando accessori(4)
Sostituzione cinghia dentata comando distribuzione(4)
Sostituzione cartuccia filtro aria (6)
●●●
Sostituzione cartuccia filtro combustibile(7)●●●
Sostituzione liquido freni(8)
Sostituzione filtro abitacolo
●●●●●
(4) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni5 anni. In caso di
utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi, uso
cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica,la cinghia deve
essere sostituita ogni 4 anni.
(6) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 20.000 km.
(7) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni 20.000 km.
(8) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
(o) Interventi raccomandati
(●) Interventi obbligatori
184
MANUTENZIONE E CURA

VANO MOTORE
VERIFICA DEI LIVELLI
165) 166)
63)

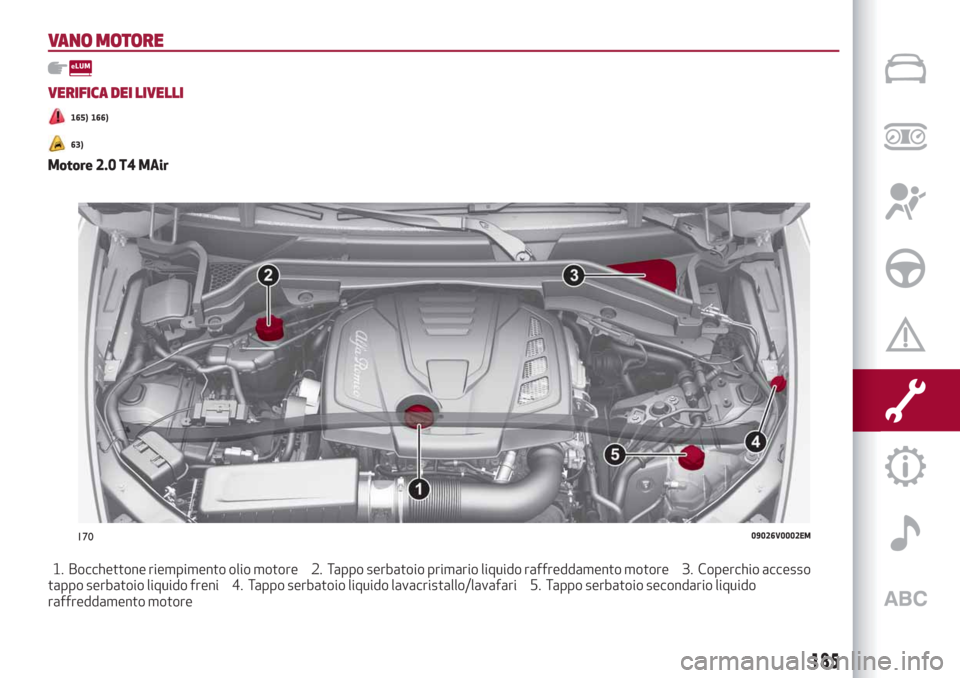

Motore 2.0 T4 MAir
1. Bocchettone riempimento olio motore 2. Tappo serbatoio primario liquido raffreddamento motore 3. Coperchio accesso
tappo serbatoio liquido freni 4. Tappo serbatoio liquido lavacristallo/lavafari 5. Tappo serbatoio secondario liquido
raffreddamento motore
17009026V0002EM
185

Motore 2.2 JTD
1. Bocchettone riempimento olio motore 2. Tappo serbatoio primario liquido raffreddamento motore 3. Coperchio accesso
tappo serbatoio liquido freni 4. Tappo serbatoio liquido lavacristallo/lavafari 5. Tappo serbatoio secondario liquido
raffreddamento motore
17109026V0020EM
186
MANUTENZIONE E CURA

OLIO MOTORE
167)
64)
65)
AVVERTENZA
Assicurarsi
di
non

rabboccare
eccessivo
olio
motore.
L’olio

motore
in
eccesso
potrebbe
provocare

danni
al
motore.
Far
controllare
la

vettura.
Il
livello
MAX
non
deve
essere

mai
superato
durante
un
rabbocco
olio

motore,
si
raccomanda
durante
il

rabbocco
di
procedere
a
verifiche

intermedie
del
livello
olio
tramite
display.

Sulla
versione

Quadrifoglio
tramite

astina
livello
olio.
AVVERTENZA
A
seguito
rabbocco
olio

motore

l’aggiornamento
del
livello
olio
a

display
non
è
immediato,
è
pertanto

necessario
attendere
l’aggiornamento

della
visualizzazione
livello
olio
a
display

secondo
la
procedura
in
seguito

descritta.
Aggiornamento
indicazione
livello
olio

su
display
Nel
caso
sia
stato
necessario
procedere

ad
un
rabbocco,
per
garantire
la
corretta

indicazione
del
livello
olio
visualizzata
sul

display
è
necessario
procedere
come


Motore
2.0
T4
MAir
Procedere
come
segue:
con
vettura
in
piano
lasciare
per
circa
5

minuti
il
motore
in
moto
(temperatura

superiore

agli
80°C)
quindi
arrestarlo;
avviare

nuovamente
il
motore
al

minimo
ed
attendere
per
circa
2
minuti.
Motore 2.2 JTD
Procedere come segue:
con vettura in piano lasciare in moto il
motore fino all’accensione della seconda
tacca di temperatura olio sul display del
quadro strumenti quindi arrestarlo;
attendere almeno 3 minuti, portare il
commutatore di avviamento in posizione
ON senza avviare il motore ed attendere
20 secondi.
AVVERTENZA Se dopo la procedura
precedentemente descritta l'indicazione
non fosse aggiornata rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA L'astina controllo olio
presente nel vano motore, solo su
versioni con motore 2.2 JTD va utilizzata
ESCLUSIVAMENTE in caso di avaria del
sensore livello olio, tale condizione è
segnalata dall’accensione del simbolo
sul display del quadro strumenti.
La procedura di verifica livello olio
motore manuale tramite astina, quando
necessaria, va eseguita esclusivamente a
motore freddo.
Per nessun motivo la procedura di
verifica livello olio motore manuale
(tramite astina) va eseguita a motore
caldo, il contatto con gli elementi del
motore circostanti potrebbe procurare
ustioni.
187
AVVERTENZA
Prima
di
lunghe

percorrenze
si
consiglia
di
verificare

l'indicazione
di
livello
olio
motore.
Il
livello
olio
motore
è
visibile
sul
display

del
quadro
strumenti
ad
ogni
avviamento,

oppure
sul
display
del
sistema
Connect

attivando,
dal
Menu
principale
(tasto

MENU)
in
successione
le
seguenti

funzioni:
“Applicazioni”,
“Stato
vettura”
e

“Livello
olio”.
Verificare
su
display,
attraverso
le
6
tacche,
che
il
livello
dell’olio
sia

compreso
tra
MIN

e
MAX:
1
tacca
livello

MIN,
6
tacche
livello
MAX.
Se

l’indicazione
livello
olio
raggiunge
la
prima

tacca
di
colore
rosso,
aggiungere
olio

attraverso
il
bocchettone
di
riempimento

1,
considerando
che
ogni
tacca

visualizzata
sul
display
corrisponde
circa

a:
Motore
2.0
T4
MAir
250
ml.
Motore
2.2
JTD







×
Õ
Õ


‰ˆ







Š
}
€
ˆ…’
ŒŽ‹’’

Ö
ˆ…

Tale operazione è consentita
esclusivamente per il tempo
strettamente necessario al ripristino del
corretto funzionamento del sensore
livello olio da eseguirsi presso un centro
appartenente alla Rete Assistenziale Alfa
Romeo.
Consumo olio motore
66)
4)
Indicativamente il consumo massimo di
olio motore è di 400 grammi ogni
1000 km. Nel primo periodo d’uso della
vettura il motore è in fase di
assestamento, pertanto i consumi di olio
motore possono essere considerati
stabilizzati solo dopo aver percorso i
primi 5000 ÷ 6000 km.
LIQUIDO RAFFREDDAMENTO MOTORE
168)
67)
Se il livello risulta inferiore al riferimento
MIN, rimuovere il tappo della vaschetta e
rabboccare con liquido idoneo (vedi
paragrafo "Fluidi e lubrificanti" nel
capitolo "Dati tecnici"), fino a raggiungere
il riferimento MAX.
AVVERTENZA Non tentare mai di
togliere il tappo con radiatore o
serbatoio di espansione caldi: PERICOLO
DI USTIONI!
LIQUIDO LAVACRISTALLO/LAVAFARI
169) 170)
Il serbatoio del liquido lavacristallo e
lavafari (ove presente) è dotato di
bocchettone di riempimento telescopico.
Se il livello e insufficiente, rimuovere il
tappo 4 fig. 172 del serbatoio e
successivamente sollevare il
bocchetttone, agendo come indicato in
figura, quindi versare il liquido descritto
nel capitolo "Dati tecnici". Dopo aver
effettuato il rabbocco del liquido
ricollocare correttamente il bocchettone
quindi premere sul tappo, fino ad
avvertire lo scatto di avvenuta chiusura.
AVVERTENZA Con un basso livello di
liquido (situazione segnalata
dall’accensione del simbolo dedicato sul
display del quadro strumenti) il sistema
lavafari non funziona, anche se continua a
funzionare il lavacristalli.
17209086S0666EM
188
MANUTENZIONE E CURA

LIQUIDO FRENI
Controllare che il liquido sia al livello
massimo. Se il livello del liquido nel
serbatoio è insufficiente, rivolgersi il
prima possibile alla Rete Assistenziale
Alfa Romeo per far controllare l'impianto.
OLIO SISTEMA DI ATTUAZIONE
CAMBIO AUTOMATICO
5)
Per il controllo del livello dell’olio
comando cambio rivolgersi
esclusivamente alla Rete Assistenziale
Alfa Romeo.
BATTERIA
171) 172) 173) 173) 174)
6)
La batteria non richiede rabbocchi
dell'elettrolito con acqua distillata. Un
controllo periodico, eseguito dalla Rete
Assistenziale Alfa Romeo, è comunque
necessario per verificarne l'efficienza.
Per la manutenzione della batteria
attenersi alle indicazioni fornite dal
Costruttore della batteria stessa.
Consigli utili per prolungare la durata
della batteria
Per evitare di scaricare rapidamente la
batteria e per preservarne la funzionalità
nel tempo, seguire scrupolosamente le
seguenti indicazioni:
parcheggiando la vettura, assicurarsi
che porte, cofani e sportelli siano ben
chiusi per evitare che rimangano accese,
all’interno dell’abitacolo, delle plafoniere;
spegnere le luci delle plafoniere
interne: in ogni caso la vettura é provvista
di un sistema di spegnimento automatico
delle luci interne;
con motore spento, non tenere
dispositivi accesi per lungo tempo (ad es.
sistema Connect, luci di emergenza, ecc.);
prima di qualsiasi intervento
sull’impianto elettrico staccare il cavo del
polo negativo della batteria.
Se, dopo l'acquisto della vettura, si
desidera installare accessori elettrici che
necessitano di alimentazione elettrica
permanente (ad es. allarme, ecc.) oppure
accessori gravanti sul bilancio elettrico,
rivolgersi alla Rete Assistenziale Alfa
Romeo il cui personale qualificato ne
valuterà l'assorbimento elettrico
complessivo.
AVVERTENZA A seguito di uno stacco
batteria, dopo aver ricollegato i morsetti
non avviare immediatamente il motore
ma, senza agire sui pedali, premere il
pulsante di avviamento al fine di
provocare l'accensione del quadro
strumenti, successivamente avviare il
motore.
AVVERTENZA La batteria mantenuta per
lungo tempo in stato di carica inferiore al50% si danneggia per solfatazione,
riducendo la capacità e l’attitudine
all’avviamento. Inoltre risulta
maggiormente soggetta alla possibilità di
congelamento (può già verificarsi a
–10°C).
Sostituzione della batteria
In caso di necessità, sostituire la batteria
con un'altra originale avente le stesse
caratteristiche. Per la manutenzione della
batteria, attenersi alle indicazioni fornite
dal Costruttore della batteria stessa.
ATTENZIONE
165)Non fumare mai durante qualsiasi
intervento nel vano motore: potrebbero
essere presenti gas e vapori infiammabili,
con rischio di incendio.
166)Con motore caldo, operare con molta
cautela all'interno del vano motore: pericolo
di ustioni. Non avvicinarsi troppo alla ventola
di raffreddamento del radiatore:
l'elettroventilatore può mettersi in
movimento, pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento non
aderenti: potrebbero essere trascinati dagli
organi in movimento.
167)In caso di rabbocco livello olio motore,
attendere che il motore si raffreddi prima di
agire sul tappo di riempimento, in particolar
modo per vetture dotate di tappo in
alluminio (ove presente). ATTENZIONE:
pericolo di ustioni!
189

168)L’impianto di raffreddamento è
pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l’efficienza dell’impianto potrebbe essere
compromessa. Con motore caldo, non
togliere il tappo della vaschetta: pericolo di
ustioni.
169)Non viaggiare con il serbatoio del
lavacristallo vuoto: l’azione del lavacristallo
è fondamentale per migliorare la visibilità. Il
funzionamento ripetuto dell’impianto in
assenza di liquido potrebbe danneggiare o
deteriorare rapidamente alcune parti
dell’impianto.
170)Alcuni additivi commerciali del liquido
lavacristallo sono infiammabili: il vano
motore contiene parti calde che al contatto
potrebbero innescare un incendio.
171)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitare il contatto con
la pelle o gli occhi. Non avvicinarsi alla
batteria con fiamme libere o possibili fonti di
scintille: pericolo di esplosione ed incendio.
172)Il funzionamento con il livello del
liquido troppo basso danneggia
irreparabilmente la batteria e può giungere
a provocarne l'esplosione.
173)Se la vettura deve restare ferma per
lungo tempo in condizioni di freddo intenso,
smontare la batteria e trasportarla in luogo
riscaldato per evitarne il congelamento.
174)Quando si deve operare sulla batteria
o nelle vicinanze, proteggere sempre gli
occhi con appositi occhiali.AVVERTENZA
63)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro! Un rabbocco con
liquido inadatto potrebbe danneggiare
gravemente la vettura.
64)Il livello dell’olio non deve mai superare il
riferimento MAX.
65)Qualora, rabboccando, si fosse superato
il riferimento MAX (ultima tacca a destra
accesa rossa) rivolgersi il prima possibile ad
un’officina appartenente alla Rete
Assistenziale Alfa Romeo per far rimuovere
l’olio in eccesso.
66)Non aggiungere olio con caratteristiche
diverse da quelle dell’olio già presente nel
motore.
67)Per eventuali rabbocchi dell'impianto di
raffreddamento motore utilizzare un fluido
dello stesso tipo di quello già presente
all'interno della vaschetta. Il fluido non può
essere miscelato con qualsiasi altro tipo di
fluido anticongelante. In caso di rabbocco
con un prodotto non adatto, evitare
assolutamente di avviare il motore e
rivolgersi alla Rete Assistenziale Alfa
Romeo.
AVVERTENZA
4)L’olio motore esausto e il filtro dell’olio
sostituito contengono sostanze pericolose
per l’ambiente. Per la sostituzione dell’olio e
dei filtri si consiglia di rivologersi alla Rete
Assistenziale Alfa Romeo.
5)L'olio esausto del cambio contiene
sostanze pericolose per l'ambiente. Per la
sostituzione dell'olio si consiglia di rivolgersi
alla Rete Assistenziale Alfa Romeo.
6)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la sostituzione
della batteria rivolgersi alla Rete
Assistenziale Alfa Romeo.
190
MANUTENZIONE E CURA
