2019 Alfa Romeo Stelvio Manuale del proprietario (in Italian)

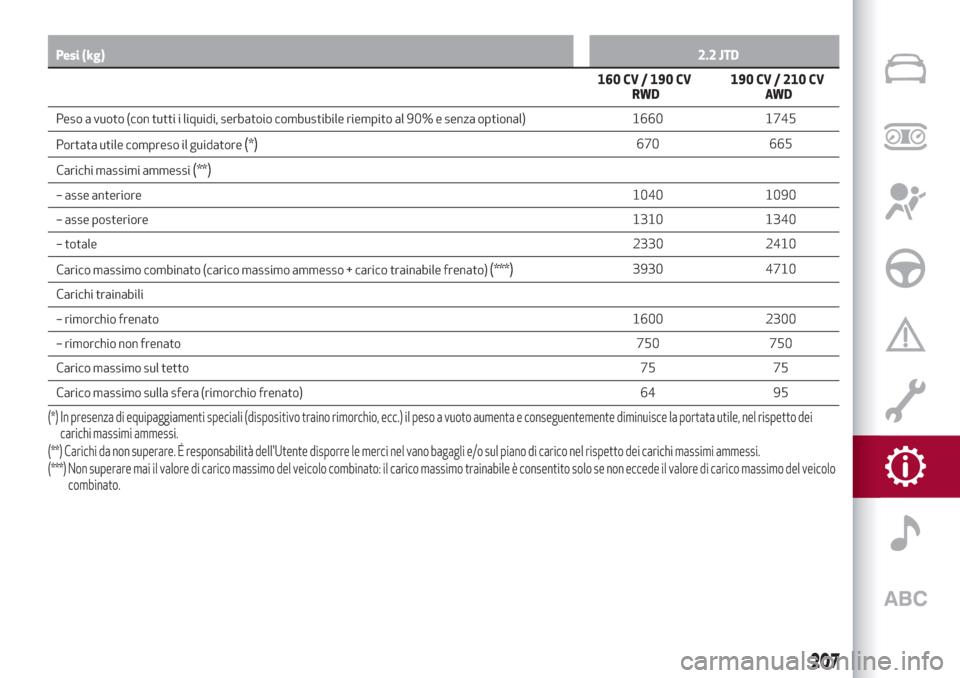

Pesi (kg)2.2 JTD
160 CV / 190 CV
RWD190 CV / 210 CV
AW D
Peso a vuoto (con tutti i liquidi, serbatoio combustibile riempito al 90% e senza optional) 1660 1745
Portata utile compreso il guidatore
(*)670 665
Carichi massimi ammessi
(**)
– asse anteriore1040 1090
– asse posteriore1310 1340
– totale2330 2410
Carico massimo combinato (carico massimo ammesso + carico trainabile frenato)
(***)3930 4710
Carichi trainabili
– rimorchio frenato1600 2300
– rimorchio non frenato750 750
Carico massimo sul tetto75 75
Carico massimo sulla sfera (rimorchio frenato) 64 95
(*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei
carichi massimi ammessi.
(**) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
(***) Non superare mai il valore di carico massimo del veicolo combinato: il carico massimo trainabile è consentito solo se non eccede il valore di carico massimo del veicolo
combinato.
207

RIFORNIMENTI
80) 81)
2.0 T4 MAir 2.2 JTDCombustibili prescritti e
lubrificanti originali
Serbatoio del combustibile (litri) 64
58/64(*)
Benzina verde senza piombo
(Specifica EN228) (motore
2.0 T4 MAir) / Gasolio per
autotrazione (Specifica EN590 e
EN16734) (motore 2.2 JTD) compresa una riserva di (litri)
(motore 2.0 T4 MAir)9,6 –
compresa una riserva di (litri)
(motore 2.2 JTD con serbatoio
del combustibile di 58 litri)– 9,0
compresa una riserva di (litri)
(motore 2.2 JTD con serbatoio
del combustibile di 64 litri)–10
Serbatoio AdBlue® (ove
presente) capacità di circa (litri)– 16,1AdBlue® (Specifica DIN 70 070 e
ISO 22241-1) (motore 2.2 JTD)
Impianto di raffreddamento
serbatoio primario (litri)8,8 / 9,25
(**)7,8 / 8,0(***)Miscela di acqua distillata e
PARAFLU UP al 50%(****)Impianto di raffreddamento
serbatoio secondario (litri)4,3 / 5,25(**)4,7(***)
(*) Per mercati ove previsto
(**) Versioni 280 CV
(***) Versioni 190 CV/210 CV AWD
(****) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
208
DATI TECNICI

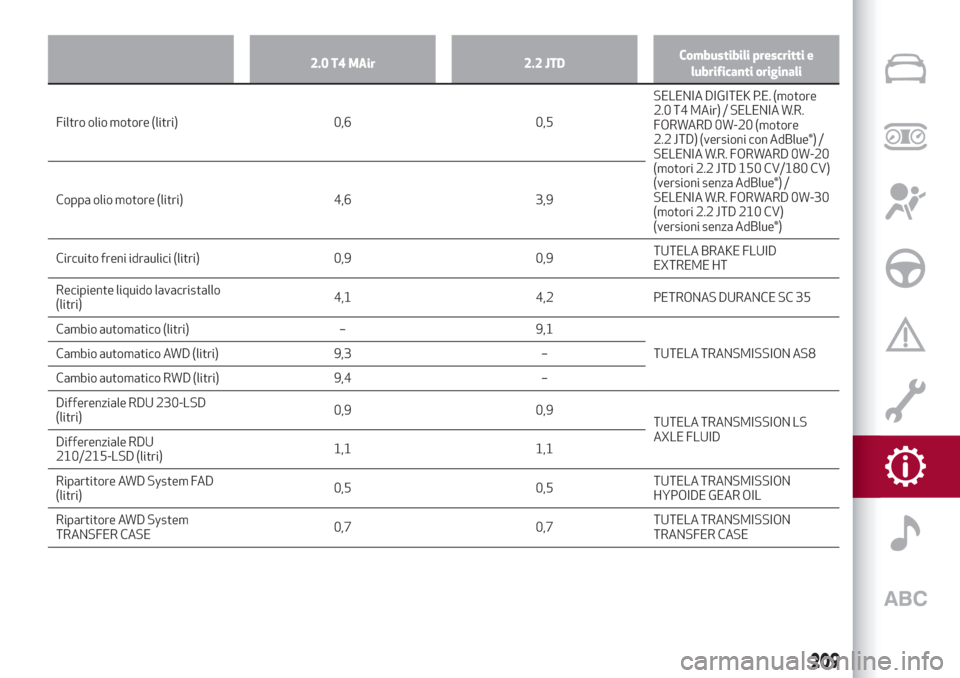

2.0 T4 MAir 2.2 JTDCombustibili prescritti e
lubrificanti originali
Filtro olio motore (litri) 0,6 0,5SELENIA DIGITEK P.E. (motore
2.0 T4 MAir) / SELENIA W.R.
FORWARD 0W-20 (motore
2.2 JTD) (versioni con AdBlue®) /
SELENIA W.R. FORWARD 0W-20
(motori 2.2 JTD 150 CV/180 CV)
(versioni senza AdBlue®) /
SELENIA W.R. FORWARD 0W-30
(motori 2.2 JTD 210 CV)
(versioni senza AdBlue®) Coppa olio motore (litri) 4,6 3,9
Circuito freni idraulici (litri) 0,9 0,9TUTELA BRAKE FLUID
EXTREME HT
Recipiente liquido lavacristallo
(litri)4,1 4,2 PETRONAS DURANCE SC 35
Cambio automatico (litri) – 9,1
TUTELA TRANSMISSION AS8 Cambio automatico AWD (litri) 9,3 –
Cambio automatico RWD (litri) 9,4 –
Differenziale RDU 230-LSD
(litri)0,9 0,9
TUTELA TRANSMISSION LS
AXLE FLUID
Differenziale RDU
210/215-LSD (litri)1,1 1,1
Ripartitore AWD System FAD
(litri)0,5 0,5TUTELA TRANSMISSION
HYPOIDE GEAR OIL
Ripartitore AWD System
TRANSFER CASE0,7 0,7TUTELA TRANSMISSION
TRANSFER CASE
209

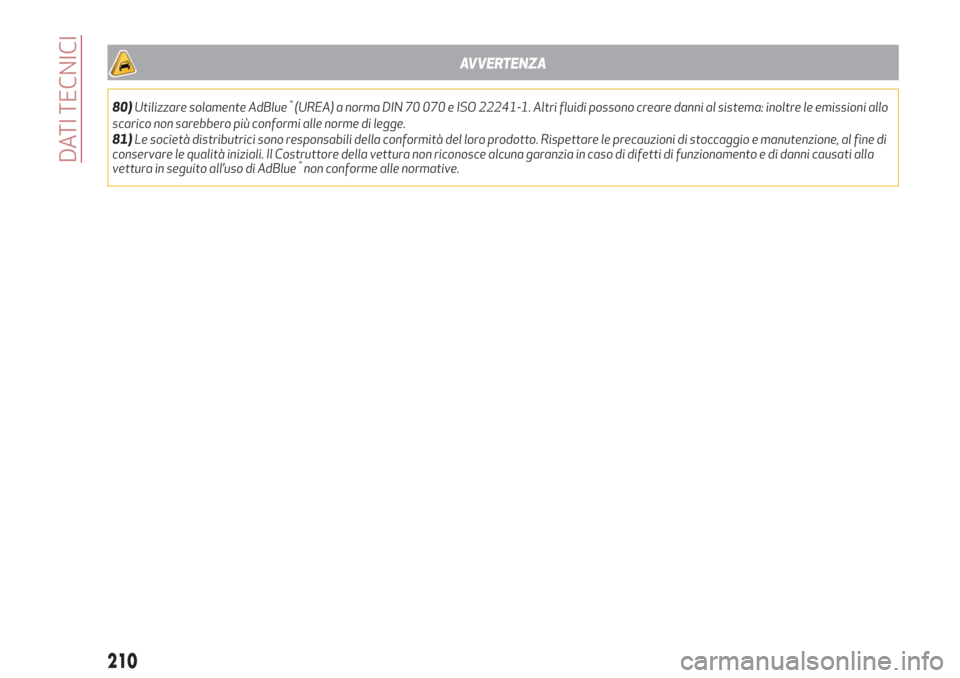

AVVERTENZA
80)Utilizzare solamente AdBlue®(UREA) a norma DIN 70 070 e ISO 22241-1. Altri fluidi possono creare danni al sistema: inoltre le emissioni allo
scarico non sarebbero più conformi alle norme di legge.
81)Le società distributrici sono responsabili della conformità del loro prodotto. Rispettare le precauzioni di stoccaggio e manutenzione, al fine di
conservare le qualità iniziali. Il Costruttore della vettura non riconosce alcuna garanzia in caso di difetti di funzionamento e di danni causati alla
vettura in seguito all’uso di AdBlue
®non conforme alle normative.
210
DATI TECNICI

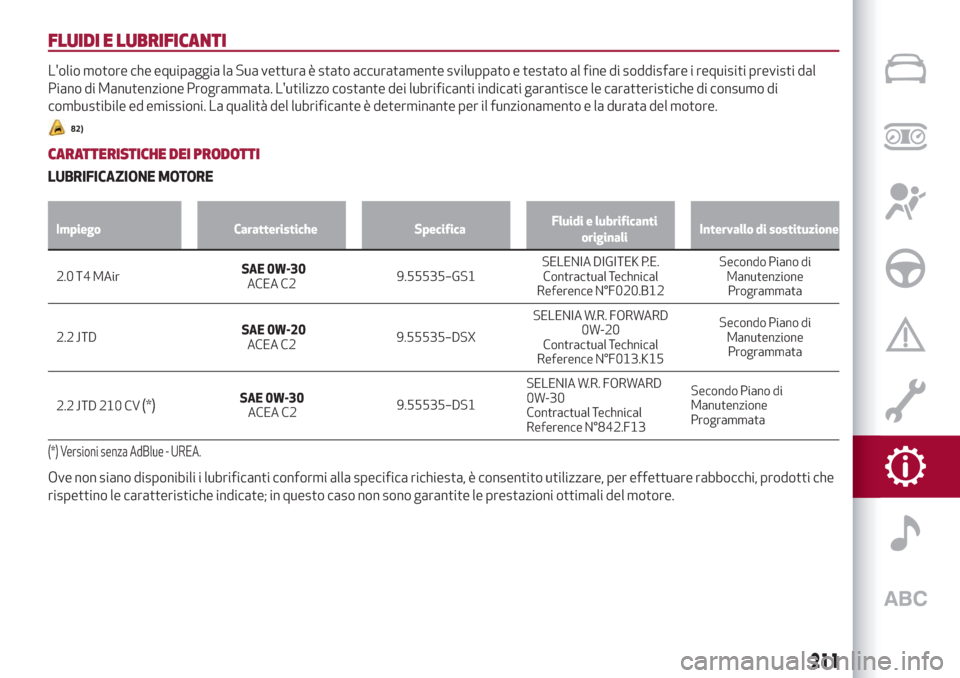

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
82)
CARATTERISTICHE DEI PRODOTTI
LUBRIFICAZIONE MOTORE
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di sostituzione
2.0 T4 MAirSAE 0W-30
ACEA C29.55535–GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N°F020.B12Secondo Piano di
Manutenzione
Programmata
2.2 JTDSAE 0W-20
ACEA C29.55535–DSXSELENIA W.R. FORWARD
0W-20
Contractual Technical
Reference N°F013.K15Secondo Piano di
Manutenzione
Programmata
2.2 JTD 210 CV
(*)SAE 0W-30
ACEA C29.55535–DS1SELENIA W.R. FORWARD
0W-30
Contractual Technical
Reference N°842.F13Secondo Piano di
Manutenzione
Programmata
(*) Versioni senza AdBlue - UREA.
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti che
rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
211

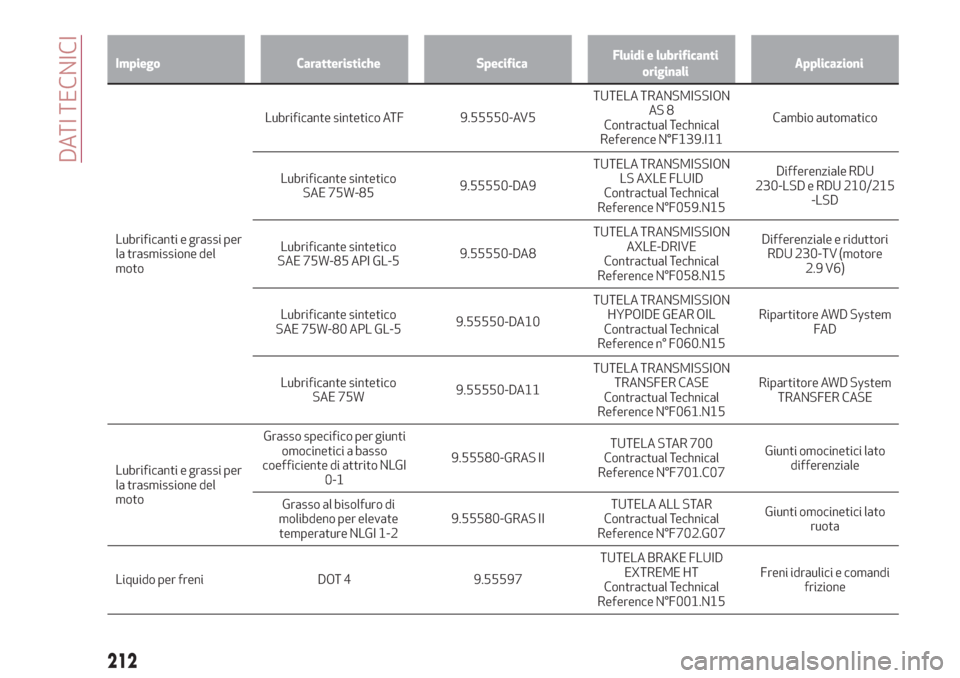

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi per
la
trasmissione del
motoLubrificante sintetico ATF 9.55550-AV5TUTELA TRANSMISSION
AS 8
Contractual Technical
Reference N°F139.I11Cambio automatico
Lubrificante sintetico
SAE 75W-859.55550-DA9TUTELA TRANSMISSION
LS AXLE FLUID
Contractual Technical
Reference N°F059.N15Differenziale RDU
230-LSD e RDU 210/215
-LSD
Lubrificante sintetico
SAE 75W-85 API GL-59.55550-DA8TUTELA TRANSMISSION
AXLE-DRIVE
Contractual Technical
Reference N°F058.N15Differenziale e riduttori
RDU 230-TV (motore
2.9 V6)
Lubrificante sintetico
SAE 75W-80 APL GL-59.55550-DA10TUTELA TRANSMISSION
HYPOIDE GEAR OIL
Contractual Technical
Reference n° F060.N15Ripartitore AWD System
FA D
Lubrificante sintetico
SAE 75W9.55550-DA11TUTELA TRANSMISSION
TRANSFER CASE
Contractual Technical
Reference N°F061.N15Ripartitore AWD System
TRANSFER CASE
Lubrificanti e grassi per
la trasmissione del
motoGrasso specifico per giunti
omocinetici a basso
coefficiente di attrito NLGI
0-19.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°F701.C07Giunti omocinetici lato
differenziale
Grasso al bisolfuro di
molibdeno per elevate
temperature NLGI 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°F702.G07Giunti omocinetici lato
ruota
Liquido per freni DOT 4 9.55597TUTELA BRAKE FLUID
EXTREME HT
Contractual Technical
Reference N°F001.N15Freni idraulici e comandi
frizione
212
DATI TECNICI

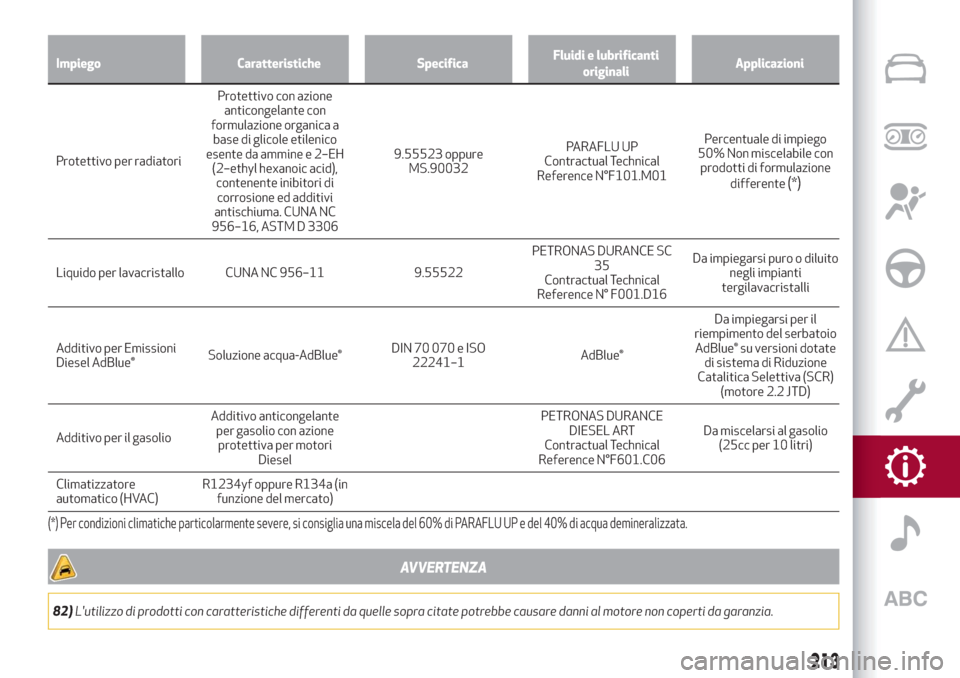

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Protettivo per radiatoriProtettivo con azione
anticongelante con
formulazione organica a
base di glicole etilenico
esente da ammine e 2–EH
(2–ethyl hexanoic acid),
contenente inibitori di
corrosione ed additivi
antischiuma. CUNA NC
956–16, ASTM D 33069.55523 oppure
MS.90032PARAFLU UP
Contractual Technical
Reference N°F101.M01Percentuale di impiego
50% Non miscelabile con
prodotti di formulazione
differente
(*)
Liquido per lavacristallo CUNA NC 956–11 9.55522PETRONAS DURANCE SC
35
Contractual Technical
Reference N° F001.D16Da impiegarsi puro o diluito
negli impianti
tergilavacristalli
Additivo per Emissioni
Diesel AdBlue®Soluzione acqua-AdBlue®DIN 70 070 e ISO
22241–1AdBlue®Da impiegarsi per il
riempimento del serbatoio
AdBlue® su versioni dotate
di sistema di Riduzione
Catalitica Selettiva (SCR)
(motore 2.2 JTD)
Additivo per il gasolioAdditivo anticongelante
per gasolio con azione
protettiva per motori
DieselPETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference N°F601.C06Da miscelarsi al gasolio
(25cc per 10 litri)
Climatizzatore
automatico (HVAC)R1234yf oppure R134a (in
funzione del mercato)
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
AVVERTENZA
82)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
213

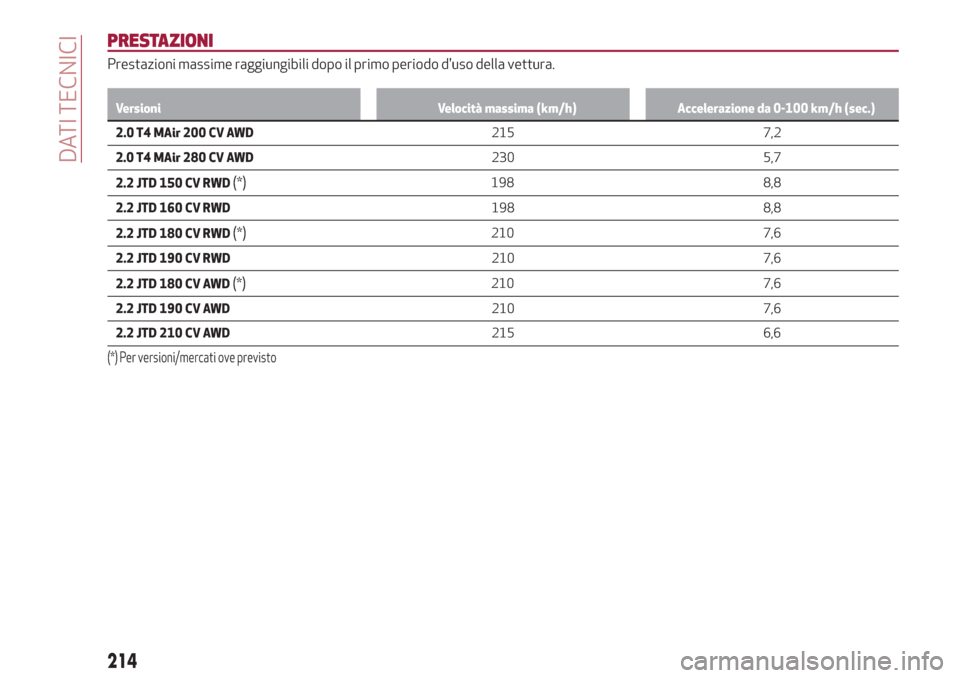

PRESTAZIONI
Prestazioni massime raggiungibili dopo il primo periodo d'uso della vettura.
Versioni Velocità massima (km/h) Accelerazione da 0-100 km/h (sec.)
2.0 T4 MAir 200 CV AWD215 7,2
2.0 T4 MAir 280 CV AWD230 5,7
2.2 JTD 150 CV RWD
(*)198 8,8
2.2 JTD 160 CV RWD198 8,8
2.2 JTD 180 CV RWD
(*)210 7,6
2.2 JTD 190 CV RWD210 7,6
2.2 JTD 180 CV AWD
(*)210 7,6
2.2 JTD 190 CV AWD210 7,6
2.2 JTD 210 CV AWD215 6,6
(*) Per versioni/mercati ove previsto
214
