Simbolo Cosa significa

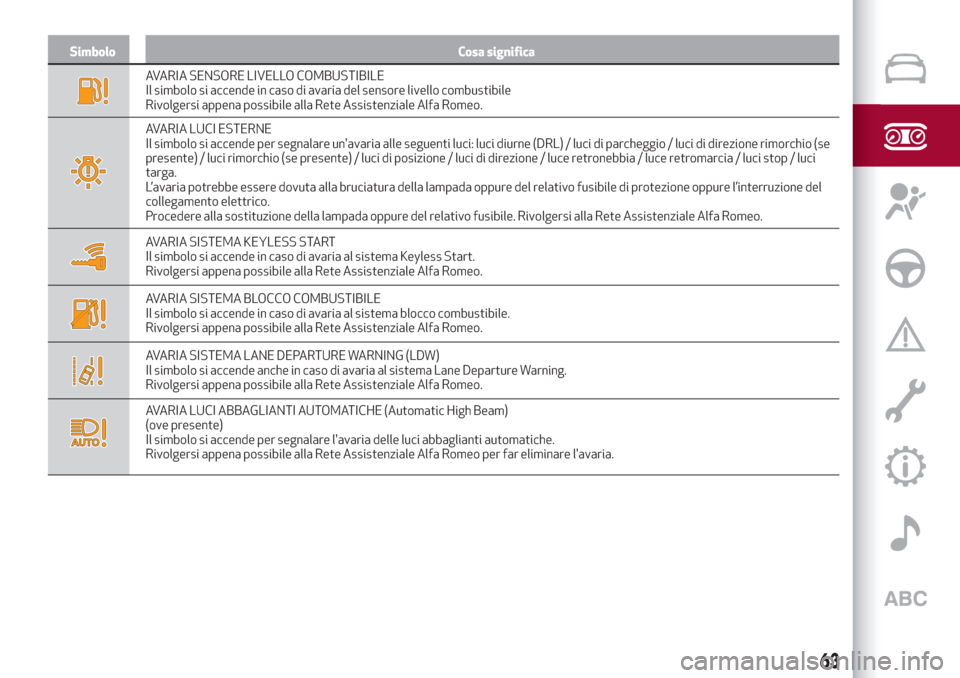

AVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria del sensore livello combustibile
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL) / luci di parcheggio / luci di direzione rimorchio (se
presente) / luci rimorchio (se presente) / luci di posizione / luci di direzione / luce retronebbia / luce retromarcia / luci stop / luci
targa.
L’avaria potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di protezione oppure l’interruzione del
collegamento elettrico.
Procedere alla sostituzione della lampada oppure del relativo fusibile. Rivolgersi alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA KEYLESS START
Il simbolo si accende in caso di avaria al sistema Keyless Start.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di avaria al sistema blocco combustibile.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA LANE DEPARTURE WARNING (LDW)
Il simbolo si accende anche in caso di avaria al sistema Lane Departure Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam)
(ove presente)
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
63

Simbolo Cosa significa
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia per segnalare la presenza di acqua all'interno del filtro del gasolio.17)
AVVERTENZA
17)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del motore.
Nel caso in cui il simbolovenga visualizzato sul display, rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo per l’operazione di
spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta acqua nel serbatoio: in
questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
Simbolo Cosa significa
PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende, ma deve spegnersi dopo alcuni secondi.
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessita di eliminare le sostanze inquinanti imprigionate
(particolato) mediante il processo di rigenerazione.
Il simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le condizioni di guida ne richiedono la
segnalazione al guidatore.
Per far spegnere il simbolo mantenere la vettura in movimento fino al termine della rigenerazione. La durata del processo è
mediamente di 15 minuti. Le condizioni ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in
marcia a 60 km/h con regime motore superiore a 2000 giri/min.
L'accensione del simbolo non è da intendersi come un'anomalia e non è pertanto necessario recarsi in officina.
PULIZIA GPF (trappola particolato) in corso (solo versioni 2.0 T4 MAir)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende, ma deve spegnersi dopo alcuni secondi.
Il simbolo si accende a luce fissa, unitamente alla visualizzazione di un messaggio dedicato sul display, per segnalare che il sistema
GPF ha la necessita di eliminare le sostanze inquinanti imprigionate (particolato) mediante il processo di rigenerazione.
Il simbolo non si accende ogni volta che il GPF è in rigenerazione, ma solo quando le condizioni di guida ne richiedono la
segnalazione al guidatore.
Per far spegnere il simbolo mantenere la vettura in movimento fino al termine della rigenerazione. Le condizioni ottimali per
portare a temine il processo vengono raggiunte variando la velocità della vettura (pressione sul pedale dell’acceleratore).
Mantenere una velocità superiore a 60 km/h, su percorso extraurbano, fino ad ottenere lo spegnimento del simbolo e del
messaggio sul display.
L'accensione del simbolo non è da intendersi come un’anomalia e non è pertanto necessario recarsi in officina.
64
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

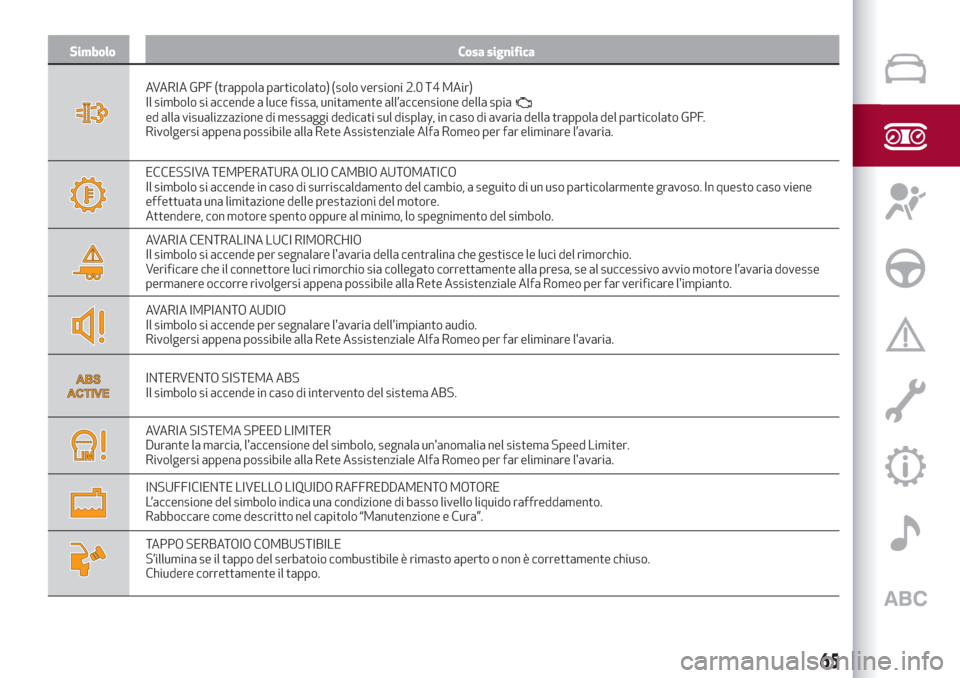

AVARIA GPF (trappola particolato) (solo versioni 2.0 T4 MAir)
Il simbolo si accende a luce fissa, unitamente all’accensione della spia
ed alla visualizzazione di messaggi dedicati sul display, in caso di avaria della trappola del particolato GPF.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
ECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso. In questo caso viene
effettuata una limitazione delle prestazioni del motore.
Attendere, con motore spento oppure al minimo, lo spegnimento del simbolo.
AVARIA CENTRALINA LUCI RIMORCHIO
Il simbolo si accende per segnalare l'avaria della centralina che gestisce le luci del rimorchio.
Verificare che il connettore luci rimorchio sia collegato correttamente alla presa, se al successivo avvio motore l’avaria dovesse
permanere occorre rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far verificare l'impianto.
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
INTERVENTO SISTEMA ABS
Il simbolo si accende in caso di intervento del sistema ABS.
AVARIA SISTEMA SPEED LIMITER
Durante la marcia, l'accensione del simbolo, segnala un'anomalia nel sistema Speed Limiter.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
INSUFFICIENTE LIVELLO LIQUIDO RAFFREDDAMENTO MOTORE
L’accensione del simbolo indica una condizione di basso livello liquido raffreddamento.
Rabboccare come descritto nel capitolo “Manutenzione e Cura”.
TAPPO SERBATOIO COMBUSTIBILE
S’illumina se il tappo del serbatoio combustibile è rimasto aperto o non è correttamente chiuso.
Chiudere correttamente il tappo.
65

Simbolo Cosa significa

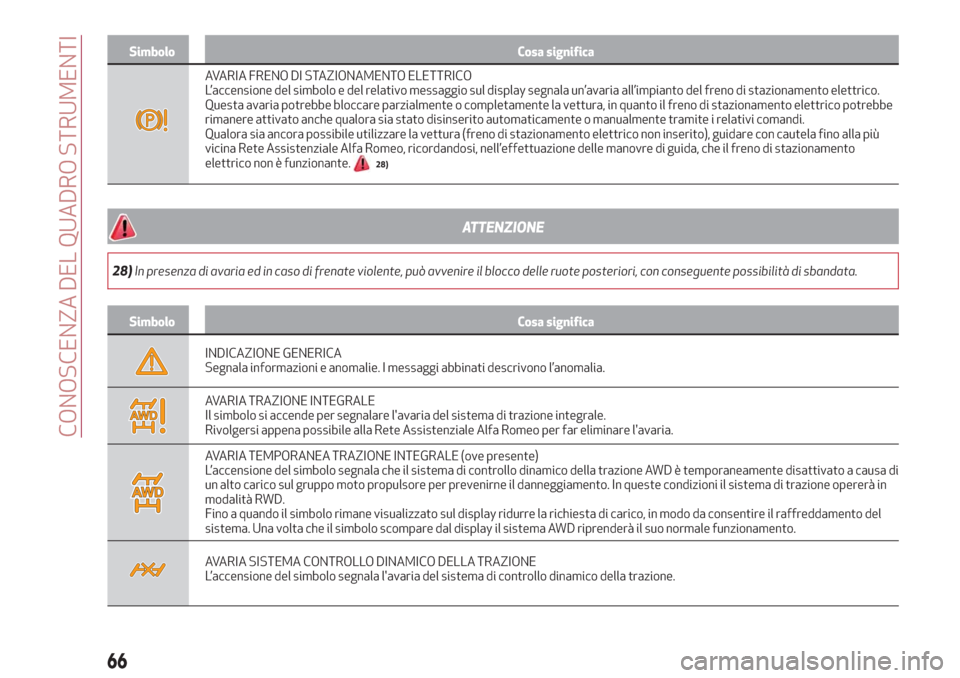

AVARIA FRENO DI STAZIONAMENTO ELETTRICO
L’accensione del simbolo e del relativo messaggio sul display segnala un’avaria all’impianto del freno di stazionamento elettrico.
Questa avaria potrebbe bloccare parzialmente o completamente la vettura, in quanto il freno di stazionamento elettrico potrebbe
rimanere attivato anche qualora sia stato disinserito automaticamente o manualmente tramite i relativi comandi.
Qualora sia ancora possibile utilizzare la vettura (freno di stazionamento elettrico non inserito), guidare con cautela fino alla più
vicina Rete Assistenziale Alfa Romeo, ricordandosi, nell’effettuazione delle manovre di guida, che il freno di stazionamento
elettrico non è funzionante.
28)
ATTENZIONE
28)In presenza di avaria ed in caso di frenate violente, può avvenire il blocco delle ruote posteriori, con conseguente possibilità di sbandata.
Simbolo Cosa significa
INDICAZIONE GENERICA
Segnala informazioni e anomalie. I messaggi abbinati descrivono l’anomalia.
AVARIA TRAZIONE INTEGRALE
Il simbolo si accende per segnalare l'avaria del sistema di trazione integrale.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
AVARIA TEMPORANEA TRAZIONE INTEGRALE (ove presente)
L’accensione del simbolo segnala che il sistema di controllo dinamico della trazione AWD è temporaneamente disattivato a causa di
un alto carico sul gruppo moto propulsore per prevenirne il danneggiamento. In queste condizioni il sistema di trazione opererà in
modalità RWD.
Fino a quando il simbolo rimane visualizzato sul display ridurre la richiesta di carico, in modo da consentire il raffreddamento del
sistema. Una volta che il simbolo scompare dal display il sistema AWD riprenderà il suo normale funzionamento.
AVARIA SISTEMA CONTROLLO DINAMICO DELLA TRAZIONE
L’accensione del simbolo segnala l'avaria del sistema di controllo dinamico della trazione.
66
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

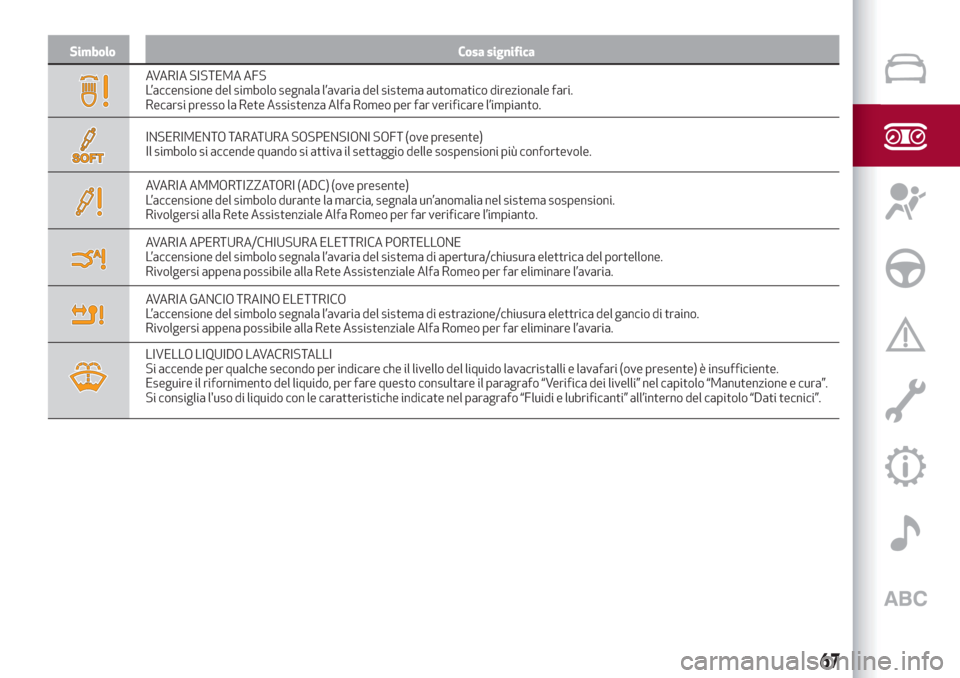

AVARIA SISTEMA AFS
L’accensione del simbolo segnala l’avaria del sistema automatico direzionale fari.
Recarsi presso la Rete Assistenza Alfa Romeo per far verificare l’impianto.
INSERIMENTO TARATURA SOSPENSIONI SOFT (ove presente)
Il simbolo si accende quando si attiva il settaggio delle sospensioni più confortevole.
AVARIA AMMORTIZZATORI (ADC) (ove presente)
L’accensione del simbolo durante la marcia, segnala un’anomalia nel sistema sospensioni.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
AVARIA APERTURA/CHIUSURA ELETTRICA PORTELLONE
L’accensione del simbolo segnala l’avaria del sistema di apertura/chiusura elettrica del portellone.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
AVARIA GANCIO TRAINO ELETTRICO
L’accensione del simbolo segnala l’avaria del sistema di estrazione/chiusura elettrica del gancio di traino.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
LIVELLO LIQUIDO LAVACRISTALLI
Si accende per qualche secondo per indicare che il livello del liquido lavacristalli e lavafari (ove presente) è insufficiente.
Eseguire il rifornimento del liquido, per fare questo consultare il paragrafo “Verifica dei livelli” nel capitolo “Manutenzione e cura”.
Si consiglia l'uso di liquido con le caratteristiche indicate nel paragrafo “Fluidi e lubrificanti” all’interno del capitolo “Dati tecnici”.
67

Simbolo Cosa significa

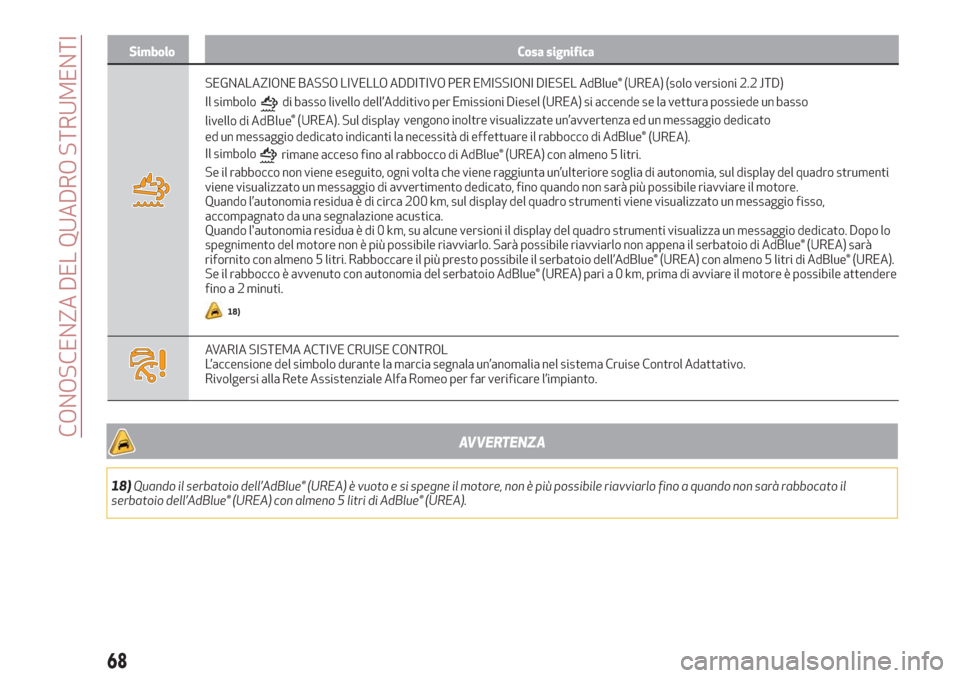

SEGNALAZIONE BASSO LIVELLO ADDITIVO PER EMISSIONI DIESEL AdBlue® (UREA) (solo versioni 2.2 JTD)
Il simbolo
livello diAdBlue (UREA). Sul displayvengono inoltre visualizzate un’avvertenza ed un messaggio dedicato
(UREA).
Il simbolo
rimane acceso fino al rabbocco di AdBlue® (UREA) con almeno 5 litri.
Se il rabbocco non viene eseguito, ogni volta che viene raggiunta un’ulteriore soglia di autonomia, sul display del quadro strumenti
viene visualizzato un messaggio di avvertimento dedicato, fino quando non sarà più possibile riavviare il motore.
Quando l’autonomia residua è di circa 200 km, sul display del quadro strumenti viene visualizzato un messaggio fisso,
accompagnato da una segnalazione acustica.
Quando l'autonomia residua è di 0 km, su alcune versioni il display del quadro strumenti visualizza un messaggio dedicato. Dopo lo
spegnimento del motore non è più possibile riavviarlo. Sarà possibile riavviarlo non appena il serbatoio di AdBlue® (UREA) sarà
rifornito con almeno 5 litri. Rabboccare il più presto possibile il serbatoio dell’AdBlue® (UREA) con almeno 5 litri di AdBlue® (UREA).
Se il rabbocco è avvenuto con autonomia del serbatoio AdBlue® (UREA) pari a 0 km, prima di avviare il motore è possibile attendere
fino a 2 minuti.
18)
AVARIA SISTEMA ACTIVE CRUISE CONTROL
L’accensione del simbolo durante la marcia segnala un’anomalia nel sistema Cruise Control Adattativo.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
68
CONOSCENZA DEL QUADRO STRUMENTI
di basso livello dell’Additivo per Emissioni Diesel (UREA) si accende se la vettura possiede un basso
ed un messaggio dedicato indicanti la necessità di effettuare il rabbocco di AdBlue®
AVVERTENZA
18)Quando il serbatoio dell’AdBlue® (UREA) è vuoto e si spegne il motore, non è più possibile riavviarlo fino a quando non sarà rabbocato il
serbatoio dell’AdBlue® (UREA) con almeno 5 litri di AdBlue® (UREA).
®

Simbolo Cosa significa
USURA PASTIGLIE FRENI
S’illumina quando le pastiglie dei freni sono giunte al limite di usura. Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
AVVERTENZA Utilizzare sempre ricambi originali o equivalenti in quanto il sistema Integrated Brake System (IBS) potrebbe
rilevare anomalie.
AVARIA SISTEMA PARK SENSOR
L’accensione del simbolo segnala che il sistema è in avaria o non è disponibile.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore od uguale a 3°C.
AVARIA DEL TERGICRISTALLO
L’accensione del simbolo segnala l’avaria dei tergicristalli. Rivolgersi alla Rete Assistenziale Alfa Romeo.
Simboli di colore verde
Simbolo Cosa significa
LUCI ANABBAGLIANTI (Presente su display 7" TFT Display)
La spia si accende attivando le luci anabbaglianti.
LUCI ANABBAGLIANTI AUTOMATICHE (Presente su 7” TFT Display)
Il simbolo si illumina all'accensione delle luci anabbaglianti automatiche.
69

Simbolo Cosa significa

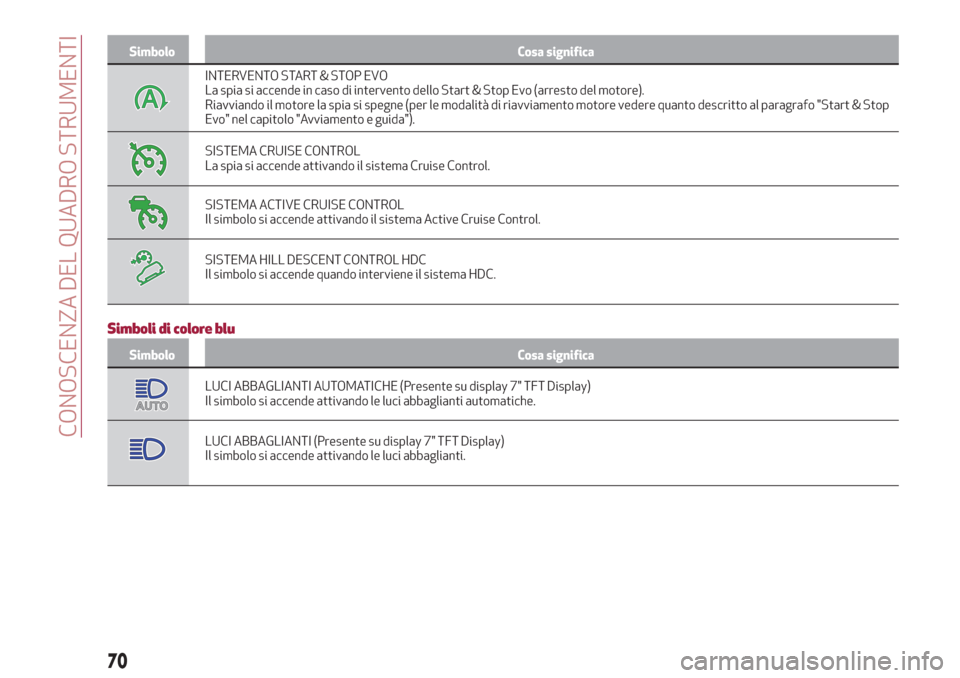

INTERVENTO START & STOP EVO
La spia si accende in caso di intervento dello Start & Stop Evo (arresto del motore).
Riavviando il motore la spia si spegne (per le modalità di riavviamento motore vedere quanto descritto al paragrafo "Start & Stop
Evo" nel capitolo "Avviamento e guida").
SISTEMA CRUISE CONTROL
La spia si accende attivando il sistema Cruise Control.
SISTEMA ACTIVE CRUISE CONTROL
Il simbolo si accende attivando il sistema Active Cruise Control.
SISTEMA HILL DESCENT CONTROL HDC
Il simbolo si accende quando interviene il sistema HDC.
Simboli di colore blu
Simbolo Cosa significa
LUCI ABBAGLIANTI AUTOMATICHE (Presente su display 7" TFT Display)
Il simbolo si accende attivando le luci abbaglianti automatiche.
LUCI ABBAGLIANTI (Presente su display 7" TFT Display)
Il simbolo si accende attivando le luci abbaglianti.
