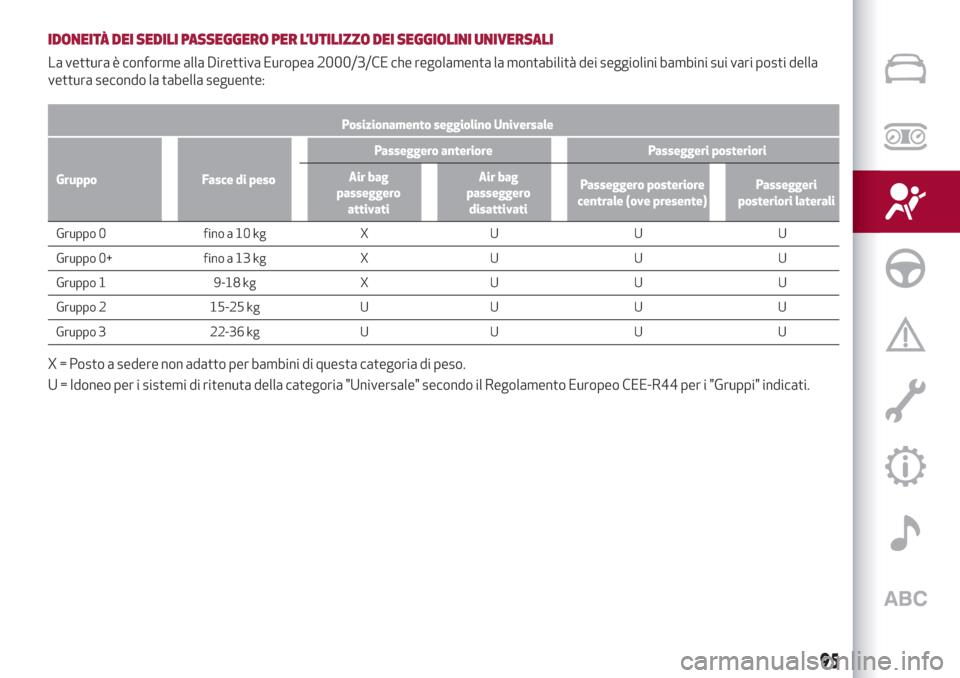

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore Passeggeri posteriori
Air bag
passeggero
attivatiAir bag
passeggero
disattivatiPasseggero posteriore
centrale (ove presente)Passeggeri
posteriori laterali
Gruppo 0 fino a 10 kg X U U U
Gruppo 0+ fino a 13 kg X U U U
Gruppo 1 9-18 kg X U U U
Gruppo 2 15-25 kg U U U U
Gruppo 3 22-36 kg U U U U
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi" indicati.
95

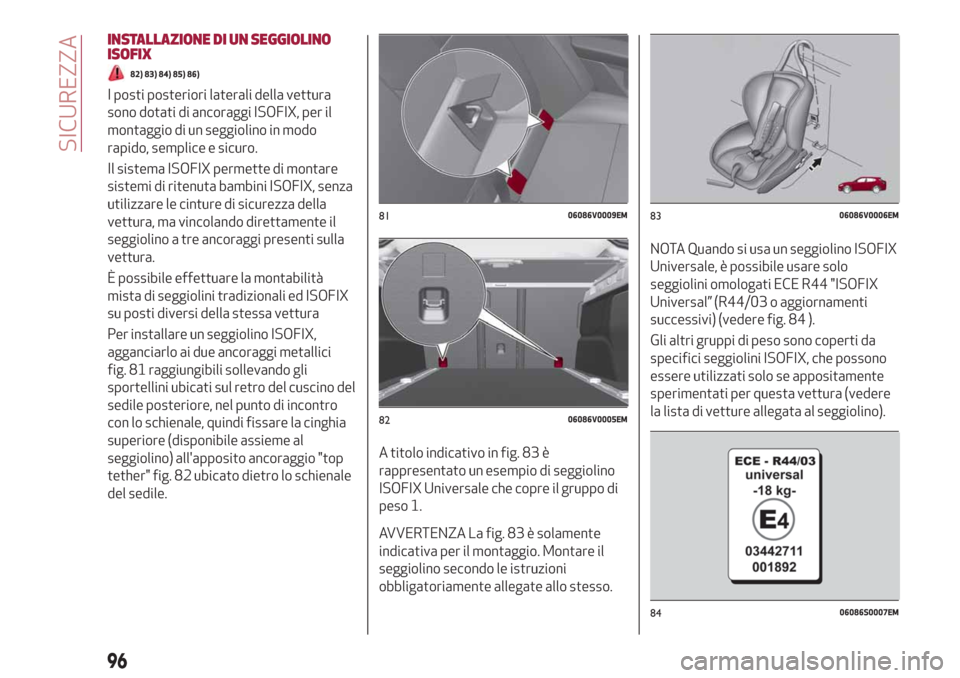

INSTALLAZIONE DI UN SEGGIOLINO
ISOFIX
82) 83) 84) 85) 86)
I posti posteriori laterali della vettura
sono dotati di ancoraggi ISOFIX, per il
montaggio di un seggiolino in modo
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX, senza
utilizzare le cinture di sicurezza della
vettura, ma vincolando direttamente il
seggiolino a tre ancoraggi presenti sulla
vettura.
È possibile effettuare la montabilità
mista di seggiolini tradizionali ed ISOFIX
su posti diversi della stessa vettura
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici
fig. 81 raggiungibili sollevando gli
sportellini ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale, quindi fissare la cinghia
superiore (disponibile assieme al
seggiolino) all'apposito ancoraggio "top
tether" fig. 82 ubicato dietro lo schienale
del sedile.A titolo indicativo in fig. 83 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo di
peso 1.
AVVERTENZA La fig. 83 è solamente
indicativa per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino ISOFIX
Universale, è possibile usare solo
seggiolini omologati ECE R44 "ISOFIX
Universal” (R44/03 o aggiornamenti
successivi) (vedere fig. 84 ).
Gli altri gruppi di peso sono coperti da
specifici seggiolini ISOFIX, che possono
essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere
la lista di vetture allegata al seggiolino).
8106086V0009EM
8206086V0005EM
8306086V0006EM
8406086S0007EM
96
SICUREZZA

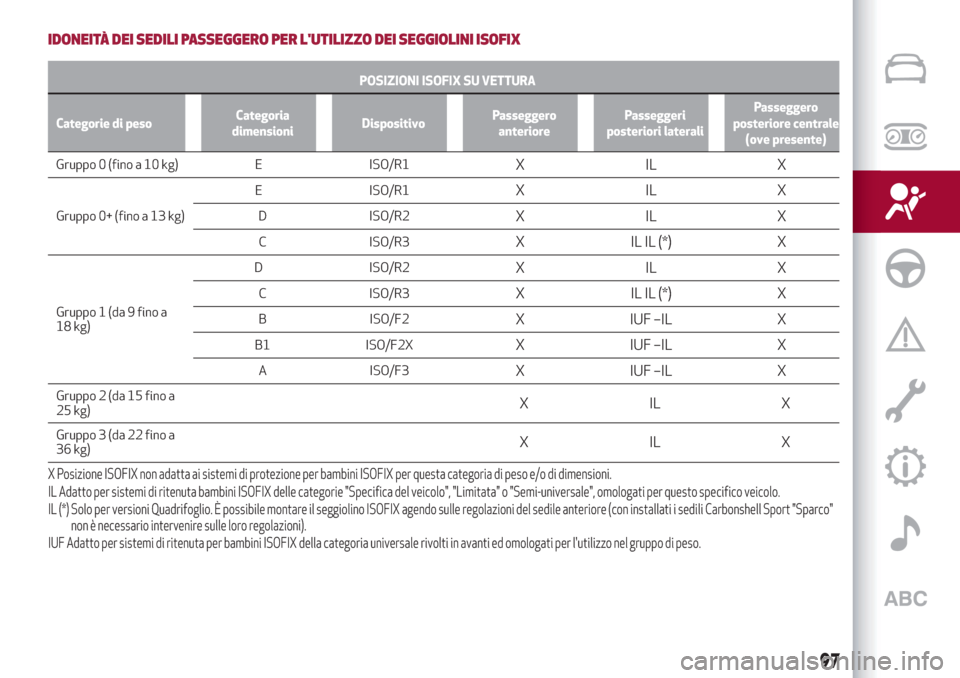

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
POSIZIONI ISOFIX SU VETTURA
Categorie di pesoCategoria
dimensioniDispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
(ove presente)
Gruppo 0 (fino a 10 kg) E ISO/R1XILX
Gruppo 0+ (fino a 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL IL (*) X
Gruppo 1 (da 9 fino a
18 kg)D ISO/R2
XILX
C ISO/R3X IL IL (*) X
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Gruppo 2 (da 15 fino a
25 kg)XILX
Gruppo 3 (da 22 fino a
36 kg)XILX
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo specifico veicolo.
IL (*) Solo per versioni Quadrifoglio. È possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile anteriore (con installati i sedili Carbonshell Sport "Sparco"
non è necessario intervenire sulle loro regolazioni).
IUF Adatto per sistemi di ritenuta per bambini ISOFIX della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
97

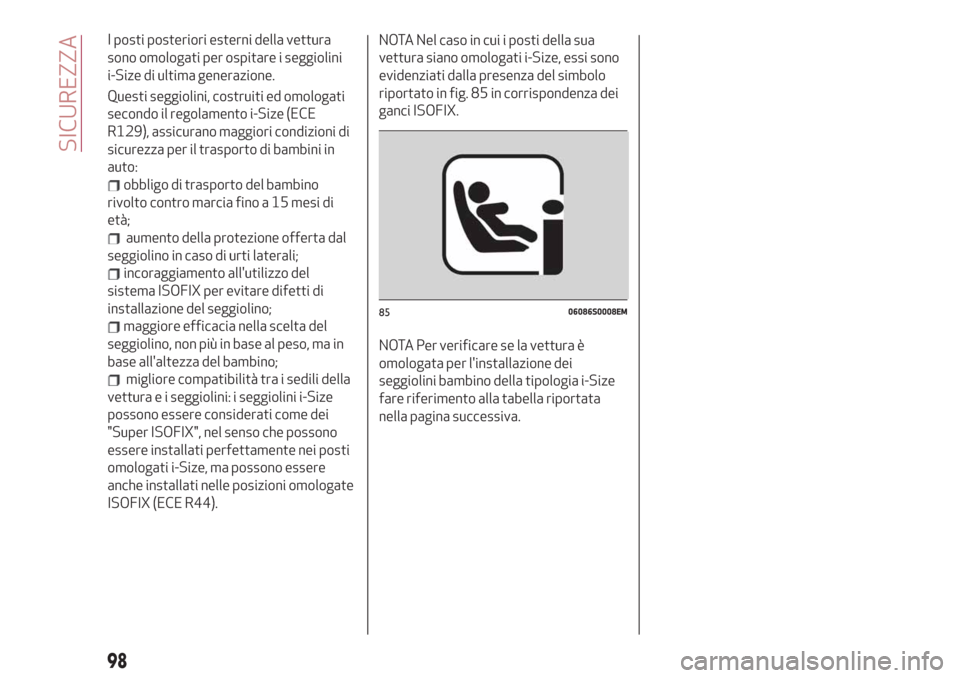

I posti posteriori esterni della vettura
sono omologati per ospitare i seggiolini
i-Size di ultima generazione.
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni di
sicurezza per il trasporto di bambini in
auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma in
base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come dei
"Super ISOFIX", nel senso che possono
essere installati perfettamente nei posti
omologati i-Size, ma possono essere
anche installati nelle posizioni omologate
ISOFIX (ECE R44).NOTA Nel caso in cui i posti della sua
vettura siano omologati i-Size, essi sono
evidenziati dalla presenza del simbolo
riportato in fig. 85 in corrispondenza dei
ganci ISOFIX.
NOTA Per verificare se la vettura è
omologata per l'installazione dei
seggiolini bambino della tipologia i-Size
fare riferimento alla tabella riportata
nella pagina successiva.
8506086S0008EM
98
SICUREZZA

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
DispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Seggiolini bambini i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
99

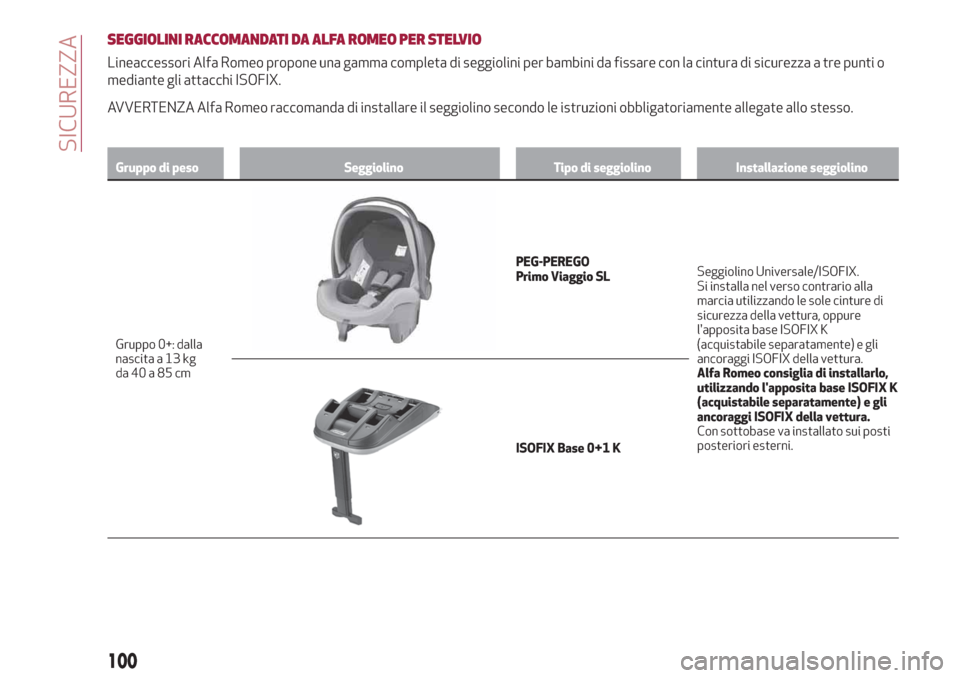

SEGGIOLINI RACCOMANDATI DA ALFA ROMEO PER STELVIO
Lineaccessori Alfa Romeo propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre punti o
mediante gli attacchi ISOFIX.
AVVERTENZA Alfa Romeo raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+: dalla
nascita a 13 kg
da40a85cm
PEG-PEREGO
Primo Viaggio SLSeggiolino Universale/ISOFIX.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base ISOFIX K
(acquistabile separatamente) e gli
ancoraggi ISOFIX della vettura.
Alfa Romeo consiglia di installarlo,
utilizzando l'apposita base ISOFIX K
(acquistabile separatamente) e gli
ancoraggi ISOFIX della vettura.
Con sottobase va installato sui posti
posteriori esterni.
ISOFIX Base 0+1 K
100
SICUREZZA

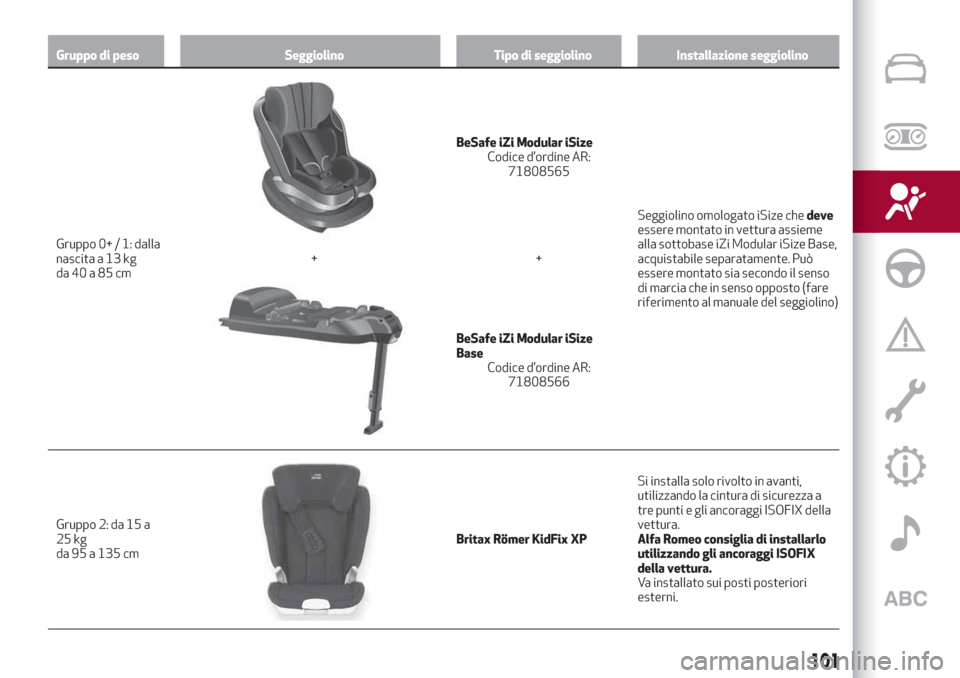

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ / 1: dalla
nascita a 13 kg
da40a85cm
BeSafe iZi Modular iSize
Codice d’ordine AR:
71808565
Seggiolino omologato iSize chedeve
essere montato in vettura assieme
alla sottobase iZi Modular iSize Base,
acquistabile separatamente. Può
essere montato sia secondo il senso
di marcia che in senso opposto (fare
riferimento al manuale del seggiolino) ++
BeSafe iZi Modular iSize
Base
Codice d’ordine AR:
71808566
Gruppo 2: da 15 a
25 kg
da 95 a 135 cm
Britax Römer KidFix XPSi installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a
tre punti e gli ancoraggi ISOFIX della
vettura.
Alfa Romeo consiglia di installarlo
utilizzando gli ancoraggi ISOFIX
della vettura.
Va installato sui posti posteriori
esterni.
101

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 3: da 22 a
36kg
da 136 a 150 cmBritax Römer KidFix XPSi installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a
tre punti e gli ancoraggi ISOFIX della
vettura.
Alfa Romeo consiglia di installarlo
utilizzando gli ancoraggi ISOFIX
della vettura.
Va installato sui posti posteriori
esterni.
